8
Praktične informacije
99

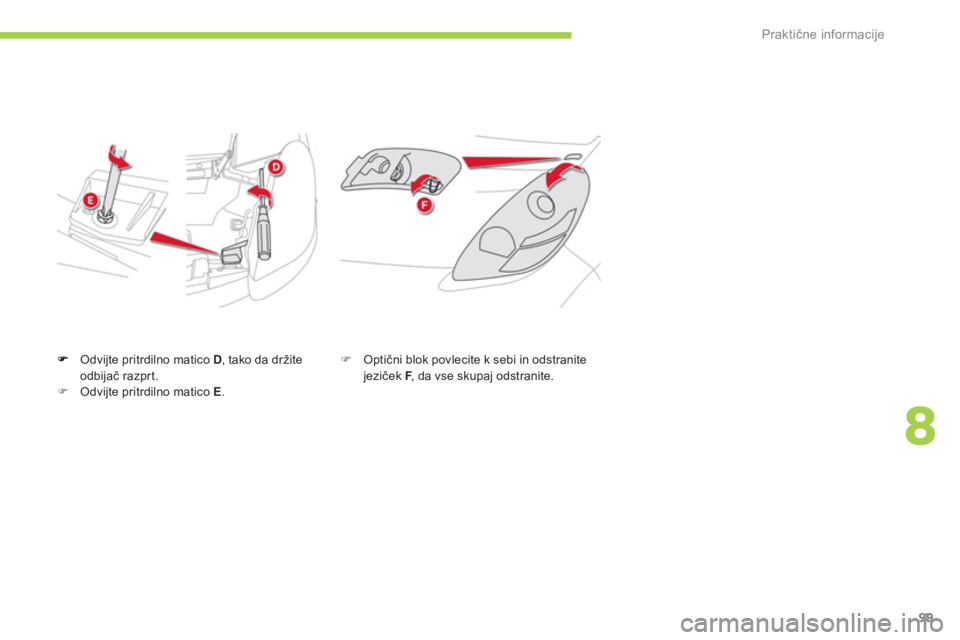

Odvijte pritrdilno matico D, tako da držite
odbijač razprt.)Odvijte pritrdilno matico E.
)
Optični blok povlecite k sebi in odstranitejeziček F, da vse skupaj odstranite.F

i
Praktične informacije
100

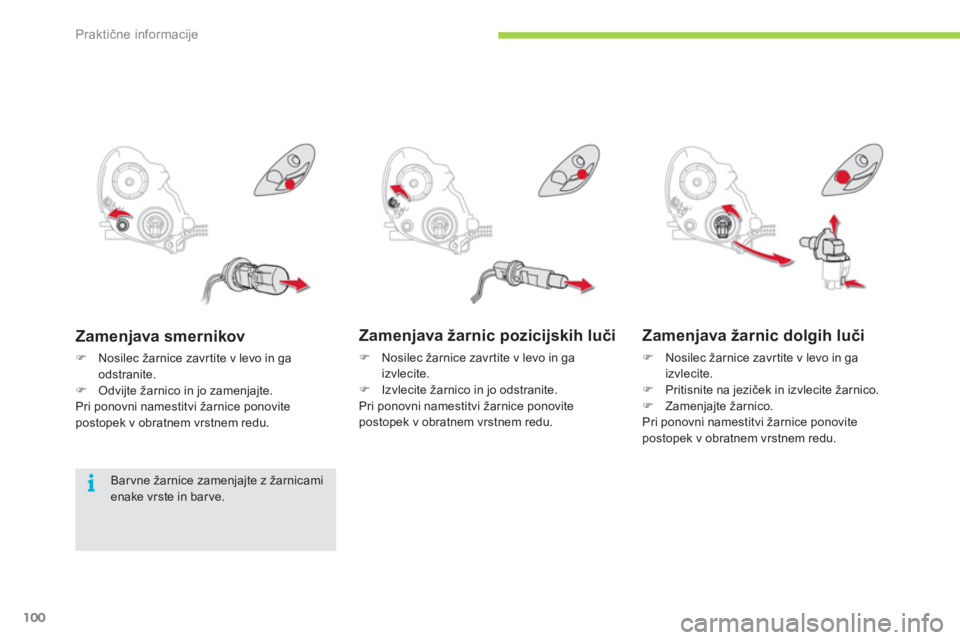

Zamenjava žarnic pozicijskih luči
)
Nosilec žarnice zavrtite v levo in ga izvlecite. )
Izvlecite žarnico in jo odstranite.
Pri ponovni namestitvi žarnice ponovite postopek v obratnem vrstnem redu.


Zamenjava žarnic dolgih luči
)Nosilec žarnice zavrtite v levo in gaizvlecite.)Pritisnite na jeziček in izvlecite žarnico.)Zamenjajte žarnico.
Pri ponovni namestitvi žarnice ponovitepostopek v obratnem vrstnem redu.
Zamenjava smernikov
)Nosilec žarnice zavrtite v levo in gaodstranite.)Odvijte žarnico in jo zamenjajte.
Pri ponovni namestitvi žarnice ponovite
postopek v obratnem vrstnem redu.
Bar vne žarnice zamenjajte z žarnicami enake vrste in barve.

8
Praktične informacije
101

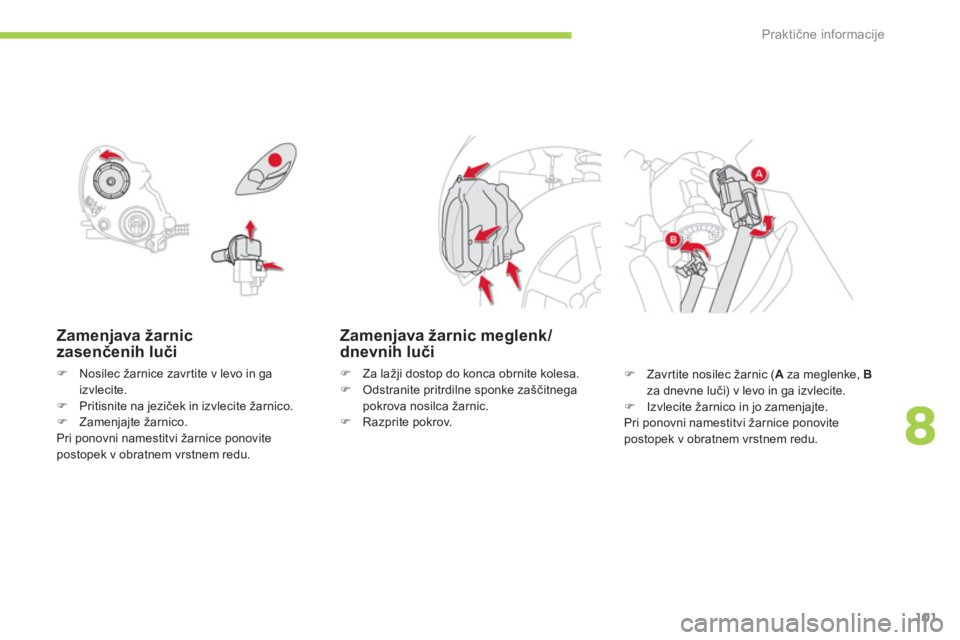

Zamenjava žarnic
zasenčenih luči
)Nosilec žarnice zavrtite v levo in gaizvlecite.)Pritisnite na jeziček in izvlecite

i
i
Praktične informacije
102

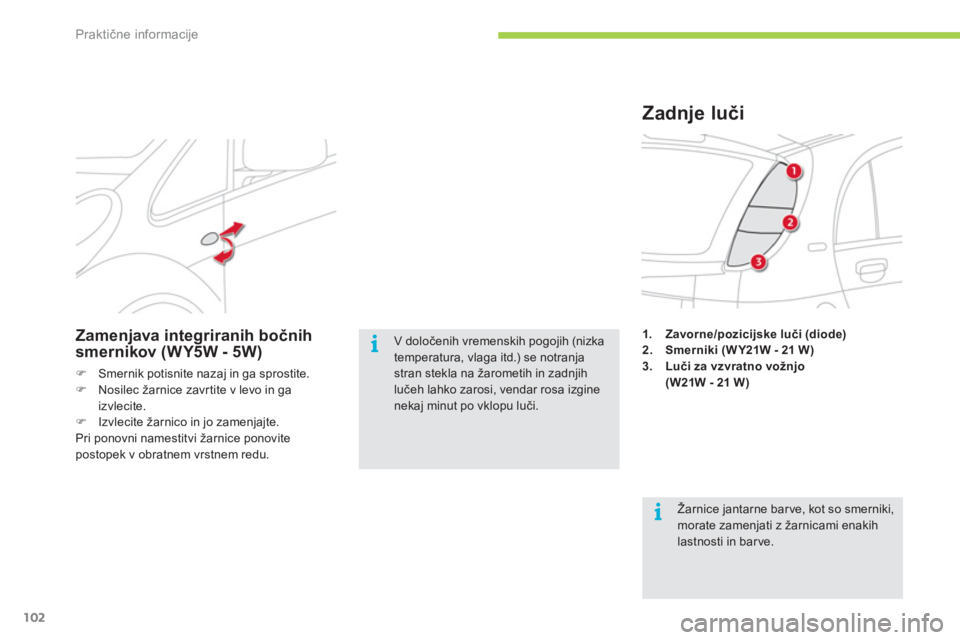

1.Zavorne/pozicijske luči (diode)2. Smerniki (W Y21W - 21 W)3.Luči za vzvratno vožnjo (W21W - 21 W)
Zadnje luči

Žarnice jantarne bar ve, kot so smerniki, morate zamenjati z žarnicami enakih lastnosti in barve.
V določenih vremenskih pogojih (nizka temperatura, vlaga itd.) se notranjastran stekla na žarometih in zadnjihlučeh lahko zarosi, vendar rosa izginenekaj minut po vklopu luči.

Zamenjava integriranih bočnih
smernikov (WY5W - 5W)
)Smernik potisnite nazaj in ga sprostite. )Nosilec žarnice zavrtite v levo in gaizvlecite.)Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi žarnice ponovitepostopek v obratnem vrstnem redu.

8
Praktične informacije
103

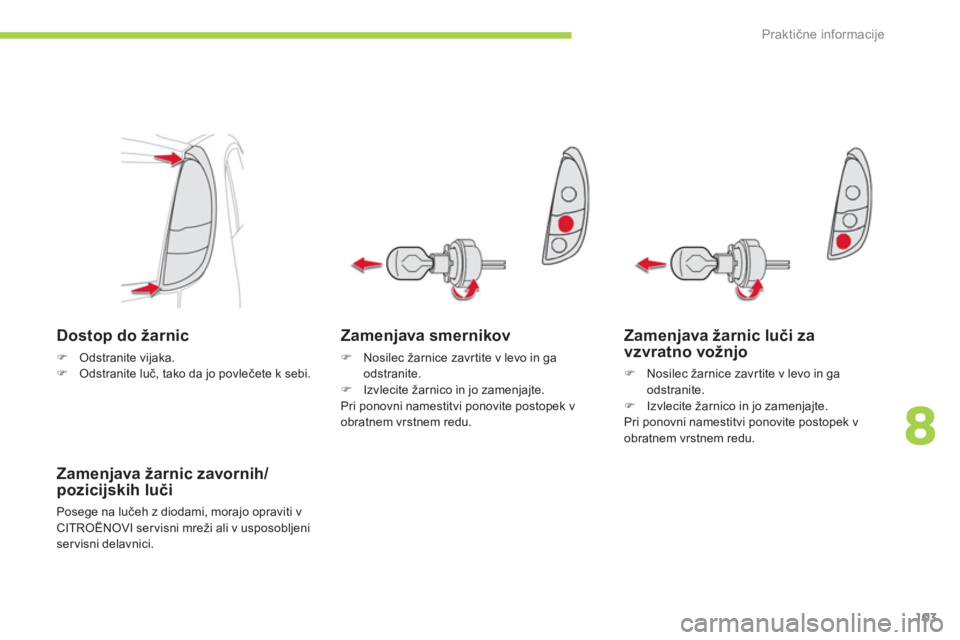

Zamenjava smernikov
) Nosilec žarnice zavrtite v levo in ga odstranite. )
Izvlecite žarnico in jo zamenjajte.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
Dostop do žarnic
)Odstranite vijaka.)Odstranite luč, tako da jo povlečete k sebi.

Zamenjava žarnic zavornih/
pozicijskih luči
Posege na lučeh z diodami, morajo opraviti v
CITROËNOVI ser visni mreži ali v usposobljeni
servisni delavnici.

Zamenjava žarnic luči za
vzvratno vožnjo
) Nosilec žarnice zavrtite v levo in gaodstranite.)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek vobratnem vrstnem redu.

Praktične informacije
104

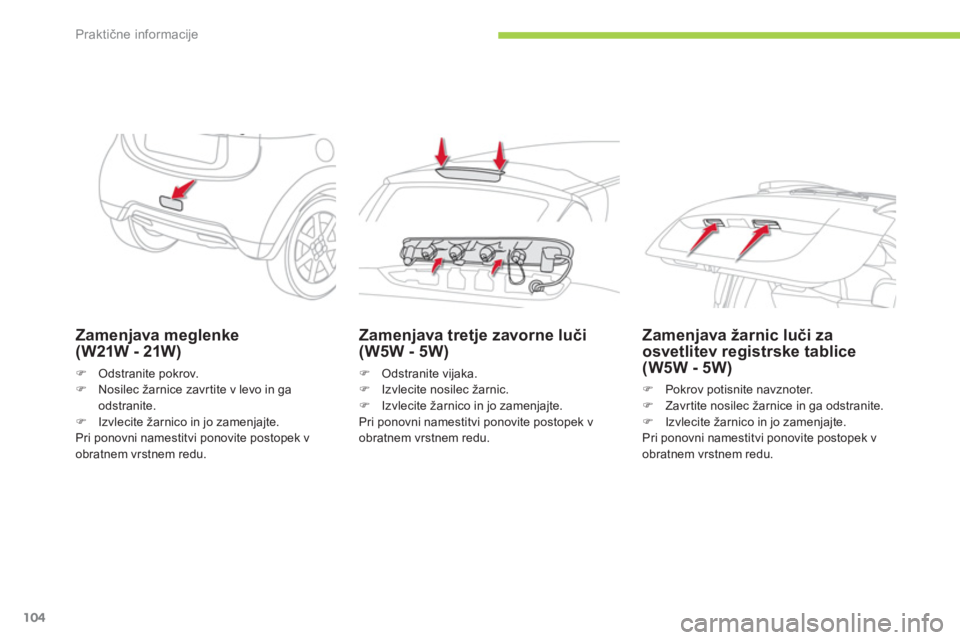

Zamenjava meglenke (W21W - 21W)
)Odstranite pokrov.)Nosilec žarnice zavrtite v levo in gaodstranite.)Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.

Zamenjava tretje zavorne luči(W5W - 5W)
)
Odstranite vijaka. )
Izvlecite nosilec žarnic. )
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.


Zamenjava žarnic luči za
osvetlitev registrske tablice(W5W - 5W)
)Pokrov potisnite navznoter.)Zavr tite nosilec žarnice in ga odstranite.)Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.

8
i
!
Praktične informacije
105

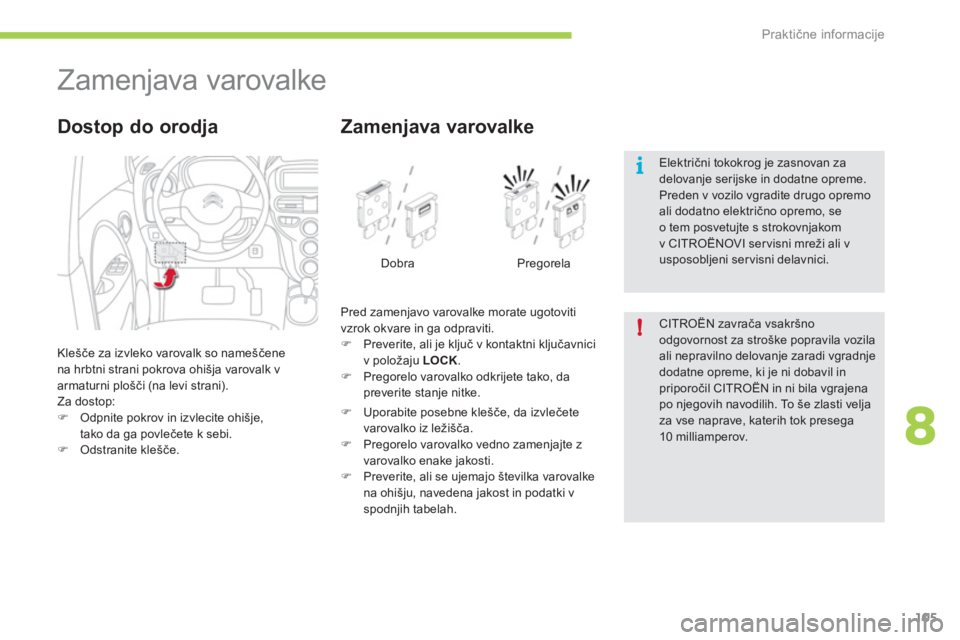

Zamenjava varovalke

Klešče za izvleko varovalk so nameščene na hrbtni strani pokrova ohišja varovalk v
armaturni plošči (na levi strani).
Za dostop:
)Odpnite pokrov in izvlecite ohišje,
tako da ga povlečete k sebi.)Odstranite klešče.


Dostop do orodja
Pred zamenjavo varovalke morate ugotoviti
vzrok okvare in ga odpraviti. ) Preverite, ali je ključ v kontaktni ključavnici
v položaju LOCK.) Pregorelo varovalko odkrijete tako, da
preverite stanje nitke.
Zamenjava varovalke
Dobra Pregorela
)
Uporabite posebne klešče, da izvlečete
varovalko iz ležišča. ) Pregorelo varovalko vedno zamenjajte z
varovalko enake jakosti. ) Preverite, ali se ujemajo številka varovalke
na ohišju, navedena jakost in podatki v spodnjih tabelah.
CITROËN zavrača vsakršnoodgovornost za stroške popravila vozilaali nepravilno delovanje zaradi vgradnjedodatne opreme, ki je ni dobavil in priporočil CITROËN in ni bila vgrajenapo njegovih navodilih. To še zlasti veljaza vse naprave, katerih tok presega10 milliamperov.

Električni tokokrog je zasnovan za delovanje serijske in dodatne opreme.
Preden v vozilo vgradite drugo opremo ali dodatno električno opremo, seo tem posvetujte s strokovnjakom v CITROËNOVI ser visni mreži ali v usposobljeni servisni delavnici.

Praktične informacije
106

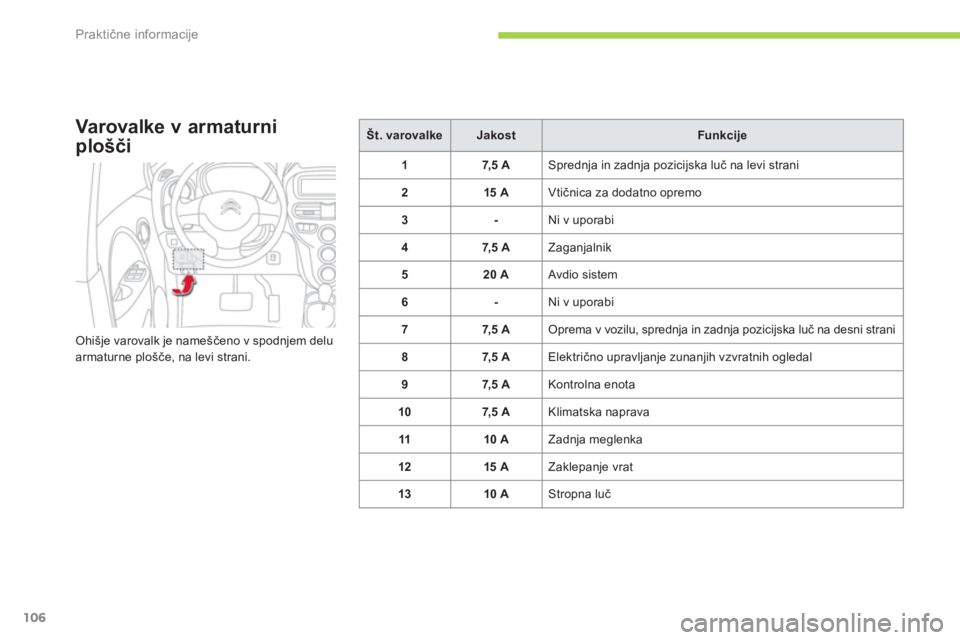

Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu armaturne plošče, na levi strani.
Št. varovalkeJakostFunkcije
17,5 A
Sprednja in zadnja pozicijska luč na levi strani
215 A
Vtičnica za dodatno opremo
3- Ni v uporabi
47,5 A Zaganjalnik
520 A
Avdio sistem
6
- Ni v uporabi
7
7,5 A Oprema v vozilu, sprednja in zadnja pozicijska luč na desni strani
87,5 A
Električno upravljanje zunanjih vzvratnih ogledal
97,5 A
Kontrolna enota
107,5 A
Klimatska naprava
1110 A
Zadnja meglenka
1215 A Zaklepanje vrat
13 10 A
Stropna luč

8
Praktične informacije
107

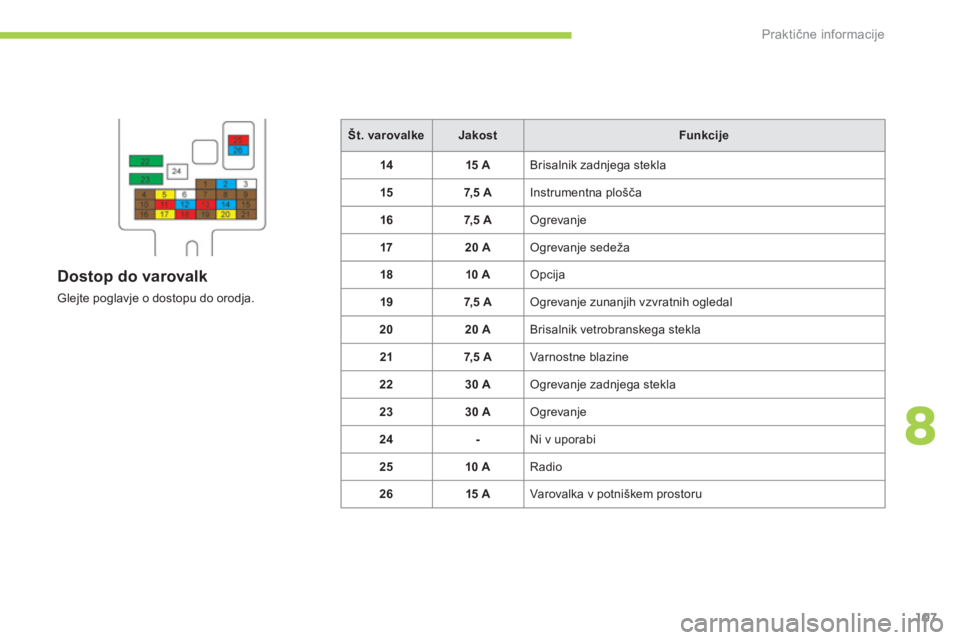

Št. varovalkeJakostFunkcije
14 15 A
Brisalnik zadnjega stekla
157, 5 A
Instrumentna plošča
167, 5 A Ogrevanje
1720 A Ogrevanje sedeža
1810 A Opcija
1
97, 5 A Ogrevanje zunanjih vzvratnih ogledal
2020 A Brisalnik vetrobranskega stekla
217, 5 A Varnostne blazine
2230 A
Ogrevanje zadnjega stekla
23
30 A Ogrevanje
2
4- Ni v uporabi
2510 A Radio
2615 A
Varovalka v potniškem prostoru


Dostop do varovalk
Glejte poglavje o dostopu do orodja.

i
Praktične informacije
108
Št. varovalkeJakostFunkcije
1- Ni v uporabi
230 A
Notranja varovalka
340 A
Električni motor
440 A
Ventilator hladilnika motorja
5
40 A Električni pomik stekel
6
30 A
Vakuumska črpalka
715 A
Računalnik glavnega akumulatorja
815 A
Tr e tja zavorna luč
915 A
Sprednji meglenki
1015 A
Vodna črpalka

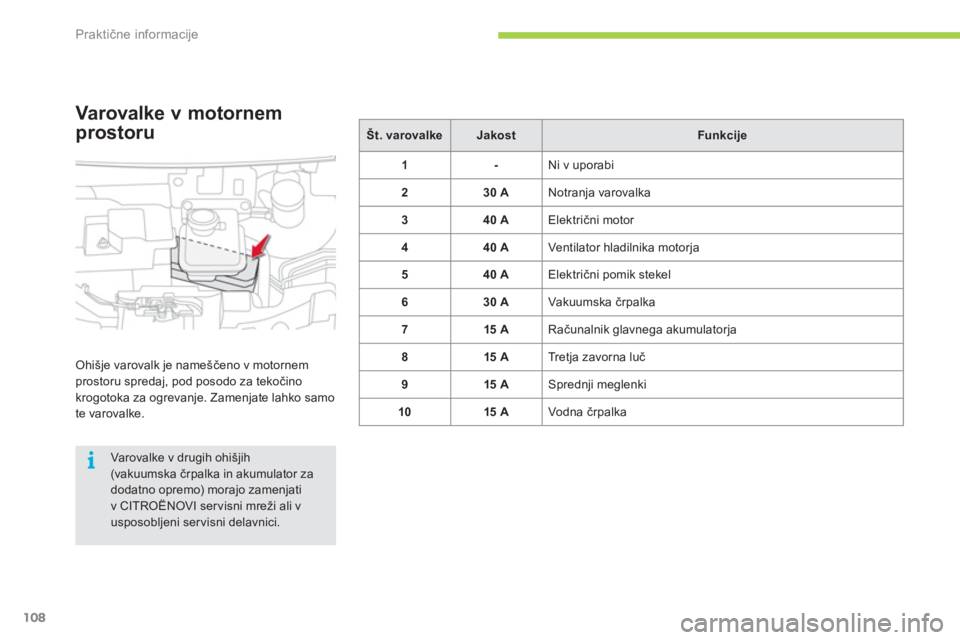

Varovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornemprostoru spredaj, pod posodo za tekočino
krogotoka za ogrevanje. Zamenjate lahko samo
te varovalke.

Varovalke v drugih ohišjih (vakuumska črpalka in akumulator zadodatno opremo) morajo zamenjativ CITROËNOVI ser visni mreži ali v usposobljeni servisni delavnici.
