CITROEN C-ZERO 2012 Omistajan Käsikirjat (in Finnish)

1
!

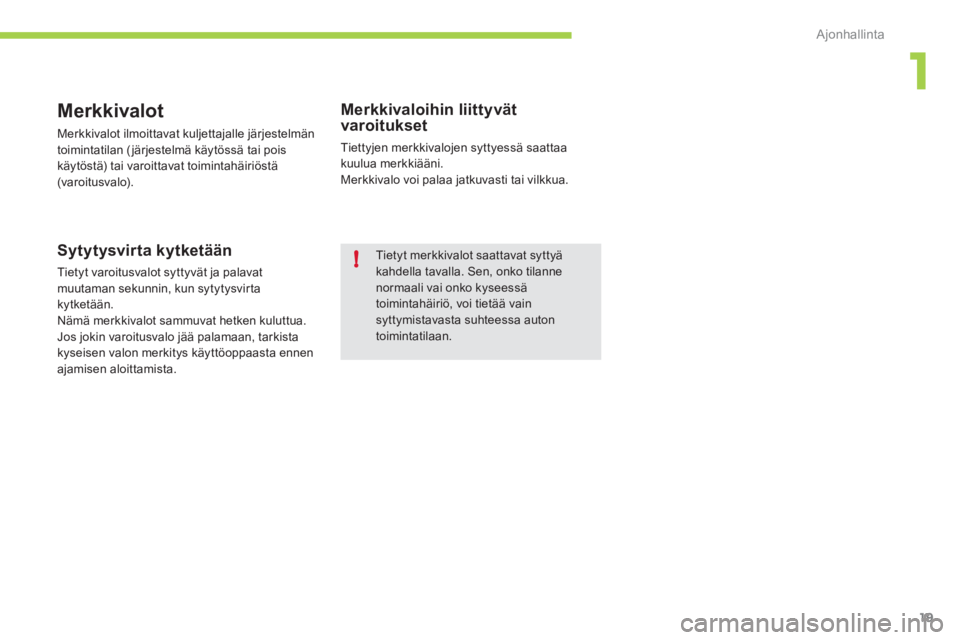

Ajonhallinta
19








Merkkivalot

Merkkivalot ilmoittavat kuljettajalle järjestelmän
toimintatilan ( järjestelmä käytössä tai pois
käytöstä) tai varoittavat toimintahäiriöstä
(varoitusvalo).

Sytytysvirta kytketään

Tietyt varoitusvalot syttyvät ja palavat
muutaman sekunnin, kun sytytysvirta
kytketään.
Nämä merkkivalot sammuvat hetken kuluttua.
Jos jokin varoitusvalo jää palamaan, tarkista
kyseisen valon merkitys käyttöoppaasta ennen
ajamisen aloittamista.


Merkkivaloihin liittyvät
varoitukset
Tiettyjen merkkivalojen syttyessä saattaa
kuulua merkkiääni.
Merkkivalo voi palaa jatkuvasti tai vilkkua.
Tietyt merkkivalot saattavat syttyä
kahdella tavalla. Sen, onko tilanne
normaali vai onko kyseessä
toimintahäiriö, voi tietää vain
syttymistavasta suhteessa auton
toimintatilaan.

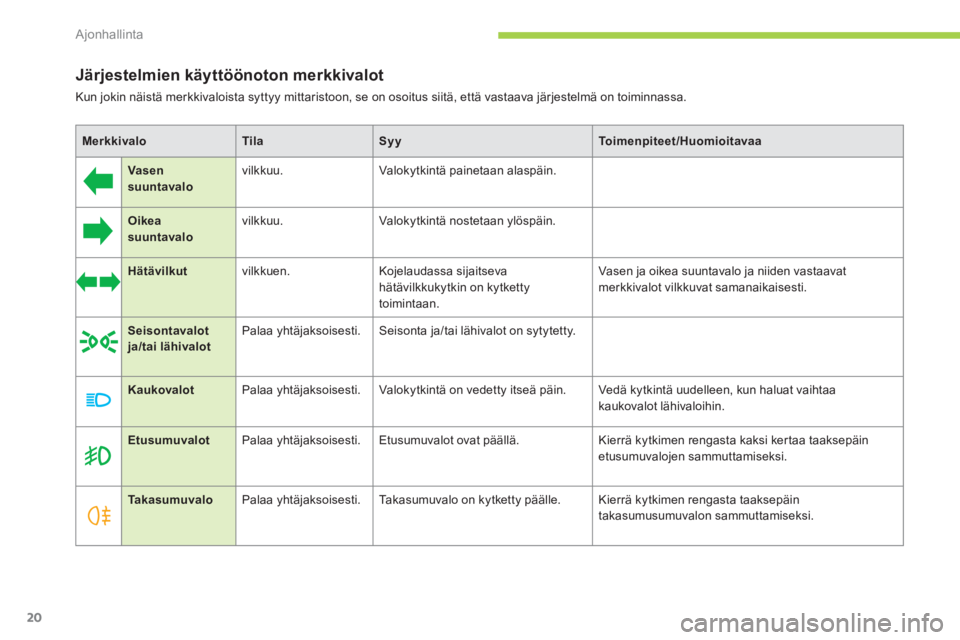

Ajonhallinta
20

Järjestelmien käyttöönoton merkkivalot

Kun jokin näistä merkkivaloista syttyy mittaristoon, se on osoitus siitä, että vastaava järjestelmä on toiminnassa.



Merkkivalo



Tila



Syy



Toimenpiteet/Huomioitavaa








Vasen
suuntavalo


vilkkuu. Valokytkintä painetaan alaspäin.







Oikea
suuntavalo


vilkkuu. Valokytkintä nostetaan ylöspäin.







Hätävilkut


vilkkuen. Kojelaudassa sijaitseva
hätävilkkukytkin on kytketty
toimintaan. Vasen ja oikea suuntavalo ja niiden vastaavat
merkkivalot vilkkuvat samanaikaisesti.





Seisontavalot



ja/tai lähivalot


Palaa yhtäjaksoisesti. Seisonta ja/tai lähivalot on sytytetty.






Etusumuvalot


Palaa yhtäjaksoisesti. Etusumuvalot ovat päällä. Kierrä kytkimen rengasta kaksi kertaa taaksepäin
etusumuvalojen sammuttamiseksi.





Ta k a s u m u v a l o


Palaa yhtäjaksoisesti. Takasumuvalo on kytketty päälle. Kierrä kytkimen rengasta taaksepäin
takasumusumuvalon sammuttamiseksi.





Kaukovalot


Palaa yhtäjaksoisesti. Valokytkintä on vedetty itseä päin. Vedä kytkintä uudelleen, kun haluat vaihtaa
kaukovalot lähivaloihin.

1
Ajonhallinta
21


Merkkivalo



Tila



Syy



Toimenpiteet/Huomioitavaa



Ready


(valmis) Palaa yhtäjaksoisesti,
kuuluu merkkiääni,
kun syttyy palamaan. Auto on valmis ajoa varten ja voit
painaa kaasupoljinta. Merkkivalo palaa niin kauan kuin auto on latauksessa.






Seisontajarru


Palaa yhtäjaksoisesti. Seisontajarru on kiristetty tai
vaillinaisesti vapautettu. Vapauta seisontajarru, jotta merkkivalo sammuu: pidä
jalka jarrupolkimella.
Noudata turvallisuusohjeita.
Seisontajarrusta löytyy lisätietoa luvusta "Ajaminen".



Pääakun lataus



(normaali tai
pika)
Palaa kiinteästi. Pääakkua ladataan. Kun lataus on päättynyt, merkkivalo sammuu.
Vilkkuu. Latauskaapeli on kytketty auton
pistokkeeseen, mutta pääakku ei
lataudu. Tarkista latauskaapelin kytkentä.

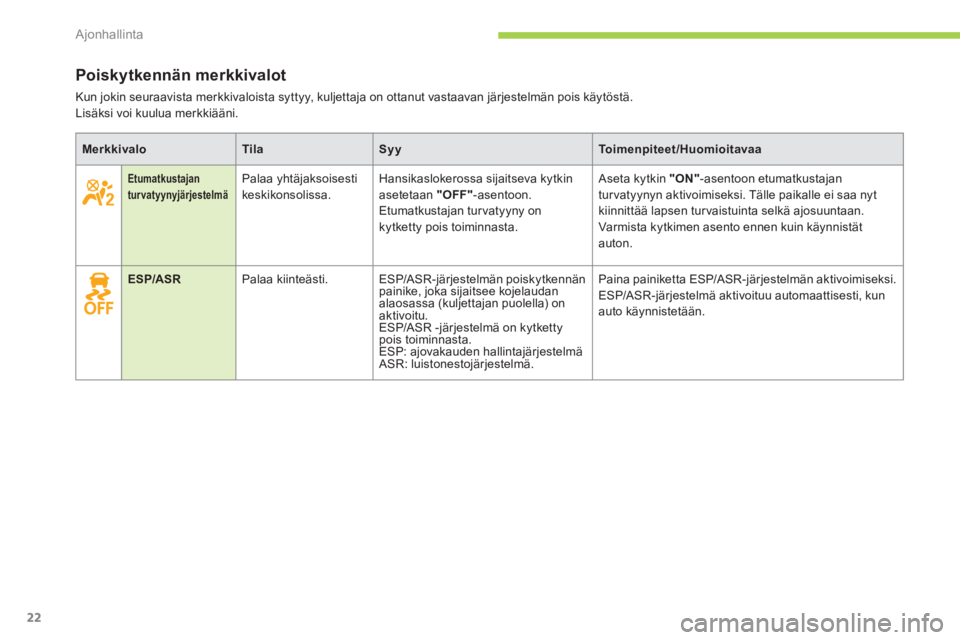

Ajonhallinta
22









Poiskytkennän merkkivalot

Kun jokin seuraavista merkkivaloista syttyy, kuljettaja on ottanut vastaavan järjestelmän pois käytöstä.
Lisäksi voi kuulua merkkiääni.



Merkkivalo



Tila



Syy



Toimenpiteet/Huomioitavaa








Etumatkustajan
turvatyynyjärjestelmä



Palaa yhtäjaksoisesti
keskikonsolissa. Hansikaslokerossa sijaitseva kytkin
asetetaan "OFF"
-asentoon.
Etumatkustajan turvatyyny on
kytketty pois toiminnasta. Aseta kytkin "ON"
-asentoon etumatkustajan
tur vatyynyn aktivoimiseksi. Tälle paikalle ei saa nyt
kiinnittää lapsen turvaistuinta selkä ajosuuntaan.
Varmista kytkimen asento ennen kuin käynnistät
auton.


ESP/ASR
Palaa kiinteästi. ESP/ASR-järjestelmän poiskytkennän
painike, joka sijaitsee kojelaudan
alaosassa (kuljettajan puolella) on
aktivoitu.
ESP/ASR -järjestelmä on kytketty
pois toiminnasta.
ESP: ajovakauden hallintajärjestelmä
ASR: luistonestojärjestelmä. Paina painiketta ESP/ASR-järjestelmän aktivoimiseksi.
ESP/ASR-järjestelmä aktivoituu automaattisesti, kun
auto käynnistetään.

1

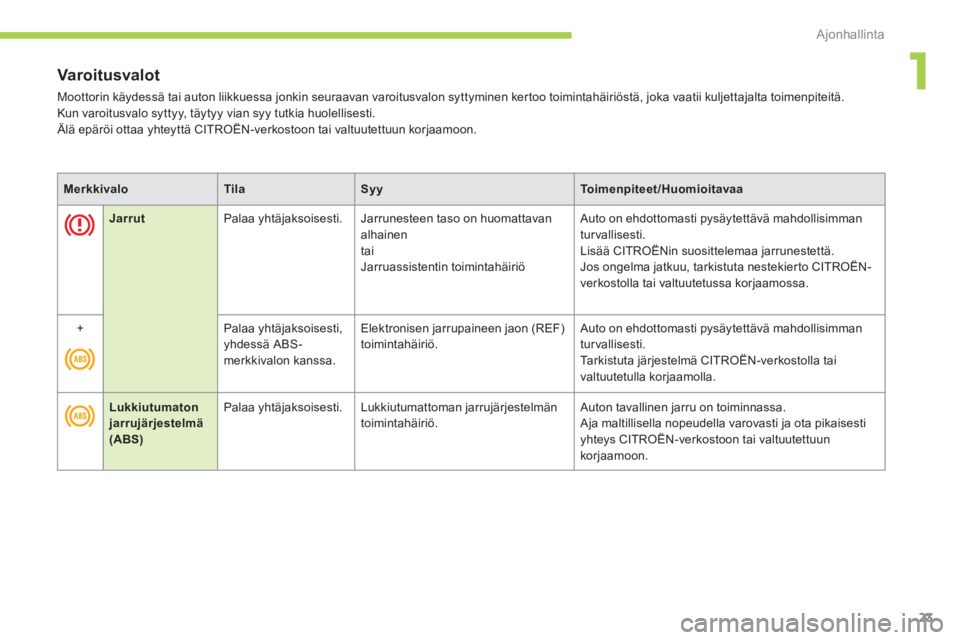

Ajonhallinta
23










Varoitusvalot

Moottorin käydessä tai auton liikkuessa jonkin seuraavan varoitusvalon syttyminen kertoo toimintahäiriöstä, joka vaatii kuljettajalta toimenpiteitä.
Kun varoitusvalo syttyy, täytyy vian syy tutkia huolellisesti.
Älä epäröi ottaa yhteyttä CITROËN-verkostoon tai valtuutettuun korjaamoon.



Merkkivalo



Tila



Syy



Toimenpiteet/Huomioitavaa








Jarrut


Palaa yhtäjaksoisesti. Jarrunesteen taso on huomattavan
alhainen
tai
Jarruassistentin toimintahäiriö Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Lisää CITROËNin suosittelemaa jarrunestettä.
Jos ongelma jatkuu, tarkistuta nestekier to CITROËN-
verkostolla tai valtuutetussa korjaamossa.

+
Palaa yhtäjaksoisesti,
yhdessä ABS-
merkkivalon kanssa. Elektronisen jarrupaineen jaon (REF)
toimintahäiriö. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.





Lukkiutumaton
jarrujärjestelmä
(ABS)


Palaa yhtäjaksoisesti. Lukkiutumattoman jarrujärjestelmän
toimintahäiriö. Auton tavallinen jarru on toiminnassa.
Aja maltillisella nopeudella varovasti ja ota pikaisesti
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.

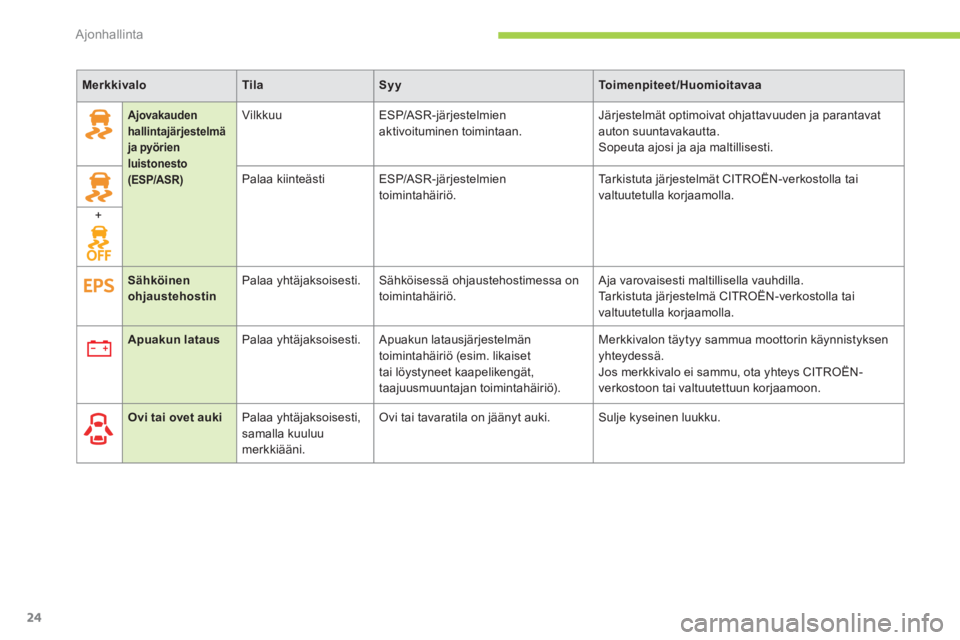

Ajonhallinta
24


Merkkivalo



Tila



Syy



Toimenpiteet/Huomioitavaa





Ajovakauden
hallintajärjestelmä
ja pyörien
luistonesto
(ESP/ASR)
Vilkkuu ESP/ASR-järjestelmien
aktivoituminen toimintaan. Järjestelmät optimoivat ohjattavuuden ja parantavat
auton suuntavakautta.
Sopeuta ajosi ja aja maltillisesti.
Palaa kiinteästi ESP/ASR-järjestelmien
toimintahäiriö. Tarkistuta järjestelmät CITROËN-verkostolla tai
valtuutetulla korjaamolla.
+






Ovi tai ovet



auki


Palaa yhtäjaksoisesti,
samalla kuuluu
merkkiääni. Ovi tai tavaratila on jäänyt auki. Sulje kyseinen luukku.






Apuakun lataus


Palaa yhtäjaksoisesti. Apuakun latausjärjestelmän
toimintahäiriö (esim. likaiset
tai löystyneet kaapelikengät,
taajuusmuuntajan toimintahäiriö). Merkkivalon täytyy sammua moottorin käynnistyksen
yhteydessä.
Jos merkkivalo ei sammu, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.


Sähköinen
ohjaustehostin
Palaa yhtäjaksoisesti. Sähköisessä ohjaustehostimessa on
toimintahäiriö. Aja varovaisesti maltillisella vauhdilla.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.

1

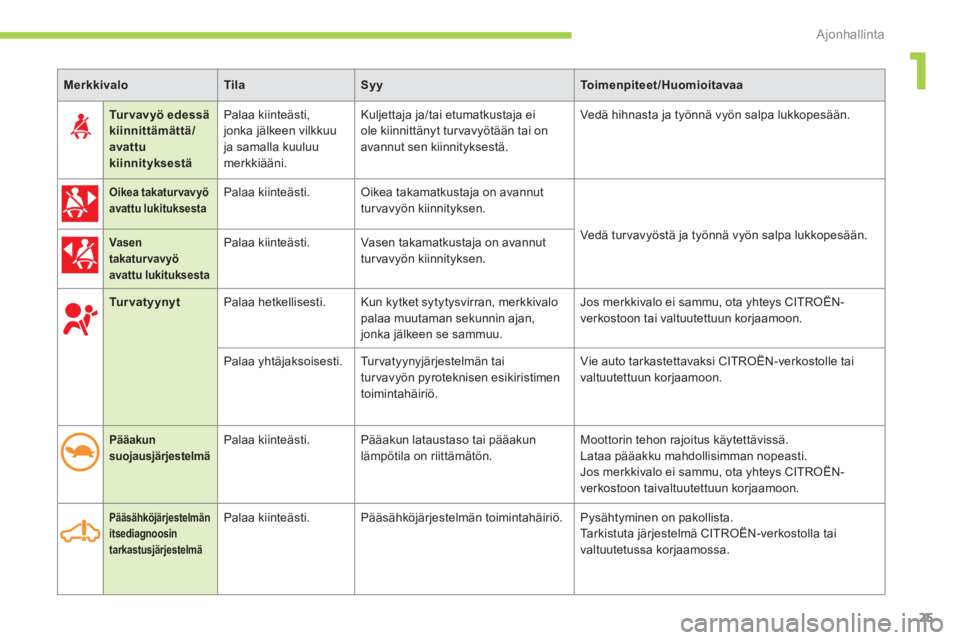

Ajonhallinta
25


Merkkivalo



Tila



Syy



Toimenpiteet/Huomioitavaa








Tu r v a t y y n y t


Palaa hetkellisesti. Kun kytket sytytysvirran, merkkivalo
palaa muutaman sekunnin ajan,
jonka jälkeen se sammuu. Jos merkkivalo ei sammu, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.

Palaa yhtäjaksoisesti. Turvatyynyjärjestelmän tai
turvavyön pyroteknisen esikiristimen
toimintahäiriö. Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.

Pääakun
suojausjärjestelmä

Palaa kiinteästi. Pääakun lataustaso tai pääakun
lämpötila on riittämätön. Moottorin tehon rajoitus käytettävissä.
Lataa pääakku mahdollisimman nopeasti.
Jos merkkivalo ei sammu, ota yhteys CITROËN-
verkostoon taivaltuutettuun korjaamoon.

Pääsähköjärjestelmän
itsediagnoosin
tarkastusjärjestelmä
Palaa kiinteästi. Pääsähköjärjestelmän toimintahäiriö. Pysähtyminen on pakollista.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Tu r v a v y ö e d e s s ä
kiinnittämättä/
avattu
kiinnityksestä
Palaa kiinteästi,
jonka jälkeen vilkkuu
ja samalla kuuluu
merkkiääni. Kuljettaja ja/tai etumatkustaja ei
ole kiinnittänyt turvavyötään tai on
avannut sen kiinnityksestä. Vedä hihnasta ja työnnä vyön salpa lukkopesään.






Oikea takaturvavyö
avattu lukituksesta


Palaa kiinteästi. Oikea takamatkustaja on avannut
turvavyön kiinnityksen.
Vedä tur vavyöstä ja työnnä vyön salpa lukkopesään.




Vasen
t

akaturvavyö
avattu lukituksesta



Palaa kiinteästi. Vasen takamatkustaja on avannut
turvavyön kiinnityksen.

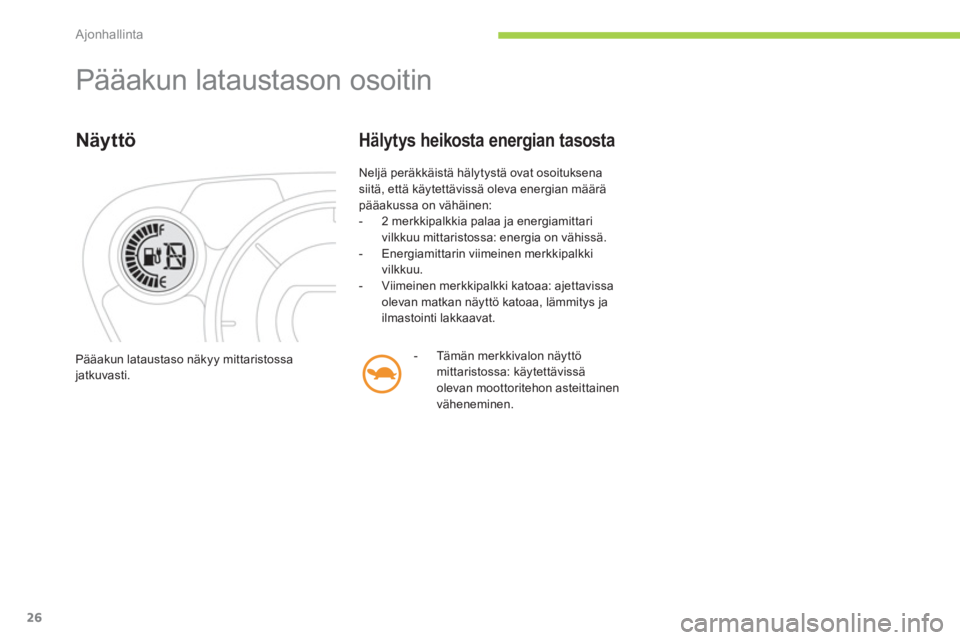

Ajonhallinta
26
Pääakun lataustason osoitin


Näyttö

Neljä peräkkäistä hälytystä ovat osoituksena
siitä, että käytettävissä oleva energian määrä
pääakussa on vähäinen:


- 2 merkkipalkkia palaa ja energiamittari
vilkkuu mittaristossa: energia on vähissä.

- Energiamittarin viimeinen merkkipalkki
vilkkuu.

- Viimeinen merkkipalkki katoaa: ajettavissa
olevan matkan näyttö katoaa, lämmitys ja
ilmastointi lakkaavat.

Hälytys heikosta energian tasosta


- Tämän merkkivalon näyttö
mittaristossa: käytettävissä
olevan moottoritehon asteittainen
väheneminen.
Pääakun lataustaso näkyy mittaristossa
jatkuvasti.

1
Ajonhallinta
27

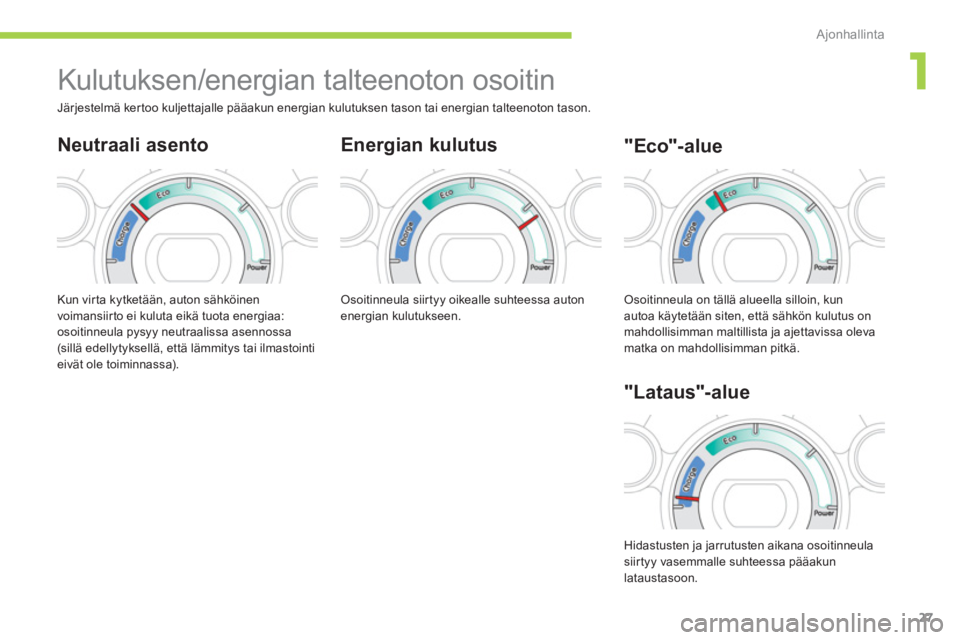

Kulutuksen/energian talteenoton osoitin


Energian kulutus

Kun virta kytketään, auton sähköinen
voimansiirto ei kuluta eikä tuota energiaa:
osoitinneula pysyy neutraalissa asennossa
(sillä edellytyksellä, että lämmitys tai ilmastointi
eivät ole toiminnassa).


"Eco"-alue


Järjestelmä kertoo kuljettajalle pääakun energian kulutuksen tason tai energian talteenoton tason.


Neutraali asento

"Lataus"-alue

Osoitinneula siirtyy oikealle suhteessa auton
energian kulutukseen. Osoitinneula on tällä alueella silloin, kun
autoa käytetään siten, että sähkön kulutus on
mahdollisimman maltillista ja ajettavissa oleva
matka on mahdollisimman pitkä.
Hidastusten ja jarrutusten aikana osoitinneula
siirtyy vasemmalle suhteessa pääakun
lataustasoon.

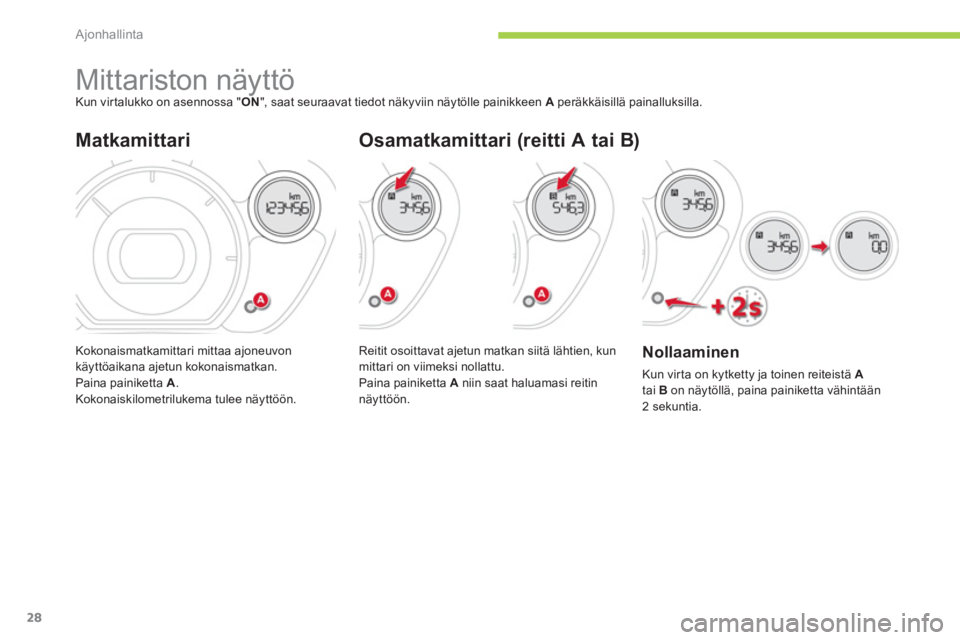

Ajonhallinta
28








Mittariston näyttö
Kun virtalukko on asennossa " ON
", saat seuraavat tiedot näkyviin näytölle painikkeen A
peräkkäisillä painalluksilla.







Matkamittari

Kokonaismatkamittari mittaa ajoneuvon
käyttöaikana ajetun kokonaismatkan.
Paina painiketta A
.
Kokonaiskilometrilukema tulee näyttöön.

Nollaaminen

Kun virta on kytketty ja toinen reiteistä A

tai B
on näytöllä, paina painiketta vähintään
2 sekuntia.








Osamatkamittari (reitti A tai B)

Reitit osoittavat ajetun matkan siitä lähtien, kun
mittari on viimeksi nollattu.
Paina painiketta A
niin saat haluamasi reitin
näyttöön.
