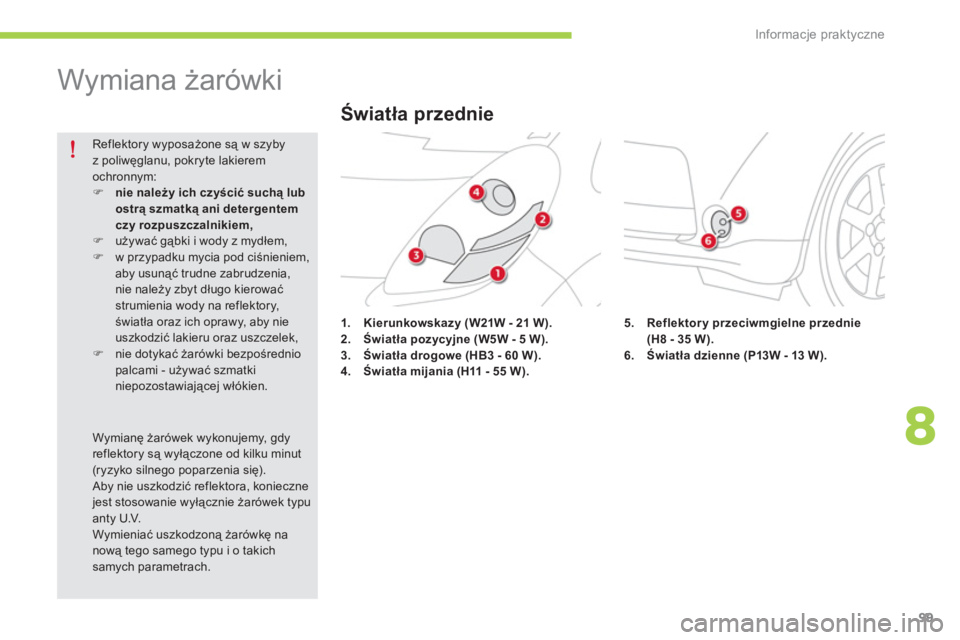

Wymiana żarówki
1.Kierunkowskazy
(W21W - 21 W).2.Światła pozycyjne (W5W - 5 W).3.Światła drogowe (HB3 - 60 W).4.Światła mijania (H11 - 55 W).

Reflektory wyposażone są w szyby z poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentemczy rozpuszczalnikiem,)
używać gąbki i wody z mydłem, )
w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia, nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek,)
nie dotykać żarówki bezpośredniopalcami - używać szmatki niepozostawiającej włókien.


Wymianę żarówek wykonujemy, gdyreflektory są wyłączone od kilku minut(ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, koniecznejest stosowanie wyłącznie żarówek typuanty U.V.
Wymieniać uszkodzoną żarówkę na nową tego samego typu i o takich samych parametrach.
Światła przednie
5. Reflektory przeciwmgielne przednie(H8 - 35 W).6.Światła dzienne (P13W - 13 W).

Informacje praktyczne
100
) Podnieść osłonę Bza pomocą wkrętakaosłoniętego szmatką. )
Odkręcać nakrętkę mocującą C
dopóki łeb
nakrętki nie dotknie okładziny.
)Wyjąć spinki mocujące zderzak używając
wkrętaka.
)Podnieść delikatnie zderzak.
Aby wymienić przepaloną żarówkę, należynajpierw zdemontować blok optyczny.Demontaż bloku optycznego:)Otworzyć pokrywę. )Nacisnąć języczek A
, aby odblokować
złącze.

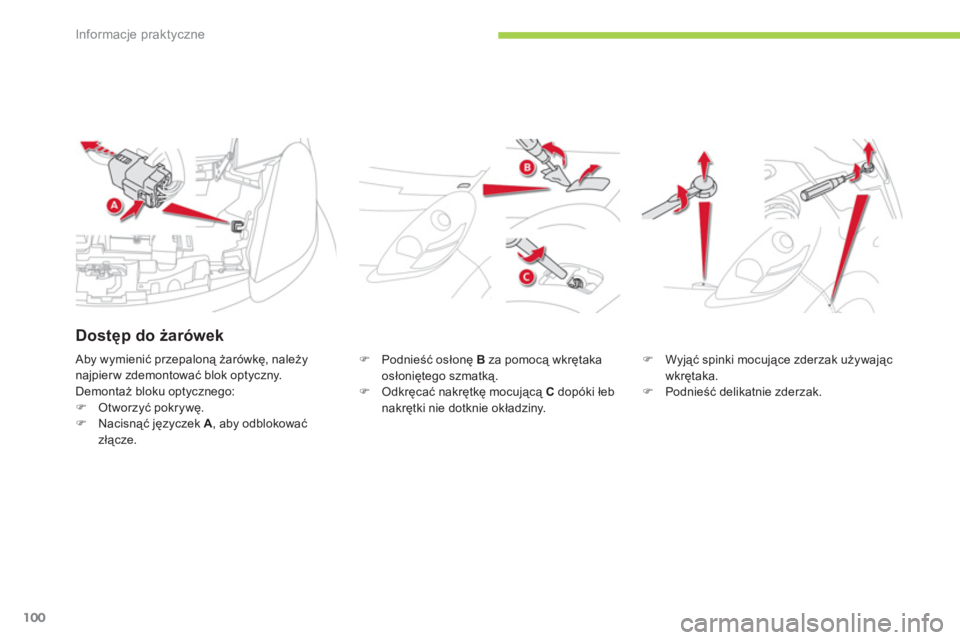

Dostęp do żarówek

8
Informacje praktyczne
101

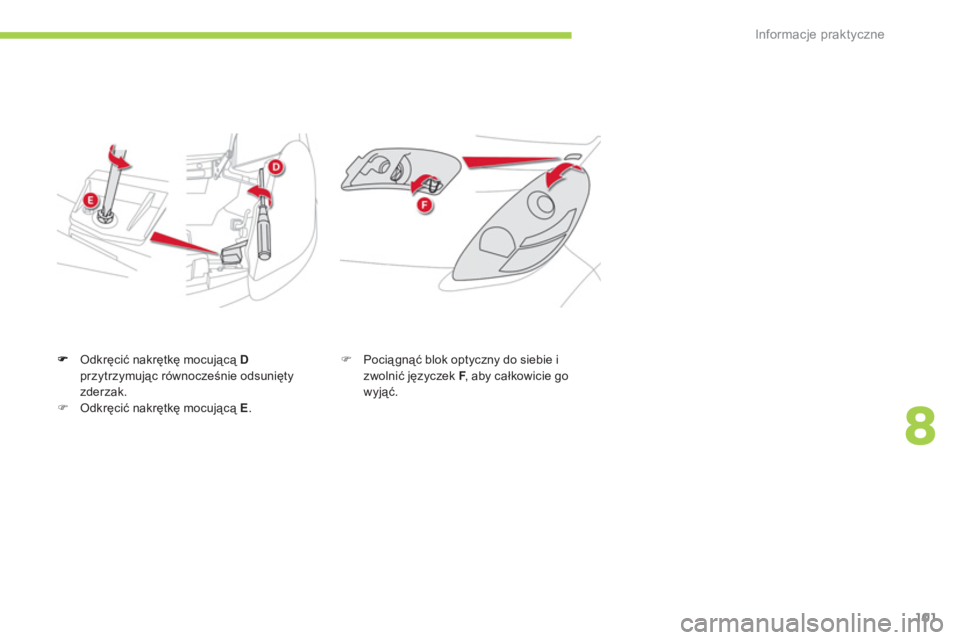

Odkręcić nakrętkę mocującą Dprzytrzymując równocześnie odsunięty
zderzak.)Odkręcić nakrętkę mocującą E.
)
Pociągnąć blok optyczny do siebie i zwolnić języczek F
, aby całkowicie goFwyjąć.

Informacje praktyczne
102

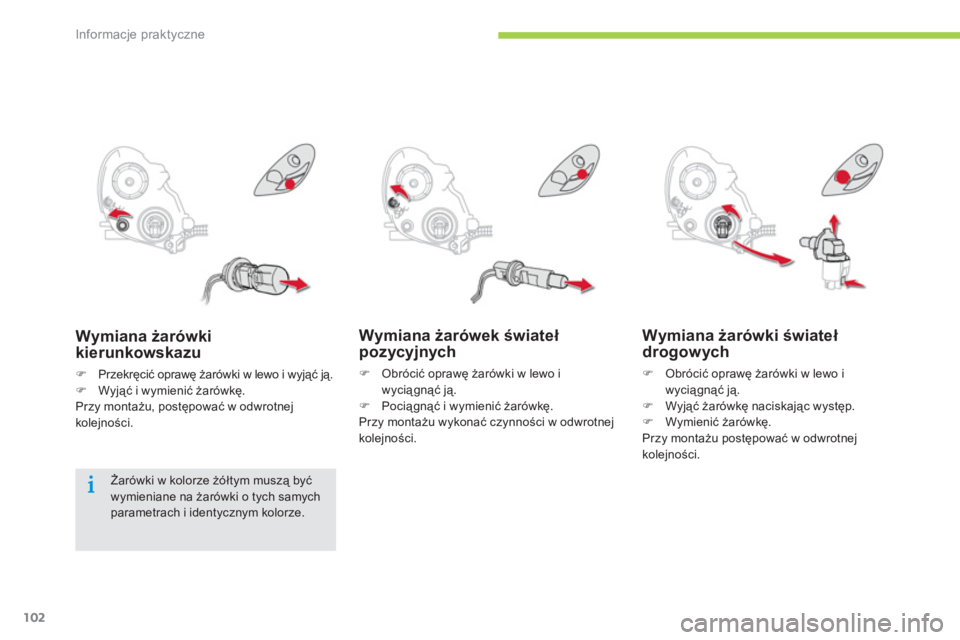

Wymiana żarówek świateł pozycyjnych
)
Obrócić oprawę żarówki w lewo i
wyciągnąć ją.
)
Pociągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnejkolejności.

Wymiana żarówki świateł drogowych
)Obrócić oprawę żarówki w lewo i
wyciągnąć ją.
)Wyjąć żarówkę naciskając występ. )Wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.

Wymiana żarówki
kierunkowskazu
) Przekręcić oprawę żarówki w lewo i wyjąć ją.)Wyjąć i wymienić żarówkę.
Przy montażu, postępować w odwrotnej
kole
jności.


Żarówki w kolorze żółtym muszą byćwymieniane na żarówki o tych samychparametrach i identycznym kolorze.

8
Informacje praktyczne
103
Wymiana żarówek świateł mijania
)Przekręcić oprawę żarówki w lewo i
wyciągnąć ją.
)Nacisnąć występ i wyjąć żarówkę. )Wymienić żarówkę.
Przy montażu, postępować w odwrotnej
kolejności.

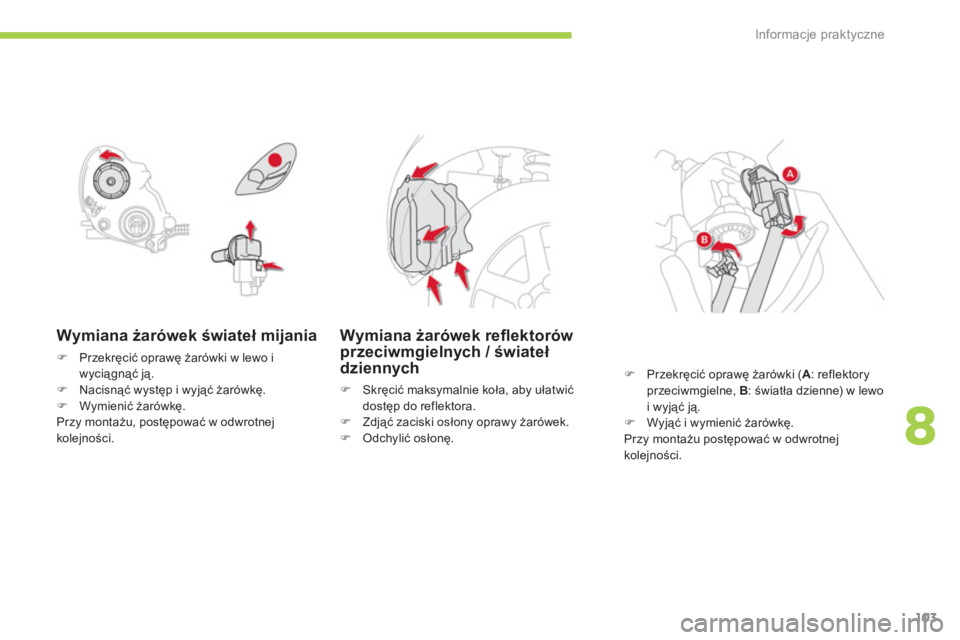

Wymiana żarówek refl ektorówprzeciwmgielnych / światełdziennych
)
Skręcić maksymalnie koła, aby ułatwić
dostęp do reflektora. )
Zdjąć zaciski osłony oprawy żarówek.)
Odchylić osłonę.
)
Przekręcić oprawę żarówki ( A: reflektory przeciwmgielne, B: światła dzienne) w lewo
i wyjąć ją.
)
Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kole
jności.

Informacje praktyczne
104
1.Światła stop / Światła pozycyjne(21 W / 15 W lub diody).2.Kierunkowskazy (W Y21W - 21 W).3.Światła cofania (W21W - 21 W).

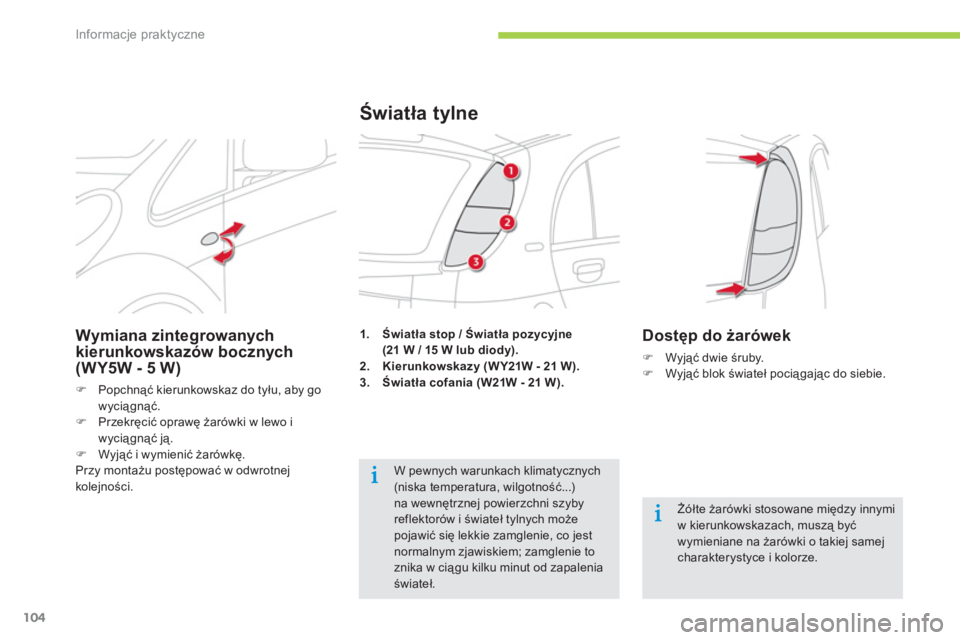

Światła tylne


Żółte żarówki stosowane między innymi w kierunkowskazach, muszą być wymieniane na żarówki o takiej samejcharakterystyce i kolorze.
W pewnych warunkach klimatycznych (niska temperatura, wilgotność...)na wewnętrznej powierzchni szybyreflektorów i świateł tylnych możepojawić się lekkie zamglenie, co jest normalnym zjawiskiem; zamglenie toznika w ciągu kilku minut od zapaleniaświateł.
Wymiana zintegrowanych
kierunkowskazów bocznych(WY5W - 5 W)
)Popchnąć kierunkowskaz do tyłu, aby go
wyciągnąć. )Przekręcić oprawę żarówki w lewo i
wyciągnąć ją.)Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kole
jności.
Dostęp do żarówek
)Wyjąć dwie śruby.)Wyjąć blok świateł pociągając do siebie.

8
Informacje praktyczne
105
Wymiana żarówekkierunkowskazów
)
Obrócić oprawę żarówki w lewo i
wyciągnąć ją.
)
Wyciągnąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnejkolejności.

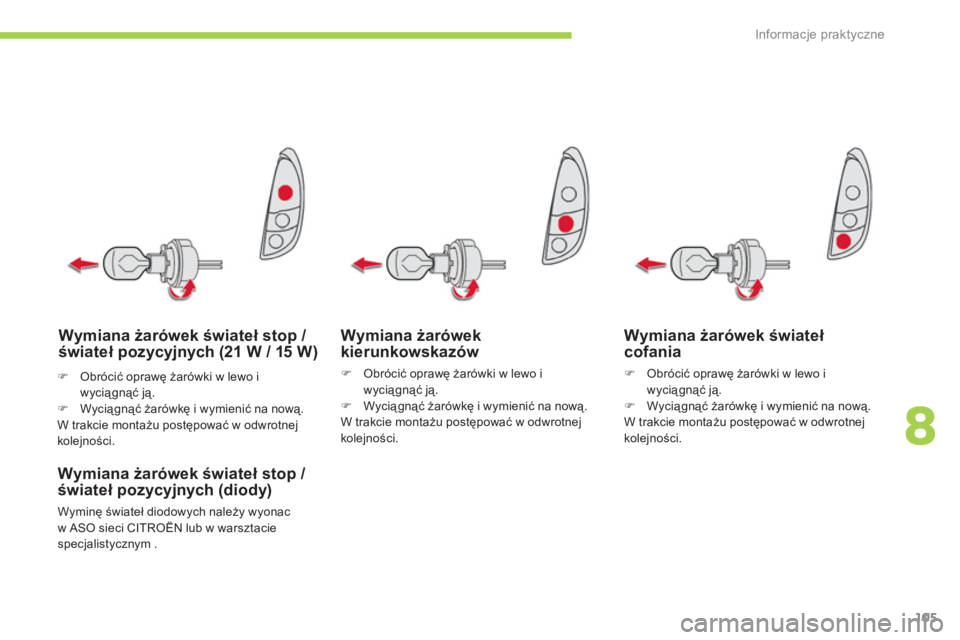

Wymiana żarówek świateł stop /
świateł pozycyjnych (21 W / 15 W)
W
ymiana żarówek świateł stop /
świateł pozycyjnych (diody)
Wyminę świateł diodowych należy wyonac w ASO sieci CITROËN lub w warsztacie
spec
jalistycznym .

Wymiana żarówek świateł cofania
)
Obrócić oprawę żarówki w lewo i
wyciągnąć ją.
)
Wyciągnąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnej
kolejności.

)Obrócić oprawę żarówki w lewo i
wyciągnąć ją.
)Wyciągnąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnej
kolejności.

Informacje praktyczne
106

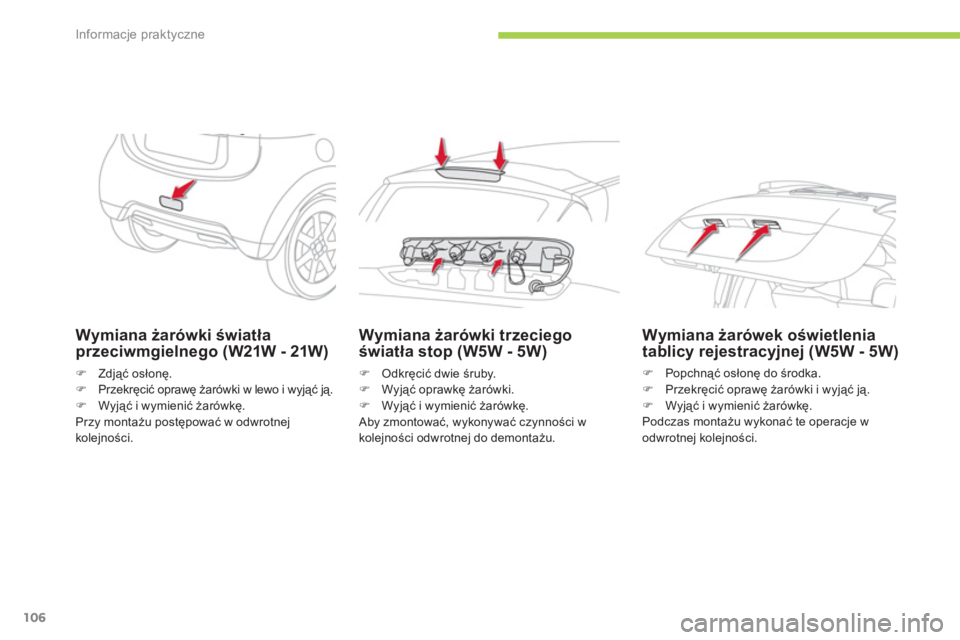

Wymiana żarówki światła
przeciwmgielnego (W21W - 21W)
)Zdjąć osłonę. )
Przekręcić oprawę żarówki w lewo i wyjąć ją.)Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kole
jności.
Wymiana żarówki trzeciego
światła stop (W5W - 5W)
)
Odkręcić dwie śruby.)
Wyjąć oprawkę żarówki. )
Wyjąć i wymienić żarówkę.
Aby zmontować, wykonywać czynności w
kolejności odwrotnej do demontażu.
Wymiana żarówek oświetlenia tablicy rejestracyjnej (W5W - 5W)
)Popchnąć osłonę do środka.)Przekręcić oprawę żarówki i wyjąć ją. )Wyjąć i wymienić żarówkę.
Podczas montażu wykonać te operacje w
odwrotnej kolejności.

8
Informacje praktyczne
107

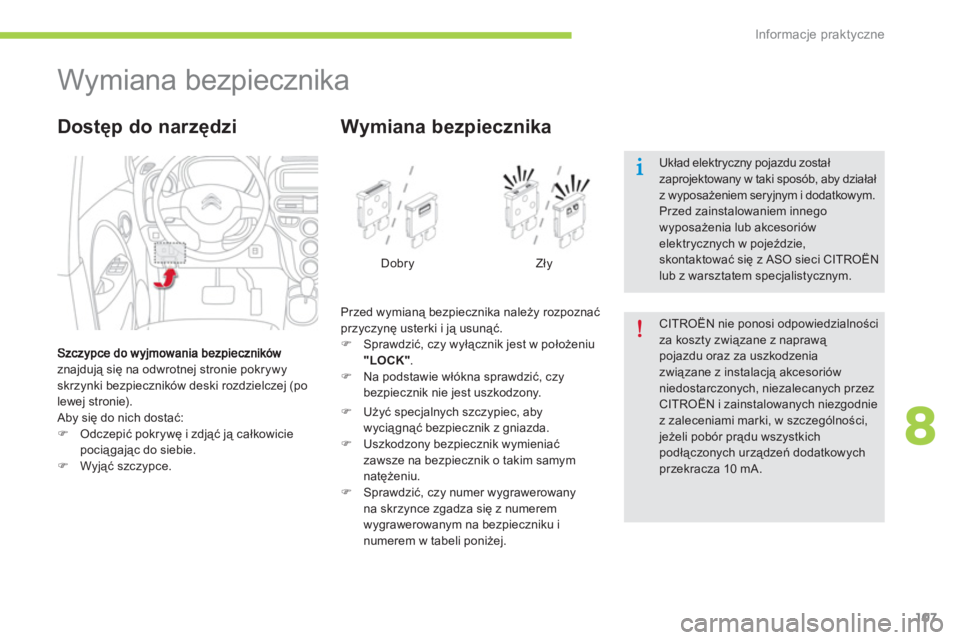

Wymiana bezpiecznika
znajdują się na odwrotnej stronie pokrywyskrzynki bezpieczników deski rozdzielczej (po
lewej stronie).
Aby się do nich dostać:)Odczepić pokrywę i zdjąć ją całkowiciepociągając do siebie. )Wyjąć szczypce.


Dostęp do narzędzi
Przed wymianą bezpiecznika należy rozpoznać przyczynę usterki i ją usunąć.)
Sprawdzić, czy wyłącznik jest w położeniu "
LOCK ".)
Na podstawie włókna sprawdzić, czy bezpiecznik nie jest uszkodzony.
Wymiana bezpiecznika

Dobry
Zły
)
Użyü specjalnych szczypiec, abywyciągnąć bezpiecznik z gniazda.
)
Uszkodzony bezpiecznik wymieniaćzawsze na bezpiecznik o takim samym
natężeniu. )
Sprawdzić, czy numer wygrawerowanyna skrzynce zgadza się z numerem
wygrawerowanym na bezpieczniku i
numerem w tabeli poniże
j.

CITROËN nie ponosi odpowiedzialnościza koszty związane z naprawą pojazdu oraz za uszkodzeniazwiązane z instalacją akcesoriówniedostarczonych, niezalecanych przezCITROËN i zainstalowanych niezgodniez zaleceniami marki, w szczególności,jeżeli pobór prądu wszystkich podłączonych urządzeń dodatkowychprzekracza 10 mA.

Układ elektryczny pojazdu zostałzaprojektowany w taki sposób, aby działał z wyposażeniem seryjnym i dodatkowym.
Przed zainstalowaniem innego wyposażenia lub akcesoriówelektrycznych w pojeździe,skontaktować się z ASO sieci CITROËNlub z warsztatem specjalistycznym.

Informacje praktyczne
108

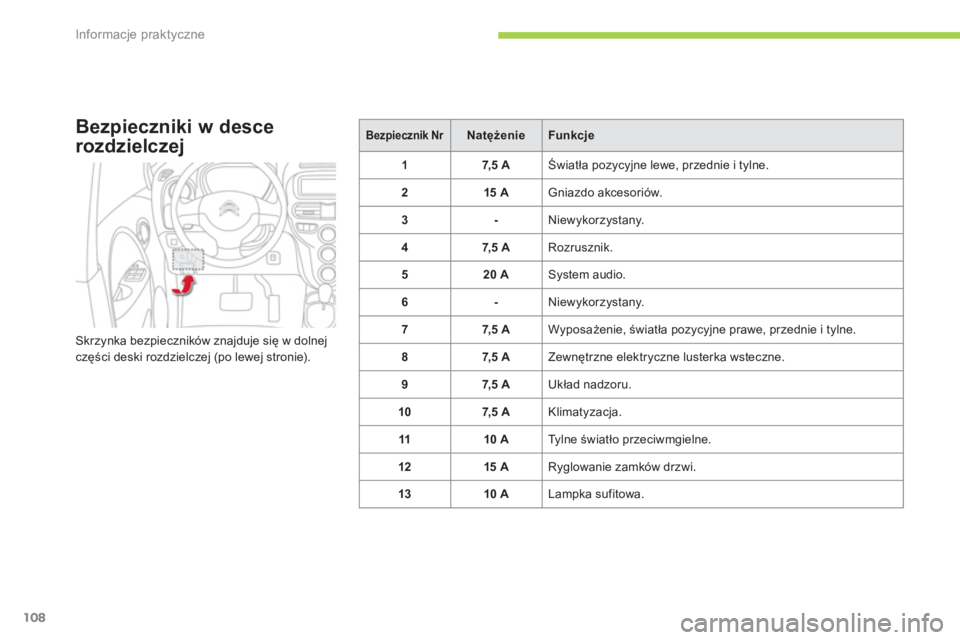

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Bezpiecznik NrNatężenieFunkcje
17,5 A
Światła pozycyjne lewe, przednie i tylne.
215 A
Gniazdo akcesoriów.
3- Niewykorzystany.
47,5 A Rozrusznik.
520
A System audio.
6
- Niewykorzystany.
7
7,5 A Wyposażenie, światła pozycyjne prawe, przednie i tylne.
87,5 A Zewnętrzne elektryczne lusterka wsteczne.
97,5 A Układ nadzoru.
107,5 A
Klimatyzacja.
1110 A
Ty l n e światło przeciwmgielne.
1215 A
Ryglowanie zamków drzwi.
13 10 A
Lampka sufitowa.
