8
Praktične informacije
89
)Podignite zaštitni poklopac priključka (+).
)
Priključite jedan kraj crvenog kabla
na priključak (+) vašeg ispražnjenogakumulatora A, a zatim drugi kraj na
priključak (+) pomoćnog akumulatora B.

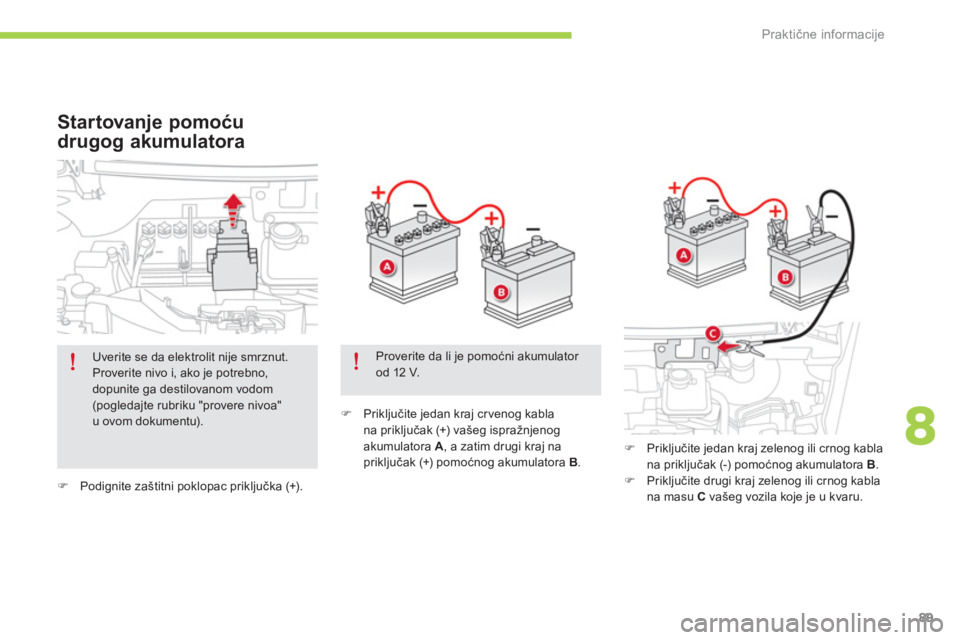

Startovanje pomoću
drugog akumulatora
)
Priključite jedan kraj zelenog ili crnog kabla na priključak (-) pomoćnog akumulatora B.)
Priključite drugi kraj zelenog ili crnog kablana masu Cvašeg vozila koje je u kvaru.



Uverite se da elektrolit nije smrznut.
Proverite nivo i, ako je potrebno, dopunite ga destilovanom vodom (pogledajte rubriku "provere nivoa"u ovom dokumentu).
Proverite da li je pomoćni akumulator od 12 V.

Praktične informacije
90

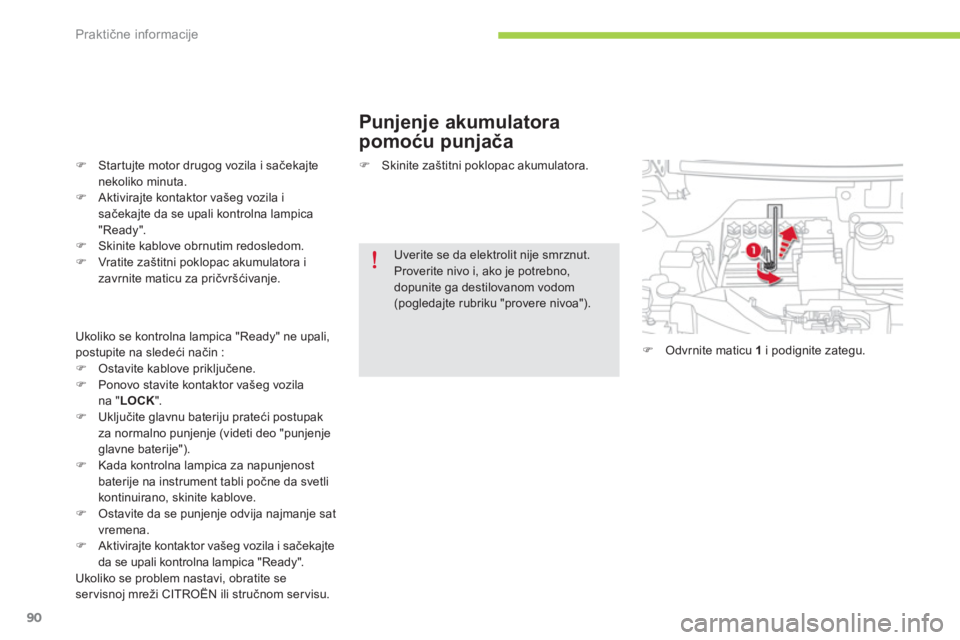

Punjenje akumulatora
pomoću punjača
)Startujte motor drugog vozila i sačekajtenekoliko minuta. )Aktivirajte kontaktor vašeg vozila i
sačekajte da se upali kontrolna lampica
"Ready".)Skinite kablove obrnutim redosledom.)Vratite zaštitni poklopac akumulatora i zavrnite maticu za pričvršćivanje.
Ukoliko se kontrolna lampica "Ready" ne upali,postupite na sledeći način :)Ostavite kablove priključene. )Ponovo stavite kontaktor vašeg vozilana "LOCK
".)Uključite glavnu bateriju prateći postupakza normalno punjenje (videti deo "punjenje glavne baterije"). )Kada kontrolna lampica za napunjenost
baterije na instrument tabli počne da svetlikontinuirano, skinite kablove. )Ostavite da se punjenje odvija najmanje sat
vremena. )Aktivirajte kontaktor vašeg vozila i sačekajte
da se upali kontrolna lampica "Ready".
Ukoliko se problem nastavi, obratite se
servisnoj mreži CITROËN ili stručnom servisu.
)
Skinite zaštitni poklopac akumulatora.

Uverite se da elektrolit nije smrznut.Proverite nivo i, ako je potrebno,dopunite ga destilovanom vodom(pogledajte rubriku "provere nivoa").
)Odvrnite maticu 1i podignite zategu.

8
Praktične informacije
91

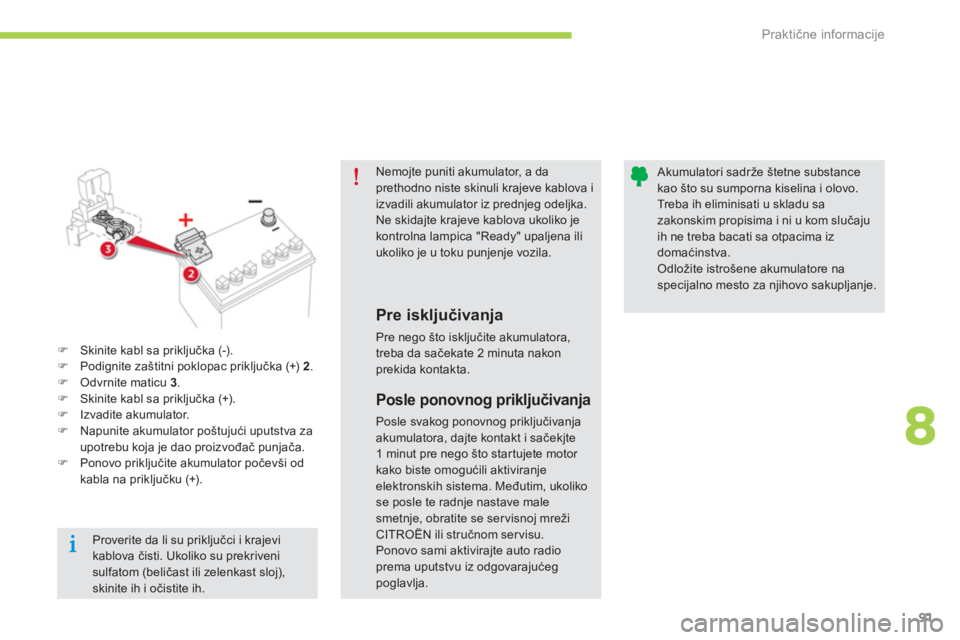

Nemojte puniti akumulator, a daprethodno niste skinuli krajeve kablova iizvadili akumulator iz prednjeg odeljka. Ne skidajte krajeve kablova ukoliko je kontrolna lampica "Ready" upaljena iliukoliko je u toku punjenje vozila.
Pre isključivanja
Pre nego što isključite akumulatora, treba da sačekate 2 minuta nakon prekida kontakta.


Akumulatori sadrže štetne substancekao što su sumporna kiselina i olovo. Treba ih eliminisati u skladu sazakonskim propisima i ni u kom slučajuih ne treba bacati sa otpacima iz domaćinstva. Odlo

Praktične informacije
92
Komplet je smešten u kućištu za odlaganje,
ispod zadnjeg sedišta, na desnoj strani.
Potrebno je, dakle, preklopiti zadnje sedište dabiste pristupili kompletu.
Ovaj komplet se sastoji od kompresora i bočice proizvoda za lepljenje i omogućava vam da privremeno zakrpitegumu kako biste uspeli
da stignete do najbližeg servisa.
Predviđen je za uobičajeno krpljenje rupapneumatika, koje se mogu pojaviti u predelunagaza gume ili na njenom obodu. Izbegavajte
vađenje stranog tela koje je prodrlo u gumu.

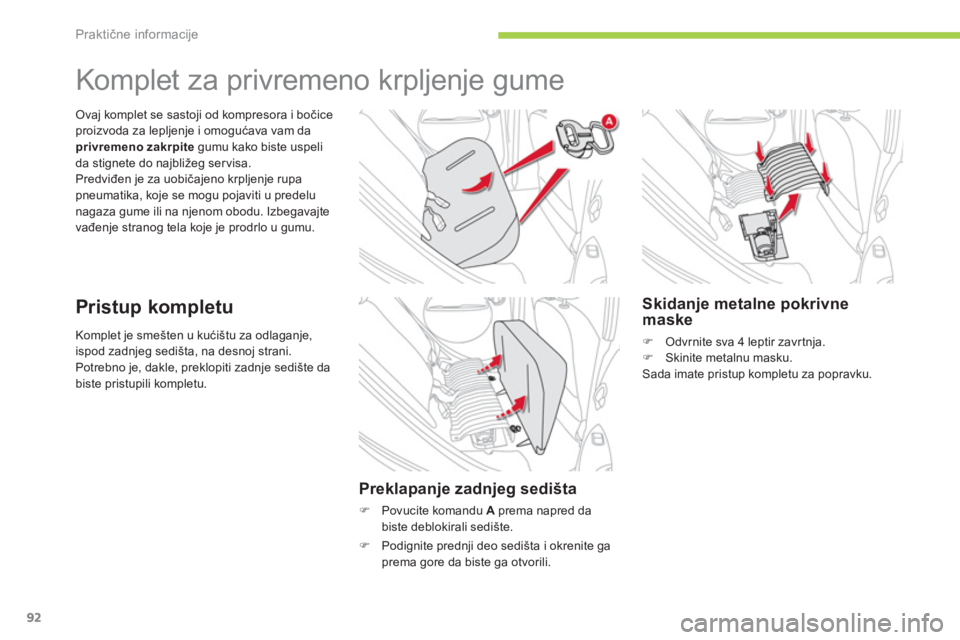

Komplet za privremeno krpljenje gume
Pristup kompletu


Preklapanje zadnjeg sedišta
)
Povucite komandu A
prema napred da biste deblokirali sedište.


Skidanje metalne pokrivnemaske
)Odvrnite sva 4 leptir zavrtnja. )Skinite metalnu masku.
Sada imate pristup kompletu za popravku.
)
Podignite prednji deo sedišta i okrenite ga
prema gore da biste ga otvorili.

8
Praktične informacije
93

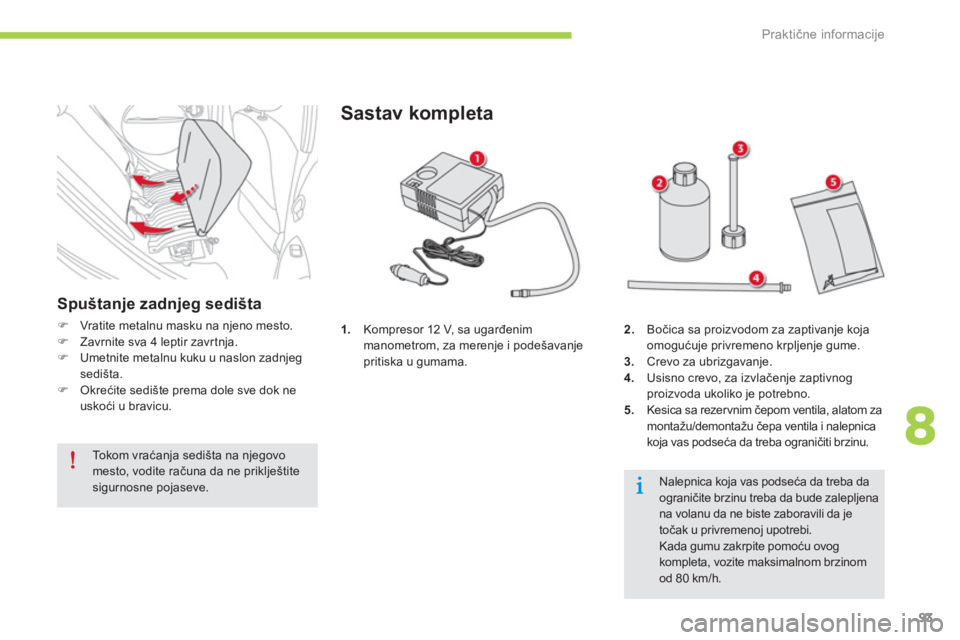

1.Kompresor 12 V, sa ugarđenim
manometrom, za merenje i podešavanje
pritiska u gumama.
Sastav kompleta
2.Bočica sa proizvodom za zaptivanje koja
omogućuje privremeno krpljenje gume. 3.Crevo za ubrizgavanje. 4.Usisno crevo, za izvlačenje zaptivnog proizvoda ukoliko je potrebno.
5.Kesica sa rezer vnim čepom ventila, alatom za montažu/demontažu čepa ventila i nalepnica
koja vas podseća da treba ograničiti brzinu.



Nalepnica koja vas podseća da treba daograničite brzinu treba da bude zalepljenana volanu da ne biste zaboravili da je točak u privremenoj upotrebi.

Kada gumu zakrpite pomoću ovog kompleta, vozite maksimalnom brzinom od 80 km/h.


Spuštanje zadnjeg sedišta
)Vratite metalnu masku na njeno mesto.)Zavrnite sva 4 leptir zavrtnja.)Umetnite metalnu kuku u naslon zadnjegsedišta. )Okrećite sedište prema dole sve dok neuskoći u bravicu.


Tokom vraćanja sedišta na njegovo mesto, vodite računa da ne priklještite sigurnosne pojaseve.

Praktične informacije
94

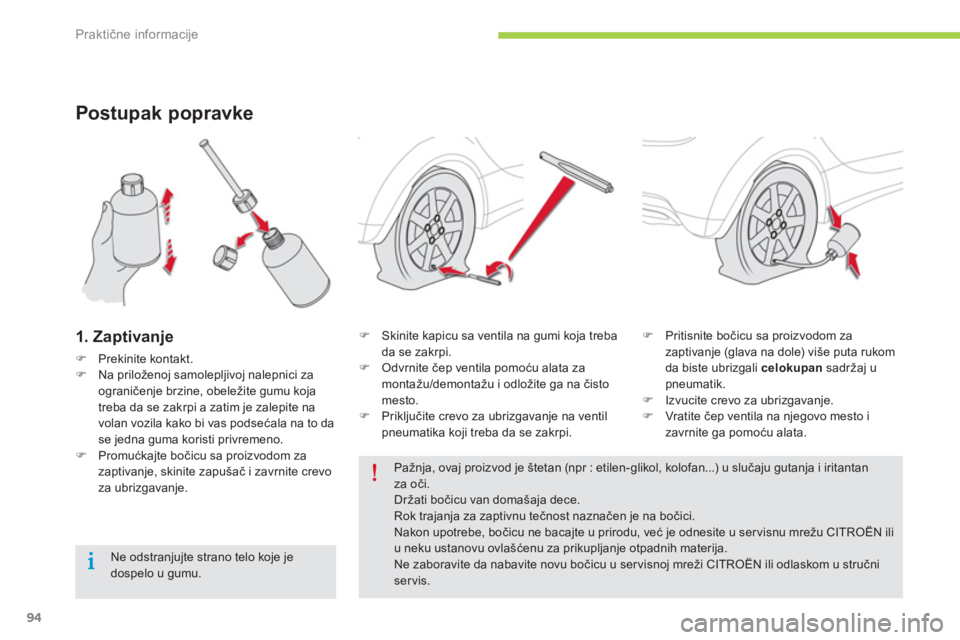

Postupak popravke
1. Z aptivanje
)Prekinite kontakt.)Na priloženoj samolepljivoj nalepnici za
ograničenje brzine, obeležite gumu koja
treba da se zakrpi a zatim je zalepite na
volan vozila kako bi vas podsećala na to da
se
jedna guma koristi privremeno.)Promućkajte bočicu sa proizvodom zazaptivanje, skinite zapu

8
Praktične informacije
95

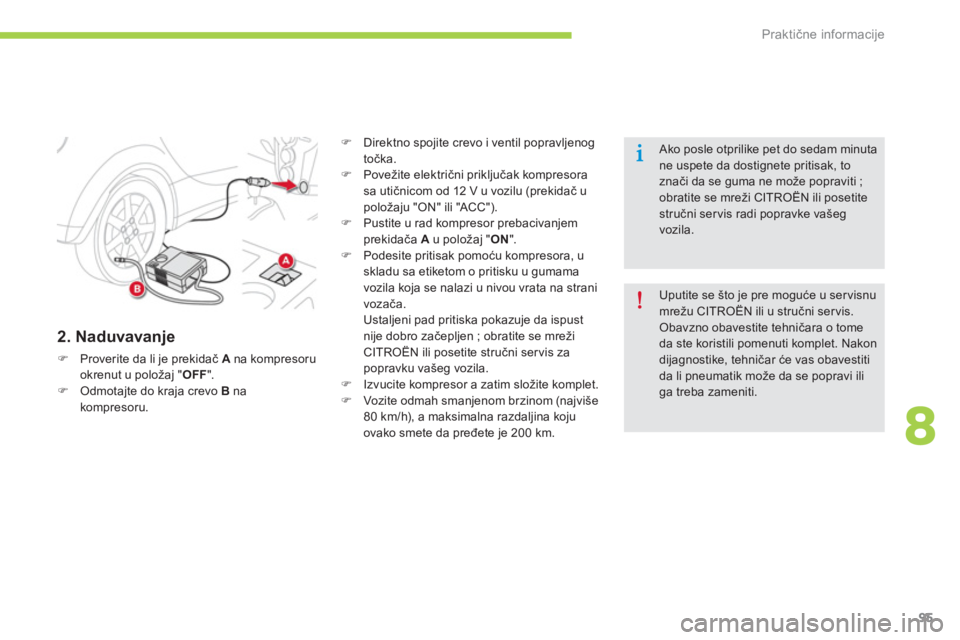

2. Naduvavanje
)Proverite da li je prekidač A
na kompresoru
okrenut u položaj "OFF
".)Odmotajte do kraja crevo Bna kompresoru.
)
Direktno spojite crevo i ventil popravljenog
t
očka.) Povežite električni priključak kompresora sa utičnicom od 12 V u vozilu (prekidač u
položaju "ON" ili "ACC"). ) Pustite u rad kompresor prebacivanjem
prekidača
Au položaj " ON
". )
Podesite pritisak pomoću kompresora, uskladu sa etiketom o pritisku u gumama
vozila koja se nalazi u nivou vrata na strani
vozača.
Ustaljeni pad pritiska pokazuje da ispust
ni
je dobro začepljen ; obratite se mre

Praktične informacije
96

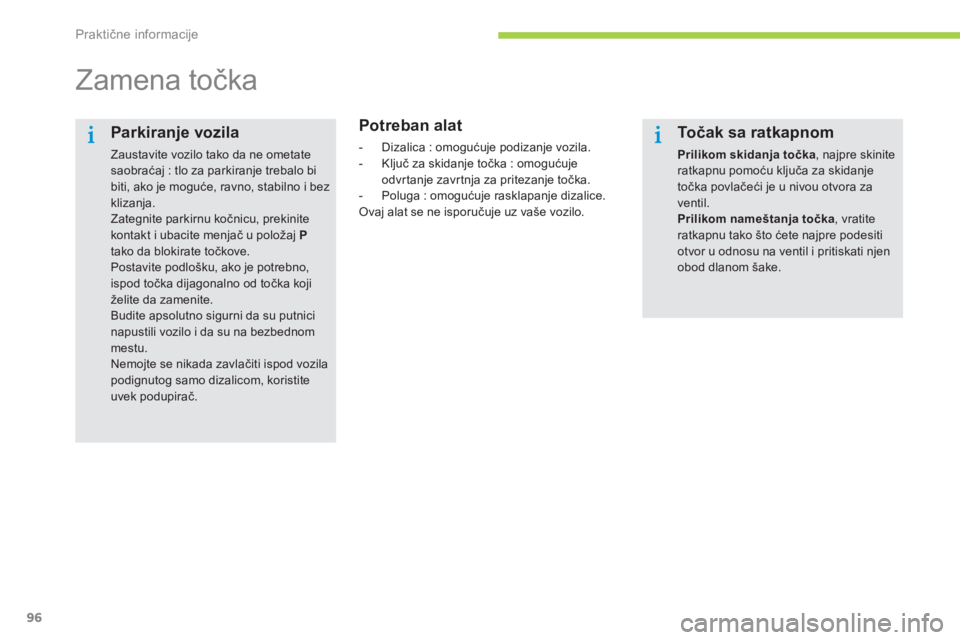

Zamena točka


Potreban alat



- Dizalica : omogućuje podizanje vozila.

- Kl
juč za skidanje točka : omogućuje odvrtanje zavr tnja za pritezanje točka.

- Poluga : omogućuje rasklapanje dizalice.
Ovaj alat se ne isporučuje uz vaše vozilo.

Parkiranje vozila

Zaustavite vozilo tako da ne ometatesaobraćaj : tlo za parkiranje trebalo bi biti, ako je moguće, ravno, stabilno i bez klizanja.
Zategnite parkirnu kočnicu, prekinite
kontakt i ubacite menjač u polo

8
Praktične informacije
97

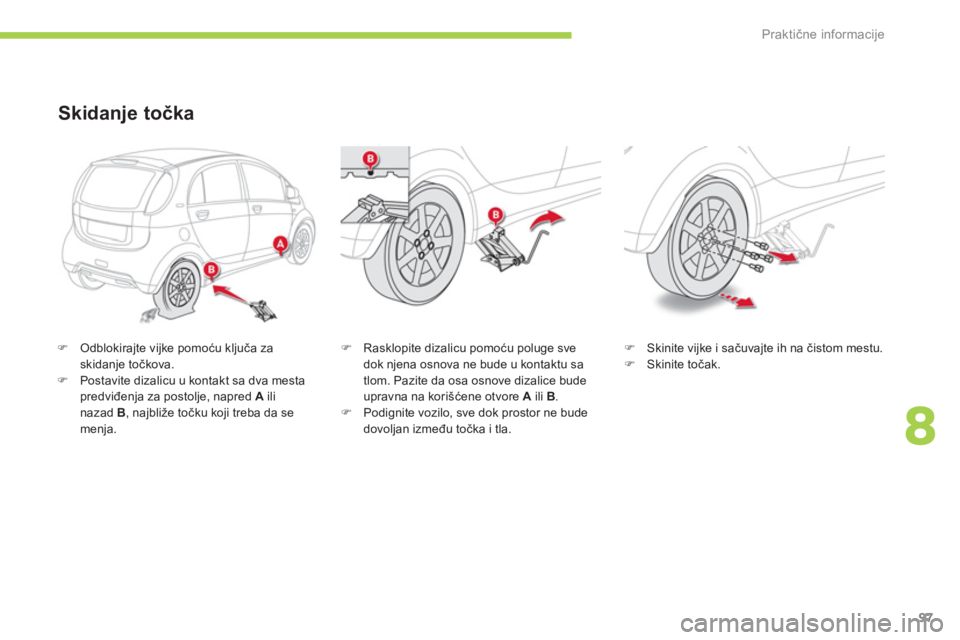

) Odblokirajte vijke pomoću ključa za skidanje točkova. )
Postavite dizalicu u kontakt sa dva mestapredviđenja za postolje, napred Ailinazad B
, najbliže točku koji treba da semenja.

Skidanje točka
)
Rasklopite dizalicu pomoću poluge sve
dok njena osnova ne bude u kontaktu sa
tlom. Pazite da osa osnove dizalice bude upravna na kori

Praktične informacije
98
Postavljanje točka
)Postavite točak na mesto na glavčinu. )Zavrnite vijke rukom do kraja. )Izvršite pretzatezanje vijaka pomoću ključaza skidanje točka.
)
Spustite vozilo na tlo.)
Sklopite dizalicu i vratite je na mesto.)Blokirajte vijake ključem za skidanje točka.



Nakon zamene točka

Proverite što je moguće pre zategnutostvijaka i pritisak u gumi rezervnog točkau mre
