CITROEN C-ZERO 2014 Priručnik (in Serbian)

8
Praktične informacije
99

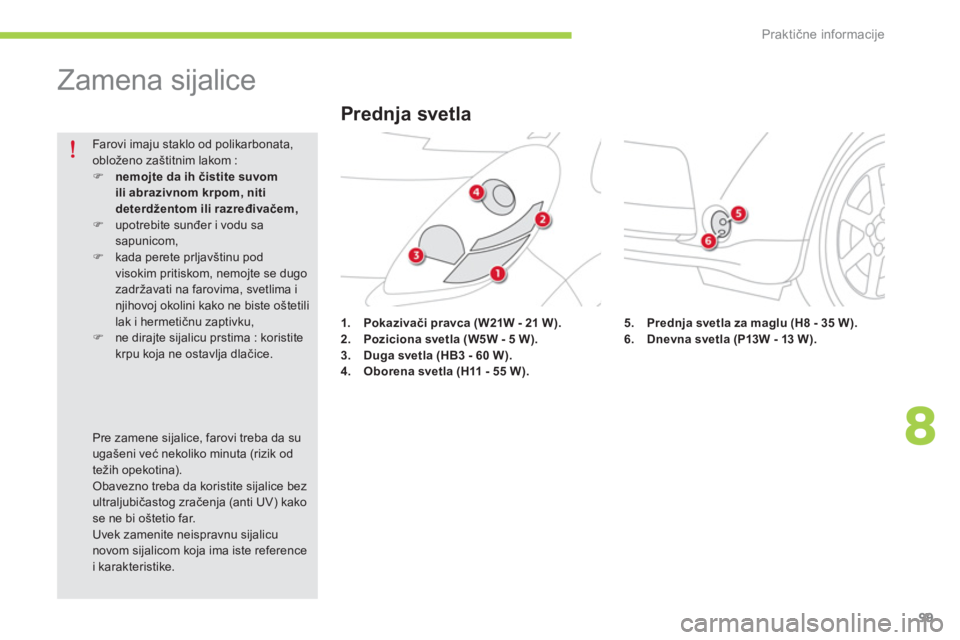

Zamena sijalice
1.Pokazivači pravca
(W21W - 21 W).2.Poziciona svetla (W5W - 5 W).3.Duga svetla(HB3 - 60 W).4.Oborena svetla(H11 - 55 W) .

Farovi imaju staklo od polikarbonata, obloženo zaštitnim lakom :)nemojte da ih čistite suvom ili abrazivnom krpom, niti deterdžentom ili razređivačem,)
upotrebite sunđer i vodu sasapunicom, )
kada perete prljavštinu pod visokim pritiskom, nemojte se dugozadržavati na farovima, svetlima injihovoj okolini kako ne biste oštetililak i hermetičnu zaptivku, )
ne dirajte sijalicu prstima : koristitekrpu koja ne ostavlja dlačice.


Pre zamene sijalice, farovi treba da su ugašeni već nekoliko minuta (rizik od težih opekotina). Obavezno treba da koristite sijalice bez ultraljubičastog zračenja (anti UV) kakose ne bi oštetio far.
Uvek zamenite neispravnu sijalicunovom sijalicom koja ima iste reference i karakteristike.
Prednja svetla
5. Prednja svetla za maglu
(H8 - 35 W).6.Dnevna svetla (P13W - 13 W).

Praktične informacije
100

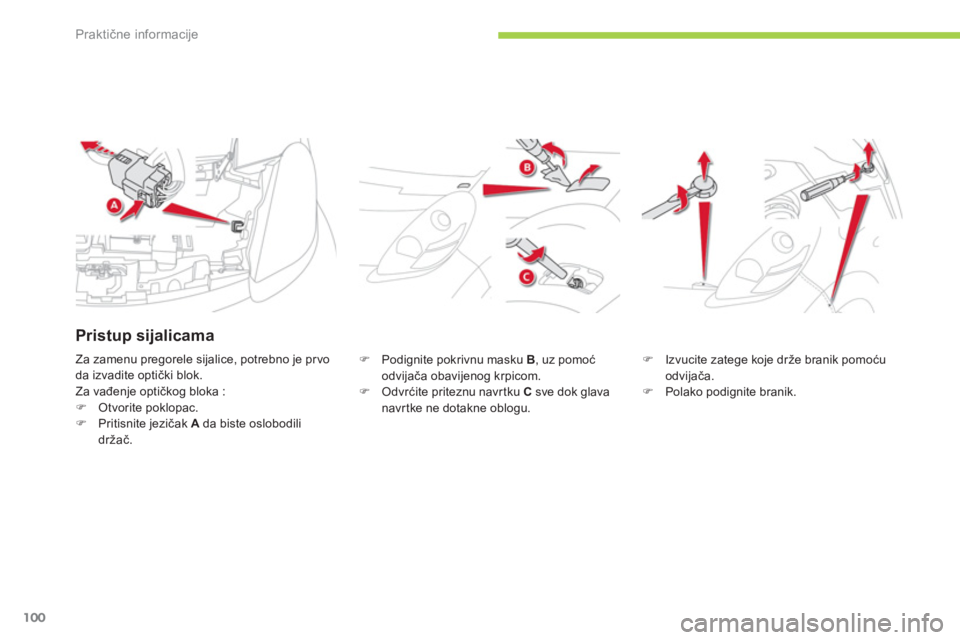

) Podignite pokrivnu masku B
, uz pomoćodvijača obavijenog krpicom. )
Odvrćite priteznu navr tku C
sve dok glava
navrtke ne dotakne oblogu.
)Izvucite zatege koje drže branik pomoću
odvijača. )Polako podignite branik. Za zamenu pre
gorele sijalice, potrebno je pr vo
da izvadite optički blok.
Za vađen
je optičkog bloka :)Otvorite poklopac. )Pritisnite jezičak A
da biste oslobodili
držač.
Pristup sijalicama

8
Praktične informacije
101
Odvrnite priteznu navr tku D, držeći branik odmaknut. )Odvrnite priteznu navrtku E.
)
Povucite optički blok ka sebi i uklonite jezičak Fda biste ga potpuno izvukli.

Praktične informacije
102
Zamena pozicionih svetala
) Okrenite nosač sijalice ulevo i skinite ga.)
Skinite sijalicu i zamenite je.
Prilikom montiranja, postupite na isti način obrnutim redosledom.
Zamena dugih svetala
)Okrenite nosač sijalice ulevo i skinite ga. )Skinite sijalicu pritiskajući jezičak. )Zamenite sijalicu.
Prilikom montiranja, postupite na isti načinobrnutim redosledom.

Zamena migavaca
)Okrenite nosač sijalice ulevo i skinite ga. )Skinite sijalicu i zamenite je.
Prilikom montiranja, postupite na isti način, ali obrnutim redosledom.

Sijalice boje ćilibara potrebno je zameniti sijalicama istih karakteristika iidentične boje.

8
Praktične informacije
103
Zamena sijalica za oborena
svetla
)Okrenite nosač sijalice ulevo i skinite ga. )Skinite sijalicu pritiskom na jezičak.)Zamenite sijalicu.
Prilikom montiranja, postupite na isti načinobrnutim redosledom.
Zamena sijalica na svetlima za maglu / Dnevna svetla
) Maksimalno okrenite točkove u stranu, da
biste imali što lakši pristup.
) Skinite držače zaštitnog poklopca držačasijalice. )
Odvojte poklopac.
)
Okrenite nosač sijalice (A
za svetla
za maglu, B za dnevna svetla) ulevo iskinite ga.)
Skinite sijalicu i zamenite je.
Za montiranje, postupite na isti način obrnutim
redosledom.

Praktične informacije
104
1.Stop svetlo / Poziciono svetlo(21 W / 15 W ili diode).2.Pokazivači pravca(W Y21W - 21 W).3.Svetla za vožnju unazad (W21W - 21 W).
Zadnja svetla

Sijalice boje ćilibara, kao što su pokazivači pravca, morajuse menjati sijalicama identičnih karakteristika i boje.

U određenim klimatskim uslovima (niska temperatura, vlažnost), prisustvo izmaglice na površini prednjih i zadnjih stakala farova je normalno ; ona ćenestati nekoliko minuta nakon paljenjasvetala.

Zamena integrisanih bočnih
repetitora migavaca(WY5W - 5 W)
)Gurnite repetitor unazad i skinite ga. )Okrenite nosač sijalice ulevo i skinite ga. )Skinite sijalicu i zamenite je.
Prilikom montiranja, postupite na isti načinobrnutim redosledom.

Pristup sijalicama
)Odvrnite oba zavr tnja.)Izvucite blok za sijalice povlačeći gaka sebi.

8
Praktične informacije
105
Zamena pokazivača pravca
)
Okrenite držač sijalice na levu stranu i izvucite ga. )
Izvucite sijalicu i zamenite je.
Prilikom montiranja, izvršite iste radnje obrnutim redosledom.
Zamena stop svetala / poziciona
svetla (21 W / 15 W)
Zamena sto
p / pozicionih svetala (sa diodama)
Sve intervencije na diodama treba da se
obavljaju u mreži CITROËN ili u stručnom
servisu.
Zamena svetala za vožnju unazad
)
Okrenite držač sijalice ulevo i izvucite ga.)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste ove operacije samo obrnutim redosledom.
)Okrenite nosač sijalice ulevo i izvucite ga.)Skinite sijalicu i zamenite je.
Za postavljanje, izvršite iste radnje obrnutim
redosledom.

Praktične informacije
106
Zamena svetala za maglu(W21W - 21W)
)Skinite poklopac.)Okrenite nosač sijalice ulevo i skinite ga. )Skinite sijalicu i zamenite je.
Prilikom montir anja, postupite na isti način
obrnutim redosledom.

Zamena sijalice trećeg stop
svetla (W5W - 5W)
) Skinite oba šrafa.)
Skinite nosač sijalice. )
Skinite sijalicu i zamenite je.
Prilikom montiranja, izvršite iste radnje
obrnutim redosledom.
Zamena sijalica registarsketablice (W5W - 5W)
)Gurnite poklopac ka unutra. )Okrenite nosač sijalice i skinite ga.)Skinite sijalicu i zamenite je.
Prilikom montiranja, izvršite iste radnjeobrnutim redosledom.

8
Praktične informacije
107









Zamena osigurača
poleđinu poklopca na kutiji sa osiguračima na
instrument tabli (na levoj strani).
Za pristup tom delu :
)Otvorite poklopac i povucite ga ka sebi dabiste ga potpuno izvukli, )Izvucite hvataljku.



Pristup alatu
Pre zamene osigurača, neophodno je saznati uzrok pregorevanja i otkloniti ga. )
Proverite da li je sklopka u
položaju "LOCK".)
Utvdite koji je osigurač neispravangledajući stanje njegove

Praktične informacije
108
Osigurači na komandnoj
tabli
Kutija sa osiguračima se nalaze u donjem delu
komandne table (na levoj strani).
Osigurač br.JačinaNamena
17,5 A
Prednja poziciona svetla i pozadi levo.
215 A
Utičnica za dodatnu opremu.
3- Ne koristi se.
47,5 A
Pokretač.
520
A Audio sistem.
6
- Ne koristi se.
7
7,5 A Oprema na instrument tabli, prednja poziciona svetla i pozadi levo.
87,5 A Spoljni električni retrovizori.
97,5 A
Supervizor.
107,5 A
Klima uređaj.
11

10 A
Zadnje svetlo za maglu.
12

15 A Centralna brava na vratima.
13
10 A
Si
jalica na plafonu.
