CITROEN C-ZERO 2014 Upute Za Rukovanje (in Croatian)

8
Praktične informacije
89
)Skinite zaštitni poklopac stezaljke (+).

)
Spojite jedan kraj crvenog kabela na
izvod (+) akumulatora u kvaru A , a drugi kraj na izvod (+) drugog akumulatora B.

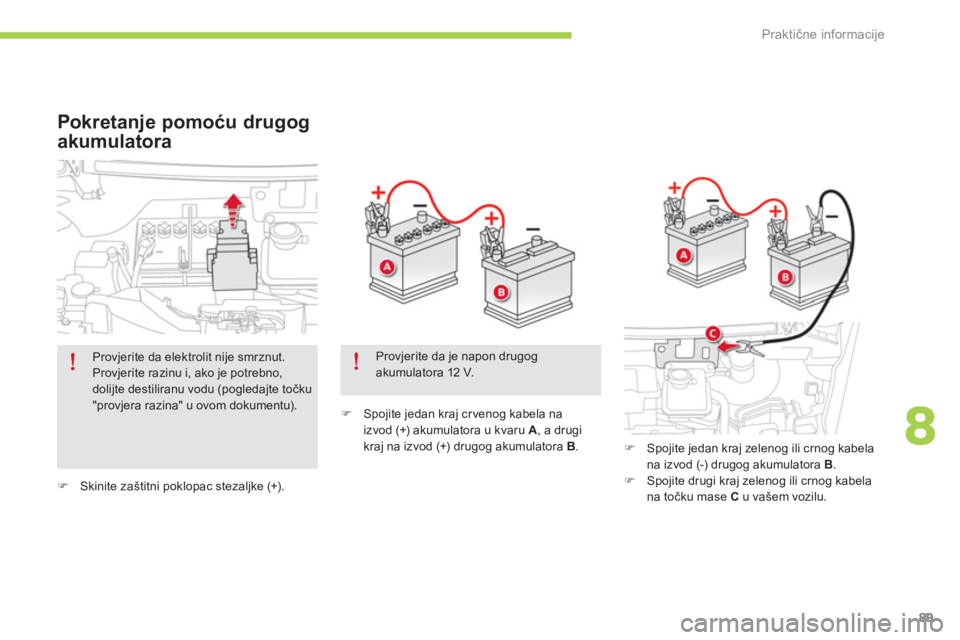

Pokretanje pomoću drugog
akumulatora
)
Spojite jedan kraj zelenog ili crnog kabela na izvod (-) drugog akumulatora B.)
Spojite drugi kraj zelenog ili crnog kabelana točku mase C
u vašem vozilu.



Provjerite da elektrolit nije smrznut.
Provjerite razinu i, ako je potrebno, dolijte destiliranu vodu (pogledajte točku"provjera razina" u ovom dokumentu).
Provjerite da je napon drugogakumulatora 12 V.

Praktične informacije
90

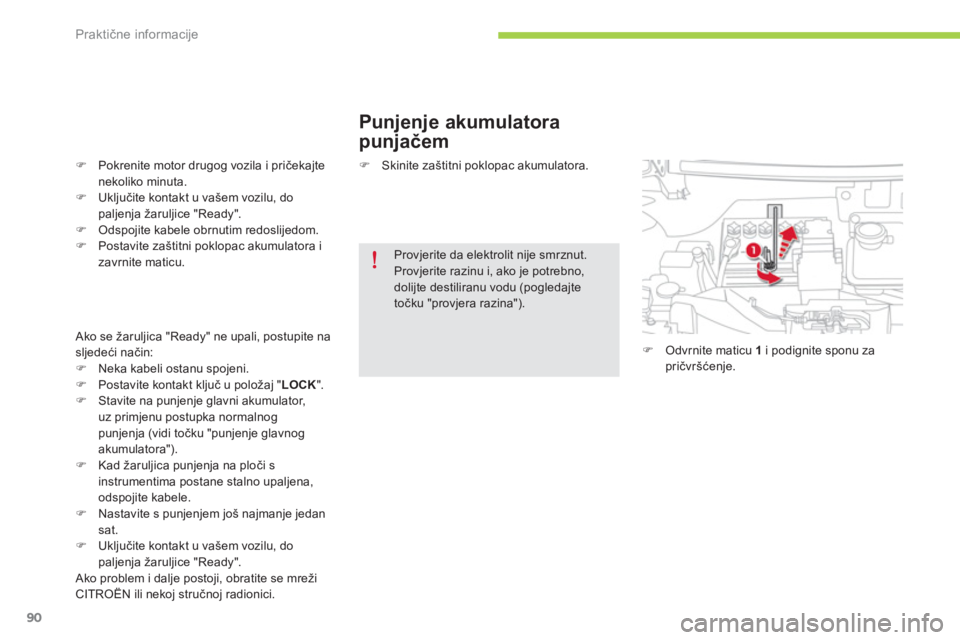

Punjenje akumulatora
punjačem
)Pokrenite motor drugog vozila i pričekajtenekoliko minuta. )Uključite kontakt u vašem vozilu, do paljenja žaruljice "Ready".
)Odspojite kabele obrnutim redoslijedom.)Postavite zaštitni poklopac akumulatora i zavrnite maticu.


Ako se žaruljica "Ready" ne upali, postupite nasljedeći način: )Neka kabeli ostanu spojeni. )Postavite kontakt ključ u polo

8
Praktične informacije
91

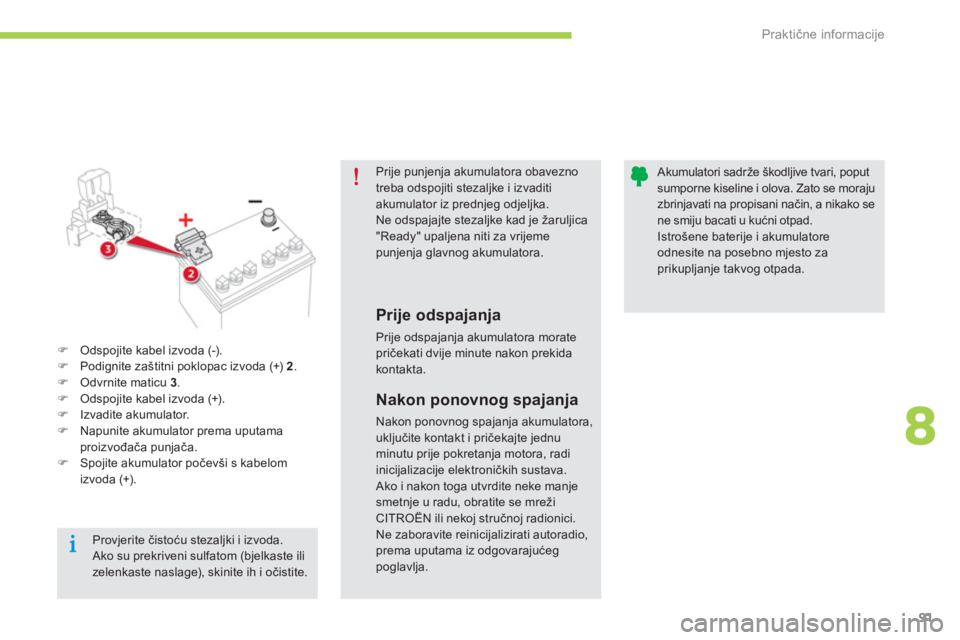

Prije punjenja akumulatora obaveznotreba odspojiti stezaljke i izvaditiakumulator iz prednjeg odjeljka.Ne odspajajte stezaljke kad je žaruljica "Ready" upaljena niti za vrijeme punjenja glavnog akumulatora.
Prije odspajanja
Prije odspajanja akumulatora morate pričekati dvije minute nakon prekida kontakta.


Akumulatori sadrže škodljive tvari, poput sumporne kiseline i olova. Zato se moraju zbrinjavati na propisani način, a nikako se ne smiju bacati u kućni otpad.
Istrošene baterije i akumulatoreodnesite na posebno mjesto zaprikupljanje takvog otpada.



)Odspojite kabel izvoda (-).)Podignite zaštitni poklopac izvoda (+) 2 . )Odvrnite maticu 3.)Odspojite kabel izvoda (+). )Izvadite akumulator. )Napunite akumulator prema uputamaproizvođača punjača.)Spojite akumulator počevši s kabelom
izvoda (+).
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte jednuminutu prije pokretanja motora, radiinicijalizacije elektroničkih sustava. Ako i nakon toga utvrdite neke manjesmetnje u radu, obratite se mrežiCITROËN ili nekoj stručnoj radionici.Ne zaboravite reinicijalizirati autoradio, prema uputama iz odgovarajućegpoglavlja.


Provjerite čistoću stezaljki i izvoda. Ako su prekriveni sulfatom (bjelkaste ili zelenkaste naslage), skinite ih i očistite.

Praktične informacije
92
Taj pribor je spremljen u kutiji, ispod stražnjeklupe, na desnoj strani. Zato je za pristup priboru potrebno skinutistražnje sjedište.
To je kompletan sustav koji se sastoji od
kompresora i bočice sa sredstvom za ispunu i
koji omogućuje privremeni popravakgume,
kako biste mogli otići do najbli

8
Praktične informacije
93
1.Kompresor 12 V, s ugrađenim
manometrom, za mjerenje i podešavanje
tlaka u gumi.

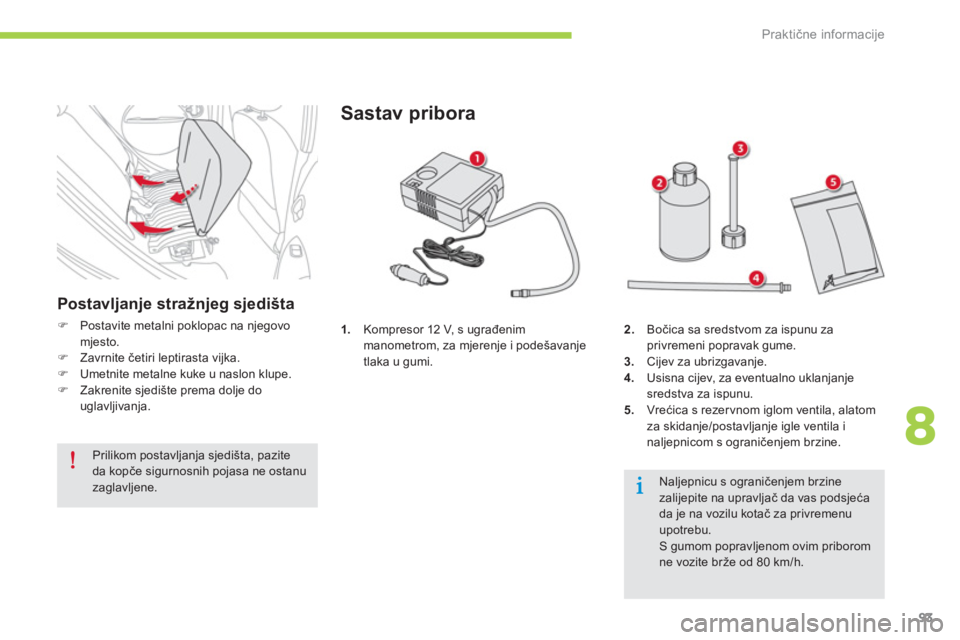

Sastav pribora
2.Bočica sa sredstvom za ispunu za privremeni popravak gume. 3.Cijev za ubrizgavanje.4.Usisna cijev, za eventualno uklanjanje sredstva za ispunu.
5.Vrećica s rezervnom iglom ventila, alatom
za skidanje/postavljanje igle ventila i naljepnicom s ograničenjem brzine.

Naljepnicu s ograničenjem brzine zalijepite na upravljač da vas podsjećada je na vozilu kotač za privremenuupotrebu.
S gumom popravljenom ovim priborom ne vozite brže od 80 km/h.



Postavljanje stražnjeg sjedišta
)Postavite metalni poklopac na njegovomjesto. )Zavrnite četiri leptirasta vijka. )Umetnite metalne kuke u naslon klupe.)Zakrenite sjedište prema dolje do
uglavljivanja.

Prilikom postavljanja sjedišta, paziteda kopče sigurnosnih pojasa ne ostanuzaglavljene.

Praktične informacije
94
Postupak popravka
1. Z apunjavanje
)Prekinite kontakt.)Na naljepnici s ograničenjem brzine
označite kotač koji se popravlja i zalijepiteje na obruč upravljača da vas podsjeća da je na vozilu kotač za privremenu upotrebu. )Protresite bočicu sa sredstvom za ispunu,
skinite čep i zavrnite cijev za ubrizgavanje.
) Skinite kapicu ventila s gume koju trebapopraviti.)
Priloženim alatom odvrnite iglu ventila ičuvajte je na nekom čistom mjestu.)
Priključite cijev za ubrizgavanje na ventilgume koju treba popraviti.
)Rukom više puta pritisnite bočicu sasredstvom za ispunu (s otvorom prema
dolje) tako da cjelokupno sredstvo budeubrizgano u gumu.)Skinite cijev za ubrizgavanje.)Postavite iglu ventila i zavrnite je priloženim alatom.

Pazite, to sredstvo je škodljivo ako se proguta i nadražuje oči (sadrži, na primjer, etilen-glikol, kolofonij...).Zato ga držite izvan dohvata djece.Rok upotrebe tekućine naveden je na bočici. Nakon upotrebe, ne bacajte bočicu u prirodu nego je odnesite u mrežu CITROËN ili na neko
drugo mjesto za prikupljanje takvog otpada. Ne zaboravite nabaviti novu bočicu u mreži CITROËN ili u nekoj stručnoj radionici.

Izbjegavajte izvlačiti strano tijelo koje jeušlo u gumu.

8
Praktične informacije
95

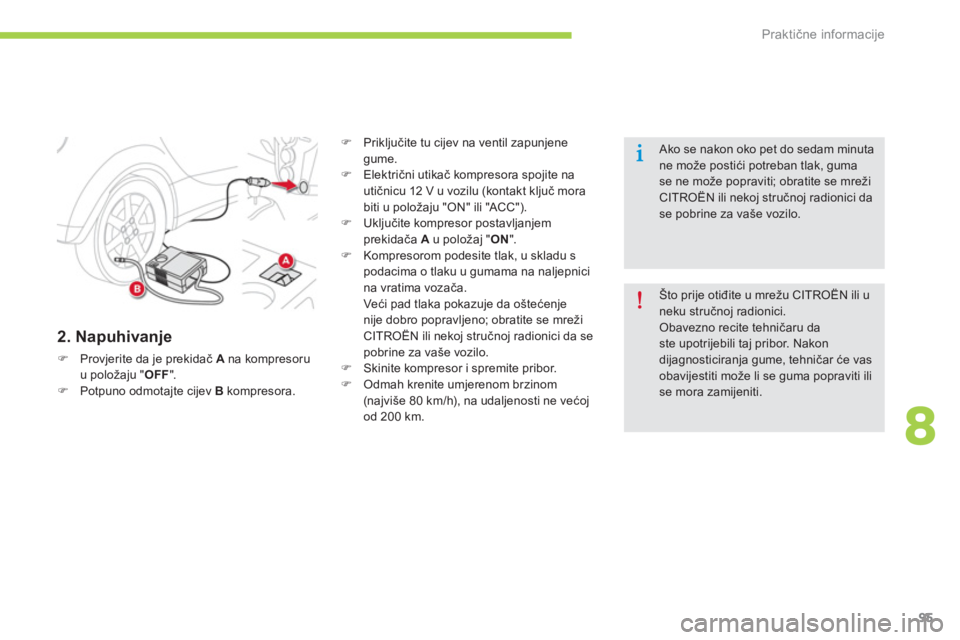

2. Napuhivanje
)Provjerite da je prekidač Ana kompresoru
u položaju "OFF
".)Potpuno odmotajte cijev B
kompresora.
)
Priključite tu cijev na ventil zapunjene
gume.)
Električni utikač kompresora spojite nautičnicu 12 V u vozilu (kontakt ključ morabiti u položaju "ON" ili "ACC").)
Uključite kompresor postavljanjem
prekidača
Au položaj " ON
". )
Kompresorom podesite tlak, u skladu s
podacima o tlaku u gumama na naljepnicina vratima vozača.
Veći pad tlaka pokazuje da oštećenje
nije dobro popravljeno; obratite se mreži CITROËN ili nekoj stručnoj radionici da se
pobrine za vaše vozilo.
) Skinite kompresor i spremite pribor.)
Odmah krenite umjerenom brzinom (najviše 80 km/h), na udaljenosti ne većojod 200 km.



Što prije otiđite u mrežu CITROËN ili u neku stručnoj radionici.Obavezno recite tehničaru da ste upotrijebili taj pribor. Nakon dijagnosticiranja gume, tehničar će vasobavijestiti može li se guma popraviti ilise mora zamijeniti.



Ako se nakon oko pet do sedam minuta ne može postići potreban tlak, guma se ne može popraviti; obratite se mrežiCITROËN ili nekoj stručnoj radionici dase pobrine za vaše vozilo.

Praktične informacije
96

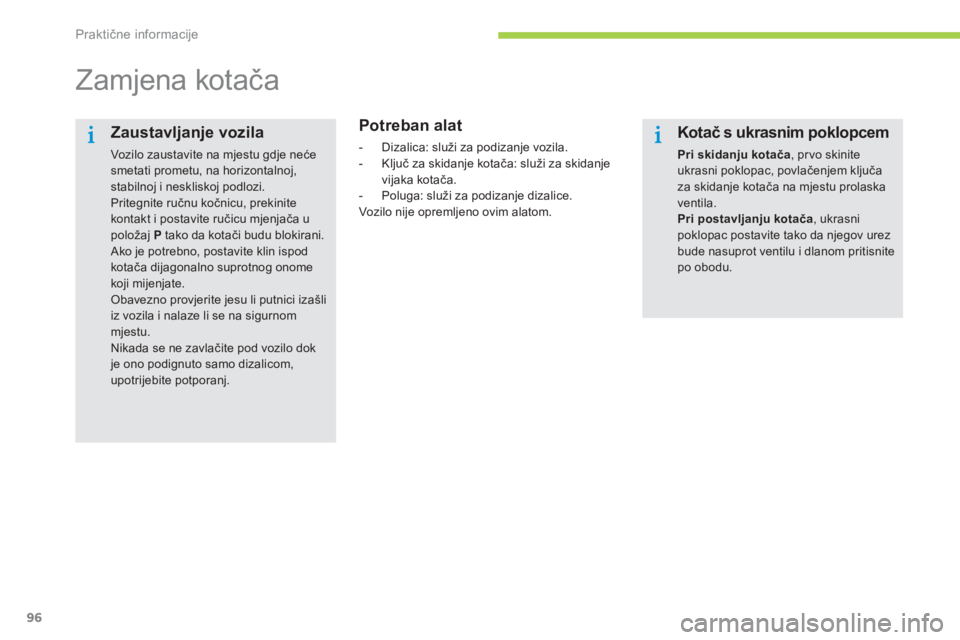

Zamjena kotača


Potreban alat



- Dizalica: služi za podizanje vozila.

- Kl
juč za skidanje kotača: služi za skidanje
vijaka kotača.

- Poluga: služi za podizanje dizalice.
Vozilo nije opremljeno ovim alatom.

Zaustavljanje vozila

Vozilo zaustavite na mjestu gdje neće smetati prometu, na horizontalnoj, stabilnoj i neskliskoj podlozi.
Pritegnite ručnu kočnicu, prekinitekontakt i postavite ručicu mjenjača u
polo

8
Praktične informacije
97
) Otpustite vijke ključem za skidanje kotača.)
Dizalicu postavite na jedno od dva predviđena mjesta, sprijeda Aili straga B
, najbližeg kotaču koji mijenjate.

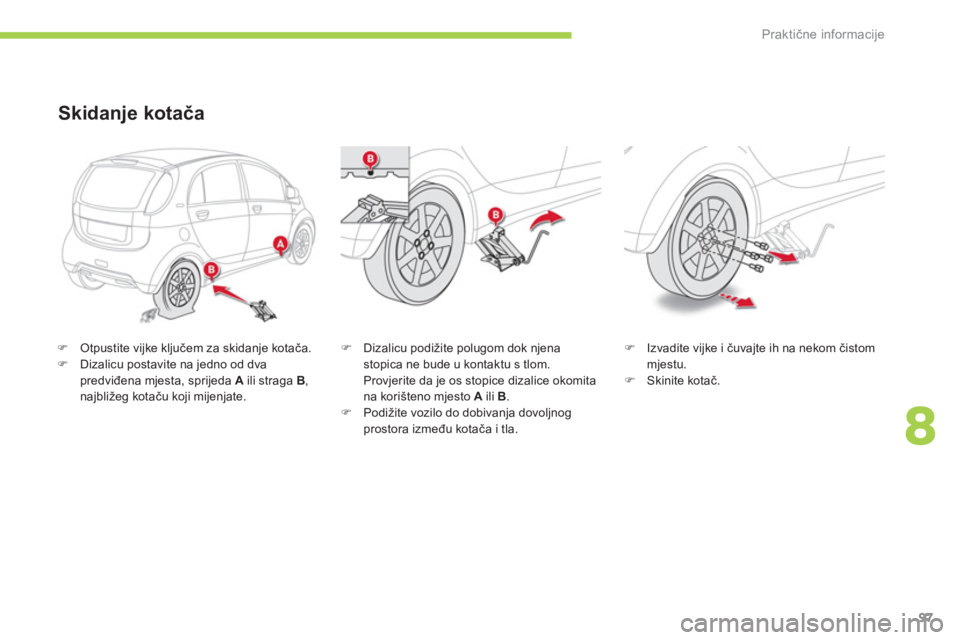

Skidanje kotača
)
Dizalicu podižite polugom dok njena stopica ne bude u kontaktu s tlom. Provjerite da je os stopice dizalice okomita
na korišteno mjesto A
ili B . )
Podižite vozilo do dobivanja dovoljnogprostora između kotača i tla.

)
Izvadite vijke i čuvajte ih na nekom čistom mjestu.)
Skinite kotač.

Praktične informacije
98
Postavljanje kotača
)Kotač postavite na glavčinu. )Rukom do kraja zavrnite vijke. )Pritegnite vijke ključem za skidanje kotača.

)
Do kraja spustite vozilo. )
Sklopite dizalicu i uklonite je.)Do kraja zategnite vijke ključem za skidanje
kotača.



Nakon zamjene kotača

U mreži CITROËN ili u nekoj stručnoj radionici što prije dajte provjeritizategnutost vijaka i tlak u novomkotaču.
