Sostituzione delle lampadine
delle luci di posizione
F ruotare il portalampada verso sinistra e rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine dei
fari abbaglianti
F ruotare il porta lampada verso sinistra e rimuoverlo.
F

P
remere la linguetta e rimuovere la
lampadina.
F

S
ostituire la lampadina.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine
degli indicatori di direzione
F ruotare il portalampada verso sinistra e rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.
Le lampadine color ambra, devono
essere sostituite con lampadine di pari
caratteristiche e colore.
8
in caso di panne

130
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

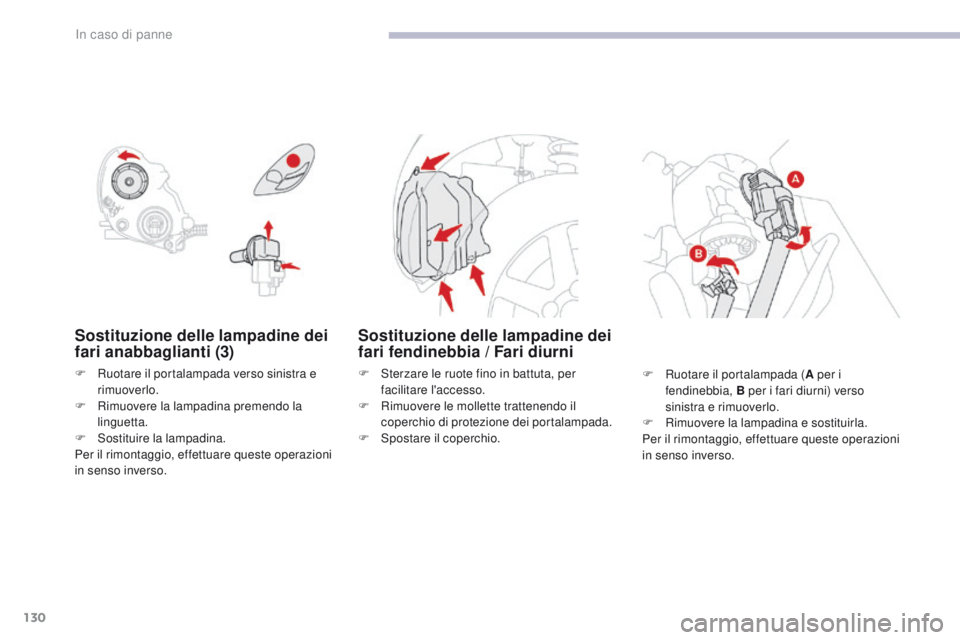

Sostituzione delle lampadine dei
fari anabbaglianti (3)
F ruotare il portalampada verso sinistra e rimuoverlo.
F
r
im
uovere la lampadina premendo la
linguetta.
F

S
ostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione delle lampadine dei
fari fendinebbia / Fari diurni
F Sterzare le ruote fino in battuta, per facilitare l'accesso.
F
r
i
muovere le mollette trattenendo il
coperchio di protezione dei portalampada.
F

Sp
ostare il coperchio. F
ru otare il portalampada (A per i
fendinebbia, B per i fari diurni) verso
sinistra e rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
in caso di panne

131
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
1. Luci di stop / Luci di posizione (21 W / 15 W o diodi).
2.
I

ndicatori di direzione (W Y21W - 21 W).
3.
L

uci di retromarcia (W21W - 21 W).

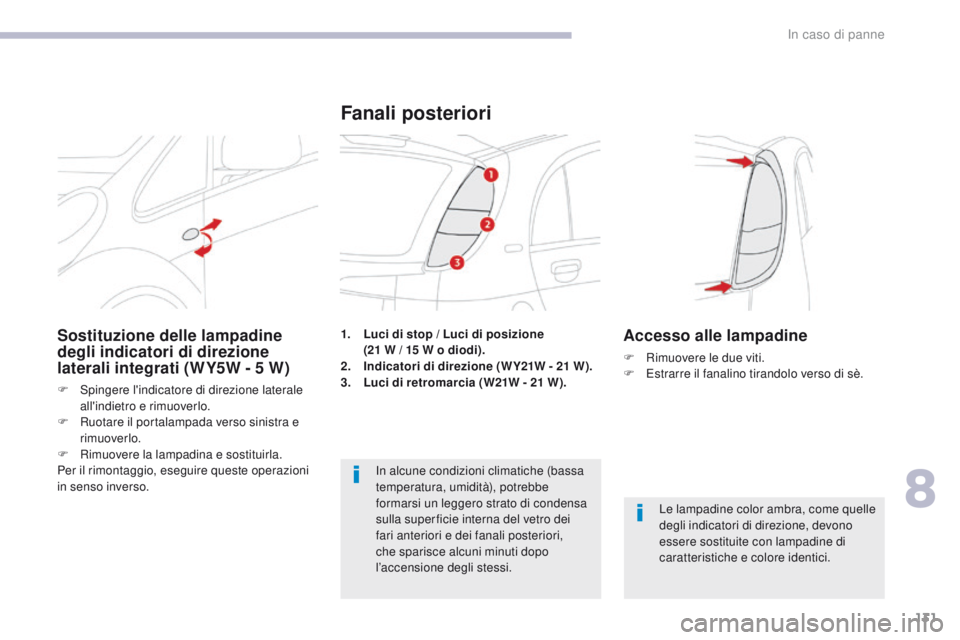

Fanali posteriori
Le lampadine color ambra, come quelle
degli indicatori di direzione, devono
essere sostituite con lampadine di
caratteristiche e colore identici.
in a

lcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che sparisce alcuni minuti dopo
l’accensione degli stessi.
Sostituzione delle lampadine
degli indicatori di direzione
laterali integrati (WY5W - 5 W)
F Spingere l'indicatore di direzione laterale all'indietro e rimuoverlo.
F
r
u
otare il portalampada verso sinistra e
rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Accesso alle lampadine
F rimuovere le due viti.
F E strarre il fanalino tirandolo verso di sè.
8
in caso di panne

132
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
Sostituzione degli indicatori di
direzione
Sostituzione delle lampadine
delle luci di stop / luci di
posizione (Diodi)
Qualsiasi intervento sui fari a diodi deve
essere effettuato dalla rete Ci troën o da un
riparatore qualificato.
Sostituzione delle lampadine dei
fanalini di retromarciaSostituzione delle lampadine delle luci
di stop / luci di posizione (21 W / 15 W)
F ruotare il portalampada verso sinistra e
rimuoverlo.
F
t
ir
are la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso. F
ru otare il portalampada verso sinistra ed
estrarlo.
F
t
ir
are la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso. F
ru otare il portalampada verso sinistra ed
estrarlo.
F
t
ir
are la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
in caso di panne

133
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
Sostituzione della lampadina del
fanalino fendinebbia (W21W - 21W)
F rimuovere il coperchio.
F ru otare il portalampada verso sinistra e
rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione della 3ª luce di stop
(W5W - 5W)
F rimuovere le due viti.
F rim uovere il porta lampada.
F

S
taccare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione delle luci della targa
(W5W - 5W)
F Spingere il coperchio verso l'interno.
F ru otare il portalampada e rimuoverlo.
F

E
strarre la lampada e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
8
in caso di panne

134
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

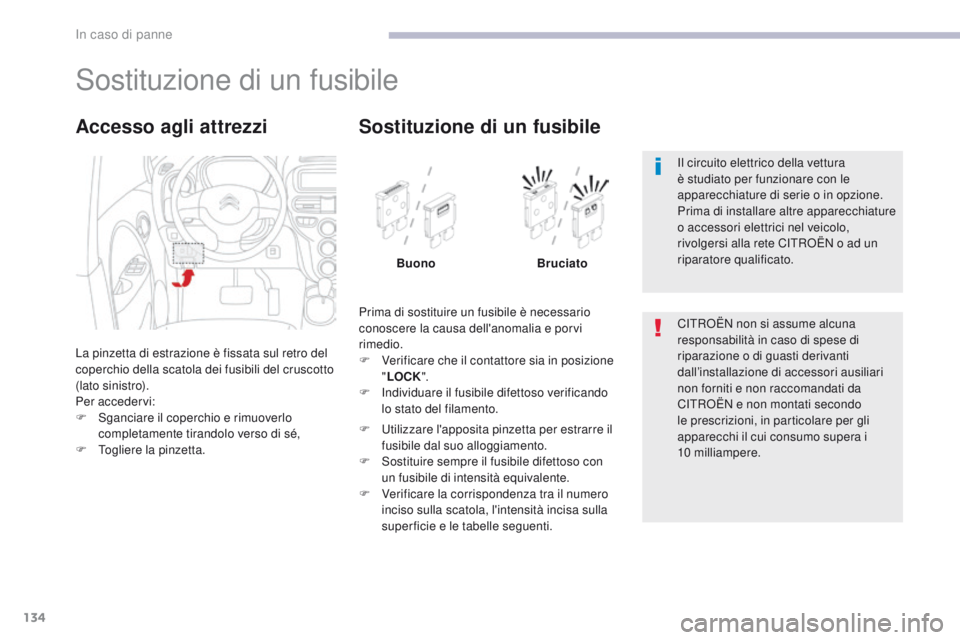

Sostituzione di un fusibile
La pinzetta di estrazione è fissata sul retro del
coperchio della scatola dei fusibili del cruscotto
(lato sinistro).
Per accedervi:
F
S
ganciare il coperchio e rimuoverlo
completamente tirandolo verso di sé,
F
t
o
gliere la pinzetta.
Accesso agli attrezzi
Prima di sostituire un fusibile è necessario
conoscere la causa dell'anomalia e porvi
rimedio.
F
V
erificare che il contattore sia in posizione
" LOCK ".
F
i ndividuare il fusibile difettoso verificando
lo stato del filamento.
Sostituzione di un fusibile
Buono Bruciato
F

U

tilizzare l'apposita pinzetta per estrarre il
fusibile dal suo alloggiamento.
F

S

ostituire sempre il fusibile difettoso con
un fusibile di intensità equivalente.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
super ficie e le tabelle seguenti. C
i

troën non si assume alcuna
responsabilità in caso di spese di
riparazione o di guasti derivanti
dall’installazione di accessori ausiliari
non forniti e non raccomandati da
C
i

troën e non montati secondo
le prescrizioni, in particolare per gli
apparecchi il cui consumo supera i
10


milliampere.
il c
ircuito elettrico della vettura
è studiato per funzionare con le
apparecchiature di serie o in opzione.
Prima di installare altre apparecchiature
o accessori elettrici nel veicolo,
rivolgersi alla rete C
i
troën o ad un
riparatore qualificato.
in caso di panne

135
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

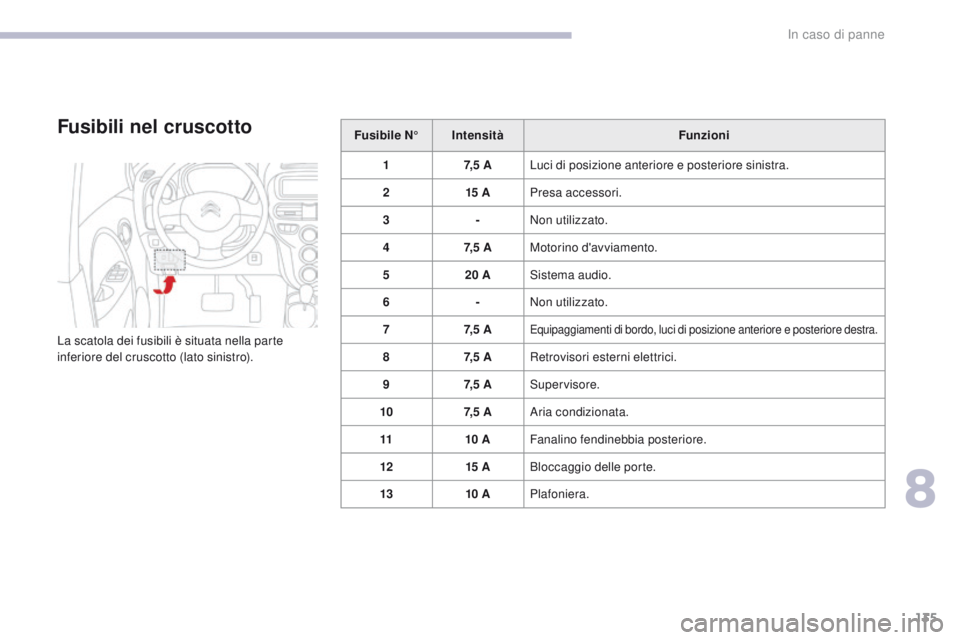

Fusibili nel cruscotto
La scatola dei fusibili è situata nella parte
inferiore del cruscotto (lato sinistro).Fusibile N°
Intensità Funzioni
1 7, 5 ALuci di posizione anteriore e posteriore sinistra.
2 15 APresa accessori.
3 -
no
n utilizzato.
4 7, 5 AMotorino d'avviamento.
5 20 ASistema audio.
6 -
no
n utilizzato.
7 7, 5 AEquipaggiamenti di bordo, luci di posizione anteriore e posteriore destra.
87, 5 Are trovisori esterni elettrici.
9 7, 5 ASupervisore.
10 7, 5 AAria condizionata.
11 10 AFanalino fendinebbia posteriore.
12 15 ABloccaggio delle porte.
13 10 A Plafoniera.
8
in caso di panne

136
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

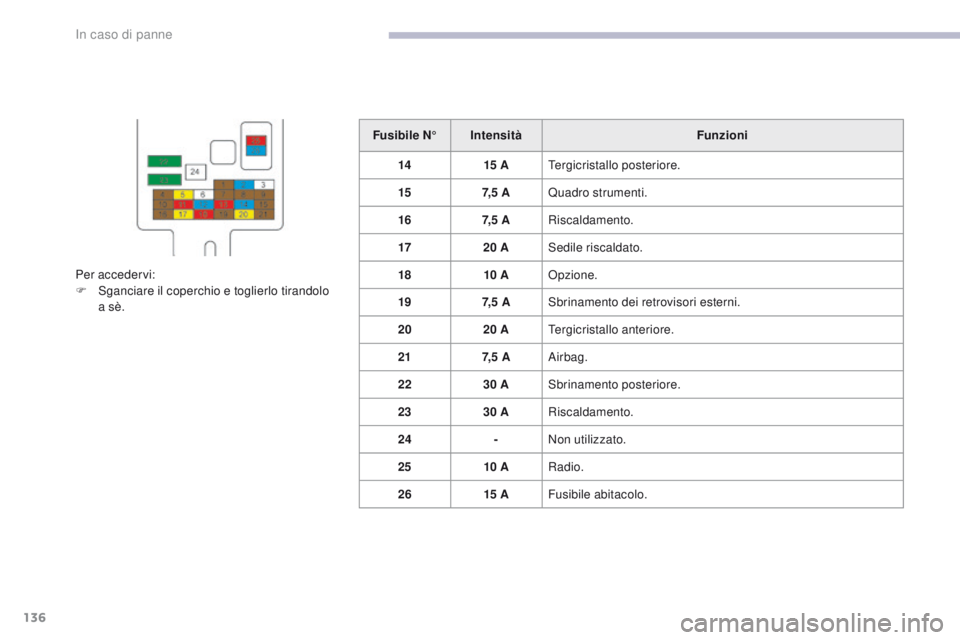

Fusibile N°Intensità Funzioni
14 15 A
ter

gicristallo posteriore.
15 7, 5 A Quadro strumenti.
16 7, 5 A
ri

scaldamento.
17 20 ASedile riscaldato.
18 10 A
op

zione.
19 7, 5 ASbrinamento dei retrovisori esterni.
20 20 A
te

rgicristallo anteriore.
21 7, 5 AAirbag.
22 30 ASbrinamento posteriore.
23 30 A
ri

scaldamento.
24 -
no

n utilizzato.
25 10 A
ra

dio.
26 15 AFusibile abitacolo.
Per accedervi:
F

S

ganciare il coperchio e toglierlo tirandolo
a sè.
in caso di panne

137
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
Fusibile N°Intensità Funzioni
1 -
no

n utilizzato.
2 30 AFusibile interno.
3 40 AMotore elettrico.
4 40 AVentilatore del radiatore.
5 40 AAlzacristalli elettrici.
6 30 APompa del vuoto.
7 15 ACalcolatore della batteria principale.
8 15 A
te

rza luce di stop.
9 15 AFari fendinebbia anteriori.
10 15 APompa dell'acqua.

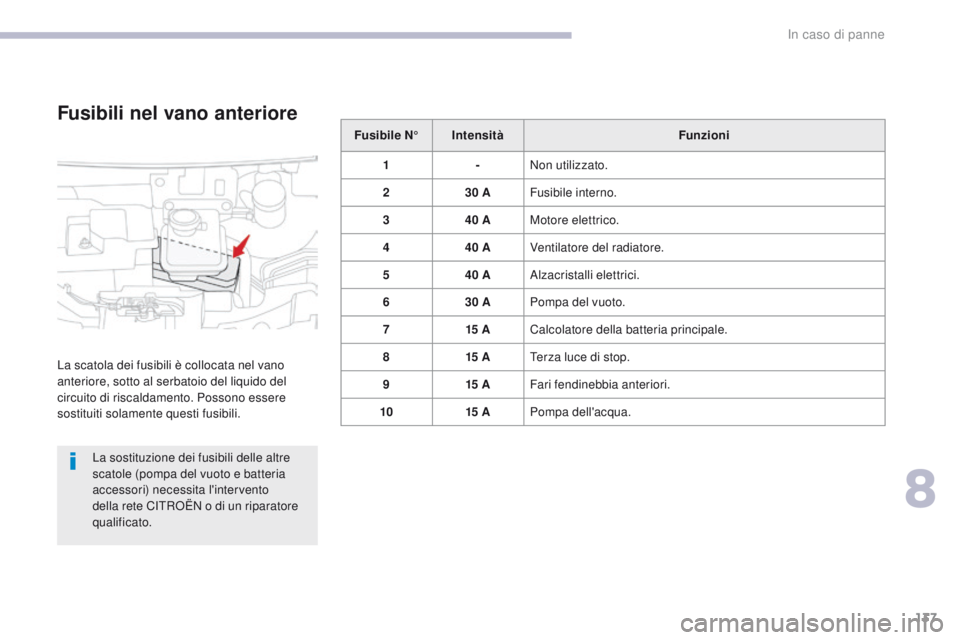

Fusibili nel vano anteriore
La scatola dei fusibili è collocata nel vano
anteriore, sotto al serbatoio del liquido del
circuito di riscaldamento. Possono essere
sostituiti solamente questi fusibili.
La sostituzione dei fusibili delle altre
scatole (pompa del vuoto e batteria
accessori) necessita l'intervento
della rete C
i

troën o di un riparatore
qualificato.
8
in caso di panne

138
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
Accesso ai fusibili
F Aprire il cofano.
F S ganciare il coperchio e rimuoverlo
completamente tirandolo a sé.
F

S
ostituire il fusibile.
F

D
opo l'intervento, richiudere con cura il
coperchio per assicurare l'impermeabilità
della scatola dei fusibili. Fusibile N°
Intensità Funzioni
11 10 ACaricatore a bordo.
12 10 A
in
dicatori di direzione.
13 10 AFari diurni.
14 10 AContattore antifurto.
15 15 AVentilatore batteria.
16 10 ACompressore della climatizzazione.
17 20 AFaro anabbagliante destro.
18 20 AFaro anabbagliante sinistro, regolazione dei fari.
19 10 AFaro abbagliante destro.
20 10 AFaro anabbagliante sinistro.
