CITROEN C-ZERO 2017 Návod na použití (in Czech)

99

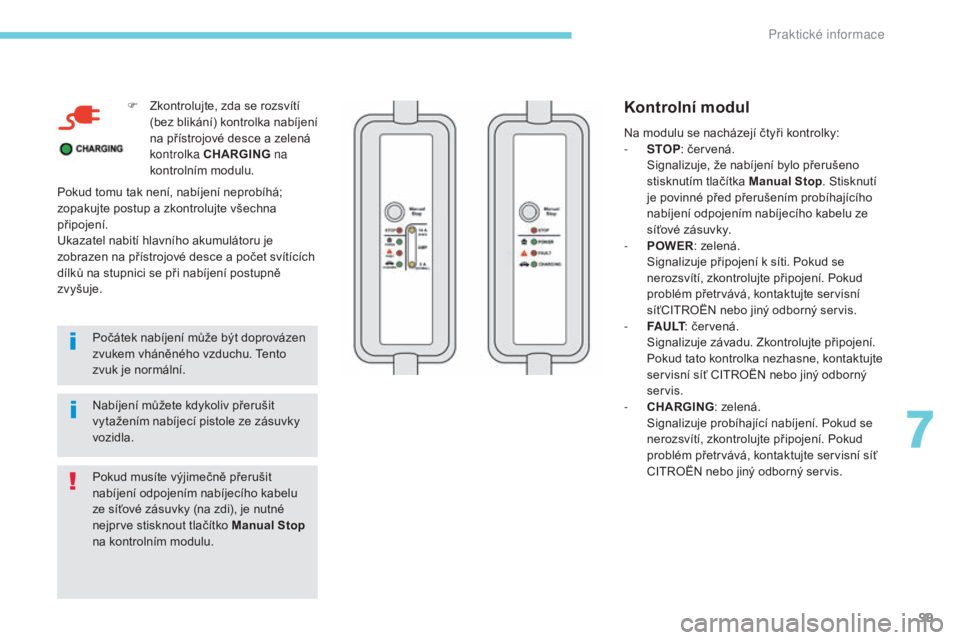

F Zkontrolujte, zda se rozsvítí (bez blikání) kontrolka nabíjení
na přístrojové desce a zelená
kontrolka CHARGING na
kontrolním modulu.
Počátek nabíjení může být doprovázen
zvukem vháněného vzduchu. Tento
zvuk je normální.
Nabíjení můžete kdykoliv přerušit
vytažením nabíjecí pistole ze zásuvky
vozidla.
Pokud tomu tak není, nabíjení neprobíhá;
zopakujte postup a zkontrolujte všechna
připojení.
Ukazatel nabití hlavního akumulátoru je
zobrazen na přístrojové desce a počet svítících
dílků na stupnici se při nabíjení postupně
zvyšuje.
Pokud musíte výjimečně přerušit
nabíjení odpojením nabíjecího kabelu
ze síťové zásuvky (na zdi), je nutné
nejprve stisknout tlačítko Manual Stop
na kontrolním modulu.Kontrolní modul
Na modulu se nacházejí čtyři kontrolky:
- S TOP: červená.
S

ignalizuje, že nabíjení bylo přerušeno
stisknutím tlačítka Manual Stop . Stisknutí
je povinné před přerušením probíhajícího
nabíjení odpojením nabíjecího kabelu ze
síťové zásuvky.
-

P
OWER : zelená.
S

ignalizuje připojení k síti. Pokud se
nerozsvítí, zkontrolujte připojení. Pokud
problém přetrvává, kontaktujte servisní
síťCITROËN nebo jiný odborný servis.
-

F
A U LT : červená.
S

ignalizuje závadu. Zkontrolujte připojení.
Pokud tato kontrolka nezhasne, kontaktujte
servisní síť CITROËN nebo jiný odborný
servis.
-

C
HARGING : zelená.
S

ignalizuje probíhající nabíjení. Pokud se
nerozsvítí, zkontrolujte připojení. Pokud
problém přetrvává, kontaktujte servisní síť
CITROËN nebo jiný odborný servis.
7
Praktick

100

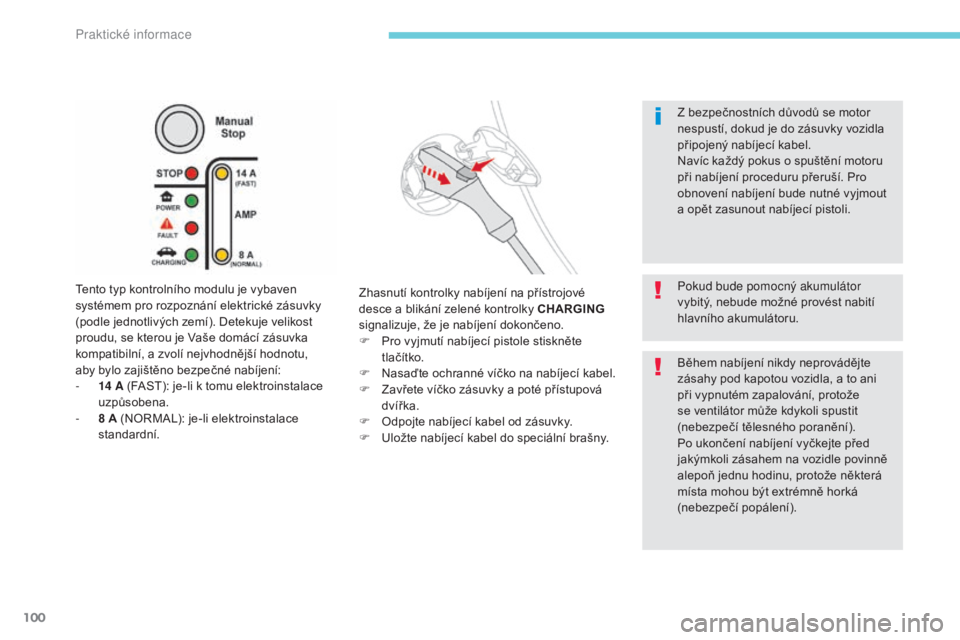

Tento typ kontrolního modulu je vybaven
systémem pro rozpoznání elektrické zásuvky
(podle jednotlivých zemí). Detekuje velikost
proudu, se kterou je Vaše domácí zásuvka
kompatibilní, a zvolí nejvhodnější hodnotu,
aby bylo zajištěno bezpečné nabíjení:
-
14
A (FAST): je-li k tomu elektroinstalace
uzpůsobena.
-

8
A (NORMAL): je-li elektroinstalace
standardní. Z bezpečnostních důvodů se motor
nespustí, dokud je do zásuvky vozidla
připojený nabíjecí kabel.
Navíc každý pokus o spuštění motoru
při nabíjení proceduru přeruší. Pro
obnovení nabíjení bude nutné vyjmout
a opět zasunout nabíjecí pistoli.
Zhasnutí kontrolky nabíjení na přístrojové
desce a blikání zelené kontrolky CHARGING
signalizuje, že je nabíjení dokončeno.
F

P
ro vyjmutí nabíjecí pistole stiskněte
tlačítko.
F

N
asaďte ochranné víčko na nabíjecí kabel.
F

Z
avřete víčko zásuvky a poté přístupová
dvířka.
F

O
dpojte nabíjecí kabel od zásuvky.
F

U
ložte nabíjecí kabel do speciální brašny.Pokud bude pomocný akumulátor
vybitý, nebude možné provést nabití
hlavního akumulátoru.
Během nabíjení nikdy neprovádějte
zásahy pod kapotou vozidla, a to ani
při vypnutém zapalování, protože
se ventilátor může kdykoli spustit
(nebezpečí tělesného poranění).
Po ukončení nabíjení vyčkejte před
jakýmkoli zásahem na vozidle povinně
alepoň jednu hodinu, protože některá
místa mohou být extrémně horká
(nebezpečí popálení).
Praktick

101

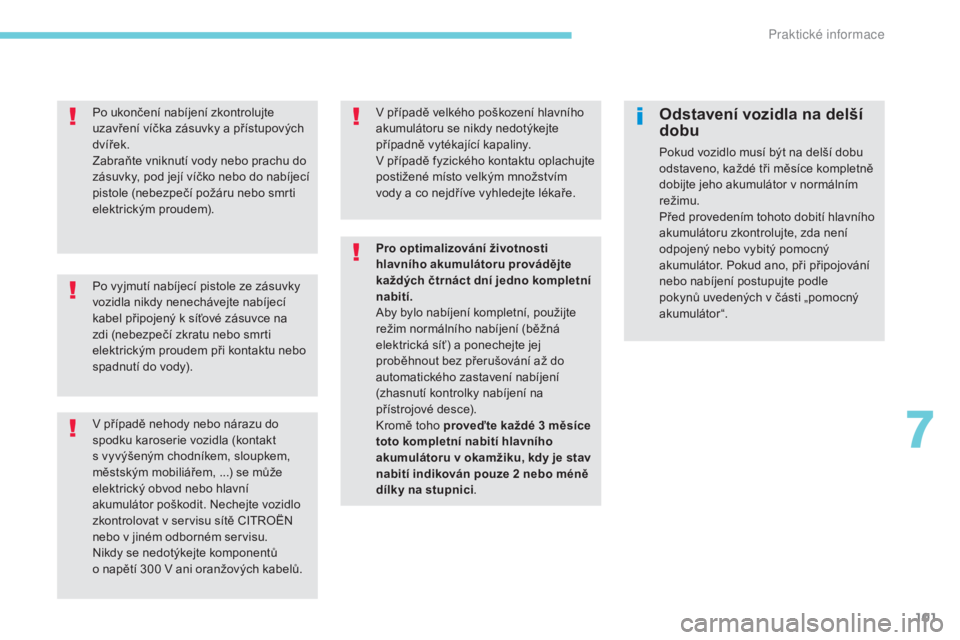

Po vyjmutí nabíjecí pistole ze zásuvky
vozidla nikdy nenechávejte nabíjecí
kabel připojený k síťové zásuvce na
zdi (nebezpečí zkratu nebo smrti
elektrickým proudem při kontaktu nebo
spadnutí do vody). Po ukončení nabíjení zkontrolujte
uzavření víčka zásuvky a přístupových
dvířek.
Zabraňte vniknutí vody nebo prachu do
zásuvky, pod její víčko nebo do nabíjecí
pistole (nebezpečí požáru nebo smrti
elektrickým proudem).
V případě nehody nebo nárazu do
spodku karoserie vozidla (kontakt
s vyvýšeným chodníkem, sloupkem,
městským mobiliářem,
...) se může
elektrický obvod nebo hlavní
akumulátor poškodit. Nechejte vozidlo
zkontrolovat v servisu sítě CITROËN
nebo v jiném odborném servisu.
Nikdy se nedotýkejte komponentů
o
napětí 300 V ani oranžových kabelů.
Odstavení vozidla na delší
dobu
Pokud vozidlo musí být na delší dobu
odstaveno, každé tři měsíce kompletně
dobijte jeho akumulátor v normálním
režimu.
Před provedením tohoto dobití hlavního
akumulátoru zkontrolujte, zda není
odpojený nebo vybitý pomocný
akumulátor. Pokud ano, při připojování
nebo nabíjení postupujte podle
pokynů uvedených v části „pomocný
akumulátor“.
V případě velkého poškození hlavního
akumulátoru se nikdy nedotýkejte
případně vytékající kapaliny.
V případě fyzického kontaktu oplachujte
postižené místo velkým množstvím
vody a co nejdříve vyhledejte lékaře.
Pro optimalizování životnosti
hlavního akumulátoru provádějte
každých čtrnáct dní jedno kompletní
nabití.

Aby bylo nabíjení kompletní, použijte
režim normálního nabíjení (běžná
elektrická síť) a ponechejte jej
proběhnout bez přerušování až do
automatického zastavení nabíjení
(zhasnutí kontrolky nabíjení na
přístrojové desce).
Kromě toho proveďte každé 3 měsíce
toto kompletní nabití hlavního
akumulátoru v okamžiku, kdy je stav
nabití indikován pouze 2 nebo méně
dílky na stupnici .
7
Praktick

102

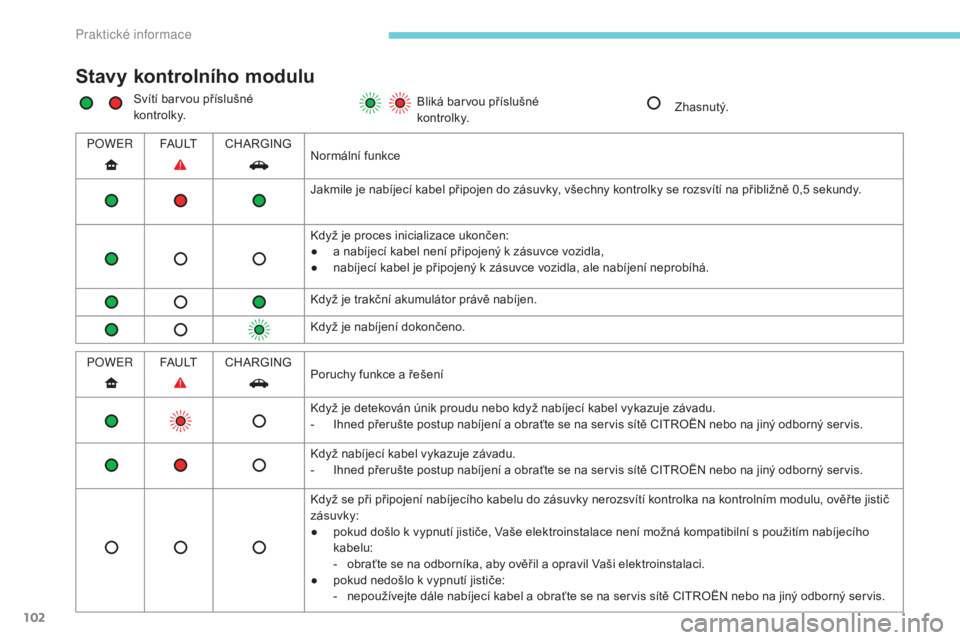

Stavy kontrolního modulu
Svítí barvou příslušné
ko nt r o lk y.Bliká barvou příslušné
ko nt r o lk y.
Zhasnutý.
P
oW

E
r
F
A U LT CHARGING
Normální funkce
Jakmile je nabíjecí kabel připojen do zásuvky, všechny kontrolky se rozsvítí na přibližně 0,5 sekundy.
Když je proces inicializace ukončen:
●

a n
abíjecí kabel není připojený k zásuvce vozidla,
●

n
abíjecí kabel je připojený k zásuvce vozidla, ale nabíjení neprobíhá.
Když je trakční akumulátor právě nabíjen.
Když je nabíjení dokončeno.
P
oW

E
r
F
A U LT CHARGING
Poruchy funkce a řešení
Když je detekován únik proudu nebo když nabíjecí kabel vykazuje závadu.
-

I
hned přerušte postup nabíjení a obraťte se na servis sítě CITROËN nebo na jiný odborný servis.
Když nabíjecí kabel vykazuje závadu.
-

I
hned přerušte postup nabíjení a obraťte se na servis sítě CITROËN nebo na jiný odborný servis.
Když se při připojení nabíjecího kabelu do zásuvky nerozsvítí kontrolka na kontrolním modulu, ověř te jistič
zásuvky:
●

p
okud došlo k vypnutí jističe, Vaše elektroinstalace není možná kompatibilní s použitím nabíjecího
kabelu:
-

o
braťte se na odborníka, aby ověřil a opravil Vaši elektroinstalaci.
●

p
okud nedošlo k vypnutí jističe:
-

n
epoužívejte dále nabíjecí kabel a obraťte se na servis sítě CITROËN nebo na jiný odborný servis.
Praktick

103
Použití veřejné dobíjecí stanice pro normální nabití
Některé veřejné dobíjecí stanice jsou vybaveny rovněž nabíjecím kabelem.
V tomto případě použijte poskytnutý nabíjecí kabel.
V režimu 3 je nabíjení omezeno na maximálně 16 A (bez ohledu na výkon stanice). Více informací o době nutné pro nabití naleznete v rubrice
Motor a hlavní akumulátor.
Pro nabití vozidla může být k dispozici několik typů elektrických zásuvek.
Před začátkem nabíjení určete typ zásuvky pomocí následující tabulky a vybavte se příslušným nabíjecím kabelem.
Zásuvka běžné domácí sítě Zásuvka „režim 3 - Typ 2“Zásuvka „režim 3 - Typ 3“
Kabel „režim 2“
(dodáván s vozidlem) Kabel
„režim 3 - Typ 2“
(prodáván jako příslušenství) Kabel „režim 3 - Typ 3“
(prodáván jako příslušenství)
7
Praktick

104
Zkontrolujte kompatibilitu nabíjecí
stanice a jejího nabíjecího kabelu
s vozidlem. F

S
tlačte západku 4 pro otevření víčka
z á su v k y.
F

Z
kontrolujte, zda se v zásuvce nenacházejí
cizí tělíska.

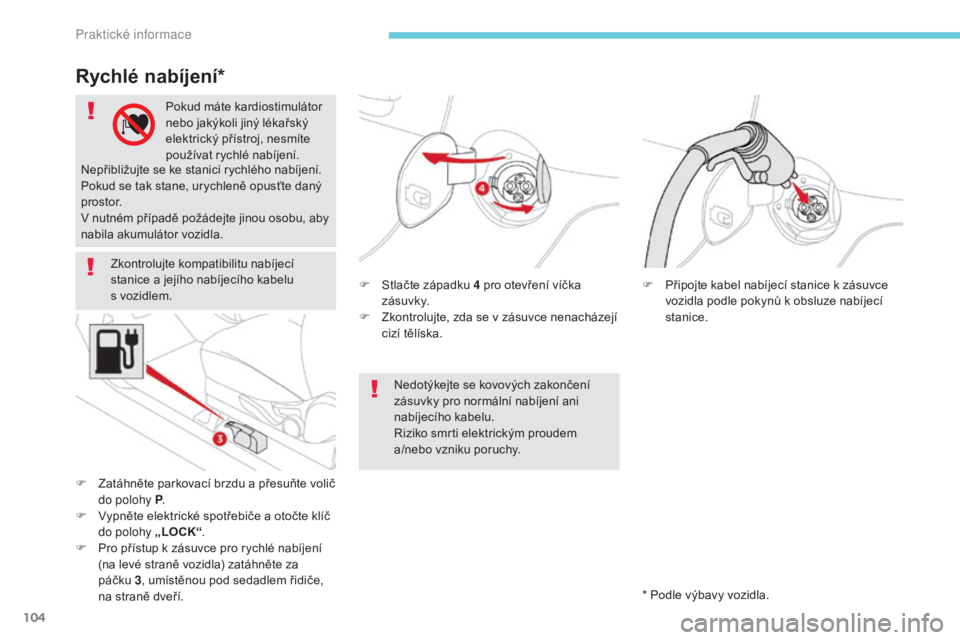

Rychlé nabíjení*
F Zatáhněte parkovací brzdu a přesuňte volič do polohy P .
F

V
ypněte elektrické spotřebiče a otočte klíč
do polohy „LOCK“ .
F

P
ro přístup k zásuvce pro rychlé nabíjení
(na levé straně vozidla) zatáhněte za
páčku
3, umístěnou pod sedadlem řidiče,
na straně dveří. Nedotýkejte se kovových zakončení
zásuvky pro normální nabíjení ani
nabíjecího kabelu.
Riziko smrti elektrickým proudem
a/nebo vzniku poruchy.
F
P
řipojte kabel nabíjecí stanice k zásuvce
vozidla podle pokynů k obsluze nabíjecí
stanice.
Pokud máte kardiostimulátor
nebo jakýkoli jiný lékařský
elektrický přístroj, nesmíte
používat rychlé nabíjení.
Nepřibližujte se ke stanici rychlého nabíjení.
Pokud se tak stane, urychleně opusťte daný
prostor.
V nutném případě požádejte jinou osobu, aby
nabila akumulátor vozidla.
* Podle výbavy vozidla.
Praktick

105
F Zkontrolujte, zda se nepřerušovaně rozsvítí kontrolka
nabíjení na přístrojové desce.
Rychlonabíjení se zastaví automaticky
při dosažení 80% nabití akumulátoru.
Zopakováním procedury je možné
dosáhnout 100% nabití. Čas potřebný
k dokončení nabíjení však bude
relativně dlouhý. Během rychlonabíjení se může
automaticky spustit klimatizace, aby
chladila hlavní akumulátor. Je tedy
normální slyšet zvenku chod ventilátoru
nebo zpozorovat loužičku vody pod
vozidlem. Z bezpečnostních důvodů se motor
nespustí, dokud je do zásuvky vozidla
připojený nabíjecí kabel.
Navíc každý pokus o spuštění motoru
při nabíjení proceduru přeruší. Pro
obnovení nabíjení bude nutné odpojit
a znovu připojit nabíjecí kabel a spustit
nabíjení v souladu s pokyny pro použití
nabíjecí stanice.Pokud je venkovní teplota nižší
než 0 °C, časy nabíjení mohou být
delší.
Pokud je teplota nižší než -25 °C,
nemusí být nabíjení uskutečnitelné.
Pokud tomu tak není, nabíjení neprobíhá;
zkontrolujte, zda jste nabíjecí kabel připojili
v souladu s pokyny pro používání nabíjecí
stanice. Zhasnutí kontrolky nabíjení na přístrojové
desce znamená, že je nabíjení dokončeno.
F

O
dpojte nabíjecí kabel v souladu s pokyny
pro používání nabíjecí stanice.
F

Z
avřete víčko zásuvky a poté přístupová
dvířka.
Po ukončení nabíjení zkontrolujte
uzavření víčka zásuvky a přístupových
dvířek.
Zabraňte vniknutí vody nebo prachu do
zásuvky, pod víčko nebo do nabíjecí
pistole. Riziko požáru nebo smrti
elektrickým proudem.
Odstavení vozidla na delší
dobu
Pokud vozidlo musí být na delší dobu
odstaveno, každé tři měsíce kompletně
dobijte jeho akumulátor v normální
režimu.
Před tímto dobíjením hlavního
akumulátoru zkontrolujte, zda není
odpojený nebo vybitý pomocný
akumulátor. Pokud tomu tak je, při
připojování nebo nabíjení postupujte
podle pokynů uvedených v části
„pomocný akumulátor“.
7
Praktick

106

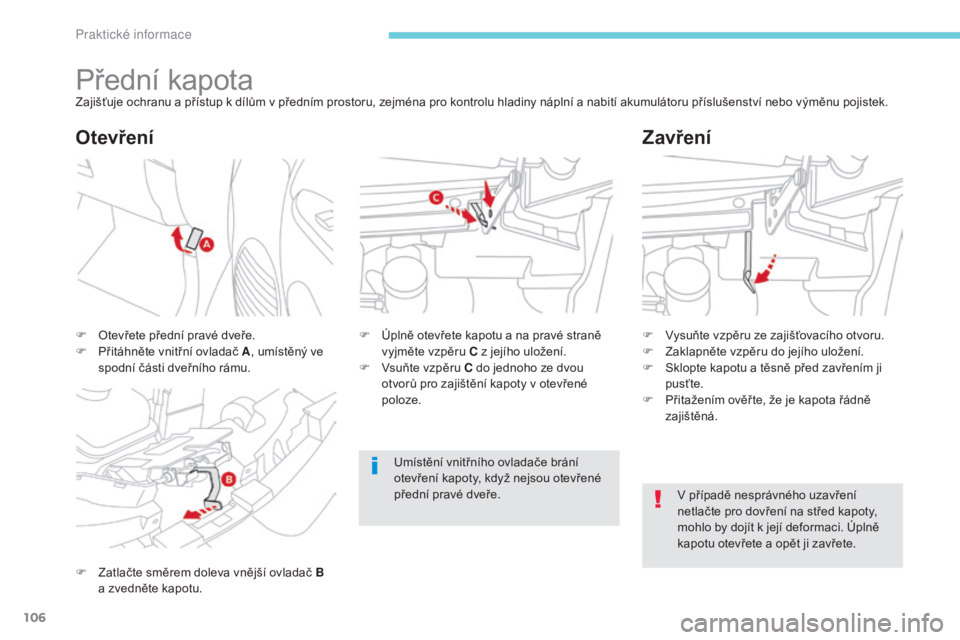

Přední kapotaZajišťuje ochranu a přístup k dílům v předním prostoru, zejména pro kontrolu hladiny náplní a nabití akumulátoru příslušenství nebo výměnu pojistek.
F
Z
atlačte směrem doleva vnější ovladač B
a zvedněte kapotu. F

Ú
plně otevřete kapotu a na pravé straně
vyjměte vzpěru C z jejího uložení.
F

V
suňte vzpěru C do jednoho ze dvou
otvorů pro zajištění kapoty v otevřené
poloze.
F

O
tevřete přední pravé dveře.
F

P
řitáhněte vnitřní ovladač A , umístěný ve
spodní části dveřního rámu.
Otevření Zavření
F Vysuňte vzpěru ze zajišťovacího otvoru.
F
Z aklapněte vzpěru do jejího uložení.
F

S
klopte kapotu a těsně před zavřením ji
pusťte.
F

P
řitažením ověř te, že je kapota řádně
zajištěná.
V případě nesprávného uzavření
netlačte pro dovření na střed kapoty,
mohlo by dojít k její deformaci. Úplně
kapotu otevřete a opět ji zavřete.
Umístění vnitřního ovladače brání
otevření kapoty, když nejsou otevřené
přední pravé dveře.
Praktick

107

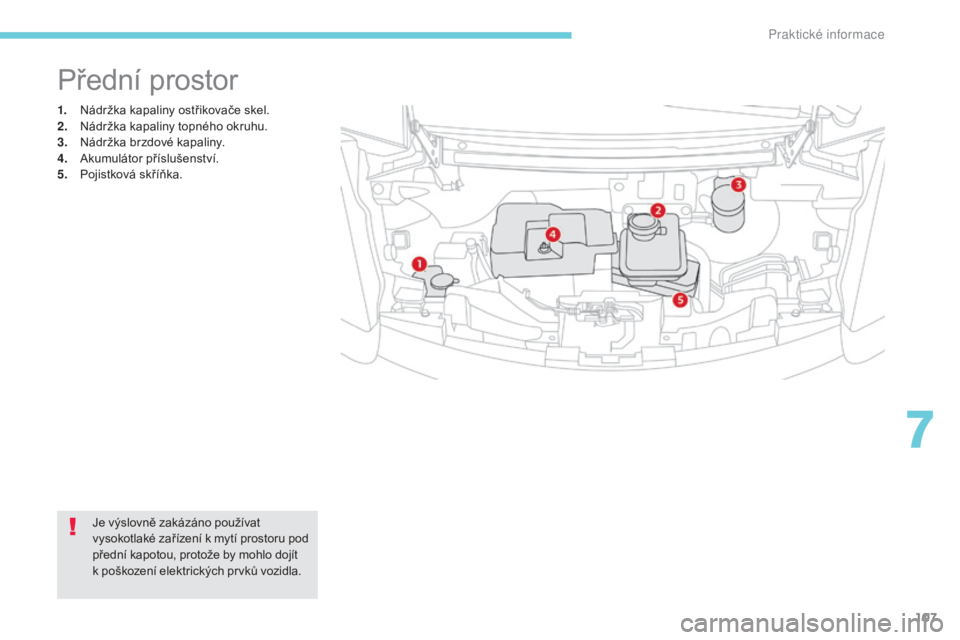

1. Nádržka kapaliny ostřikovače skel.
2. Nádržka kapaliny topného okruhu.
3.
N

ádržka brzdové kapaliny.
4.
A

kumulátor příslušenství.
5.
P

ojistková skříňka.
Přední prostor
Je výslovně zakázáno používat
vysokotlaké zařízení k mytí prostoru pod
přední kapotou, protože by mohlo dojít
k poškození elektrických prvků vozidla.
7
Praktick

108
Zadní prostorNalézá se pod podlážkou zavazadlového prostoru a je v něm uložena nádržka chladicí kapaliny.
F
O
tevřete zavazadlový prostor.
F

U
volněte adhezivní pásek upevnění
koberce.
F

V
yjměte koberec zavazadlového prostoru. F

D
emontujte čtyři křídlové šrouby.
F

D
emontujte ochranné víko.F

Z
kontrolujte množství chladicí kapaliny
a v případě potřeby proveďte její doplnění.
Více informací o Kontrole hladiny
náplní naleznete v příslušné rubrice.
Při zásahu v tomto prostoru dodržujte
bezpečnostní pokyny uvedené na
štítcích.
Praktick
