Page 11 of 312

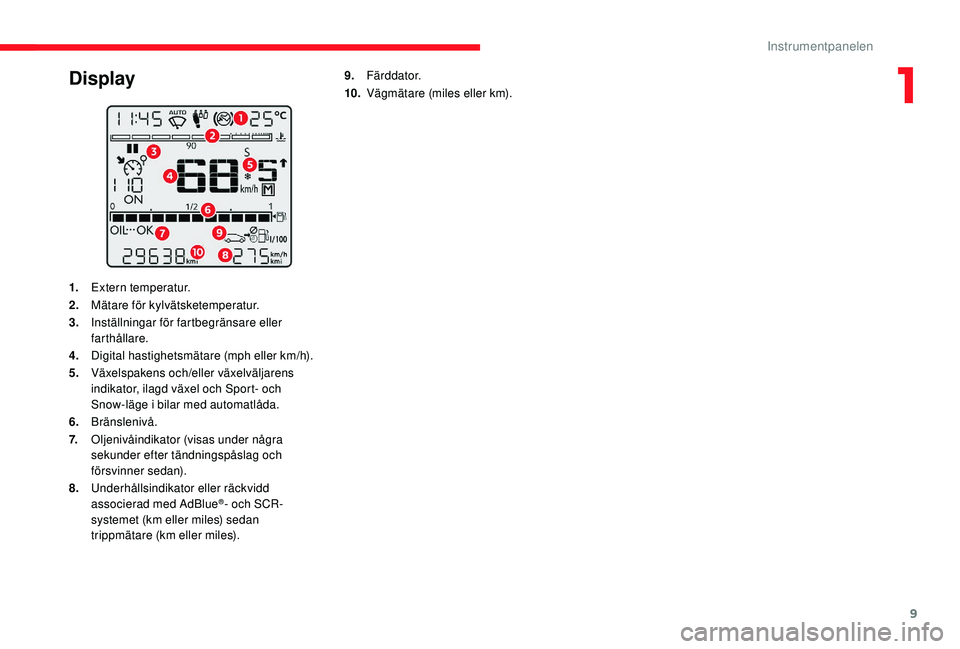

9
Display
1.Extern temperatur.
2. Mätare för kylvätsketemperatur.
3. Inställningar för fartbegränsare eller
farthållare.
4. Digital hastighetsmätare (mph eller km/h).
5. Växelspakens och/eller växelväljarens
indikator, ilagd växel och Sport- och
Snow-läge i bilar med automatlåda.
6. Bränslenivå.
7. Oljenivåindikator (visas under några
sekunder efter tändningspåslag och
försvinner sedan).
8. Underhållsindikator eller räckvidd
associerad med AdBlue
®- och SCR-
systemet (km eller miles) sedan
trippmätare (km eller miles). 9.
Fä r d d a t o r.
10. Vägmätare (miles eller km).
1
Instrumentpanelen
Page 12 of 312
10

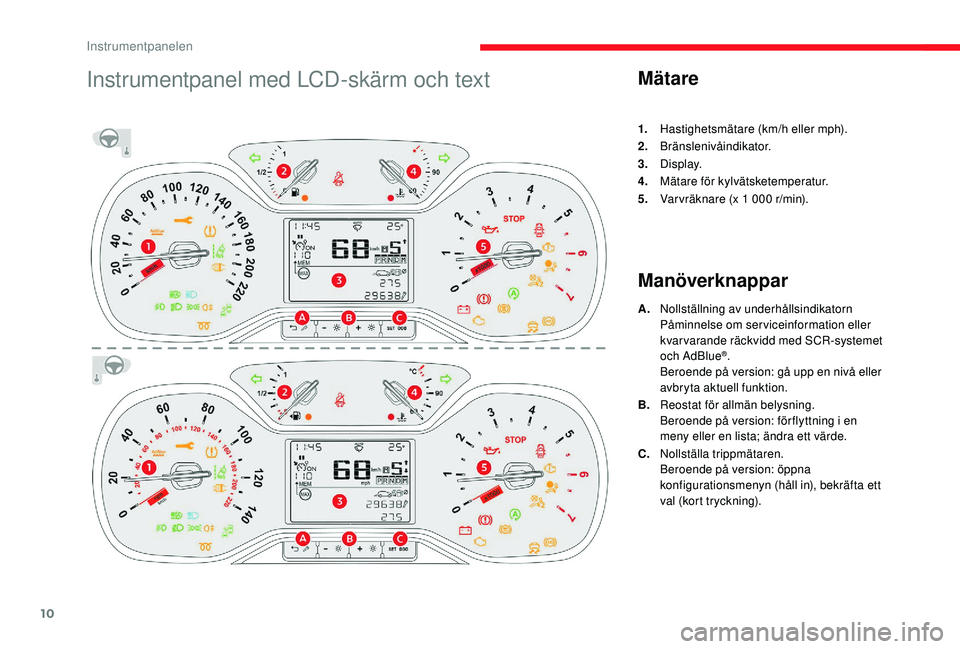

Instrumentpanel med LCD-skärm och textMätare
1.Hastighetsmätare (km/h eller mph).
2. Bränslenivåindikator.
3. Display.
4. Mätare för kylvätsketemperatur.
5. Var vräknare (x 1
000 r/min).
Manöverknappar
A.Nollställning av underhållsindikatorn
Påminnelse om serviceinformation eller
kvar varande räckvidd med SCR-systemet
och AdBlue
®.
Beroende på version: gå upp en nivå eller
avbryta aktuell funktion.
B. Reostat för allmän belysning.
Beroende på version: för flyttning i en
meny eller en lista; ändra ett värde.
C. Nollställa trippmätaren.
Beroende på version: öppna
konfigurationsmenyn (håll in), bekräfta ett
val (kort tryckning).
Instrumentpanelen
Page 13 of 312

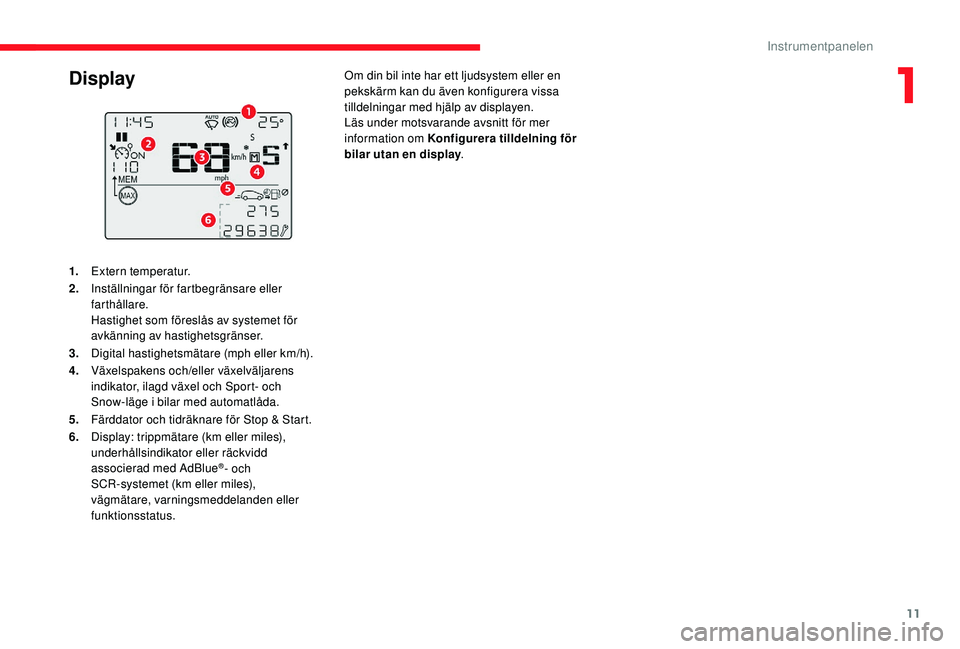

11
1.Extern temperatur.
2. Inställningar för fartbegränsare eller
farthållare.
Hastighet som föreslås av systemet för
avkänning av hastighetsgränser.
3. Digital hastighetsmätare (mph eller km/h).
4. Växelspakens och/eller växelväljarens
indikator, ilagd växel och Sport- och
Snow-läge i bilar med automatlåda.
5. Färddator och tidräknare för Stop & Start.
6. Display: trippmätare (km eller miles),
underhållsindikator eller räckvidd
associerad med AdBlue
®- och
SCR-systemet (km eller miles),
vägmätare, varningsmeddelanden eller
funktionsstatus. Om din bil inte har ett ljudsystem eller en
pekskärm kan du även konfigurera vissa
tilldelningar med hjälp av displayen.
Läs under motsvarande avsnitt för mer
information om Konfigurera tilldelning för
bilar utan en display
.
Display
1
Instrumentpanelen
Page 14 of 312
12
Om någon av följande kontrollampor tänds
bekräftar det att motsvarande system har
aktiverats.
Lampa som indikerar
urkoppling
Om den här kontrollampan tänds bekräftar det
en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett
meddelande på skärmen.
Varnings- och
kontrollampor
Informerar föraren när ett system aktiveras/
inaktiveras (kontrollampor) eller när ett fel
uppstår (varningslampa).
När tändningen slås på
Vissa varningslampor tänds alltid i några
sekunder när tändningen slås på.
Så fort motorn startar ska dessa lampor
slockna igen.
Slå upp och läs om den aktuella
varningslampan innan du kör iväg om den inte
slocknar.
Tillhörande varningar
Vissa kontrollampor kan antingen lysa med fast
sken eller blinka.
Det är bara med ledning av det aktuella
funktionsläget som det går att sluta sig till
om situationen är normal eller om ett fel har
uppstått. Om ett fel uppstår kan kontrollampans
indikering åtföljas av ett meddelande.
Vid vissa fel hörs också en ljudsignal och/
eller ett meddelande visas, i samband med att
kontrollampan tänds.
Varningslampor
Om någon av följande varningslampor tänds
med motorn i gång eller under färd, betyder det
att ett fel som kräver en åtgärd från förarens
sida detekteras.
Om det uppstår ett fel som leder till att en
varningslampa tänds behövs ytterligare
diagnos med ledning av det tillhörande
meddelandet.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad om problem
u p p s t å r.
Kontrollampor för aktiva system
Instrumentpanelen
Page 15 of 312

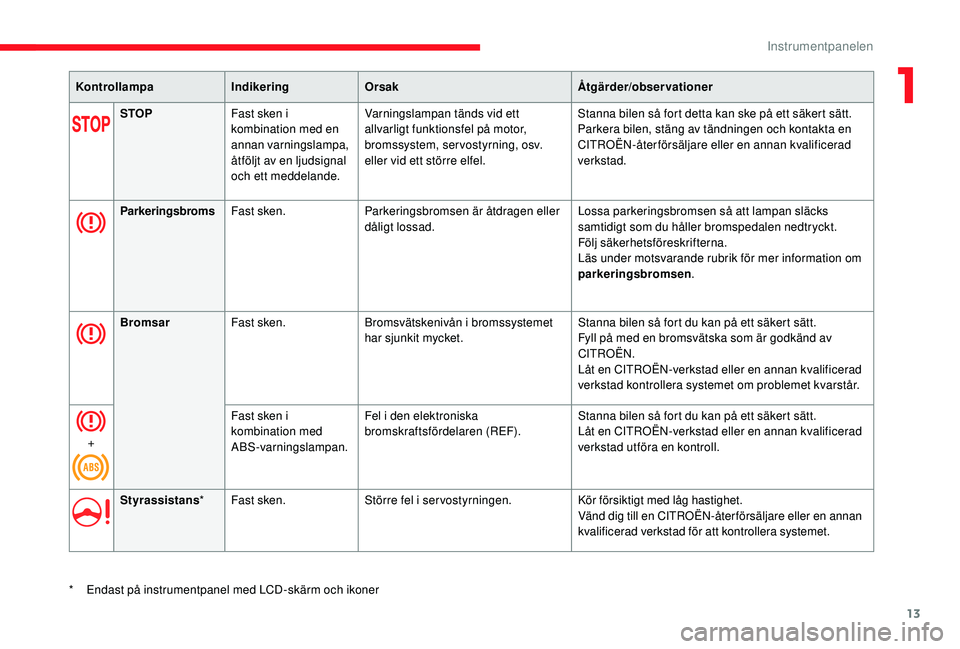

13
KontrollampaIndikeringOrsak Åtgärder/observationer
STOP Fast sken i
kombination med en
annan varningslampa,
åtföljt av en ljudsignal
och ett meddelande. Varningslampan tänds vid ett
allvarligt funktionsfel på motor,
bromssystem, ser vostyrning, osv.
eller vid ett större elfel.
Stanna bilen så fort detta kan ske på ett säkert sätt.
Parkera bilen, stäng av tändningen och kontakta en
CITROËN-återförsäljare eller en annan kvalificerad
verkstad.
Parkeringsbroms Fast sken. Parkeringsbromsen är åtdragen eller
dåligt lossad. Lossa parkeringsbromsen så att lampan släcks
samtidigt som du håller bromspedalen nedtryckt.
Följ säkerhetsföreskrifterna.
Läs under motsvarande rubrik för mer information om
parkeringsbromsen
.
Bromsar Fast sken. Bromsvätskenivån i bromssystemet
har sjunkit mycket. Stanna bilen så fort du kan på ett säkert sätt.
Fyll på med en bromsvätska som är godkänd av
CITROËN.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet om problemet kvarstår.
+ Fast sken i
kombination med
ABS-varningslampan.Fel i den elektroniska
bromskraftsfördelaren (REF).
Stanna bilen så fort du kan på ett säkert sätt.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad utföra en kontroll.
Styrassistans *Fast sken. Större fel i servostyrningen. Kör försiktigt med låg hastighet.
Vänd dig till en CITROËN-återförsäljare eller en annan
kvalificerad verkstad för att kontrollera systemet.
*
E
ndast på instrumentpanel med LCD-skärm och ikoner
1
Instrumentpanelen
Page 16 of 312

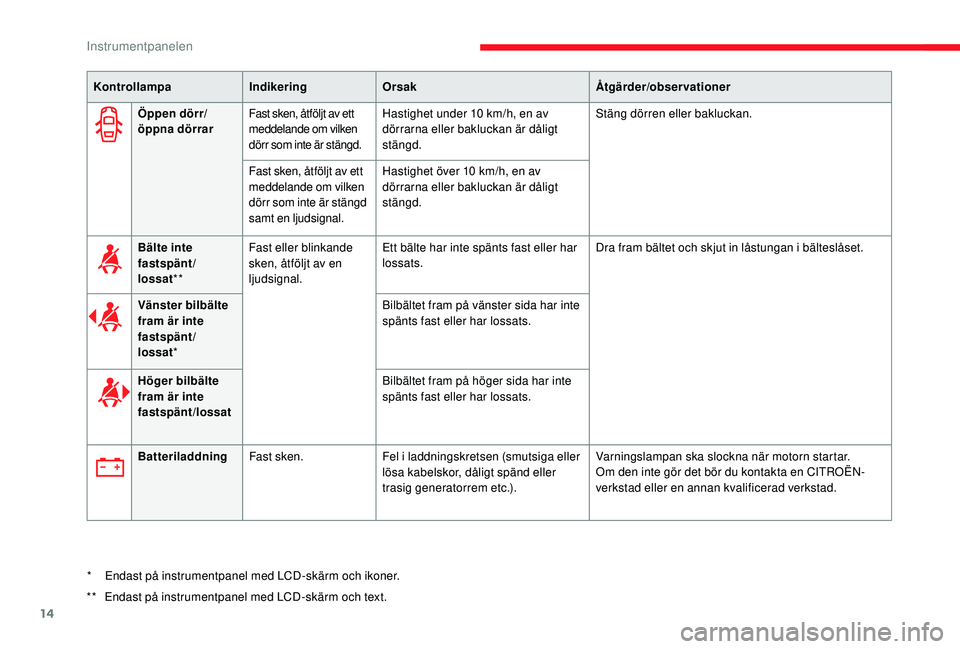

14
Öppen dörr/
öppna dörrarFast sken, åtföljt av ett
meddelande om vilken
dörr som inte är stängd. Hastighet under 10
km/h, en av
dörrarna eller bakluckan är dåligt
stängd. Stäng dörren eller bakluckan.
Fast sken, åtföljt av ett
meddelande om vilken
dörr som inte är stängd
samt en ljudsignal. Hastighet över 10
km/h, en av
dörrarna eller bakluckan är dåligt
stängd.
Bälte inte
fastspänt/
lossat ** Fast eller blinkande
sken, åtföljt av en
ljudsignal. Ett bälte har inte spänts fast eller har
lossats.
Dra fram bältet och skjut in låstungan i bälteslåset.
Vänster bilbälte
fram är inte
fastspänt/
lossat * Bilbältet fram på vänster sida har inte
spänts fast eller har lossats.
Höger bilbälte
fram är inte
fastspänt/lossat Bilbältet fram på höger sida har inte
spänts fast eller har lossats.
Batteriladdning Fast sken. Fel i laddningskretsen (smutsiga eller
lösa kabelskor, dåligt spänd eller
trasig generatorrem etc.). Varningslampan ska slockna när motorn startar.
Om den inte gör det bör du kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
**
E
ndast på instrumentpanel med LCD-skärm och text.
*
E
ndast på instrumentpanel med LCD-skärm och ikoner.
Instrumentpanelen
Page 17 of 312

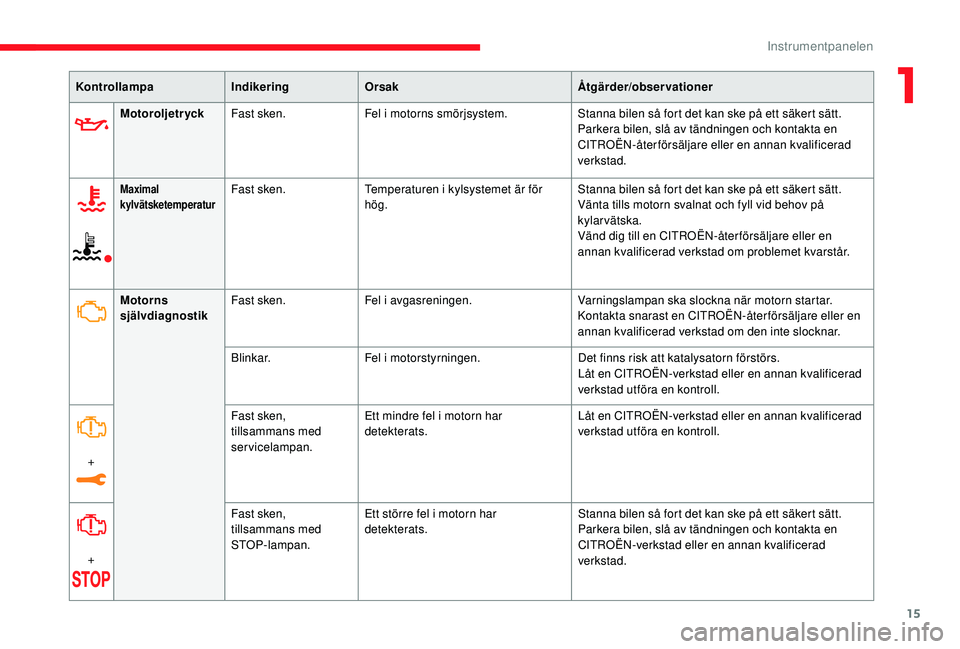

15
KontrollampaIndikeringOrsak Åtgärder/observationer
Motoroljetryck Fast sken. Fel i motorns smörjsystem. Stanna bilen så fort det kan ske på ett säkert sätt.
Parkera bilen, slå av tändningen och kontakta en
CITROËN-återförsäljare eller en annan kvalificerad
verkstad.
Maximal
kylvätsketemperaturFast sken.Temperaturen i kylsystemet är för
hög. Stanna bilen så fort det kan ske på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov på
kylarvätska.
Vänd dig till en CITROËN-åter försäljare eller en
annan kvalificerad verkstad om problemet kvarstår.
Motorns
självdiagnostik Fast sken.
Fel i avgasreningen. Varningslampan ska slockna när motorn startar.
Kontakta snarast en CITROËN-återförsäljare eller en
annan kvalificerad verkstad om den inte slocknar.
Blinkar. Fel i motorstyrningen. Det finns risk att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad utföra en kontroll.
+ Fast sken,
tillsammans med
servicelampan.
Ett mindre fel i motorn har
detekterats.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad utföra en kontroll.
+ Fast sken,
tillsammans med
STOP-lampan.
Ett större fel i motorn har
detekterats.
Stanna bilen så fort det kan ske på ett säkert sätt.
Parkera bilen, slå av tändningen och kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
1
Instrumentpanelen
Page 18 of 312

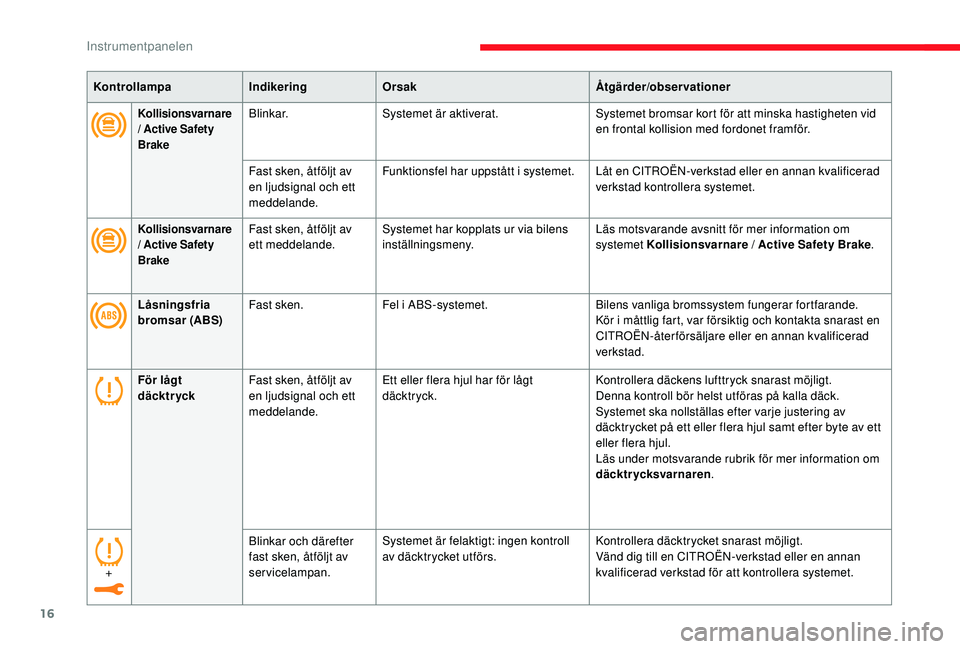

16
Kollisionsvarnare
/ Active Safety
BrakeBlinkar.Systemet är aktiverat. Systemet bromsar kort för att minska hastigheten vid
en frontal kollision med fordonet framför.
Fast sken, åtföljt av
en ljudsignal och ett
meddelande. Funktionsfel har uppstått i systemet. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Kollisionsvarnare
/ Active Safety
BrakeFast sken, åtföljt av
ett meddelande.Systemet har kopplats ur via bilens
inställningsmeny. Läs motsvarande avsnitt för mer information om
systemet Kollisionsvarnare / Active Safety Brake
.
Låsningsfria
bromsar (ABS) Fast sken.
Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta snarast en
CITROËN-återförsäljare eller en annan kvalificerad
verkstad.
För lågt
däcktryck Fast sken, åtföljt av
en ljudsignal och ett
meddelande. Ett eller flera hjul har för lågt
däcktryck.
Kontrollera däckens lufttryck snarast möjligt.
Denna kontroll bör helst utföras på kalla däck.
Systemet ska nollställas efter varje justering av
däcktrycket på ett eller flera hjul samt efter byte av ett
eller flera hjul.
Läs under motsvarande rubrik för mer information om
däcktrycksvarnaren
.
+ Blinkar och därefter
fast sken, åtföljt av
servicelampan.Systemet är felaktigt: ingen kontroll
av däcktrycket utförs.
Kontrollera däcktrycket snarast möjligt.
Vänd dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad för att kontrollera systemet.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Instrumentpanelen
Page 19 of 312

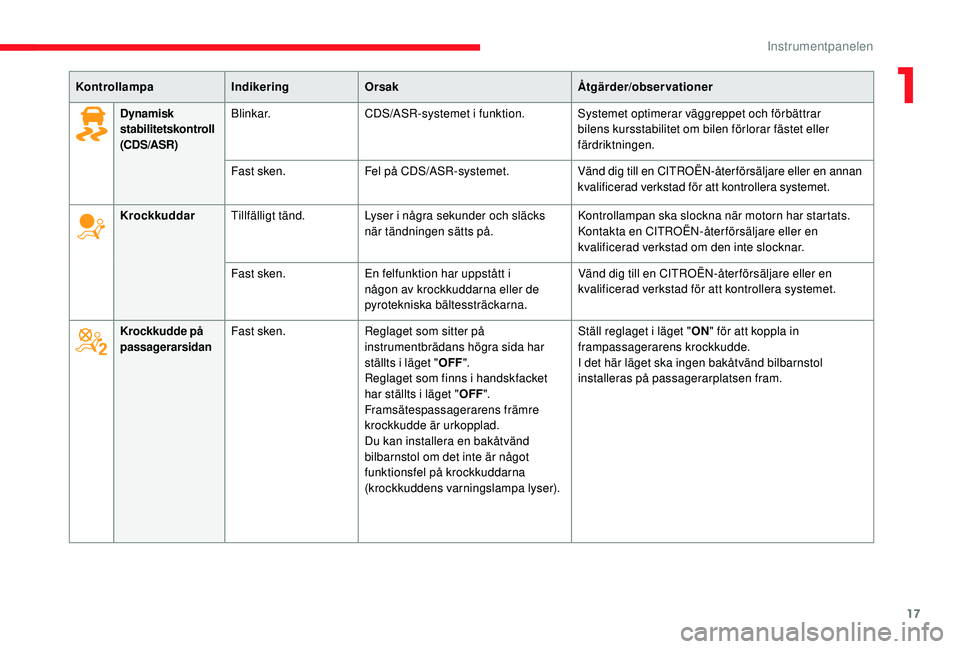

17
KontrollampaIndikeringOrsak Åtgärder/observationer
Dynamisk
stabilitetskontroll
(CDS/ASR)Blinkar.CDS/ASR-systemet i funktion. Systemet optimerar väggreppet och förbättrar
bilens kursstabilitet om bilen förlorar fästet eller
färdriktningen.
Fast sken. Fel på CDS/ASR-systemet. Vänd dig till en CITROËN-återförsäljare eller en annan
kvalificerad verkstad för att kontrollera systemet.
Krockkuddar Tillfälligt tänd. Lyser i några sekunder och släcks
när tändningen sätts på. Kontrollampan ska slockna när motorn har startats.
Kontakta en CITROËN-åter försäljare eller en
kvalificerad verkstad om den inte slocknar.
Fast sken. En felfunktion har uppstått i
någon av krockkuddarna eller de
pyrotekniska bältessträckarna. Vänd dig till en CITROËN-åter försäljare eller en
kvalificerad verkstad för att kontrollera systemet.
Krockkudde på
passagerarsidan Fast sken.
Reglaget som sitter på
instrumentbrädans högra sida har
ställts i läget "OFF".
Reglaget som finns i handskfacket
har ställts i läget " OFF".
Framsätespassagerarens främre
krockkudde är urkopplad.
Du kan installera en bakåtvänd
bilbarnstol om det inte är något
funktionsfel på krockkuddarna
(krockkuddens varningslampa lyser). Ställ reglaget i läget "
ON" för att koppla in
frampassagerarens krockkudde.
I det här läget ska ingen bakåtvänd bilbarnstol
installeras på passagerarplatsen fram.
1
Instrumentpanelen
Page 20 of 312

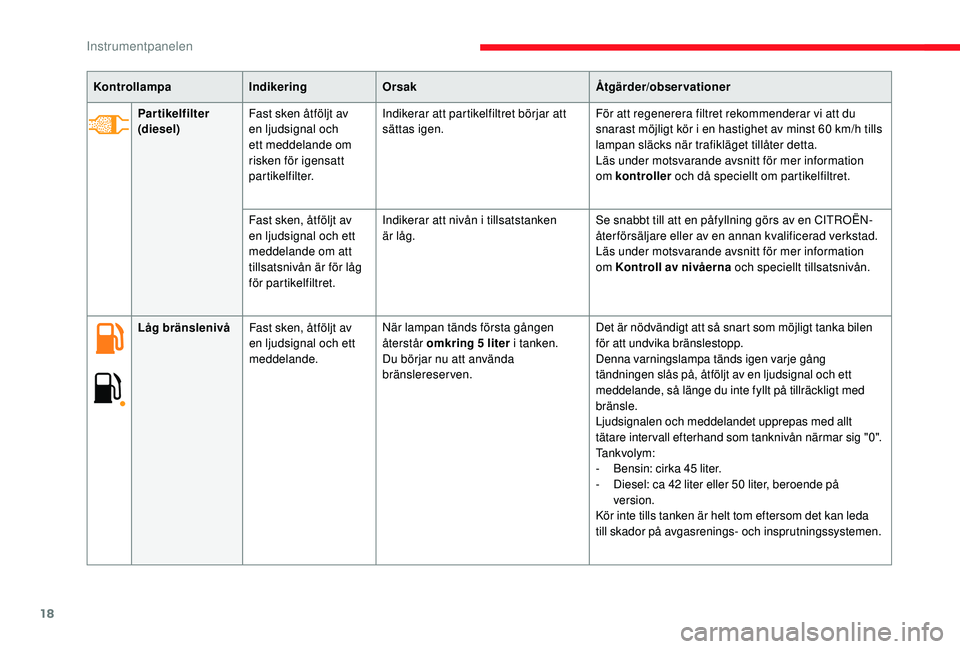

18
KontrollampaIndikeringOrsak Åtgärder/observationer
Partikelfilter
(diesel) Fast sken åtföljt av
en ljudsignal och
ett meddelande om
risken för igensatt
partikelfilter. Indikerar att partikelfiltret börjar att
sättas igen.
För att regenerera filtret rekommenderar vi att du
snarast möjligt kör i en hastighet av minst 60
km/h tills
lampan släcks när trafikläget tillåter detta.
Läs under motsvarande avsnitt för mer information
om kontroller och då speciellt om partikelfiltret.
Fast sken, åtföljt av
en ljudsignal och ett
meddelande om att
tillsatsnivån är för låg
för partikelfiltret. Indikerar att nivån i tillsatstanken
är låg.
Se snabbt till att en påfyllning görs av en CITROËN-
återförsäljare eller av en annan kvalificerad verkstad.
Läs under motsvarande avsnitt för mer information
om Kontroll av nivåerna
och speciellt tillsatsnivån.
Låg bränslenivå Fast sken, åtföljt av
en ljudsignal och ett
meddelande. När lampan tänds första gången
återstår omkring 5
liter i tanken.
Du börjar nu att använda
bränslereserven. Det är nödvändigt att så snart som möjligt tanka bilen
för att undvika bränslestopp.
Denna varningslampa tänds igen varje gång
tändningen slås på, åtföljt av en ljudsignal och ett
meddelande, så länge du inte fyllt på tillräckligt med
bränsle.
Ljudsignalen och meddelandet upprepas med allt
tätare intervall efterhand som tanknivån närmar sig "0".
Tankvolym:
-
B
ensin: cirka 45 liter.
-
D
iesel: ca 42 liter eller 50 liter, beroende på
version.
Kör inte tills tanken är helt tom eftersom det kan leda
till skador på avgasrenings- och insprutningssystemen.
Instrumentpanelen
