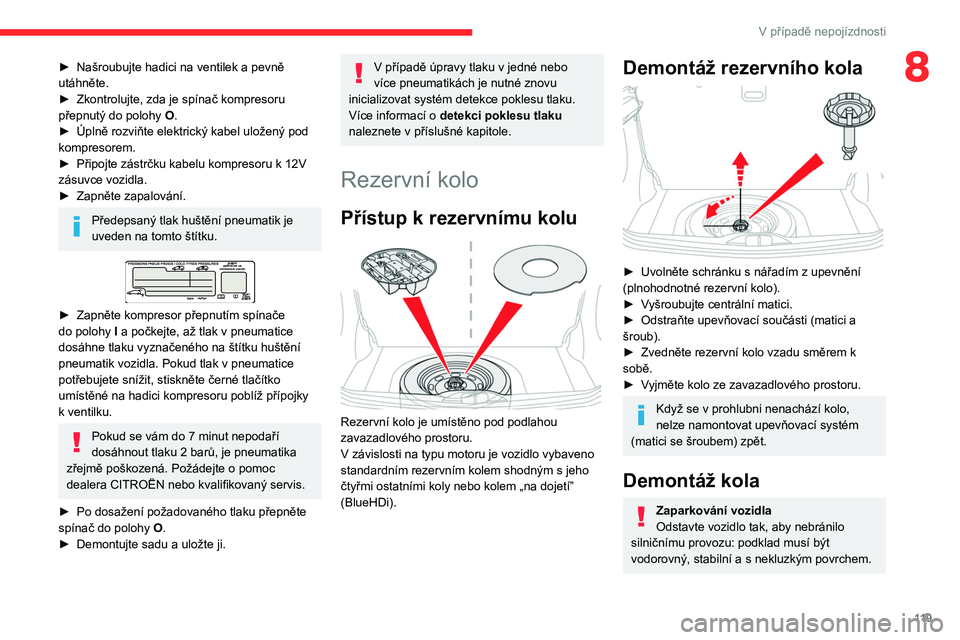

CITROEN C3 2020 Návod na použití (in Czech)

11 9
V případě nepojízdnosti
8► Našroubujte hadici na ventilek a pevně
utáhněte.
►

Zkontrolujte, zda je spínač kompresoru
přepnutý do polohy O

.
►

Úplně rozviňte elektrický kabel uložený pod
kompresorem.
►


Připojte zástrčku kabelu kompresoru k 12V
zásuvce vozidla.
►


Zapněte zapalování.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.


► Zapněte kompresor přepnutím spínače
do polohy I
a počkejte, až tlak v pneumatice
dosáhne tlaku vyznačeného na štítku huštění
pneumatik vozidla. Pokud tlak v pneumatice
potřebujete snížit, stiskněte černé tlačítko
umístěné na hadici kompresoru poblíž přípojky
k ventilku.
Pokud se vám do 7 minut nepodaří
dosáhnout tlaku 2 barů, je pneumatika
zřejmě poškozená. Požádejte o pomoc
dealera CITROËN nebo kvalifikovaný servis.
►

Po dosažení požadovaného tlaku přepněte
spínač do polohy O

.
►

Demontujte sadu a
uložte ji.
V případě úpravy tlaku v jedné nebo
více pneumatikách je nutné znovu
inicializovat systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
Rezervní kolo
Přístup k rezervnímu kolu

Rezervní kolo je umístěno pod podlahou
zavazadlového prostoru.
V závislosti na typu motoru je vozidlo vybaveno
standardním rezervním kolem shodným s jeho
čtyřmi ostatními koly nebo kolem „na dojetí”
(BlueHDi).
Demontáž rezervního kola

► Uvolněte schránku s nářadím z upevnění
(plnohodnotné rezervní kolo).
►

V
yšroubujte centrální matici.
►

Odstraňte upevňovací součásti (matici a
šroub).
►


Zvedněte rezervní kolo vzadu směrem k
sobě.
►


V
yjměte kolo ze zavazadlového prostoru.
Když se v prohlubni nenachází kolo,
nelze namontovat upevňovací systém
(matici se šroubem) zpět.
Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým povrchem.

120
V případě nepojízdnosti

► Demontujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Uložení poškozeného kola
► Před uložením hliníkového kola
nejprve sejměte ráfek ze středu kola, aby
bylo možno namontovat upevňovací systém
(matici se šroubem).
► V případě dojezdového rezervního kola
nelze poškozené kolo uložit pod podlahu. Je
nutné je uschovat v zavazadlovém prostoru.
Použijte podložku, která bude zavazadlový
prostor chránit.
Montáž kola

8YR]LGHOV\
PDQXiOQtS
HYR\
GRYNX]D
D]HQ\
tP
SUYQtKRU\FKO\
RVWQtKRVWXSQ
\f\
]DEU]G
\fWHNR\
OD
]DWiKQ
\fWHSDU\
NRYDFtEU]GX\
SRNXGQHQt
QDSURJUDPRYDQi\
QDDXWRPDWLFN\

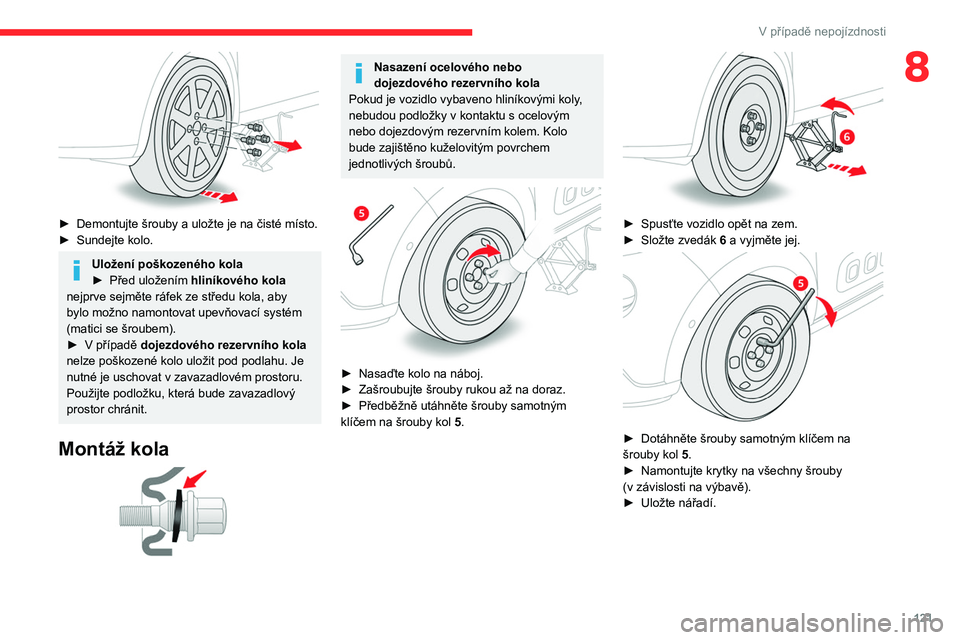

121
V případě nepojízdnosti
8

► Demontujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Uložení poškozeného kola
► Před uložením hliníkového kola
nejprve sejměte ráfek ze středu kola, aby
bylo možno namontovat upevňovací systém
(matici se šroubem).
►

V případě
dojezdového rezervního kola
nelze poškozené kolo uložit pod podlahu. Je
nutné je uschovat v
zavazadlovém prostoru.
Použijte podložku, která bude zavazadlový
prostor chránit.
Montáž kola

Nasazení ocelového nebo
dojezdového rezervního kola
Pokud je vozidlo vybaveno hliníkovými koly,
nebudou podložky v kontaktu s ocelovým
nebo dojezdovým rezervním kolem. Kolo
bude zajištěno kuželovitým povrchem
jednotlivých šroubů.


► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou až na doraz.
►

Předběžně utáhněte šrouby samotným
klíčem na šrouby kol 5

.


► Spusťte vozidlo opět na zem.
► Složte zvedák 6 a vyjměte jej.


► Dotáhněte šrouby samotným klíčem na
šrouby kol 5.
►

Namontujte krytky na všechny šrouby
(v

závislosti na výbavě).
►

Uložte nářadí.

122
V případě nepojízdnosti
Otevírání kapoty / přístup k žárovkám
Motor je horký, postupujte opatrně –
nebezpečí popálení!
Zacházejte opatrně s předměty nebo částmi
oděvu, které se mohou zachytit v lopatkách
ventilátoru chladiče – riziko uškrcení!
Halogenové žárovky (Hx)
Ke kvalitnímu osvětlení přispějete
kontrolou správného uchycení žárovky
v patici.
Světlomety a světla
s elektroluminiscenčními
diodami (LED)
V závislosti na verzi jsou ovlivněny následující
typy světlometů / světel:
– Denní světla / obrysová světla.
Je-li třeba provést výměnu žárovek
tohoto typu, je nutno obrátit se na
servisní síť CITROËN nebo na jiný odborný
servis.
Nedotýkejte se žárovek světlometů
s technologií „Full LED“. Hrozí nebezpečí
zasažení elektrickým proudem!
Vrácení rezervního kola zpět

► Vraťte rezervní kolo zpět na své místo.
► Povolte o několik otáček matici na šroubu.
►

Umístěte upevňovací součástky (matici a
šroub) do středu kola.
►


Centrální matici pevně utáhněte, aby bylo
kolo správně připevněno.
►


Podle verze dejte schránku s nářadím do
středu kola a zaklapnutím ji zajistěte.
Po výměně kola

Při jízdě s dojezdovým rezervním
kolem
Deaktivujte některé asistenční systémy pro
řidiče (Aktivní bezpečnostní brzda, atd.).
Nepřekračujte maximální povolenou rychlost
80

km/h.
Jízda s více než jedním dojezdovým
rezervním kolem je zakázána.
Co nejdříve navštivte dealera CITROËN
nebo kvalifikovaný servis a nechejte
zkontrolovat utažení šroubů a tlak v
pneumatice rezervního kola.
Nechejte prohlédnout pneumatiku s defektem.
Po této prohlídce vám technik sdělí, zda
může být pneumatika opravena, nebo zda
musí být vyměněna.
Výměna žárovky
Za určitých klimatických podmínek (např.
při nízké teplotě či vysoké vlhkosti) se na
vnitřním povrchu skel světlometů a zadních
světel běžně objevuje sražená pára, která se
vypaří několik minut po zapnutí světel.
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátu s ochrannou
vrstvou:
–

Nečistěte je suchou nebo hrubou
utěrkou ani rozpouštědlem nebo čisticím
prostředkem.
–


Použijte houbu a mýdlovou vodu nebo
přípravek s

neutrální hodnotou pH.
–

Při použití vysokotlakého čisticího zařízení
nesměrujte příliš dlouho proud vody na
světlomety

, světla nebo jejich okraje, aby
nedošlo k poškození ochranné vrstvy a
těsnění.
Žárovka se musí vyměnit při vypnutém
zapalování a několik minut po zhasnutí
světla – nebezpečí vážného popálení!
Nedotýkejte se prsty přímo žárovky; použijte
hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
s

UV filtrem, jinak může dojít k poškození
reflektoru.
Vadnou žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi. Kvůli rovnoměrnému osvětlení
vyměňujte vždy obě žárovky najednou.
Opětovná montáž světel
Proveďte kroky v opačném pořadí k
demontáži.

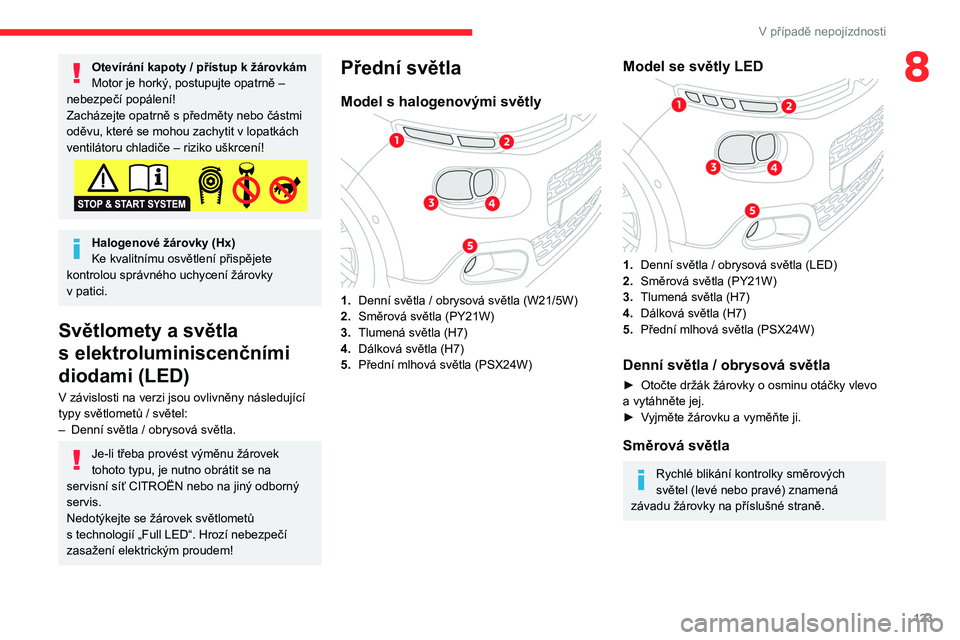

123
V případě nepojízdnosti
8Otevírání kapoty / přístup k žárovkám
Motor je horký, postupujte opatrně –
nebezpečí popálení!
Zacházejte opatrně s
předměty nebo částmi
oděvu, které se mohou zachytit v
lopatkách
ventilátoru chladiče – riziko uškrcení!
Halogenové žárovky (Hx)
Ke kvalitnímu osvětlení přispějete
kontrolou správného uchycení žárovky
v

patici.
Světlomety a světla
s elektroluminiscenčními
diodami (LED)
V závislosti na verzi jsou ovlivněny následující
typy světlometů / světel:
–

Denní světla / obrysová světla.
Je-li třeba provést výměnu žárovek
tohoto typu, je nutno obrátit se na
servisní síť CITROËN nebo na jiný odborný
servis.
Nedotýkejte se žárovek světlometů
s

technologií „Full LED“. Hrozí nebezpečí
zasažení elektrickým proudem!
Přední světla
Model s halogenovými světly
1. Denní světla / obrysová světla (W21/5W)
2. Směrová světla (PY21W)
3. Tlumená světla (H7)
4. Dálková světla (H7)
5. Přední mlhová světla (PSX24W)
Model se světly LED
1.Denní světla / obrysová světla (LED)
2. Směrová světla (PY21W)
3. Tlumená světla (H7)
4. Dálková světla (H7)
5. Přední mlhová světla (PSX24W)
Denní světla / obrysová světla
► Otočte držák žárovky o osminu otáčky vlevo
a vytáhněte jej.
►

V
yjměte žárovku a vyměňte ji.
Směrová světla
Rychlé blikání kontrolky směrových
světel (levé nebo pravé) znamená
závadu žárovky na příslušné straně.

124
V případě nepojízdnosti
Zadní světla

1.Obrysová světla (R10W)
2.Brzdová světla (P21W)
3.Směrová světla (PY21W)
4.Zpětný světlomet (P21W) nebo mlhové světlo
(PR21W)
Výměna žárovek

Tyto žárovky se vyměňují z vnitřní strany
zavazadlového prostoru.

► Otočte držák žárovky o osminu otáčky proti
směru hodinových ručiček a vytáhněte ho.
►

V
yjměte žárovku a vyměňte ji.
Žárovky oranžové barvy musí být
nahrazeny žárovkami se stejnými
parametry a barvou.
Dálková / tlumená světla

► Přitažením za jazýček sejměte ochranný kryt.
► Odpojte konektor od žárovky .
►

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí. Polohovací výčnělek žárovky musí směřovat nahoru (tlumená světla) / dolů

(dálková světla).
Přední mlhová světla

Za účelem výměny těchto žárovek se obraťte na
dealera CITROËN nebo na kvalifikovaný servis.
Integrovaná boční směrová světla

► Zasuňte plochý šroubovák mezi zpětné
zrcátko a jeho základnu.
► Páčením šroubovákem uvolněte a vyjměte
zpětné zrcátko.
►

V
ycvakněte kryt zpětného zrcátka stlačením
dvou příchytek.


► Zatlačte na středový jazýček a vyjměte boční
směrové světlo.
►

V
yjměte držák žárovky a vyměňte vadnou
žárovku.
Za účelem výměny těchto žárovek se
také můžete obrátit na dealera CITROËN
nebo na kvalifikovaný servis.

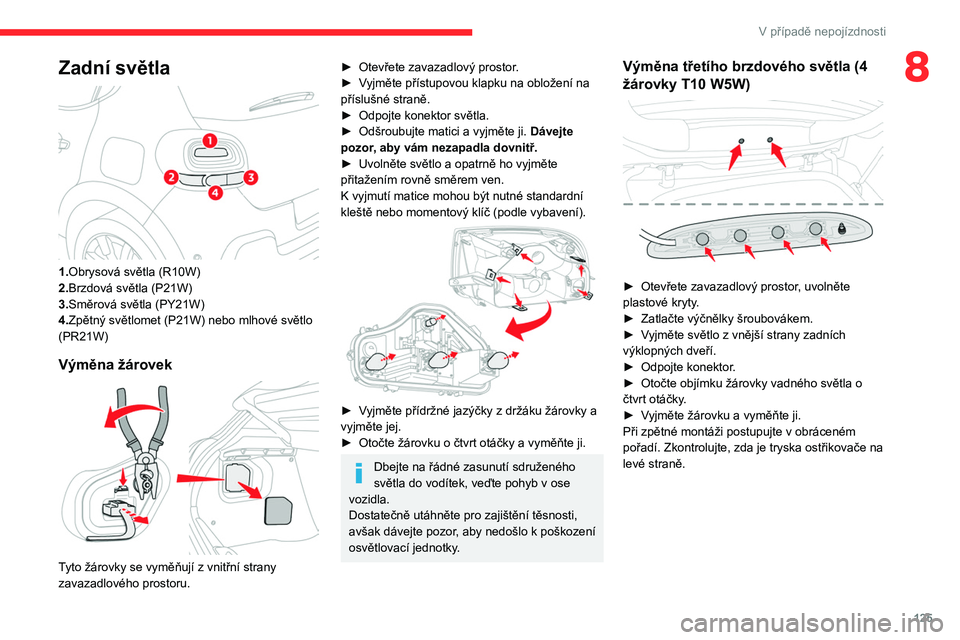

125
V případě nepojízdnosti
8Zadní světla

1.Obrysová světla (R10W)
2.Brzdová světla (P21W)
3.Směrová světla (PY21W)
4.Zpětný světlomet (P21W) nebo mlhové světlo
(PR21W)
Výměna žárovek

Tyto žárovky se vyměňují z vnitřní strany
zavazadlového prostoru.
► Otevřete zavazadlový prostor .
► V yjměte přístupovou klapku na obložení na
příslušné straně.
►

Odpojte konektor světla.
►


Odšroubujte matici a vyjměte ji. Dávejte
pozor

, aby vám nezapadla dovnitř.
►

Uvolněte světlo a opatrně ho vyjměte
přitažením rovně směrem ven.
K vyjmutí matice mohou být nutné standardní
kleště nebo momentový klíč (podle vybavení).


► Vyjměte přídržné jazýčky z držáku žárovky a
vyjměte jej.
►

Otočte žárovku o čtvrt otáčky a vyměňte ji.
Dbejte na řádné zasunutí sdruženého
světla do vodítek, veďte pohyb v ose
vozidla.
Dostatečně utáhněte pro zajištění těsnosti,
avšak dávejte pozor, aby nedošlo k

poškození
osvětlovací jednotky

.
Výměna třetího brzdového světla (4
žárovky T10 W5W)


► Otevřete zavazadlový prostor , uvolněte
plastové kryty.
►

Zatlačte výčnělky šroubovákem.
►


V
yjměte světlo z vnější strany zadních
výklopných dveří.
►

Odpojte konektor
.
►

Otočte objímku žárovky vadného světla o
čtvrt otáčky

.
►

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí. Zkontrolujte, zda je tryska ostřikovače na
levé straně.

126
V případě nepojízdnosti
Výměna žárovky v osvětlení státní
poznávací značky (W5W)


Chcete-li si usnadnit demontáž, tento postup
provádějte, když jsou zadní výklopné dveře
zpola otevřené.
►
Zasuňte tenký šroubovák do drážky umístěné
mimo průhledný kryt.
►


Zdvihnutím kryt uvolněte.
►


Sejměte průhledný kryt.
►


V
yměňte vadnou žárovku.
Při zpětné montáži průhledný kryt zatlačením
zaklapněte dovnitř.
Pokud měníte žárovku do několika minut
od vypnutí zapalování, dejte pozor,
abyste se nedotkli výfuku – nebezpečí
popálení!
Osvětlení interiéru
Stropní světlo (W5W)

► Pomocí tenkého plochého šroubováku
vycvakněte celou konzolu obepínající stropní
světlo.
►

V
yjměte a vyměňte vadnou žárovku.
►

V
raťte konzolu kolem stropního světla zpět a
zajistěte ji zaklapnutím.
Stropní světlo s LED diodami
Pro výměnu elektroluminiscenčních diod (LED)
se obraťte na servisní síť CITROËN nebo na jiný
kvalifikovaný servis.
Zavazadlový prostor (W5W)

► Uvolněte jednotku ze zajištěné polohy
zatlačením na základnu zezadu.
►

V
ytáhněte žárovku ven a vyměňte ji.
►

V
raťte jednotku zpět na místo.
Výměna pojistky
Přístup k nářadí
Pinzeta k vytahování pojistek se nachází na
vnitřní straně víka pojistkové skříňky v palubní
desce.

127
V případě nepojízdnosti
8

► Uvolněte víko přitažením jeho levého a poté
pravého horního rohu.
►

Zcela uvolněte víko a
otočte je.
►

V
yjměte pinzetu ze zadní strany víka.


Pinzeta k vytahování pojistek se nachází na
vnitřní straně víka pojistkové skříňky v palubní
desce.
►

Otevřete víko odkládací skříňky
.
►

Uvolněte ochranný kryt pojistkové skříňky
.
►

Zcela uvolněte víko a otočte je.
►


V
yjměte pinzetu ze zadní strany víka.
Výměna pojistky
Úkony před výměnou pojistky:
► zjistěte příčinu poruchy a opravte ji;
►

vypněte všechny spotřebiče energie;
►


odstavte vozidlo a vypněte zapalování;
►


určete vadnou pojistku podle schémat
zapojení a alokační tabulek proudu.
Pro výměnu pojistky je nezbytné:
►


použít speciální pinzetu pro vyjmutí pojistky
z

pouzdra a ověřit stav vlákna pojistky;
►

vždy vyměnit vadnou pojistku za novou
pojistku se stejnou hodnotou proudu (stejnou
barvou); použití jiné hodnoty může způsobit
poruchy – nebezpečí požáru!
Opakuje-li se porucha po výměně pojistky

,
nechte elektrický systém zkontrolovat prodejcem
CITROËN nebo kvalifikovaným servisem.
Alokační tabulky pojistek a příslušná schémata jdou k dispozici u prodejce
CITROËN nebo kvalifikovaného servisu.
Výměna pojistky, která není uvedena
v alokačních tabulkách, může způsobit
vážnou poruchu vašeho vozidla. Obraťte se
na prodejce CITROËN nebo kvalifikovaný
servis.


Dobré
Vadné

Pinzeta
Montáž elektrického příslušenství
Elektrický systém vašeho vozidla
je navržen tak, aby mohl pracovat se
standardním nebo volitelným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do svého vozidla se poraďte
s

pracovníky servisu sítě CITROËN nebo
jiného odborného servisu.
CITROËN odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybavení, které
není dodáváno a doporučeno společností
CITROËN a nebylo nainstalováno podle jejích
předpisů, zejména je-li celková spotřeba
dodatečně připojených přístrojů větší než
10

miliampérů.

128
V případě nepojízdnosti

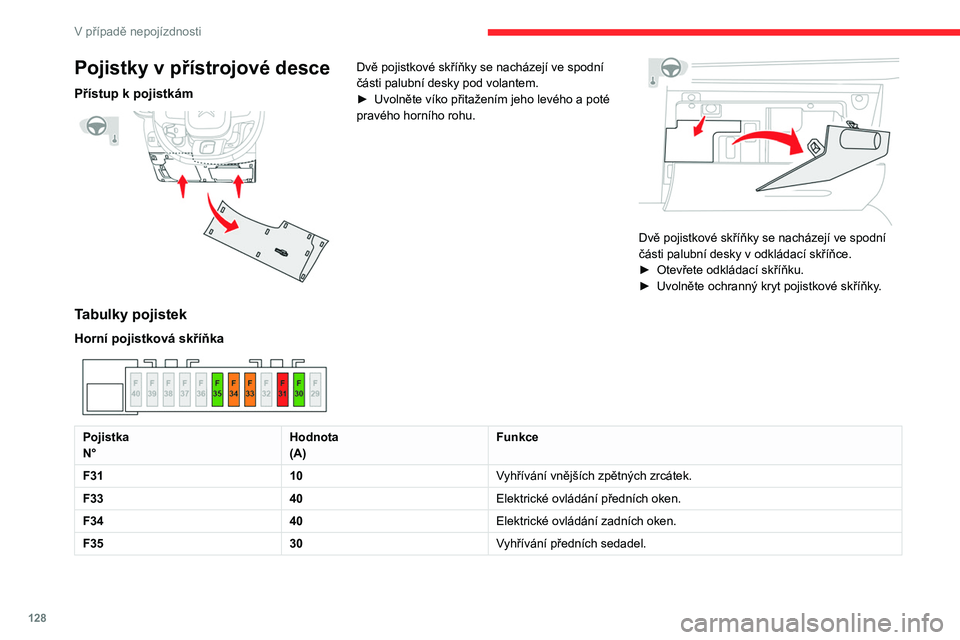

Pojistky v přístrojové desce
Přístup k pojistkám

Dvě pojistkové skříňky se nacházejí ve spodní
části palubní desky pod volantem.
►
Uvolněte víko přitažením jeho levého a poté
pravého horního rohu.


Dvě pojistkové skříňky se nacházejí ve spodní
části palubní desky v odkládací skříňce.
►

Otevřete odkládací skříňku.
►


Uvolněte ochranný kryt pojistkové skříňky
.
Tabulky pojistek
Horní pojistková skříňka

Pojistka
N°Hodnota
(A)Funkce
F31 10Vyhřívání vnějších zpětných zrcátek.
F33 40Elektrické ovládání předních oken.
F34 40Elektrické ovládání zadních oken.
F35 30Vyhřívání předních sedadel.
