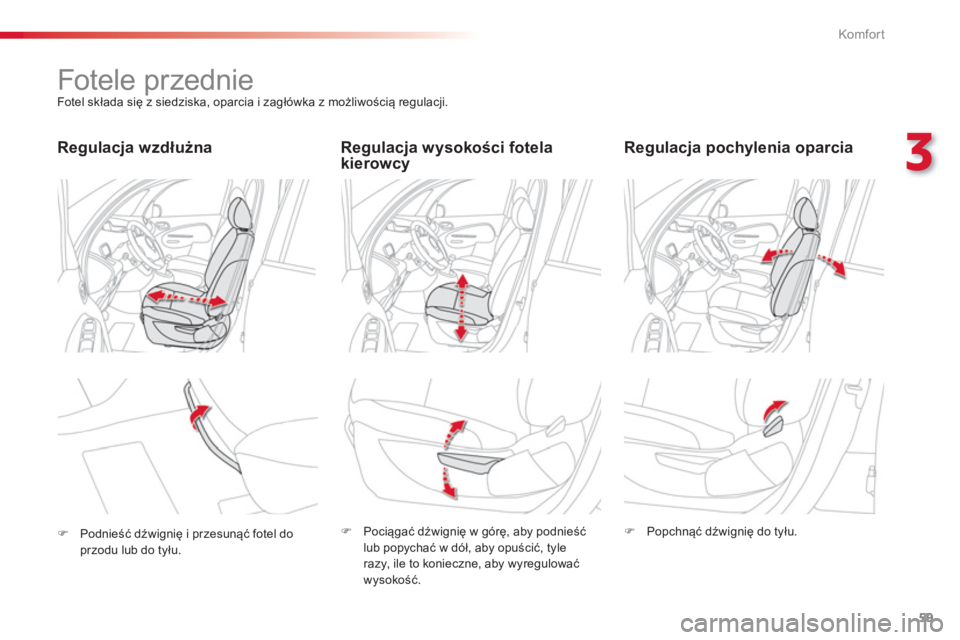

Page 61 of 290
3
Komfor t
59
Fotele przednie
Fotel składa się z siedziska, oparcia i zagłówka z możliwością regulacji.
Regulacja wysokości fotela
kierowcy
Regulacja pochylenia oparcia
Regulacja wzdłużna
)
Podnieść dźwignię i przesunąć fotel do
przodu lub do tyłu.
)
Pociągać dźwignię w górę, aby podnieść
lub popychać w dół, aby opuścić, tyle
razy, ile to konieczne, aby wyregulować
wysokość.
)
Popchnąć dźwignię do tyłu.

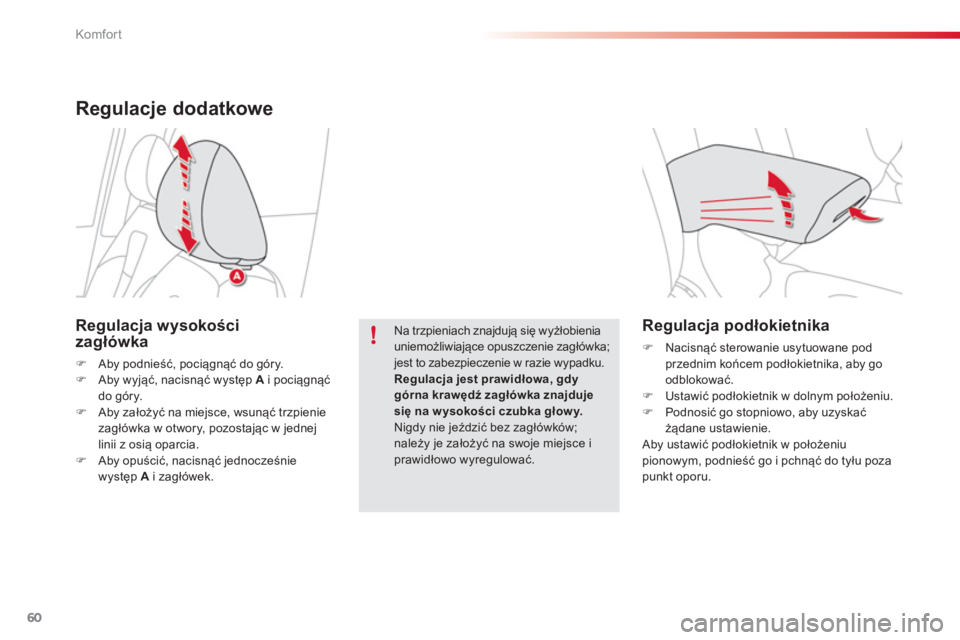

Page 62 of 290
Komfor t
60
Regulacja podłokietnika
)
Nacisnąć sterowanie usytuowane pod
przednim końcem podłokietnika, aby go
odblokować.
)
Ustawić podłokietnik w dolnym położeniu.
)
Podnosić go stopniowo, aby uzyskać
żądane ustawienie.
Aby ustawić podłokietnik w położeniu
pionowym, podnieść go i pchnąć do tyłu poza
punkt oporu.
Regulacja wysokości
zagłówka
)
Aby podnieść, pociągnąć do góry.
)
Aby wyjąć, nacisnąć występ A
i pociągnąć
do góry.
)
Aby założyć na miejsce, wsunąć trzpienie
zagłówka w otwory, pozostając w jednej
linii z osią oparcia.
)
Aby opuścić, nacisnąć jednocześnie
występ A
i zagłówek.
Regulacje dodatkowe
Na trzpieniach znajdują się wyżłobienia
uniemożliwiające opuszczenie zagłówka;
jest to zabezpieczenie w razie wypadku.
Regulacja jest prawidłowa, gdy
górna krawędź zagłówka znajduje
się na wysokości czubka głowy.
Nigdy nie jeździć bez zagłówków;
należy je założyć na swoje miejsce i
prawidłowo wyregulować.

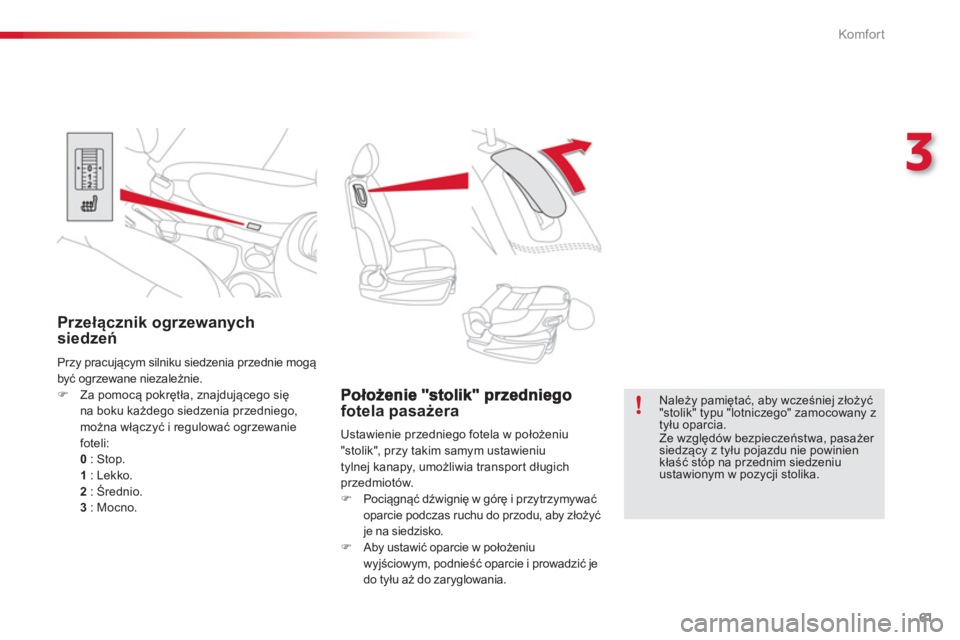

Page 63 of 290
3
Komfor t
61
fotela pasażera
Ustawienie przedniego fotela w położeniu
"stolik", przy takim samym ustawieniu
tylnej kanapy, umożliwia transpor t długich
przedmiotów.
)
Pociągnąć dźwignię w górę i przytrzymywać
oparcie podczas ruchu do przodu, aby złożyć
je na siedzisko.
)
Aby ustawić oparcie w położeniu
wyjściowym, podnieść oparcie i prowadzić je
do tyłu aż do zaryglowania.
Przy pracującym silniku siedzenia przednie mogą
być ogrzewane niezależnie. )Za pomocą pokrętła, znajdującego się na boku każdego siedzenia przedniego,można włączyć i regulować ogrzewanie
f
oteli:
0
: Stop.
1
: Lekko.
2
: Średnio.
3
: Mocno.
Przełącznik ogrzewanych
siedzeń
Należy pamiętać, aby wcześniej złożyć
"stolik" typu "lotniczego" zamocowany z
tyłu oparcia.
Ze względów bezpieczeństwa, pasażer
siedzący z tyłu pojazdu nie powinien
kłaść stóp na przednim siedzeniu
ustawionym w pozycji stolika.

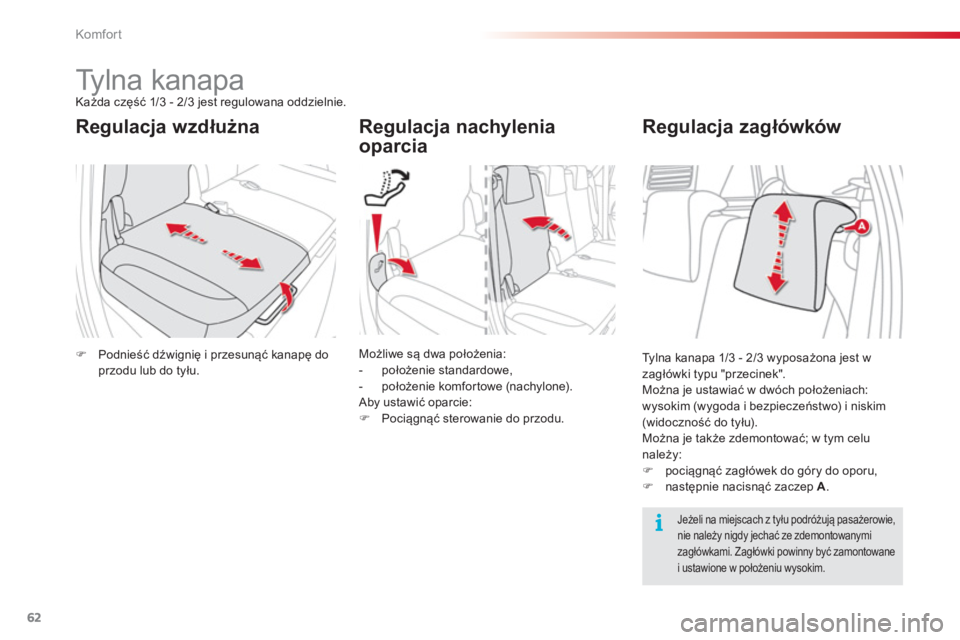

Page 64 of 290
Komfor t
62
Tylna kanapa Każda część 1/3 - 2/3 jest regulowana oddzielnie.
Regulacja wzdłużna
Regulacja nachylenia
oparcia
)Podnieść dźwignię i przesunąć kanapę doprzodu lub do tyłu.
Możliwe są dwa położenia:
- położenie standardowe,
- położenie komfortowe (nachylone).
Aby ustawić oparcie: )
Pociągnąć sterowanie do przodu.
Regulacja zagłówków
Tylna kanapa 1/3 - 2/3 wyposażona jest w
zagłówki typu "przecinek".
Można je ustawiać w dwóch położeniach:
wysokim (wygoda i bezpieczeństwo) i niskim(widoczność do tyłu).
Można je także zdemontować; w tym celunależy: )pociągnąć zagłówek do góry do oporu, )następnie nacisnąć zaczep A
.
Jeżeli na miejscach z tyłu podróżują pasażerowie, nie należy nigdy jechać ze zdemontowanymi zagłówkami. Zagłówki powinny być zamontowane i ustawione w położeniu wysokim.
Page 65 of 290
3
Komfor t
63

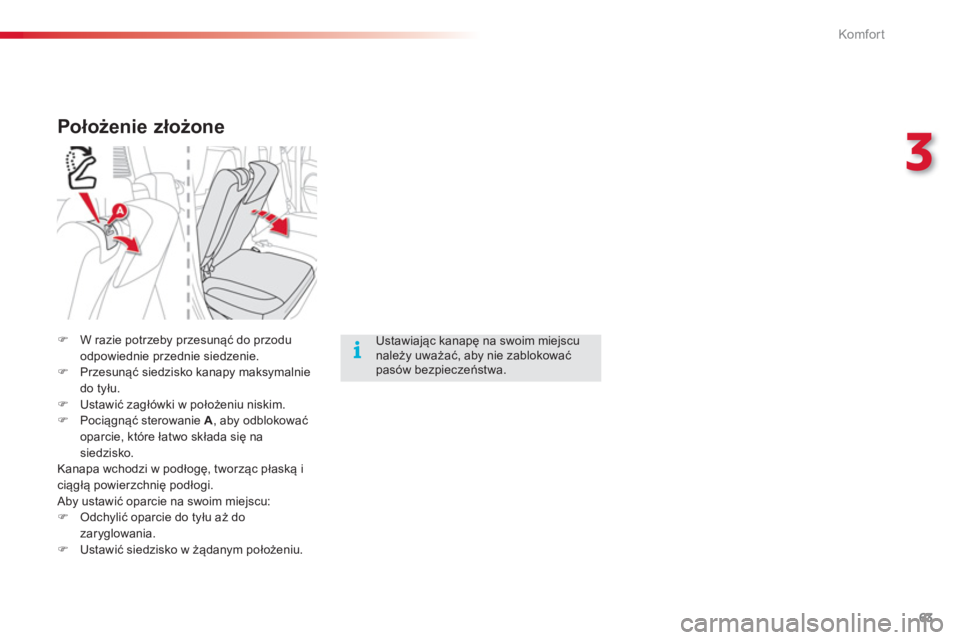

Położenie złożone
)W razie potrzeby przesunąć do przodu
odpowiednie przednie siedzenie.
)Przesunąć siedzisko kanapy maksymalnie
do tyłu. )Ustawić zagłówki w położeniu niskim. )Pociągnąć sterowanie A
, aby odblokować
oparcie, które łatwo składa się nasiedzisko.
Kanapa wchodzi w podłogę, tworząc płaską iciągłą powierzchnię podłogi.
Aby ustawić oparcie na swoim miejscu: )Odchylić oparcie do tyłu aż do
zaryglowania. )Ustawić siedzisko w żądanym położeniu.
Ustawiając kanapę na swoim miejscu należy uważać, aby nie zablokowaćpasów bezpieczeństwa.
Page 66 of 290
Komfor t
64
Lusterka wsteczne
Zwierciadło lusterka wstecznego posiada
regulację elektryczną.
Żarówka umieszczona pod obudową lusterka
wstecznego umożliwia oświetlenie wejścia albo
wyjścia kierowcy i pasażera z przodu.
To z e w nętrzne oświetlenie powiązane jest
z odryglowaniem samochodu i otwarciem
drzwi. Zaczyna się wówczas odliczanie zwłoki
czasowej.
Składanie
)Od zewnątrz; zaryglować pojazd za pomocą
pilota zdalnego sterowania lub klucza. )Od wewnątrz; przy włączonym zapłoniepociągnąć przelącznik A
w położeniu środkowym do tyłu.
Rozkładanie
)Od zewnątrz; odryglować pojazd za pomocąpilota zdalnego sterowania lub klucza. )Od wewnątrz; przy włączonym zapłoniepociągnąć przełącznik A
w położeniuśrodkowym do tyłu.
Regulacja
)
Ustawić przełącznik A
w prawo lub w lewo,
aby wybrać odpowiednie lusterko.
)
Poruszać dźwignią B
w czterech
kierunkach, aby ustawić lusterko.
)
Ustawić przełącznik A
w położeniu
środkowym.
Jeżeli lusterka wsteczne są złożone zapomocą przełącznika A, nie rozłożąsię po odryglowaniu pojazdu. Należy ponownie pociągnąć przełącznik A.
Składanie i rozkładanie zewnętrznychlusterek wstecznych za pomocą pilota zdalnego sterowania może byćwyłączone w ASO sieci CITROËN lub w warsztacie specjalistycznym.
Nigdy ręcznie nie składać i nierozkładać lusterek wstecznychskładanych elektrycznie.
Obiekty obser wowane w lusterku
wstecznym są w rzeczywistości o wiele
bliżej.
Należy wziąć to pod uwagę, aby
prawidłowo ocenić odległość od pojazdu
nadjeżdżającego z tyłu.
Zewnętrzne lusterka wsteczne
Page 67 of 290
3
Komfor t
65
Regulacja
)Ustawić lusterko wsteczne w położeniu
"dzień".
Tryb dzień / noc ręczny
Położenie dzień / noc
)Pociągnąć dźwignię, aby przejść w położenie zapobiegające oślepianiu "noc". )Popchnąć dźwignię, aby przejść wpołożenie "dzień".
Wewnętrzne lusterko wsteczne
Regulowane lusterko umożliwia obserwację drogi za pojazdem.
Posiada mechanizm zapobiegający oślepianiu, który przyciemnia zwierciadło lusterka i zmniejsza
dyskomfort odczuwany przez kierowcę spowodowany słońcem, światłami innych pojazdów itp.
Regulacja kierownicy
)
Po zatrzymaniu
pociągnąć za dźwignię, aby
odblokować kierownicę.
)
Wyregulować wysokość i głębokość, aby
dopasować stanowisko kierowcy.
)
Popchnąć dźwignię, aby zablokować
kierownicę.
wsteczne należy ustawiać tak, abyograniczyć "mar twe pole". Ze względów bezpieczeństwa
czynności należy bezwzględnie
wykonywać po zatrzymaniu
samochodu.
Model z automatycznym przełączaniem dzień/noc
Dzięki czujnikowi kontrolującemu intensywność
oświetlenia za samochodem, system zapewnia automatyczne stopniowe przejście z trybu
dziennego do trybu nocnego.
Aby zapewnić dobrą widoczność podczas manewrowania, lusterko rozjaśnia się automatycznie w momencie włączenia wstecznego biegu.
Page 68 of 290
Otwieranie
66
Klucz z pilotem zdalnego sterowania
System umożliwia otwarcie lub zamknięcie całego pojazdu poprzez zamek w drzwiach lub za pomocą pilota zdalnego sterowania. Pozwala również na
lokalizację i uruchomienie pojazdu oraz na aktywowanie alarmu.
Rozkładanie klucza
)
Nacisnąć ten przycisk, aby rozłożyć klucz.
)
Nacisnąć otwartą kłódkę, abyodryglować pojazd.
Odryglowanie pojazdu za
pomocą klucza
)
Obrócić klucz w lewo w zamku drzwi
kierowcy, aby odryglować pojazd.
Odryglowanie sygnalizowane jest miganiem
świateł kierunkowskazów przez około dwie
sekundy.
W tym samym czasie, zależnie od wersji,
rozkładają się lusterka wsteczne.
Odryglowanie pojazdu za pomocą
pilota zdalnego sterowania
Zamykanie pojazdu
)Nacisnąć zamkniętą kłódkę, abyzaryglować pojazd.
Ryglowanie za pomocą klucza
)
Obrócić klucz w prawo w zamku drzwikierowcy, aby zaryglować samoch
Page 69 of 290
4
Otwieranie
67
Lokalizacja pojazdu
)
Wcisnąć zamkniętą kłódkę, w celu
zlokalizowania uprzednio zamkniętego
przez Państwa pojazdu na parkingu.
Sygnalizowane jest to zapaleniem się lampek
sufitowych oraz miganiem przez kilka sekund
kierunkowskazów.
Elektroniczna blokada zapłonu
W kluczu znajduje się chip elektroniczny,zawierający specjalny kod. Po włączeniuzapłonu kod musi zostać rozpoznany, aby rozruch był możliwy.
Elektroniczna blokada zapłonu blokuje system kontroli silnika kilka sekund po wyłączeniu zapłonui uniemożliwia uruchomienie samochodu poprzez włamanie.
Zabezpieczenie
antykradzieżowe
Usterka zasygnalizowana
zostanie poprzez zapalenie się
kontrolki, s
ygnał dźwiękowy oraz
komunikat na ekranie.
Rozkładanie klucza
)Nacisnąć przycisk, aby rozłoży ü klucz.
Jeżeli podczas rozkładania klucza przyciskten nie zostanie naciśnięty, istnieje ryzykouszkodzenia mechanizmu.
Stacyjka
- Położenie 1: Stop
- Położenie 2: Zapłon
- Położenie 3: Rozruch
Uruchomienie samochodu
)
Włożyć klucz do stacyjki.
System rozpoznaje kod rozruchu.
)
Przekręcić do końca kluczyk, w kierunku
deski rozdzielczej, w położenie 3 (Rozruch)
.
)
W momencie uruchomienia silnika, puścić
klucz.
W takim w
ypadku samochód nie uruchomi się;
skontaktować się z ASO sieci CITRO
Page 70 of 290
Otwieranie
68
Usterka pilota zdalnego
sterowania
Po odłączeniu akumulatora, wymianie bateriilub w przypadku usterki pilota zdalnego
sterowania nie ma możliwości otworzenia,
zamknięcia i zlokalizowania samochodu. )
Najpierw należy włożyć klucz do zamka
w celu zamknięcia lub otworzenia
samochodu. )
Następnie wykonać reinicjalizację pilota
zdalnego sterowania.
Jeżeli problem nadal się utrzymuje, jaknajszybciej skontaktować się z ASO sieciCITRO
