CITROEN C3 PICASSO 2014 InstruktionsbÖcker (in Swedish)

.Snabbguide
9
1. Ratt- och tändningslås. 2.Bilradioreglage under ratten. 3.Omkopplare för torkare / spolare /
färddator.4. Vridbara och stängningsbara
ventilationsmunstycken i mitten.
5. För varingslåda.
Doftpatron.
6
.Givare för solinstrålning.
7. Passagerarens krockkudde. 8.Reglerbart ventilationsmunstycke på sidan. 9.
Urkoppling av passagerarens krockkudde. 10.Handskfack. 11.
Knapp för ESP/ASR (dynamisk stabilitetskontroll).
Knapp för parkeringshjälp.
Knapp för centrallås.
Knapp för varningsblinkers.
Stop & Start-knapp
12. Reglage för värme / luftkonditionering.13.Bilradio.14 .Nöd- och assistanssamtal15.12 V- ut t ag (max 100 W).16.
USB-uttag / Jack-uttag. 17.Burkhållare.18.Reglage för sätesvärme. 19.
Parkeringsbroms.


Förarplatsen

Snabbguide
10
Inställning av förarsätet

Längdled

59


Luta ryggstödet
Höjd


Sitta bekvämt och säkert

.Snabbguide
11

Inställning av ratten
1.
Upplåsning av reglaget. 2.Inställning i höjd- och djupled. 3.Låsning av reglaget.


Kompletterande
inställningar för framsätet
Nackstödets höjd
Armstöd
A.
Upplåsning av armstödet.
B. Inställning av armstödet.

Sitta bekvämt och säkert
65

Snabbguide
12

Inställning
Kan användas när tändningen är påslagen.
Från förarplatsen väljer du sidospegel, genom att flytta reglage 1till vänster eller höger. Sedan ställer du in sidospegeln i de fyra riktningarna genom att trycka på reglage 2.Sidospeglarnas defrosterfunktion är sammankopplad med bakrutans.


Innerbackspegel


Modell med manuellt dag-/mörkerläge
1.Val av spegelns "dagläge".
2. Inriktning av backspegeln.


Säkerhetsbälten fram
1.
Fastspänning.2.Inställning i höjdled. 65
118
Fällning av backspeglar
Under parkering kan sidospeglarna fällas manuellt eller elektriskt.
6
4
Sitta bekvämt och säkert


Modell med automatiskt dag-/mörkerläge
1.Automatisk detektering av dag-/mörkerläge.2.Inställning av backspegel.

.Snabbguide
13

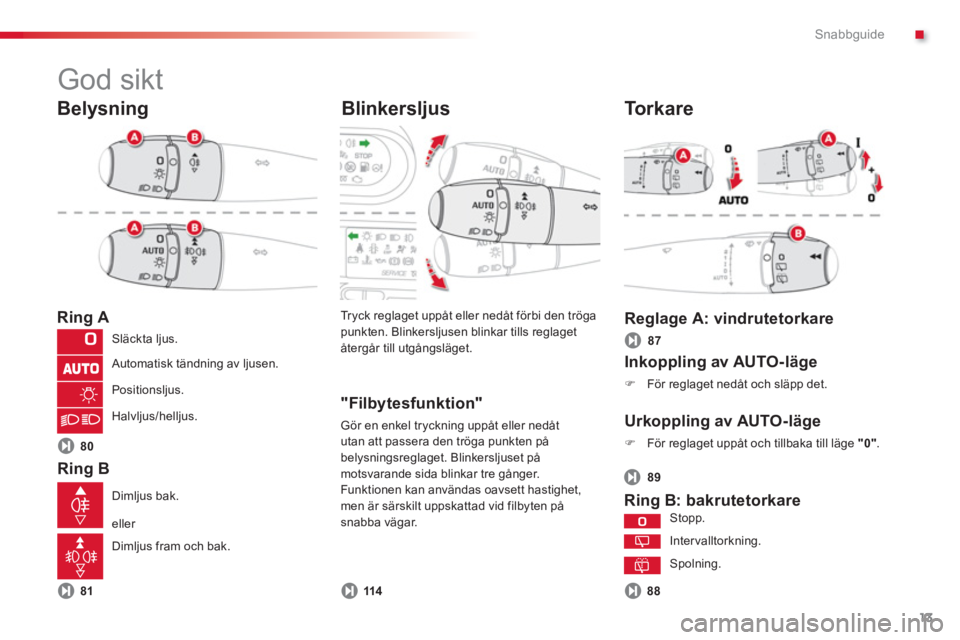

Belysning

Ring A

Ring B
Tryck reglaget uppåt eller nedåt förbi den tröga punkten. Blinkersljusen blinkar tills reglagetåtergår till utgångsläget.
Blinkersljus


Inkoppling av AUTO-läge
)För reglaget nedåt och släpp det.



Ring B: bakrutetorkare
8188 Släckta l
jus.
Automatisk t
ändning av ljusen.
Positionsl
jus.
Halvl
jus/helljus.

Dimljus bak.

eller
Dimljus
fram och bak. Stopp.
Intervalltorkning.
Spolning.

Reglage A: vindrutetorkare


To r k a r e


Urkoppling av AUTO-läge
)För reglaget uppåt och tillbaka till läge "0"
.
114
"Filbytesfunktion"
Gör en enkel tryckning uppåt eller nedåt utan att passera den tröga punkten på
belysningsreglaget. Blinkersljuset på
motsvarande sida blinkar tre gånger.
Funktionen kan användas oavsett hastighet,
men är särskilt uppskattad vid filbyten på
snabba vägar.
God sikt
87
89
80

Snabbguide
14
använd gärna den helautomatiska funktionen genom att trycka på knappen "AUTO"
efter val av önskad komfortnivå.
Råd för inställningar i kupén

God ventilation
Jag vill ha ...
Manuell värme eller luftkonditionering
LuftfördelningLuftflödeÅtercirkulationav kupéluft / Friskluf tsintagTemperaturManuell AC
VÄRME











KYLA











BORTTAGNINGAV IMMA OCHIS

.Snabbguide
15

Genomskinlig digital
mätartavla
Re
glagepaneler

Om nivåerna är felaktiga ska de korrigeras genom påfyllning. A.När tändningen är påslagen visasåterstående bränslenivå på den digitalamätartavlan.B.Med tändningen påslagen ska indikatorn
för oljenivå visa "OIL OK"
i några sekunder. Tändnin
g av en kontrollampa anger status för motsvarande funktion. A.Urkoppling av ESP-/ASR-systemet. När tändnin
gen är påslagen tänds de orange och röda kontrollamporna.
När motorn är igång, ska samma kontrollampor snabbt slockna, utom kontrollampa C
(aktiverad
krockkudde fram på passagerarsidan) som slocknar efter ca en minut.
Slå upp rätt sida och läs om den berörda
funktionen, om någon kontrollampa fortsätter
att lysa.

Kontrollampor

Nivåkontroll
2223117
141
73
134
B. Urkoppling av parkeringshjälpen bak.
C.
Centrallås.
D.Urkoppling av Stop & Start.

Snabbguide
16
Krockkudde för frampassageraren
Elektriskt barnlås
1.
Stick in nyckeln. 2.
Välj läge:
"OFF"
(urkoppling), med bilbarnstol i
bakåtvänt läge,
"ON"
(inkoppling), med frampassagerare
eller bilbarnstol i framåtvänt läge.
3. Dra ur nyckeln i det valda läget. N
är kontrollampan Atänds indikerar det att det elektriska barnlåset har aktiverats. A. Kontrollampa för fastspänt / lossat säkerhetsbälte fram och/eller bak.B.
Kontrollampa för vänster bälte fram. C.
Kontrollampa för höger bälte fram. D.Kontrollampa för höger bälte bak.
E.Kontrollampa för mittbälte bak.
F. Kontrollampa för vänster bälte bak.
G.Kontrollampa för urkopplad
passagerarkrockkudde fram.
H.Kontrollampa för inkopplad
passagerarkrockkudde fram.

Säkerhetsbälten och krockkudde
för frampassageraren

Passagerarnas säkerhet
123
118, 119
113

.Snabbguide
17
Köra säker t

Denna växellåda har sex växlar och ger digmöjlighet att välja mellan bekväm automatisk
växling eller nöjet att växla manuellt.
1.Växelspak.2. Växelreglage "-"
under ratten.3.
Växelreglage "+"
under ratten.Den ila
gda växeln eller det valda körsättet visas på instrumenttavlans display.N.Neutral (neutralläge). R. Reverse (backväxel). 1 - 6.Ilagda växlar. AUTO.
Automatiskt läge.
)
Välja alltid N
-läget och tryck bestämt påbromspedalen när motorn star tas.)
Välj det automatiska läget (A
) eller detAmanuella läget ( M ) genom att flytta
växelspaken 1,
eller
lä
gg i backväxeln genom att skjuta fram
växelspaken 1till läge R . )
Lossa parkeringsbromsen.)
Lyft gradvis foten från bromspedalen och ge gas.


Manuell elstyrd växellåda
med sex växlar
Visning i instrumenttavlan

Starta
128

Snabbguide
18
Köra säker t
Ställa motorn i STOP-läge



- när du släpper upp bromspedalen och har
växelspaken i läge Aeller M,

- eller när du flyttar växelspaken från läge Ntill läge A
eller M
,

- eller när du lägger i backväxeln.
Stop & Start
I bilar med en elstyrd manuell växellåda
tänds kontrollampan "ECO"
i instrumenttavlan och motorn
ställer sig automatiskt i standbyläge:
- när du tram
par på bromspedalen eller
ställer växelspaken i läge N, i hastigheter under 8 km/tim.

Ställa motorn i START-läge
I bilar med en elstyrd manuell växellådasläcks kontrollampan"ECO"
och motorn startar automatiskt:
I vissa särskilda
fall kan STOP-läget inte aktiveras. I så fall blinkar kontrollampan "ECO"i några sekunder och släcks sedan. I vissa särskilda
fall kan STA R T- l äget aktiveras
automatiskt. I så fall blinkar kontrollampan"ECO"
i några sekunder och släcks sedan.


Urkoppling / återinkoppling
Du kan när som helst koppla ur systemetgenom att trycka på reglaget "ECO OFF".Indikeringslampan på knappen tänds.


Före bränslepåfyllning och förealla åtgärder i motorrummet måste
tändningen stängas av med nyckeln.


Systemet återaktiveras automatiskt varje gång bilen star tas med nyckeln.
13
313 4
134, 135
