CITROEN C3 PICASSO 2014 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2014Pages: 290, PDF Size: 10.24 MB
Page 281 of 290
279
Page 282 of 290
280
Page 283 of 290
08-12

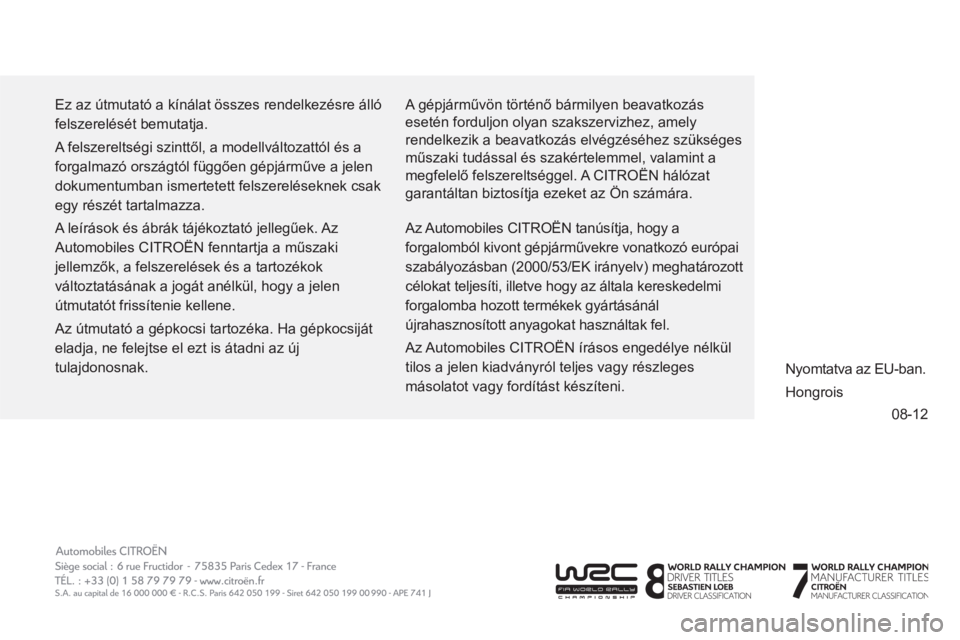

Ez az útmutató a kínálat összes rendelkezésre álló
felszerelését bemutatja.
A felszereltségi szinttől, a modellváltozattól és a
forgalmazó országtól függően gépjárműve a jelen
dokumentumban ismertetett felszereléseknek csak
egy részét tartalmazza.
A leírások és ábrák tájékoztató jellegűek. Az
Automobiles CITROËN fenntartja a műszaki
jellemzők, a felszerelések és a tartozékok
változtatásának a jogát anélkül, hogy a jelen
útmutatót frissítenie kellene.
Az útmutató a gépkocsi tartozéka. Ha gépkocsiját
eladja, ne felejtse el ezt is átadni az új
tulajdonosnak. Az Automobiles CITROËN tanúsítja, hogy a
forgalomból kivont gépjárművekre vonatkozó európai
szabályozásban (2000/53/EK irányelv) meghatározott
célokat teljesíti, illetve hogy az általa kereskedelmi
forgalomba hozott termékek gyártásánál
újrahasznosított anyagokat használtak fel.
Az Automobiles CITROËN írásos engedélye nélkül
tilos a jelen kiadványról teljes vagy részleges
másolatot vagy fordítást készíteni. Nyomtatva az EU-ban.
Hongrois
A gépjárművön történő bármilyen beavatkozás
esetén forduljon olyan szakszervizhez, amely
rendelkezik a beavatkozás elvégzéséhez szükséges
műszaki tudással és szakértelemmel, valamint a
megfelelő felszereltséggel. A CITROËN hálózat
garantáltan biztosítja ezeket az Ön számára.
Page 284 of 290
CRÉATIVE TECHNOLOGIE
2012 – DOCUMENTATION DE BORD4DconceptDiadeisEdipro
12C3O.0170
Hongrois
Page 285 of 290
A működés ellenőrzése
2
*
Modellváltozattól függően.

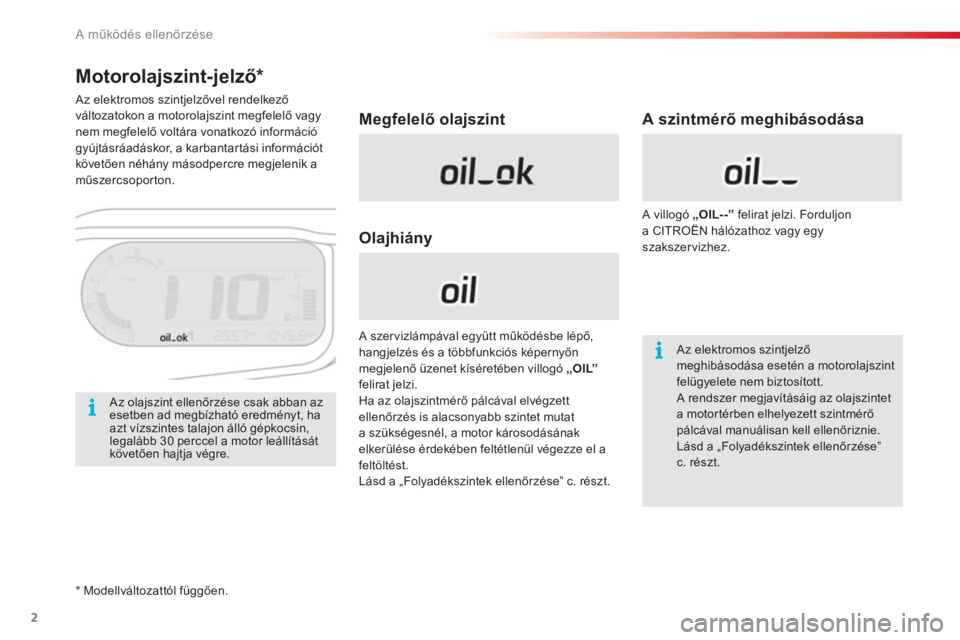

Motorolajszint-jelző
*
Az elektromos szintjelzővel rendelkező
változatokon a motorolajszint megfelelő vagy
nem megfelelő voltára vonatkozó információ
gyújtásráadáskor, a karbantartási információt
követően néhány másodpercre megjelenik a
műszercsoporton.
Megfelelő olajszint
A szervizlámpával együtt működésbe lépő,
hangjelzés és a többfunkciós képernyőn
megjelenő üzenet kíséretében villogó „OIL”
felirat jelzi.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mutat
a szükségesnél, a motor károsodásának
elkerülése érdekében feltétlenül végezze el a
feltöltést.
Lásd a „Folyadékszintek ellenőrzése” c. részt. A villogó „OIL- -”
felirat jelzi. Forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Az elektromos szintjelző
meghibásodása esetén a motorolajszint
felügyelete nem biztosított.
A rendszer megjavításáig az olajszintet
a motortérben elhelyezett szintmérő
pálcával manuálisan kell ellenőriznie.
Lásd a „Folyadékszintek ellenőrzése”
c. részt.
Az olajszint ellenőrzése csak abban az
esetben ad megbízható eredményt, ha
azt vízszintes talajon álló gépkocsin,
legalább 30 perccel a motor leállítását
követően hajtja végre.
Olajhiány
A szintmérő meghibásodása
Page 286 of 290
8
Biztonság
3

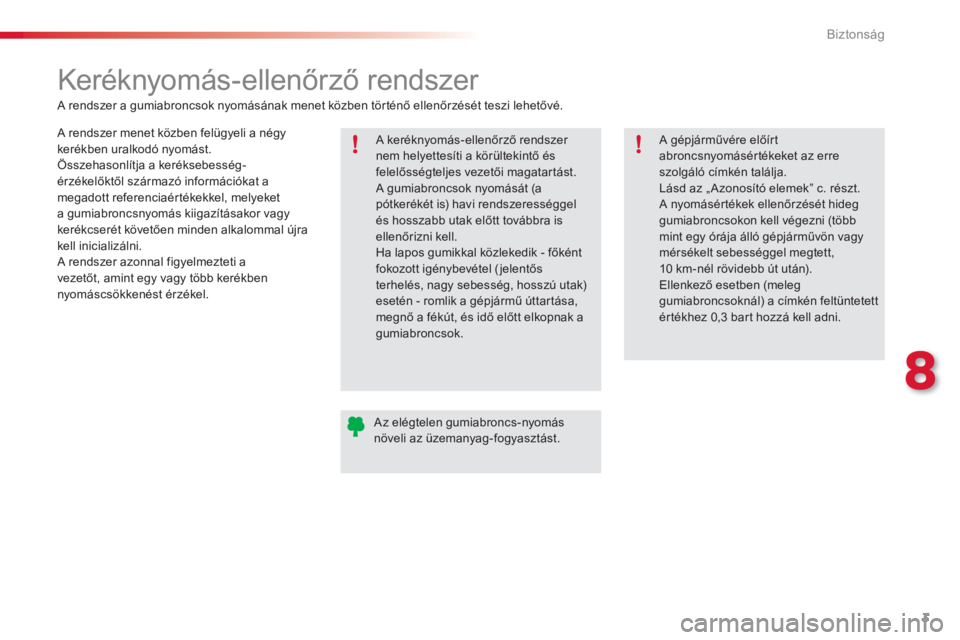

Keréknyomás- ellenőrző rendszer
A rendszer a gumiabroncsok nyomásának menet közben történő ellenőrzését teszi lehetővé.
A rendszer menet közben felügyeli a négy
kerékben uralkodó nyomást.
Összehasonlítja a keréksebesség-
érzékelőktől származó információkat a
megadott referenciaértékekkel, melyeket
a gumiabroncsnyomás kiigazításakor vagy
kerékcserét követően minden alkalommal újra
kell inicializálni.
A rendszer azonnal figyelmezteti a
vezetőt, amint egy vagy több kerékben
nyomáscsökkenést érzékel.
A keréknyomás-ellenőrző rendszer
nem helyettesíti a körültekintő és
felelősségteljes vezetői magatartást.
A gumiabroncsok nyomását (a
pótkerékét is) havi rendszerességgel
és hosszabb utak előtt továbbra is
ellenőrizni kell.
Ha lapos gumikkal közlekedik - főként
fokozott igénybevétel (jelentős
terhelés, nagy sebesség, hosszú utak)
esetén - romlik a gépjármű úttartása,
megnő a fékút, és idő előtt elkopnak a
gumiabroncsok.
A gépjárművére előírt
abroncsnyomásértékeket az erre
szolgáló címkén találja.
Lásd az „ Azonosító elemek” c. részt.
A nyomásértékek ellenőrzését hideg
gumiabroncsokon kell végezni (több
mint egy órája álló gépjárművön vagy
mérsékelt sebességgel megtett,
10 km-nél rövidebb út után).
Ellenkező esetben (meleg
gumiabroncsoknál) a címkén feltüntetett
értékhez 0,3 bart hozzá kell adni.
Az elégtelen gumiabroncs-nyomás
növeli az üzemanyag-fogyasztást.
Page 287 of 290
Biztonság
4

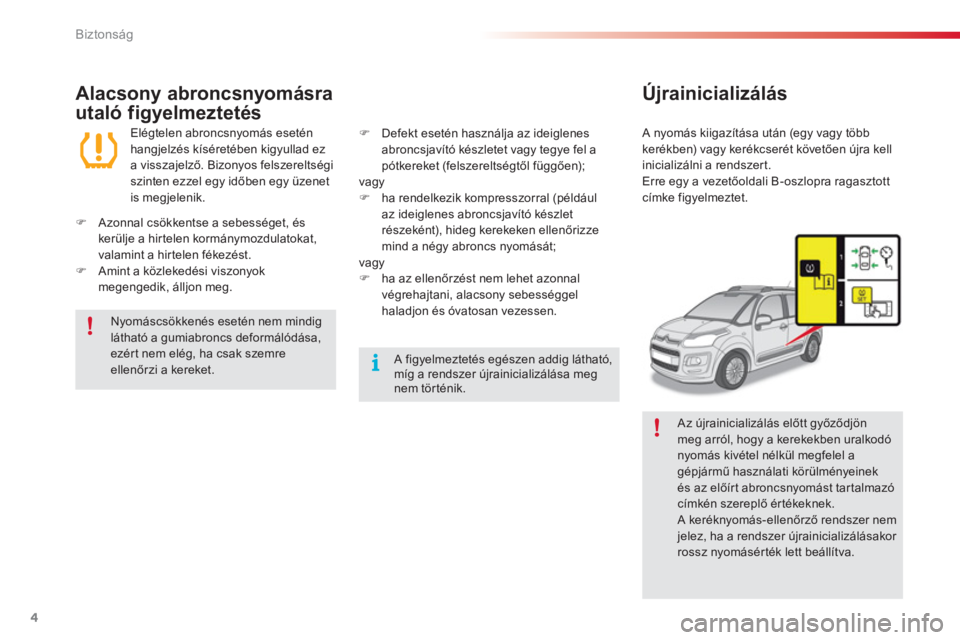

Alacsony abroncsnyomásra
utaló figyelmeztetés
Elégtelen abroncsnyomás esetén
hangjelzés kíséretében kigyullad ez
a visszajelző. Bizonyos felszereltségi
szinten ezzel egy időben egy üzenet
is megjelenik.
)
Azonnal csökkentse a sebességet, és
kerülje a hirtelen kormánymozdulatokat,
valamint a hirtelen fékezést.
)
Amint a közlekedési viszonyok
megengedik, álljon meg.
Nyomáscsökkenés esetén nem mindig
látható a gumiabroncs deformálódása,
ezért nem elég, ha csak szemre
ellenőrzi a kereket.
A figyelmeztetés egészen addig látható,
míg a rendszer újrainicializálása meg
nem történik.
)
Defekt esetén használja az ideiglenes
abroncsjavító készletet vagy tegye fel a
pótkereket (felszereltségtől függően);
vagy
)
ha rendelkezik kompresszorral (például
az ideiglenes abroncsjavító készlet
részeként), hideg kerekeken ellenőrizze
mind a négy abroncs nyomását;
vagy
)
ha az ellenőrzést nem lehet azonnal
végrehajtani, alacsony sebességgel
haladjon és óvatosan vezessen.
Újrainicializálás
A nyomás kiigazítása után (egy vagy több
kerékben) vagy kerékcserét követően újra kell
inicializálni a rendszert.
Erre egy a vezetőoldali B-oszlopra ragasztott
címke figyelmeztet.
Az újrainicializálás előtt győződjön
meg arról, hogy a kerekekben uralkodó
nyomás kivétel nélkül megfelel a
gépjármű használati körülményeinek
és az előírt abroncsnyomást tartalmazó
címkén szereplő értékeknek.
A keréknyomás-ellenőrző rendszer nem
jelez, ha a rendszer újrainicializálásakor
rossz nyomásérték lett beállítva.
Page 288 of 290
8
Biztonság
5
Hóláncok
Hólánc fel- vagy leszerelése esetén a
rendszert nem kell újrainicializálni.
A rendszer újrainicializálása álló gépjárműben,
ráadott gyújtás mellett a gépjármű
konfigurációs menüjében történik.
)
Nyomja meg a monokróm képernyő
„MENU”
gombját.
)
Válassza a „Gépjármű konfigurálása”
menüt.
)
Nyomja meg a „MENU”
gombot az
autórádió előlapján.
)
Válassza a „Személyes beállítások -
Konfigurálás”
menüt.
)
Válassza a „Gépjármű-paraméterek
definiálása”
menüt.
A rendszer ezentúl a megadott
új nyomásparamétereket kezeli
referenciaértékként.
A keréknyomás-ellenőrző rendszer
csak akkor működik megbízhatóan,
ha a rendszer újrainicializálását
megelőzően megfelelően beállította a
négy gumiabroncs nyomását.
Autórádióval nem rendelkező vagy navigációs
rendszerrel felszerelt gépjárművek
Autórádióval rendelkező gépjárművek
Page 289 of 290
Biztonság
6
Működési rendellenesség
Minden beavatkozás után ellenőrizni
kell a nyomást a négy kerékben, és újra
kell inicializálni a rendszert.
Újabb visszajelző lámpák
Visszajelzés
Világítás módja
Ok
Te e n dők/megjegyzések
Lapos kerék
folyamatos,
hangjelzés és
üzenet kíséri Egy vagy több
kerékben nem
megfelelő a
levegőnyomás. A lehető leghamarabb
ellenőrizze a gumiabroncsok
nyomását.
Az ellenőrzést lehetőleg
hideg gumiabroncsokon
végezze.
Egy vagy több kerék
nyomásának korrigálása, ill.
kerékcsere után mindig újra
kell inicializálni a rendszert.
Bővebb információért lásd a
„Keréknyomás-ellenőrzés”
c. részt.
+
villog, majd a
szervizlámpával
együtt
folyamatosan
világít
A funkció
működésében
zavar lépett fel: az
abroncsnyomás
ellenőrzése nem
biztosított. Amint lehet, ellenőrizze a
gumiabroncsok nyomását.
Ellenőriztesse a rendszert a
CITROËN hálózatban vagy
egy szakszervizben. Ha a szervizlámpa kigyulladásával együtt
villogni kezd, majd kigyullad az alacsony
gumiabroncsnyomásra figyelmeztető visszajelzés,
az a rendszer működési hibájára utal.
Ilyenkor a keréknyomás-ellenőrzés nem biztosított.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Page 290 of 290
10
Ellenőrzések
7
Motorolajszint
Az ellenőrzést elektromos szintmérő
esetén a gyújtás ráadásakor
a műszercsoporton található
motorolajszint-jelzővel, egyébként
pedig a szintmérő pálca segítségével
végezheti el.
A megbízható eredmény érdekében a
szint kézi ellenőrzését vízszintes
talajon leállított gépjárműben, legalább
30 perccel a gépjármű leállítását
követően kell elvégezni.
Két átvizsgálás (vagy olajcsere) között is
szükség lehet utántöltésre. A CITROËN
azt tanácsolja, hogy 5000 kilométerenként
ellenőriztesse az olajszintet, és szükség esetén
végeztesse el az utántöltést.
Ellenőrzés a szintmérő pálcával
A szintmérő pálca motortérben található pontos
helyét illetően lásd a „Benzinmotorok”, ill.
„Dízelmotorok” c. részt.
)
A színes végénél fogva húzza ki a pálcát.
)
Egy tiszta, nem bolyhosodó ronggyal
törölje meg a szárát.
A
= MA XI
B
= MINI
Ha a szint az A
jelzés fölött vagy a B
jelzés
alatt van, ne indítsa be a motor t.
- A maximális szint (MAXI
)
túllépése esetén
forduljon a CITROËN hálózathoz vagy
egy szakszer vizhez (mert tönkremehet a
motor).
- A minimális szint (
MINI)
alatt
haladéktalanul töltse fel a szintet.
Olajcsere
A művelet elvégzésének gyakoriságával
kapcsolatos információkért lapozza fel a
szerviz- és garanciafüzetet.
A motorok és a környezetvédelmi rendszer
megbízható működésének megőrzése
érdekében mellőzze a motorolaj-
adalékanyagok használatát.
Olajfeltöltést követően a gyújtás ráadásakor a
motorolajszint-jelző még 30 percig nem mutat
megbízható eredményt.
A motorolaj feltöltése
A motorolaj-betöltő nyílás motor térben található
pontos helyét illetően lásd a „Benzinmotorok”,
ill. „Dízelmotorok” c. részt.
)
A betöltőnyíláshoz való hozzáféréshez
csavarja le a tartály kupakját.
)
Kis adagokban töltse be az olajat,
vigyázva, nehogy a motor alkotóelemeire
fröccsenjen (tűzveszély).
)
A szintmérő pálcával történő
szintellenőrzés előtt várjon néhány percet.
)
Szükség esetén folytassa a feltöltést.
)
A szintellenőrzést követően gondosan
zárja vissza a tartály kupakját, és tegye
vissza a szintmérő pálcát a helyére.
A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne,
ellenőrizze, hogy az olaj megfelel-e az
adott gépjármű motortípusának és a gyártó
előírásainak.
)
Ütközésig tegye vissza a helyére, majd újra
húzza ki és ellenőrizze a szintet: a szintnek
az A
és B
jelzés között kell lennie.
