CITROEN C3 PICASSO 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2014Pages: 290, PDF Size: 9.99 MB
Page 281 of 290
279
Page 282 of 290
280
Page 283 of 290
08-12

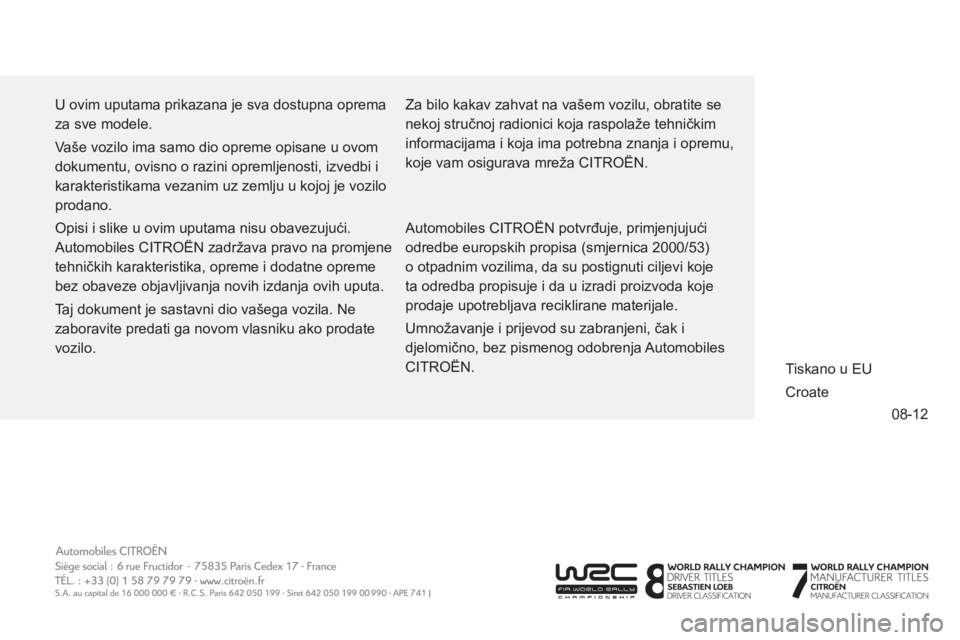

U ovim uputama prikazana je sva dostupna oprema
za sve modele.
Vaše vozilo ima samo dio opreme opisane u ovom
dokumentu, ovisno o razini opremljenosti, izvedbi i
karakteristikama vezanim uz zemlju u kojoj je vozilo
prodano.
Opisi i slike u ovim uputama nisu obavezujući.
Automobiles CITROËN zadržava pravo na promjene
tehničkih karakteristika, opreme i dodatne opreme
bez obaveze objavljivanja novih izdanja ovih uputa.
Taj dokument je sastavni dio vašega vozila. Ne
zaboravite predati ga novom vlasniku ako prodate
vozilo. Automobiles CITROËN potvrđuje, primjenjujući
odredbe europskih propisa (smjernica 2000/53)
o otpadnim vozilima, da su postignuti ciljevi koje
ta odredba propisuje i da u izradi proizvoda koje
prodaje upotrebljava reciklirane materijale.
Umnožavanje i prijevod su zabranjeni, čak i
djelomično, bez pismenog odobrenja Automobiles
CITROËN.
Tiskano u EU
Croate
Za bilo kakav zahvat na vašem vozilu, obratite se
nekoj stručnoj radionici koja raspolaže tehničkim
informacijama i koja ima potrebna znanja i opremu,
koje vam osigurava mreža CITROËN.
Page 284 of 290
CRÉATIVE TECHNOLOGIE
2012 – DOCUMENTATION DE BORD4DconceptDiadeisEdipro
12C3O.0230
Croate
Page 285 of 290

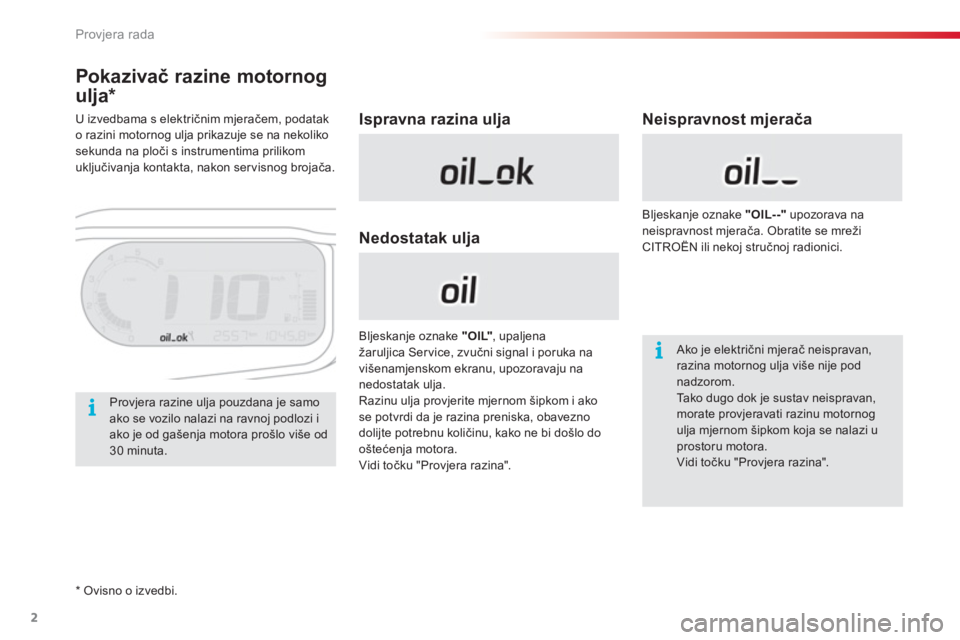

Provjera rada
2
*
Ovisno o izvedbi.
Pokazivač razine motornog
ulja *
U izvedbama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se na nekoliko
sekunda na ploči s instrumentima prilikom
uključivanja kontakta, nakon servisnog brojača.
Ispravna razina ulja
Bljeskanje oznake "OIL"
, upaljena
žaruljica Service, zvučni signal i poruka na
višenamjenskom ekranu, upozoravaju na
nedostatak ulja.
Razinu ulja provjerite mjernom šipkom i ako
se potvrdi da je razina preniska, obavezno
dolijte potrebnu količinu, kako ne bi došlo do
oštećenja motora.
Vidi točku "Provjera razina". Bljeskanje oznake "OIL--"
upozorava na
neispravnost mjerača. Obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Ako je električni mjerač neispravan,
razina motornog ulja više nije pod
nadzorom.
Tako dugo dok je sustav neispravan,
morate provjeravati razinu motornog
ulja mjernom šipkom koja se nalazi u
prostoru motora.
Vidi točku "Provjera razina ".
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na ravnoj podlozi i
ako je od gašenja motora prošlo više od
30 minuta.
Nedostatak ulja
Neispravnost mjerača
Page 286 of 290
8
Sigurnost
3
Otkrivanje preniskog tlaka u gumama
Sustav tijekom vožnje automatski provjerava tlak u gumama.
Odmah nakon pokretanja vozila, sustav nadzire
tlak u sve četiri gume.
Sustav uspoređuje podatke koje šalju davači
brzine kotača s referentnim vrijednostima,
koje se moraju reinicijalizirati nakon svakog
napuhivanja gume ili nakon zamjene
kotača
.
Sustav daje upozorenje ako otkrije pad tlaka u
jednoj ili više guma.
Sustav otkrivanja preniskog tlaka
u gumama ne nadomješta oprez i
odgovornost vozača.
Ako je vaše vozilo opremljeno tim
sustavom, ipak morate svaki mjesec
provjeravati tlak u gumama (uključujući i
rezervni kotač) kao i prije svakog dužeg
putovanja.
Ako je tlak u gumama prenizak,
pogoršava se držanje ceste, produžuje
se put kočenja, a gume se prijevremeno
troše, naročito u otežanim uvjetima
(veliko opterećenje, velika brzina, dugo
putovanje).
Vrijednosti propisanog tlaka u gumama
za vaše vozila navedene su na
naljepnici tlaka u gumama.
Vidi točku "Elementi identifikacije".
Tlak se mora provjeravati na hladnim
gumama (vozilo mora mirovati jedan
sat ili nakon vožnje kraće od 10 km
umjerenom brzinom).
U protivnom, ako su gume tople,
dodajte 0,3 bara vrijednostima na
naljepnici.
Isto tako, povećava se potrošnja goriva.
Page 287 of 290
Sigurnost
4

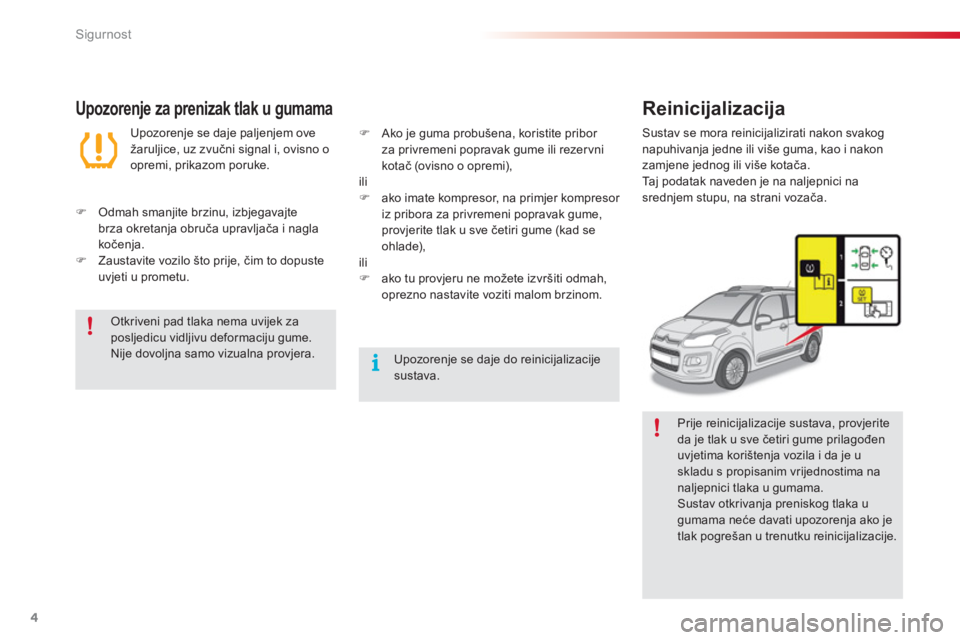

Upozorenje za prenizak tlak u gumama
Upozorenje se daje paljenjem ove
žaruljice, uz zvučni signal i, ovisno o
opremi, prikazom poruke.
)
Odmah smanjite brzinu, izbjegavajte
brza okretanja obruča upravljača i nagla
kočenja.
)
Zaustavite vozilo što prije, čim to dopuste
uvjeti u prometu.
Otkriveni pad tlaka nema uvijek za
posljedicu vidljivu deformaciju gume.
Nije dovoljna samo vizualna provjera.
Upozorenje se daje do reinicijalizacije
sustava.
)
Ako je guma probušena, koristite pribor
za privremeni popravak gume ili rezervni
kotač (ovisno o opremi),
ili
)
ako imate kompresor, na primjer kompresor
iz pribora za privremeni popravak gume,
provjerite tlak u sve četiri gume (kad se
ohlade),
ili
)
ako tu provjeru ne možete izvršiti odmah,
oprezno nastavite voziti malom brzinom.
Reinicijalizacija
Sustav se mora reinicijalizirati nakon svakog
napuhivanja jedne ili više guma, kao i nakon
zamjene jednog ili više kotača.
Taj podatak naveden je na naljepnici na
srednjem stupu, na strani vozača.
Prije reinicijalizacije sustava, provjerite
da je tlak u sve četiri gume prilagođen
uvjetima korištenja vozila i da je u
skladu s propisanim vrijednostima na
naljepnici tlaka u gumama.
Sustav otkrivanja preniskog tlaka u
gumama neće davati upozorenja ako je
tlak pogrešan u trenutku reinicijalizacije.
Page 288 of 290
8
Sigurnost
5

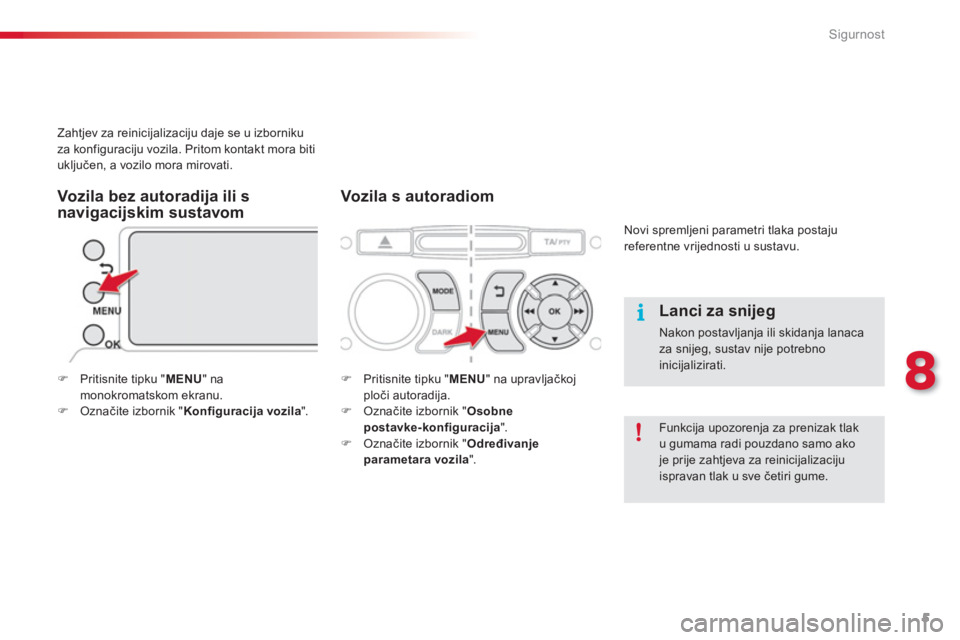

Lanci za snijeg
Nakon postavljanja ili skidanja lanaca
za snijeg, sustav nije potrebno
inicijalizirati.
Zahtjev za reinicijalizaciju daje se u izborniku
za konfiguraciju vozila. Pritom kontakt mora biti
uključen, a vozilo mora mirovati.
)
Pritisnite tipku " MENU
" na
monokromatskom ekranu.
)
Označite izbornik " Konfiguracija vozila
".
)
Pritisnite tipku " MENU
" na upravljačkoj
ploči autoradija.
)
Označite izbornik " Osobne
postavke-konfiguracija
".
)
Označite izbornik " Određivanje
parametara vozila
".
Novi spremljeni parametri tlaka postaju
referentne vrijednosti u sustavu.
Funkcija upozorenja za prenizak tlak
u gumama radi pouzdano samo ako
je prije zahtjeva za reinicijalizaciju
ispravan tlak u sve četiri gume.
Vozila bez autoradija ili s
navigacijskim sustavom
Vozila s autoradiom
Page 289 of 290
Sigurnost
6

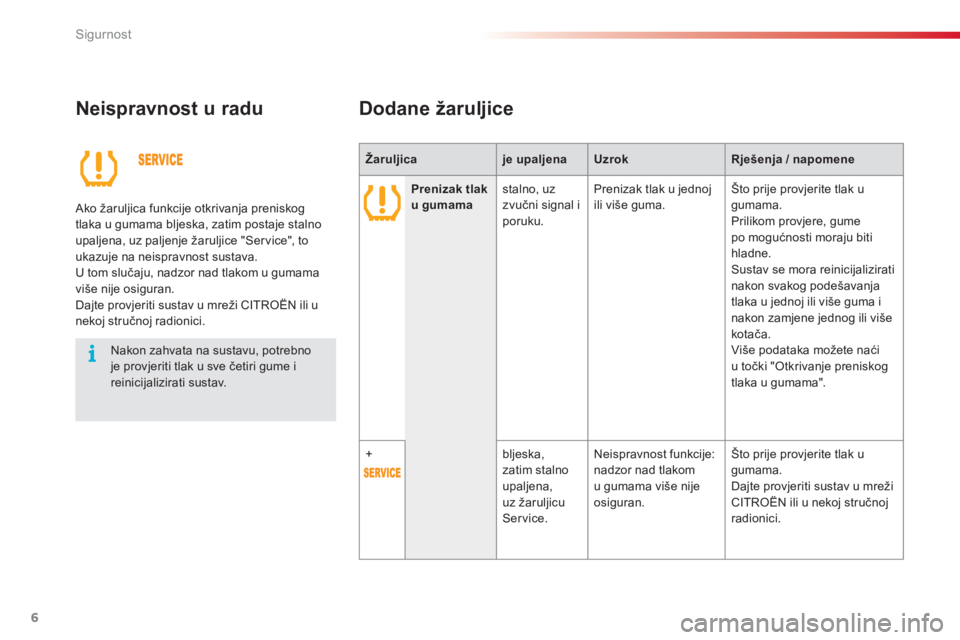

Neispravnost u radu
Nakon zahvata na sustavu, potrebno
je provjeriti tlak u sve četiri gume i
reinicijalizirati sustav.
Dodane žaruljice
Žaruljica
je upaljena
Uzrok
Rješenja / napomene
Prenizak tlak
u gumama
stalno, uz
zvučni signal i
poruku. Prenizak tlak u jednoj
ili više guma. Što prije provjerite tlak u
gumama.
Prilikom provjere, gume
po mogućnosti moraju biti
hladne.
Sustav se mora reinicijalizirati
nakon svakog podešavanja
tlaka u jednoj ili više guma i
nakon zamjene jednog ili više
kotača.
Više podataka možete naći
u točki "Otkrivanje preniskog
tlaka u gumama".
+
bljeska,
zatim stalno
upaljena,
uz žaruljicu
Service. Neispravnost funkcije:
nadzor nad tlakom
u gumama više nije
osiguran. Što prije provjerite tlak u
gumama.
Dajte provjeriti sustav u mreži
CITROËN ili u nekoj stručnoj
radionici. Ako žaruljica funkcije otkrivanja preniskog
tlaka u gumama bljeska, zatim postaje stalno
upaljena, uz paljenje žaruljice "Ser vice", to
ukazuje na neispravnost sustava.
U tom slučaju, nadzor nad tlakom u gumama
više nije osiguran.
Dajte provjeriti sustav u mreži CITROËN ili u
nekoj stručnoj radionici.
Page 290 of 290
10
Provjere
7

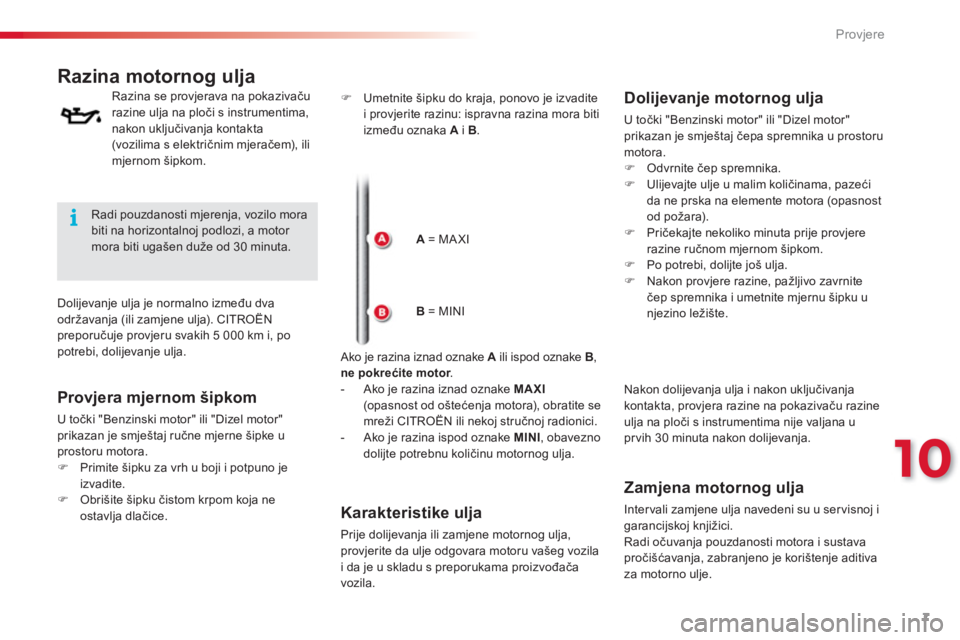

Razina motornog ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima,
nakon uključivanja kontakta
(vozilima s električnim mjeračem), ili
mjernom šipkom.
Radi pouzdanosti mjerenja, vozilo mora
biti na horizontalnoj podlozi, a motor
mora biti ugašen duže od 30 minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). CITROËN
preporučuje provjeru svakih 5 000 km i, po
potrebi, dolijevanje ulja.
Provjera mjernom šipkom
U točki "Benzinski motor" ili "Dizel motor"
prikazan je smještaj ručne mjerne šipke u
prostoru motora.
)
Primite šipku za vrh u boji i potpuno je
izvadite.
)
Obrišite šipku čistom krpom koja ne
ostavlja dlačice.
A
= MA XI
B
= MINI
Ako je razina iznad oznake A
ili ispod oznake B
,
ne pokrećite motor
.
- Ako je razina iznad oznake MAXI
(opasnost od oštećenja motora), obratite se
mreži CITROËN ili nekoj stručnoj radionici.
- Ako je razina ispod oznake MINI
, obavezno
dolijte potrebnu količinu motornog ulja.
Zamjena motornog ulja
Inter vali zamjene ulja navedeni su u ser visnoj i
garancijskoj knjižici.
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, zabranjeno je korištenje aditiva
za motorno ulje.
Nakon dolijevanja ulja i nakon uključivanja
kontakta, provjera razine na pokazivaču razine
ulja na ploči s instrumentima nije valjana u
prvih 30 minuta nakon dolijevanja.
Dolijevanje motornog ulja
U točki "Benzinski motor" ili "Dizel motor"
prikazan je smještaj čepa spremnika u prostoru
motora.
)
Odvrnite čep spremnika.
)
Ulijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost
od požara).
)
Pričekajte nekoliko minuta prije provjere
razine ručnom mjernom šipkom.
)
Po potrebi, dolijte još ulja.
)
Nakon provjere razine, pažljivo zavrnite
čep spremnika i umetnite mjernu šipku u
njezino ležište.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg vozila
i da je u skladu s preporukama proizvođača
vozila.
)
Umetnite šipku do kraja, ponovo je izvadite
i provjerite razinu: ispravna razina mora biti
između oznaka A
i B
.
