CITROEN C4 2011 Notices Demploi (in French)

9
PRISE en MAIN

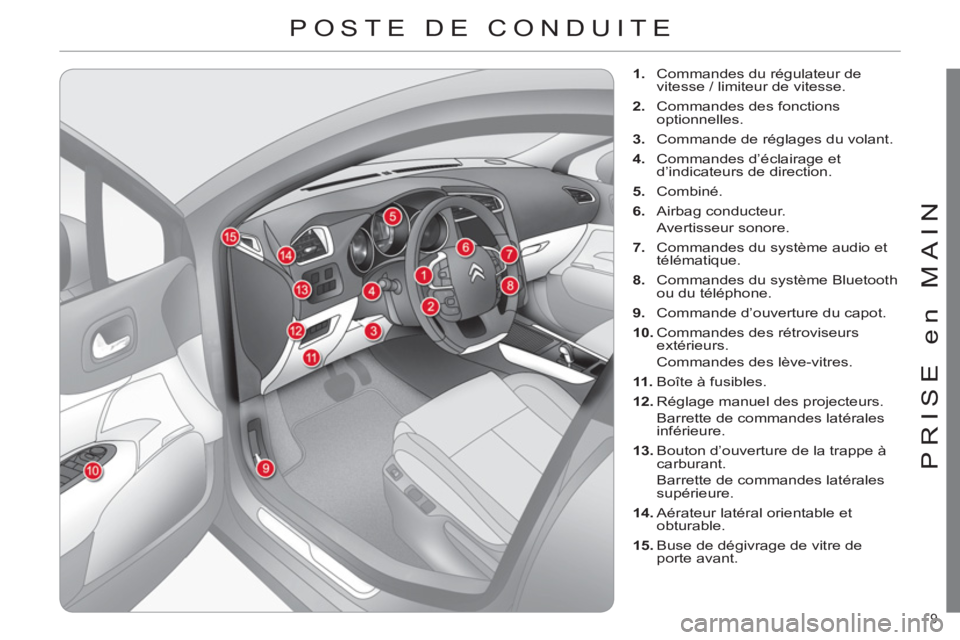

POSTE DE CONDUITE



1.
Commandes du régulateur de
vitesse / limiteur de vitesse.

2.
Commandes des fonctions
optionnelles.

3.
Commande de réglages du volant.

4.
Commandes d’éclairage et
d’indicateurs de direction.

5.
Combiné.

6.
Airbag conducteur.
Avertisseur sonore.

7.
Commandes du système audio et
télématique.

8.
Commandes du système Bluetooth
ou du téléphone.

9.
Commande d’ouverture du capot.

10.
Commandes des rétroviseurs
extérieurs.
Commandes des lève-vitres.

11 .
Boîte à fusibles.

12.
Réglage manuel des projecteurs.
Barrette de commandes latérales
inférieure.

13.
Bouton d’ouverture de la trappe à
carburant.
Barrette de commandes latérales
supérieure.

14.
Aérateur latéral orientable et
obturable.

15.
Buse de dégivrage de vitre de
porte avant.

10

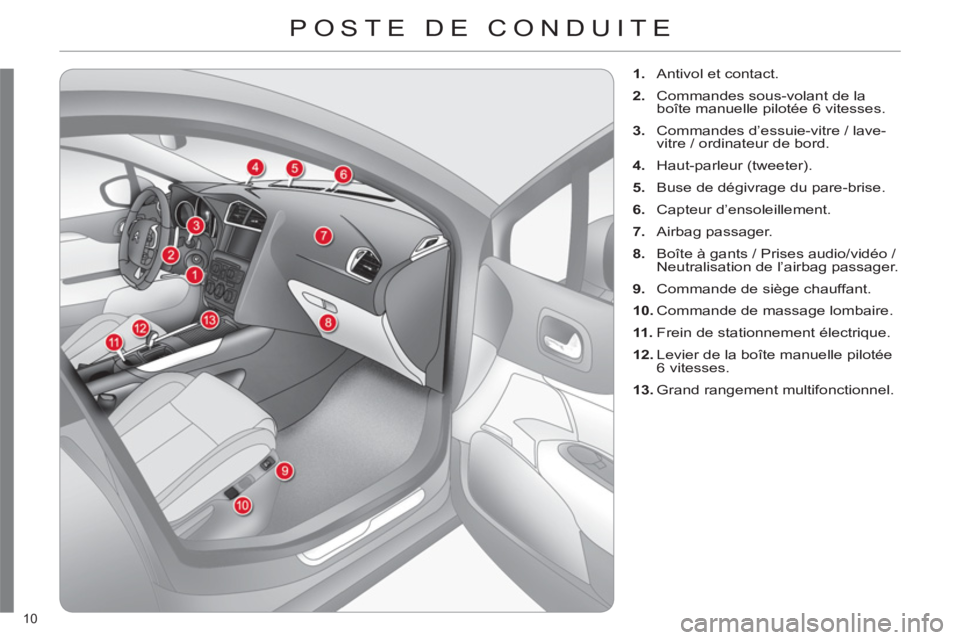

POSTE DE CONDUITE



1.
Antivol et contact.

2.
Commandes sous-volant de la
boîte manuelle pilotée 6 vitesses.

3.
Commandes d’essuie-vitre / lave-
vitre / ordinateur de bord.

4.
Haut-parleur (tweeter).

5.
Buse de dégivrage du pare-brise.

6.
Capteur d’ensoleillement.

7.
Airbag passager.

8.
Boîte à gants / Prises audio/vidéo /
Neutralisation de l’airbag passager.

9.
Commande de siège chauffant.

10.
Commande de massage lombaire.

11 .
Frein de stationnement électrique.

12.
Levier de la boîte manuelle pilotée
6 vitesses.

13.
Grand rangement multifonctionnel.

11

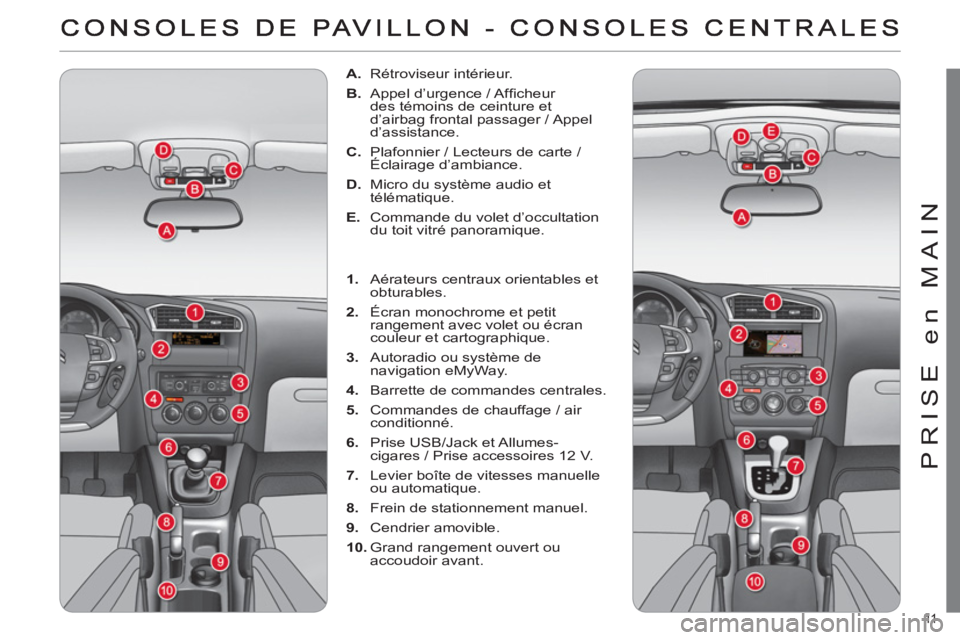

PRISE en MAIN



A.
Rétroviseur intérieur.

B.
Appel d’urgence / Affi cheur
des témoins de ceinture et
d’airbag frontal passager / Appel
d’assistance.

C.
Plafonnier / Lecteurs de carte /
Éclairage d’ambiance.

D.
Micro du système audio et
télématique.

E.
Commande du volet d’occultation
du toit vitré panoramique.




1.
Aérateurs centraux orientables et
obturables.

2.
Écran monochrome et petit
rangement avec volet ou écran
couleur et cartographique.

3.
Autoradio ou système de
navigation eMyWay.

4.
Barrette de commandes centrales.

5.
Commandes de chauffage / air
conditionné.

6.
Prise USB/Jack et Allumes-
cigares / Prise accessoires 12 V.

7.
Levier boîte de vitesses manuelle
ou automatique.

8.
Frein de stationnement manuel.

9.
Cendrier amovible.

10.
Grand rangement ouvert ou
accoudoir avant.

12

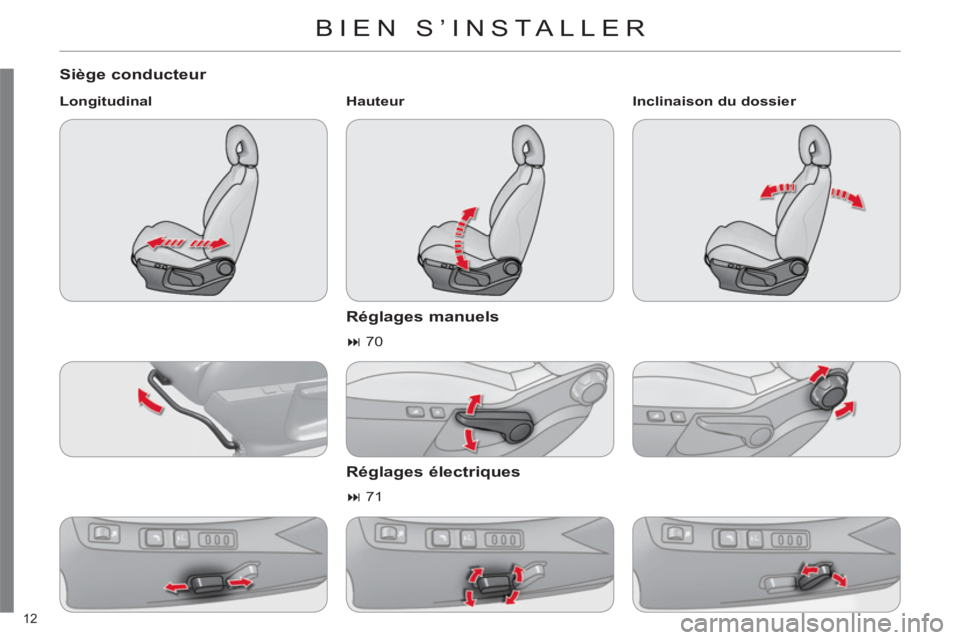

BIEN S’INSTALLER


Siège conducteur


Longitudinal
Hauteur



Réglages manuels




70



Réglages électriques




71
Inclinaison du dossier

13
PRISE en MAIN

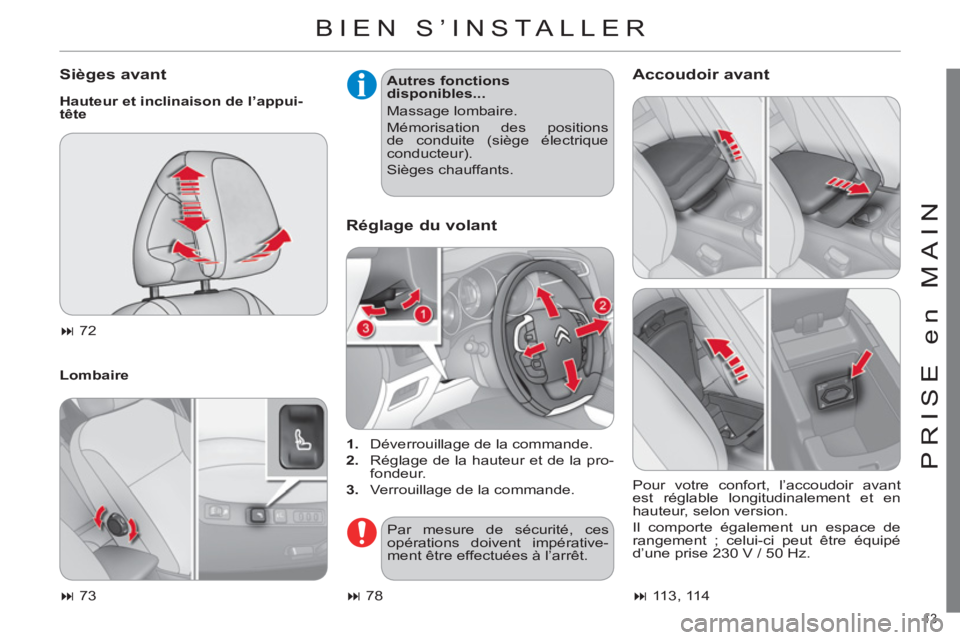

BIEN S’INSTALLER


Sièges avant


Hauteur et inclinaison de l’appui-
tête

Lombaire
Autres fonctions
disponibles...
Massage lombaire.
Mémorisation des positions
de conduite (siège électrique
conducteur).
Sièges chauffants.



Réglage du volant
Accoudoir avant




73


1.
Déverrouillage de la commande.

2.
Réglage de la hauteur et de la pro-
fondeur.

3.
Verrouillage de la commande.



78
Pour votre confort, l’accoudoir avant
est réglable longitudinalement et en
hauteur, selon version.
Il comporte également un espace de
rangement ; celui-ci peut être équipé
d’une prise 230 V / 50 Hz.



113, 114



72

Par mesure de sécurité, ces
opérations doivent impérative-
ment être effectuées à l’arrêt.

14

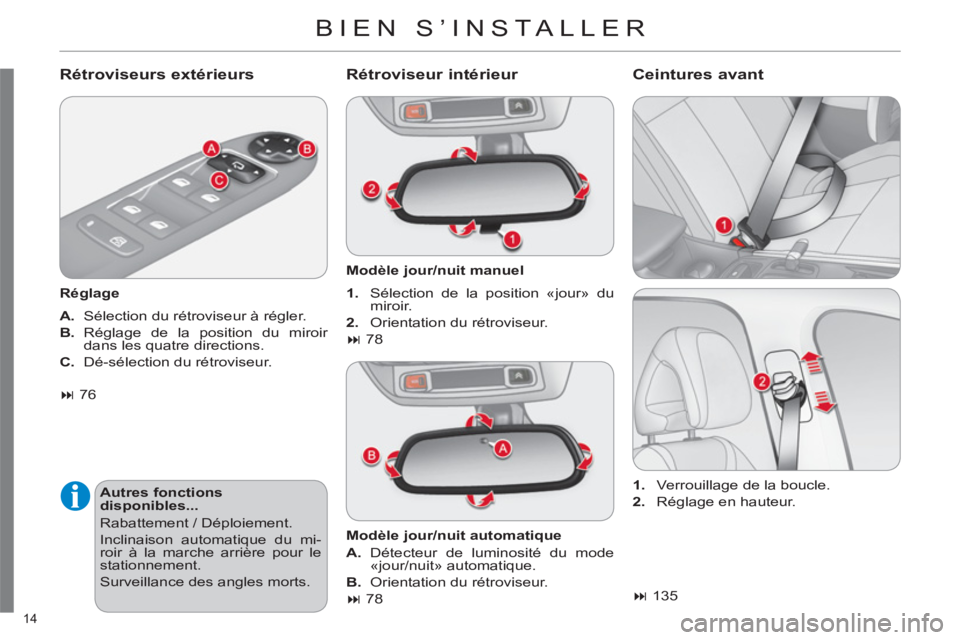

BIEN S’INSTALLER


Rétroviseurs extérieurs


Réglage

A.
Sélection du rétroviseur à régler.

B.
Réglage de la position du miroir
dans les quatre directions.

C.
Dé-sélection du rétroviseur.


Rétroviseur intérieur


Modèle jour/nuit manuel


1.
Sélection de la position «jour» du
miroir.

2.
Orientation du rétroviseur.



78

Modèle jour/nuit automatique


A.
Détecteur de luminosité du mode
«jour/nuit» automatique.

B.
Orientation du rétroviseur.



78


Ceintures avant



1.
Verrouillage de la boucle.

2.
Réglage en hauteur.



135

Autres fonctions
disponibles...
Rabattement / Déploiement.
Inclinaison automatique du mi-
roir à la marche arrière pour le
stationnement.
Surveillance des angles morts.



76

15
PRISE en MAIN

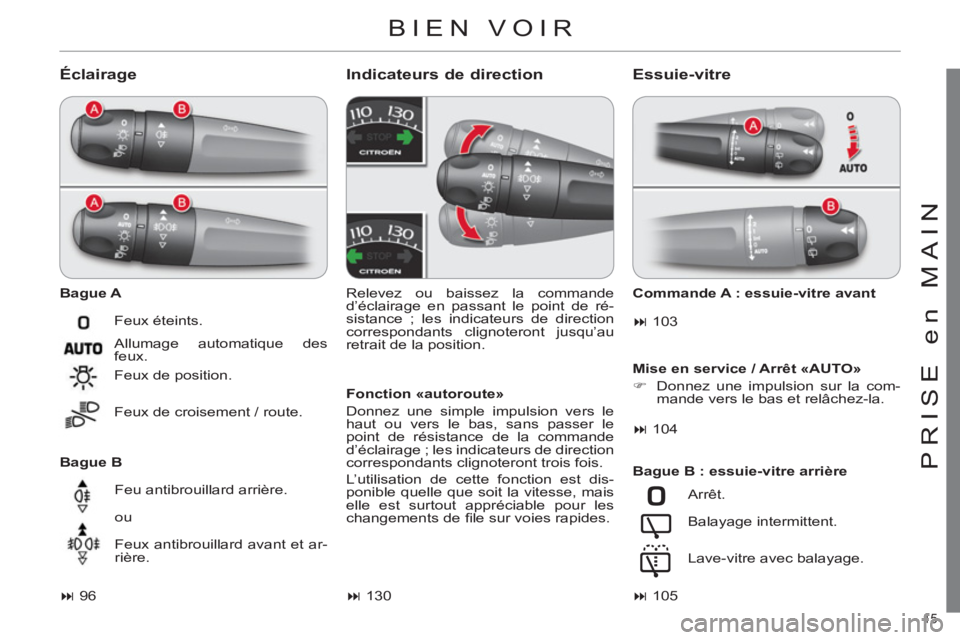

BIEN VOIR

Éclairage


Bague A

Bague B


Indicateurs de direction


Fonction «autoroute»
Donnez une simple impulsion vers le
haut ou vers le bas, sans passer le
point de résistance de la commande
d’éclairage ; les indicateurs de direction
correspondants clignoteront trois fois.
L’utilisation de cette fonction est dis-
ponible quelle que soit la vitesse, mais
elle est surtout appréciable pour les
changements de fi le sur voies rapides.
Essuie-vitre


Commande A : essuie-vitre avant

Mise en service / Arrêt «AUTO»


)
Donnez une impulsion sur la com-
mande vers le bas et relâchez-la.

Bague B : essuie-vitre arrière



96

Relevez ou baissez la commande
d’éclairage en passant le point de ré-
sistance ; les indicateurs de direction
correspondants clignoteront jusqu’au
retrait de la position.



130




105

Feux éteints.
Feu antibrouillard arrière.
Arrêt. Allumage automatique des
feux.
Feux de position.
Feux de croisement / route.
ou
Feux antibrouillard avant et ar-
rière. Balayage intermittent.
Lave-vitre avec balayage.


103




104

16

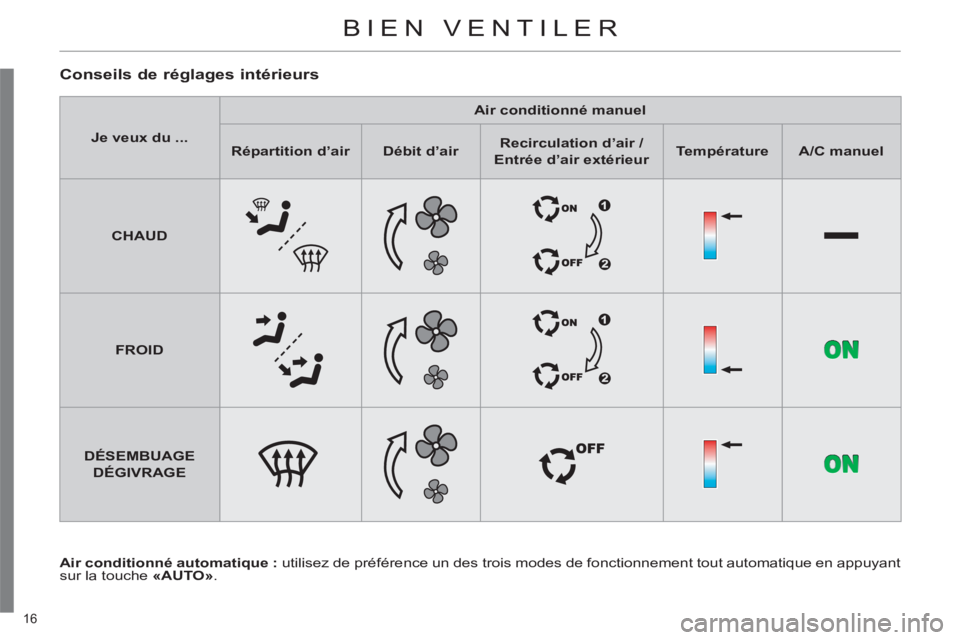

BIEN VENTILER


Conseils de réglages intérieurs


Air conditionné automatique :
utilisez de préférence un des trois modes de fonctionnement tout automatique en appuyant
sur la touche «AUTO»
.

Je veux du ...



Air conditionné manuel




Répartition d’air



Débit d’air



Recirculation d’air /
Entrée d’air extérieur



Température



A/C manuel




CHAUD




FROID




DÉSEMBUAGE


DÉGIVRAGE

17
PRISE en MAIN

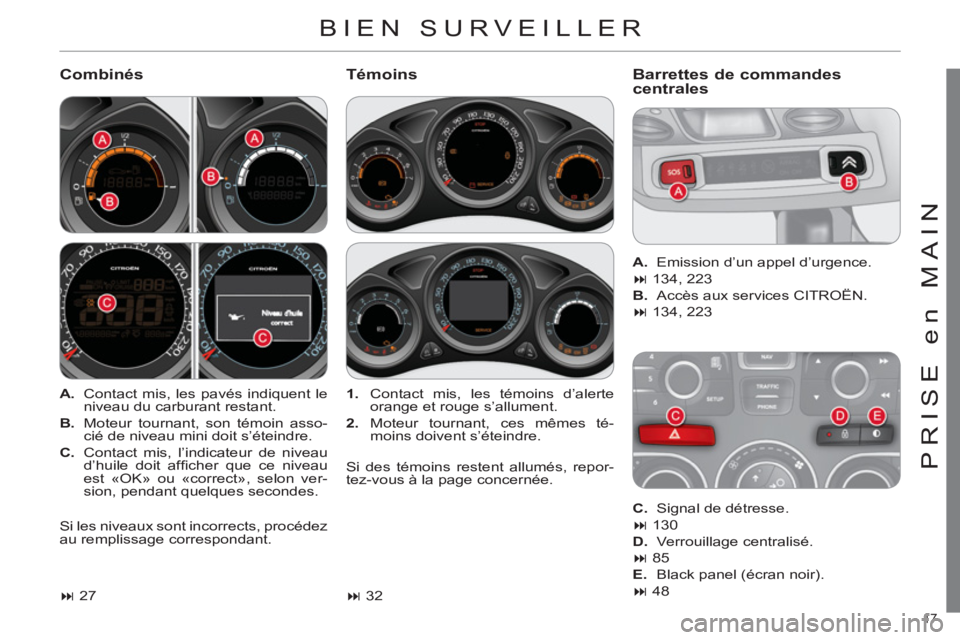

BIEN SURVEILLER

Combinés
Témoins Barrettes de commandescentrales



A.
Contact mis, les pavés indiquent le
niveau du carburant restant.

B.
Moteur tournant, son témoin asso-
cié de niveau mini doit s’éteindre.

C.
Contact mis, l’indicateur de niveau
d’huile doit affi cher que ce niveau
est «OK» ou «correct», selon ver-
sion, pendant quelques secondes.



27


1.
Contact mis, les témoins d’alerte
orange et rouge s’allument.

2.
Moteur tournant, ces mêmes té-
moins doivent s’éteindre.



32


A.
Emission d’un appel d’urgence.

134, 223

B.
Accès aux services CITROËN.

134, 223


C.
Signal de détresse.



130

D.
Verrouillage centralisé.



85

E.
Black panel (écran noir).



48
Si les niveaux sont incorrects, procédez
au remplissage correspondant. Si des témoins restent allumés, repor-
tez-vous à la page concernée.

18

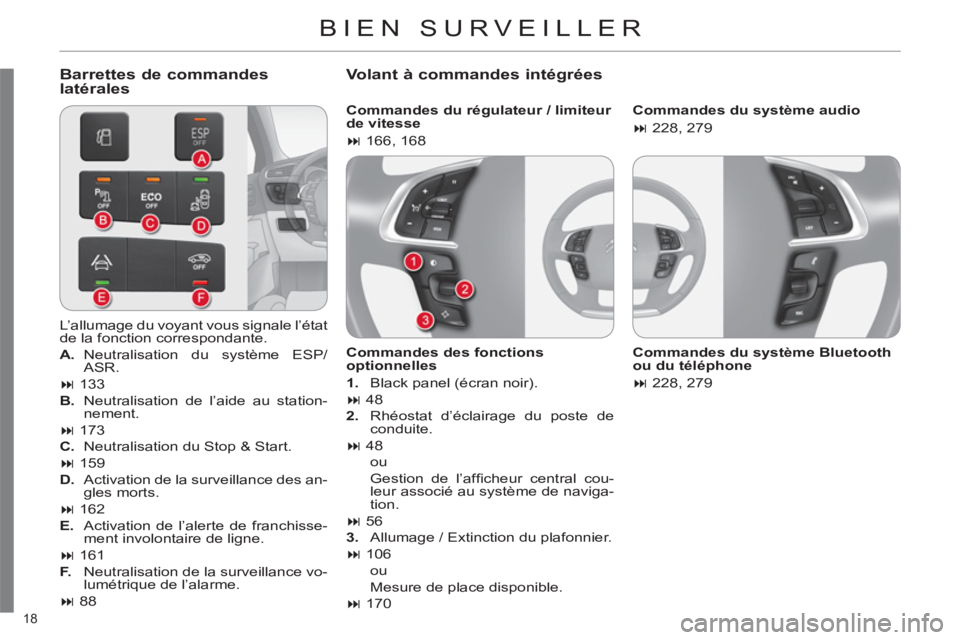

BIEN SURVEILLER

Barrettes de commandeslatérales Volant à commandes intégrées


Commandes du régulateur / limiteur
de vitesse



166, 168


Commandes des fonctions
optionnelles


1.
Black panel (écran noir).

48

2.
Rhéostat d’éclairage du poste de
conduite.

48

ou
Gestion de l’affi cheur central cou-
leur associé au système de naviga-
tion.

56

3.
Allumage / Extinction du plafonnier.

106

ou
Mesure de place disponible.

170


Commandes du système audio



228, 279


Commandes du système Bluetooth
ou du téléphone



228, 279

L’allumage du voyant vous signale l’état
de la fonction correspondante.


A.
Neutralisation du système ESP/
ASR.

133

B.
Neutralisation de l’aide au station-
nement.

173

C.
Neutralisation du Stop & Start.

159

D.
Activation de la surveillance des an-
gles morts.

162

E.
Activation de l’alerte de franchisse-
ment involontaire de ligne.

161

F.
Neutralisation de la surveillance vo-
lumétrique de l’alarme.

88
