CITROEN C4 2011 Omistajan Käsikirjat (in Finnish)

19
KÄYTTÖÖNOTTO

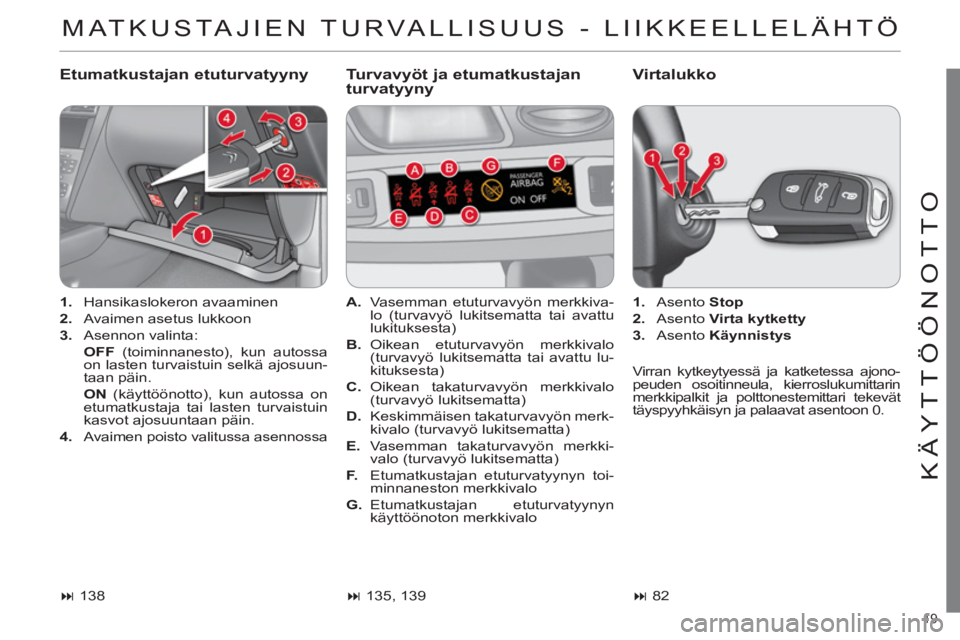

MATKUSTAJIEN TURVALLISUUS - LIIKKEELLELÄHTÖ


Etumatkustajan etuturvatyyny
Turvavyöt ja etumatkustajan
turvatyynyVirtalukko


1.
Hansikaslokeron avaaminen

2.
Avaimen asetus lukkoon

3.
Asennon valinta:
OFF
(toiminnanesto), kun autossa
on lasten turvaistuin selkä ajosuun-
taan päin.
ON
(käyttöönotto), kun autossa on
etumatkustaja tai lasten turvaistuin
kasvot ajosuuntaan päin.

4.
Avaimen poisto valitussa asennossa



138


A.
Vasemman etuturvavyön merkkiva-
lo (turvavyö lukitsematta tai avattu
lukituksesta)

B.
Oikean etuturvavyön merkkivalo
(turvavyö lukitsematta tai avattu lu-
kituksesta)

C.
Oikean takaturvavyön merkkivalo
(turvavyö lukitsematta)

D.
Keskimmäisen takaturvavyön merk-
kivalo (turvavyö lukitsematta)

E.
Vasemman takaturvavyön merkki-
valo (turvavyö lukitsematta)

F.
Etumatkustajan etuturvatyynyn toi-
minnaneston merkkivalo

G.
Etumatkustajan etuturvatyynyn
käyttöönoton merkkivalo



135, 139


1.
Asento Stop


2.
Asento Virta kytketty


3.
Asento Käynnistys





82
Virran kytkeytyessä ja katketessa ajono-
peuden osoitinneula, kierroslukumittarin
merkkipalkit ja polttonestemittari tekevät
täyspyyhkäisyn ja palaavat asentoon 0.

20
AJAMINEN

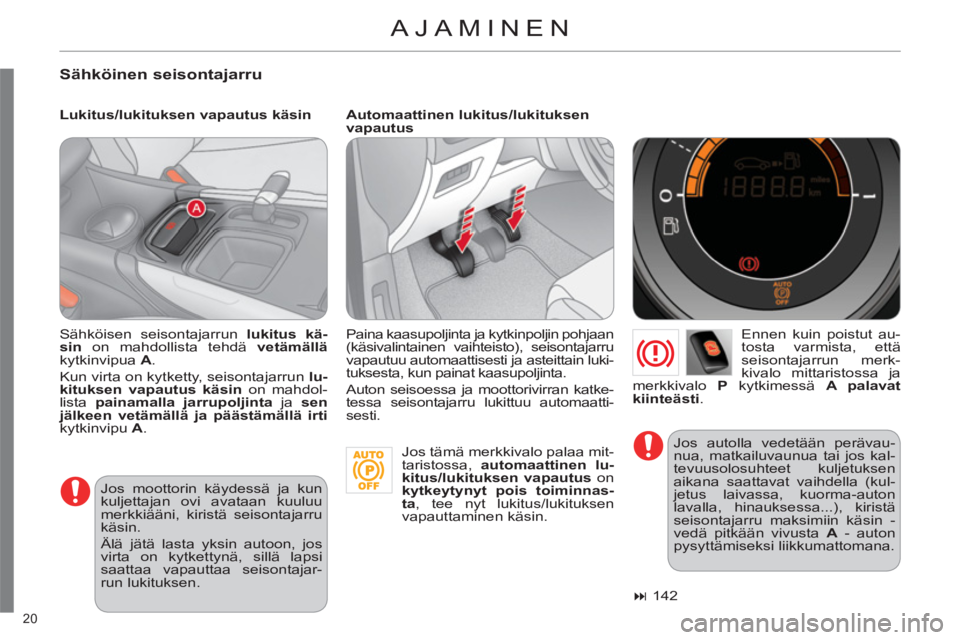

Sähköinen seisontajarru


Lukitus/lukituksen vapautus käsin
Automaattinen lukitus/lukituksen
vapautus

Ennen kuin poistut au-
tosta varmista, että
seisontajarrun merk-
kivalo mittaristossa ja
merkkivalo P
kytkimessä A

palavat
kiinteästi
. Sähköisen seisontajarrun lukitus kä-
sin
on mahdollista tehdä vetämällä

kytkinvipua A
.
Kun virta on kytketty, seisontajarrun lu-
kituksen vapautus käsin
on mahdol-
lista painamalla jarrupoljinta
ja sen
jälkeen vetämällä ja päästämällä irti

kytkinvipu A
. Paina kaasupoljinta ja kytkinpoljin pohjaan
(käsivalintainen vaihteisto), seisontajarru
vapautuu automaattisesti ja asteittain luki-
tuksesta, kun painat kaasupoljinta.
Auton seisoessa ja moottorivirran katke-
tessa seisontajarru lukittuu automaatti-
sesti.



142

Jos moottorin käydessä ja kun
kuljettajan ovi avataan kuuluu
merkkiääni, kiristä seisontajarru
käsin.
Älä jätä lasta yksin autoon, jos
virta on kytkettynä, sillä lapsi
saattaa vapauttaa seisontajar-
run lukituksen. Jos autolla vedetään perävau-
nua, matkailuvaunua tai jos kal-
tevuusolosuhteet kuljetuksen
aikana saattavat vaihdella (kul-
jetus laivassa, kuorma-auton
lavalla, hinauksessa...), kiristä
seisontajarru maksimiin käsin -
vedä pitkään vivusta A
- auton
pysyttämiseksi liikkumattomana.
Jos tämä merkkivalo palaa mit-
taristossa, automaattinen lu-
kitus/lukituksen vapautus
on
kytkeytynyt pois toiminnas-
ta
, tee nyt lukitus/lukituksen
vapauttaminen käsin.

21
KÄYTTÖÖNOTTO
AJAMINEN

6-vaihteinen BMP-vaihteisto

Osoitus mittaristossa
Liikkeellelähtö
6-vaihteista BMP-vaihteistoa voidaan
käyttää joko automaatti- tai manuaali-
tilassa.


1.
vaihteenvalitsin

2.
ohjauspyörän alla oleva vaihteen
valintakytkin "-"


3.
ohjauspyörän alla oleva vaihteen
valintakytkin "+"
.

Mittariston näyttöön tulee kytkettynä
olevan vaihteen tai vaihteisto-ohjelman
osoitus.

N.
vapaa

R.
peruutusvaihde

1 - 6.
kytketyt vaihteet

AUTO.
automaattitila



)
Siirrä vaihteenvalitsin N-
asentoon
ja paina jarrupoljinta voimakkaasti
käynnistäessäsi moottoria.

)
Kytke 1. vaihde vetämällä vaihteen-
valitsin 1
asentoon A
tai M


tai
kytke peruutusvaihde nostamalla ja
työntämällä vaihteenvalitsin 1
asen-
toon R
.

)
Vapauta seisontajarru.

)
Vapauta jarrupoljin ja paina kaasu-
poljinta.



151

22
AJAMINEN

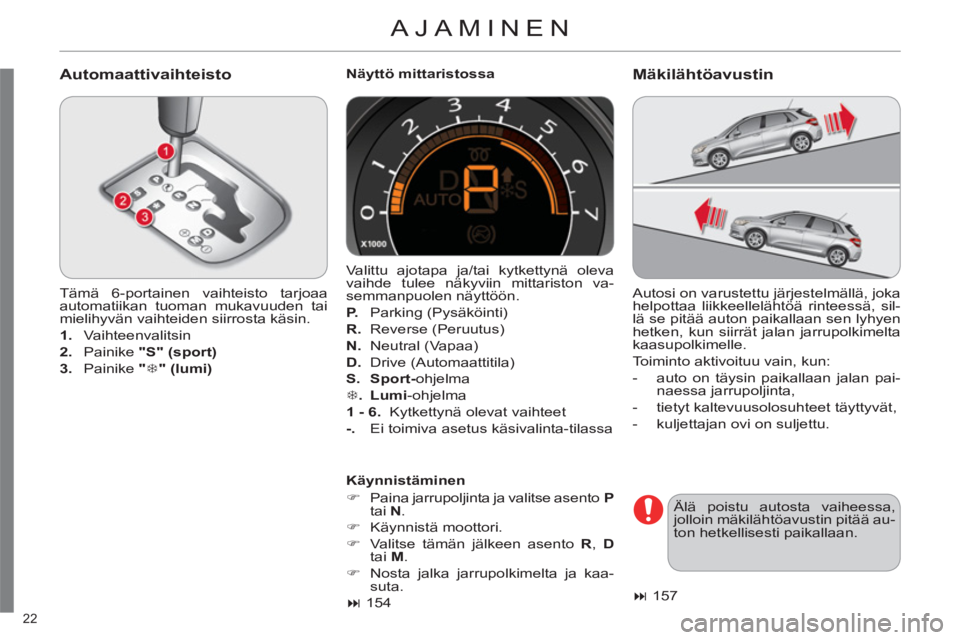

Automaattivaihteisto


Tämä 6-portainen vaihteisto tarjoaa
automatiikan tuoman mukavuuden tai
mielihyvän vaihteiden siirrosta käsin.


1.
Vaihteenvalitsin

2.
Painike "S" (sport)


3.
Painike " 7
" (lumi)



Näyttö mittaristossa

Käynnistäminen


)
Paina jarrupoljinta ja valitse asento P

tai N
.

)
Käynnistä moottori.

)
Valitse tämän jälkeen asento R
, D

tai M
.

)
Nosta jalka jarrupolkimelta ja kaa-
suta.



154


Mäkilähtöavustin

Valittu ajotapa ja/tai kytkettynä oleva
vaihde tulee näkyviin mittariston va-
semmanpuolen näyttöön.

P.
Parking (Pysäköinti)

R.
Reverse (Peruutus)

N.
Neutral (Vapaa)

D.
Drive (Automaattitila)

S.



S

port-
ohjelma


7
.



Lumi
-ohjelma

1 - 6.
Kytkettynä olevat vaihteet

-.
Ei toimiva asetus käsivalinta-tilassa Autosi on varustettu järjestelmällä, joka
helpottaa liikkeellelähtöä rinteessä, sil-
lä se pitää auton paikallaan sen lyhyen
hetken, kun siirrät jalan jarrupolkimelta
kaasupolkimelle.
Toiminto aktivoituu vain, kun:


- auto on täysin paikallaan jalan pai-
naessa jarrupoljinta,

- tietyt kaltevuusolosuhteet täyttyvät,

- kuljettajan ovi on suljettu.



157
Älä poistu autosta vaiheessa,
jolloin mäkilähtöavustin pitää au-
ton hetkellisesti paikallaan.

23
KÄYTTÖÖNOTTO
AJAMINEN

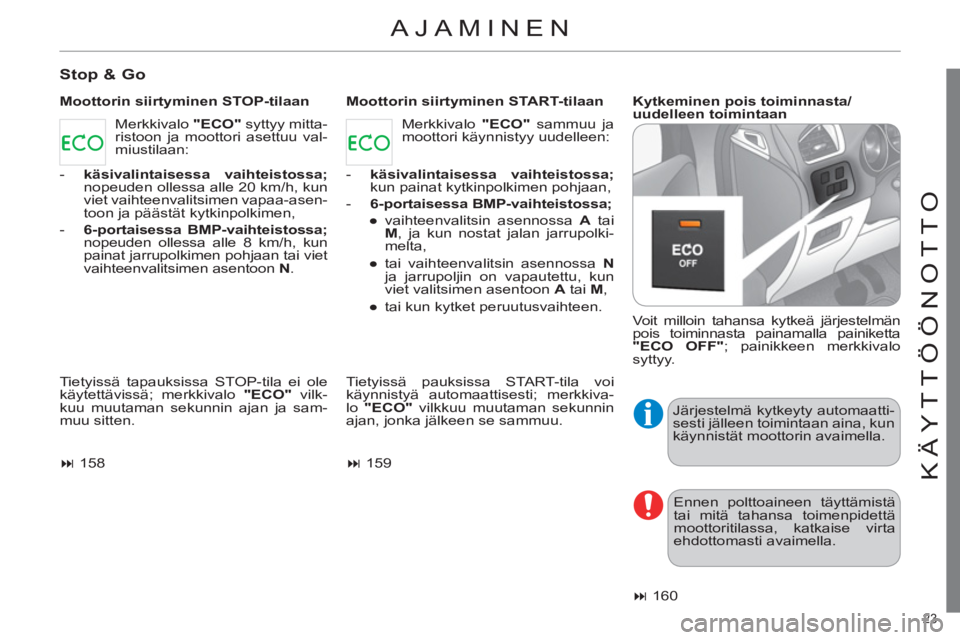

Stop & Go


Moottorin siirtyminen STOP-tilaan
Moottorin siirtyminen START-tilaan
Kytkeminen pois toiminnasta/
uudelleen toimintaan
Tietyissä tapauksissa STOP-tila ei ole
käytettävissä; merkkivalo "ECO"
vilk-
kuu muutaman sekunnin ajan ja sam-
muu sitten.

- käsivalintaisessa vaihteistossa;

nopeuden ollessa alle 20 km/h, kun
viet vaihteenvalitsimen vapaa-asen-
toon ja päästät kytkinpolkimen,

- 6-portaisessa BMP-vaihteistossa;

nopeuden ollessa alle 8 km/h, kun
painat jarrupolkimen pohjaan tai viet
vaihteenvalitsimen asentoon N
.



158


- käsivalintaisessa vaihteistossa;

kun painat kytkinpolkimen pohjaan,

- 6-portaisessa BMP-vaihteistossa;



●
vaihteenvalitsin asennossa A
tai
M
, ja kun nostat jalan jarrupolki-
melta,

●
tai vaihteenvalitsin asennossa N

ja jarrupoljin on vapautettu, kun
viet valitsimen asentoon A
tai M
,

●
tai kun kytket peruutusvaihteen.

Tietyissä pauksissa START-tila voi
käynnistyä automaattisesti; merkkiva-
lo "ECO"
vilkkuu muutaman sekunnin
ajan, jonka jälkeen se sammuu.



159
Voit milloin tahansa kytkeä järjestelmän
pois toiminnasta painamalla painiketta
"ECO OFF"
; painikkeen merkkivalo
syttyy.



160

Merkkivalo "ECO"
sammuu ja
moottori käynnistyy uudelleen: Merkkivalo "ECO"
syttyy mitta-
ristoon ja moottori asettuu val-
miustilaan:
Järjestelmä kytkeyty automaatti-
sesti jälleen toimintaan aina, kun
käynnistät moottorin avaimella.

Ennen polttoaineen täyttämistä
tai mitä tahansa toimenpidettä
moottoritilassa, katkaise virta
ehdottomasti avaimella.

24
AJAMINEN

Kuolleen kulman valvontajärjestelmä

Pysäköintitilan tunnistin

Jokin seuraavista viesteistä ilmestyy
näyttöön osoitukseksi toimenpiteen vai-
keusasteesta:


)
Aktivoi toiminta painamalla kytkintä A
;
painikkeen merkkivalo syttyy.
Sivupeilissä sijaitseva merkkivalo syt-
tyy ja varoittaa, kun ajoneuvo saapuu
kuolleen kulman havainnointisektoriin.



162


)
Valitse toiminto painamalla painiket-
ta B
; vastaava merkkivalo mittaris-
tossa syttyy.

)
Kytke mitattavan puolen suuntavalo;
vahvistusviesti menossa olevasta
mittauksesta tulee näyttöön.

)
Aja mittauksen aikana nopeudella,
joka on alle 20 km/h.

- Pysäköinti mahdollinen


- Pysäköinti vaikea


- Pysäköintiä ei suositella





170

25
KÄYTTÖÖNOTTO
AJOMUKAVUUS


LIMIT-nopeudenrajoitin
CRUISE-vakionopeussäädin Mittariston näytöt


Vakionopeussäädin

1.
Rajoittimen käyttöönotto/lopetus

2.
Valitun arvon pienentäminen

3.
Valitun arvon lisääminen

4.
Rajoittimen kytkentä/keskeytys

5.
Tallennettujen ajonopeuksien luet-
telon näyttö.


165




166


1.
Säätimen käyttöönotto/lopetus

2.
Nopeuden valinta/valitun arvon pie-
nentäminen

3.
Nopeuden valinta/valitun arvon suu-
rentaminen

4.
Säätelyn keskeytys/palautus

5.
Tallennettujen ajonopeuksien luet-
telon näyttö.


165




168
Vakionopeussäätimen tai nopeudenra-
joittimen tila näkyy mittaristossa silloin,
kun jompikumpi niistä on valittu.
Säädöt tehdään moottorin käydessä.
Jotta nopeus voitaisiin valita tai ot-
taa käyttöön, ajonopeuden pitää olla
yli 40 km/h ja vaihteiston vähintään
4. vaihteella käsivalintaisessa vaih-
teistossa (2. vaihteella 6-vaihteisessa
BMP-vaihteistossa tai automaattivaih-
teistossa).
Nopeudenrajoitin

26

1
AJONHALLINTA
27
KAKSIVÄRINEN MITTARISTO ILMAN AUTORADIOTA

Mittaritaulut
ja näytöt



1.
Kierroslukumittari (x 1 000 r/min tai
rpm)

2.
Käsivalintaisen vaihteiston vaihteen-
vaihdon osoitin tai automatisoidun
BMP-vaihteiston tai automaattivaih-
teiston valitsimen asento ja vaihde

3.
Vakionopeudensäätimen tai nopeus-
rajoittimen ohjeet

4.
Digitaalinen nopeusnäyttö (km/h tai
mailia)

5.
Moottoriöljyn tason osoitin
6.
Huollon ilmaisin
(km tai mailia), jonka jälkeen
matkamittari
Nämä kaksi tietoa näkyvät näytöllä
peräjälkeen sytytysvirran kytkeyty-
essä
Kojetauluvalojen himmentimen osoi-
tin (säädön aikana)

7.
Osamatkamittari (km tai mailia)

8.
Polttoainemittari ja polttoaineen
vähimmäistason merkkivalo ( a
tai b

mallin mukaan)

9.
Kellonaika

Säätöpainikkeet



A.
Kojetauluvalojen himmennin (yö-
käyttöön)

B.
Huoltotietojen muistutus
Huollon ilmaisimen tai osamatka-
mittarin nollaus

A
ja B.
Kellonajan säätäminen ja yksi-
köiden valinta

1
28












KAKSIVÄRINEN MITTARISTO, JOSSA AUTORADIO

Mittaritaulut
ja näytöt



A.
Kojetauluvalojen himmennin (yö-
käyttöön)

B.
Huoltotietojen muistutus
Huollon osoittimen tai osamatkamit-
tarin nollaus

7.
Huollon osoitin
(km tai mailia), jonka jälkeen
matkamittari
Nämä kaksi tietoa näkyvät näytöllä
peräjälkeen sytytysvirran kytkeyty-
essä
Kojetauluvalojen himmentimen osoi-
tin (säädön hetkellä)

8.
Osamatkamittari (km tai mailia)

9.
Polttoainemittari ja polttoaineen
vähimmäistason merkkivalo ( a
tai b

mallin mukaan)

10.
Ajettavissa oleva matka (km tai mailia)

Säätöpainikkeet



1.
Kierroslukumittari (x 1 000 r/min tai
rpm)

2.
Käsivalintaisen vaihteiston vaihteen-
vaihdon osoitin tai automatisoidun
BMP-vaihteiston tai automaattivaih-
teiston valitsimen asento ja vaihde

3.
Analoginen nopeusnäyttö (km/h tai mph)


4.
Vakionopeudensäätimen tai no-
peusrajoittimen ohjeet

5.
Digitaalinen nopeusnäyttö (km/h tai mph)


6.
Moottoriöljyn tason osoitin
