sensor CITROEN C4 2021 Instructieboekjes (in Dutch)

106
Rijden
plotseling daalt of bij een klapband. Het
kan namelijk enkele minuten duren om de
waarden van de snelheidssensoren van de
wielen te analyseren.
De waarschuwing kan vertraagd worden
weergegeven bij snelheden lager dan 40
km/h of bij een sportieve rijstijl.
De waarschuwing blijft actief tot het
systeem wordt gereset.
Resetten
► Elke keer als u een of meerdere banden op
spanning hebt gebracht en na het verwisselen
van een of meerdere wielen, moet u het systeem
resetten.
Controleer voordat u het systeem gaat
resetten of de spanning van de vier
banden overeenkomstig de
gebruiksomstandigheden van de auto en de
waarden op de sticker met de
bandenspanningen is.
Controleer de bandenspanning van de vier
banden voordat u de resetprocedure uitvoert.
Het systeem geeft geen advies als de
bandenspanning bij het resetten onjuist is.
Het systeem kan via het
touchscreenmenu Rijverlichting/Auto
worden gereset terwijl de auto stilstaat.
Storing
Bij een storing gaan deze
waarschuwingslampjes op het
instrumentenpaneel branden.
Er verschijnt een melding in combinatie met een
geluidssignaal.
De bandenspanning wordt dan niet meer
gecontroleerd.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Noodreservewiel
Wanneer dit type reservewiel wordt
gebruikt, kan het zijn dat de bandenspanning
niet meer wordt gecontroleerd.
In dat geval gaat het storingslampje branden
dat weer zal doven wanneer het wiel is
vervangen door een wiel dat even groot is
als de andere wielen, de spanning van de
banden is gecontroleerd en indien nodig
aangepast en het systeem is gereset.
ConnectedCAM Citroën
(Afhankelijk van het land waar de auto is
verkocht)


Deze camera bovenaan op de voorruit
communiceert draadloos (wireless). Met de
camera kunt u het volgende:
–

Op verzoek foto's en video's maken, en deze
delen.
–


De GPS-coördinaten naar een smartphone
sturen.
–


Automatisch video's maken bij een aanrijding.
U bent zelf verantwoordelijk voor het
gebruik van de ConnectedCAM Citroën®:
u moet de regelgeving met betrekking tot de
bescherming van persoonsgegevens
(afbeeldingen van derden, kentekenplaten,
beveiligde gebouwen enz.) naleven. Vraag
eerst bij uw verzekeringsmaatschappij na of
video's van de ConnectedCAM Citroën als
bewijsmateriaal worden geaccepteerd.
Alles wat de bestuurder met de camera doet, moet bij een stilstaande auto
worden gedaan.
Werking
Ga als volgt te werk om alle camerafuncties te
gebruiken:
► Download de app ConnectedCAM Citroën
op een smartphone.
► Koppel de smartphone met de camera; volg
daarbij de aanwijzingen in de app.
De koppeling is nodig voor de eerste verbinding.
De smartphone wordt vervolgens automatisch
verbonden met de camera.
De standaardcode voor het koppelen is:
"ConnectedCAM".
Aan/uit
► Houd deze toets ingedrukt om de
camera in en uit te schakelen (ter
bevestiging gaat het controlelampje aan/uit).
Als de camera is ingeschakeld, worden
automatisch en permanent video-opnames
gemaakt.
De status van de functie wordt opgeslagen bij
het afzetten van het contact.
Foto's en video's maken
► Druk kort op deze toets om een foto te
maken.
Ter bevestiging klinkt een geluidssignaal.
► Houd deze toets ingedrukt om een video te
maken.
Via de micro-USB-aansluiting kunt u de
gegevens van de camera ook naar andere
apparaten, zoals een pc of een tablet, sturen.

108
Rijden
Parkeerhulpsystemen
Tijdens het manoeuvreren moet de
bestuurder met name met de buitenspiegels
de omgeving van de auto in de gaten houden.
Radar(s)
De werking van de radar(s), en die van
bijbehorende functies, kan worden beïnvloed
door opgehoopt vuil (zoals modder en
ijs), onder slechte weersomstandigheden
(bijvoorbeeld zware regenval of sneeuw) of
als de bumpers beschadigd zijn.
Neem contact op met een CITROËN-
dealer of een gekwalificeerde werkplaats
voordat de voorbumper wordt gespoten of
de lak ervan wordt bijgewerkt. Bepaalde
laksoorten kunnen de werking van de radar(s)
beïnvloeden.


Rijhulpcamera
Deze camera en bijbehorende functies
werken mogelijk minder goed of helemaal
niet als het gedeelte van de voorruit vóór
de camera vuil, beslagen, bevroren, bedekt
met sneeuw, beschadigd of bedekt met een
sticker is.
Bij vochtige en koude weersomstandigheden
moet u de voorruit regelmatig ontwasemen.
Slecht zicht (slecht verlichte weg, zware
regenval, dichte mist, sneeuw) en
verblinding (koplampen van tegenliggers,
laagstaande zon, reflecties op nat wegdek,
uitrijden van een tunnel, snelle overgangen
tussen schaduw en licht) kunnen ook de
detectieprestaties negatief beïnvloeden.
CITROËNWanneer de voorruit wordt
vervangen, neem dan contact op met een
dealer of gekwalificeerde werkplaats om
de camera opnieuw te laten kalibreren; de
werking van de bijbehorende rijhulpsystemen
kan anders worden verstoord.
Overige camera’s
De beelden van de camera('s) op het
touchscreen of het instrumentenpaneel
kunnen door het terrein worden vervormd.
Bij de aanwezigheid van schaduwzones,
bij zonnig weer of bij onvoldoende
omgevingslicht kan het beeld donkerder en
minder contrastrijk zijn.
De obstakels kunnen verder weg lijken dan ze
in werkelijkheid zijn.
Sensoren
De werking van de sensoren en de
bijbehorende functies kan worden verstoord
door omgevingsgeluiden van bijvoorbeeld
luidruchtige voertuigen en machines (zoals
vrachtwagens of drilboren), door de ophoping
van sneeuw of dode bladeren op de weg, of
bij beschadigde bumpers en spiegels.
Bij het inschakelen van de
achteruitversnelling geeft een geluidssignaal
(lange pieptoon) aan dat de sensoren
mogelijk vuil zijn.
Een aanrijding aan de voorzijde of achterzijde
van de auto kan de sensorinstellingen
verstoren, wat niet altijd door het systeem
wordt vastgesteld: de afstandsmetingen
kunnen hierdoor incorrect zijn.
De sensoren detecteren geen obstakels die
te laag (trottoirbanden, drempels) of te dun
(bomen, palen, draadhekken) zijn.
Bepaalde obstakels die aanvankelijk wel
worden gedetecteerd, worden mogelijk niet
meer gedetecteerd als ze zich in de dode
hoek van het detectiebereik van de sensoren
bevinden.
Bepaalde materialen (stoffen) kunnen
geluidsgolven absorberen: hierdoor worden
voetgangers mogelijk niet gedetecteerd.
Onderhoud
Reinig de bumpers, de spiegels en het
gezichtsveld van de camera's regelmatig.
Houd het uiteinde van de hogedrukspuit
tijdens het wassen van de auto op minimaal
30

cm van de radar, sensoren en camera's.
Matten
Het gebruik van matten die niet door
CITROËN zijn goedgekeurd, kan de
bediening van de snelheidsbegrenzer of de
snelheidsregelaar hinderen.
Voorkomt dat de pedalen blijven hangen:
– Controleer of de mat goed op zijn plaats
ligt.
– Leg nooit meerdere matten boven op
elkaar.
Snelheidseenheden
Als u in een ander land bent, controleer
dan of de eenheid van snelheid die door het
instrumentenpaneel wordt gebruikt (mph
of km/h), overeenkomt met de in het land
geldende eenheid.
Zo niet, verander dan bij stilstaande
auto de door het instrumentenpaneel
gebruikte eenheid van snelheid zodat deze
overeenkomt met de ter plaatse geldende
eenheid.
Neem bij twijfel contact op met een
CITROËN-dealer of een gekwalificeerde
werkplaats.

109
Rijden
6Matten
Het gebruik van matten die niet door
CITROËN zijn goedgekeurd, kan de
bediening van de snelheidsbegrenzer of de
snelheidsregelaar hinderen.
Voorkomt dat de pedalen blijven hangen:
–

Controleer of de mat goed op zijn plaats
ligt.
–


Leg nooit meerdere matten boven op
elkaar

.
Snelheidseenheden
Als u in een ander land bent, controleer
dan of de eenheid van snelheid die door het
instrumentenpaneel wordt gebruikt (mph
of km/h), overeenkomt met de in het land
geldende eenheid.
Zo niet, verander dan bij stilstaande
auto de door het instrumentenpaneel
gebruikte eenheid van snelheid zodat deze
overeenkomt met de ter plaatse geldende
eenheid.
Neem bij twijfel contact op met een
CITROËN-dealer of een gekwalificeerde
werkplaats.
Snelheidslimiether-
kennings- en
snelheidsadviessysteem
Lees voor meer informatie de algemene
adviezen over het gebruik van de
rij- en parkeerhulpsystemen.


Dit systeem toont de maximum toegestane
snelheid op het instrumentenpaneel door middel
van:
–

Door de camera gedetecteerde
verkeersborden met een snelheidslimiet.
–


Informatie over snelheidslimieten uit de
kaartgegevens van het navigatiesysteem.
–


Door de camera gedetecteerde borden die
een erf aangeven.
Bord gedetecteerd Voorgestelde snelheid (berekend)
Binnenrijden van een erf
Voorbeeld:


Zonder CITROËN
Connect Nav 20
km/h of 10
mph (afhankelijk van de voor het
instrumentenpaneel gebruikte eenheid) Met CITROËN Connect Nav
Weergave van de
snelheidslimiet die
geldt in het land waar u zich bevindt.
–

Andere door de camera gedetecteerde
verkeersborden.
Ander door de camera
gedetecteerd
verkeersbord Weergave van de
snelheidslimiet die hoort bij het extra verkeersbord
Snelheidslimiet bij regen
Voorbeelden:


Als de ruitenwis-
serschakelaar in de stand "interval" of
"automatisch wis- sen" staat (zodat
de regensensor is geactiveerd):110
km/h
(bijvoorbeeld)

129
Rijden

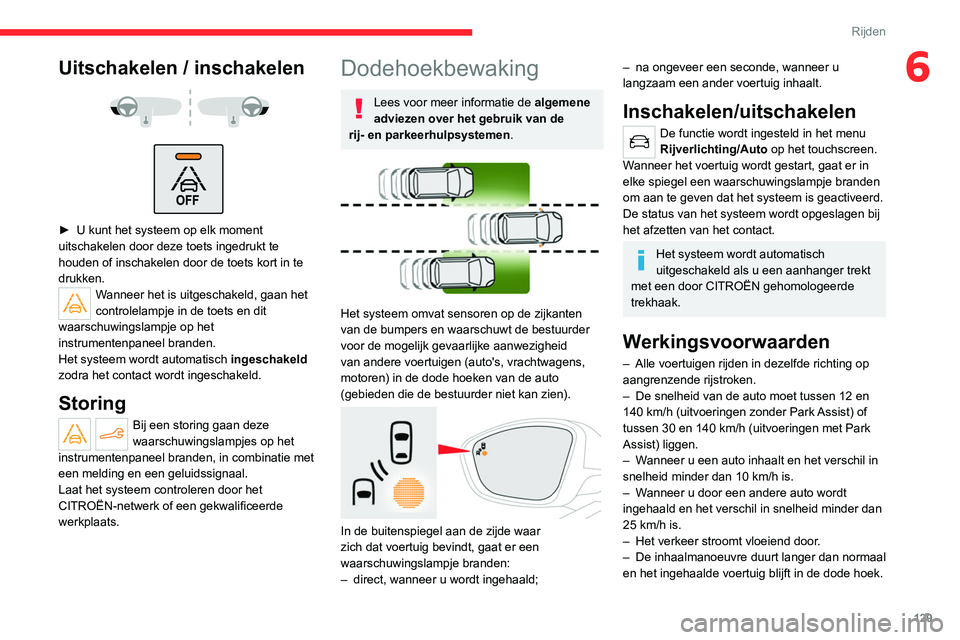

6Uitschakelen / inschakelen



► U kunt het systeem op elk moment
uitschakelen door deze toets ingedrukt te
houden of inschakelen door de toets kort in te
drukken.
Wanneer het is uitgeschakeld, gaan het
controlelampje in de toets en dit
waarschuwingslampje op het
instrumentenpaneel branden.
Het systeem wordt automatisch ingeschakeld
zodra het contact wordt ingeschakeld.
Storing
Bij een storing gaan deze
waarschuwingslampjes op het
instrumentenpaneel branden, in combinatie met
een melding en een geluidssignaal.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Dodehoekbewaking
Lees voor meer informatie de algemene
adviezen over het gebruik van de
rij- en parkeerhulpsystemen.


Het systeem omvat sensoren op de zijkanten
van de bumpers en waarschuwt de bestuurder
voor de mogelijk gevaarlijke aanwezigheid
van andere voertuigen (auto's, vrachtwagens,
motoren) in de dode hoeken van de auto
(gebieden die de bestuurder niet kan zien).


In de buitenspiegel aan de zijde waar
zich dat voertuig bevindt, gaat er een
waarschuwingslampje branden:
–

direct, wanneer u wordt ingehaald;
– na ongeveer een seconde, wanneer u
langzaam een ander voertuig inhaalt.
Inschakelen/uitschakelen
De functie wordt ingesteld in het menu
Rijverlichting/Auto op het touchscreen.
Wanneer het voertuig wordt gestart, gaat er in
elke spiegel een waarschuwingslampje branden
om aan te geven dat het systeem is geactiveerd.
De status van het systeem wordt opgeslagen bij
het afzetten van het contact.
Het systeem wordt automatisch
uitgeschakeld als u een aanhanger trekt
met een door CITROËN gehomologeerde
trekhaak.
Werkingsvoorwaarden
– Alle voertuigen rijden in dezelfde richting op
aangrenzende rijstroken.
–

De snelheid van de auto moet tussen 12
en
140
km/h (uitvoeringen zonder Park Assist) of
tussen 30
en 140 km/h (uitvoeringen met Park
Assist) liggen.
–

W
anneer u een auto inhaalt en het verschil in
snelheid minder dan 10 km/h is.
–

W
anneer u door een andere auto wordt
ingehaald en het verschil in snelheid minder dan
25
km/h is.
–

Het verkeer stroomt vloeiend door
.
–

De inha
almanoeuvre duurt langer dan normaal
en het ingehaalde voertuig blijft in de dode hoek.

130
Rijden
– U rijdt in een rechte lijn of in een flauwe bocht.
– Uw auto trekt geen aanhanger of caravan enz.
Werkingslimieten



In de volgende gevallen wordt er geen
waarschuwing gegeven:
–
W
anneer stilstaande objecten (zoals
geparkeerde auto's, vangrails, lantaarnpalen)
aanwezig zijn.
–

Bij tegemoetkomende voertuigen.
–


Op kronkelige wegen of bij scherpe bochten.
–


Bij het inhalen of ingehaald worden door een
erg lang voertuig (zoals een vrachtwagen, bus)
dat wordt gedetecteerd in een dode hoek aan de
achterzijde en dat tegelijkertijd aanwezig is in het
gezichtsveld van de bestuurder

.
–

Bij een snelle inhaalmanoeuvre.
–


Bij erg druk verkeer: de voertuigen die voor en
achter worden gedetecteerd, worden aangezien
voor een vrachtwagen of een stilstaand object.
–


W
anneer de functie Park Assist wordt
ingeschakeld.
Storing
Bij een storing gaat dit
waarschuwingslampje op het
instrumentenpaneel gaat branden en wordt er
een melding weergegeven.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Onder bepaalde weersomstandigheden
(zoals regen, hagel) werkt het systeem
mogelijk tijdelijk niet goed.
Vooral het rijden op een nat wegdek of het
van een droog wegdek op een nat wegdek
terechtkomen kan tot een vals alarm leiden
(zo kan een wolk waterdruppels in de dode
hoek worden aangezien voor een voertuig).
Let er bij slecht weer en in de winter altijd op
dat de sensoren niet met modder, sneeuw of
ijs bedekt zijn.
Plak geen stickers of andere voorwerpen op
het gedeelte van de buitenspiegels waar het
waarschuwingsgebied zich bevindt of op de
detectiezones op de voor- en achterbumper,
omdat de dodehoekbewaking dan mogelijk
niet goed werkt.
Active Safety Brake met Collision Risk
Alert en Intelligente
noodremassistentie
Lees voor meer informatie de algemene
adviezen over het gebruik van de
rij- en parkeerhulpsystemen.


Dit systeem:
– waarschuwt de bestuurder wanneer er
een risico bestaat op een aanrijding met een
voorligger, een voetganger of, afhankelijk van de
uitvoering, een fietser.
– vermindert de snelheid van de auto om een
aanrijding te voorkomen of de zwaarte van de
aanrijding te beperken.
De snelheid wordt verlaagd met
maximaal 20 km/h (uitvoeringen met
alleen camera) of met maximaal 50 km/h
(uitvoeringen met camera en radar).
Het systeem houdt tevens rekening met
motorfietsen.
Dit systeem heeft drie functies:
– Collision Risk Alert.

134
Rijden
Systeem voor detecteren
van onoplettendheid
Raadpleeg de algemene adviezen over
het gebruik van de rij- en
parkeerhulpsystemen voor meer informatie.
Afhankelijk van de uitvoering omvat de functie
alleen het systeem "Coffee Break Alert" of
daarnaast ook het systeem "Driver Attention
Alert".
Deze systemen zijn absoluut niet
bedoeld om de bestuurder wakker te
houden of te voorkomen dat de bestuurder
achter het stuur in slaap valt.
Het is altijd de verantwoordelijkheid van de
bestuurder om de auto aan de kant te zetten
als hij/zij vermoeid is.
Neem een pauze wanneer u moe bent en in
elk geval elke 2 uur.
Inschakelen/uitschakelen
Deze functie kan worden ingesteld via het
menu Rijverlichting / Auto
van het
touchscreen.
De status van het systeem wordt opgeslagen bij
het afzetten van het contact.
Coffee Break Alert
Het systeem geeft een waarschuwing
zodra het detecteert dat de bestuurder
langer dan twee uur heeft gereden met een
snelheid van meer dan 70 km/h zonder dat hij/zij
een pauze heeft genomen.
Deze waarschuwing bestaat uit een melding die
de bestuurder adviseert een pauze te nemen en
een geluidssignaal.
Als de bestuurder dit advies niet opvolgt, wordt
de waarschuwing elk uur herhaald tot de auto
wordt stilgezet.
Het systeem wordt gereset als aan een van de
volgende voorwaarden is voldaan:
–

De auto staat langer dan 15 minuten stil met
draaiende motor

.
–

Het contact is enkele minuten afgezet
geweest.
–


De veiligheidsgordel van de bestuurder is
losgemaakt en het portier is geopend.
Zodra de snelheid lager is dan 70 km/h,
gaat het systeem over in de wachtstand.
De rijtijd wordt weer geteld als de snelheid
hoger dan 70
km/h is.
Driver Attention Alert
Afhankelijk van de uitvoering kan het Coffee
Break Alert-systeem gecombineerd worden met
het Driver Attention Alert-systeem.


Het systeem beoordeelt de mate van
waakzaamheid, vermoeidheid en afleiding
van de bestuurder door afwijkingen in de koers
van de auto ten opzichte van de
rijstrookmarkeringen te detecteren.
Het systeem maakt hiervoor gebruik van een
camera aan de bovenzijde van de voorruit.
Dit systeem is vooral geschikt voor auto(snel)
wegen (snelheden hoger dan 70
km/h).
In eerste instantie wordt de bestuurder
gewaarschuwd door de melding " Wees alert!" in
combinatie met een geluidssignaal.
Als het systeem drie waarschuwingen heeft
gegeven, geeft het systeem een nieuwe
waarschuwing met de melding " Doorrijden
gevaarlijk: Las een rustpauze in!", en wordt
het geluidssignaal harder.
Onder bepaalde omstandigheden (slecht
wegdek of harde windstoten) kan het
systeem waarschuwingen geven zonder dat
er sprake is van vermoeidheid bij de
bestuurder.
Het systeem werkt in de volgende
situaties mogelijk minder goed of
helemaal niet:
– wegmarkeringen afwezig, versleten,
niet zichtbaar (door sneeuw of modder), of
meerdere wegmarkeringen (weggedeelte met
werkzaamheden enz.);
– geringe afstand tot de voorligger (geen
detectie van wegmarkeringen);
– smalle of bochtige weg.
Parkeerhulp
Raadpleeg de algemene adviezen over
het gebruik van de rij- en
parkeerhulpsystemen voor meer informatie.


Het systeem detecteert de nabijheid van
obstakels (bijv. voetganger, voertuig, boom, hek)
met de hulp van de sensoren in de bumper en
geeft deze aan.

135
Rijden
6Het systeem werkt in de volgende
situaties mogelijk minder goed of
helemaal niet:
–

wegmarkeringen afwezig, versleten,
niet zichtbaar (door sneeuw of modder), of
meerdere wegmarkeringen (weggedeelte met
werkzaamheden enz.);
–


geringe afstand tot de voorligger (geen
detectie van wegmarkeringen);
–


smalle of bochtige weg.
Parkeerhulp
Raadpleeg de algemene adviezen over
het gebruik van de rij- en
parkeerhulpsystemen voor meer informatie.


Het systeem detecteert de nabijheid van
obstakels (bijv. voetganger, voertuig, boom, hek)
met de hulp van de sensoren in de bumper en
geeft deze aan.
Parkeerhulp achter
► Schakel de achteruitversnelling in om het
systeem te activeren (bevestigd door een
geluidssignaal).
Het systeem wordt uitgeschakeld wanneer uit de
achteruitversnelling wordt geschakeld.
Geluidssignalen

Het systeem geeft de aanwezigheid van
obstakels binnen het detectiegebied van de
sensor aan.
De bestuurder wordt via een onderbroken
geluidssignaal gewaarschuwd bij het naderen
van obstakels. De frequentie van het
geluidssignaal neemt toe naarmate de auto het
obstakel nadert.
Zodra de afstand tussen de auto en het obstakel
kleiner dan ongeveer dertig centimeter is, klinkt
het geluidssignaal ononderbroken.
U hoort via de luidspreker (rechts of links)
aan welke zijde van de auto het obstakel zich
bevindt.
Het geluidssignaal instellenAfhankelijk van de uitvoering: als u bij CITROËN Connect Nav op
deze toets drukt, wordt het venster geopend
waarop u het volume van het geluidssignaal
kunt instellen.
Grafische weergave

Dit is een aanvulling op het geluidssignaal,
waarbij geen rekening worden gehouden met
de rijrichting van de auto. Dit systeem geeft
de afstand tussen het obstakel en de auto met
balken op het scherm aan (wit: veraf, oranje:
dichtbij en rood: zeer dichtbij).
Als de auto het obstakel zeer dicht is genaderd,
verschijnt het symbool "Gevaar" op het scherm.
Parkeerhulp vóór
De parkeerhulp vóór is een aanvulling op de
parkeerhulp achter en wordt geactiveerd zodra
er bij een rijsnelheid van maximaal 10
km/h vóór
de auto een obstakel wordt gedetecteerd.
De werking van de parkeerhulp vóór wordt
onderbroken als de auto langer dan drie

136
Rijden
seconden stilstaat terwijl een versnelling vooruit
is ingeschakeld, als er geen obstakel meer wordt
gedetecteerd of als de auto harder dan 10 km/h
rijdt.
Het geluid uit de luidspreker (voor of
achter) geeft de positie van het obstakel
ten opzichte van de auto aan (voor of achter).
Parkeerhulp zijkant

Met vier extra sensoren aan de zijkant van de
bumpers registreert het systeem de positie van
obstakels tijdens het manoeuvreren en geeft ze
weer als de obstakels zich aan de zijkant van de
auto bevinden.
Alleen vaste obstakels worden juist weergegeven. Bewegende obstakels die
aan het begin van de manoeuvre worden
gedetecteerd, kunnen ten onrechte worden
weergegeven, terwijl bewegende obstakels
langs de auto niet worden weergegeven als
ze in een eerder stadium niet zijn
geregistreerd.
Voorwerpen die tijdens de manoeuvre
worden geregistreerd, worden uit het
geheugen gewist als het contact wordt
afgezet.
Uitschakelen/inschakelen
De instellingen kunnen worden gewijzigd
via het menu Rijverlichting/Auto van het
touchscreen.
De status van het systeem wordt opgeslagen bij
het uitzetten van het contact.


Het parkeerhulpsysteem achter wordt
automatisch uitgeschakeld wanneer er
een aanhanger of fietsendrager wordt
aangekoppeld aan een trekhaak die volgens
de voorschriften van de fabrikant is
gemonteerd.
In dat geval wordt de omtrek van een
aanhanger weergeven aan de achterzijde van
het beeld van de auto.
De parkeerhulp wordt uitgeschakeld wanneer de
functie Park Assist bezig is om de beschikbare
ruimte van een parkeerplaats te meten.
Zie het betreffende hoofdstuk voor meer
informatie over de functie Park Assist.
Wanneer de auto wordt gestart, zijn de
grafische weergave en de
geluidssignalen van de parkeerhulpsystemen
pas beschikbaar nadat het touchscreen is
opgestart.
Werkingslimieten
Bij zware belading van de bagageruimte kan
de hoek van de auto de afstandsmetingen
verstoren.
Storing
Als er een storing optreedt wanneer u de achteruitversnelling inschakelt, dan gaat
dit waarschuwingslampje op het
instrumentenpaneel branden, in combinatie met
een melding en een geluidssignaal (kort
piepsignaal).
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Top Rear Vision - Vision 360
Lees voor meer informatie de algemene
adviezen over het gebruik van de
rij- en parkeerhulpsystemen.

137
Rijden
6Bij draaiende motor kunnen met deze systemen
weergaven van de directe omgeving van de auto
worden weergegeven op het touchscreen met
behulp van één camera bij Top Rear Vision en
twee camera’s bij Vision 360.




Het scherm is in twee delen opgedeeld, met
in het ene deel de omgeving zoals die door de
camera('s) wordt geregistreerd en in het andere
deel het beeld van bovenaf van de directe
omgeving van de auto.
De informatie van de parkeerhulpsensoren vult
het beeld van bovenaf aan.
Er kunnen diverse weergaven worden
weergegeven:
– Standaardweergave.
–

180° weergave.
–


Ingezoomde weergave.
Standaard is de stand

AUTO geactiveerd. In deze stand kiest het systeem voor de beste
weergave (standaard of ingezoomd).
U kunt tijdens het manoeuvreren op elk gewenst
moment de weergave wijzigen.
►

Druk op de toets in de hoek linksonder van
het touchscreen.
►

Selecteer een type weergave:
•
"Standaardweergave
".
• "180° view".
• "Ingezoomde weergave".
• "AUTO view".
De weergave wordt onmiddellijk aangepast aan
het geselecteerde type.
De systeemstatus wordt niet opgeslagen bij het
afzetten van het contact.
Werkingsprincipe

Dit systeem registreert tijdens het manoeuvreren
bij lage snelheid met één of twee camera's de
omgeving van de auto.
Van boven de auto wordt er, in realtime en
terwijl de manoeuvre wordt uitgevoerd, een
beeld van de directe omgeving gereconstrueerd
(weergegeven tussen de haakjes). Deze weergave maakt het recht inparkeren
gemakkelijker en biedt de mogelijkheid om de
obstakels in de buurt van de auto te zien. Dit
beeld verdwijnt automatisch als de auto langere
tijd stilstaat.
Bij de Vision 360 wordt het beeld samengesteld
door beide camera's, zowel bij het vooruitrijden
als bij het achteruitrijden.
Wanneer de functie is geactiveerd, kan het
zijn dat het beeld van bovenaf niet wordt
weergegeven. Als het systeem wordt geactiveerd
wanneer de auto al is verplaatst, kan het beeld
van bovenaf volledig worden weergegeven.
Top Rear Vision
Beeld achterzijde

U activeert de camera bij de
kentekenplaatverlichting door de
achteruitversnelling in te schakelen en niet
harder dan 10
km/h te rijden.
De functie wordt uitgeschakeld:

138
Rijden
– Automatisch, bij snelheden hoger dan
ongeveer 20 km/h,
–

Automatisch, als de bagageruimte wordt
geopend.
–


Als er uit de achteruitversnelling wordt
geschakeld.
–


Als op de witte pijl linksboven in de hoek van
het touchscreen wordt gedrukt.
Stand AUTO

Deze stand is standaard geactiveerd.
Wanneer een obstakel zich ter hoogte van de
rode lijn bevindt (minder dan 30
cm van de auto)
wordt dankzij de sensoren in de achterbumper
automatisch overgeschakeld van de weergave
van de omgeving achter de auto (standaard)
naar de weergave van het beeld van bovenaf
(ingezoomd) van de auto.
Standaardweergave

Het gebied achter de auto wordt weergegeven
op het scherm.
De blauwe lijnen ( 1) geven de breedte van de
auto weer met uitgeklapte buitenspiegels; ze
verplaatsen zich afhankelijk van de stand van
het stuurwiel.
De rode lijn 2 geeft een afstand van 30
cm vanaf
de achterbumper weer; de twee blauwe lijnen 3
en 4 een afstand van respectievelijk 1 m en 2 m.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
Ingezoomde weergave

De camera registreert de omgeving tijdens het
manoeuvreren om een samengesteld beeld
van bovenaf van de achterzijde van de auto en
van zijn nabije omgeving te creëren zodat de
obstakels rondom de auto goed zichtbaar zijn.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
De obstakels kunnen verder weg lijken
dan ze in werkelijkheid zijn.
Tijdens het manoeuvreren moet u de
zijkanten van de auto via de buitenspiegels in
de gaten houden.
De parkeersensoren geven ook extra
informatie over het gebied rondom de auto.
180°-weergave

Wanneer u achteruitrijdend een parkeerplaats
verlaat, kunt u dankzij de 180°-weergave
voertuigen, voetgangers of fietsers zien
aankomen.
Wij raden u aan om deze weergave niet tijdens
de gehele manoeuvre te gebruiken.
De weergave heeft drie zones: links A, midden B
en rechts C.
Deze weergave is alleen beschikbaar door deze
te selecteren in het menu voor het veranderen
van de weergave.
Vision 360
De auto is voorzien van een in de grille
geplaatste camera vóór en een camera achter
