display CITROEN C4 AIRCROSS 2013 InstruktionsbÖcker (in Swedish)

Innehåll
Instrumenttavla 24
Kontrollampor 25
Instrumenttavlans display 31
Färddator 43
Vägmätare 43
Tr ippmätare 43
Serviceindikator 44
Inställning av bilens parametrar 48
Skärm för LJUD/CD-system 54
Skärm för LJUD / TELEMATIKSYSTEMET 56
Reostat för instrumentbelysning 59
InstrumenttavlanSnabbguide
Nyckel med fjärrkontroll 60
Nyckelfritt lås- och startsystem (ADML) 64
Dörrar 70
Baklucka 71
Larm 73
Fönsterhissar 76
Panoramatak 78
Öppna och stänga
Framsäten 79
Baksäten 83
Backspeglar 85
Inställning av ratten 87
Ventilation 88
Värme / Manuell luftkonditionering 90
Automatisk luftkonditionering 92
Borttagning av is och immma på bakrutan 97
Anordningar i kupén 98
Inredning i bagageutrymmet 104
Komfor t
Star ta bilen - stänga av motorn med nyckeln 106
Starta - stänga av motorn med Smar t kor t för upplåsning och start 107
Parkeringsbroms 110
Manuell växellåda 111
Växlingsindikator 112
Växellådan "CVT" 113
Starthjälp i backe 118
Funktionen Stop & Star t (Auto Stop & Go) 119
System för fyrhjulsdrift 122
Farthållare 124
Parkerin
gshjälp 127
Backkamera 130
Körning
Belysningsreglage 131
Varselljus 134
Automatisk tändning av belysningen 134
Follow me home-belysning 135
Instegsbelysning 136
Strålkastarinställning 137
Torkarreglage 138
Automatisk torkning 140
Ta k l a m p o r 142
Belysning i bagageutrymmet 144
Belysning för panoramatak 144
Sikt Miljövänlig körning

.
5
Snabbguide

Sats för tillfälligdäckreparation

Denna sats är ett komplett system som
består av en kompressor och en patron med
tätnin
gsmedel som används för tillfälliga däckreparationer.
170

Panoramatak

Med sin stora glasyta ger detta tak en unik siktoch ett stort ljusinsläpp i kupén.
7
8

Backningskamera

Den här utrustningen aktiveras automatisktnär backväxeln läggs i och ger föraren visuell
information på färgdisplayen.
13
0
På utsidan
Parkeringshjälp fram och bak
Detta system underlättar dina manövrer
vid framåtkörning eller backning genom att
upptäcka hinder som befinner sig framför eller bakom bilen.
127

.
17
Snabbguide

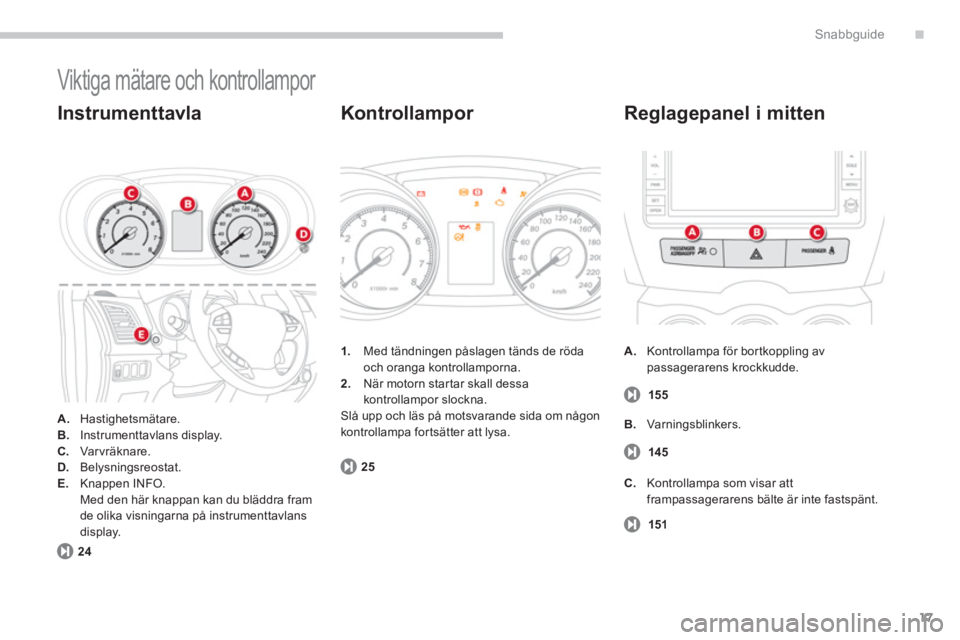

Viktiga mätare och kontrollampor
A.Hastighetsmätare. B.Instrumenttavlans display. C.Varvräknare. D.Belysningsreostat.E.
Knappen INFO.
Med den här knappan kan du bläddra fram
de olika visningarna på instrumenttavlans
display.


Instrumenttavla
A.Kontrollampa för bortkoppling avpassagerarens krockkudde .


Reglagepanel i mitten
155 1
.Med tändningen påslagen tänds de röda
och oranga kontrollamporna.
2. När motorn startar skall dessakontrollampor slockna.
Slå upp och läs på motsvarande sida om någonkontrollampa fortsätter att lysa.
25
24
Kontrollampor
145
151
B. Var ningsblinkers.
C.
Kontrollampa som visar att frampassagerarens bälte är inte fastspänt.

.
19
Snabbguide
Köra säker t

Denna växellåda har sex växlar och ger dig möjlighet att välja mellan automatlådans
komfor t eller nöjet att växla manuellt. 1. Växelspak. 2.Reglage under ratten "-
".3.Reglage under ratten " +".

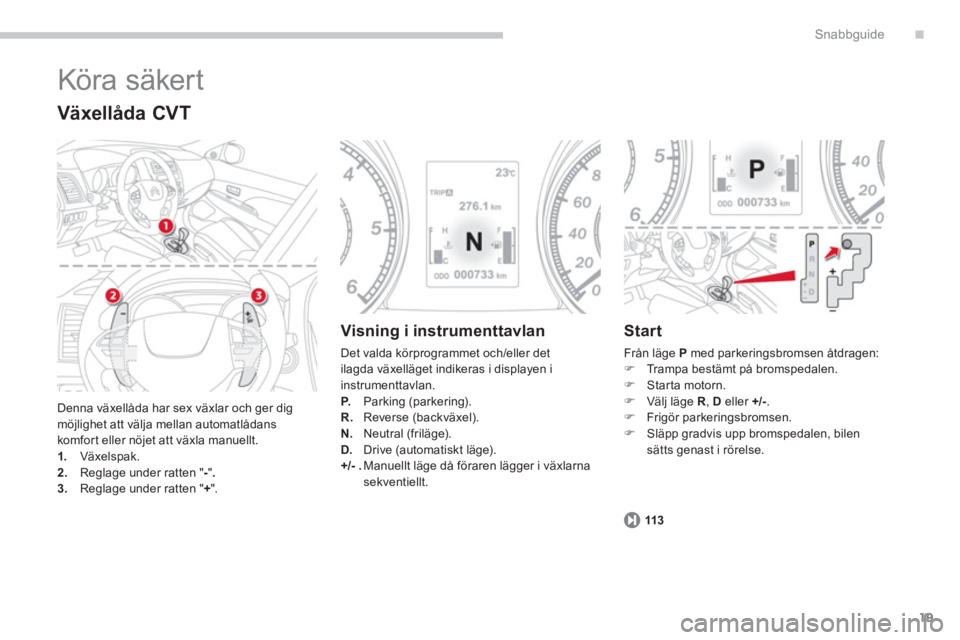

Växellåda CVT
Visning i instrumenttavlan
Det valda körprogrammet och/eller det ilagda växelläget indikeras i displayen iinstrumenttavlan.
P.Parking (parkering).
R. Reverse (backväxel).
N
.Neutral (friläge).D. Drive (automatiskt läge).
+/-.Manuellt läge då föraren lägger i växlarna sekventiellt.

Start

Från läge Pmed parkeringsbromsen åtdragen: )
Trampa bestämt på bromspedalen.)
Starta motorn.)
Välj läge R
, Deller +/-.)
Frigör parkeringsbromsen. )
Släpp gradvis upp bromspedalen, bilen sätts genast i rörelse.
11
3

20
Snabbguide
Köra säker t

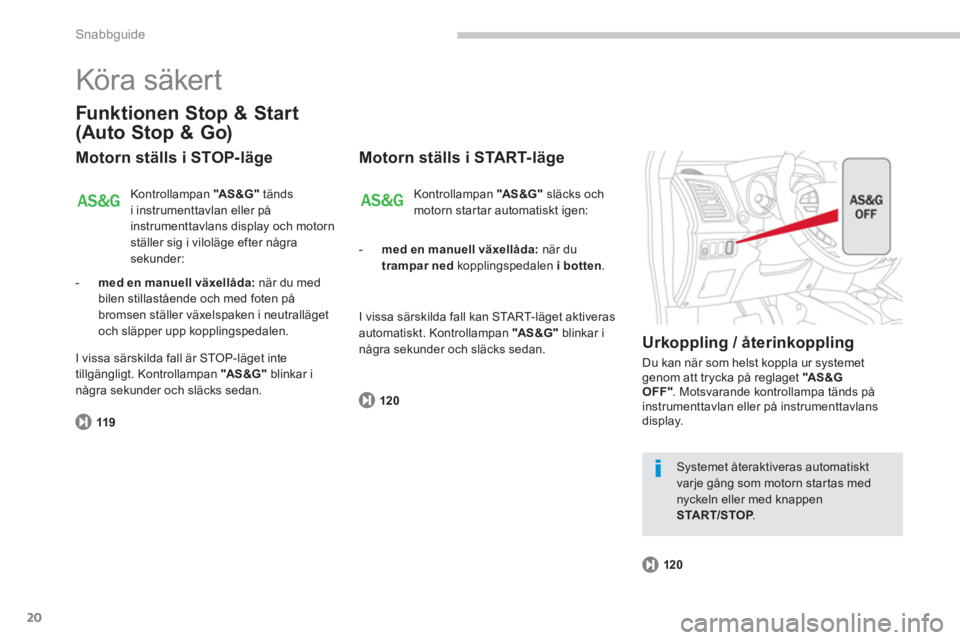

Funk tionen Stop & Start
(Auto Stop & Go)
Motorn ställs i STOP-läge
119

Kontrollampan "AS &G "tändsi instrumenttavlan eller på
instrumenttavlans display och motorn
ställer sig i viloläge efter någrasekunder:

Motorn ställs i START-läge

Urkopplin
g / återinkoppling
Du kan när som helst koppla ur systemet genom att trycka på reglaget "AS&G
OFF"
. Motsvarande kontrollampa tänds på
instrumenttavlan eller på instrumenttavlansdisplay.
120
120
Systemet återaktiveras automatiskt varje gång som motorn star tas med nyckeln eller med knappen STA R T/STOP. Kontrollampan
"AS&G"
släcks ochmotorn star tar automatiskt igen:


-
med en manuell växellåda:när dutrampar ned
kopplingspedalen i botten.
-
med en manuell växellåda:
när du medbilen stillastående och med foten på
bromsen ställer växelspaken i neutralläget
och släpper upp kopplingspedalen. I vissa särskilda fall kan START-läget aktiveras
automatiskt. Kontrollampan "AS&G"
blinkar i
några sekunder och släcks sedan.
I vissa särskilda fall är STOP-läget inte
tillgängligt. Kontrollampan "AS&G"
blinkar inågra sekunder och släcks sedan.

24
Instrumenttavlan

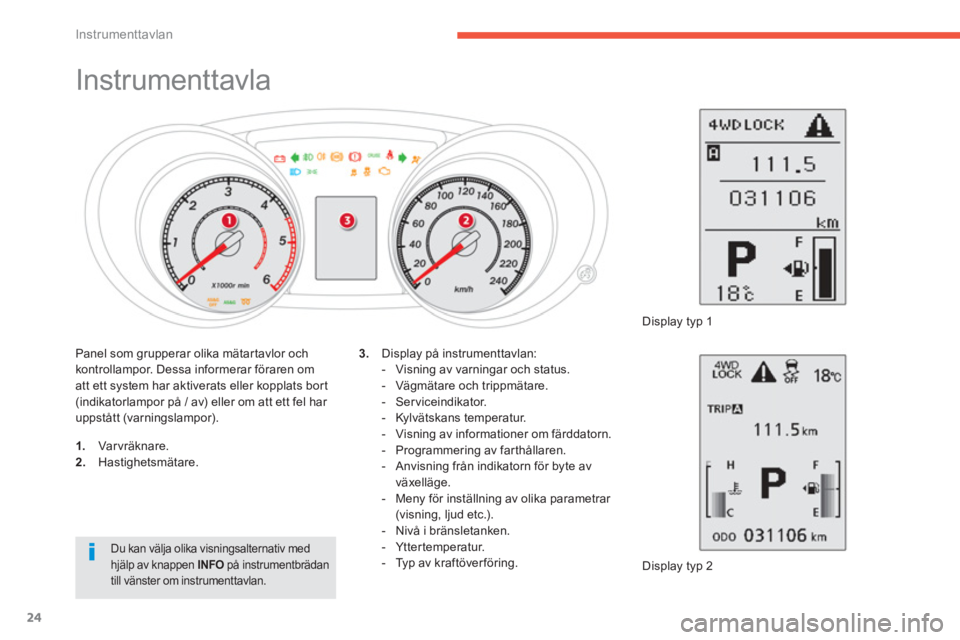

Instrumenttavla




1.
Var vräknare.

2.
Hastighetsmätare.
Display typ 2
3.
Display på instrumenttavlan:


- Visning av varningar och status.

- Vägmätare och trippmätare.

- Serviceindikator.

- Kylvätskans temperatur.

- Visning av informationer om färddatorn.

- Programmering av far thållaren.

- Anvisning från indikatorn för byte av
växelläge.

- Meny för inställning av olika parametrar
(visning, ljud etc.).

- Nivå i bränsletanken.

- Yttertemperatur.

- Ty p a v k r a f t ö v e r f ö r i n g .

Panel som grupperar olika mätar tavlor och
kontrollampor. Dessa informerar föraren om
att ett system har aktiverats eller kopplats bort
(indikatorlampor på / av) eller om att ett fel har
uppstått (varningslampor).
Display typ 1


Du kan välja olika visningsalternativ med
hjälp av knappen INFO
på instrumentbrädan
till vänster om instrumenttavlan.

26
Instrumenttavlan

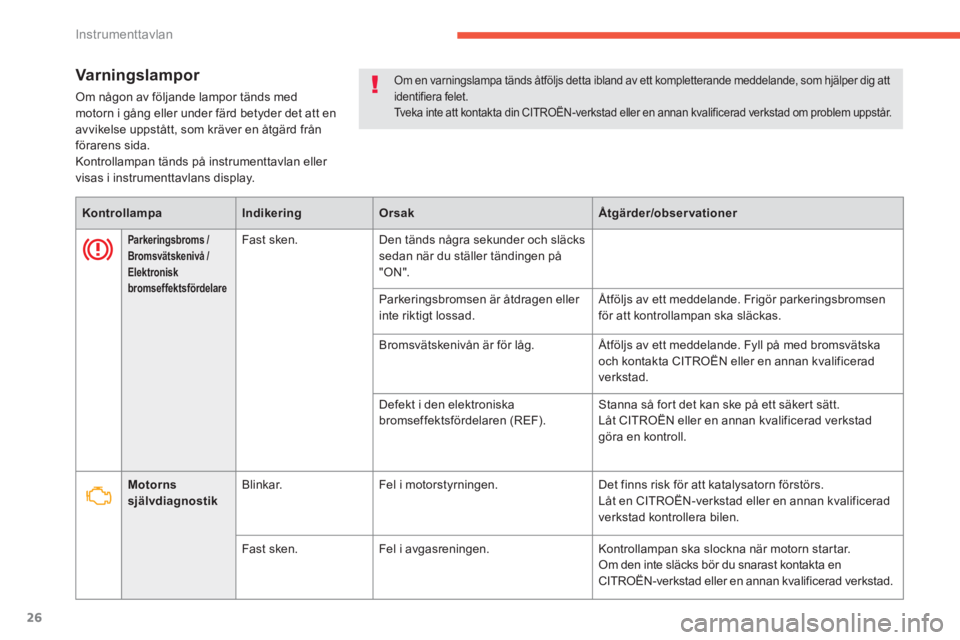

Varningslampor

Om någon av följande lampor tänds med
motorn i gång eller under färd betyder det att en
avvikelse uppstått, som kräver en åtgärd från
förarens sida.
Kontrollampan tänds på instrumenttavlan eller
visas i instrumenttavlans display.


Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Parkeringsbroms /
Bromsvätskenivå /
Elektronisk
bromseffektsf
ördelare
Fast sken. Den tänds några sekunder och släcks
sedan när du ställer tändingen på
"ON".
Parkeringsbromsen är åtdragen eller
inte riktigt lossad. Åtföljs av ett meddelande. Frigör parkeringsbromsen
för att kontrollampan ska släckas.
Bromsvätskenivån är för låg. Åtföljs av ett meddelande. Fyll på med bromsvätska
och kontakta CITROËN eller en annan kvalificerad
verkstad.
Defekt i den elektroniska
bromseffektsfördelaren (REF). Stanna så fort det kan ske på ett säkert sätt.
Låt CITROËN eller en annan kvalificerad verkstad
göra en kontroll.


Motorns
självdiagnostik


Blinkar. Fel i motorstyrningen. Det finns risk för att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.

Fast sken. Fel i avgasreningen. Kontrollampan ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad.
Om en varningslampa tänds åtföljs detta ibland av ett kompletterande meddelande, som hjälper dig att
identifiera felet.
Tveka inte att kontakta din CITROËN-verkstad eller en annan kvalificerad verkstad om problem uppstår.

28
Instrumenttavlan










Lampor som indikerar aktivering

Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.
Den kan åtföljas av en ljudsignal och ett meddelande på displayen på instrumenttavlan.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Körriktningsvisare,vänsterBlinkar med ljudsignal.Belysningsreglaget är aktiverat nedåt. Om denna lampa blinkar onormalt snabbt, kan det
innebära att glödlampan i en blinker är defekt. Byt utglödlampan eller kontakta en CITROËN-verkstad eller
en annankvalificerad verkstad.


Körriktningsvisare,högerBlinkar med ljudsignal. Belysningsreglaget är aktiverat uppåt. Om denna lampa blinkar onormalt snabbt, kan det
innebära att glödlampan i en blinker är defekt. Byt utglödlampan eller kontakta en CITROËN-verkstad eller en annankvalificerad verkstad.




Positionsljus
eller halvljus


Fast sken. Positions- eller halvljusen är tända.




Helljus


Fast sken. Belysningsreglaget dras mot dig. Dra i reglaget för att återgå till halvljus.




Dimstrålkastare
fram


Fast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt två gånger för att
avaktivera dimstrålkastarna.




Dimljus bak


Fast sken. Dimljuset bak är aktiverat. Vrid reglaget bakåt för att avaktivera dimljuset.

30
Instrumenttavlan










Lampor som indikerar urkoppling

Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på displayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer



ASC/TCL
Fast sken. Knappen för urkoppling av ASC/ TCL
som sitter nedtill på instrumentbrädan
(förarsidan) är aktiverad.
ASC/TCL är urkopplade.
ASC: antisladdsystem.
TCL: antispinnsystem. Tryck på knappen för att aktivera ASC/ TCL.
ASC/TCL-systemen aktiveras automatiskt när bilen
startas.


Funk tionen
Stop & Star t
(Auto Stop & Go) Fast sken. Knappen för urkoppling av funktionen
Stop & Start (AS&G) som sitter nedtill
på instrumentbrädan (förarsidan) är
aktiverad.
Funktionen Stop & Start (AS&G) är
inaktiverad. Tryck en gång till på knappen för att aktivera
funktionen Stop & Start (AS&G).

1
31
Instrumenttavlan

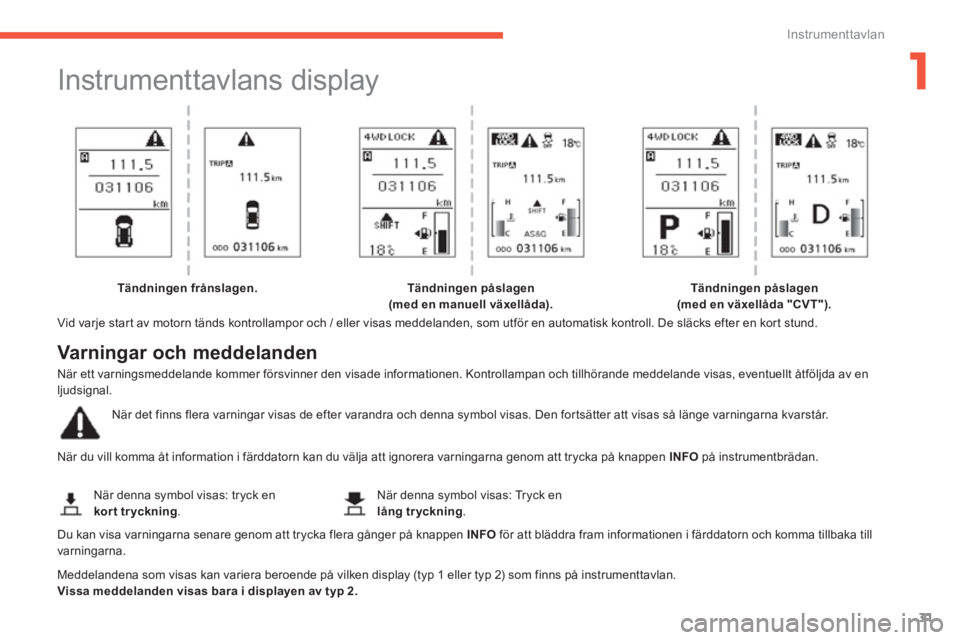

Instrumenttavlans display


Vid varje start av motorn tänds kontrollampor och / eller visas meddelanden, som utför en automatisk kontroll. De släcks efter en kort stund.


När du vill komma åt information i färddatorn kan du välja att ignorera varningarna genom att trycka på knappen INFO
på instrumentbrädan.

Meddelandena som visas kan variera beroende på vilken display (typ 1 eller typ 2) som finns på instrumenttavlan.

Vissa meddelanden visas bara i displayen av typ 2.


När denna symbol visas: tryck en
kor t tr yckning
. När denna symbol visas: Tryck en
lång tryckning
.

Tändningen frånslagen.

Tändningen påslagen
(med en manuell växellåda).

Tändningen påslagen
(med en växellåda "CVT").



Varningar och meddelanden


När ett varningsmeddelande kommer försvinner den visade informationen. Kontrollampan och tillhörande meddelande visas, eventuellt åtföljda av en
ljudsignal.
När det finns flera varningar visas de efter varandra och denna symbol visas. Den fortsätter att visas så länge varningarna kvarstår.
Du kan visa varningarna senare genom att trycka flera gånger på knappen INFO
för att bläddra fram informationen i färddatorn och komma tillbaka till
varningarna.
