stop start CITROEN C4 AIRCROSS 2013 InstruktionsbÖcker (in Swedish)

Innehåll
Instrumenttavla 24
Kontrollampor 25
Instrumenttavlans display 31
Färddator 43
Vägmätare 43
Tr ippmätare 43
Serviceindikator 44
Inställning av bilens parametrar 48
Skärm för LJUD/CD-system 54
Skärm för LJUD / TELEMATIKSYSTEMET 56
Reostat för instrumentbelysning 59
InstrumenttavlanSnabbguide
Nyckel med fjärrkontroll 60
Nyckelfritt lås- och startsystem (ADML) 64
Dörrar 70
Baklucka 71
Larm 73
Fönsterhissar 76
Panoramatak 78
Öppna och stänga
Framsäten 79
Baksäten 83
Backspeglar 85
Inställning av ratten 87
Ventilation 88
Värme / Manuell luftkonditionering 90
Automatisk luftkonditionering 92
Borttagning av is och immma på bakrutan 97
Anordningar i kupén 98
Inredning i bagageutrymmet 104
Komfor t
Star ta bilen - stänga av motorn med nyckeln 106
Starta - stänga av motorn med Smar t kor t för upplåsning och start 107
Parkeringsbroms 110
Manuell växellåda 111
Växlingsindikator 112
Växellådan "CVT" 113
Starthjälp i backe 118
Funktionen Stop & Star t (Auto Stop & Go) 119
System för fyrhjulsdrift 122
Farthållare 124
Parkerin
gshjälp 127
Backkamera 130
Körning
Belysningsreglage 131
Varselljus 134
Automatisk tändning av belysningen 134
Follow me home-belysning 135
Instegsbelysning 136
Strålkastarinställning 137
Torkarreglage 138
Automatisk torkning 140
Ta k l a m p o r 142
Belysning i bagageutrymmet 144
Belysning för panoramatak 144
Sikt Miljövänlig körning

4
Snabbguide
Elektronisk nyckel: Nyckelfritt lås- och startsystem
System som gör det möjligt att låsa upp, låsa
och starta bilen genom att ha den elektroniskanyckeln på sig i det angivna området.
6
4
Instegsbelysning
Denna extra yttre och inre belysning, som är
fjärrstyrd, gör det enklare att gå fram till och
stiga in i bilen i mörker.
13
6
På utsidan

Funk tionen Stop & Start(Auto Stop & Go)

Detta system ställer tillfälligt motorn i vilolägenär du stannar bilen (rödljus, trafikstockningetc.) Motorn star tar sedan automatiskt när du
trampar på
gasen för att köra iväg igen. Stop& Start-systemet ger lägre bränsleförbrukning,sänker utsläppen av förorenande avgaser ochsänker ljudnivån när bilen står stilla.
119

Dekordelarna på tröskeln är inte avsedda att användas som fotstöd.

.
11

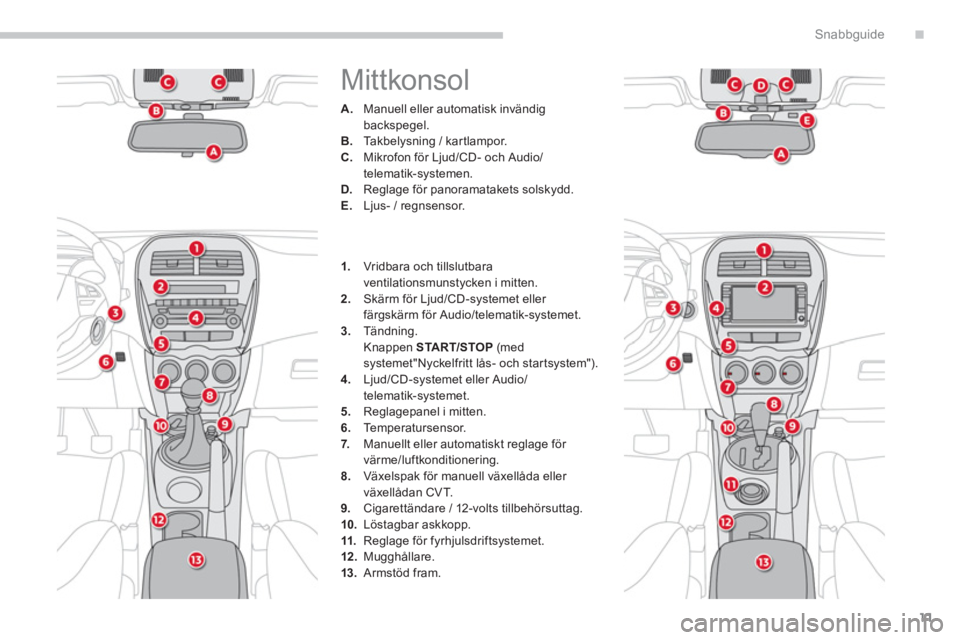

Snabbguide
Mittkonsol
A.
Manuell eller automatisk invändigbackspegel. B.
Ta k b e lysning / kartlampor.C.
Mikrofon för Ljud/CD- och Audio/telematik-systemen. D.
Reglage för panoramatakets solskydd.
E. Ljus- / regnsensor.
1.Vridbara och tillslutbara
ventilationsmunstycken i mitten.2. Skärm för Ljud/CD-systemet eller färgskärm för Audio/telematik-systemet. 3.
Tändning.
Knappen START/STOP
(medsystemet"Nyckelfritt lås- och startsystem").
4. Ljud/CD-systemet eller Audio/
telematik-systemet.
5. Reglagepanel i mitten.6.
Temperatursensor. 7.
Manuellt eller automatiskt reglage för
värme/luftkonditionering. 8. Växelspak för manuell växellåda eller
växellådan CVT.
9
. Cigarettändare / 12-volts tillbehörsuttag.
10.Löstagbar askkopp. 11.Reglage för fyrhjulsdriftsystemet. 12 .Mugghållare.
13. Armstöd fram.

.

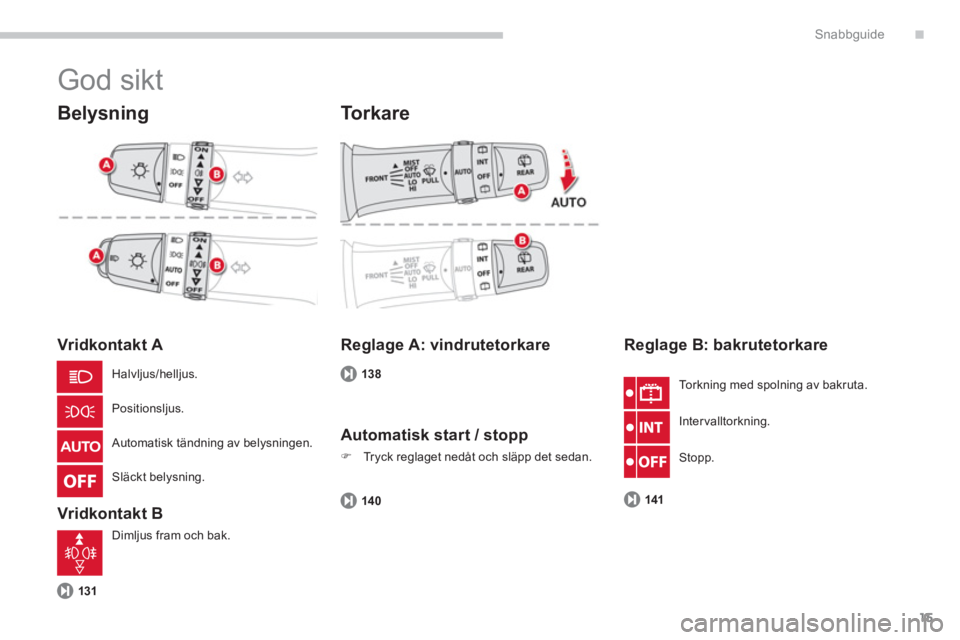

15
Snabbguide
God sikt


Belysning

Vridkontakt A

Vridkontakt B
To r k a r e
131
Reglage A: vindrutetorkare
138


Reglage B: bakrutetorkare
141
Halvljus/helljus.
Positionsljus.
Automatisk t
ändning av belysningen.
Släckt bel
ysning.
Diml
jus fram och bak. To r k n i n
g med spolning av bakruta.
Intervalltorkning.
Stopp.
Automatisk start / stopp
) Tryck reglaget nedåt och släpp det sedan.
140

18

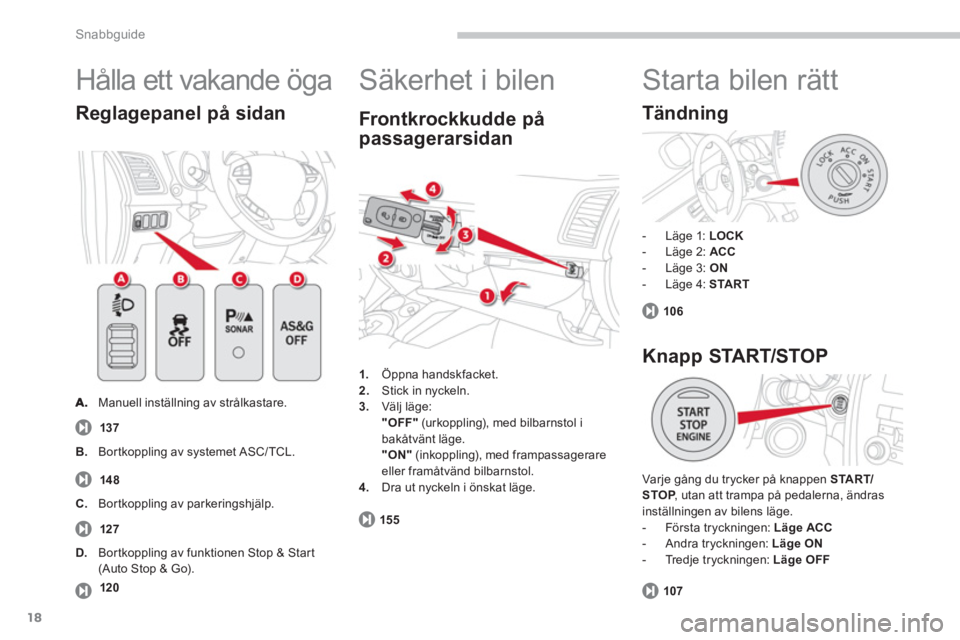

Snabbguide
Hålla ett vakande öga

Manuell inställning av strålkastare.
Reglagepanel på sidan
137
1.Öppna handskfacket. 2.
Stick in nyckeln.3.
Välj läge: "OFF"(urkoppling), med bilbarnstol i
bakåtvänt läge. "ON"
(inkoppling), med frampassagerare eller framåtvänd bilbarnstol.4.Dra ut nyckeln i önskat läge.


Front krockkudde på
passagerarsidan
155
B.Bortkoppling av systemet ASC/TCL.
127 C
.Bortkoppling av parkeringshjälp.
148

Säkerhet i bilen
120
D.
Bortkoppling av funktionen Stop & Star t (Auto Stop & Go).

Starta bilen rätt



- Läge 1: LOCK

- Läge 2: ACC

- Läge 3: ON

- Läge 4: STA RT

Varje gång du trycker på knappen START/STOP, utan att trampa på pedalerna, ändrasPinställningen av bilens läge.


- Första tryckningen: Läge ACC

-
Andra tryckningen: Läge ON

- Tredje tryckningen: Läge OFF 10
6
107

Tändning


Knapp START/STOP

20
Snabbguide
Köra säker t
Funk tionen Stop & Start
(Auto Stop & Go)
Motorn ställs i STOP-läge
119

Kontrollampan "AS &G "tändsi instrumenttavlan eller på
instrumenttavlans display och motorn
ställer sig i viloläge efter någrasekunder:

Motorn ställs i START-läge

Urkopplin
g / återinkoppling
Du kan när som helst koppla ur systemet genom att trycka på reglaget "AS&G
OFF"
. Motsvarande kontrollampa tänds på
instrumenttavlan eller på instrumenttavlansdisplay.
120
120
Systemet återaktiveras automatiskt varje gång som motorn star tas med nyckeln eller med knappen STA R T/STOP. Kontrollampan
"AS&G"
släcks ochmotorn star tar automatiskt igen:


-
med en manuell växellåda:när dutrampar ned
kopplingspedalen i botten.
-
med en manuell växellåda:
när du medbilen stillastående och med foten på
bromsen ställer växelspaken i neutralläget
och släpper upp kopplingspedalen. I vissa särskilda fall kan START-läget aktiveras
automatiskt. Kontrollampan "AS&G"
blinkar i
några sekunder och släcks sedan.
I vissa särskilda fall är STOP-läget inte
tillgängligt. Kontrollampan "AS&G"
blinkar inågra sekunder och släcks sedan.

1
29
Instrumenttavlan


Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Far thållare

Fast sken. Den tänds då farthållaren är aktiverad. Tryck på knappen "ON/OFF" för att aktivera/inaktivera
farthållaren.

Antisladd- och
antispinnsystem
(ASC/TCL)
Blinkar. ASC/TCL-systemen fungerar. Systemet förbättrar bilens väggrepp och styrstabilitet.
Anpassa körningen och kör med måttlig far t.
Fast sken. Fel i ASC/ TCL-systemen. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemen.




Funk tionen
Stop & Star t
(Auto Stop & Go)

Fast sken. Om bilen har stannat (rödljus,
stopp, köbildning) har funktionen
Stop & Start (AS&G) ställt motorn i
STOP-läge. Kontrollampan släcks och motorn startar automatiskt
igen i START-läget, när du vill köra iväg.

Blinkar några
sekunder och släcks
sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras automatiskt. Se Funktionen Stop & Start (AS&G) för särskild
information om STOP- och START-funktionen.


Glödningdieselmotor
Fast sken. Motorn är kall och:
- tändlåset står i läget ON(tändningsläget), eller
- startknappenSTA R T/STOPhar
aktiverats (tändningsläget).
Vänta tills kontrollampan släcks innan du star tar mednyckel.
Med nyckelfritt lås- och star tsystem star tar motorn
först efter att kontrollampan släckts.
Visnin
gstiden beror på klimatförhållandena (upp tillcirka trettio sekunder i extrema klimatförhållandena).
Om motorn inte star tar, ska man slå på tändningen
igen och åter vänta tills lampan slocknar, starta sedanmotorn igen.

30
Instrumenttavlan










Lampor som indikerar urkoppling

Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på displayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer



ASC/TCL
Fast sken. Knappen för urkoppling av ASC/ TCL
som sitter nedtill på instrumentbrädan
(förarsidan) är aktiverad.
ASC/TCL är urkopplade.
ASC: antisladdsystem.
TCL: antispinnsystem. Tryck på knappen för att aktivera ASC/ TCL.
ASC/TCL-systemen aktiveras automatiskt när bilen
startas.


Funk tionen
Stop & Star t
(Auto Stop & Go) Fast sken. Knappen för urkoppling av funktionen
Stop & Start (AS&G) som sitter nedtill
på instrumentbrädan (förarsidan) är
aktiverad.
Funktionen Stop & Start (AS&G) är
inaktiverad. Tryck en gång till på knappen för att aktivera
funktionen Stop & Start (AS&G).

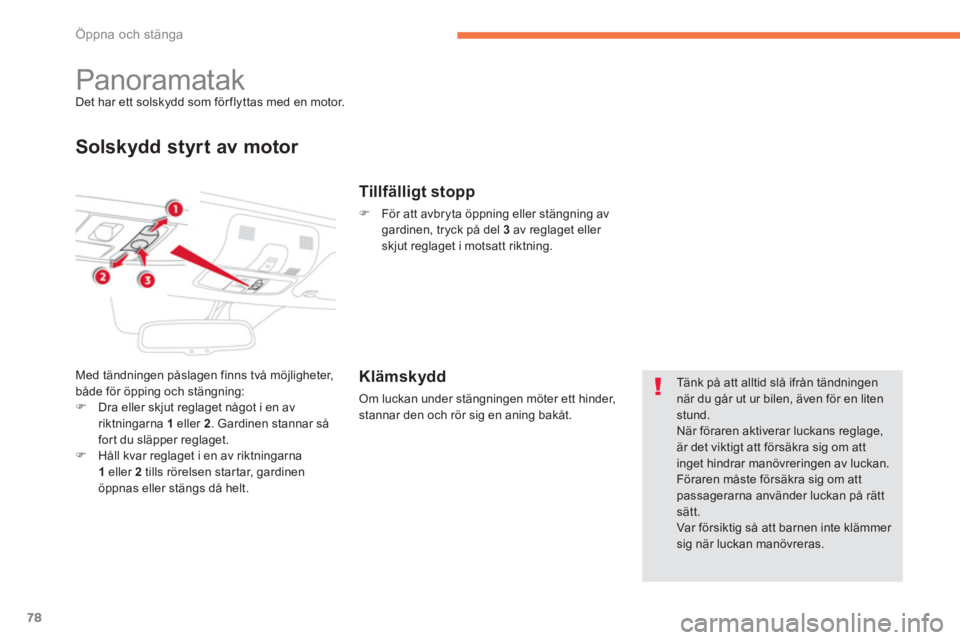

78
Öppna och stänga








Panoramatak Det har ett solskydd som förflyttas med en motor.
Solskydd styrt av motor
Med tändningen påslagen finns två möjligheter,
både för öpping och stängning:
)Dra eller skjut reglaget något i en avriktningarna 1 eller 2. Gardinen stannar så
for t du släpper reglaget.)Håll kvar reglaget i en av riktningarna 1eller 2 tills rörelsen startar, gardinen
öppnas eller stängs då helt.

Tillfälligt stopp
)
För att avbryta öppning eller stängning av
gardinen, tryck på del 3
av reglaget eller skjut reglaget i motsatt riktning.



Klämskydd
Om luckan under stängningen möter ett hinder,
stannar den och rör sig en aning bakåt.


Tänk på att alltid slå ifrån tändningen när du går ut ur bilen, även för en litenstund.
När föraren aktiverar luckans reglage, är det viktigt att försäkra sig om attinget hindrar manövreringen av luckan.
Föraren måste försäkra sig om att passagerarna använder luckan på rätt sätt.
Var för sik tig så att barnen inte klämmer sig när luckan manövreras.

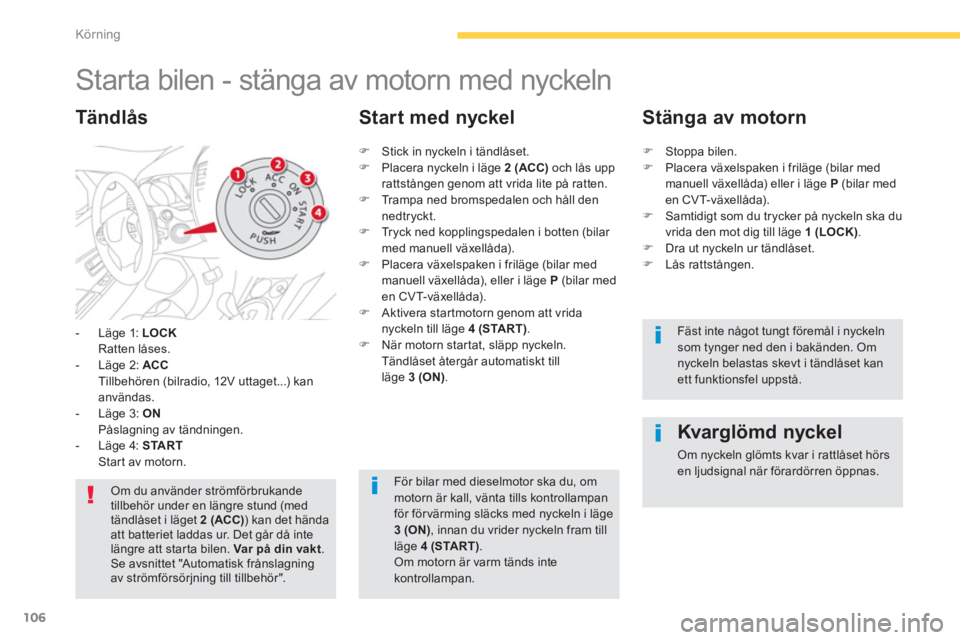

106
Körning








Starta bilen - stänga av motorn med nyckeln
- Läge 1: LOCK
Ratten låses.
- Läge 2: ACCTillbehören (bilradio, 12V uttaget...) kananvändas.
- Läge 3: ON
Påslagning av tändningen.
- Läge 4: STARTStart av motorn.
Tändlås

Om du använder strömförbrukande tillbehör under en längre stund (med tändlåset i läget 2 (ACC)) kan det händaatt batteriet laddas ur. Det går då intelängre att starta bilen. Var på din vakt.
Se avsnittet "Automatisk frånslagningav strömförsörjning till tillbehör".








Kvarglömd nyckel

Om nyckeln glömts kvar i rattlåset hörs
en ljudsignal när förardörren öppnas.
)
Stick in nyckeln i tändlåset.)
Placera nyckeln i läge 2 (ACC)och lås upp
rattstången genom att vrida lite på ratten. ) Trampa ned bromspedalen och håll den
nedtryckt. ) Tryck ned kopplingspedalen i botten (bilar
med manuell växellåda). ) Placera växelspaken i friläge (bilar med
manuell växellåda), eller i läge P (bilar meden CVT-växellåda).)
Aktivera star tmotorn genom att vrida
nyckeln till läge 4 (START) . )
När motorn star tat, släpp nyckeln.
Tändlåset återgår automatiskt tillläge 3 (ON) .


Start med nyckel
Stänga av motorn
)Stoppa bilen.)Placera växelspaken i friläge (bilar med manuell växellåda) eller i läge P(bilar meden CVT-växellåda). )Samtidigt som du trycker på nyckeln ska du
vrida den mot dig till läge 1 (LOCK) . )Dra ut nyckeln ur tändlåset. )Lås rattstången.


Fäst inte något tungt föremål i nyckelnsom tynger ned den i bakänden. Omnyckeln belastas skevt i tändlåset kan ett funktionsfel uppstå.
För bilar med dieselmotor ska du, ommotorn är kall, vänta tills kontrollampanför förvärming släcks med nyckeln i läge3 (ON), innan du vrider nyckeln fram till
läge 4 (START).Om motorn är varm tänds intekontrollampan.
