CITROEN C4 AIRCROSS 2013 Kasutusjuhend (in Estonian)

169
6
Tu r v a l i s u s






Laste turvalukk

Mehhaaniline seade, mis ei lase tagaust seestpoolt avada.
Nupp asub mõlema tagaukse postil.


Lukustamine
)Viige nupp A
asendisse 1
.

Avamine
)
Viige nupp Aasendisse 2
.

170
Praktiline informatsioon
Komplekt asub pakiruumi põhja all. Rehvi parandamise komplekt koosneb
kompressorist
ja ainest, mis võimaldab rehviajutist parandamist, et saaksite lähimasse
töökotta sõita.Rehvide parandamise komplekt sobibkahjustuste parandamiseks, mis asuvad rehvi
veerepinnal või randil.



















Rehvi ajutise parandamise komplekt
Juurdepääs komplektile
1.12 V kompressor koos sisseehitatud
manomeetriga, et mõõta ja reguleerida
rehvi rõhku.
Juurdep
ääsuks :
)Avage pakiruum. )Tõstke põhi üles ja eemaldage see.)Võtke komplekt välja.




Komplekt

Kiirusepiiranguga kleebis tuleb kleepidaroolile, et te ei unustaks, et parandatudrehviga saab sõita vaid ajutiselt.
Komplekti abil parandatud rehviga ei
tohi sõidukiirus ületada 80 km/h.
2.Rehvi ajutise parandamise aine pudel. 3.Vahetussulgur. 4.
Sulguri eemaldamise/paigaldamise
vahend.
5. Pihustusvoolik.
6.Imamistoru rehvi parandamise aineeemaldamiseks.
7
. Kleebis kiirusepiiranguga.

171
7
Praktiline informatsioon
1. Parandamine

Rehvi parandamise protseduur

Ärge eemaldage rehvi tunginud võõrkeha.
)Parkige sõiduk võimalikult tur valiselt
horisontaalsele ja stabiilsele pinnasele.)Rakendage seisupidur.)Viige manuaalkäigukastiga sõiduki
käigukang asendisse Rja CVT
käigukastiga sõiduk käigukang
asendisse P.P)Lülitage süüde välja. )Märgistage kiirusepiiranguga kleebisel ärakatkine rehv ja kleepige kleebis roolile,et mitte unustada, et seda rehvi saabkasutada vaid ajutiselt.
) Eemaldage parandatava rehvi ventiilikork.)
Keerake sulgur vastava vahendi abil lahti jahoidke seda puhtas kohas.)
Ühendage pihustusvoolik rehvi ventiiliga.
)
Raputage pudelit, eemaldage kork ja kruvige pihustusvoolik külge.

172
Praktiline informatsioon
Vajutage käega mitu korda pudelit (pudeli
ots allapoole suunatud), et pihustada kogu
vedelik rehvi sisse. )Eemaldage pihustusvoolik. )Asetage sulgur oma kohale ja keerake
vastava vahendi abil kinni.

Ettevaatust - rehvi parandamise aine on ter visele kahjulik (sisaldab nt. etüleenglükooli, kampolit...), mis on allaneelamise korral kahjulik ja ärritab ka silmi. Ärge jätke seda ainet lastele kättesaadavasse kohta. Rehvi parandamise aine säilivusaeg on märgitud pudelile.
Ärge visake kasutatud pudelit minema, vaid viige see CITROËN esindusse võitaaskasutuspunkti. Ostke CITROËN esindusest või kvalifitseeritud töökojast uus pudel.

173
7
Praktiline informatsioon

2. Täitmine
)Kontrollige, kas kompressori lüliti Aonasendis "OFF". )Rullige kompressori must voolik Btäiesti lahti.
)
Ühendage voolik parandatud rehvi
vent
iiliga.) Ühendage kompressori elektrijuhe uuesti
12 V pistikupessa (süütevõti asendis "ACC"
või ACC režiimil).) Lülitage kompressor sisse, viies nupu A
asendisse "ON
". )
Reguleerige rehvirõhku kompressori abil
vastavalt juhiukse juures asuval sildil olevale rõhule.Kui rõhk seejärel langeb, ei ole katkinekoht korralikult täidetud ; pöörduge abi
vaamiseks CITROËN esindusse või
kvalifitseeritud töökotta. ) Eemaldage kompressor ja pange omakohale tagasi.)
Sõitke kohe madalal kiirusel (mitte üle80 km/h) umbes 5 km või 10 minuti.


Pöörduge võimalikult kiiresti CITROËNesindusse või kvalifitseeritud töökotta. Te a v i t age mehhaanikut kindlasti sellest,et olete kasutanud rehvi parandamisekomplekti. Pärast rehvi kontrollimist ütleb mehhaanik teile, kas rehvi saab parandada või tuleb see välja vahetada.


Kui te ei saavuta umbes kümne minuti jooksul vajalikku rõhku, siis ei saa rehvi parandada ; pöörduge abi saamiseks CITROËN esindusse või kvalifitseeritud töökotta.

174
Praktiline informatsioon






















Ratta vahetamine
Tööriistad asuvad pakiruumi põhja all.
Juurdepääsuks :)Avage pakiruum. )Tõstke põhi üles ja eemaldage see.)Võtke tööriistad välja.
Juurdepääs tööriistadele

Tööriistad

Kõik tööriistad on mõeldud spetsiaalselt teie
sõidukile. Ärge kasutage neid mingil muul otstarbel. 1.Rattavõti.
Võimaldab eemaldada ilukilpi ja rattapolti.
2
. Tu ngraud.
Võimaldab sõidukit üles tõsta.3. Kang.
Võimaldab tungrauda avada. 4.Pukseerimissilmus.
Vt. "Sõiduki pukseerimine".
5
.Tu r v a p o l d i v a h e t ü k k (saadavallisavarustusena).
Võimaldab kohandada rattavõtit
turvapoltidega.
Meetod katkise rehvi
ga ratta vahetamiseks varuratta vastu sõidukis olevate tööriistade abil.

Ilukilbiga ratas
Ratta eemaldamiseleemaldage kõigepealt kangi 3abil ilukilp, seda süvendi kohalt tõmmates.Ratta tagasiasetamiselpaigaldage ilukilp, asetades kõigepealt süvendkohakuti ventiiliga ja vajutage ilukilp käega kinni.

175
7
Praktiline informatsioon
Olenevalt versioonist on varuratas
kas täismõõdus ja plekkveljega või
alumiiniumveljega ; mõnedes riikides on
varuratas kompaktne.
Var urat t a
juurde pääsemise kohta lugege
peatükist "Juurdepääs tööriistadele".

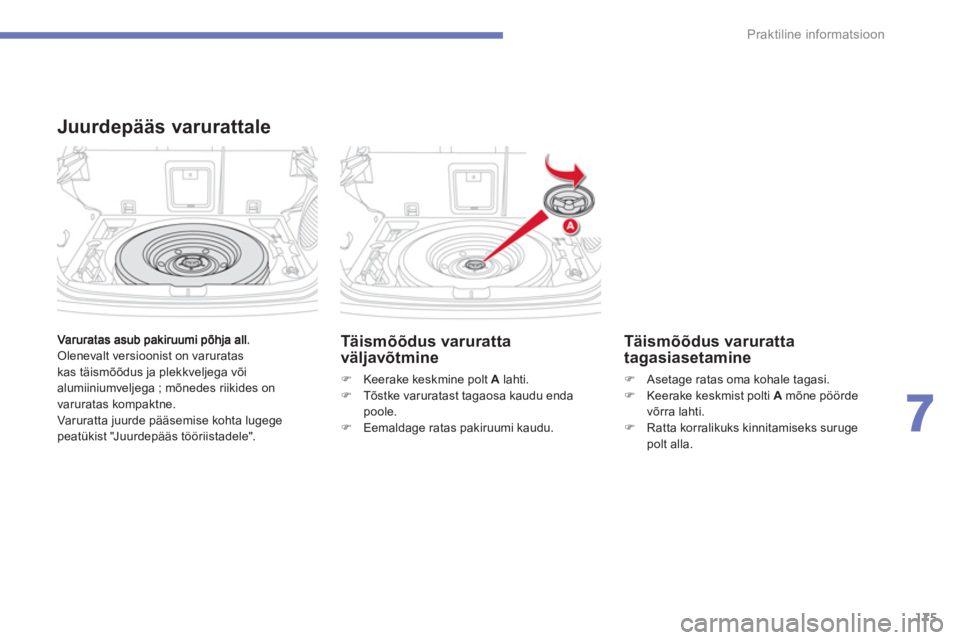

Juurdepääs varurattale
Täismõõdus varurattaväljavõtmine
)Keerake keskmine polt A
lahti.)Tõstke varuratast tagaosa kaudu endapoole.)Eemaldage ratas pakiruumi kaudu.



Täismõõdus varurattatagasiasetamine
)
Asetage ratas oma kohale tagasi.)
Keerake keskmist polti A
mõne pöörde
võrra lahti.) Ratta korralikuks kinnitamiseks suruge
polt alla.

176
Praktiline informatsioon
Ratta eemaldamine
Sõiduki parkimine
Parkige sõiduk nii, et see ei takistaksliiklust : parkimiskoha pind peabvõimaluse korral olema horisontaalne,stabiilne ja mittelibisev.
Rakendage seisupidur, lülitage süüde välja ja valige esimene käik nii, et rattad blokeeruksid. Vajaduse korral asetage tungraud vahetatava ratta suhtes diagonaalseltpaikneva ratta alla. Ärge kunagi minge tungraua abilülestõstetud ratta alla.


To i m i ngute nimekiri
)Kui teie sõidukis on tur vapolt (saadaval
lisavarustusena), kinnitage tur vapoldi
vabastamiseks vahetükk 5 rattavõtme 1külge.)Eemaldage teised poldid ainultrattavõtme 1abil.

177
7
Praktiline informatsioon
Asetage tungraud 2vastu põhjal asuvat esimest kohta Avõi tagumist kohta B,
olenevalt sellest, kumb vahetatavale rattale
l
ähemal asub.)Kergitage sõiduk tungraua 2 abil üles,kuni tungraua tald toetub täies ulatuses
maapinnale. Kontrollige, et tungraua talla
telg oleks koha A või B
suhtes püstloodis.
)
Tõstke sõidukit seni, kuni ratta ja maapinna
vahel on piisavalt ruumi varuratta
pai
galdamiseks (ter ve rehviga).) Eemaldage poldid ja hoidke neid puhtas kohas.)
Eemaldage ratas.

178
Praktiline informatsioon
Ratta paigaldamine
Pärast ratta vahetamist
Ruumisäästlikku varuratast kasutadesärge sõitke kiiremini, kui 80 km/h. Laske varuratta poltide kinnitatus ja rehvirõhk CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.Laske katkine rehv ära parandada jaasetage see otsekohe oma kohaletagasi.

Toimingute nimekiri
)Asetage ratas paigale. )Keerake poldid käsitsi kinni. )Keerake tur vapolt natuke rohkem kinni rattavõtme 1ja vahetüki 5abil (kui on
olemas).
)Keerake teised poldid rattavõtme 1 abil
kergelt kinni.
Talverehvide paigaldamine
Kui soovite paigaldada plekkvelgedega ratastele talverehve, kasutage kindlastiCITROËN esindustes või kvalifitseeritud töökojas saadaolevaid eripolte.
