CITROEN C4 AIRCROSS 2014 Instructieboekjes (in Dutch)

.
9
Eerste kennismaking

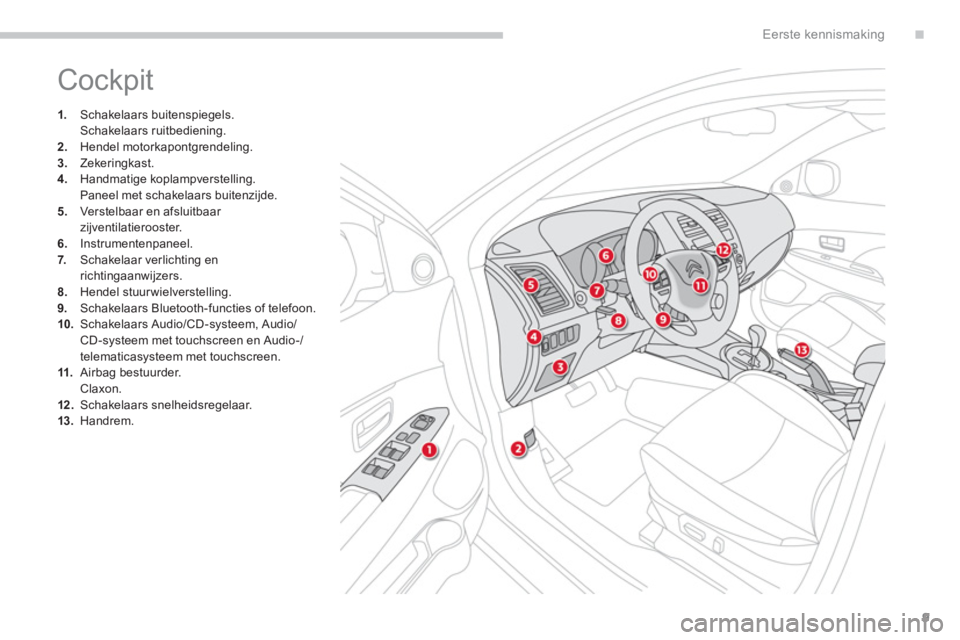

Cockpit




1.
Schakelaars buitenspiegels.
Schakelaars ruitbediening.

2.
Hendel motorkapontgrendeling.

3.
Zekeringkast.

4.
Handmatige koplampverstelling.
Paneel met schakelaars buitenzijde.

5.
Verstelbaar en afsluitbaar
zijventilatierooster.

6.
Instrumentenpaneel.

7.
Schakelaar verlichting en
richtingaanwijzers.

8.
Hendel stuurwielverstelling.

9.
Schakelaars Bluetooth-functies of telefoon.

10.
Schakelaars Audio/CD-systeem, Audio/
CD-systeem met touchscreen en Audio-/
telematicasysteem met touchscreen.

11.
Airbag bestuurder.
Claxon.

12 .
Schakelaars snelheidsregelaar.

13.
Handrem.

10
Eerste kennismaking

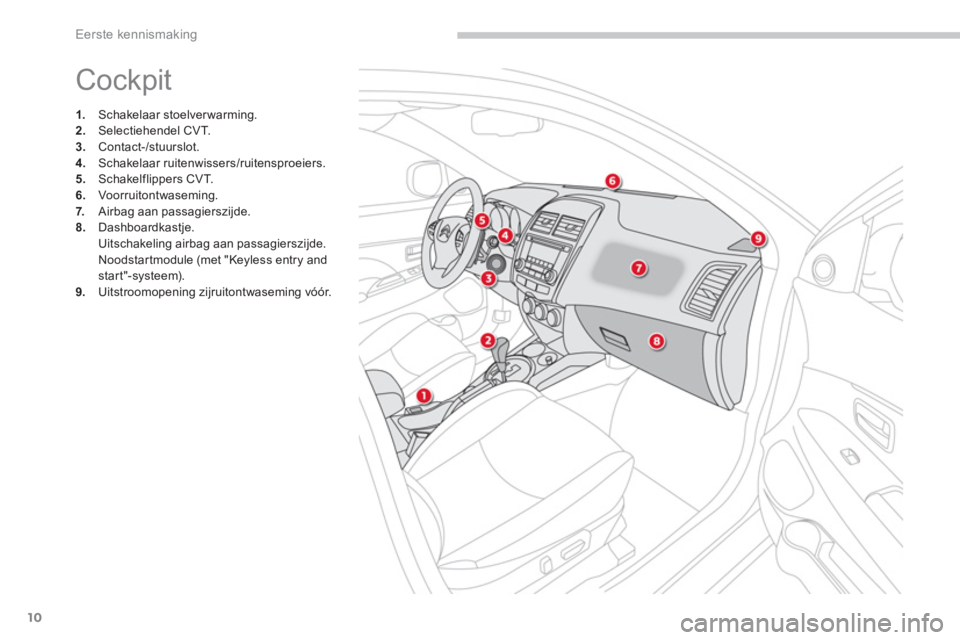

Cockpit




1.
Schakelaar stoelverwarming.

2.
Selectiehendel CVT.

3.
Contact-/stuurslot.

4.
Schakelaar ruitenwissers/ruitensproeiers.

5.
Schakelflippers CVT.

6.
Voor r uitont waseming.

7.
Airbag aan passagierszijde.

8.
Dashboardkastje.
Uitschakeling airbag aan passagierszijde.
Noodstartmodule (met "Keyless entry and
start"-systeem).

9.
Uitstroomopening zijruitontwaseming vóór.

.
11
Eerste kennismaking
Middenconsole




A.
Handmatig of automatisch dimmende
binnenspiegel.

B.
Plafonnier / kaartleeslampjes.

C.
Microfoon van het Audio-/CD-systeem,
het Audio-/CD-systeem met touchscreen
en het Audio-/telematicasysteem met
touchscreen.

D.
Bediening van het zonnescherm van het
panoramadak.

E.
Licht-/regensensor.




1.
Verstelbare en afsluitbare middelste
ventilatieroosters.

2.
Scherm van het Audio/CD-systeem of
het Audio/CD-systeem met touchscreen,
of kleurenscherm van het Audio-/
telematicasysteem met touchscreen.

3.
Schakelaar.
START/STOP-knop (met "Keyless entry
and start"-systeem).

4.
Audio/CD-systeem, Audio/CD-systeem met
touchscreen of Audio-/telematicasysteem
met touchscreen.

5.
Schakelaars op centraal bedieningspaneel.

6.
Te m p e r a t u u r s e n s o r.

7.
Bedieningspaneel verwarming/
handbediende of automatische
airconditioning.

8.
Versnellingshendel handgeschakelde
versnellingsbak of selectiehendel CVT.

9.
Aansteker/12V-aansluiting.

10.
Ver wijderbare asbak.

11.
Schakelaar vierwielaandrijving.

12 .
Bekerhouders.

13.
Armsteun vóór.

12
Eerste kennismaking

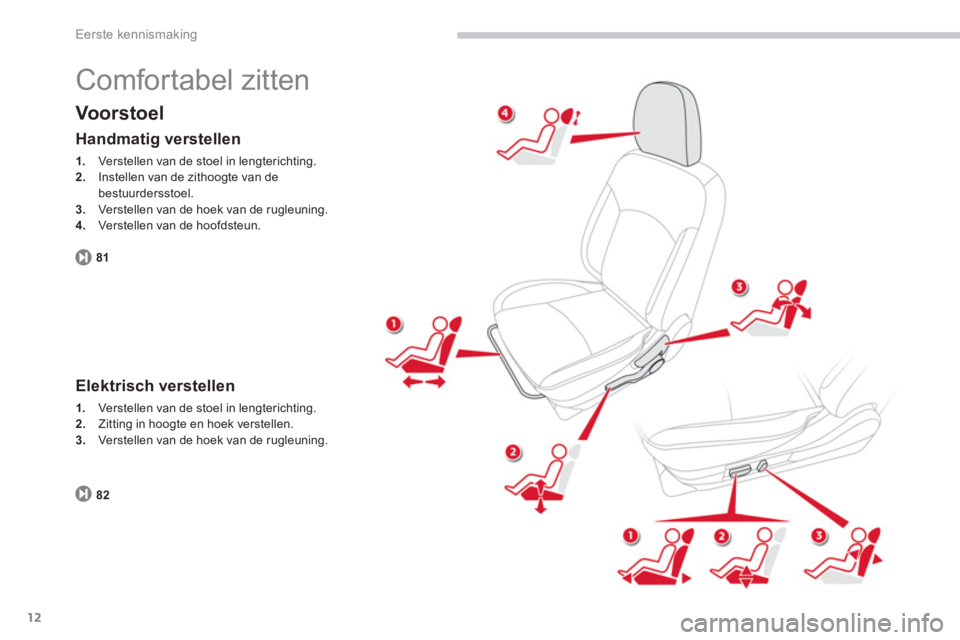

Comfortabel zitten


Voor sto el


Handmatig verstellen



1.
Verstellen van de stoel in lengterichting.

2.
Instellen van de zithoogte van de
bestuurdersstoel.

3.
Verstellen van de hoek van de rugleuning.

4.
Verstellen van de hoofdsteun.



Elektrisch verstellen



1.
Verstellen van de stoel in lengterichting.

2.
Zitting in hoogte en hoek verstellen.

3.
Verstellen van de hoek van de rugleuning.

81
82

.
13
Eerste kennismaking
Comfortabel zitten


Armsteun vóór
Stuurwiel verstellen



1.
Ontgrendelen.

2.
Verstellen in hoogte en diepte.

3.
Vergrendelen. Voor uw comfort is de armsteun vóór in de
lengterichting verstelbaar. Deze is tevens voorzien van twee
opbergvakken; hierin kunnen zich de
accessoireaansluitingen bevinden.
Voer deze handelingen om
veiligheidsredenen uitsluitend uit bij
stilstaande auto. 84
103
89

14
Eerste kennismaking
Comfortabel zitten

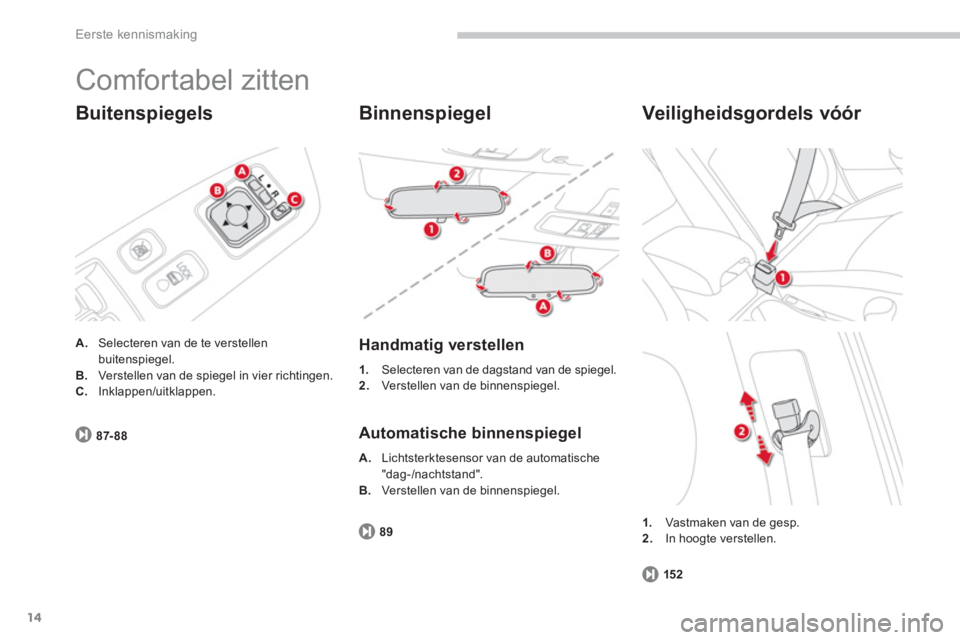

Buitenspiegels



A.
Selecteren van de te verstellen
buitenspiegel.

B.
Verstellen van de spiegel in vier richtingen.

C.
Inklappen/uitklappen.



Binnenspiegel


Handmatig verstellen



1.
Selecteren van de dagstand van de spiegel.

2.
Verstellen van de binnenspiegel.



Automatische binnenspiegel



A.
Lichtsterktesensor van de automatische
"dag-/nachtstand".

B.
Verstellen van de binnenspiegel.




1.
Vastmaken van de gesp.

2.
In hoogte verstellen.



Veiligheidsgordels vóór
87- 88
89
152

.
15
Eerste kennismaking

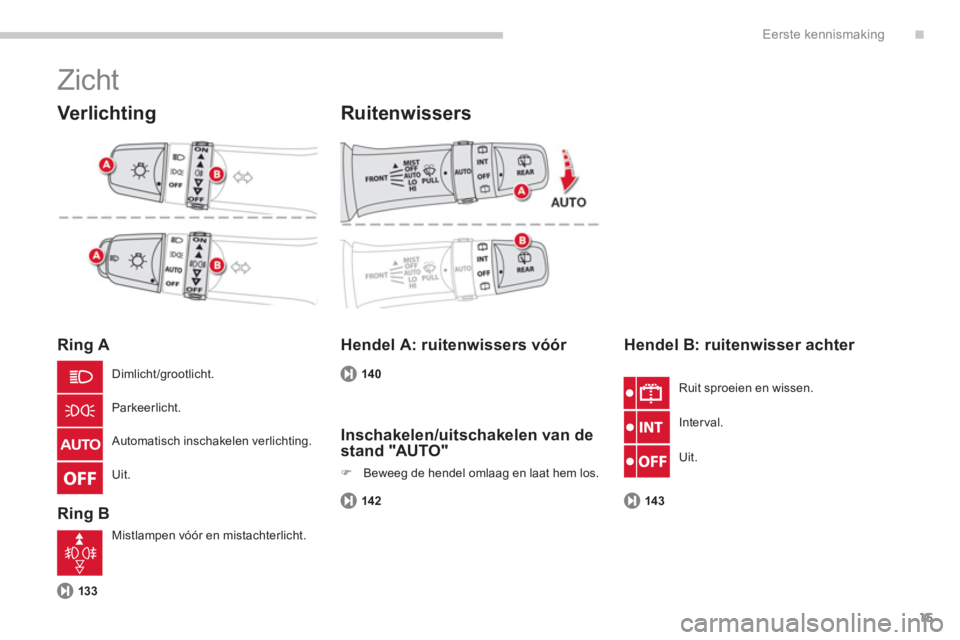

Zicht


Verlichting


Ring A

Ring B


Ruitenwissers


Hendel A: ruitenwissers vóór
Hendel B: ruitenwisser achter

Dimlicht/grootlicht.
Parkeerlicht.
Automatisch inschakelen verlichting.
Uit.
Mistlampen vóór en mistachterlicht.
Ruit sproeien en wissen.
Interval.
Uit.



Inschakelen/uitschakelen van de
stand "AUTO"


)
Beweeg de hendel omlaag en laat hem los.

13314 0
142 14 3

16
Eerste kennismaking
Vent ilat ie


Automatische airconditioning:
gebruik bij voorkeur de volautomatische stand door deze te selecteren met de toets "AUTO "
.


Aanbevolen instellingen



Gewenste werking



Handbediende airconditioning




Luchtverdeling



Luchtopbrengst



Luchtrecirculatie
/
toevoer van
buitenlucht



Te m p e r a t u u r



Handbediende
airconditioning




WARM














KOUD














ONTWASEMEN

ONTDOOIEN

.
17
Eerste kennismaking

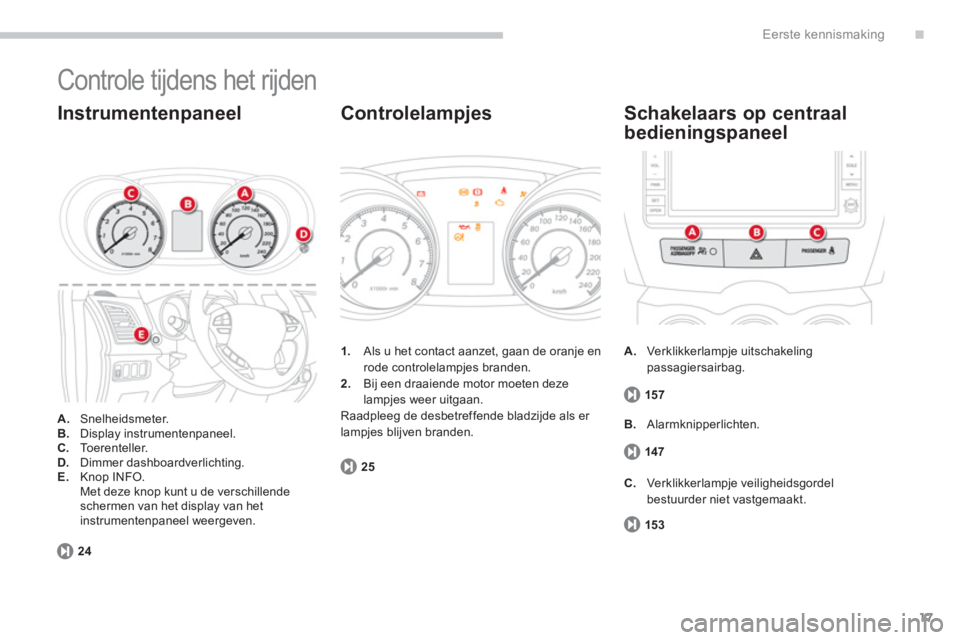

Controle tijdens het rijden



A.
Snelheidsmeter.

B.
Display instrumentenpaneel.

C.
Toerenteller.

D.
Dimmer dashboardverlichting.

E.
Knop INFO.
Met deze knop kunt u de verschillende
schermen van het display van het
instrumentenpaneel weergeven.



Instrumentenpaneel



A.
Verklikkerlampje uitschakeling
passagiersairbag.

Schakelaars op centraal
bedieningspaneel


1.
Als u het contact aanzet, gaan de oranje en
rode controlelampjes branden.

2.
Bij een draaiende motor moeten deze
lampjes weer uitgaan.
Raadpleeg de desbetreffende bladzijde als er
lampjes blijven branden.


Controlelampjes


B.
Alarmknipperlichten.

C.
Verklikkerlampje veiligheidsgordel
bestuurder niet vastgemaakt.

2425157
147
15 3

18
Eerste kennismaking
Controle tijdens het rijden



A.
Handmatige koplampverstelling.


Paneel met schakelaars
buitenzijde


1.
Open het dashboardkastje.

2.
Steek de sleutel in de schakelaar.

3.
Selecteer de stand:
"OFF"
(uitschakelen) wanneer een kinderzitje
"met de rug in de rijrichting" is bevestigd,
"ON"
(inschakelen) wanneer een passagier
op de voorstoel zit of een kinderzitje "met het
gezicht in de rijrichting" is bevestigd.

4.
Ver wijder de sleutel zonder de stand van de
schakelaar te veranderen.



Airbag voorpassagier


B.
Uitschakelen van het ASC/ TCL-systeem.

C.
Uitschakelen van de parkeerhulp.

Veiligheid voor de
inzittenden

D.
Uitschakelen van de functie Stop & Start
(Auto Stop & Go).


Starten



- Stand 1: LOCK


- Stand 2: ACC


- Stand 3: ON


- Stand 4: START



Wanneer u zonder een pedaal in te trappen op
de knop START/STOP
drukt, wordt de stand
van het contact gewijzigd.


- Eén keer indrukken: Stand ACC


- Twee keer indrukken: Stand ON


- Drie keer indrukken: Stand OFF





Contactslot

Knop START/STOP
139
15 0
131
122157108
109
