18
Ismerkedés a gépkocsival

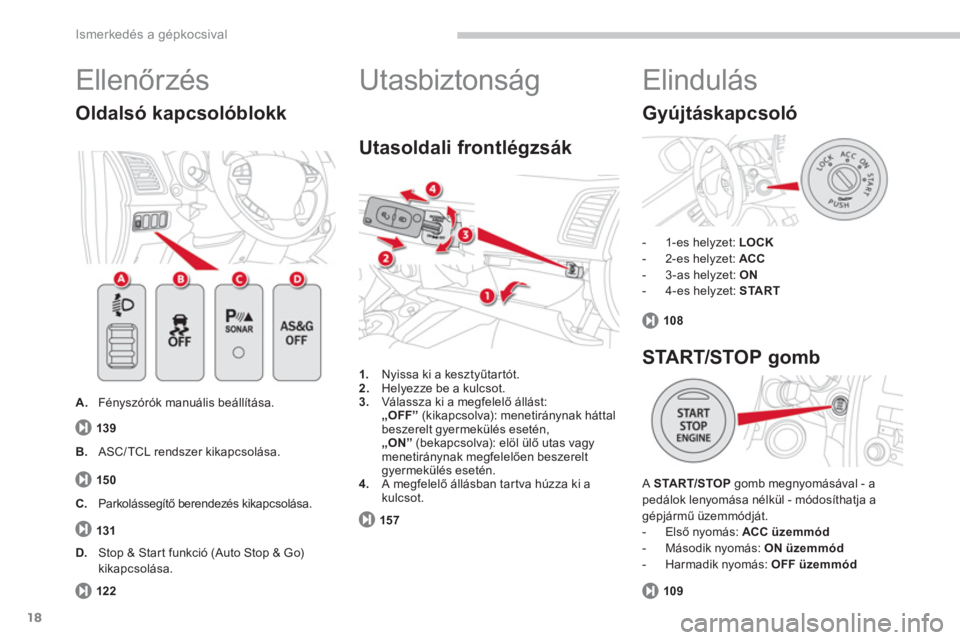

Ellenőrzés



A.
Fényszórók manuális beállítása.



Oldalsó kapcsolóblokk



1.
Nyissa ki a kesztyűtartót.

2.
Helyezze be a kulcsot.

3.
Válassza ki a megfelelő állást:
„OFF”
(kikapcsolva): menetiránynak háttal
beszerelt gyermekülés esetén,
„ON”
(bekapcsolva): elöl ülő utas vagy
menetiránynak megfelelően beszerelt
gyermekülés esetén.

4.
A megfelelő állásban tartva húzza ki a
kulcsot.



Utasoldali frontlégzsák


B.
ASC/ TCL rendszer kikapcsolása.


C.
Parkolássegítő berendezés kikapcsolása.


Utasbiztonság


D.
Stop & Start funkció (Auto Stop & Go)
kikapcsolása.




Elindulás



- 1-es helyzet: LOCK


- 2-es helyzet: ACC


- 3 -as helyzet: ON


- 4-es helyzet: START



A START/STOP
gomb megnyomásával - a
pedálok lenyomása nélkül - módosíthatja a
gépjármű üzemmódját.


- Első nyomás: ACC üzemmód


- Második nyomás: ON üzemmód


- Harmadik nyomás: OFF üzemmód





Gyújtáskapcsoló

START/STOP gomb
139
15 0
131
122157108
109

.
21
Ismerkedés a gépkocsival

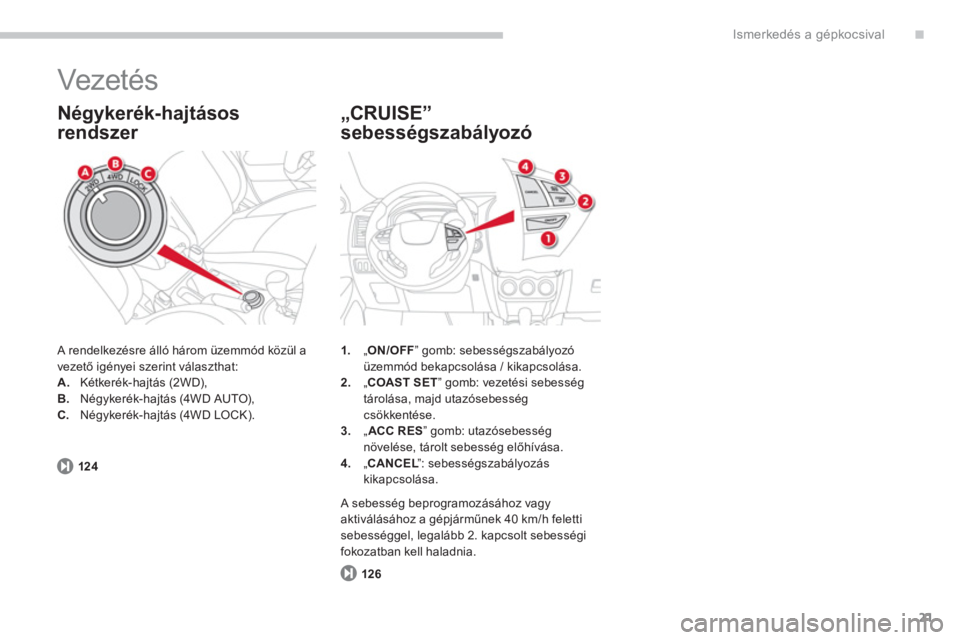

Vezetés

A rendelkezésre álló három üzemmód közül a
vezető igényei szerint választhat:


A.
Kétkerék-hajtás (2WD),

B.
Négykerék-hajtás (4WD AUTO),

C.
Négykerék-hajtás (4WD LOCK).



Négykerék-hajtásos
rendszer


1.
„ ON/OFF
” gomb: sebességszabályozó
üzemmód bekapcsolása / kikapcsolása.

2.
„ COAST SET
” gomb: vezetési sebesség
tárolása, majd utazósebesség
csökkentése.

3.
„ ACC RES
” gomb: utazósebesség
növelése, tárolt sebesség előhívása.

4.
„ CANCEL
”: sebességszabályozás
kikapcsolása.


„CRUISE”
sebességszabályozó
A sebesség beprogramozásához vagy
aktiválásához a gépjárműnek 40 km/h feletti
sebességgel, legalább 2. kapcsolt sebességi
fokozatban kell haladnia. 124
126

1
41
A működés ellenőrzése



1. kijelző



2. kijelző



Berendezés



Megjegyzés

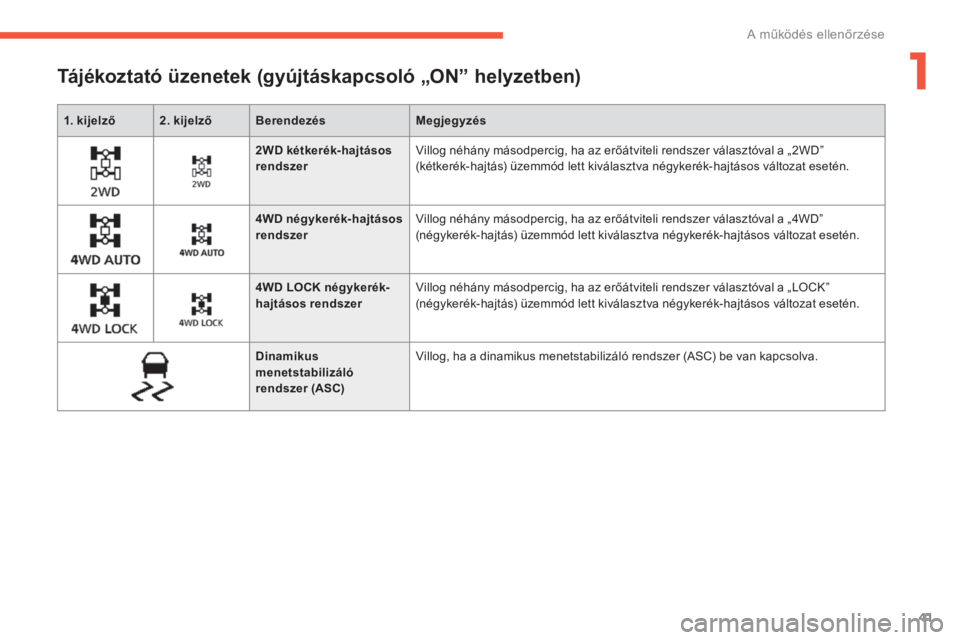

Tájékoztató üzenetek (gyújtáskapcsoló „ON” helyzetben)





2WD kétkerék-hajtásos
rendszer Villog néhány másodpercig, ha az erőátviteli rendszer választóval a „ 2WD”
(kétkerék-hajtás) üzemmód lett kiválasztva négykerék-hajtásos változat esetén.




4WD négykerék-hajtásos
rendszer Villog néhány másodpercig, ha az erőátviteli rendszer választóval a „4WD”
(négykerék-hajtás) üzemmód lett kiválasztva négykerék-hajtásos változat esetén.




4WD LOCK négykerék-
hajtásos rendszer Villog néhány másodpercig, ha az erőátviteli rendszer választóval a „LOCK”
(négykerék-hajtás) üzemmód lett kiválasztva négykerék-hajtásos változat esetén.



Dinamikus
menetstabilizáló
rendszer (ASC)

Villog, ha a dinamikus menetstabilizáló rendszer (ASC) be van kapcsolva.

1
57
A működés ellenőrzése


Kijelzési formátum

Módosíthatja a dátum és a pontos idő kijelzési
formátumát:


)
Nyomja meg a MENU
gombot.

)
Nyomja meg a „ Setting
” (Beállítás)
gombot.

)
Nyomja meg a „ System Setting
”
(Rendszerbeállítások) gombot.

)
Nyomja meg a „ Time Setting
”
(Időbeállítás) gombot.

)
Nyomja meg a „ Time Display Settings
”
(Időkijelzés beállítása) gombot.


Folyamatos kijelzés

Ha beállította a dátumot és a pontos időt,
választhatja, hogy azok folyamatosan láthatók
legyenek a képernyőn. Ehhez:


)
Nyomja meg a MENU
gombot.

)
Nyomja meg a „ Setting
” (Beállítás)
gombot.

)
Nyomja meg a „ Clock Screen
”
(Képernyőóra) gombot.
Itt kiválaszthatja a kijelzési formátumot
(„ Date / Time Format
”) és bekapcsolhatja az
automatikus időbeállítást („ Clock Time
”). Megjelenik a dátum és a pontos idő.
Az eredeti kijelzéshez való visszatéréshez
érintse meg ismét a képernyőt.

)
Nyomja meg a „ Time Adjustment ”
(Pontos idő beállítása) gombot.

)
A dátum és a pontos idő beállításához
használja a képernyőn megjelenő nyilakat.

)
A jóváhagyáshoz nyomja meg a „ Set
”
gombot, vagy törléshez és az előző
képernyőre való visszatéréshez a
„ Back
” gombot.

88
Kényelem

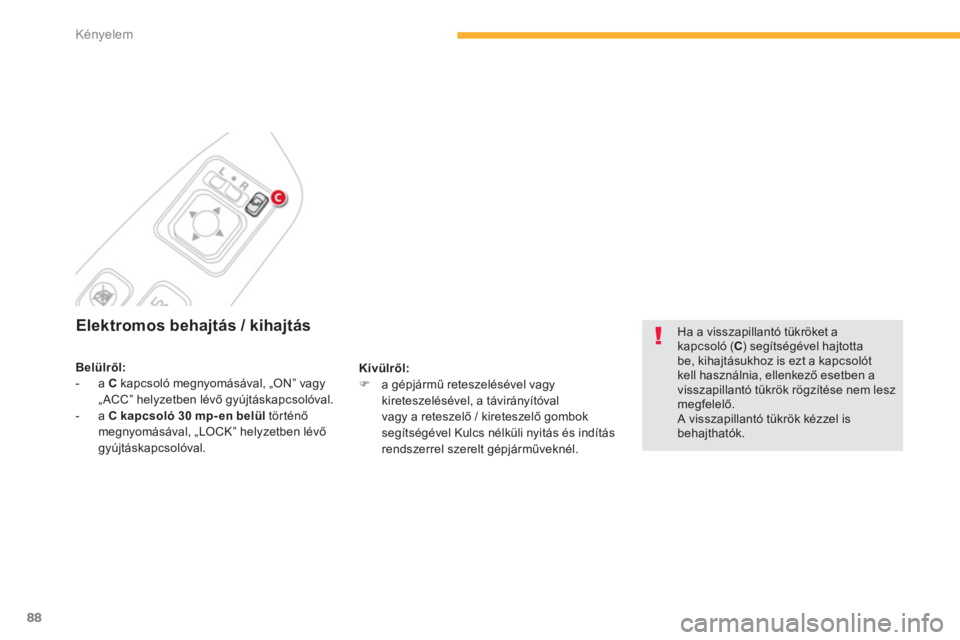

Elektromos behajtás / kihajtás


Kívülről:



)
a gépjármű reteszelésével vagy
kireteszelésével, a távirányítóval
vagy a reteszelő / kireteszelő gombok
segítségével Kulcs nélküli nyitás és indítás
rendszerrel szerelt gépjárműveknél.

Ha a visszapillantó tükröket a
kapcsoló ( C
) segítségével hajtotta
be, kihajtásukhoz is ezt a kapcsolót
kell használnia, ellenkező esetben a
visszapillantó tükrök rögzítése nem lesz
megfelelő.
A visszapillantó tükrök kézzel is
behajthatók.

Belülről:



- a C
kapcsoló megnyomásával, „ON” vagy
„ ACC” helyzetben lévő gyújtáskapcsolóval.

- a C kapcsoló 30 mp- en belül
történő
megnyomásával, „LOCK” helyzetben lévő
gyújtáskapcsolóval.

103
3
Kényelem





Első könyöktámasz

A könyöktámaszként szolgáló tárolórekesz
nyitásához húzza meg a jobb oldali kart.
Bezáráshoz reteszelődésig hajtsa le a fedelet. A fedél nyitásához húzza meg a bal oldali kart.
Bezáráshoz reteszelődésig hajtsa le a fedelet.


A tárolóhely akár 3 tartozék-csatlakozót is
kínálhat.
A gyújtáskapcsoló „LOCK”, „ ACC” vagy „ON”
helyzetében működik.
A csatlakozóhoz való hozzáféréshez nyissa fel
az első könyöktámasz fedelét.


Felső tárolórekesz
Alsó tárolórekesz


Ellenőrizze, hogy az elektromos
készülék valóban 12 V-tal működik- e,
és maximális teljesítménye valóban
120 W-e.
Elektromos készülékek álló motor
mellett történő tartós használata esetén
lemerülhet az akkumulátor.







12 V-os csatlakozó
(max. 120 W)

108
Vezetés

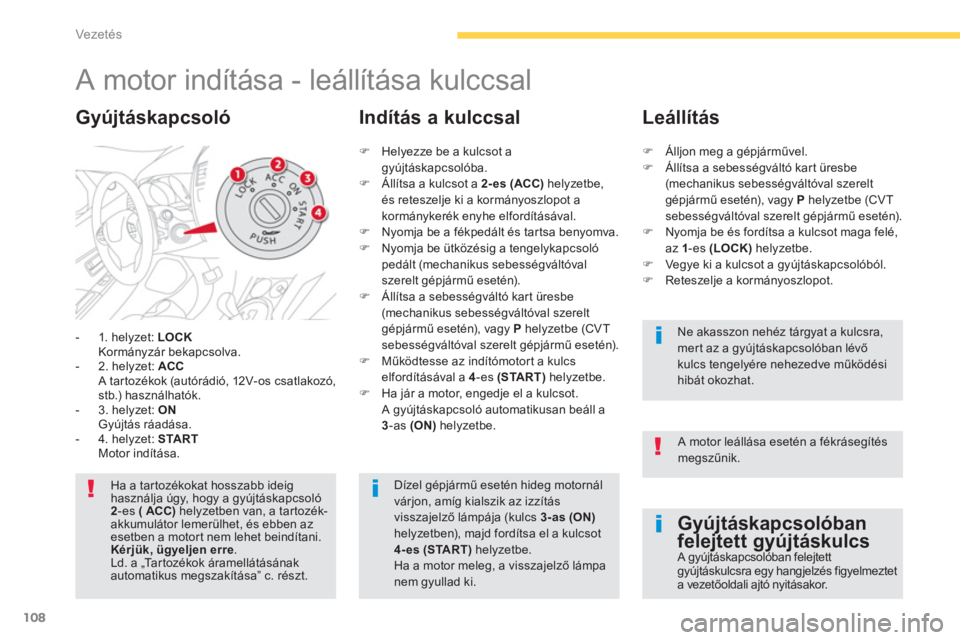

A motor indítása - leállítása kulccsal



- 1. helyzet: LOCK

Kormányzár bekapcsolva.

- 2. helyzet: ACC

A tartozékok (autórádió, 12V-os csatlakozó,
stb.) használhatók.

- 3. helyzet: ON

Gyújtás ráadása.

- 4. helyzet: START

Motor indítása.


Gyújtáskapcsoló


Ha a tartozékokat hosszabb ideig
használja úgy, hogy a gyújtáskapcsoló
2
-es (
ACC)
helyzetben van, a tartozék-
akkumulátor lemerülhet, és ebben az
esetben a motort nem lehet beindítani.
Kérjük, ügyeljen erre
.
Ld. a „Tartozékok áramellátásának
automatikus megszakítása” c. részt.








Gyújtáskapcsolóban
felejtett gyújtáskulcs
A gyújtáskapcsolóban felejtett
gyújtáskulcsra egy hangjelzés figyelmeztet
a vezetőoldali ajtó nyitásakor.

)
Helyezze be a kulcsot a
gyújtáskapcsolóba.

)
Állítsa a kulcsot a 2- es (ACC)
helyzetbe,
és reteszelje ki a kormányoszlopot a
kormánykerék enyhe elfordításával.

)
Nyomja be a fékpedált és tartsa benyomva.

)
Nyomja be ütközésig a tengelykapcsoló
pedált (mechanikus sebességváltóval
szerelt gépjármű esetén).

)
Állítsa a sebességváltó kart üresbe
(mechanikus sebességváltóval szerelt
gépjármű esetén), vagy P
helyzetbe (CVT
sebességváltóval szerelt gépjármű esetén).

)
Működtesse az indítómotort a kulcs
elfordításával a 4
-es (START)
helyzetbe.

)
Ha jár a motor, engedje el a kulcsot.
A gyújtáskapcsoló automatikusan beáll a
3
-as (ON)
helyzetbe.


Indítás a kulccsal
Leállítás



)
Álljon meg a gépjárművel.

)
Állítsa a sebességváltó kart üresbe
(mechanikus sebességváltóval szerelt
gépjármű esetén), vagy P
helyzetbe (CVT
sebességváltóval szerelt gépjármű esetén).

)
Nyomja be és fordítsa a kulcsot maga felé,
az 1
-es (LOCK)
helyzetbe.

)
Vegye ki a kulcsot a gyújtáskapcsolóból.

)
Reteszelje a kormányoszlopot.

Ne akasszon nehéz tárgyat a kulcsra,
mert az a gyújtáskapcsolóban lévő
kulcs tengelyére nehezedve működési
hibát okozhat.


Dízel gépjármű esetén hideg motornál
várjon, amíg kialszik az izzítás
visszajelző lámpája (kulcs 3-as (ON)

helyzetben), majd fordítsa el a kulcsot
4-es (START)
helyzetbe.
Ha a motor meleg, a visszajelző lámpa
nem gyullad ki.

A motor leállása esetén a fékrásegítés
megszűnik.

124
Vezetés

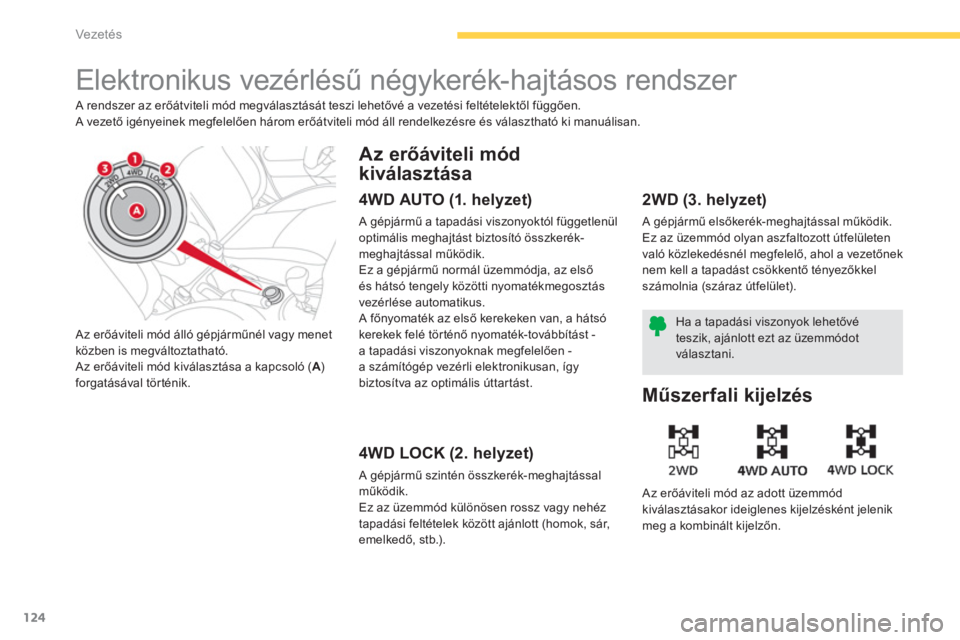

Elektronikus vezérlésű négykerék-hajtásos rendszer

A rendszer az erőátviteli mód megválasztását teszi lehetővé a vezetési feltételektől függően.
A vezető igényeinek megfelelően három erőátviteli mód áll rendelkezésre és választható ki manuálisan.
Az erőáviteli mód álló gépjárműnél vagy menet
közben is megváltoztatható.
Az erőáviteli mód kiválasztása a kapcsoló ( A
)
forgatásával történik.

Az erőáviteli mód
kiválasztása

4WD AUTO (1. helyzet)

A gépjármű a tapadási viszonyoktól függetlenül
optimális meghajtást biztosító összkerék-
meghajtással működik.
Ez a gépjármű normál üzemmódja, az első
és hátsó tengely közötti nyomatékmegosztás
vezérlése automatikus.
A főnyomaték az első kerekeken van, a hátsó
kerekek felé tör ténő nyomaték-továbbítást -
a tapadási viszonyoknak megfelelően -
a számítógép vezérli elektronikusan, így
biztosítva az optimális úttartást.


4WD LOCK (2. helyzet)

A gépjármű szintén összkerék-meghajtással
működik.
Ez az üzemmód különösen rossz vagy nehéz
tapadási feltételek között ajánlott (homok, sár,
emelkedő, stb.).


2WD (3. helyzet)

A gépjármű elsőkerék-meghajtással működik.
Ez az üzemmód olyan aszfaltozott útfelületen
való közlekedésnél megfelelő, ahol a vezetőnek
nem kell a tapadást csökkentő tényezőkkel
számolnia (száraz útfelület).

Műszerfali kijelzés

Az erőáviteli mód az adott üzemmód
kiválasztásakor ideiglenes kijelzésként jelenik
meg a kombinált kijelzőn. Ha a tapadási viszonyok lehetővé
teszik, ajánlott ezt az üzemmódot
választani.

125
4
Vezetés

Mivel a motornyomaték négy keréken
oszlik meg, a gumiabroncsok állapota
jelentősen befolyásolja a gépjármű
teljesítményét.
Ellenőrizze rendszeresen, hogy a
gumiabroncsok megfelelő állapotban
vannak-e.
Kerülje a homokos, sáros terepen való
közlekedést, illetve mindenütt, ahol az
útfelületen a kerekek kipöröghetnek.
A kerekek kipörgésekor az erőátviteli
rendszer elemei nyomás alá kerülnek,
ami súlyos meghibásodást okozhat.
A gépjárművel ne hajtson be mély vízbe.
Kerülje a túlságosan egyenetlen talajon
való közlekedést (fennáll az alváz alatti
súrlódás és a differenciálműnél való
elakadás kockázata).

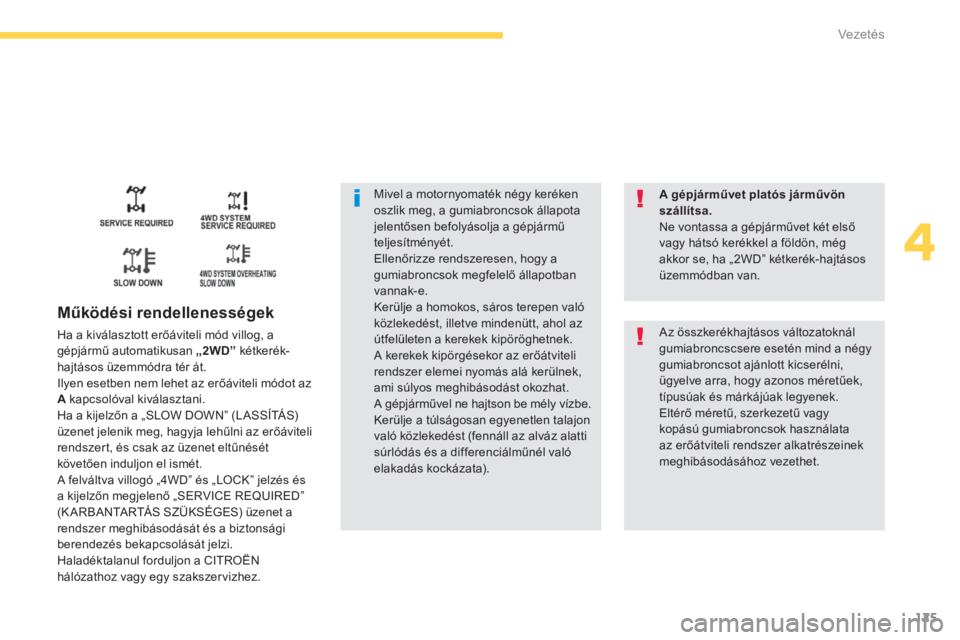

Működési rendellenességek

Ha a kiválasztott erőáviteli mód villog, a
gépjármű automatikusan „ 2WD”
kétkerék-
hajtásos üzemmódra tér át.
Ilyen esetben nem lehet az erőáviteli módot az
A
kapcsolóval kiválasztani.
Ha a kijelzőn a „SLOW DOWN” (LASSÍTÁS)
üzenet jelenik meg, hagyja lehűlni az erőáviteli
rendszert, és csak az üzenet eltűnését
követően induljon el ismét.
A felváltva villogó „4WD” és „LOCK” jelzés és
a kijelzőn megjelenő „SERVICE REQUIRED”
(K ARBANTARTÁS SZÜKSÉGES) üzenet a
rendszer meghibásodását és a biztonsági
berendezés bekapcsolását jelzi.
Haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.

A gépjárművet platós járművön
szállítsa.

Ne vontassa a gépjárművet két első
vagy hátsó kerékkel a földön, még
akkor se, ha „ 2WD” kétkerék-hajtásos
üzemmódban van.


Az összkerékhajtásos változatoknál
gumiabroncscsere esetén mind a négy
gumiabroncsot ajánlott kicserélni,
ügyelve arra, hogy azonos méretűek,
típusúak és márkájúak legyenek.
Eltérő méretű, szerkezetű vagy
kopású gumiabroncsok használata
az erőátviteli rendszer alkatrészeinek
meghibásodásához vezethet.

136
Tá j é k o z ó d á s

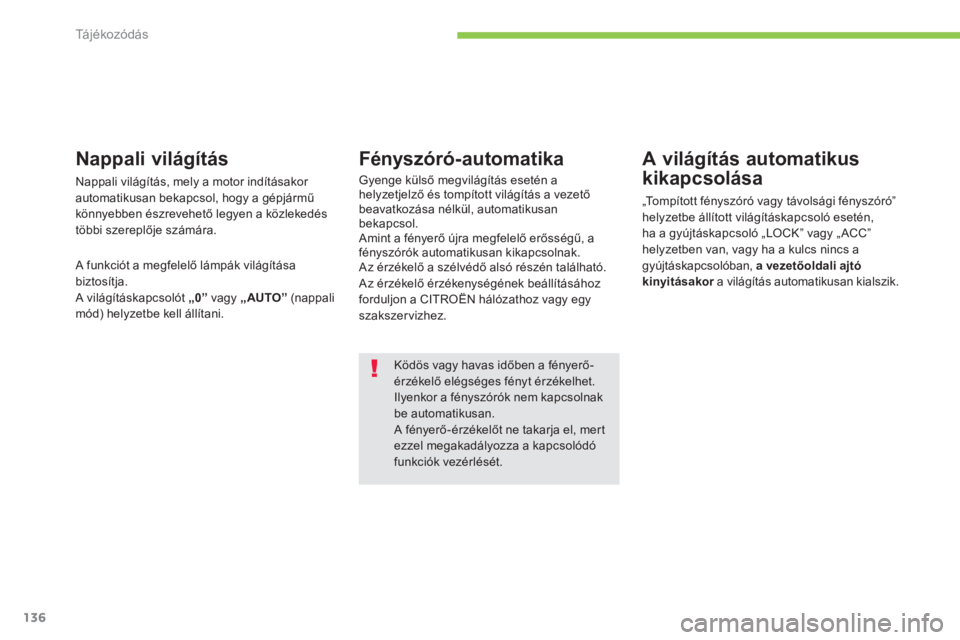

Ködös vagy havas időben a fényerő-
érzékelő elégséges fényt érzékelhet.
Ilyenkor a fényszórók nem kapcsolnak
be automatikusan.
A fényerő-érzékelőt ne takarja el, mert
ezzel megakadályozza a kapcsolódó
funkciók vezérlését.







A világítás automatikus
kikapcsolása
„Tompított fényszóró vagy távolsági fényszóró”
helyzetbe állított világításkapcsoló esetén,
ha a gyújtáskapcsoló „LOCK” vagy „ ACC”
helyzetben van, vagy ha a kulcs nincs a
gyújtáskapcsolóban, a vezetőoldali ajtó
kinyitásakor
a világítás automatikusan kialszik.







Nappali világítás

Nappali világítás, mely a motor indításakor
automatikusan bekapcsol, hogy a gépjármű
könnyebben észrevehető legyen a közlekedés
többi szereplője számára.

A funkciót a megfelelő lámpák világítása
biztosítja.
A világításkapcsolót „ 0”
vagy „ AUTO”
(nappali
mód) helyzetbe kell állítani.








Fényszóró- automatika

Gyenge külső megvilágítás esetén a
helyzetjelző és tompított világítás a vezető
beavatkozása nélkül, automatikusan
bekapcsol.
Amint a fényerő újra megfelelő erősségű, a
fényszórók automatikusan kikapcsolnak.
Az érzékelő a szélvédő alsó részén található.
Az érzékelő érzékenységének beállításához
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
