CITROEN C4 AIRCROSS 2016 Lietošanas Instrukcija (in Latvian)

177
7
Praktiskā informācija
C4-Aircross-add_lv_Chap07_info-pratiques_ed01-2015

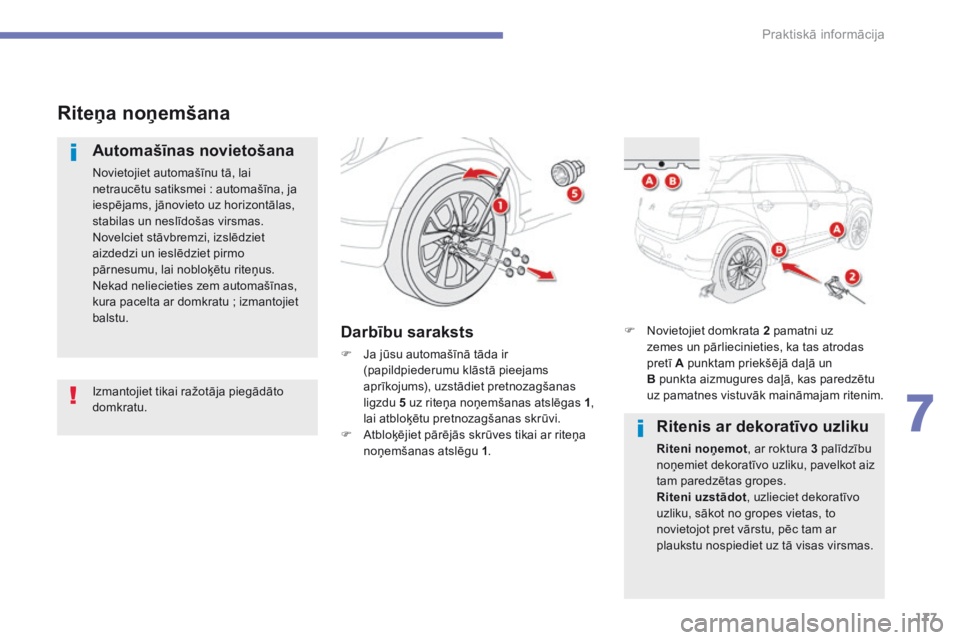

R i t e ņ a n o ņ e m š a n a
Automašīnas novietošana
Novietojiet automašīnu tā, lai netraucētu satiksmei : automašīna, ja iespējams, jānovieto uz horizontālas, stabilas un neslīdošas virsmas. Novelciet stāvbremzi, izslēdziet aizdedzi un ieslēdziet pirmo pārnesumu, lai nobloķētu riteņus. Nekad neliecieties zem automašīnas, kura pacelta ar domkratu ; izmantojiet balstu. Darbību saraksts
 Ja jūsu automašīnā tāda ir (papildpiederumu klāstā pieejams aprīkojums), uzstādiet pretnozagšanas ligzdu 5 uz riteņa noņemšanas atslēgas 1 , lai atbloķētu pretnozagšanas skrūvi.  Atbloķējiet pārējās skrūves tikai ar riteņa noņemšanas atslēgu 1 .
Izmantojiet tikai ražotāja piegādāto domkratu.
 Novietojiet domkrata 2 pamatni uz zemes un pārliecinieties, ka tas atrodas pretī A punktam priekšējā daļā un B punkta aizmugures daļā, kas paredzētu uz pamatnes vistuvāk maināmajam ritenim.
Ritenis ar dekoratīvo uzliku
Riteni noņemot , ar roktura 3 palīdzību noņemiet dekoratīvo uzliku, pavelkot aiz tam paredzētas gropes. Riteni uzstādot , uzlieciet dekoratīvo uzliku, sākot no gropes vietas, to novietojot pret vārstu, pēc tam ar plaukstu nospiediet uz tā visas virsmas.

178
Praktiskā informācija
C4-Aircross-add_lv_Chap07_info-pratiques_ed01-2015

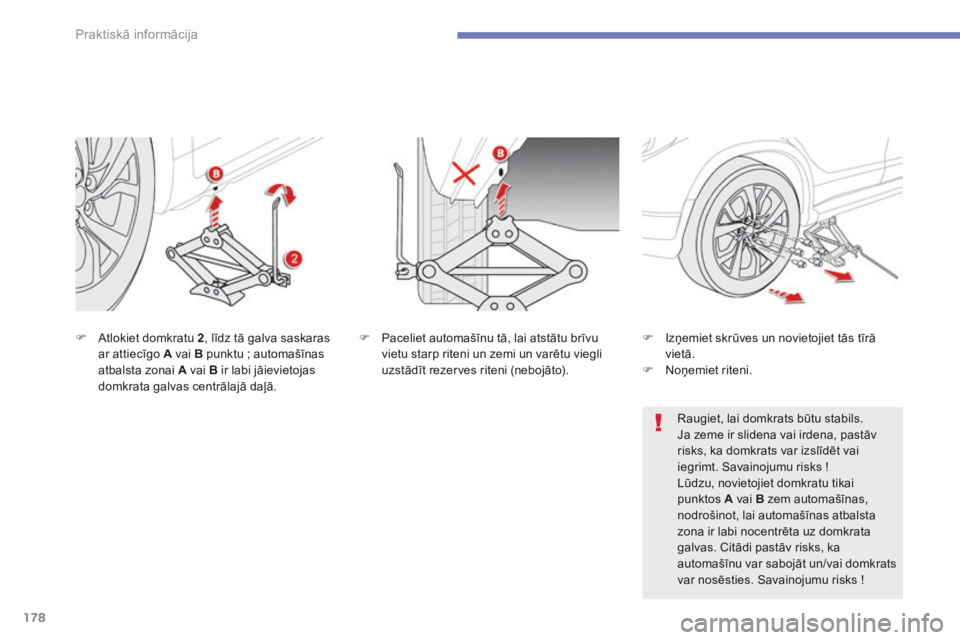

 Atlokiet domkratu 2 , līdz tā galva saskaras ar attiecīgo A vai B punktu ; automašīnas atbalsta zonai A vai B ir labi jāievietojas domkrata galvas centrālajā daļā.
 Paceliet automašīnu tā, lai atstātu brīvu vietu starp riteni un zemi un varētu viegli uzstādīt rezerves riteni (nebojāto).
 Izņemiet skrūves un novietojiet tās tīrā vietā.  N o ņ e m i e t r i t e n i .
Raugiet, lai domkrats būtu stabils.
Ja zeme ir slidena vai irdena, pastāv risks, ka domkrats var izslīdēt vai iegrimt. Savainojumu risks ! Lūdzu, novietojiet domkratu tikai punktos A vai B zem automašīnas, nodrošinot, lai automašīnas atbalsta zona ir labi nocentrēta uz domkrata galvas. Citādi pastāv risks, ka automašīnu var sabojāt un/vai domkrats var nosēsties. Savainojumu risks !

215
8
Pārbaudes
C4-Aircross-add_lv_Chap08_verifications_ed01-2015
Izvairieties no ilgstošas izlietotās eļ ļas
un šķidrumu saskares ar ādu. Lielākā daļa šķidrumu ir ļoti kaitīgi veselībai un veicina rūsēšanu.
Neizlejiet izlietotās eļ ļas un šķidrumus kanalizācijā vai augsnē. Izlejiet tos speciālos konteineros, kas uzstādīti CITROËN pārstāvniecību vietās vai kvalificētā remontdarbnīcā.
I z l i e t o t i e i z s t r ā d ā j u m i
U z p i l d ī š a n a
Šīs papildvielas uzpildīšanu obligāti un nekavējoties jāveic CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
P a p i l d p i e d e v a s l ī m e n i s
(1,6 HDi 110 dīzeļdzinēja
versija ar kvēpu daļiņu filtru)
Papildpiedevas tvertnes minimālo līmeni norāda šī paziņojuma rādījums.
Šķidruma raksturlielumi
Lai nodrošinātu optimālu nomazgāšanu, šķidruma līmeņa papildināšanas vai nomaiņas laikā tam nepievienot ūdeni.
L o g u u n l u k t u r u m a z g ā š a n a s
šķidruma līmenis
Lai pārbaudītu šķidruma līmeni, apturiet automašīnu un izslēdziet dzinēju.
 Atveriet motora pārsegu un atbalstiet to ar balsta kāju.  Atveriet logu mazgāšanas šķidruma tvertnes vāciņu.  Pārbaudiet šķidruma līmeni, izmantojot mērierīci, tad, ja nepieciešams, papildiniet to.  Uzlieciet atpakaļ tvertnes vāciņu un aizveriet motora pārsegu.
Ziemā ieteicams izmantot šķidrumu uz etilspirta vai metanola bāzes.

9
219
Tehniskie parametri
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
* Maksimālā jauda atbilst vērtībai, kas noteikta uz dzinēja stenda saskaņā ar Eiropas regulu noteikumiem (Direktīva 1999/99/EK).
D z i n ē j i u n p ā r n e s u m k ā r b a s
.../S : modelis, kas aprīkots ar Stop & Start (AS&G) funkciju.
BENZĪNA DZINĒJI1,6 L 1152,0 L 150
Tipi varianti versijas : BU...NKZ0 NKZ0/SN K Z 9 NKZ9/SAFYR AFZ7A F Y V AFZM
AFYT A F Z H AFZ9
AFYW A F Z P AFZC
Transmisijas režīms2WD2WD2WD4WD2WD4WD
Cilindri (cm 3 ) 1 5 9 0 1 9 9 8
Cilindra diametrs x gājiens (mm) 75 x 90 86 x 86
Maksimālā jauda * : EEK standarts (kW) 8 6 1 1 3
Maksimālās jaudas režīms (apgr./min) 6 0 0 0 6 0 0 0
Maks. griezes moments : EEK standarts (Nm) 1 5 4 1 9 9
Maks. griezes režīms (apgr./min) 4 0 0 0 4 2 0 0
Degviela S v i n u n e s a t u r o š a S v i n u n e s a t u r o š a
Katalizators J ā J ā
PĀRNESUMKĀRBAS M a n u ā l ā (5 pārnesumi) C V T (6 pārnesumi) M a n u ā l ā (5 pārnesumi) C V T (6 pārnesumi)
EĻĻAS TILPUMS (litros)
Motors (ar patronas maiņu) 4 , 2 4 , 3

220
Tehniskie parametri
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015

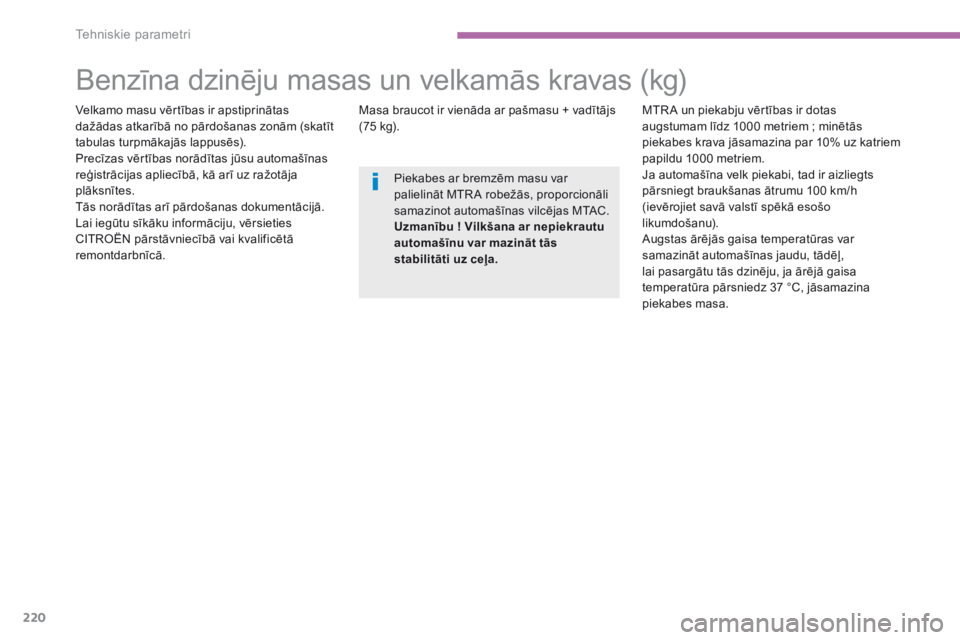

B e n z ī n a d z i n ē j u m a s a s u n v e l k a m ā s k r a v a s ( k g )
Velkamo masu vērtības ir apstiprinātas dažādas atkarībā no pārdošanas zonām (skatīt tabulas turpmākajās lappusēs). Precīzas vērtības norādītas jūsu automašīnas reģistrācijas apliecībā, kā arī uz ražotāja plāksnītes. Tās norādītas arī pārdošanas dokumentācijā. Lai iegūtu sīkāku informāciju, vērsieties
CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Masa braucot ir vienāda ar pašmasu + vadītājs (75 kg). MTR A un piekabju vērtības ir dotas augstumam līdz 1000 metriem ; minētās piekabes krava jāsamazina par 10% uz katriem papildu 1000 metriem. Ja automašīna velk piekabi, tad ir aizliegts pārsniegt braukšanas ātrumu 100 km/h (ievērojiet savā valstī spēkā esošo likumdošanu).
Augstas ārējās gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās dzinēju, ja ārējā gaisa temperatūra pārsniedz 37 °C, jāsamazina piekabes masa.
Piekabes ar bremzēm masu var palielināt MTR A robežās, proporcionāli samazinot automašīnas vilcējas MTAC. Uzmanību ! Vilkšana ar nepiekrautu automašīnu var mazināt tās stabilitāti uz ceļa.

9
221
Tehniskie parametri
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
Z o n ā m : E i r o p a , T u r c i j a , A i z j ū r a s t e r i t o r i j a s .
BENZĪNA DZINĒJI -
Pārnesumkārba -
Tipi varianti versijas : BU... -
Transmisijas režīms -
- P a š m a s a -
- Masa atkarībā no pārnesuma -
- Ar kravu tehniski pieļaujamā maksimālā masa (MTAC) -
- Maksimālā tehniski pieļaujamā masa ar kravu (MTAC) vilkšanas g a d ī j u m ā -
- Pieļaujamā maksimālā masa braucot (MTR A) nogāzē 12% -
- Piekabe ar bremzēm (MTR A robežās) nogāzē 10% vai 12% -
- Piekabe bez bremzēm -
- Ieteicamais svars uz ass -

222
Tehniskie parametri
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
Paredzēts : Krievijai, Ukrainai, Marokai, Argentīnai, Čīlei, Aizjūras teritorijām.
BENZĪNA DZINĒJI1,6 l 1152,0 l 150
PārnesumkārbaManuālā (5 pārnesumi)Manuālā (5 pārnesumi)CVT (6 pārnesumi)
Tipi varianti versijas : BU...NKZ7 NKZ0AFZ7AFZMAFZH AFZ9AFZP AFZC
Transmisijas režīms2WD2WD4WD2WD4WD
- P a š m a s a 1 3 1 0 1 3 5 5 1 4 2 0 1 3 8 5 1 4 5 0
- Masa atkarībā no pārnesuma 1 3 8 5 1 4 3 0 1 4 9 5 1 4 6 0 1 5 2 5
- Ar kravu tehniski pieļaujamā maksimālā masa (MTAC) 1 870 1 9 7 0 1 9 7 0 1 9 7 0 1 9 7 0
- Maksimālā tehniski pieļaujamā masa ar kravu (MTAC) vilkšanas gadījumā 1 9 2 5 2 0 3 5 2 0 3 5 2 0 3 5 2 0 3 5
- Pieļaujamā maksimālā masa braucot (MTR A) nogāzē 12% 3 0 2 5 3 3 3 5 3 3 3 5 3 3 3 5 3 3 3 5
- Piekabe ar bremzēm (MTR A robežās) nogāzē 10% vai 12% 1 1 0 0 1 3 0 0 1 3 0 0 1 3 0 0 1 3 0 0
- Piekabe bez bremzēm 6 8 5 7 1 5 7 4 5 7 2 5 7 5 0
- Ieteicamais svars uz ass 5 5 6 5 6 5 6 5 6 5

9
223
Tehniskie parametri
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
P a r e d z ē t s : A u s t r ā l i j a i , J a u n z ē l a n d e i .
BENZĪNA DZINĒJI2,0 l 150
PārnesumkārbaManuālā (5 pārnesumi)CVT (6 pārnesumi)
Tipi varianti versijas : BU...AFZ7AFZMAFZHAFZP
Transmisijas režīms2WD4WD2WD4WD
- P a š m a s a 1 3 5 0 1 4 1 5 1 3 8 0 1 4 4 5
- Masa atkarībā no pārnesuma 1 4 2 5 1 4 9 0 1 4 5 5 1 5 2 0
- Ar kravu tehniski pieļaujamā maksimālā masa (MTAC) 1 9 7 0 1 9 7 0 1 9 7 0 1 9 7 0
- Maksimālā tehniski pieļaujamā masa ar kravu (MTAC) vilkšanas gadījumā 2 0 3 5 2 0 3 5 2 0 3 5 2 0 3 5
- Pieļaujamā maksimālā masa braucot (MTR A) nogāzē 12% 3 0 2 0 3 0 2 0 3 0 2 0 3 0 2 0
- Piekabe ar bremzēm (MTR A robežās) nogāzē 10% vai 12% 1 0 5 0 1 0 5 0 1 0 5 0 1 0 5 0
- Piekabe bez bremzēm 7 5 0 7 5 0 7 5 0 7 5 0
- Ieteicamais svars uz ass 6 5 6 5 6 5 6 5

224
Tehniskie parametri
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
P a r e d z ē t s : D i e n v i d ā f r i k a i .
BENZĪNA DZINĒJI2,0 l 150
PārnesumkārbaManuālā (5 pārnesumi)CVT (6 pārnesumi)
Tipi varianti versijas : BU...AFYRAFYVAFYTAFYW
Transmisijas režīms2WD4WD2WD4WD
- P a š m a s a 1 3 5 0 1 4 1 5 1 3 9 0 1 4 5 5
- Masa atkarībā no pārnesuma 1 4 2 5 1 4 9 0 1 4 6 5 1 5 3 0
- Ar kravu tehniski pieļaujamā maksimālā masa (MTAC) 1 9 7 0 1 9 7 0 1 9 7 0 1 9 7 0
- Maksimālā tehniski pieļaujamā masa ar kravu (MTAC) vilkšanas gadījumā 2 0 3 5 2 0 3 5 2 0 3 5 2 0 3 5
- Pieļaujamā maksimālā masa braucot (MTR A) nogāzē 12% 3 0 7 5 3 0 7 5 2 7 6 0 2 7 6 0
- Piekabe ar bremzēm (MTR A robežās) nogāzē 10% vai 12% 1 0 5 0 1 0 5 0 7 5 0 7 5 0
- Piekabe bez bremzēm 1 0 5 0 1 0 5 0 7 5 0 7 5 0
- Ieteicamais svars uz ass 6 5 6 5 6 5 6 5

9
225
Tehniskie parametri
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
C4-Aircross-add_lv_Chap09_caracteristiques-techniques_ed01-2015
* Automašīna, kas nav vilcēja.
C i t ā m p ā r d o š a n a s v a l s t ī m .
BENZĪNA DZINĒJI2,0 l 150
PārnesumkārbaManuālā (5 pārnesumi)CVT (6 pārnesumi)
Tipi varianti versijas : BU...AFYR AFZ7AFYV AFZM
AFYT AFZH AFZ9
AFYW AFZP AFZC
Transmisijas režīms2WD4WD2WD4WD
- P a š m a s a 1 3 4 0 1 4 0 5 1 3 7 0 1 4 3 5
- Masa atkarībā no pārnesuma 1 4 1 5 1 4 8 0 1 4 4 5 1 5 1 0
- Ar kravu tehniski pieļaujamā maksimālā masa (MTAC) 1 9 7 0 1 9 7 0 1 9 7 0 1 9 7 0
- Maksimālā tehniski pieļaujamā masa ar kravu (MTAC) vilkšanas gadījumā 2 0 3 5 2 0 3 5 2 0 3 5 2 0 3 5
- Pieļaujamā maksimālā masa braucot (MTR A) nogāzē 12% 2 6 5 5 2 6 5 5 - * - *
- Piekabe ar bremzēm (MTR A robežās) nogāzē 10% vai 12% 6 5 0 6 5 0 - * - *
- Piekabe bez bremzēm 6 5 0 6 5 0 - * - *
- Ieteicamais svars uz ass 6 5 6 5 - * - *
