59
C4-Aircross_hr_Chap02_ouvertures_ed01-2014

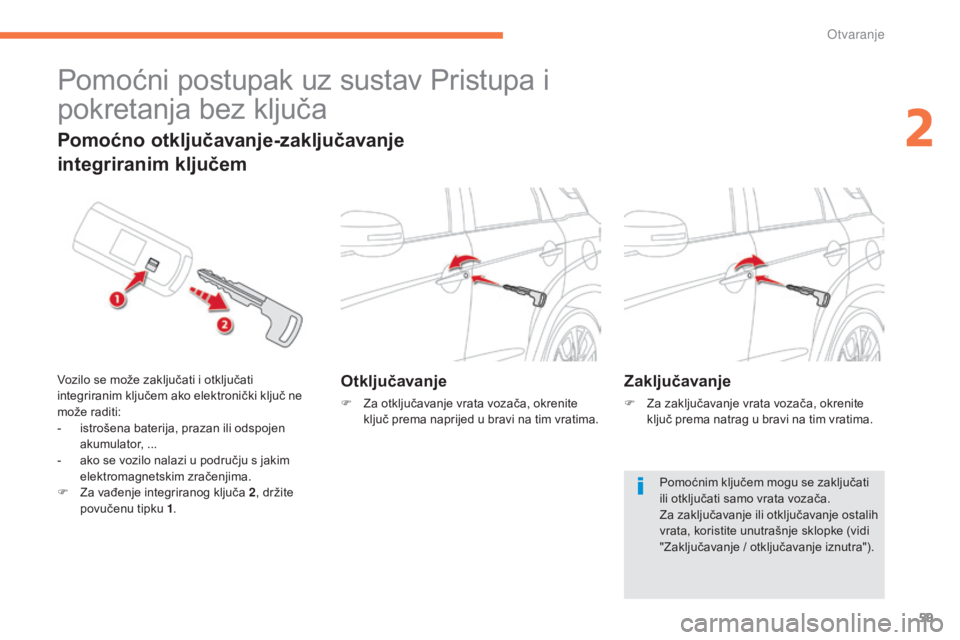

Pomoćni postupak uz sustav Pristupa i
pokretanja bez ključa
Otključavanje
F za otključavanje vrata vozača, okrenite ključ prema naprijed u bravi na tim vratima.
Pomoćno otključavanje-zaključavanje
integriranim ključem
Vozilo se može zaključati i otključati
integriranim ključem ako elektronički ključ ne
može raditi:
-

i
strošena baterija, prazan ili odspojen
akumulator, ...
-

a
ko se vozilo nalazi u području s jakim
elektromagnetskim zračenjima.
F
z
a v
ađenje integriranog ključa 2 , držite
povučenu tipku 1 .Zaključavanje
F za zaključavanje vrata vozača, okrenite
ključ prema natrag u bravi na tim vratima.
Pomoćnim ključem mogu se zaključati
ili otključati samo vrata vozača.
za z

aključavanje ili otključavanje ostalih
vrata, koristite unutrašnje sklopke (vidi
"
za

ključavanje / otključavanje iznutra").
2
Otvaranje

60
C4-Aircross_hr_Chap02_ouvertures_ed01-2014
Uz sustav "Pristupa i pokretanja bez ključa", na
potrebu zamjene baterije upozorava vas poruka
na ploči s instrumentima.

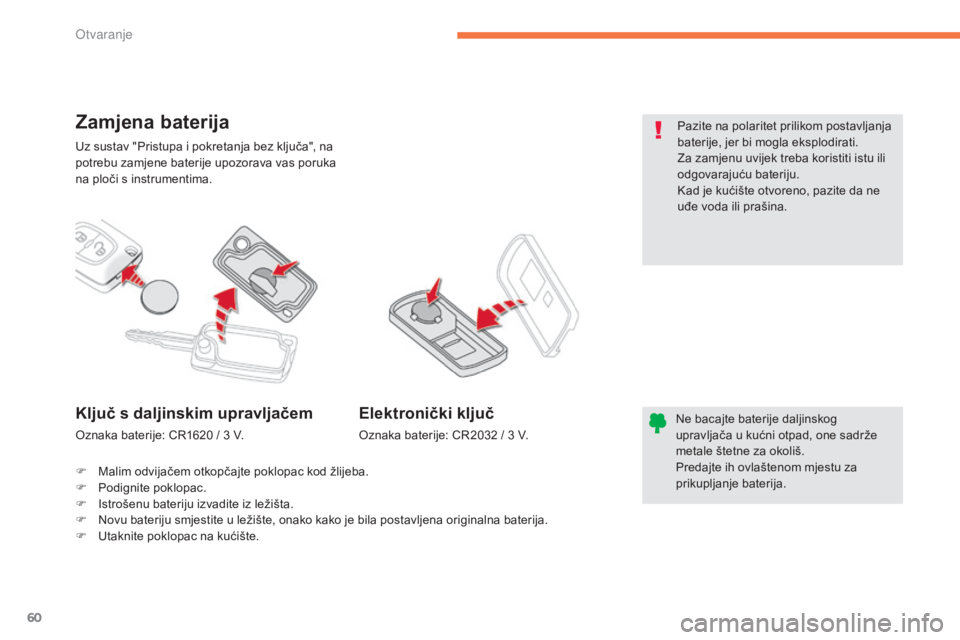

Zamjena baterija
ne bacajte baterije daljinskog
upravljača u kućni otpad, one sadrže
metale štetne za okoliš.
Predajte ih ovlaštenom mjestu za
prikupljanje baterija.Ključ s daljinskim upravljačem
oznaka baterije: Cr1620 / 3 V.
Elektronički ključ
oznaka baterije: Cr2 032 / 3 V.
F

M

alim odvijačem otkopčajte poklopac kod žlijeba.
F

P

odignite poklopac.
F
i
s

trošenu bateriju izvadite iz ležišta.
F
n
ov

u bateriju smjestite u ležište, onako kako je bila postavljena originalna baterija.
F

U

taknite poklopac na kućište. Pazite na polaritet prilikom postavljanja
baterije, jer bi mogla eksplodirati.
za z

amjenu uvijek treba koristiti istu ili
odgovarajuću bateriju.
ka
d je kućište otvoreno, pazite da ne
uđe voda ili prašina.
Otvaranje

61
C4-Aircross_hr_Chap02_ouvertures_ed01-2014

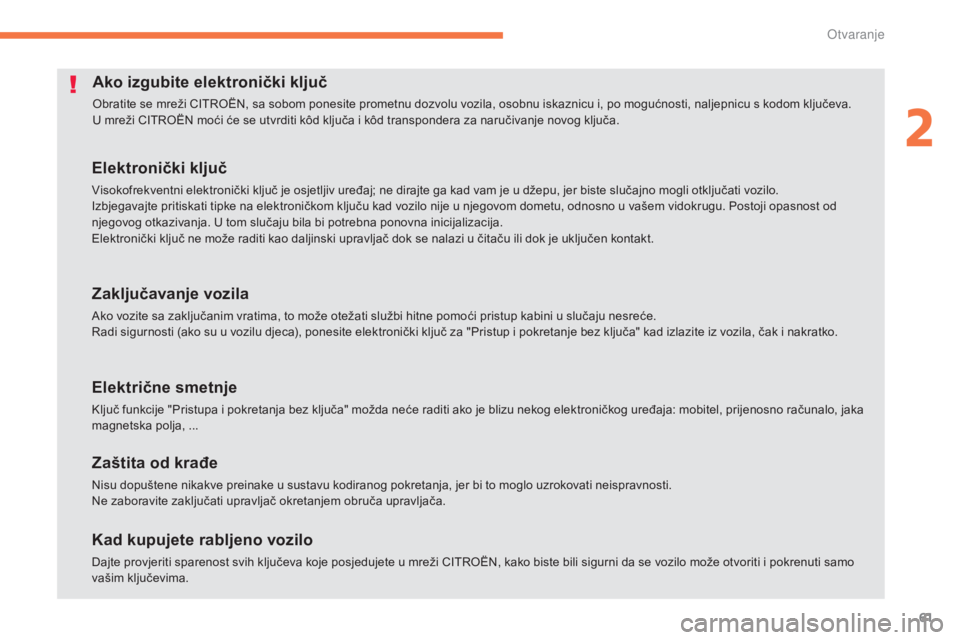

Ako izgubite elektronički ključ
obratite se mreži CiTroËn, s a sobom ponesite prometnu dozvolu vozila, osobnu iskaznicu i, po mogućnosti, naljepnicu s kodom ključeva.
U mreži CiTr oËn moći će se utvrditi kôd ključa i kôd transpondera za naručivanje novog ključa.
Elektronički ključ
Visokofrekventni elektronički ključ je osjetljiv uređaj; ne dirajte ga kad vam je u džepu, jer biste slučajno mogli otključati vozilo.izbjegavajte pritiskati tipke na elektroničkom ključu kad vozilo nije u njegovom dometu, odnosno u vašem vidokrugu. Postoji opasnost od
njegovog otkazivanja. U tom slučaju bila bi potrebna ponovna inicijalizacija.
el

ektronički ključ ne može raditi kao daljinski upravljač dok se nalazi u čitaču ili dok je uključen kontakt.
Zaključavanje vozila
ako vozite sa zaključanim vratima, to može otežati službi hitne pomoći pristup kabini u slučaju nesreće.ra di sigurnosti (ako su u vozilu djeca), ponesite elektronički ključ za "Pristup i pokretanje bez ključa" kad izlazite iz vozila, čak i nakratko.
Električne smetnje
ključ funkcije "Pristupa i pokretanja bez ključa" možda neće raditi ako je blizu nekog elektroničkog uređaja: mobitel, prijenosno računalo, jaka
magnetska polja, ...
Zaštita od krađe
nisu dopuštene nikakve preinake u sustavu kodiranog pokretanja, jer bi to moglo uzrokovati neispravnosti.ne z aboravite zaključati upravljač okretanjem obruča upravljača.
Kad kupujete rabljeno vozilo
dajte provjeriti sparenost svih ključeva koje posjedujete u mreži CiTr oËn, k ako biste bili sigurni da se vozilo može otvoriti i pokrenuti samo
vašim ključevima.
2
Otvaranje

62
C4-Aircross_hr_Chap02_ouvertures_ed01-2014

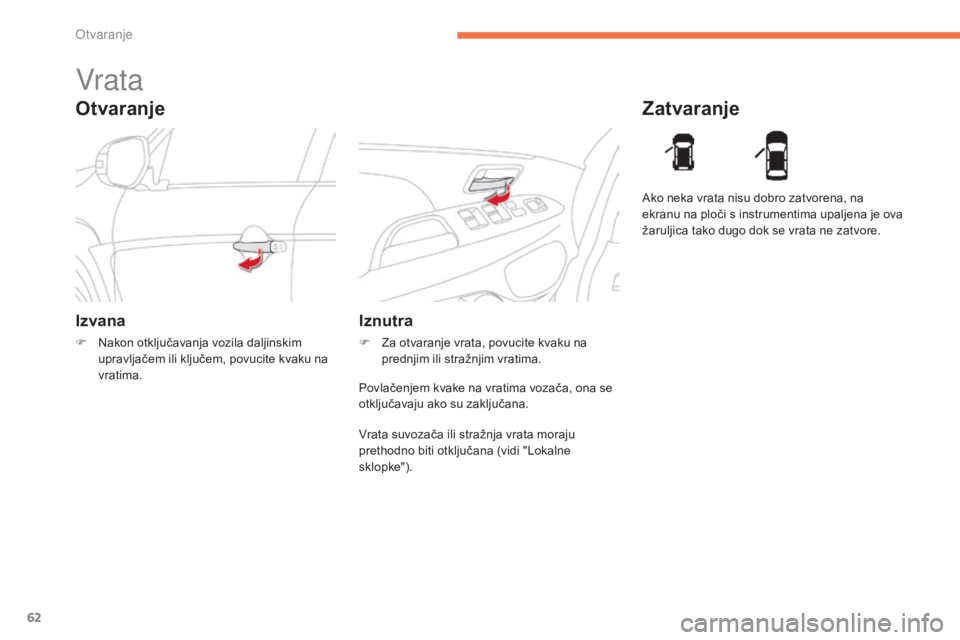

Otvaranje
Vrata
Izvana
F nakon otključavanja vozila daljinskim upravljačem ili ključem, povucite kvaku na
vratima.
Zatvaranje
Iznutra
F za otvaranje vrata, povucite kvaku na prednjim ili stražnjim vratima.
ak
o neka vrata nisu dobro zatvorena, na
ekranu na ploči s instrumentima upaljena je ova
žaruljica tako dugo dok se vrata ne zatvore.
Povlačenjem kvake na vratima vozača, ona se
otključavaju ako su zaključana.
Vrata suvozača ili stražnja vrata moraju
prethodno biti otključana (vidi "Lokalne
sklopke").
Otvaranje

63
C4-Aircross_hr_Chap02_ouvertures_ed01-2014

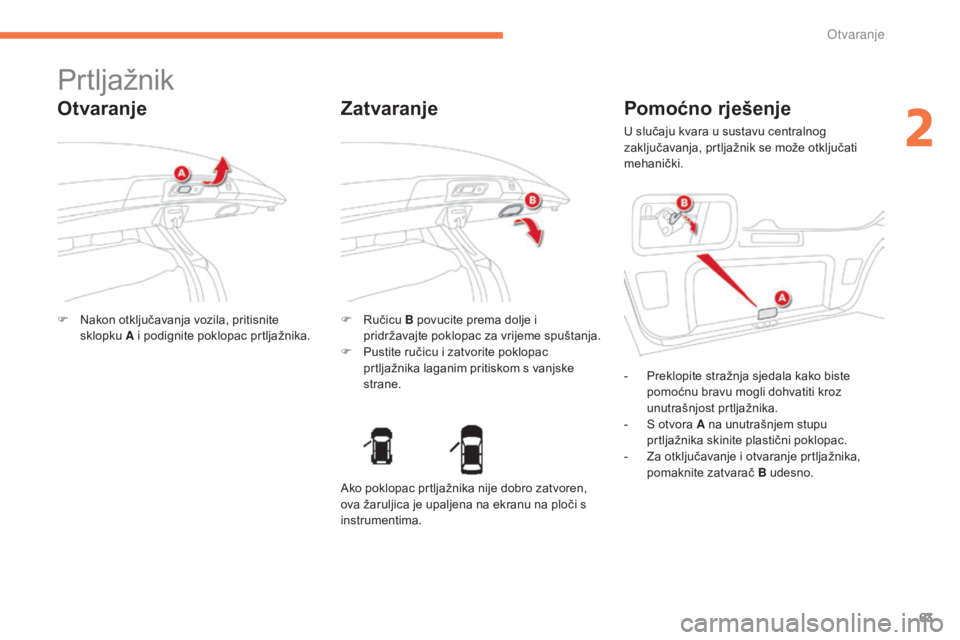

Prtljažnik
Otvaranje
F nakon otključavanja vozila, pritisnite sklopku A i podignite poklopac prtljažnika. F
ru čicu B povucite prema dolje i
pridržavajte poklopac za vrijeme spuštanja.
F

P
ustite ručicu i zatvorite poklopac
prtljažnika laganim pritiskom s vanjske
strane.
Zatvaranje Pomoćno rješenje
U slučaju kvara u sustavu centralnog
zaključavanja, prtljažnik se može otključati
mehanički.
-

P
reklopite stražnja sjedala kako biste
pomoćnu bravu mogli dohvatiti kroz
unutrašnjost prtljažnika.
-
s otvora A na unutrašnjem stupu
prtljažnika skinite plastični poklopac.
-
z
a o
tključavanje i otvaranje prtljažnika,
pomaknite zatvarač B udesno.
ak

o poklopac prtljažnika nije dobro zatvoren,
ova žaruljica je upaljena na ekranu na ploči s
instrumentima.
2
Otvaranje

64
C4-Aircross_hr_Chap02_ouvertures_ed01-2014

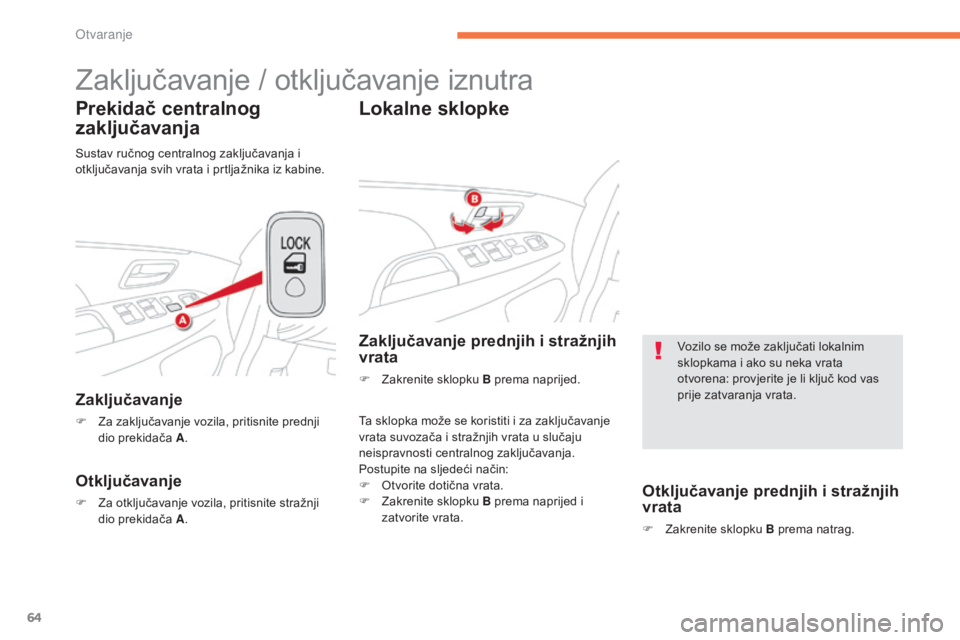

zaključavanje / otključavanje iznutra
Prekidač centralnog
zaključavanja
Zaključavanje
F za zaključavanje vozila, pritisnite prednji dio prekidača A .
Otključavanje
F za otključavanje vozila, pritisnite stražnji
dio prekidača A .
Lokalne sklopke
Ta sklopka može se koristiti i za zaključavanje
vrata suvozača i stražnjih vrata u slučaju
neispravnosti centralnog zaključavanja.
Postupite na sljedeći način:
F
o
t
vorite dotična vrata.
F
z
a
krenite sklopku B prema naprijed i
zatvorite vrata.
Zaključavanje prednjih i stražnjih
vrata
F zakrenite sklopku B prema naprijed.
su

stav ručnog centralnog zaključavanja i
otključavanja svih vrata i prtljažnika iz kabine.
Otključavanje prednjih i stražnjih
vrata
F zakrenite sklopku B prema natrag. Vozilo se može zaključati lokalnim
sklopkama i ako su neka vrata
otvorena: provjerite je li ključ kod vas
prije zatvaranja vrata.
Otvaranje

65
C4-Aircross_hr_Chap02_ouvertures_ed01-2014
za svaki zahvat u sustavu alarma
obratite se mreži CiTroËn ili nekoj
stručnoj radionici.

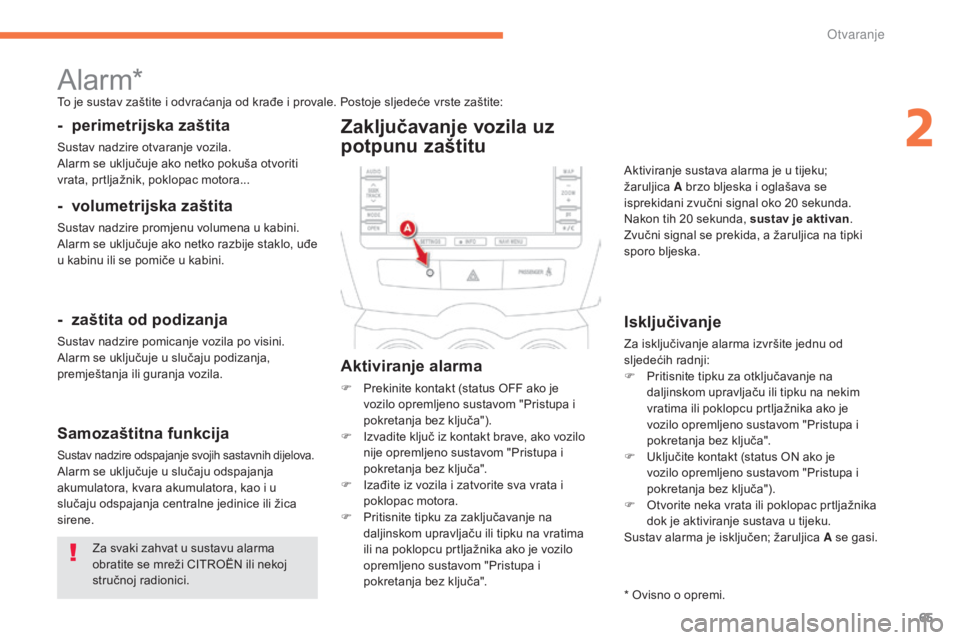

alarm*To je sustav zaštite i odvraćanja od krađe i provale. Postoje sljedeće vrste zaštite:
- perimetrijska zaštita
sustav nadzire otvaranje vozila.al arm se uključuje ako netko pokuša otvoriti
vrata, prtljažnik, poklopac motora...
- volumetrijska zaštita
sustav nadzire promjenu volumena u kabini.al arm se uključuje ako netko razbije staklo, uđe
u kabinu ili se pomiče u kabini.
- zaštita od podizanja
sustav nadzire pomicanje vozila po visini.al arm se uključuje u slučaju podizanja,
premještanja ili guranja vozila.
Samozaštitna funkcija
sustav nadzire odspajanje svojih sastavnih dijelova.alarm se uključuje u slučaju odspajanja
akumulatora, kvara akumulatora, kao i u
slučaju odspajanja centralne jedinice ili žica
sirene.
Zaključavanje vozila uz
potpunu zaštitu
Aktiviranje alarma
F Prekinite kontakt (status oF F ako je
vozilo opremljeno sustavom "Pristupa i
pokretanja bez ključa").
F
i
z
vadite ključ iz kontakt brave, ako vozilo
nije opremljeno sustavom "Pristupa i
pokretanja bez ključa".
F
i
z
ađite iz vozila i zatvorite sva vrata i
poklopac motora.
F

P
ritisnite tipku za zaključavanje na
daljinskom upravljaču ili tipku na vratima
ili na poklopcu prtljažnika ako je vozilo
opremljeno sustavom "Pristupa i
pokretanja bez ključa".
Isključivanje
za isključivanje alarma izvršite jednu od
sljedećih radnji:
F

P
ritisnite tipku za otključavanje na
daljinskom upravljaču ili tipku na nekim
vratima ili poklopcu prtljažnika ako je
vozilo opremljeno sustavom "Pristupa i
pokretanja bez ključa".
F

U
ključite kontakt (status on ako je
vozilo opremljeno sustavom "Pristupa i
pokretanja bez ključa").
F
o
t
vorite neka vrata ili poklopac prtljažnika
dok je aktiviranje sustava u tijeku.
su

stav alarma je isključen; žaruljica A se gasi.
ak
tiviranje sustava alarma je u tijeku;
žaruljica A brzo bljeska i oglašava se
isprekidani zvučni signal oko 20 sekunda.
na
kon tih 20 sekunda, sustav je aktivan
.
zv
učni signal se prekida, a žaruljica na tipki
sporo bljeska.
*
o
v
isno o opremi.
2
Otvaranje

66
C4-Aircross_hr_Chap02_ouvertures_ed01-2014

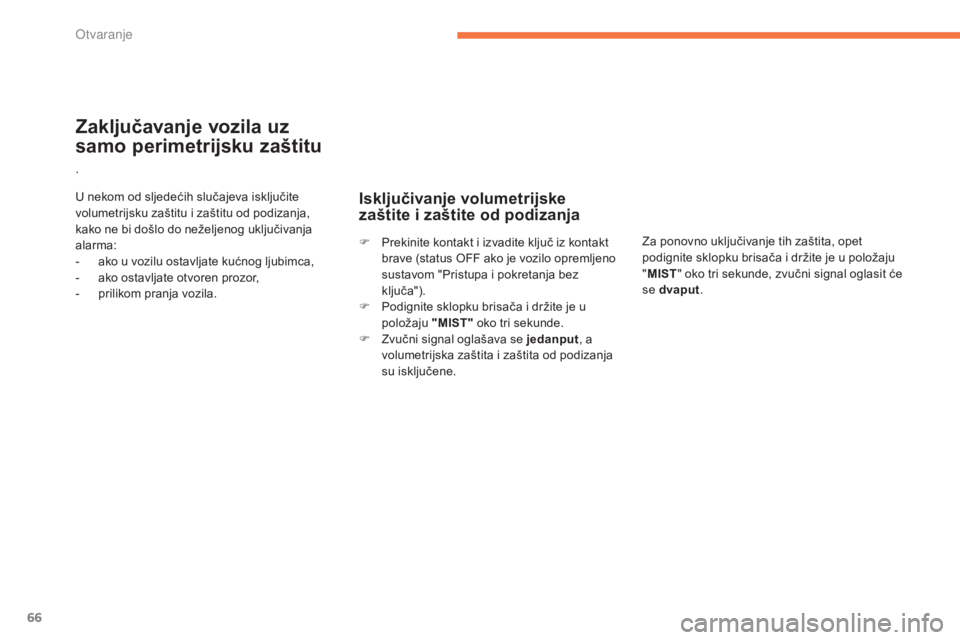

Zaključavanje vozila uz
samo perimetrijsku zaštitu
.
U nekom od sljedećih slučajeva isključite
volumetrijsku zaštitu i zaštitu od podizanja,
kako ne bi došlo do neželjenog uključivanja
alarma:
-
a
ko u vozilu ostavljate kućnog ljubimca,
-

a
ko ostavljate otvoren prozor,
-

p
rilikom pranja vozila.
Isključivanje volumetrijske
zaštite i zaštite od podizanja
za ponovno uključivanje tih zaštita, opet
podignite sklopku brisača i držite je u položaju
"MIST " oko tri sekunde, zvučni signal oglasit će
se dvaput.
F
P
rekinite kontakt i izvadite ključ iz kontakt
brave (status
o
F

F ako je vozilo opremljeno
sustavom "Pristupa i pokretanja bez
ključa").
F

P

odignite sklopku brisača i držite je u
položaju "MIST" oko tri sekunde.
F
z
v

učni signal oglašava se jedanput , a
volumetrijska zaštita i zaštita od podizanja
su isključene.
Otvaranje

67
C4-Aircross_hr_Chap02_ouvertures_ed01-2014

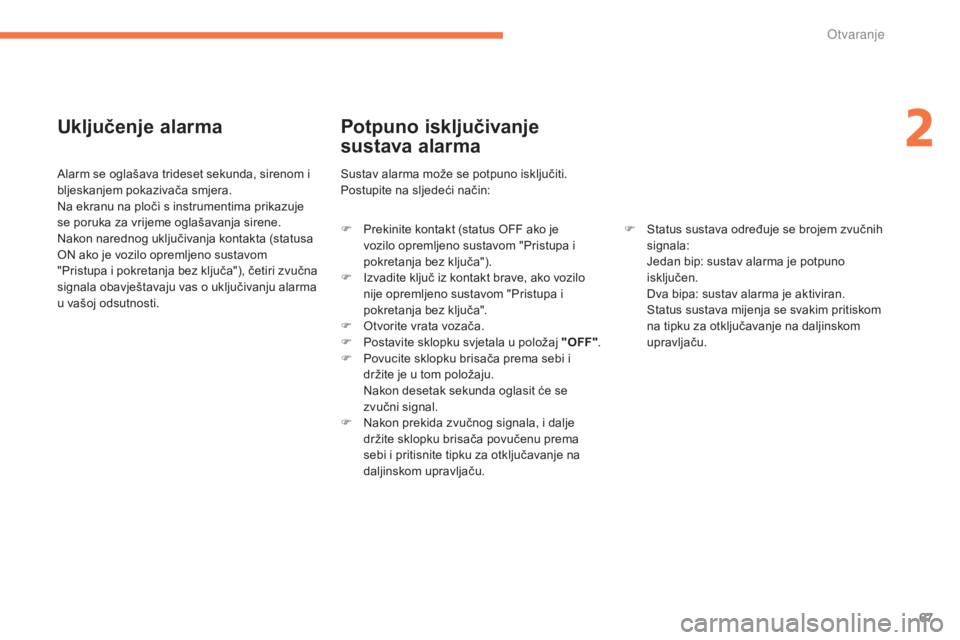

Uključenje alarma
alarm se oglašava trideset sekunda, sirenom i
bljeskanjem pokazivača smjera.
na e
kranu na ploči s instrumentima prikazuje
se poruka za vrijeme oglašavanja sirene.
na

kon narednog uključivanja kontakta (statusa
o

n ako je vozilo opremljeno sustavom
"Pristupa i pokretanja bez ključa"), četiri zvučna
signala obavještavaju vas o uključivanju alarma
u vašoj odsutnosti.
Potpuno isključivanje
sustava alarma
F Prekinite kontakt (status oF F ako je
vozilo opremljeno sustavom "Pristupa i
pokretanja bez ključa").
F
i
z
vadite ključ iz kontakt brave, ako vozilo
nije opremljeno sustavom "Pristupa i
pokretanja bez ključa".
F
o
t
vorite vrata vozača.
F

P
ostavite sklopku svjetala u položaj "OFF" .
F

P
ovucite sklopku brisača prema sebi i
držite je u tom položaju.


n
a
kon desetak sekunda oglasit će se
zvučni signal.
F
n
a
kon prekida zvučnog signala, i dalje
držite sklopku brisača povučenu prema
sebi i pritisnite tipku za otključavanje na
daljinskom upravljaču.
su
stav alarma može se potpuno isključiti.
Postupite na sljedeći način:
F st atus sustava određuje se brojem zvučnih
signala:
J

edan bip: sustav alarma je potpuno
isključen.


d
v
a bipa: sustav alarma je aktiviran.


s
t
atus sustava mijenja se svakim pritiskom
na tipku za otključavanje na daljinskom
upravljaču.
2
Otvaranje

68
C4-Aircross_hr_Chap02_ouvertures_ed01-2014

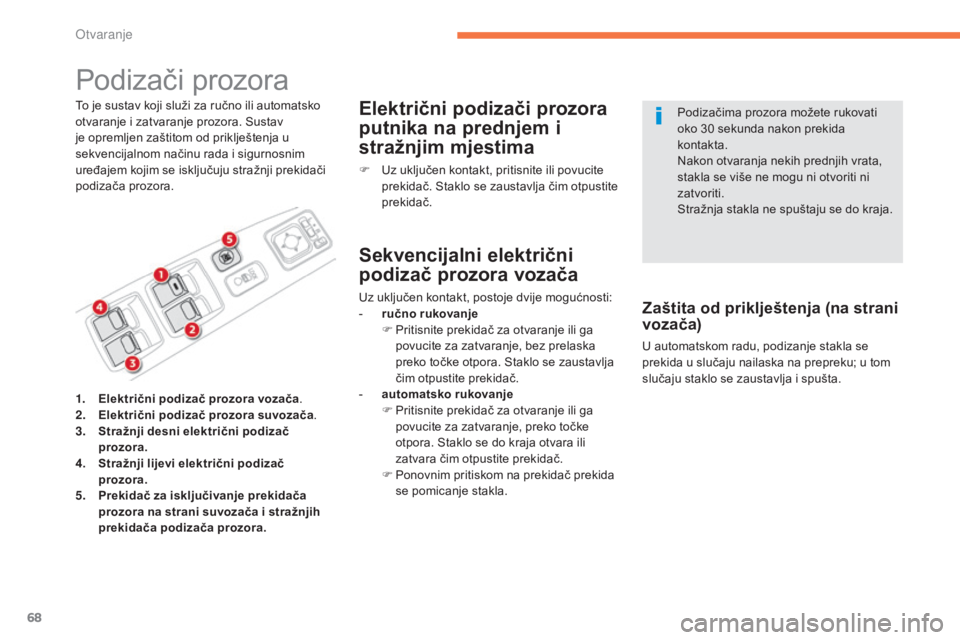

Podizači prozora
To je sustav koji služi za ručno ili automatsko
otvaranje i zatvaranje prozora. su stav
je opremljen zaštitom od priklještenja u
sekvencijalnom načinu rada i sigurnosnim
uređajem kojim se isključuju stražnji prekidači
podizača prozora.Električni podizači prozora
putnika na prednjem i
stražnjim mjestima
F Uz uključen kontakt, pritisnite ili povucite prekidač. st aklo se zaustavlja čim otpustite
prekidač.
Zaštita od priklještenja (na strani
vozača)
U automatskom radu, podizanje stakla se
prekida u slučaju nailaska na prepreku; u tom
slučaju staklo se zaustavlja i spušta. Podizačima prozora možete rukovati
oko 30 sekunda nakon prekida
kontakta.
na

kon otvaranja nekih prednjih vrata,
stakla se više ne mogu ni otvoriti ni
zatvoriti.
st
ražnja stakla ne spuštaju se do kraja.
1.
E

lektrični podizač prozora vozača .
2.
E

lektrični podizač prozora suvozača .
3.
S

tražnji desni električni podizač
prozora.
4.
S

tražnji lijevi električni podizač
prozora.
5.
P

rekidač za isključivanje prekidača
prozora na strani suvozača i stražnjih
prekidača podizača prozora.
Sekvencijalni električni
podizač prozora vozača
Uz uključen kontakt, postoje dvije mogućnosti:
- r učno rukovanje
F

P
ritisnite prekidač za otvaranje ili ga
povucite za zatvaranje, bez prelaska
preko točke otpora.
s
t
aklo se zaustavlja
čim otpustite prekidač.
-

a
utomatsko rukovanje
F

P
ritisnite prekidač za otvaranje ili ga
povucite za zatvaranje, preko točke
otpora.
s
t
aklo se do kraja otvara ili
zatvara čim otpustite prekidač.
F

P
onovnim pritiskom na prekidač prekida
se pomicanje stakla.
Otvaranje
