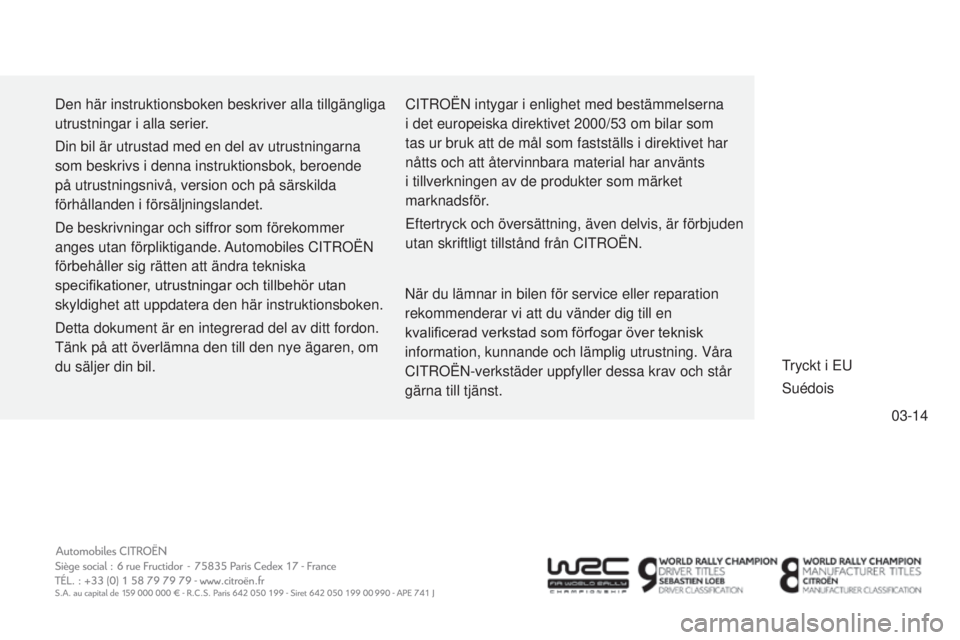

Den här instruktionsboken beskriver alla tillgängliga
utrustningar i alla serier.
Din bil är utrustad med en del av utrustningarna
som beskrivs i denna instruktionsbok, beroende
på utrustningsnivå, version och på särskilda
förhållanden i försäljningslandet.
De beskrivningar och siffror som förekommer
anges utan förpliktigande. Automobiles CITROËN
förbehåller sig rätten att ändra tekniska
specifikationer, utrustningar och tillbehör utan
skyldighet att uppdatera den här instruktionsboken.
Detta dokument är en integrerad del av ditt fordon.
Tänk på att överlämna den till den nye ägaren, om
du säljer din bil.CITROËN intygar i enlighet med bestämmelserna
i det europeiska direktivet 2000/53
om bilar som
tas ur bruk att de mål som fastställs i direktivet har
nåtts och att återvinnbara material har använts
i tillverkningen av de produkter som märket
marknadsför.
Eftertryck och översättning, även delvis, är förbjuden
utan skriftligt tillstånd från CITROËN.
Tryckt i EU
Suédois
När du lämnar in bilen för service eller reparation
rekommenderar vi att du vänder dig till en
kvalificerad verkstad som förfogar över teknisk
information, kunnande och lämplig utrustning. Våra
CITROËN-verkstäder uppfyller dessa krav och står
gärna till tjänst.

CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Entagos
E3_sv_Chap15_couv_fin_ed01-2014
14C4C.0120
Suédois

228
Tekniska data
MotorerV Ti 75VTi 82e-VTi 82e -T H P 110
Växellådor Manuell (5 växlar) Manuell (5 växlar) EGS/ETG (5 växlar) Manuell (5 växlar)
Officiella typbeteckningar 0PHMU 0PHMZ 0PHNZ
Avgasrening Euro 5 Euro 5 Euro 6 Euro 6
Cylindervolym (cm3) 1 199 1 199 1 199
Cylinderdiameter x slaglängd (mm) 75 x 90,5 75 x 90,5 75 x 90,5
Max. effekt enl. EEG -standard (kW) * 55 60 81
Varvtal vid max effekt (v/min) 5 750 5 750 6 250
Max. vridmoment enl. EEG -standard (Nm) 11 6 118 205
Varvtal vid max. vridmoment (v/min) 2 750 2 750 1 750
Bränsle Blyfritt Blyfritt Blyfritt
Katalysator Ja Ja Ja
Oljevolym i motorn med byte av filter (liter) 3,25 3,25 3,5
* Den maximala effekten motsvarar det godkända värdet i provbänk, enligt de villkor som fastställts i EU:s bestämmelser (direktiv 1999/99/EG.
Motorer och växellådor - BENSIN Upphäver och ersätter

229
11
Tekniska data

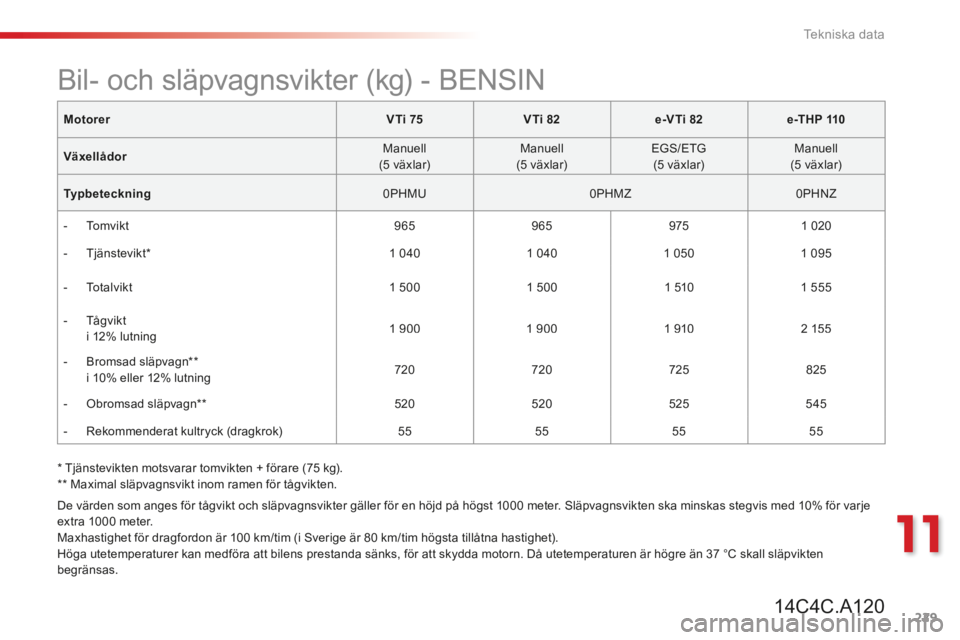

* Tjänstevikten motsvarar tomvikten + förare (75 kg). ** Maximal släpvagnsvikt inom ramen för tågvikten.
MotorerV Ti 75VTi 82e-VTi 82e -T H P 110
Växellådor Manuell (5 växlar) Manuell (5 växlar) EGS/ETG (5 växlar) Manuell (5 växlar)
Typbeteckning 0PHMU 0PHMZ 0PHNZ
- Tomvikt 965 965 975 1 020
- Tjänstevikt * 1 040 1 040 1 050 1 095
- Totalvikt 1 500 1 500 1 510 1 555
- Tågvikt i 12% lutning 1 900 1 900 1 910 2 155
- Bromsad släpvagn ** i 10% eller 12% lutning 720 720 725 825
- Obromsad släpvagn ** 520 520 525 545
- Rekommenderat kultryck (dragkrok) 55 55 55 55
Bil- och släpvagnsvikter (kg) - BENSIN
De värden som anges för tågvikt och släpvagnsvikter gäller för en höjd på högst 1000 meter. Släpvagnsvikten ska minskas stegvis med 10% för varje extra 1000 meter. Maxhastighet för dragfordon är 100 km/tim (i Sverige är 80 km/tim högsta tillåtna hastighet). Höga utetemperaturer kan medföra att bilens prestanda sänks, för att skydda motorn. Då utetemperaturen är högre än 37 °C skall släpvikten begränsas.
