CITROEN C4 CACTUS 2015 Instructieboekjes (in Dutch)

219
C4-cactus_nl_Chap10_verifications_ed02-2014
niveaus controleren
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de
motorventilateur kan ieder moment aanslaan (zelfs bij afgezet contact).
Motorolieniveau
Het motorolieniveau kan bij aangezet
contact worden gecontroleerd
via de motorolieniveaumeter op
het instrumentenpaneel (volgens
uitvoering) of met de oliepeilstok.Controle met de oliepeilstok
raadpleeg de rubriek "benzinemotor" of
"Dieselmotor" om te zien waar de oliepeilstok
zich bevindt in de motorruimte van uw auto.
F
t
r
ek aan het gekleurde uiteinde om de
oliepeilstok volledig uit de schacht te
trekken.
F

V
eeg de peilstok af met een schone, niet
pluizende doek.
F
s
t
eek de oliepeilstok weer volledig in de
schacht en trek hem er weer uit om het
oliepeil te controleren: het oliepeil is correct
als het tussen de merktekens A en B ligt.
Controleer deze niveaus regelmatig en respecteer de voor waarden zoals vermeld in het onderhoudsschema van de fabrikant. Vul indien nodig bij, tenzij
anders aangegeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het CI
t

ro
Ën-
netwerk of door een gekwalificeerde werkplaats.
Als u ziet dat het oliepeil boven het merkteken
A of onder het merkteken B ligt, star t de
motor dan niet .
-

A
ls het oliepeil boven het merkteken MAXI
ligt (kans op motorschade), neem dan
contact op met het CI
t

ro
Ën-
netwerk of
met een gekwalificeerde werkplaats.
-

A
ls het oliepeil lager is dan het merkteken
MINI , vul dan altijd motorolie bij. A = MA XI
B = MI
nI
D

e controle van het motorolieniveau is
alleen betrouwbaar als de auto op een
horizontale ondergrond staat en de
motor ten minste 30

minuten niet heeft
gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen.
CI
t

ro
Ën

adviseert u om elke 5000

km het
olieniveau te controleren en, indien nodig,
olie bij te vullen.
10
onderhoud

220
C4-cactus_nl_Chap10_verifications_ed02-2014
na het bijvullen zal de olieniveaumeter
op het dashboard bij het aanzetten van
het contact na 30 minuten de juiste
waarde aangeven.Eigenschappen van de olie
Controleer voordat u olie bijvult of ververst of
de motorolie die u wilt gebruiken overeenkomt
met de door de fabrikant aanbevolen motorolie
voor uw auto en motoruitvoering.
Motorolie bijvullen
raadpleeg de rubriek "be nzinemotor" of
"Dieselmotor" om te zien waar de olievuldop
zich bevindt in de motorruimte van uw auto.
F

D
raai de dop van de vulopening.
F

G
iet de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F

W
acht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F

V
ul indien nodig nog olie bij.
F

D
raai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Olie ver versen
raadpleeg het onderhoudsschema van de
f abrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde betrouwbaarheid
van de motor en de emissieregeling te
voorkomen nooit gebruik van additieven in de
motorolie.
onderhoud

221
C4-cactus_nl_Chap10_verifications_ed02-2014
Koelvloeistofniveau
Het koelvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MA XI" te bevinden, maar mag
beslist niet hoger zijn.
Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1

uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen de dop
eerst 2

omwentelingen los om de druk te laten
dalen. Ver wijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeistof bij.Aftappen van het systeem
Deze koelvloeistof hoeft niet ververst te
worden.
Het remvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MA XI" te bevinden. Controleer
indien dit niet het geval is of de
remblokken van uw auto zijn
versleten.
Remvloeistofniveau
Remvloeistof ver versen
raadpleeg het onderhoudsschema van
d e fabrikant voor het voorgeschreven
verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof. De koelventilator kan ook nog gaan draaien
nadat de motor is afgezet: houd daarom
voor werpen en kleding uit de buur t van de
ventilator. Als de motor warm is, wordt de temperatuur van
de koelvloeistof geregeld door de koelventilator.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.
10
onderhoud

222
C4-cactus_nl_Chap10_verifications_ed02-2014
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het water
of op de grond.
Deponeer afgewerkte olie in de
daarvoor bestemde containers
bij het CI
t

ro
Ën-
netwerk of een
gekwalificeerde werkplaats.
Afgewerkte producten
Bijvullen
Het reservoir moet snel worden bijgevuld
door het CIt
roËn- netwerk of door een
gekwalificeerde werkplaats.
Brandstofadditiefniveau
(dieseluitvoering met
roetfilter)
Het minimumniveau van het
additief wordt aangegeven door
het permanent branden van dit
verklikkerlampje in combinatie met
een geluidssignaal en een melding
met betrekking tot een te laag
additiefniveau van het roetfilter.
Type vloeistof
Voor een optimale reiniging en om het
bevriezen van de sproeiers te voorkomen,
wordt het (bij)vullen van het reservoir met water
afgeraden.
Gebruik onder winterse omstandigheden
vloeistof op ethanol- of methanolbasis.
Niveau
ruitensproeiervloeistof
Vul het reservoir bij wanneer dit nodig is.
onderhoud

223
C4-cactus_nl_Chap10_verifications_ed02-2014

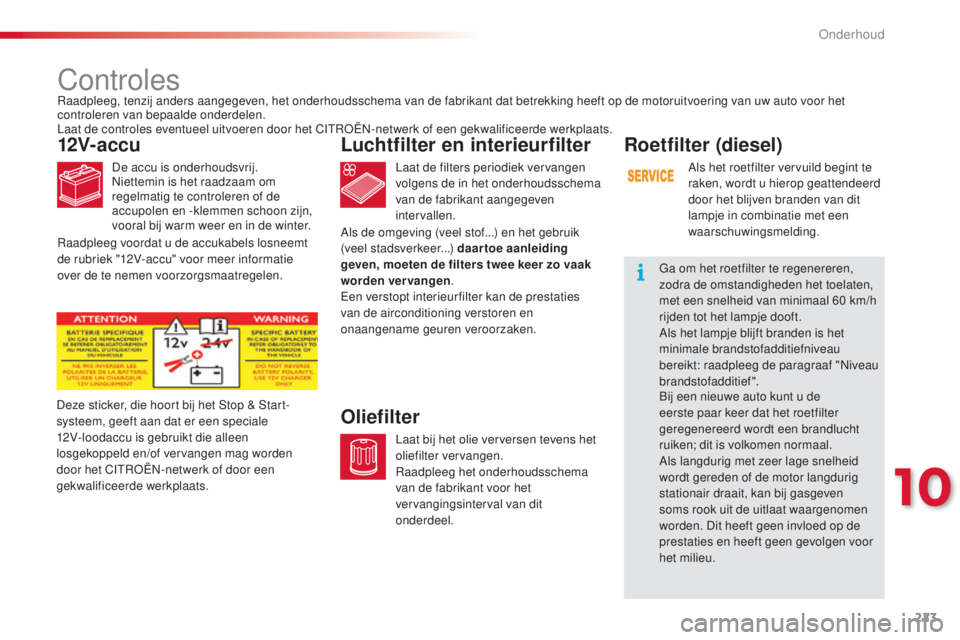

Controles
12V-accu
De accu is onderhoudsvrij.niettemin is het raadzaam om
regelmatig te controleren of de
accupolen en -klemmen schoon zijn,
vooral bij warm weer en in de winter. Laat de filters periodiek vervangen
volgens de in het onderhoudsschema
van de fabrikant aangegeven
intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens het
oliefilter vervangen.
r

aadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
OliefilterDeze sticker, die hoort bij het st op & st art-
systeem, geeft aan dat er een speciale
12V-loodaccu is gebruikt die alleen
losgekoppeld en/of vervangen mag worden
door het CI
t

ro
Ën-
netwerk of door een
gekwalificeerde werkplaats.
ra
adpleeg, tenzij anders aangegeven, het onderhoudsschema van de fabrikant dat betrekking heeft op de motoruitvoering van uw auto voor het
controleren van bepaalde onderdelen.
Laat de controles eventueel uitvoeren door het CI
t
ro
Ën-
netwerk of een gekwalificeerde werkplaats.
Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen .
ee
n verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Roetfilter (diesel)
Als het roetfilter vervuild begint te
raken, wordt u hierop geattendeerd
door het blijven branden van dit
lampje in combinatie met een
waarschuwingsmelding.
Ga om het roetfilter te regenereren,
zodra de omstandigheden het toelaten,
met een snelheid van minimaal 60
km/h
rijden tot het lampje dooft.
Als het lampje blijft branden is het
minimale brandstofadditiefniveau
bereikt: raadpleeg de paragraaf "
ni

veau
brandstofadditief".
bi

j een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
ra

adpleeg voordat u de accukabels losneemt
de rubriek "12V-accu" voor meer informatie
over de te nemen voorzorgsmaatregelen.
10
onderhoud

224
C4-cactus_nl_Chap10_verifications_ed02-2014

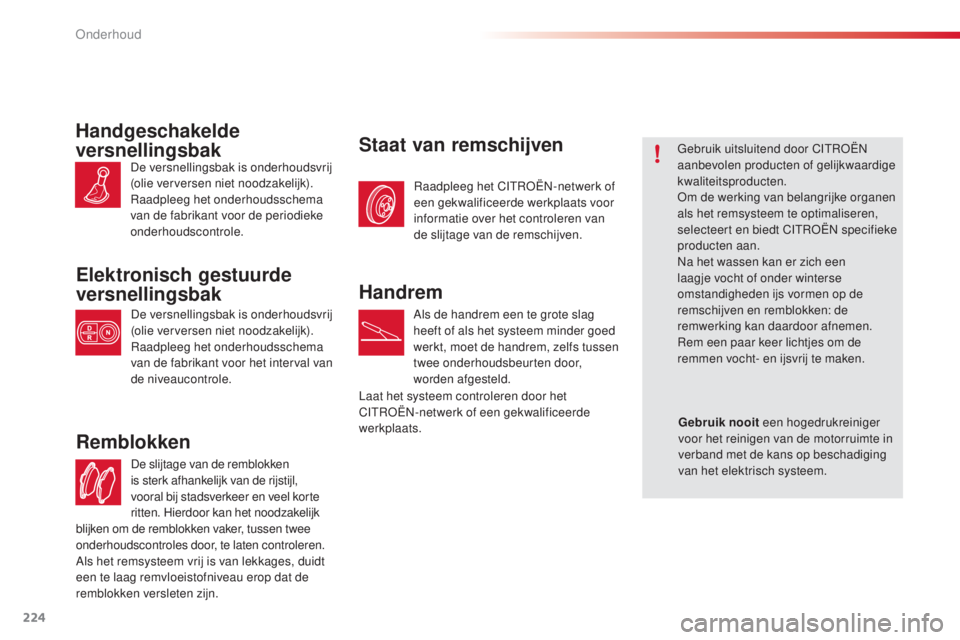

De slijtage van de remblokken
is sterk afhankelijk van de rijstijl,
vooral bij stadsverkeer en veel korte
ritten. Hierdoor kan het noodzakelijk
Remblokken
raadpleeg het CItroËn- netwerk of
een gekwalificeerde werkplaats voor
informatie over het controleren van
de slijtage van de remschijven.
Staat van remschijvenGebruik uitsluitend door CIt roËn
a anbevolen producten of gelijkwaardige
kwaliteitsproducten.
om d

e werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteert en biedt CI
t

ro
Ën s
pecifieke
producten aan.
na h

et wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
re

m een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.Handgeschakelde
versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
r

aadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.
Elektronisch gestuurde
versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
r

aadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
Handrem
Als de handrem een te grote slag
heeft of als het systeem minder goed
werkt, moet de handrem, zelfs tussen
twee onderhoudsbeurten door,
worden afgesteld.
Laat het systeem controleren door het
CI
t

ro
Ën-
netwerk of een gekwalificeerde
werkplaats. Gebruik nooit
een hogedrukreiniger
voor het reinigen van de motorruimte in
verband met de kans op beschadiging
van het elektrisch systeem.
blijken om de remblokken vaker, tussen twee
onderhoudscontroles door, te laten controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
onderhoud

225
C4-cactus_nl_Chap11_caracteristiques-techniques_ed02-2014

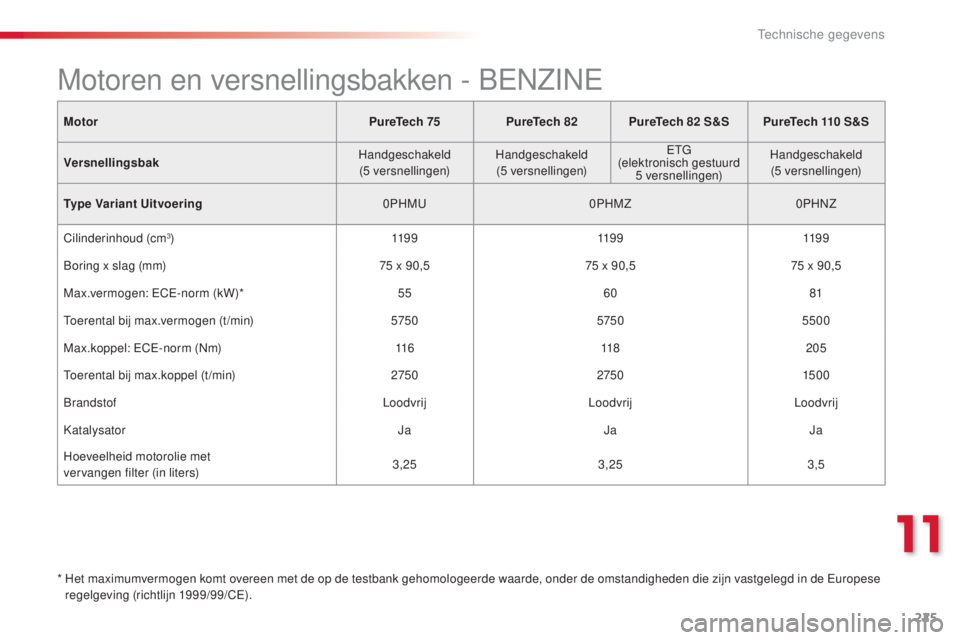

Motor PureTech 75PureTech 82PureTech 82 S&SPureTech 110 S&S
Versnellingsbak Handgeschakeld
(5


versnellingen)Handgeschakeld
(5


versnellingen)
e
t
G
(

elektronisch gestuurd 5


versnellingen)Handgeschakeld
(5


versnellingen)
Type Variant Uitvoering 0PHM
u0

PHMZ0PH
nZ
C

ilinderinhoud (cm
3) 11 9 911 9 911 9 9
bo

ring x slag (mm) 75
x 90,575
x 90,575
x 90,5
Max.vermogen:
e
Ce-
norm (kW)* 5560 81
to

erental bij max.vermogen (t/min) 575057505500
Max.koppel:
e
Ce-

norm (
nm
) 11 6 118205
to

erental bij max.koppel (t/min) 27502750150 0
br

andstof LoodvrijLoodvrijLoodvrij
k

atalysator
j
a
j
a
j
a
Hoeveelheid motorolie met
vervangen filter (in liters) 3,25
3,25 3,5
*

H

et maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de e
u
ropese
regelgeving (richtlijn 1999/99/C
e)

.
Motoren en versnellingsbakken - benZ In e
11
technische gegevens

226
C4-cactus_nl_Chap11_caracteristiques-techniques_ed02-2014
M otorPureTech 75PureTech 82PureTech 82 S&SPureTech 110 S&S
Versnellingsbak handgeschakeld
(5


versnellingen)handgeschakeld
(5


versnellingen)
etG
(
elektronisch gestuurd 5


versnellingen)handgeschakeld
(5 versnellingen)
Type Variant Uitvoering 0PHM
u0

PHMZ 0PH
nZ
-


L

edig gewicht 965965 9751020
-

G

ewicht rijklaar* 10401040 10501095
-

M

aximum technisch toegestane massa
totaal 150 0
150 0 15101555
-
M

aximum toegestaan treingewicht
h

elling max. 12% 19 0 0
19 0 0 19102155
-
A

anhanger geremd**
h

elling max. 10% of 12% 720
720 725825
-
A

anhanger ongeremd** 520520 525545
-
A

anbevolen kogeldruk (trekhaak) 55555555
Gewichten en aanhangergewichten (in kg) - benZ In e
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het opgegeven aanhangergewicht
d ient voor elke extra 1000 meter met 10% te worden verminderd.
ri

jd bij het trekken van een aanhanger nooit harder dan 100 km/h of de plaatselijk geldende snelheidslimiet (in n
e
derland wettelijk 90 km/h).
bi

j hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37°C
bedraagt, moet het treingewicht worden verminderd.
* Het gewicht rijklaar staat gelijk aan het ledig gewicht + bestuurder (75
kg).
** Maximale waarde aanhanger binnen max. toegestaan treingewicht.
technische gegevens

227
C4-cactus_nl_Chap11_caracteristiques-techniques_ed02-2014

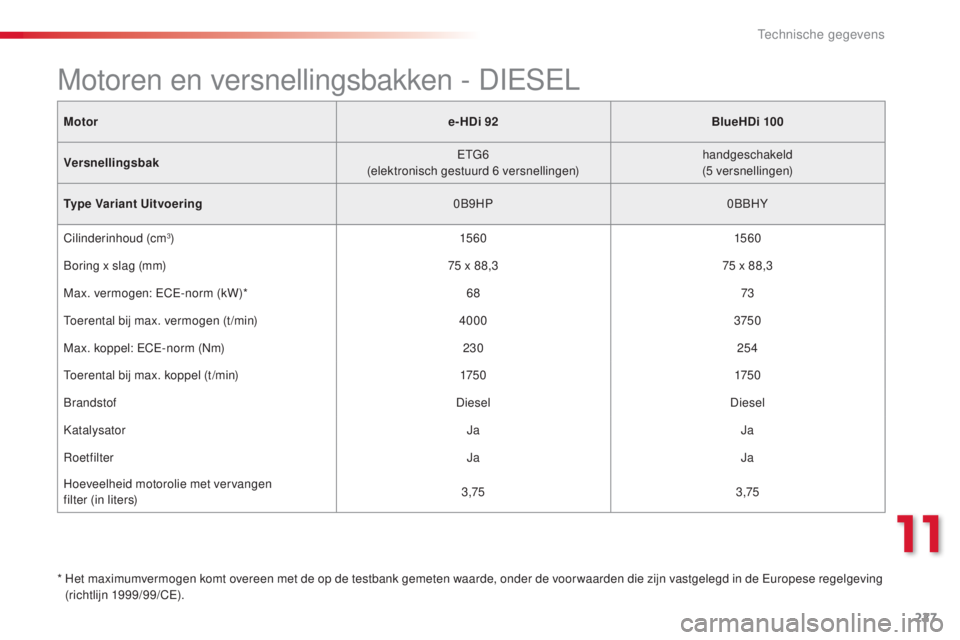

Motore-HDi 92BlueHDi 100
Versnellingsbak
e
t
G
6
(elektronisch gestuurd 6


versnellingen)handgeschakeld
(5


versnellingen)
Type Variant Uitvoering 0
b

9HP0
b

b HY
Cilinderinhoud (cm
3) 15 6 015 6 0
bo

ring x slag (mm) 75
x 88,375
x 88,3
Max. vermogen:
e
Ce-
norm (kW)* 6873
to

erental bij max. vermogen (t/min) 40003750
Max. koppel:
e
Ce-

norm (
nm
) 230 254
to

erental bij max. koppel (t /min) 175 0175 0
br

andstof DieselDiesel
k

atalysator
j
a
j
a
ro

etfilter
j
a
j
a
Hoeveelheid motorolie met vervangen
filter (in liters) 3,75
3,75
*

H

et maximumvermogen komt overeen met de op de testbank gemeten waarde, onder de voor waarden die zijn vastgelegd in de e
u
ropese regelgeving
(richtlijn 1999/99/C
e)

.
Motoren en versnellingsbakken - DIe seL
11
technische gegevens

228
C4-cactus_nl_Chap11_caracteristiques-techniques_ed02-2014

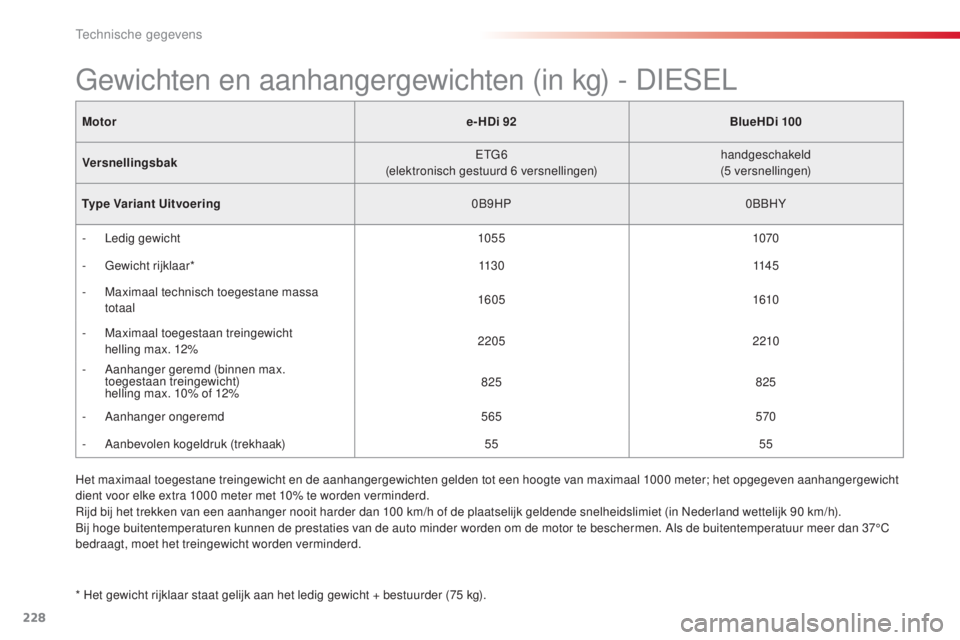

Motore-HDi 92BlueHDi 100
Versnellingsbak
e
t
G
6
(elektronisch gestuurd 6


versnellingen)handgeschakeld
(5


versnellingen)
Type Variant Uitvoering 0
b

9HP0
b

b HY
-

L
edig gewicht 10551070
-

G
ewicht rijklaar* 113 0114 5
-

M
aximaal technisch toegestane massa
totaal 1605
1610
-
M

aximaal toegestaan treingewicht
h

elling max. 12% 2205
2210
-
A

anhanger geremd (binnen max.
toegestaan treingewicht)
h

elling max. 10% of 12% 825
825
-
A

anhanger ongeremd 565570
-
A

anbevolen kogeldruk (trekhaak) 5555
Gewichten en aanhangergewichten (in kg) - DIeseL
* Het gewicht rijklaar staat gelijk aan het ledig gewicht + bestuurder (75 kg).
H et maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het opgegeven aanhangergewicht
dient voor elke extra 1000 meter met 10% te worden verminderd.
ri

jd bij het trekken van een aanhanger nooit harder dan 100 km/h of de plaatselijk geldende snelheidslimiet (in n
e
derland wettelijk 90 km/h).
bi

j hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37°C
bedraagt, moet het treingewicht worden verminderd.
technische gegevens
