CITROEN C4 CACTUS 2015 Omistajan Käsikirjat (in Finnish)

129
C4-cactus_fi_Chap07_securite_ed02-2014

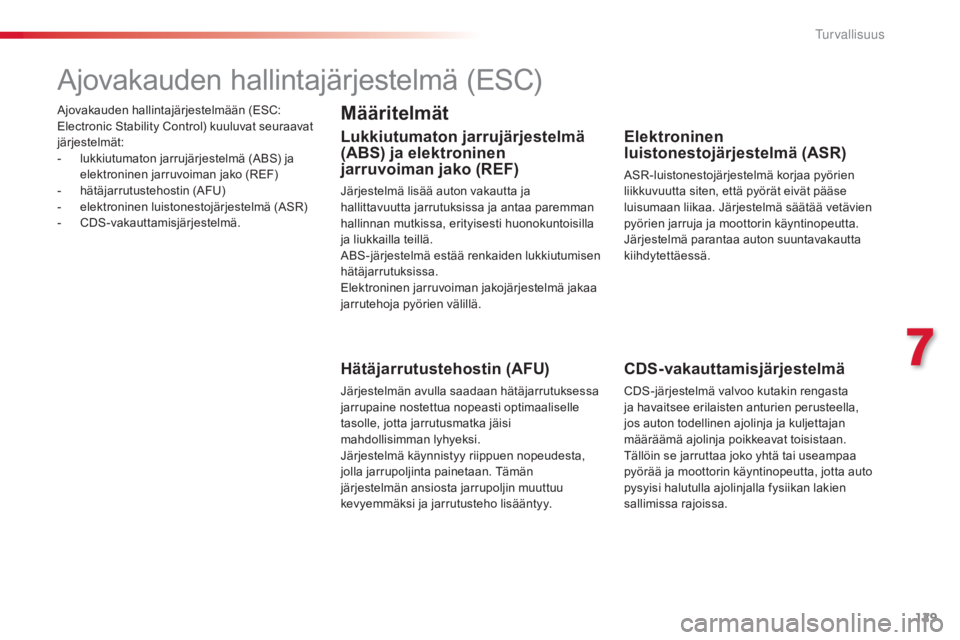

Ajovakauden hallintajärjestelmään (ESC:
Electronic Stability Control) kuuluvat seuraavat
järjestelmät:
-
lu
kkiutumaton jarrujärjestelmä (ABS) ja
elektroninen jarruvoiman jako (REF)
-
hät

äjarrutustehostin (AFU)
-
el

ektroninen luistonestojärjestelmä (ASR)
-
CD

S-vakauttamisjärjestelmä.
Ajovakauden hallintajärjestelmä (ESC)
Määritelmät
Lukkiutumaton jarrujärjestelmä
(ABS) ja elektroninen
jarruvoiman jako (REF)
Järjestelmä lisää auton vakautta ja
hallittavuutta jarrutuksissa ja antaa paremman
hallinnan mutkissa, erityisesti huonokuntoisilla
ja liukkailla teillä.
ABS-järjestelmä estää renkaiden lukkiutumisen
hätäjarrutuksissa.
Elektroninen jarruvoiman jakojärjestelmä jakaa
jarrutehoja pyörien välillä.
Hätäjarrutustehostin (AFU)
Järjestelmän avulla saadaan hätäjarrutuksessa
jarrupaine nostettua nopeasti optimaaliselle
tasolle, jotta jarrutusmatka jäisi
mahdollisimman lyhyeksi.
Järjestelmä käynnistyy riippuen nopeudesta,
jolla jarrupoljinta painetaan. Tämän
järjestelmän ansiosta jarrupoljin muuttuu
kevyemmäksi ja jarrutusteho lisääntyy.
Elektroninen
luistonestojärjestelmä (ASR)
ASR-luistonestojärjestelmä korjaa pyörien
liikkuvuutta siten, että pyörät eivät pääse
luisumaan liikaa. Järjestelmä säätää vetävien
pyörien jarruja ja moottorin käyntinopeutta.
Järjestelmä parantaa auton suuntavakautta
kiihdytettäessä.
CDS-vakauttamisjärjestelmä
CDS-järjestelmä valvoo kutakin rengasta
ja havaitsee erilaisten anturien perusteella,
jos auton todellinen ajolinja ja kuljettajan
määräämä ajolinja poikkeavat toisistaan.
Tällöin se jarruttaa joko yhtä tai useampaa
pyörää ja moottorin käyntinopeutta, jotta auto
pysyisi halutulla ajolinjalla fysiikan lakien
sallimissa rajoissa.
7
T

130
C4-cactus_fi_Chap07_securite_ed02-2014
Jos oheinen merkkivalo sekä
STOP-merkkivalo syttyvät
yhtä aikaa, ja samalla kuuluu
varoitusmerkkiääni ja näyttöön tulee
viesti, kyseessä on elektronisen
jarruvoimanjakojärjestelmän (REF)
toimintahäiriö. Jos autolla jarrutetaan
tällöin, auton hallinta voidaan menettää.

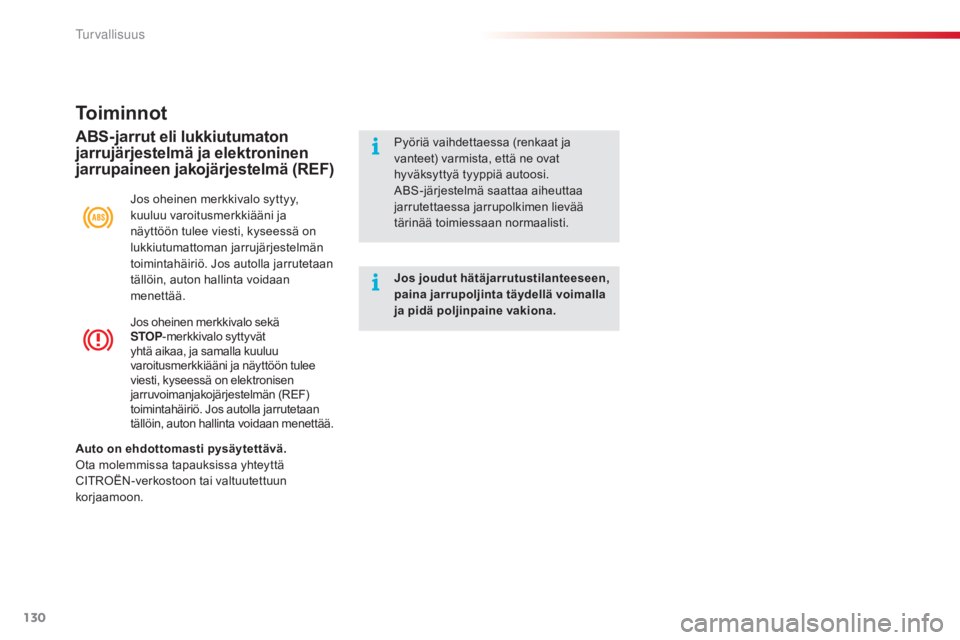

Toiminnot
Jos oheinen merkkivalo syttyy,
kuuluu varoitusmerkkiääni ja
näyttöön tulee viesti, kyseessä on
lukkiutumattoman jarrujärjestelmän
toimintahäiriö. Jos autolla jarrutetaan
tällöin, auton hallinta voidaan
menettää.
ABS-jarrut eli lukkiutumaton
jarrujärjestelmä ja elektroninen
jarrupaineen jakojärjestelmä (REF)Pyöriä vaihdettaessa (renkaat ja
vanteet) varmista, että ne ovat
hyväksyttyä tyyppiä autoosi.
ABS-järjestelmä saattaa aiheuttaa
jarrutettaessa jarrupolkimen lievää
tärinää toimiessaan normaalisti.
Jos joudut hätäjarrutustilanteeseen,
paina jarrupoljinta täydellä voimalla
ja pidä poljinpaine vakiona.
Auto on ehdottomasti pysäytettävä.
Ota molemmissa tapauksissa yhteyttä
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Turvallisuus

131
C4-cactus_fi_Chap07_securite_ed02-2014

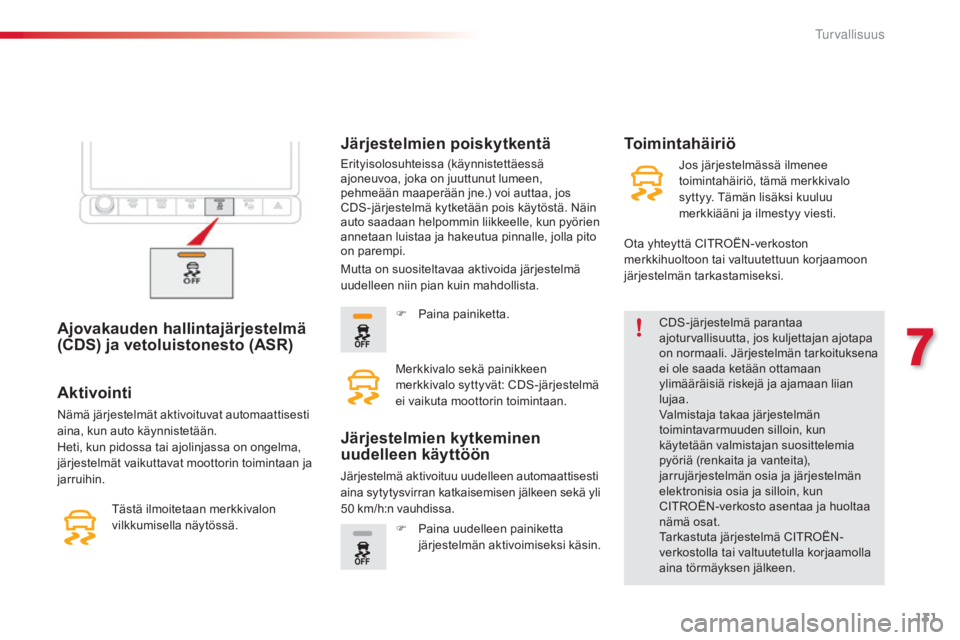

Ajovakauden hallintajärjestelmä
(CDS) ja vetoluistonesto (ASR)CDS-järjestelmä parantaa
ajoturvallisuutta, jos kuljettajan ajotapa
on normaali. Järjestelmän tarkoituksena
ei ole saada ketään ottamaan
ylimääräisiä riskejä ja ajamaan liian
lujaa.
Valmistaja takaa järjestelmän
toimintavarmuuden silloin, kun
käytetään valmistajan suosittelemia
pyöriä (renkaita ja vanteita),
jarrujärjestelmän osia ja järjestelmän
elektronisia osia ja silloin, kun
CITROËN-verkosto asentaa ja huoltaa
nämä osat.
Tarkastuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla
aina törmäyksen jälkeen.
Aktivointi
Nämä järjestelmät aktivoituvat automaattisesti
aina, kun auto käynnistetään.
Heti, kun pidossa tai ajolinjassa on ongelma,
järjestelmät vaikuttavat moottorin toimintaan ja
jarruihin.
Järjestelmien poiskytkentä
Erityisolosuhteissa (käynnistettäessä
ajoneuvoa, joka on juuttunut lumeen,
pehmeään maaperään jne.) voi auttaa, jos
CDS-järjestelmä kytketään pois käytöstä. Näin
auto saadaan helpommin liikkeelle, kun pyörien
annetaan luistaa ja hakeutua pinnalle, jolla pito
on parempi.
Tästä ilmoitetaan merkkivalon
vilkkumisella näytössä.
Toimintahäiriö
Mutta on suositeltavaa aktivoida järjestelmä
uudelleen niin pian kuin mahdollista. F
Pai

na painiketta.
Merkkivalo sekä painikkeen
merkkivalo syttyvät: CDS-järjestelmä
ei vaikuta moottorin toimintaan.
Järjestelmien kytkeminen
uudelleen käyttöön
Järjestelmä aktivoituu uudelleen automaattisesti
aina sytytysvirran katkaisemisen jälkeen sekä yli
50
k
m/h:n vauhdissa. F
Pa

ina uudelleen painiketta
järjestelmän aktivoimiseksi käsin. Jos järjestelmässä ilmenee
toimintahäiriö, tämä merkkivalo
syttyy. Tämän lisäksi kuuluu
merkkiääni ja ilmestyy viesti.
Ota yhteyttä CITROËN-verkoston
merkkihuoltoon tai valtuutettuun korjaamoon
järjestelmän tarkastamiseksi.
7
T

132
C4-cactus_fi_Chap07_securite_ed02-2014

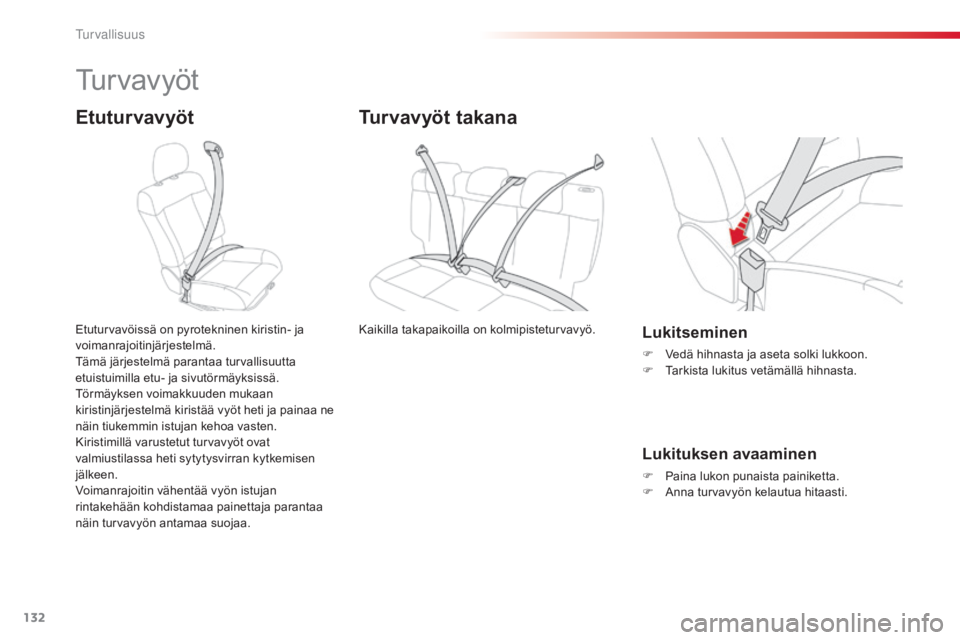

Tu r v a v y ö t
Etuturvavyöt
Etuturvavöissä on pyrotekninen kiristin- ja
voimanrajoitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuutta
etuistuimilla etu- ja sivutörmäyksissä.
Törmäyksen voimakkuuden mukaan
kiristinjärjestelmä kiristää vyöt heti ja painaa ne
näin tiukemmin istujan kehoa vasten.
Kiristimillä varustetut turvavyöt ovat
valmiustilassa heti sytytysvirran kytkemisen
jälkeen.
Voimanrajoitin vähentää vyön istujan
rintakehään kohdistamaa painettaja parantaa
näin turvavyön antamaa suojaa.Lukitseminen
F Vedä hihnasta ja aseta solki lukkoon.
F Tar kista lukitus vetämällä hihnasta.
Lukituksen avaaminen
F Paina lukon punaista painiketta.
F An na turvavyön kelautua hitaasti.
Turvavyöt takana
Kaikilla takapaikoilla on kolmipisteturvavyö.
T

133
C4-cactus_fi_Chap07_securite_ed02-2014

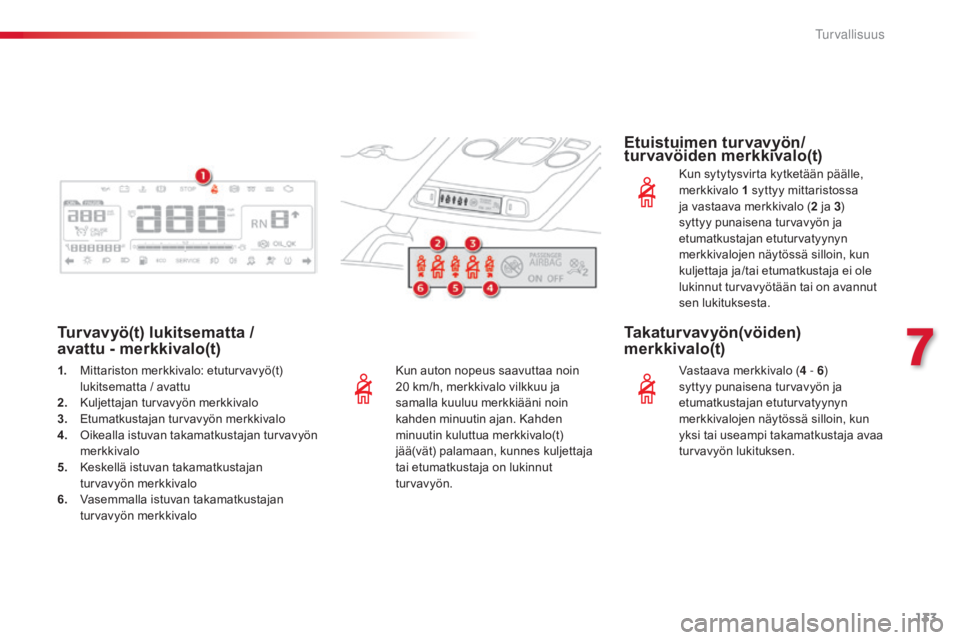

Kun auton nopeus saavuttaa noin
20 km/h, merkkivalo vilkkuu ja
samalla kuuluu merkkiääni noin
kahden minuutin ajan. Kahden
minuutin kuluttua merkkivalo(t)
jää(vät) palamaan, kunnes kuljettaja
tai etumatkustaja on lukinnut
tur vavyön.
Turvavyö(t) lukitsematta /
avattu - merkkivalo(t) Etuistuimen turvavyön/
turvavöiden merkkivalo(t)
Kun sytytysvirta kytketään päälle,
merkkivalo
1 s
yttyy mittaristossa
ja vastaava merkkivalo ( 2
j

a 3)
syttyy punaisena turvavyön ja
etumatkustajan etuturvatyynyn
merkkivalojen näytössä silloin, kun
kuljettaja ja/tai etumatkustaja ei ole
lukinnut turvavyötään tai on avannut
sen lukituksesta.
1.
Mi

ttariston merkkivalo: etuturvavyö(t)
lukitsematta / avattu
2.
Ku

ljettajan turvavyön merkkivalo
3.
Et

umatkustajan turvavyön merkkivalo
4.
Oik

ealla istuvan takamatkustajan turvavyön
merkkivalo
5.
Ke

skellä istuvan takamatkustajan
turvavyön merkkivalo
6.
Va

semmalla istuvan takamatkustajan
turvavyön merkkivalo
Takaturvavyön(vöiden)
merkkivalo(t)
Vastaava merkkivalo ( 4 - 6)
syttyy punaisena turvavyön ja
etumatkustajan etuturvatyynyn
merkkivalojen näytössä silloin, kun
yksi tai useampi takamatkustaja avaa
turvavyön lukituksen.
7
Turvallisuus

134
C4-cactus_fi_Chap07_securite_ed02-2014

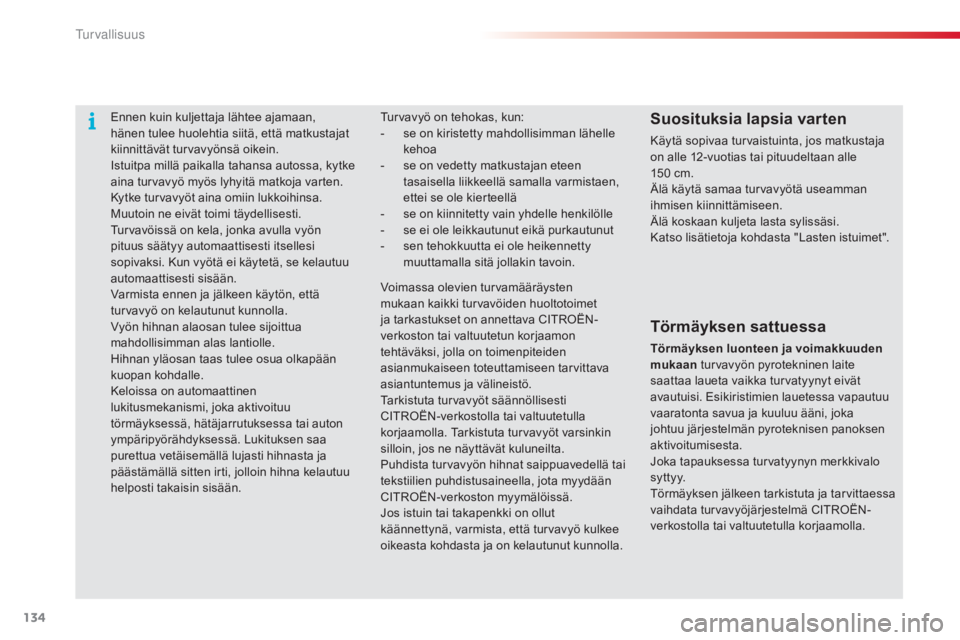

Ennen kuin kuljettaja lähtee ajamaan,
hänen tulee huolehtia siitä, että matkustajat
kiinnittävät turvavyönsä oikein.
Istuitpa millä paikalla tahansa autossa, kytke
aina turvavyö myös lyhyitä matkoja varten.
Kytke turvavyöt aina omiin lukkoihinsa.
Muutoin ne eivät toimi täydellisesti.
Turvavöissä on kela, jonka avulla vyön
pituus säätyy automaattisesti itsellesi
sopivaksi. Kun vyötä ei käytetä, se kelautuu
automaattisesti sisään.
Varmista ennen ja jälkeen käytön, että
turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittua
mahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olkapään
kuopan kohdalle.
Keloissa on automaattinen
lukitusmekanismi, joka aktivoituu
törmäyksessä, hätäjarrutuksessa tai auton
ympäripyörähdyksessä. Lukituksen saa
purettua vetäisemällä lujasti hihnasta ja
päästämällä sitten irti, jolloin hihna kelautuu
helposti takaisin sisään.Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos matkustaja
on alle 12-vuotias tai pituudeltaan alle
150
c
m.
Älä käytä samaa turvavyötä useamman
ihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.
Katso lisätietoja kohdasta "Lasten istuimet".
Turvavyö on tehokas, kun:
- se o
n kiristetty mahdollisimman lähelle
kehoa
-
se o

n vedetty matkustajan eteen
tasaisella liikkeellä samalla varmistaen,
ettei se ole kierteellä
-
se o

n kiinnitetty vain yhdelle henkilölle
-
se e

i ole leikkautunut eikä purkautunut
-
se

n tehokkuutta ei ole heikennetty
muuttamalla sitä jollakin tavoin.
Törmäyksen sattuessa
Törmäyksen luonteen ja voimakkuuden
mukaan turvavyön pyrotekninen laite
saattaa laueta vaikka turvatyynyt eivät
avautuisi. Esikiristimien lauetessa vapautuu
vaaratonta savua ja kuuluu ääni, joka
johtuu järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Joka tapauksessa turvatyynyn merkkivalo
syttyy.
Törmäyksen jälkeen tarkistuta ja tarvittaessa
vaihdata turvavyöjärjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.
Voimassa olevien turvamääräysten
mukaan kaikki turvavöiden huoltotoimet
ja tarkastukset on annettava CITROËN-
verkoston tai valtuutetun korjaamon
tehtäväksi, jolla on toimenpiteiden
asianmukaiseen toteuttamiseen tarvittava
asiantuntemus ja välineistö.
Tarkistuta turvavyöt säännöllisesti
CITROËN-verkostolla tai valtuutetulla
korjaamolla. Tarkistuta turvavyöt varsinkin
silloin, jos ne näyttävät kuluneilta.
Puhdista turvavyön hihnat saippuavedellä tai
tekstiilien puhdistusaineella, jota myydään
CITROËN-verkoston myymälöissä.
Jos istuin tai takapenkki on ollut
käännettynä, varmista, että turvavyö kulkee
oikeasta kohdasta ja on kelautunut kunnolla.
T

135
C4-cactus_fi_Chap07_securite_ed02-2014

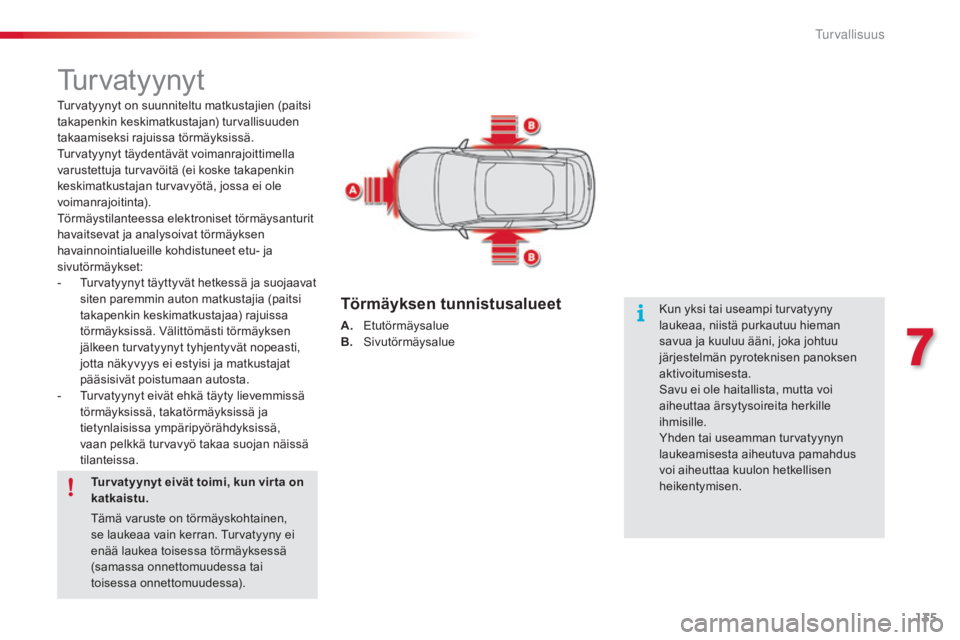

Turvatyynyt
Turvatyynyt on suunniteltu matkustajien (paitsi
takapenkin keskimatkustajan) turvallisuuden
takaamiseksi rajuissa törmäyksissä.
Turvatyynyt täydentävät voimanrajoittimella
varustettuja turvavöitä (ei koske takapenkin
keskimatkustajan turvavyötä, jossa ei ole
voimanrajoitinta).
Törmäystilanteessa elektroniset törmäysanturit
havaitsevat ja analysoivat törmäyksen
havainnointialueille kohdistuneet etu- ja
sivutörmäykset:
-
Tu
rvatyynyt täyttyvät hetkessä ja suojaavat
siten paremmin auton matkustajia (paitsi
takapenkin keskimatkustajaa) rajuissa
törmäyksissä. Välittömästi törmäyksen
jälkeen turvatyynyt tyhjentyvät nopeasti,
jotta näkyvyys ei estyisi ja matkustajat
pääsisivät poistumaan autosta.
-
Tu

rvatyynyt eivät ehkä täyty lievemmissä
törmäyksissä, takatörmäyksissä ja
tietynlaisissa ympäripyörähdyksissä,
vaan pelkkä turvavyö takaa suojan näissä
tilanteissa.
Tur vatyynyt eivät toimi, kun vir ta on
katkaistu.
Tämä varuste on törmäyskohtainen,
se laukeaa vain kerran. Turvatyyny ei
enää laukea toisessa törmäyksessä
(samassa onnettomuudessa tai
toisessa onnettomuudessa). Kun yksi tai useampi turvatyyny
laukeaa, niistä purkautuu hieman
savua ja kuuluu ääni, joka johtuu
järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Savu ei ole haitallista, mutta voi
aiheuttaa ärsytysoireita herkille
ihmisille.
Yhden tai useamman turvatyynyn
laukeamisesta aiheutuva pamahdus
voi aiheuttaa kuulon hetkellisen
heikentymisen.
Törmäyksen tunnistusalueet
A. Etutörmäysalue
B. Sivu törmäysalue
7
T

136
C4-cactus_fi_Chap07_securite_ed02-2014
Etumatkustajan turvatyynyn
toiminnanesto
Vain matkustajan etuturvatyyny voidaan
poistaa toiminnasta.
F
Kun s
ytytysvir ta on katkaistu , työnnä
virta-avain matkustajan turvatyynyn
toiminnaneston kytkimeen.
F
Kä

ännä se asentoon OFF .
F
Ve

dä avain sitten ulos tässä asennossa.Tämä merkkivalo syttyy turvavöiden
merkkivalojen näytössä, kun
sytytysvirta kytkeytyy. Se palaa niin
kauan kuin turvatyynyn toiminta on
estetty. Etumatkustajan etuturvatyyny
on ehdottomasti kytkettävä pois
toiminnasta, jos lasten turvaistuin
kiinnitetään etuistuimelle selkä
menosuuntaan.
Jos näin ei tehdä, lapsi voi saada
vakavia vammoja tai menettää
henkensä turvatyynyn lauetessa.
Etumatkustajan turvatyynyn
uudelleenaktivointi
Heti kun selkä menosuuntaan kiinnitetty

lastenistuin poistetaan etuistuimelta, sytytysvirta
katkaistuna , käännä kytkin asentoon ON .
Tällöin turvatyyny aktivoituu jälleen ja suojaa
etumatkustajaa törmäystilanteessa.
Etuturvatyynyt
Turvatyynyjen laukeaminen
Mikäli etumatkustajan turvatyynyn toimintaa ei
ole estetty, turvatyynyt laukeavat voimakkaassa
etutörmäyksessä, joka kohdistuu kokonaan tai
osittain etutörmäysalueelle A vaakatasossa
olevan auton pitkittäisakselin suuntaisesti
edestä taaksepäin.
Etuturvatyyny aukeaa etumatkustajan pään
sekä rintakehän alueen ja kojelaudan väliin,
kuljettajan puolella pään sekä rintakehän
alueen ja ohjauspyörän väliin ja vaimentaa
kehon iskeytymistä eteenpäin. Järjestelmä, joka suojelee voimakkaassa
etutörmäyksessä kuljettajaa ja etumatkustajaa
sekä rajoittaa pään ja rintakehän
vammautumisen riskiä.
Kuljettajan turvatyyny sijaitsee ohjauspyörän
keskiössä ja etumatkustajan turvatyyny
katossa, jolloin hansikaslokerolle jää enemmän
tilaa.
Kun sytytysvirta kytkeytyy, tämä
merkkivalo palaa turvavöiden
merkkivalojen näytössä noin
minuutin ajan merkiksi siitä, että
etumatkustajan etuturvatyyny on
aktivoitu.
turvallisuus

137
C4-cactus_fi_Chap07_securite_ed02-2014
Jos tämä merkkivalo vilkkuu, ota
viipymättä yhteys CITROËN-
verkostoon tai valtuutettuun
korjaamoon. On mahdollista, että
etumatkustajan etuturvatyyny ei laukea
edes voimakkaassa törmäyksessä.

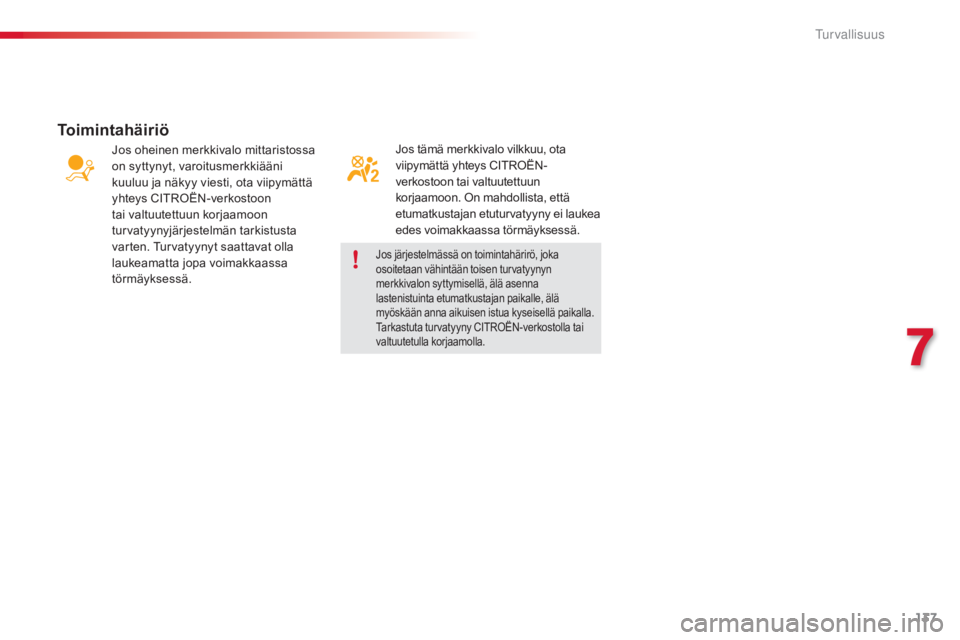

Toimintahäiriö
Jos oheinen merkkivalo mittaristossa
on syttynyt, varoitusmerkkiääni
kuuluu ja näkyy viesti, ota viipymättä
yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon
turvatyynyjärjestelmän tarkistusta
varten. Turvatyynyt saattavat olla
laukeamatta jopa voimakkaassa
törmäyksessä.
Jos järjestelmässä on toimintahärirö, joka
osoitetaan vähintään toisen turvatyynyn
merkkivalon syttymisellä, älä asenna
lastenistuinta etumatkustajan paikalle, älä
myöskään anna aikuisen istua kyseisellä paikalla.
Tarkastuta turvatyyny CITROËN-verkostolla tai
valtuutetulla korjaamolla.
7
T

138
C4-cactus_fi_Chap07_securite_ed02-2014

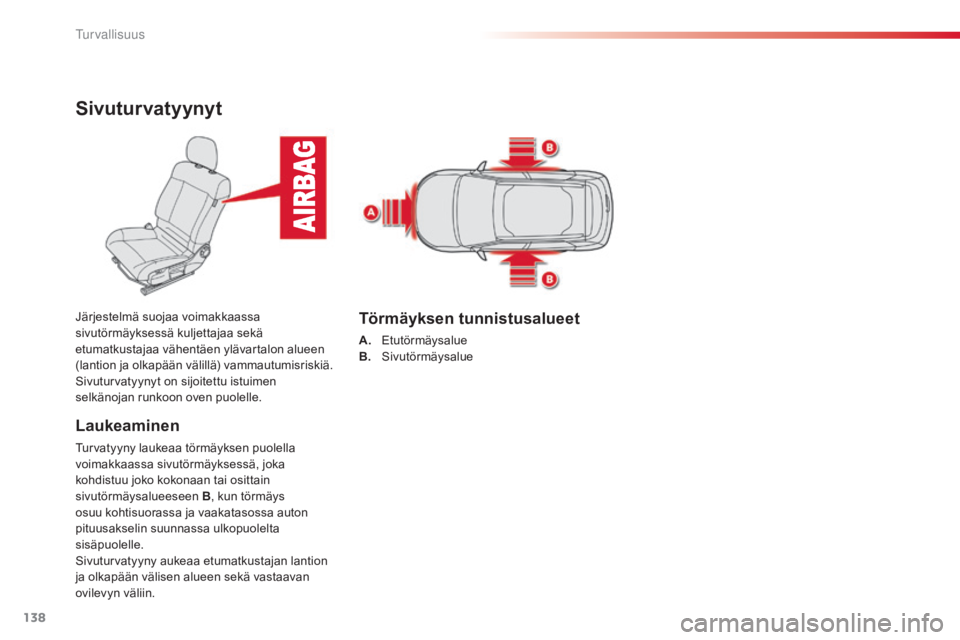

Sivuturvatyynyt
Laukeaminen
Turvatyyny laukeaa törmäyksen puolella
voimakkaassa sivutörmäyksessä, joka
kohdistuu joko kokonaan tai osittain
sivutörmäysalueeseen B, kun törmäys
osuu kohtisuorassa ja vaakatasossa auton
pituusakselin suunnassa ulkopuolelta
sisäpuolelle.
Sivuturvatyyny aukeaa etumatkustajan lantion
ja olkapään välisen alueen sekä vastaavan
ovilevyn väliin. Järjestelmä suojaa voimakkaassa
sivutörmäyksessä kuljettajaa sekä
etumatkustajaa vähentäen ylävartalon alueen
(lantion ja olkapään välillä) vammautumisriskiä.
Sivuturvatyynyt on sijoitettu istuimen
selkänojan runkoon oven puolelle.
Törmäyksen tunnistusalueet
A. Etutörmäysalue
B. Sivu törmäysalue
T
