CITROEN C4 CACTUS 2015 Omistajan Käsikirjat (in Finnish)

149
C4-cactus_fi_Chap08_securite-enfants_ed02-2014

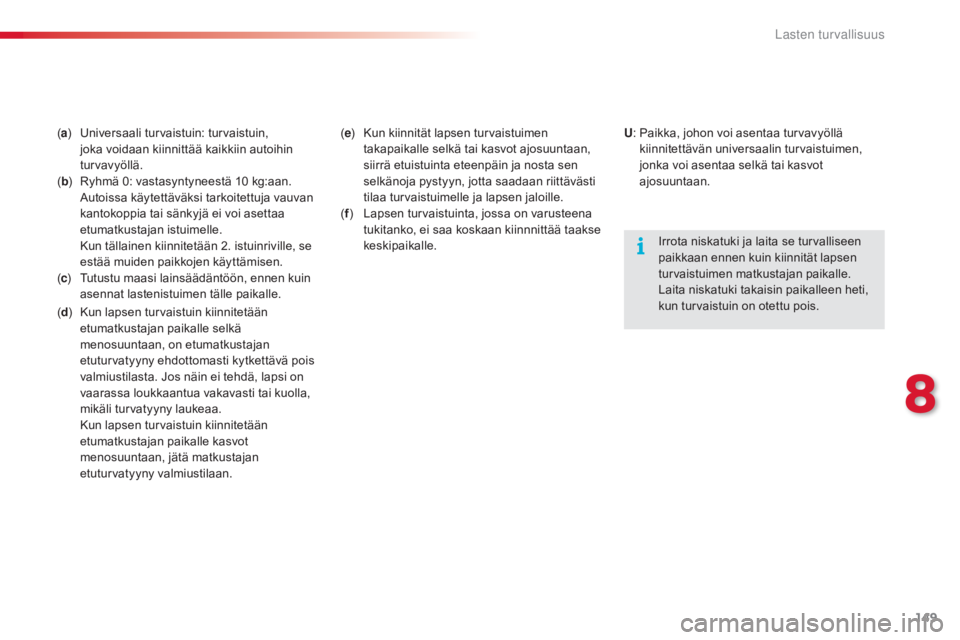

(a ) Universaali turvaistuin: turvaistuin,
j
oka voidaan kiinnittää kaikkiin autoihin
turvavyöllä.
( b )



Ry
hmä 0: vastasyntyneestä 10
k
g:aan.
Autoissa käytettäväksi tarkoitettuja vauvan
kantokoppia tai sänkyjä ei voi asettaa
etumatkustajan istuimelle.
Ku

n tällainen kiinnitetään 2. istuinriville, se
estää muiden paikkojen käyttämisen.
( c )



Tu
tustu maasi lainsäädäntöön, ennen kuin
asennat lastenistuimen tälle paikalle. Irrota niskatuki ja laita se turvalliseen
paikkaan ennen kuin kiinnität lapsen
turvaistuimen matkustajan paikalle.
Laita niskatuki takaisin paikalleen heti,
kun turvaistuin on otettu pois.
U
: Pa ikka, johon voi asentaa turvavyöllä
kiinnitettävän universaalin turvaistuimen,
jonka voi asentaa selkä tai kasvot
ajosuuntaan.
( d )



Ku
n lapsen turvaistuin kiinnitetään
etumatkustajan paikalle selkä
menosuuntaan, on etumatkustajan
etuturvatyyny ehdottomasti kytkettävä pois
valmiustilasta. Jos näin ei tehdä, lapsi on
vaarassa loukkaantua vakavasti tai kuolla,
mikäli turvatyyny laukeaa.
Ku

n lapsen turvaistuin kiinnitetään
etumatkustajan paikalle kasvot
menosuuntaan, jätä matkustajan
etuturvatyyny valmiustilaan. (
e ) Ku n kiinnität lapsen turvaistuimen
takapaikalle selkä tai kasvot ajosuuntaan,
siirrä etuistuinta eteenpäin ja nosta sen
selkänoja pystyyn, jotta saadaan riittävästi
tilaa turvaistuimelle ja lapsen jaloille.
( f )



La
psen turvaistuinta, jossa on varusteena
tukitanko, ei saa koskaan kiinnnittää taakse
keskipaikalle.
8
Lasten turvallisuus

150
C4-cactus_fi_Chap08_securite-enfants_ed02-2014
Autoosi voidaan kiinnittää lasten turvaistuin
viimeisimpien ISOFIX-määräysten mukaisesti.
Alla esitellyt istuimet on varustettu määräysten
mukaisilla ISOFIX-kiinnityslenkeillä.

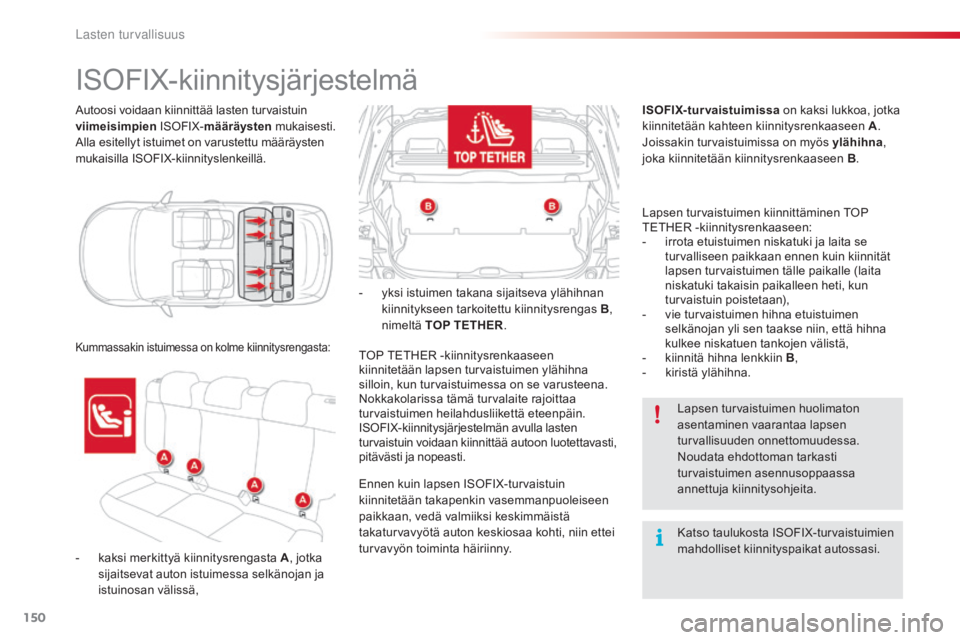

ISOFIX-kiinnitysjärjestelmä
Kummassakin istuimessa on kolme kiinnitysrengasta:
- yksi istuimen takana sijaitseva ylähihnan
k iinnitykseen tarkoitettu kiinnitysrengas B,
nimeltä TOP TETHER .
TOP TETHER -kiinnitysrenkaaseen
kiinnitetään lapsen turvaistuimen ylähihna
silloin, kun turvaistuimessa on se varusteena.
Nokkakolarissa tämä turvalaite rajoittaa
turvaistuimen heilahdusliikettä eteenpäin.
ISOFIX-kiinnitysjärjestelmän avulla lasten
turvaistuin voidaan kiinnittää autoon luotettavasti,
pitävästi ja nopeasti.
Katso taulukosta ISOFIX-turvaistuimien
mahdolliset kiinnityspaikat autossasi. Lapsen turvaistuimen huolimaton
asentaminen vaarantaa lapsen
turvallisuuden onnettomuudessa.
Noudata ehdottoman tarkasti
turvaistuimen asennusoppaassa
annettuja kiinnitysohjeita.
Ennen kuin lapsen ISOFIX-turvaistuin
kiinnitetään takapenkin vasemmanpuoleiseen
paikkaan, vedä valmiiksi keskimmäistä
takaturvavyötä auton keskiosaa kohti, niin ettei
turvavyön toiminta häiriinny. ISOFIX-turvaistuimissa
on kaksi lukkoa, jotka
kiinnitetään kahteen kiinnitysrenkaaseen A.
Joissakin turvaistuimissa on myös ylähihna ,
joka kiinnitetään kiinnitysrenkaaseen B.
Lapsen turvaistuimen kiinnittäminen TOP
TETHER -kiinnitysrenkaaseen:
-
ir
rota etuistuimen niskatuki ja laita se
turvalliseen paikkaan ennen kuin kiinnität
lapsen turvaistuimen tälle paikalle (laita
niskatuki takaisin paikalleen heti, kun
turvaistuin poistetaan),
-
vi

e turvaistuimen hihna etuistuimen
selkänojan yli sen taakse niin, että hihna
kulkee niskatuen tankojen välistä,
-
ki

innitä hihna lenkkiin B,
-
kir

istä ylähihna.
-
ka

ksi merkittyä kiinnitysrengasta A , jotka
sijaitsevat auton istuimessa selkänojan ja
istuinosan välissä,
L

151
C4-cactus_fi_Chap08_securite-enfants_ed02-2014

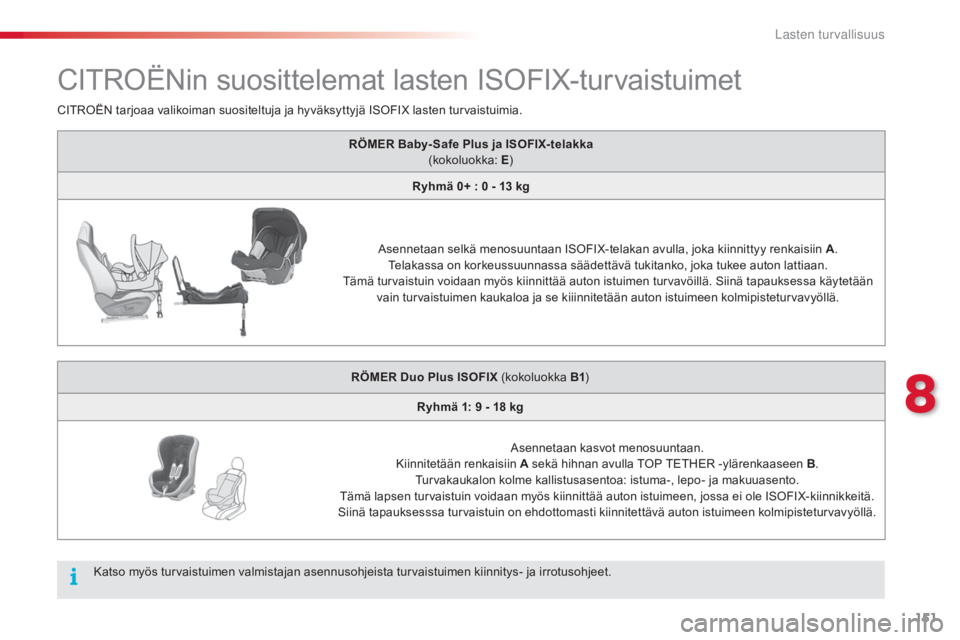

CITROËNin suosittelemat lasten ISOFIX-turvaistuimet
RÖMER Baby- Safe Plus ja ISOFIX-telakka (kokoluokka: E)
Ryhmä 0+ : 0
- 1

3
k
g
Asennetaan selkä menosuuntaan ISOFIX-telakan avulla, joka kiinnittyy renkaisiin A .
Telakassa on korkeussuunnassa säädettävä tukitanko, joka tukee auton lattiaan.
Tämä turvaistuin voidaan myös kiinnittää auton istuimen turvavöillä. Siinä tapauksessa käytetään vain turvaistuimen kaukaloa ja se kiiinnitetään auton istuimeen kolmipisteturvavyöllä.
RÖMER Duo Plus ISOFIX (kokoluokka B1)
Ryhmä 1: 9
- 1

8
k
g
Asennetaan kasvot menosuuntaan.
Kiinnitetään renkaisiin A sekä hihnan avulla TOP TETHER -ylärenkaaseen B .
Turvakaukalon kolme kallistusasentoa: istuma-, lepo- ja makuuasento.
Tämä lapsen turvaistuin voidaan myös kiinnittää auton istuimeen, jossa ei ole ISOFIX-kiinnikkeitä.
Siinä tapauksesssa turvaistuin on ehdottomasti kiinnitettävä auton istuimeen kolmipisteturvavyöllä.
CITROËN tarjoaa valikoiman suositeltuja ja hyväksyttyjä ISOFIX lasten turvaistuimia.
Katso myös turvaistuimen valmistajan asennusohjeista turvaistuimen kiinnitys- ja irrotusohjeet.
8
Lasten turvallisuus

152
C4-cactus_fi_Chap08_securite-enfants_ed02-2014

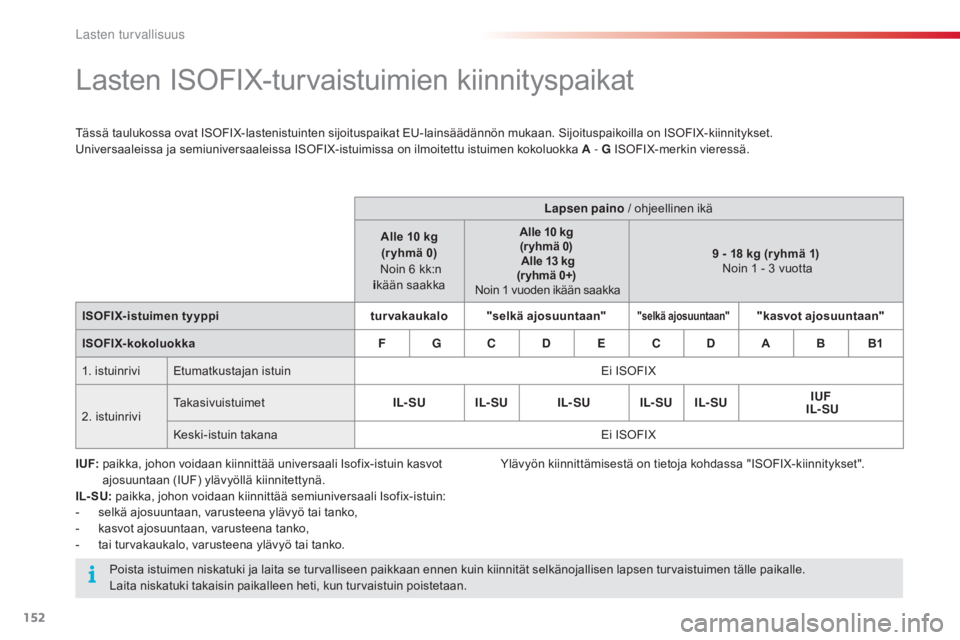

Lasten ISOFIX-turvaistuimien kiinnityspaikat
Tässä taulukossa ovat ISOFIX-lastenistuinten sijoituspaikat EU-lainsäädännön mukaan. Sijoituspaikoilla on ISOFIX-kiinnitykset.
Universaaleissa ja semiuniversaaleissa ISOFIX-istuimissa on ilmoitettu istuimen kokoluokka A - G ISOFIX-merkin vieressä.
I UF:
pa

ikka, johon voidaan kiinnittää universaali Isofix-istuin kasvot
ajosuuntaan (IUF) ylävyöllä kiinnitettynä.
IL- SU: paikka, johon voidaan kiinnittää semiuniversaali Isofix-istuin:
-
se

lkä ajosuuntaan, varusteena ylävyö tai tanko,
-
ka

svot ajosuuntaan, varusteena tanko,
-
ta

i turvakaukalo, varusteena ylävyö tai tanko. Lapsen paino
/ ohjeellinen ikä
Alle 10
k

g
(r yhmä 0)
Noin 6
k

k:n
i kään saakka Alle 10
k

g
(r yhmä 0)
Alle 13
k

g
(r yhmä 0+)
Noin 1
v

uoden ikään saakka9
- 1

8
k
g (r yhmä 1)
Noin 1
- 3 v

uotta
ISOFIX-istuimen tyyppi turvakaukalo"selkä ajosuuntaan"
"selkä ajosuuntaan""kasvot ajosuuntaan"
ISOFIX-kokoluokka F G C D E C D A BB1
1. istuinrivi Etumatkustajan istuin Ei ISOFIX
2. istuinrivi Takasivuistuimet
IL- SU IL- SU IL- SU IL- SU IL- SU IUF

IL- SU
Keski-istuin takana Ei ISOFIX
Poista istuimen niskatuki ja laita se turvalliseen paikkaan ennen kuin kiinnität selkänojallisen lapsen turvaistuimen tälle paikalle.
Laita niskatuki takaisin paikalleen heti, kun turvaistuin poistetaan. Ylävyön kiinnittämisestä on tietoja kohdassa "ISOFIX-kiinnitykset".
Lasten turvallisuus

153
C4-cactus_fi_Chap08_securite-enfants_ed02-2014

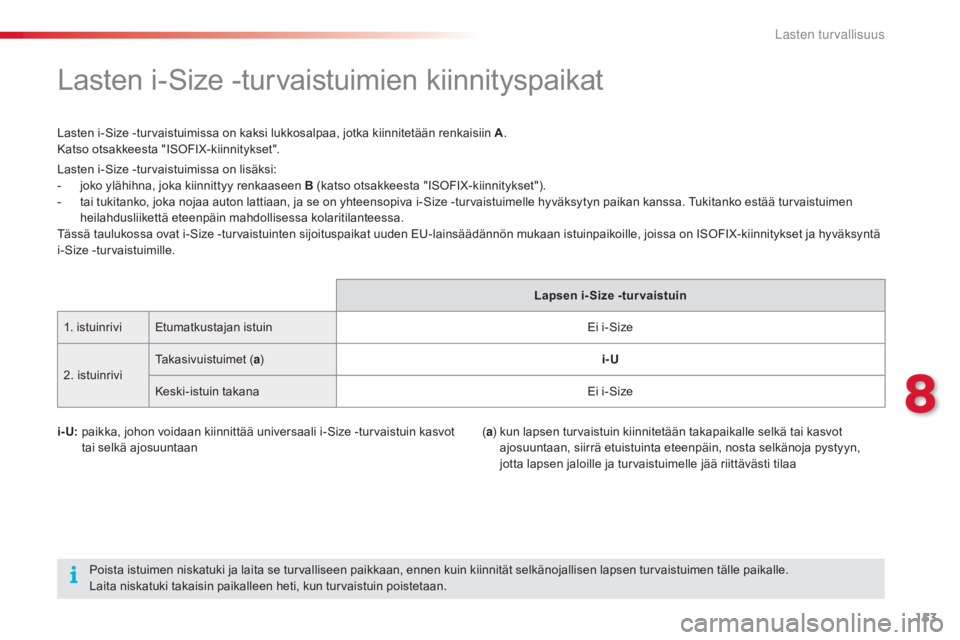

Lasten i-Size -turvaistuimien kiinnityspaikat
Lasten i-Size -turvaistuimissa on kaksi lukkosalpaa, jotka kiinnitetään renkaisiin A.
Katso otsakkeesta "ISOFIX-kiinnitykset".
i- U:
pa

ikka, johon voidaan kiinnittää universaali i-Size -turvaistuin kasvot
tai selkä ajosuuntaan
Poista istuimen niskatuki ja laita se turvalliseen paikkaan, ennen kuin kiinnität selkänojallisen lapsen turvaistuimen tälle paikalle.
Laita niskatuki takaisin paikalleen heti, kun turvaistuin poistetaan. (
a )
ku

n lapsen turvaistuin kiinnitetään takapaikalle selkä tai kasvot
ajosuuntaan, siirrä etuistuinta eteenpäin, nosta selkänoja pystyyn,
jotta lapsen jaloille ja turvaistuimelle jää riittävästi tilaa
Lasten i-Size -turvaistuimissa on lisäksi:
-
jo

ko ylähihna, joka kiinnittyy renkaaseen B (katso otsakkeesta "ISOFIX-kiinnitykset").
-
ta

i tukitanko, joka nojaa auton lattiaan, ja se on yhteensopiva i-Size -turvaistuimelle hyväksytyn paikan kanssa. Tukitanko estää turvaistuimen
heilahdusliikettä eteenpäin mahdollisessa kolaritilanteessa.
Tässä taulukossa ovat i-Size -turvaistuinten sijoituspaikat uuden EU-lainsäädännön mukaan istuinpaikoille, joissa on ISOFIX-kiinnitykset ja hyväksyntä
i-Size -turvaistuimille.
Lapsen i- Size -tur vaistuin
1. istuinrivi Etumatkustajan istuin Ei i-Size
2. istuinrivi Takasivuistuimet (
a) i-U
Keski-istuin takana Ei i-Size
8
Lasten turvallisuus

154
C4-cactus_fi_Chap08_securite-enfants_ed02-2014
Lasten turvaistuimet
Ohjeita
Istuinkorokkeen
kiinnittäminen
Turvavyön olkanauhan on oltava keskellä
lapsen olkapäätä, eikä se saa koskettaa
kaulaa.
Varmista, että turvavyön lantio-osa asettuu
lapsen reisien päälle.
CITROËN suosittelee selkänojallisen
istuinkorokkeen käyttämistä, jossa on
turvavyön ohjain olkapään kohdalla.
Turvallisuussyistä älä jätä:
-
yh
tä tai useampaa lasta yksin autoon
ilman aikuisen valvontaa
-
la

sta tai eläintä autoon, joka on
auringonpaisteessa ikkunat suljettuina
-
av

aimia autoon lasten ulottuville.
Jotta auton ovet eivät aukeaisi vahingossa,
käytä lapsilukkoa.
Älä avaa takasivuikkunoita yli kolmanneksen.
Suojaa lapset auringonsäteiltä asentamalla
takaikkunoihin sivuverhot.
Lapset etuistuimella
Kun asennat turvaistuimen kasvot
menosuuntaan, tarkista, että turvaistuimen
selkänoja on mahdollisimman lähellä auton
istuimen selkänojaa, jopa nojaa siihen, jos
mahdollista.
Auton istuimen niskatuki on poistettava
ennen selkänojallisen turvaistuimen
kiinnittämistä matkustajan paikalle.
Varmista, että niskatuki on laitettu tai
sidottu sellaiseen paikkaan, jossa se pysyy
kovassakin jarrutuksessa.
Laita niskatuki takaisin paikalleen heti, kun
lapsen turvaistuin on poistettu.
Säädökset lapsen kuljettamiseksi
etuistuimella vaihtelevat maittain. Ota selvää
sen maan voimassa olevat säädökset, jossa
ajat.
Kun turvaistuin on asennettu etuistuimelle
selkä menosuuntaan, etumatkustajan
etuturvatyyny on kytkettävä pois toiminnasta.
Jos näin ei tehdä, lapsi on vaarassa saada
vakavia vammoja tai menettää henkensä
turvatyynyn lauetessa.
Lasten turvaistuimen huolimaton
asentaminen vaarantaa lapsen
turvallisuuden törmäyksessä.
Tarkista, ettei turvavyö tai turvavyön solki ole
jäänyt turvaistuimen alle, koska se vaikuttaa
haitallisesti turvaistuimen tasapainoon.
Kiinnitä turvavyöt ja turvaistuinten vyöt
niin, että ne ovat mahdollisimman tiiviisti
lapsen kehoa vasten
. Tee näin myös lyhyitä
matkoja varten.
Kun kysymyksessä on turvavyöllä
kiinnitettävä lasten turvaistuin, tarkista,
että turvavyö on hyvin kireällä lasten
turvaistuimessa ja että se pitää lasten
turvaistuimen tukevasti paikallaan auton
istuimella. Jos matkustajan istuin on
säädettävissä, siirrä sitä tarvittaessa
eteenpäin.
Jätä takaistuimilla aina riittävästi vapaata
tilaa etuistuimen ja:
-
"s

elkä menosuuntaan" olevan lasten
turvaistuimen väliin
-
"k

asvot menosuuntaan" turvaistuimella
istuvan lapsen jalkojen välille.
Tämän vuoksi siirrä tarvittaessa
etumatkustajan istuinta eteenpäin ja nosta
myös selkänoja pystyasentoon.
L

155
C4-cactus_fi_Chap08_securite-enfants_ed02-2014

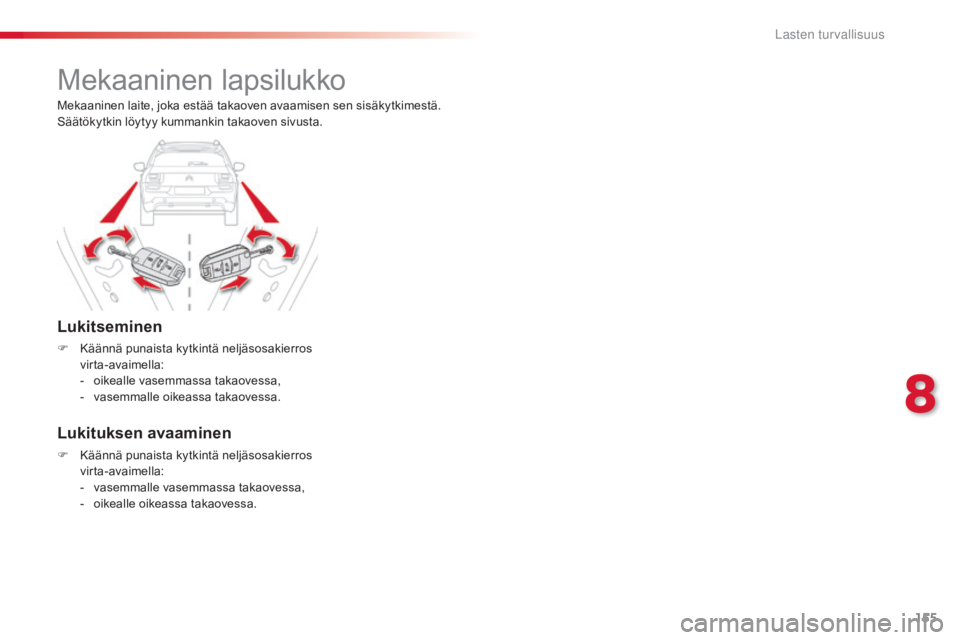

Mekaaninen lapsilukko
Lukitseminen
F Käännä punaista kytkintä neljäsosakierros
virta-avaimella:
-
oi

kealle vasemmassa takaovessa,
-
va

semmalle oikeassa takaovessa.
Lukituksen avaaminen
F Käännä punaista kytkintä neljäsosakierros
virta-avaimella:
-
va

semmalle vasemmassa takaovessa,
-
oi

kealle oikeassa takaovessa.
Mekaaninen laite, joka estää takaoven avaamisen sen sisäkytkimestä.
Säätökytkin löytyy kummankin takaoven sivusta.
8
L

156
C4-cactus_fi_Chap09_info-pratiques_ed02-2014

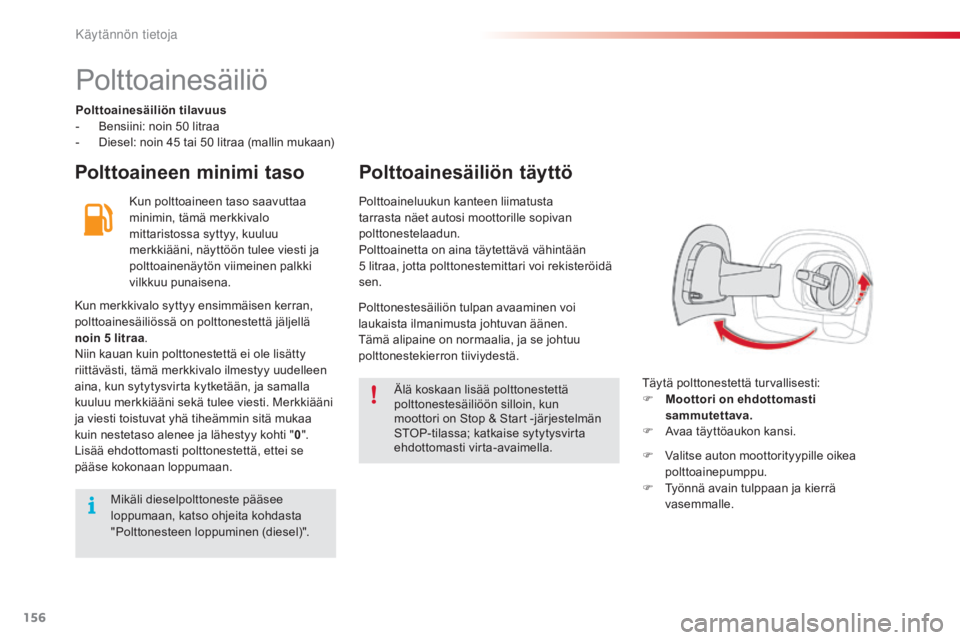

Polttoainesäiliö
Polttoainesäiliön tilavuus
- Bensiini: noin 50 l itraa
-
Di

esel: noin 45
t
ai 50
l
itraa (mallin mukaan)
Polttoaineen minimi taso Polttoainesäiliön täyttö
Kun polttoaineen taso saavuttaa
minimin, tämä merkkivalo
mittaristossa syttyy, kuuluu
merkkiääni, näyttöön tulee viesti ja
polttoainenäytön viimeinen palkki
vilkkuu punaisena.
Täytä polttonestettä turvallisesti:
F
Mo

ottori on ehdottomasti
sammutettava.
F
Av

aa täyttöaukon kansi.
Polttoaineluukun kanteen liimatusta
tarrasta näet autosi moottorille sopivan
polttonestelaadun.
Polttoainetta on aina täytettävä vähintään
5
l

itraa, jotta polttonestemittari voi rekisteröidä
sen.
Kun merkkivalo syttyy ensimmäisen kerran,
polttoainesäiliössä on polttonestettä jäljellä
noin 5
l

itraa .
Niin kauan kuin polttonestettä ei ole lisätty
riittävästi, tämä merkkivalo ilmestyy uudelleen
aina, kun sytytysvirta kytketään, ja samalla
kuuluu merkkiääni sekä tulee viesti. Merkkiääni
ja viesti toistuvat yhä tiheämmin sitä mukaa
kuin nestetaso alenee ja lähestyy kohti " 0".
Lisää ehdottomasti polttonestettä, ettei se
pääse kokonaan loppumaan. Polttonestesäiliön tulpan avaaminen voi
laukaista ilmanimusta johtuvan äänen.
Tämä alipaine on normaalia, ja se johtuu
polttonestekierron tiiviydestä.
Älä koskaan lisää polttonestettä
polttonestesäiliöön silloin, kun
moottori on Stop & Start -järjestelmän
STOP-tilassa; katkaise sytytysvirta
ehdottomasti virta-avaimella.
Mikäli dieselpolttoneste pääsee
loppumaan, katso ohjeita kohdasta
"Polttonesteen loppuminen (diesel)". F
Va

litse auton moottorityypille oikea
polttoainepumppu.
F
Ty

önnä avain tulppaan ja kierrä
vasemmalle.
Käytänn

157
C4-cactus_fi_Chap09_info-pratiques_ed02-2014

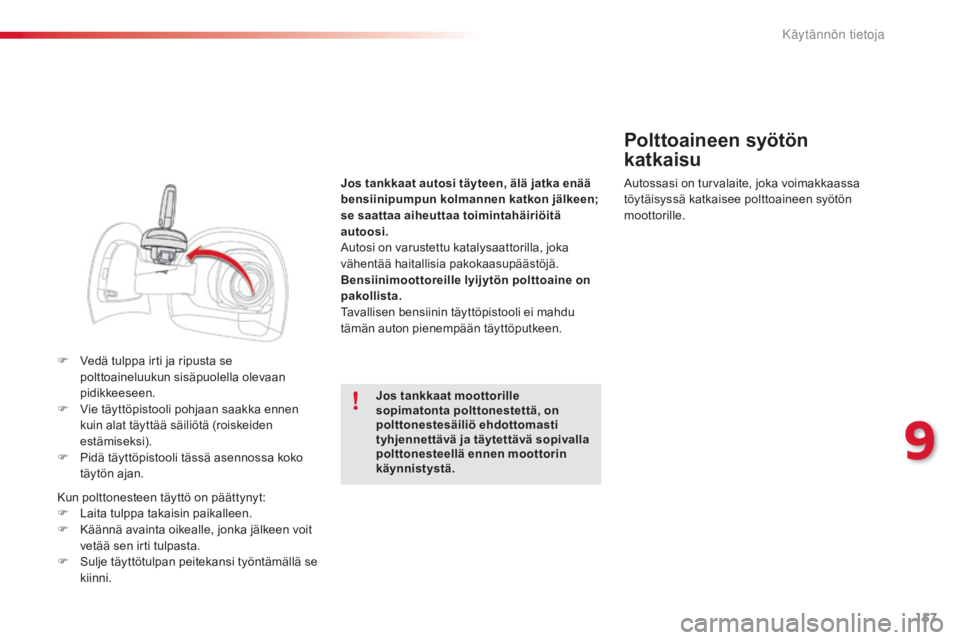

F Vedä tulppa irti ja ripusta se
polttoaineluukun sisäpuolella olevaan
pidikkeeseen.
F
Vi

e täyttöpistooli pohjaan saakka ennen
kuin alat täyttää säiliötä (roiskeiden
estämiseksi).
F
Pi

dä täyttöpistooli tässä asennossa koko
täytön ajan.
Kun polttonesteen täyttö on päättynyt:
F
Lai

ta tulppa takaisin paikalleen.
F
Kä

ännä avainta oikealle, jonka jälkeen voit
vetää sen irti tulpasta.
F
Sulj

e täyttötulpan peitekansi työntämällä se
kiinni. Jos tankkaat autosi täyteen, älä jatka enää
bensiinipumpun kolmannen katkon jälkeen;
se saattaa aiheuttaa toimintahäiriöitä
autoosi.
Autosi on varustettu katalysaattorilla, joka
vähentää haitallisia pakokaasupäästöjä.
Bensiinimoottoreille lyijytön polttoaine on
pakollista.
Tavallisen bensiinin täyttöpistooli ei mahdu
tämän auton pienempään täyttöputkeen.
Autossasi on turvalaite, joka voimakkaassa
töytäisyssä katkaisee polttoaineen syötön
moottorille.
Polttoaineen syötön
katkaisu
Jos tankkaat moottorille
sopimatonta polttonestettä, on
polttonestesäiliö ehdottomasti
tyhjennettävä ja täytettävä sopivalla
polttonesteellä ennen moottorin
käynnistystä.
9
K

158
C4-cactus_fi_Chap09_info-pratiques_ed02-2014
Polttoaineen täyttöpistoolin ohjain (diesel)*
To i m i n t a
Kun työnnät polttoaineen täyttöpistoolin
polttoainesäiliön täyttöaukkoon, bensiinipistooli
osuu läppään. Järjestelmä jää lukituksi ja estää
täytön.
Älä vie täyttöpistoolia väkisin pidemmälle
ja vaihda oikeaan eli dieselpolttonesteen
täyttöpistooliin.
* Kohdemaan mukaan Dieselautojen polttoainesäiliön täyttöaukossa on mekaaninen laite, joka estää säiliön täyttämisen
bensiinillä. Tällä estetään moottorin vahingoittuminen, mikä liittyisi tämäntapaiseen vahinkoon.Estolaite sallii täytön kanisterilla.
Varmista, että polttoneste virtaa
esteettä kanisterista viemällä kanisterin
kaatonokka painamatta sitä suoraan
vasten estolaitteen läppää, ja kaada
hitaasti.Ajaminen ulkomailla
Diesel-täyttöpistoolit ovat erilaisia
riippuen maasta ja täyttöpistoolin ohjain
voi estää säiliön täytön.
Ennen kuin lähdet ulkomaille, tiedustele
CITROËN-verkostolta sopiiko
ajoneuvosi kohdemaan jakelulaitteille.
K
