CITROEN C4 CACTUS 2016 InstruksjonsbØker (in Norwegian)

189
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
F Hekt av verktøyesken ved å trekke. Reservehjulet er plassert under gulvet i
bagasjerommet.
Tilgang til reservehjulet*
Ta ut hjulet
F Løsne på den midtre, gule hjulbolten ved å dreie den rundt.
F

L
øft hjulet opp bakfra.
F

T
a hjulet ut av bagasjerommet.
Legge hjulet tilbake
F Legg hjulet tilbake på plass.
F L øsne på den midtre, gule bolten ved å
dreie den et par omdreininger rundt, og
plasser den deretter midt på hjulet.
F

S
tram den midtre, gule bolten helt, inntil
det høres et klikk og hjulet er festet.
F

H
ekt fast verktøyesken.
*


Avhengig av versjon.
8
Hvis en feil oppstår

190
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Demontering av hjulet
Parkering av bilen
Stopp bilen på et sted der den ikke
forstyrrer trafikken. I den grad det lar seg
gjøre, skal bilen settes på et vannrett,
stabilt underlag der den ikke glir.
Trekk til parkeringsbremsen, slå av
tenningen og koble inn første gir slik at
hjulene blokkeres.
Kontroller at lampen for
parkeringsbremsen lyser permanent i
instrumentbordet.
Sørg for at passasjerene har gått ut av
bilen, og at de befinner seg på et sikkert
sted.
Påse at jekken er forsvarlig plassert mot
ett av festene som er beregnet på å løfte
bilen.
Ved feil bruk av jekken er det risiko for at
bilen faller ned.
Du må aldri legge deg under en bil som
er løftet opp med bare en jekk. Bruk en
garasjejekk.
Liste over arbeidsoperasjonene
F Fjern koppen på hjulbolten ved hjelp av verktøyet 3 (avhengig av versjon).
F

B
ruk hjulnøkkelen 1 til å løsne boltene.
Bruk ikke:
-

j
ekken til andre formål enn til å løfte
bilen.
-

e
n annen jekk enn den som følger
med bilen.
Jekken skal utelukkende brukes til
skifte av et skadet dekk.
Jekken er vedlikeholdsfri.
Hvis en feil oppstår

191
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
F Plasser sålen til jekken 2 på bakken og påse at den er loddrett i forhold til
jekkfestene A (foran) eller B (bak) under
bilen, så nær det defekte hjulet som mulig. F
F old ut jekken 2 inntil den kommer i kontakt med jekkfestene A eller B som brukes;
løftepunktet A eller B på bilen skal være godt festet i midtre del av jekkhodet.
F

L
øft opp bilen til det er tilstrekkelig plass mellom hjulet og bakken for montering av
reservehjulet.
Påse at jekken står støtt. Hvis underlaget er glatt eller løst, kan jekken risikerer å skli eller
senke seg - Risiko for personskade!
Jekken skal bare plasseres i jekkfestene A eller B under bilen, og påse at bilens trykkflate
er ordentlig sentrert på jekkhodet. Hvis ikke kan bilen skades og/eller jekken senke seg. -
Risiko for personskade!
8
Hvis en feil oppstår

192
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Montering av hjulet
Feste av reservehjul
Dersom bilen er utstyrt med
aluminiumsfelger, er det, når
hjulboltene strammes til ved
tilbakemontering, normalt å konstatere
at mellomleggsskivene ikke kommer
i kontakt med reservehjulet. Hjulet
holdes på plass ved konisk trykk av
hver hjulbolt.
Etter skifte av hjul
Få tilstrammingen av boltene og
dekktrykket på reservehjulet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifisert verksted.
Få det defekte hjulet reparert og
tilbakemonter det på bilen så snart som
mulig.
F

F

jern hjulboltene og oppbevar dem på et
rent sted.
F
F
jern hjulet.
Hvis en feil oppstår

193
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015

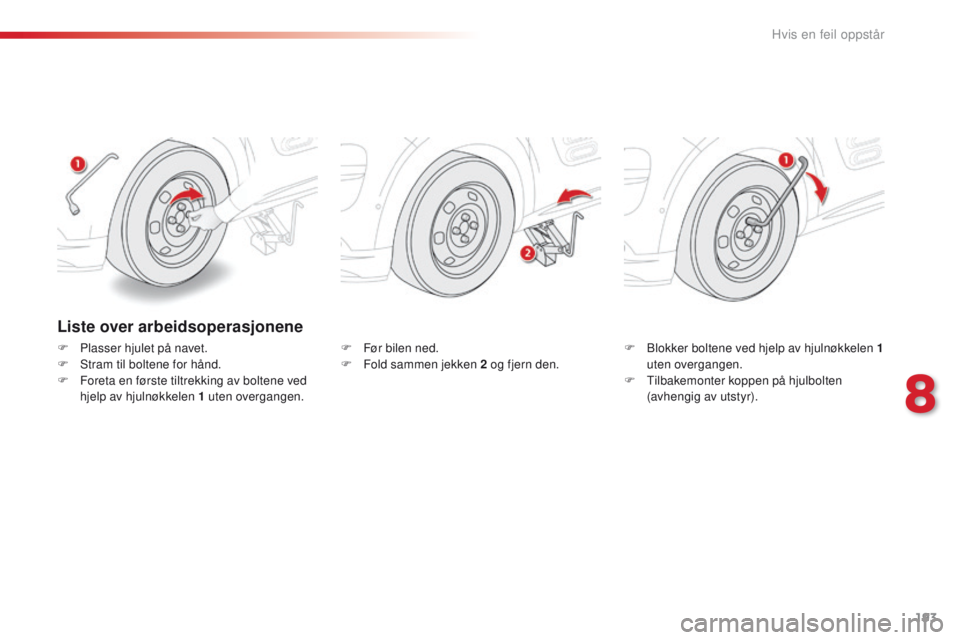

Liste over arbeidsoperasjonene
F Plasser hjulet på navet.
F S tram til boltene for hånd.
F

F
oreta en første tiltrekking av boltene ved
hjelp av hjulnøkkelen 1 uten overgangen. F
F ør bilen ned.
F F old sammen jekken 2 og fjern den.F
B lokker boltene ved hjelp av hjulnøkkelen 1
uten overgangen.
F

T
ilbakemonter koppen på hjulbolten
(avhengig av utstyr).
8
Hvis en feil oppstår

194
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Skifte en pære
Frontlykter
1. Kjørelys / parkeringslys (LED) .
2. N ærlys (H7) .
3.
F

j e r n l y s ( H1) .
4.
B

linklys (PY21 W).
5.
T

åkelys (PS24W) . Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk:
F
d
e skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,
F
b
ruk en svamp og såpevann, eller
et produkt med nøytral pH,
F
v
ed bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
flere minutter (risiko for alvorlige
forbrenninger).
F

B
erør ikke pæren med fingrene:
bruk en klut som ikke loer.
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.
Hvis en feil oppstår

195
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015

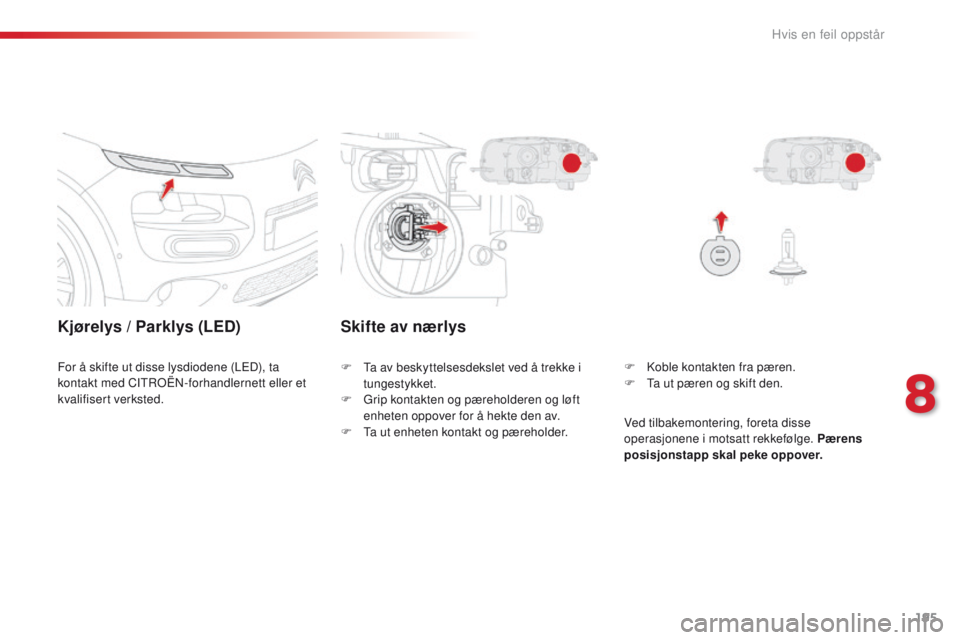

Kjørelys / Parklys (LED)
For å skifte ut disse lysdiodene (LED), ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.F
K oble kontakten fra pæren.
F

T
a ut pæren og skift den.
Skifte av nærlys
F Ta av beskyttelsesdekslet ved å trekke i tungestykket.
F

G
rip kontakten og pæreholderen og løft
enheten oppover for å hekte den av.
F

T
a ut enheten kontakt og pæreholder. Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge. Pærens
posisjonstapp skal peke oppover.
8
Hvis en feil oppstår

196
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Nærlys
F Ta av beskyttelsesdekslet ved å trekke i tungestykket.
F

K
oble kontakten fra pæren (ta ikke ut
jordkontakten som sittet under).
F

S
kyv fjæren og frigjør den mot midten av
bilen for å ta ut pæren.
F

T
a ut pæren og skift den.
Blinklys
De ravfargede pærene, slik som
blinklyset, skal skiftes ut med pærer
med samme spesifikasjoner og samme
farge.
Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
F
D

rei pæreholderen en åttendedels
omdreining rundt, mot klokken, og ta den ut.
F

D

emonter pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.
Ved tilbakemontering skal disse operasjonene
foretas i motsatt rekkefølge.
Hvis en feil oppstår

197
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Tå ke l y k t e r
Du kan også henvende deg til
CITROËN-forhandlernett eller et
kvalifisert verksted for å få hjelp til å
skifte disse pærene.
F

U

nder støtfangeren foran, løsne de
3


festeskruene til innerskjermen.
F

S

kyv på innerskjermen for å få tilgang til
tåkelykten.
F

K

oble fra kontakten til pæreholderen ved å
trykke på tungestykket i øvre del. F

F

jern pæreholderen ved å klype sammen
de to klipsene (øverst og nederst) med
tommel og langfinger.
F

S

kift modulen (pæreholder og pære).
Ved tilbakemontering følges operasjonene i
omvendt rekkefølge.
8
Hvis en feil oppstår

198
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Sideblinklys
F Før inn en skrutrekker på siden av blinklyset.
F

V
ipp skrutrekkeren for å trekke ut blinklyset
og ta det ut.
F

K
oble fra kontakten
F

Sk
ift modulen.
Denne modulen finner du hos CITROËN-
forhandlernett eller hos et kvalifisert verksted. Ved montering, foreta disse operasjonene i
motsatt rekkefølge.Ved demontering:
-

p
åse at du ikke skader lakken på
bilen med skrutrekkeren,
- s ørg for at ledningen og kontakten
ikke glir inn under skjermen.
Hvis du har problemer med å skifte
disse pærene, ta kontakt med
CITROËN-forhandlernett eller et
kvalifisert verksted.
Hvis en feil oppstår
