CITROEN C4 CACTUS 2018 Eksploatavimo vadovas (in Lithuanian)

169
C4-cactus_lt_Chap07_info-pratiques_ed01-2016

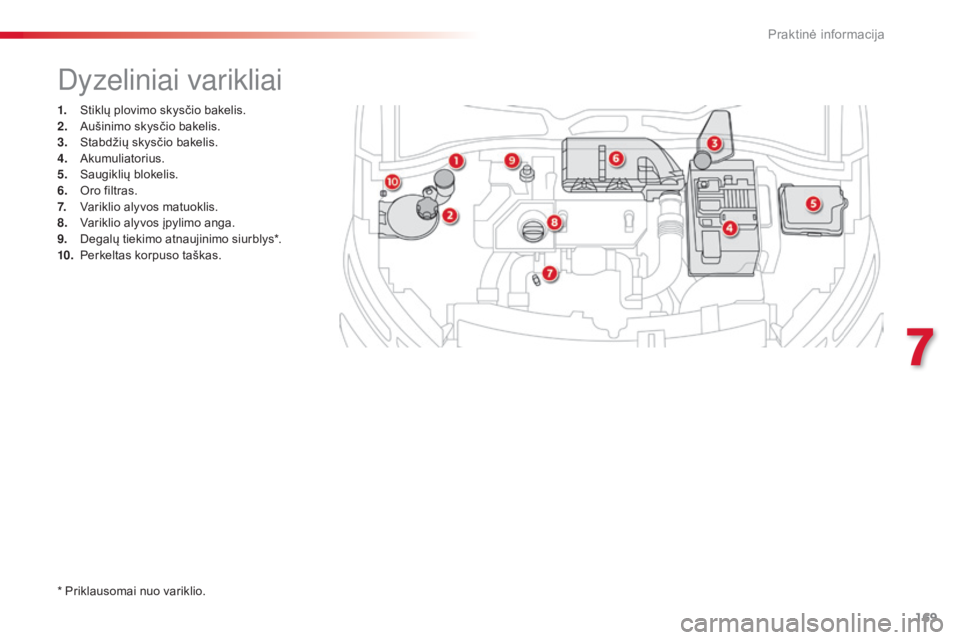

1. Stiklų plovimo skysčio bakelis.
2. Au šinimo skysčio bakelis.
3.
St

abdžių skysčio bakelis.
4.
Ak

umuliatorius.
5.
Sau

giklių blokelis.
6.
Or

o filtras.
7.
Va

riklio alyvos matuoklis.
8.
Va

riklio alyvos įpylimo anga.
9.
De

galų tiekimo atnaujinimo siurblys*.
10.
Per

keltas korpuso taškas.
Dyzeliniai varikliai
* Priklausomai nuo variklio.
7
Praktinė informacija

170
C4-cactus_lt_Chap07_info-pratiques_ed01-2016

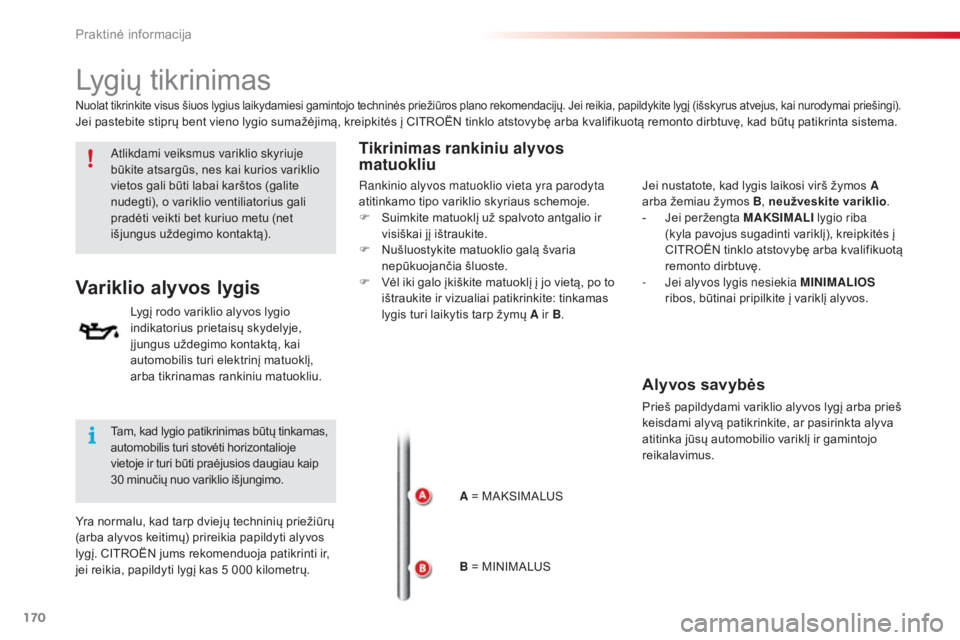

Lygių tikrinimas
Atlikdami veiksmus variklio skyriuje
būkite atsargūs, nes kai kurios variklio
vietos gali būti labai karštos (galite
nudegti), o variklio ventiliatorius gali
pradėti veikti bet kuriuo metu (net
išjungus uždegimo kontaktą).
Variklio alyvos lygis
Lygį rodo variklio alyvos lygio
indikatorius prietaisų skydelyje,
į jungus uždegimo kontaktą, kai
automobilis turi elektrinį matuoklį,
arba tikrinamas rankiniu matuokliu.
Tikrinimas rankiniu alyvos
matuokliu
Nuolat tikrinkite visus šiuos lygius laikydamiesi gamintojo techninės priežiūros plano rekomendacijų. Jei reikia, papildykite lygį (išskyrus atvejus, kai nurodymai priešingi).Jei pastebite stiprų bent vieno lygio sumažėjimą, kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę, kad būtų patikrinta sistema.Jei nustatote, kad lygis laikosi virš žymos A
arba žemiau žymos B, neužveskite variklio.
-
Je

i peržengta MAKSIMALI lygio riba
(kyla pavojus sugadinti variklį), kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
-
Je

i alyvos lygis nesiekia MINIMALIOS
ribos, būtinai pripilkite į variklį alyvos.
A = MAKSIMALUS
B = MINIMALUS
Tam, kad lygio patikrinimas būtų tinkamas,
automobilis turi stovėti horizontalioje
vietoje ir turi būti praėjusios daugiau kaip
30 minučių nuo variklio išjungimo.
Yra normalu, kad tarp dviejų techninių priežiūrų
(arba alyvos keitimų) prireikia papildyti alyvos
lygį. CITROËN jums rekomenduoja patikrinti ir,
jei reikia, papildyti lygį kas 5 000 kilometrų.
ran

kinio alyvos matuoklio vieta yra parodyta
atitinkamo tipo variklio skyriaus schemoje.
F
Su

imkite matuoklį už spalvoto antgalio ir
visiškai jį ištraukite.
F
Nu

šluostykite matuoklio galą švaria
nepūkuojančia šluoste.
F
Vė

l iki galo įkiškite matuoklį į jo vietą, po to
ištraukite ir vizualiai patikrinkite: tinkamas
lygis turi laikytis tarp žymų A ir B .
Alyvos savybės
Prieš papildydami variklio alyvos lygį arba prieš
keisdami alyvą patikrinkite, ar pasirinkta alyva
atitinka jūsų automobilio variklį ir gamintojo
reikalavimus.
Praktinė informacija

171
C4-cactus_lt_Chap07_info-pratiques_ed01-2016
Variklio alyvos lygio rodiklio rodmenys
prietaisų skydelyje, rodomi į jungus
uždegimo kontaktą, bus galiojantys
tik praėjus 30 minučių po alyvos
papildymo.

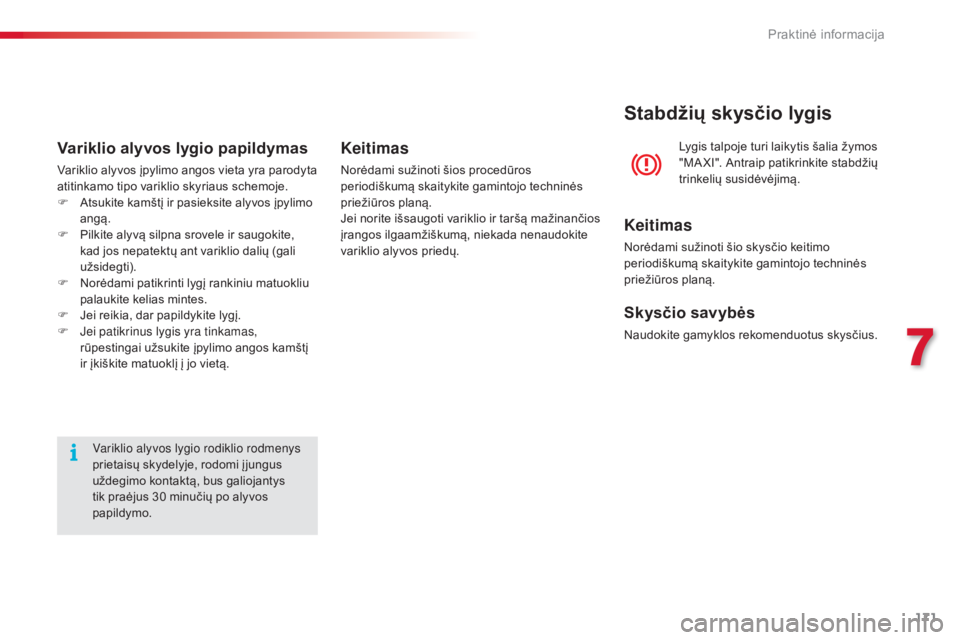

Variklio alyvos lygio papildymas
Variklio alyvos įpylimo angos vieta yra parodyta
atitinkamo tipo variklio skyriaus schemoje.
F
At
sukite kamštį ir pasieksite alyvos įpylimo
angą.
F
Pi

lkite alyvą silpna srovele ir saugokite,
kad jos nepatektų ant variklio dalių (gali
užsidegti).
F
No

rėdami patikrinti lygį rankiniu matuokliu
palaukite kelias mintes.
F
Je

i reikia, dar papildykite lygį.
F
Je

i patikrinus lygis yra tinkamas,
rūpestingai užsukite įpylimo angos kamštį
ir įkiškite matuoklį į jo vietą.
Keitimas
Norėdami sužinoti šios procedūros
periodiškumą skaitykite gamintojo techninės
priežiūros planą.
Jei norite išsaugoti variklio ir taršą mažinančios
įrangos ilgaamžiškumą, niekada nenaudokite
variklio alyvos priedų. Lygis talpoje turi laikytis šalia žymos
"MA XI". Antraip patikrinkite stabdžių
trinkelių susidėvėjimą.
Stabdžių skysčio lygis
Keitimas
Norėdami sužinoti šio skysčio keitimo
periodiškumą skaitykite gamintojo techninės
priežiūros planą.
Skysčio savybės
Naudokite gamyklos rekomenduotus skysčius.
7
Praktinė informacija

172
C4-cactus_lt_Chap07_info-pratiques_ed01-2016

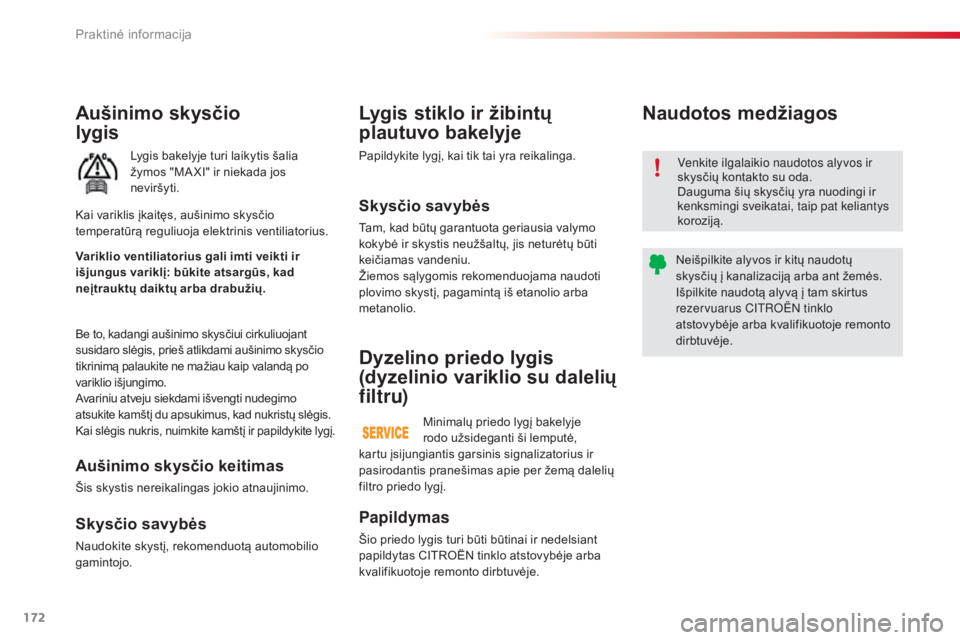

Aušinimo skysčio
lygis
Lygis bakelyje turi laikytis šalia
žymos "MA XI" ir niekada jos
neviršyti.
Be to, kadangi aušinimo skysčiui cirkuliuojant
susidaro slėgis, prieš atlikdami aušinimo skysčio
tikrinimą palaukite ne mažiau kaip valandą po
variklio išjungimo.
Avariniu atveju siekdami išvengti nudegimo
atsukite kamštį du apsukimus, kad nukristų slėgis.
Kai slėgis nukris, nuimkite kamštį ir papildykite lygį.
Aušinimo skysčio keitimas
Šis skystis nereikalingas jokio atnaujinimo. Variklio ventiliatorius gali imti veikti ir
išjungus variklį: būkite atsargūs, kad
neįtrauktų daiktų arba drabužių. Kai variklis įkaitęs, aušinimo skysčio
temperatūrą reguliuoja elektrinis ventiliatorius.
Skysčio savybės
Naudokite skystį, rekomenduotą automobilio
gamintojo.
Skysčio savybės
Tam, kad būtų garantuota geriausia valymo
kokybė ir skystis neužšaltų, jis neturėtų būti
keičiamas vandeniu.
Žiemos sąlygomis rekomenduojama naudoti
plovimo skystį, pagamintą iš etanolio arba
metanolio.
Lygis stiklo ir žibintų
plautuvo bakelyje
Papildykite lygį, kai tik tai yra reikalinga.
Papildymas
Šio priedo lygis turi būti būtinai ir nedelsiant
papildytas CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Dyzelino priedo lygis
(dyzelinio variklio su dalelių
filtru)
Minimalų priedo lygį bakelyje
rodo užsideganti ši lemputė, Venkite ilgalaikio naudotos alyvos ir
skysčių kontakto su oda.
Dauguma šių skysčių yra nuodingi ir
kenksmingi sveikatai, taip pat keliantys
koroziją.
Neišpilkite alyvos ir kitų naudotų
skysčių į kanalizaciją arba ant žemės.
Išpilkite naudotą alyvą į tam skirtus
rezervuarus C
it
roën
tin
klo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Naudotos medžiagos
kartu įsijungiantis garsinis signalizatorius ir
pasirodantis pranešimas apie per žemą dalelių
filtro priedo lygį.
Praktinė informacija

173
C4-cactus_lt_Chap07_info-pratiques_ed01-2016

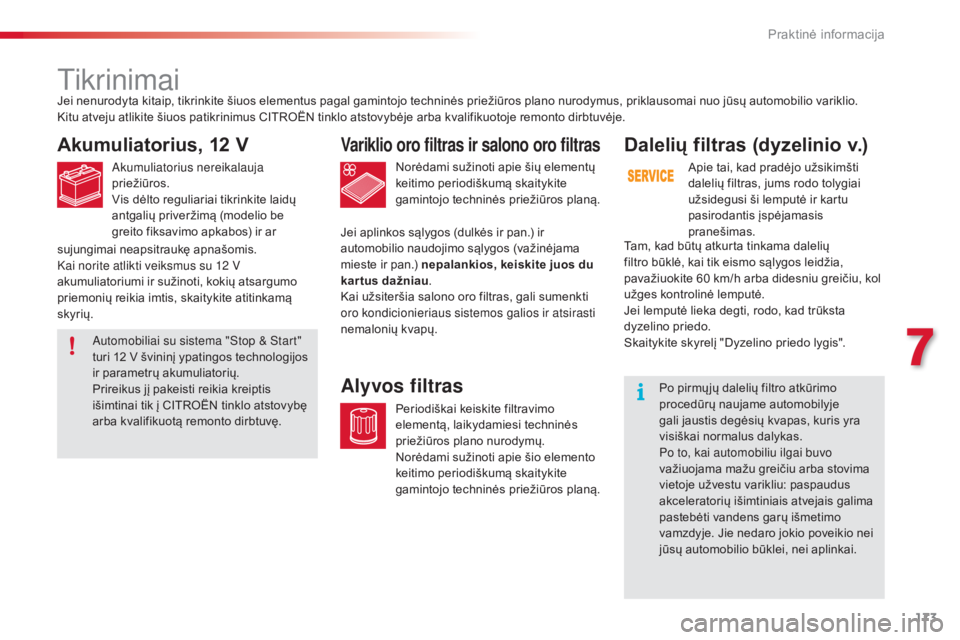

tikrinimai
Akumuliatorius, 12 V
Akumuliatorius nereikalauja
priežiūros.
Vis dėlto reguliariai tikrinkite laidų
antgalių priveržimą (modelio be
greito fiksavimo apkabos) ir ar Norėdami sužinoti apie šių elementų
keitimo periodiškumą skaitykite
gamintojo techninės priežiūros planą.
Variklio oro filtras ir salono oro filtras
Periodiškai keiskite filtravimo
elementą, laikydamiesi techninės
priežiūros plano nurodymų.
Norėdami sužinoti apie šio elemento
keitimo periodiškumą skaitykite
gamintojo techninės priežiūros planą.
Alyvos filtras
Jei nenurodyta kitaip, tikrinkite šiuos elementus pagal gamintojo techninės priežiūros plano nurodymus, priklausomai nuo jūsų automobilio variklio.
Kitu atveju atlikite šiuos patikrinimus CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Jei aplinkos sąlygos (dulkės ir pan.) ir
automobilio naudojimo sąlygos (važinėjama
mieste ir pan.) nepalankios, keiskite juos du
kar tus dažniau.
Kai užsiteršia salono oro filtras, gali sumenkti
oro kondicionieriaus sistemos galios ir atsirasti
nemalonių kvapų.
Dalelių filtras (dyzelinio v.)
Apie tai, kad pradėjo užsikimšti
dalelių filtras, jums rodo tolygiai
užsidegusi ši lemputė ir kartu
pasirodantis įspėjamasis
pranešimas.
Tam, kad būtų atkurta tinkama dalelių
filtro būklė, kai tik eismo sąlygos leidžia,
pavažiuokite 60 km/h arba didesniu greičiu, kol
užges kontrolinė lemputė.
Jei lemputė lieka degti, rodo, kad trūksta
dyzelino priedo.
Skaitykite skyrelį "Dyzelino priedo lygis".
Po pirmų jų dalelių filtro atkūrimo
procedūrų naujame automobilyje
gali jaustis degėsių kvapas, kuris yra
visiškai normalus dalykas.
Po to, kai automobiliu ilgai buvo
važiuojama mažu greičiu arba stovima
vietoje užvestu varikliu: paspaudus
akceleratorių išimtiniais atvejais galima
pastebėti vandens garų išmetimo
vamzdyje. Jie nedaro jokio poveikio nei
jūsų automobilio būklei, nei aplinkai.
sujungimai neapsitraukę apnašomis.
Kai norite atlikti veiksmus su 12 V
akumuliatoriumi ir sužinoti, kokių atsargumo
priemonių reikia imtis, skaitykite atitinkamą
skyrių.
Automobiliai su sistema "Stop & Start"
turi 12 V švininį ypatingos technologijos
ir parametrų akumuliatorių.
Prireikus jį pakeisti reikia kreiptis
išimtinai tik į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
7
Praktinė informacija

174
C4-cactus_lt_Chap07_info-pratiques_ed01-2016

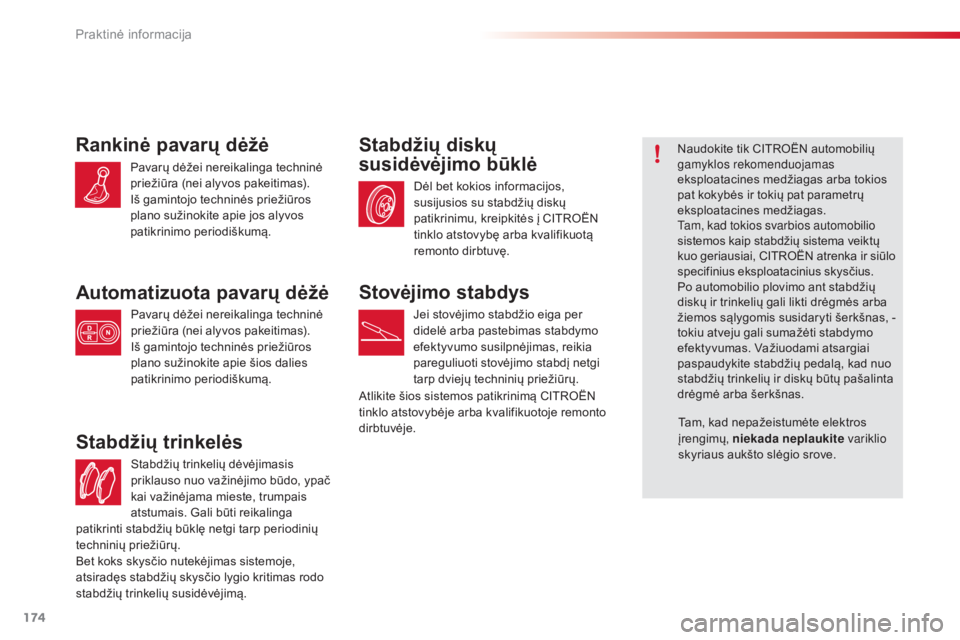

Stabdžių trinkelių dėvėjimasis
priklauso nuo važinėjimo būdo, ypač
kai važinėjama mieste, trumpais
atstumais. Gali būti reikalinga
Stabdžių trinkelės
Dėl bet kokios informacijos,
susijusios su stabdžių diskų
patikrinimu, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Stabdžių diskų
susidėvėjimo būklėNaudokite tik CITROËN automobilių
gamyklos rekomenduojamas
eksploatacines medžiagas arba tokios
pat kokybės ir tokių pat parametrų
eksploatacines medžiagas.
tam
, kad tokios svarbios automobilio
sistemos kaip stabdžių sistema veiktų
kuo geriausiai, CITROËN atrenka ir siūlo
specifinius eksploatacinius skysčius.
Po automobilio plovimo ant stabdžių
diskų ir trinkelių gali likti drėgmės arba
žiemos sąlygomis susidaryti šerkšnas, -
tokiu atveju gali sumažėti stabdymo
efektyvumas. Važiuodami atsargiai
paspaudykite stabdžių pedalą, kad nuo
stabdžių trinkelių ir diskų būtų pašalinta
drėgmė arba šerkšnas.Rankinė pavarų dėžė
Pavarų dėžei nereikalinga techninė
priežiūra (nei alyvos pakeitimas).
Iš gamintojo techninės priežiūros
plano sužinokite apie jos alyvos
patikrinimo periodiškumą.
Automatizuota pavarų dėžė
Pavarų dėžei nereikalinga techninė
priežiūra (nei alyvos pakeitimas).
Iš gamintojo techninės priežiūros
plano sužinokite apie šios dalies
patikrinimo periodiškumą.
Stovėjimo stabdys
Jei stovėjimo stabdžio eiga per
didelė arba pastebimas stabdymo
efektyvumo susilpnėjimas, reikia
pareguliuoti stovėjimo stabdį netgi
tarp dviejų techninių priežiūrų.
Atlikite šios sistemos patikrinimą CITROËN
tinklo atstovybėje arba kvalifikuotoje remonto
dirbtuvėje. Tam, kad nepažeistumėte elektros
įrengimų, niekada neplaukite
variklio
skyriaus aukšto slėgio srove.
patikrinti stabdžių būklę netgi tarp periodinių
techninių priežiūrų.
Bet koks skysčio nutekėjimas sistemoje,
atsiradęs stabdžių skysčio lygio kritimas rodo
stabdžių trinkelių susidėvėjimą.
Praktinė informacija

175
C4-cactus_lt_Chap07_info-pratiques_ed01-2016
Priedas "AdBlue®" ir sistema SCr
dy

zeliniam varikliui "BlueHDi"
Norėdama garantuoti tinkamą aplinkos
apsaugą ir laikytis naujojo "Euro 6"
standarto, nesikeičiant dyzelinio variklio
galios parametrams ir nepadidėjant degalų
sąnaudoms, CITROËN savo automobiliuose
įrengė išmetamų jų dujų apdorojimo įrangą,
kurią sudaro sistema SCR (selective catalytic
reduction) ir dalelių filtras (FAP).
Sistema SCR
Naudodamas priedą "AdBlue®" , kurio sudėtyje
yra karbamido, katalizatorius perdirba 85 %
a
zoto oksidų (NOx) į azotą ir vandenį, kurie yra

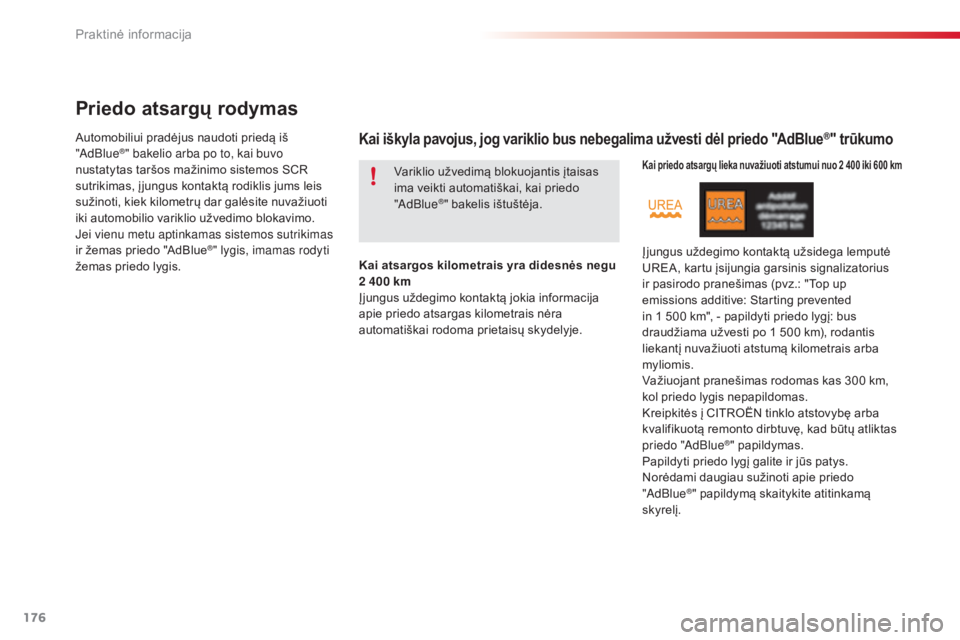

nekenksmingi sveikatai ir aplinkai. Kai priedo "AdBlue
®" bakelis ištuštėja,
reglamentuojantis įrenginys neleidžia iš
naujo užvesti variklio.

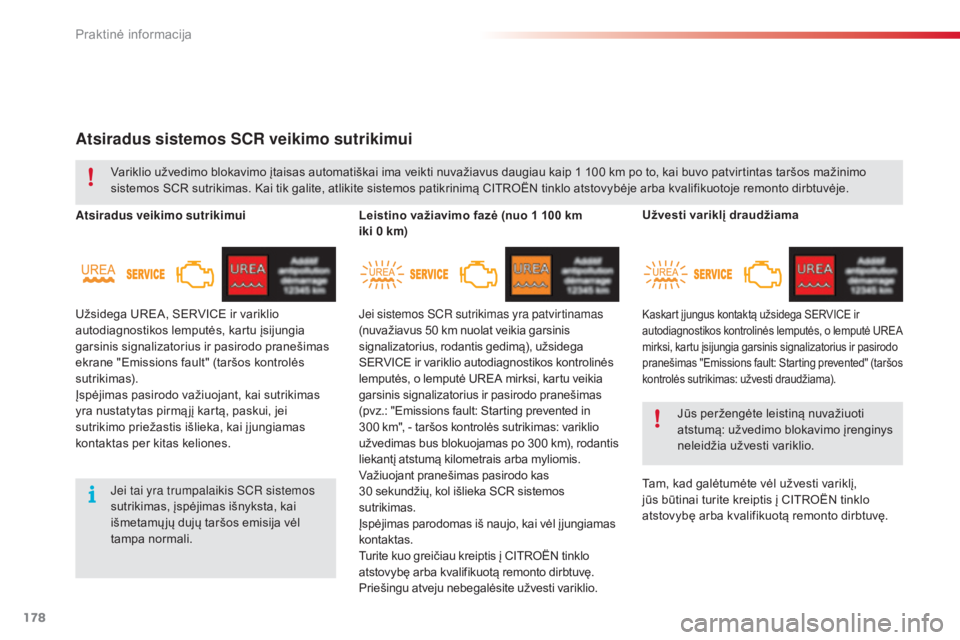

Kai sistema SCR sugenda, jūsų
automobilio išmetamų jų dujų tarša
nebeatitinka "Euro 6" standarto: jūsų
automobilis ima teršti aplinką.
Kai atsiranda patvirtintas sistemos
SCR sutrikimas, jūs turite kaip galima
greičiau nuvykti į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę: nuvažiavus 1 100
k

m,
įrenginys automatiškai ims blokuoti
variklio užvedimą.
Priedas "AdBlue®" yra laikomas specialiame
bakelyje, įrengtame automobilio gale po
bagažine. Jo talpa yra 17
l

itrų: su juo galima
nuvažiuoti apytiksliai 20
0

00
k
m, kol ims veikti
įspėjimo signalizatorius, įspėjantis, kad su
bakelyje likusiu priedu dar galima nuvažiuoti
2
4

00
k

m.
Atliekant periodinę techninę jūsų automobilio
priežiūrą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje priedo "AdBlue
®"
bakelis bus pripildytas iš naujo, kad būtų
garantuotas tinkamas SCR sistemos veikimas.
Jei numatytas techninės priežiūros terminas
bus pasiektas vėliau, negu baigsis 20
0

00
k

m
riba, mes jums rekomenduojame atvykti į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę ir, jei reikia, papildyti
priedo
l

ygį.
7
Praktinė informacija

176
C4-cactus_lt_Chap07_info-pratiques_ed01-2016
Priedo atsargų rodymas
Automobiliui pradėjus naudoti priedą iš
"AdBlue®" bakelio arba po to, kai buvo
nustatytas taršos mažinimo sistemos SCR
sutrikimas, į jungus kontaktą rodiklis jums leis
sužinoti, kiek kilometrų dar galėsite nuvažiuoti
iki automobilio variklio užvedimo blokavimo.
Jei vienu metu aptinkamas sistemos sutrikimas
ir žemas priedo "AdBlue
®" lygis, imamas rodyti
žemas priedo lygis. Kai atsargos kilometrais yra didesnės negu
2
4

00
k
m
Įjungus uždegimo kontaktą jokia informacija
apie priedo atsargas kilometrais nėra
automatiškai rodoma prietaisų skydelyje. Variklio užvedimą blokuojantis įtaisas
ima veikti automatiškai, kai priedo
"AdBlue
®" bakelis ištuštėja.
Kai iškyla pavojus, jog variklio bus nebegalima užvesti dėl priedo "AdBlue®" trūkumo
Kai priedo atsargų lieka nuvažiuoti atstumui nuo 2 400 iki 600 km
Įjungus uždegimo kontaktą užsidega lemputė
UREA, kartu įsijungia garsinis signalizatorius
ir pasirodo pranešimas (pvz.:
"

Top up
emissions additive: Starting prevented
in 1
5

00
k
m",
- p
apildyti priedo lygį: bus
draudžiama užvesti po 1 500 km), rodantis
liekantį nuvažiuoti atstumą kilometrais arba
myliomis.
Važiuojant pranešimas rodomas kas 300 km,
kol priedo lygis nepapildomas.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę, kad būtų atliktas
priedo "AdBlue
®" papildymas.
Papildyti priedo lygį galite ir jūs patys.
Norėdami daugiau sužinoti apie priedo
"AdBlue
®" papildymą skaitykite atitinkamą
skyrelį.
Praktinė informacija

177
C4-cactus_lt_Chap07_info-pratiques_ed01-2016

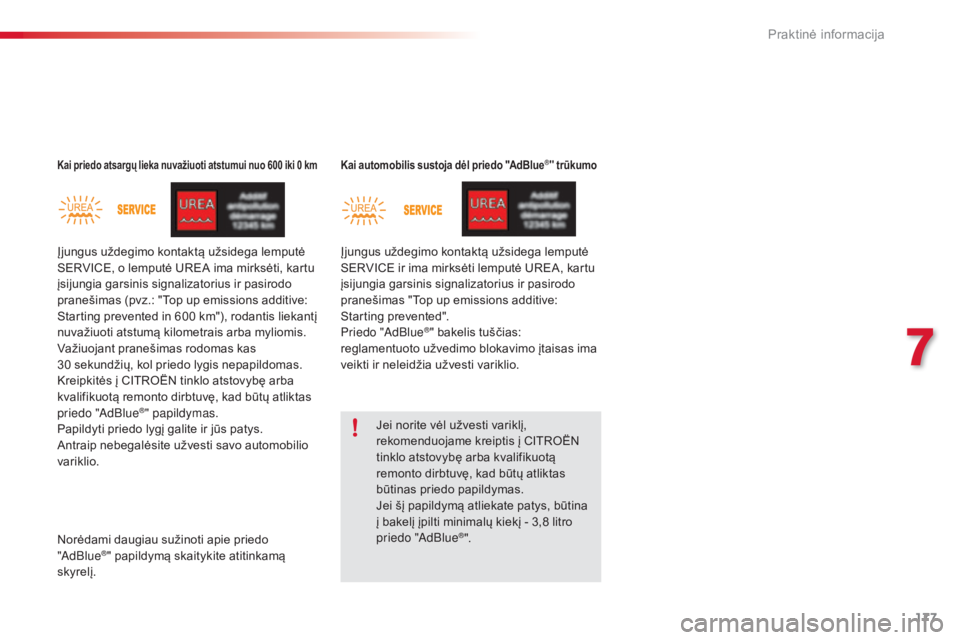

Kai priedo atsargų lieka nuvažiuoti atstumui nuo 600 iki 0 kmKai automobilis sustoja dėl priedo "AdBlue®" trūkumo
Jei norite vėl užvesti variklį,
rekomenduojame kreiptis į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę, kad būtų atliktas
būtinas priedo papildymas.
Jei šį papildymą atliekate patys, būtina
į bakelį įpilti minimalų kiekį - 3,8 litro
priedo "AdBlue
®".
Įjungus uždegimo kontaktą užsidega lemputė
SERVICE, o lemputė UREA ima mirksėti, kartu
įsijungia garsinis signalizatorius ir pasirodo
pranešimas (pvz.: "Top up emissions additive:
Starting prevented in 600 km"), rodantis liekantį
nuvažiuoti atstumą kilometrais arba myliomis.
Važiuojant pranešimas rodomas kas
30
s

ekundžių, kol priedo lygis nepapildomas.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę, kad būtų atliktas
priedo "AdBlue
®" papildymas .
Papildyti priedo lygį galite ir jūs patys.
Antraip nebegalėsite užvesti savo automobilio
variklio. Įjungus uždegimo kontaktą užsidega lemputė
SERVICE ir ima mirksėti lemputė UREA, kartu
įsijungia garsinis signalizatorius ir pasirodo
pranešimas "Top up emissions additive:
Starting prevented".
Priedo "AdBlue
®" bakelis tuščias:
reglamentuoto užvedimo blokavimo įtaisas ima
veikti ir neleidžia užvesti variklio.
Norėdami daugiau sužinoti apie priedo
"AdBlue
®" papildymą skaitykite atitinkamą
skyrelį.
7
Praktinė informacija

178
C4-cactus_lt_Chap07_info-pratiques_ed01-2016
Atsiradus sistemos SCR veikimo sutrikimui
Atsiradus veikimo sutrikimuiLeistino važiavimo fazė (nuo 1 1 00 k m
iki 0 k m)
Variklio užvedimo blokavimo įtaisas automatiškai ima veikti nuvažiavus daugiau kaip 1
1

00
k
m po to, kai buvo patvirtintas taršos mažinimo
sistemos SCR sutrikimas. Kai tik galite, atlikite sistemos patikrinimą CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Jei tai yra trumpalaikis SC
r s

istemos
sutrikimas, įspėjimas išnyksta, kai
išmetamų jų dujų taršos emisija vėl
tampa normali.
Užsidega UREA, SERVICE ir variklio
autodiagnostikos lemputės, kartu įsijungia
garsinis signalizatorius ir pasirodo pranešimas
ekrane "Emissions fault" (taršos kontrolės
sutrikimas).
Įspėjimas pasirodo važiuojant, kai sutrikimas
yra nustatytas pirmą jį kartą, paskui, jei
sutrikimo priežastis išlieka, kai į jungiamas
kontaktas per kitas keliones.
Jei sistemos SC
r su

trikimas yra patvirtinamas
(nuvažiavus 50
k

m nuolat veikia garsinis
signalizatorius, rodantis gedimą), užsidega
SERVICE ir variklio autodiagnostikos kontrolinės
lemputės, o lemputė UREA mirksi, kartu veikia
garsinis signalizatorius ir pasirodo pranešimas
(pvz.: "Emissions fault: Starting prevented in
300
k

m", - taršos kontrolės sutrikimas: variklio
užvedimas bus blokuojamas po 300
k

m), rodantis
liekantį atstumą kilometrais arba myliomis.
Važiuojant pranešimas pasirodo kas
30
s

ekundžių, kol išlieka SCR sistemos
sutrikimas.
Įspėjimas parodomas iš naujo, kai vėl į jungiamas
kontaktas.
Turite kuo greičiau kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Priešingu atveju nebegalėsite užvesti variklio. Užvesti variklį draudžiama
Tam, kad galėtumėte vėl užvesti variklį,
jūs būtinai turite kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Jūs peržengėte leistiną nuvažiuoti
atstumą: užvedimo blokavimo įrenginys
neleidžia užvesti variklio.
Kaskart į jungus kontaktą užsidega SERVICE ir
autodiagnostikos kontrolinės lemputės, o lemputė UREA
mirksi, kartu įsijungia garsinis signalizatorius ir pasirodo
pranešimas "Emissions fault: Starting prevented" (taršos
kontrolės sutrikimas: užvesti draudžiama).
Praktinė informacija
