CITROEN C4 CACTUS 2018 Lietošanas Instrukcija (in Latvian)

189
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016
Patronas izņemšana
F Ievietojiet melno cauruli.
F At brīvojiet baltās caurules izliekto pamatni.
F
Nov

ietojiet kompresoru vertikālā stāvoklī.
F
Iz

skrūvējiet patronu no apakšas.Uzmanieties no šķidruma
izšļakstīšanās.
Šī produkta derīguma termiņš norādīts
zem patronas.
Patrona ar šķidrumu ir lietojama
vienreiz; arī iesākta, tā jānomaina.
Pēc izlietošanas neizmetiet patronu
ārā, bet nododiet to CITROËN
pārstāvniecībā vai citā iestādē, kas
specializējas to savākšanā.
Neaizmirstiet iegādāties jaunu patronu,
kas pieejama CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
F
Vē

lreiz ieslēdziet kompresora elektronisko
kontaktdakšu automašīnas 12V
kontaktligzdā.
F
Vē

lreiz iedarbiniet automašīnu un darbiniet
tās motoru.
Tiklīdz iespējams, ierodieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Noteikti informējiet servisa centra
darbinieku, ka esat izmantojis šo
komplektu. Pēc tam, kad būs veikta riepas
diagnostika, jūs informēs, vai bojāto riepu
iespējams saremontēt vai tā jānomaina. F
No

regulējiet spiedienu riepā ar kompresora
palīdzību (lai piesūknētu - slēdzis B
pozīcijā " I"; lai izlaistu gaisu - slēdzis B
pozīcijā " O" un nospiežot pogu C ), ievērojot
spiediena parametrus, kas norādīti uz
automašīnā ielīmētās uzlīmes un atrodas
uz vadītāja durvīm.
Bū

tiska spiediena krišanās norāda, ka
bojātā vieta nav pilnībā aizlīmējusies,
tāpēc par automašīnas evakuāciju
sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
F
No

ņemiet komplektu un novietojiet to vietā.
F
Br

auciet ar ierobežotu ātrumu (līdz
80
k

m/h), nepārsniedzot 200 km.
8
Bojājumu gadījumā

190
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016
Spiediena pārbaude / periodiska piepumpēšana
Jūs varat izmantot arī kompresoru bez
produkta iepildīšanas, lai:
-
pe
riodiski pārbaudītu jūsu automašīnas
riepu spiedienu vai tās piepumpētu;
-
pi

epumpētu citus piederumus (bumbas,
velosipēdu riepas).
F
Pa

grieziet slēdzi A pozīcijā
"Piepumpēšana".
F
Pi

lnībā atritiniet melno cauruli H .F Pie
slēdziet kompresora elektronisko
kontaktu automašīnas 12V kontaktligzdai.
F
Ie

darbiniet automašīnu un ļaujiet motoram
darboties.
F
Pa

pildiniet spiedienu ar kompresora
palīdzību (lai piepumpētu - slēdzis B
pozīcijā "I"; lai izpumpētu - slēdzis
B


pozīcijā "O" un nospiežot pogu C )
atbilstoši norādījumiem par riepu vai
piederumu gaisa spiedienu.
F
Iz

ņemiet komplektu un novietojiet to
atpakaļ vietā. Gadījumā, ja vienā vai vairākās riepās
tiek mainīts spiediens, tad jāatjauno
riepu spiediena sensora sistēmas
darbība.
Lai iegūtu vairāk informācijas par riepu
spiediena sensoru, skatiet attiecīgo
sadaļu.
F
Sa

vienojiet melno cauruli ar riteņa vai
piederuma ventili.
Ja n

epieciešams, izmantojiet komplektā
iekļautos uzgaļus.
Bojājumu gadījumā

191
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016

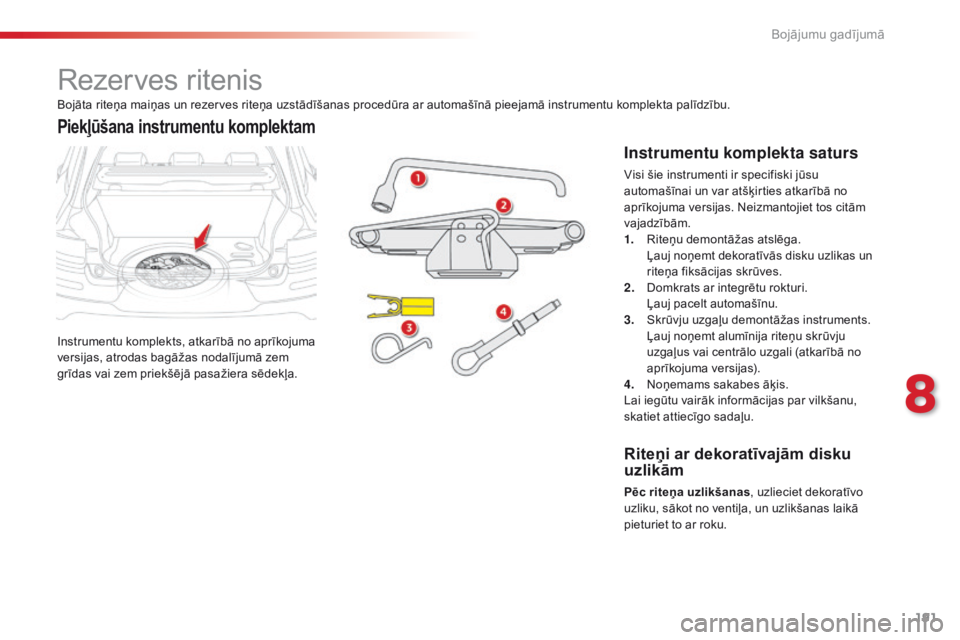

Rezerves ritenis
Instrumentu komplekts, atkarībā no aprīkojuma
versijas, atrodas bagāžas nodalījumā zem
grīdas vai zem priekšējā pasažiera sēdekļa.
Piekļūšana instrumentu komplektam
Instrumentu komplekta saturs
Visi šie instrumenti ir specifiski jūsu
automašīnai un var atšķirties atkarībā no
aprīkojuma versijas. Neizmantojiet tos citām
vajadzībām.
1.
Ri
teņu demontāžas atslēga.
Ļa

uj noņemt dekoratīvās disku uzlikas un
riteņa fiksācijas skrūves.
2.
Do

mkrats ar integrētu rokturi.
Ļa

uj pacelt automašīnu.
3.
Sk

rūvju uzgaļu demontāžas instruments.
Ļa

uj noņemt alumīnija riteņu skrūvju
uzgaļus vai centrālo uzgali (atkarībā no
aprīkojuma versijas).
4.
No

ņemams sakabes āķis.
Lai iegūtu vairāk informācijas par vilkšanu,
skatiet attiecīgo sadaļu.
Bojāta riteņa maiņas un rezerves riteņa uzstādīšanas procedūra ar automašīnā pieejamā instrumentu komplekta palīdzību.
Riteņi ar dekoratīvajām disku
uzlikām
Pēc riteņa uzlikšanas
, uzlieciet dekoratīvo
uzliku, sākot no ventiļa, un uzlikšanas laikā
pieturiet to ar roku.
8
Bojājumu gadījumā

192
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016
Riteņa izņemšana
F Izņemiet instrumentu kasti (pieejama
versijia ar pilna izmēra rezerves riteni).
F
At

skrūvējiet centrālo skrūvi.
F
Pa

celiet rezerves riteni uz savu pusi no
aizmugures.
F
Iz

ņemiet riteni no bagāžas nodalījuma.
F
Iz

ņemiet centrālo skrūvi.
Rezerves ritenis atrodas bagāžas nodalījumā
zem pārsega.
Atkarībā no motora veida, pieejams pilna vai
nepilna izmēra rezerves ritenis (BlueHDi 100 ZS).
Piekļūšana rezerves ritenim
Riteņa novietošana atpakaļ
F Ievietojiet riteni atpakaļ tam paredzētajā
v
ietā.
F
Pa

r dažiem apgriezieniem atskrūvējiet
centrālo skrūvi, tad ievietojiet to atpakaļ
riteņa centrā.
F
Ie

vietojiet nostiprinošo skrūvi (skrūvi un
uzgrizni) riteņa centrā.
F
Pi

evelciet skrūvi, lai labi nofiksētu riteni.
F
Nov

ietojiet instrumentu kasti.
Ja iztrūkst riteņa stiprinājumi (skrūve un
uzgalis), tie nav aizstājami.
Bojājumu gadījumā

193
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016
Riteņa noņemšana
Automašīnas
apstādināšana
Novietojiet automašīnu tā, lai tā
netraucētu satiksmei. Novietošanas
vietai jābūt horizontālai, stabilai un
neslīdošai.
Ieslēdziet stāvbremzi, izslēdziet
aizdedzi un ieslēdziet pirmo
pārnesumu, lai nobloķētu riteņus.
Pārbaudiet, lai mērinstrumentu
panelī būtu iedegusies stāvbremzes
signāllampiņa.
Pārliecinieties, ka no automašīnas
izkāpušie pasažieri atrodas drošā zonā.
Pārliecinieties, ka domkrats ir atbilstoši
novietots automašīnas pacelšanai
paredzētajās vietās.
Nepareizi lietojot domkratu, automašīna
var nokrist.
Nestrādājiet zem automašīnas, kas
pacelta ar domkratu. Izmantojiet balsta
statni.
Darbību saraksts
F Ar instrumentu 3 n oņemiet skrūvju uzgali(-ļus)
(atkarībā no aprīkojuma versijas).
F
At

bloķējiet skrūves ar riteņa demontāžas
atslēgu 1 .
Neizmantojiet:
-
do

mkratu citiem mērķiem.
Izmantojiet to tikai automašīnas
pacelšanai;
-
ci

tu domkratu, kas nav no ražotāja. Domkrats ir jāizmanto tikai, lai paceltu
automašīnu bojātas riepas nomaiņai.
Domkratam nav nepieciešama nekāda
apkope.
Domkrats atbilst Eiropas Savienības
regulu prasībām, piemēram, mašīnu
direktīvai 2006/42/EK.
8
Bojājumu gadījumā

194
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016
F Novietojiet domkrata pēdu 2 uz zemes
un pārliecinieties, ka tā atrodas tieši
pretim atbalsta ligzdai A priekšpusē
vai B aizmugurē, kas atrodas vistuvāk
maināmajam ritenim. F Da
rbiniet domkratu 2
, līdz tā galva saskaras ar izmantoto ligzdu A vai B, automašīnas atbalsta
zonai A vai B cieši jāsavienojas ar domkrata galvas centrālo daļu.
F
Pa

celiet automašīnu, kamēr starp to un zemi ir pietiekami daudz vietas mazizmēra rezerves
riteņa (neaprīkota) maiņai.
Sekojiet, lai domkrats būtu stabils. Ja zeme ir slidena vai kustīga, domkrats var saslīdēt vai
apgāzties. Pastāv savainošanās risks!
Sekojiet, lai domkrats tiktu ievietots vienīgi ligzdā A vai B zem automašīnas, pārliecinoties,
ka automašīnas atbalsta zona ir nocentrēta attiecībā pret domkrata galvu. Pretējā gadījumā
automašīnu var sabojāt un / vai domkrats apgāzties. Pastāv savainošanās risks!
Bojājumu gadījumā

195
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016
Riteņa uzlikšana
Mazizmēra rezerves riteņa
uzstādīšana
Ja jūsu automašīna ir aprīkota ar
vieglmetāla riteņu diskiem, ir pilnīgi
normāli, ka, uzstādot atpakaļ riteni,
pievelkot skrūves, starplika nesaskaras
ar mazizmēra rezerves riteņa disku.
Riteņa noturību nodrošina katras
skrūves koniskais gals.
Pēc riteņa maiņas
Iespējami ātri pārbaudiet mazizmēra
rezerves riteņa stiprinājumu un skrūvju
pievilkumu CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Iespējami ātri salabojiet bojāto riteni un
uzstādiet to atpakaļ.
F
At

skrūvējiet pārējās skrūves un novietojiet
tās tīrā vietā.
F No
ņemiet riteni.
8
Bojājumu gadījumā

196
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016
Darbību saraksts
F Uzstādiet vietā riteni.
F Ar r oku pieskrūvējiet skrūves.
F
Vi

egli pievelciet skrūves, izmantojot riteņa
demontāžas atslēgu ( 1). F No
laidiet automašīnu.
F Salok iet domkratu (2) un noņemiet to. F Pi
evelciet līdz galam skrūves, izmantojot
riteņa demontāžas atslēgu ( 1).
F
Uz

stādiet atpakaļ skrūvju uzgaļus (atkarībā
no aprīkojuma versijas).
Bojājumu gadījumā

197
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016

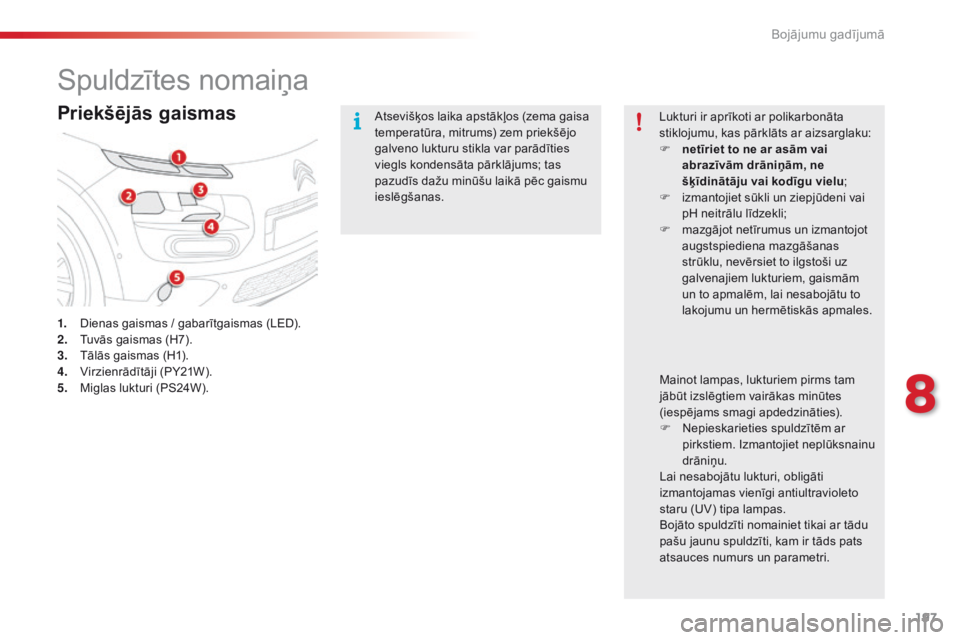

Spuldzītes nomaiņa
Priekšējās gaismas
1. Dienas gaismas / gabarītgaismas (LED).
2. Tu vās gaismas (H7).
3.
Tā

lās gaismas (H1).
4.
Vi

rzienrādītāji (PY21W).
5.
Mi

glas lukturi (PS24W). Atsevišķos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
galveno lukturu stikla var parādīties
viegls kondensāta pārklājums; tas
pazudīs dažu minūšu laikā pēc gaismu
ieslēgšanas.
Lukturi ir aprīkoti ar polikarbonāta
stiklojumu, kas pārklāts ar aizsarglaku:
F
ne
tīriet to ne ar asām vai
abrazīvām drāniņām, ne
šķīdinātāju vai kodīgu vielu ;
F
iz
mantojiet sūkli un ziepjūdeni vai
pH neitrālu līdzekli;
F
ma
zgājot netīrumus un izmantojot
augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz
galvenajiem lukturiem, gaismām
un to apmalēm, lai nesabojātu to
lakojumu un hermētiskās apmales.
Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vairākas minūtes
(iespējams smagi apdedzināties).
F
Ne

pieskarieties spuldzītēm ar
pirkstiem. Izmantojiet neplūksnainu
drāniņu.
Lai nesabojātu lukturi, obligāti
izmantojamas vienīgi antiultravioleto
staru (UV) tipa lampas.
Bojāto spuldzīti nomainiet tikai ar tādu
pašu jaunu spuldzīti, kam ir tāds pats
atsauces numurs un parametri.
8
Bojājumu gadījumā

198
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2016

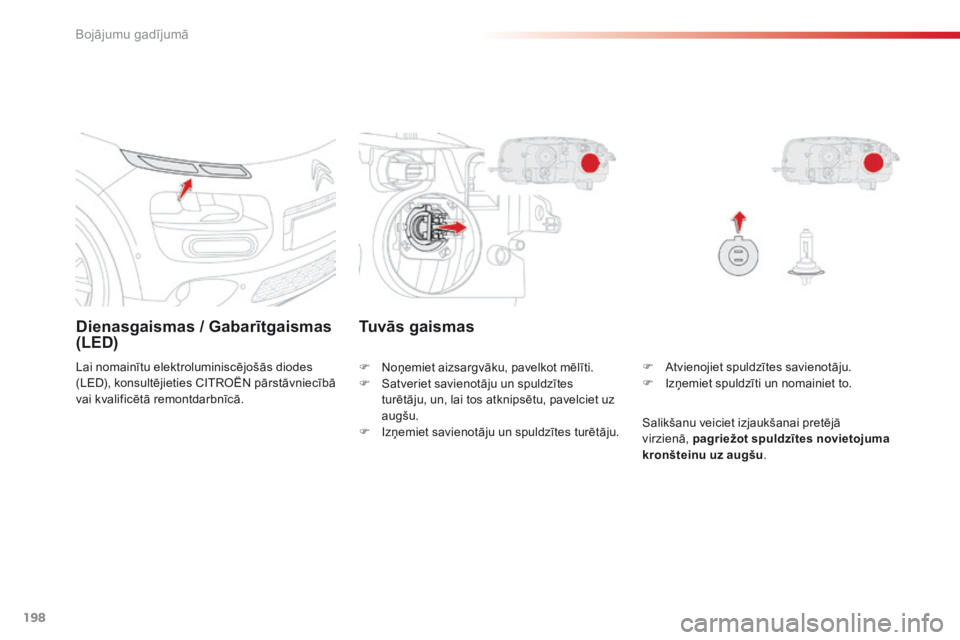

Dienasgaismas / Gabarītgaismas
(LED)
Lai nomainītu elektroluminiscējošās diodes
(LED), konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.F At
vienojiet spuldzītes savienotāju.
F
Iz

ņemiet spuldzīti un nomainiet to.
Tuvās gaismas
F Noņemiet aizsargvāku, pavelkot mēlīti.
F Sa tveriet savienotāju un spuldzītes
turētāju, un, lai tos atknipsētu, pavelciet uz
augšu.
F
Iz

ņemiet savienotāju un spuldzītes turētāju. Salikšanu veiciet izjaukšanai pretējā
virzienā, pagriežot spuldzītes novietojuma
kronšteinu uz augšu
.
