CITROEN C4 CACTUS 2018 Lietošanas Instrukcija (in Latvian)

19
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016
SignāllampiņaStāvoklisCēlonis Darbības/ Novērojumi
AdBlue
®
papildpiedeva
(Diesel BlueHDi) Līdz ar aizdedzes
ieslēgšanu deg fiksēta,
ko papildina skaņas
signāls un paziņojumā
norādīta braukšanas
autonomija. Braukšanas autonomija ir no 600 līdz
2 400 km.
Nekavējoties papildiniet AdBlue® papildpiedevu -
vērsieties CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā, vai veiciet šo darbību paši.
+ Mirgo apvienojumā
ar SERVICE
signāllampiņu, ko
papildina skaņas
signāls un paziņojumā
norādīta braukšanas
autonomija.Braukšanas autonomija ir no 0 līdz
600 km.
Lai izvairītos no bojājumiem
, nekavējoties
papildiniet AdBlue
® papildpiedevu - vērsieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā, vai veiciet šo darbību paši.
Mirgo, apvienots
ar SERVICE
signāllampiņu, ko
papildina skaņas
signāls un paziņojums
par liegumu iedarbināt
dzinēju. AdBlue
® papildpiedevas tvertne ir
tukša - pretiedarbināšanas sistēma
liedz dzinēja iedarbināšanu. Lai iedarbinātu dzinēju, jums obligāti
japapildina
AdBlue® papildpiedeva - vērsieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā, vai
veiciet šo darbību paši.
Tv e r t n ē obligāti jāiepilda minimālais daudzums -
3,8
l

itri AdBlue
® papildpiedevas.
Lai veiktu papildināšanu vai iegūtu vairāk informācijas par AdBlue
® papildpiedevu, skatiet attiecīgo sadaļu.
1
Instrumentu panelis

20
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016
SignāllampiņaStāvoklisCēlonis Darbības/ Novērojumi
+
+ SCR
p
retpiesārņojuma
kontroles sistēma
(Diesel BlueHDi) Līdz ar aizdedzes
ieslēgšanu deg
fiksēti apvienojumā
ar SERVICE
signāllampiņām un
dzinēja pašdiagnostikas
sistēmu, ko papildina
skaņas signāls un
paziņojums. Identificēts SCR pretpiesārņojuma
kontroles sistēmas bojājums.
Šis paziņojums nodziest, ja izplūdes gāzu emisiju
līmenis normalizējas.
Līdz ar aizdedzes
ieslēgšanu mirgo
apvienojumā
ar SERVICE
signāllampiņām un
dzinēja pašdiagnostikas
sistēmu, ko papildina
skaņas signāls un
paziņojumā norādīta
braukšanas autonomija. Pēc tam, kad ir apstiprināti
pretpiesārņojuma sistēmas
darbības traucējumi, pirms dzinēja
pretiedarbināšanas iekārtas
ieslēgšanās jūs vēl varat nobraukt
līdz 1 100 km.
Lai izvairītos no bojājumiem
, tiklīdz iespējams,
vērsieties CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Līdz ar aizdedzes
ieslēgšanu mirgo
apvienojumā
ar SERVICE
signāllampiņām un
dzinēja pašdiagnostikas
sistēmu, ko papildina
skaņas signāls un
paziņojums. Pēc tam, kad ir apstiprināti
pretpiesārņojuma sistēmas darbības
traucējumi, jūs esat pārsnieguši
atļauto braukšanas ierobežojumu
-
p

retiedarbināšanas sistēma liedz
iedarbināt dzinēju. Lai iedarbinātu dzinēju, jums obligāti
jāvēršas
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Instrumentu panelis

21
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016
Minimāls
degvielas
līmenisFiksēta, ko papildina
skaņas signāls un
paziņojums. Pēc pirmās iedegšanās ir atlikuši
aptuveni 5 litri degvielas
, un
šajā brīdī jūs uzsākat tērēt degvielas
rezervi. Lai izvairītos no pilnīgas degvielas izbeigšanās,
nekavējoties papildiniet degvielas līmeni.
Kamēr degvielas līmenis nebūs papildināts, šī
signāllampiņa iedegsies ik reizi pēc aizdedzes
ieslēgšanas, ko papildinās skaņas signāls un paziņojums.
Šis skaņas signāls un paziņojums atkārtojas ar
noteiktu i
ntervālu līdz tas sasniedzis zemāko atzīmi un
tuvojas "0".
Degvielas tvertnes tilpums:
-
be

nzīns - aptuveni 50 litri.
-
Dī

zelis - aptuveni 45 vai 50 litri (atkarībā no
versijas).
Nekad nebrauciet tik ilgi, līdz tvertne ir pilnībā iztukšota,
jo tas var sabojāt pretpiesārņojuma un iesmidzināšanas
sistēmu.
Nepiesprādzēta(s)/
atsprādzēta(s)
drošības josta(s).fiksēta
vai mirgojoša, ko
papildina skaņas
signāls. Nav piesprādzēta vai ir atsprādzēta
kāda drošības josta.
Pavelciet siksnu un ielieciet tās mēlīti slēdzī.
Drošības
spilveni īslaicīgi iedegta.
Iedegas uz dažām sekundēm,
izslēdzas, kad esat ieslēguši
aizdedzi. Pēc dzinēja iedarbināšanas tai jānodziest.
Ja tā nenodziest, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
fiksēta. Bojāts kāds no drošības spilveniem
vai drošības jostas pirotehniskajiem
spriegotājiem. Pārbaudiet CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Signāllampiņa
StāvoklisCēlonis Darbības/ Novērojumi
1
Instrumentu panelis

22
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016
Motoreļļas
spiediens fiksēta.
Bojāta dzinēja eļ ļošanas sistēma. Ievērojot drošības noteikumus, apstāšanās ir obligāta.
Apstādiniet automašīnu, izslēdziet aizdedzi un
sazinieties ar CITROËN pārstāvniecību vai autorizētu
remontdarbnīcu.
Akumulatora
lādiņš
fiksēta.
Bojāta akumulatora lādēšanas
sistēma (netīras vai atlaistas spailes,
vaļīga vai pārrauta maiņstrāvas
ģeneratora siksna...). Pēc dzinēja iedarbināšanas signāllampiņai jānodziest.
Ja tā nenodziest, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Maksimālā
dzesēšanas
šķidruma
temperatūra Fiksēta.
Pārāk augsta dzesēšanas šķidruma
sistēmas temperatūra. Ievērojot drošības noteikumus, apstāšanās ir obligāta.
Ja nepieciešams uzpildīt līmeni, nogaidiet, līdz motors
būs atdzisis.
Ja problēmu nav izdevies novērst, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Signāllampiņa
StāvoklisCēlonis Darbības/ Novērojumi
Instrumentu panelis

23
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016
Nepietiekams
spiediens riepāFiksēta, ko papildina
skaņas signāls un
paziņojums. Nepietiekams spiediens vienā vai
vairākās riepās.
Cik vien ātri iespējams, pārbaudiet spiedienu riepās.
Šo pārbaudi ieteicams veikt "aukstām" riepām.
Pēc katras spiediena atjaunošanas reizes vienā
vai vairākās riepās un pēc vienas vai vairāku riepu
maiņas, jums jāatjauno sistēmas darbība.
Lai iegūtu vairāk informācijas par riepu spiediena
sensoriem, skatiet attiecīgo sadaļu.
+ Mirgo, pēc tam
fiksēta, ko papildina
signāllampiņa -
SERVICE.Funkcijai ir radušies darbības
traucējumi - riepu spiediena kontrole
vairs netiek nodrošināta.
Tiklīdz vien iespējams, pārbaudiet spiedienu riepās.
Veiciet sistēmas pārbaudi CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Kāja uz bremžu
pedāļa Mirgo, ko papildina
skaņas signāls
un paziņojums,
kas apvienoti ar
elektroniskās
pārnesumkārbas
vadības bloka
mirgojošu diodi "Kāja
uz pedāļa". Ar elektronisko pārnesumkārbu
motora iedarbināšanas laikā bremžu
pedālis nav nospiests.
Lietojot elektronisko pārnesumkārbu, lai iedarbinātu
motoru, nospiediet bremžu pedāli.
Ja vēlaties izslēgt stāvbremzi, nenospiežot bremžu
pedāli, šis indikators paliks iedegts.
Mirgo. Ar elektronisko pārnesumkārbu, ja
automašīnu paturēsiet ilgāku laiku
slīpumā ar gāzes pedāļa palīdzību,
sajūgs pārkarsīs. Izmantojiet bremžu pedāli un / vai elektronisko
stāvbremzi.
Signāllampiņa
StāvoklisCēlonis Darbības/ Novērojumi
1
Instrumentu panelis

24
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016

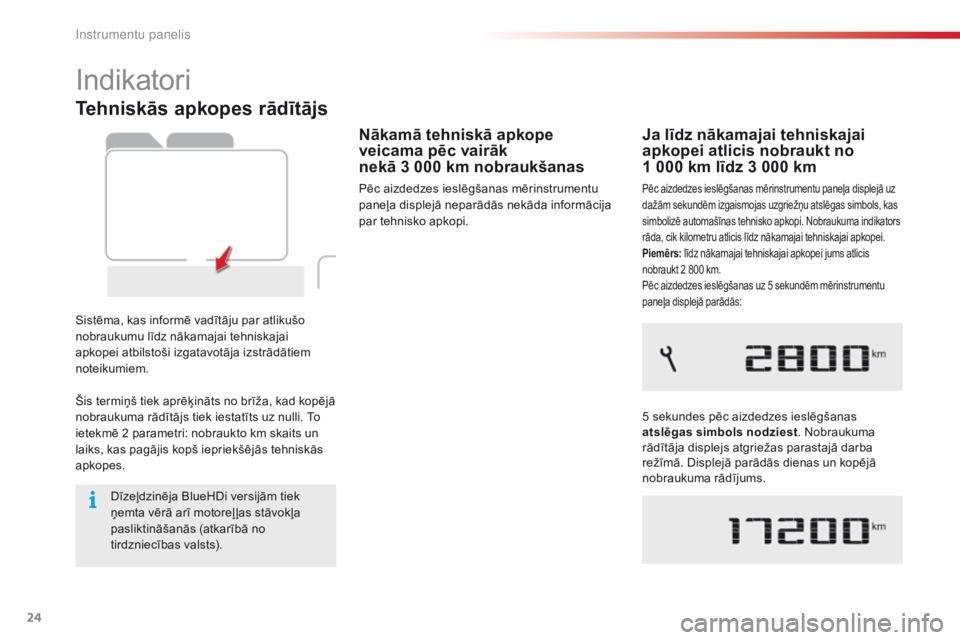

Tehniskās apkopes rādītājs
Sistēma, kas informē vadītāju par atlikušo
nobraukumu līdz nākamajai tehniskajai
apkopei atbilstoši izgatavotāja izstrādātiem
noteikumiem.
Nākamā tehniskā apkope
veicama pēc vairāk
nekā
3 0
00
k
m nobraukšanas
Pēc aizdedzes ieslēgšanas mērinstrumentu
paneļa displejā neparādās nekāda informācija
par tehnisko apkopi.
Ja līdz nākamajai tehniskajai
apkopei atlicis nobraukt no
1
0
00
k
m līdz 3 000 km
Pēc aizdedzes ieslēgšanas mērinstrumentu paneļa displejā uz
dažām sekundēm izgaismojas uzgriežņu atslēgas simbols, kas
simbolizē automašīnas tehnisko apkopi. Nobraukuma indikators
rāda, cik kilometru atlicis līdz nākamajai tehniskajai apkopei.
Piemērs: līdz nākamajai tehniskajai apkopei jums atlicis
nobraukt 2 800 km.
Pēc aizdedzes ieslēgšanas uz 5 sekundēm mērinstrumentu
paneļa displejā parādās:
5 sekundes pēc aizdedzes ieslēgšanas
atslēgas simbols nodziest . Nobraukuma
rādītāja displejs atgriežas parastajā darba
režīmā. Displejā parādās dienas un kopējā
nobraukuma rādījums.
Indikatori
Šis termiņš tiek aprēķināts no brīža, kad kopējā
nobraukuma rādītājs tiek iestatīts uz nulli. To
ietekmē 2 parametri: nobraukto km skaits un
laiks, kas pagājis kopš iepriekšējās tehniskās
apkopes.
Dīzeļdzinēja BlueHDi versijām tiek
ņemta vērā arī motoreļ ļas stāvokļa
pasliktināšanās (atkarībā no
tirdzniecības valsts).
In

25
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016

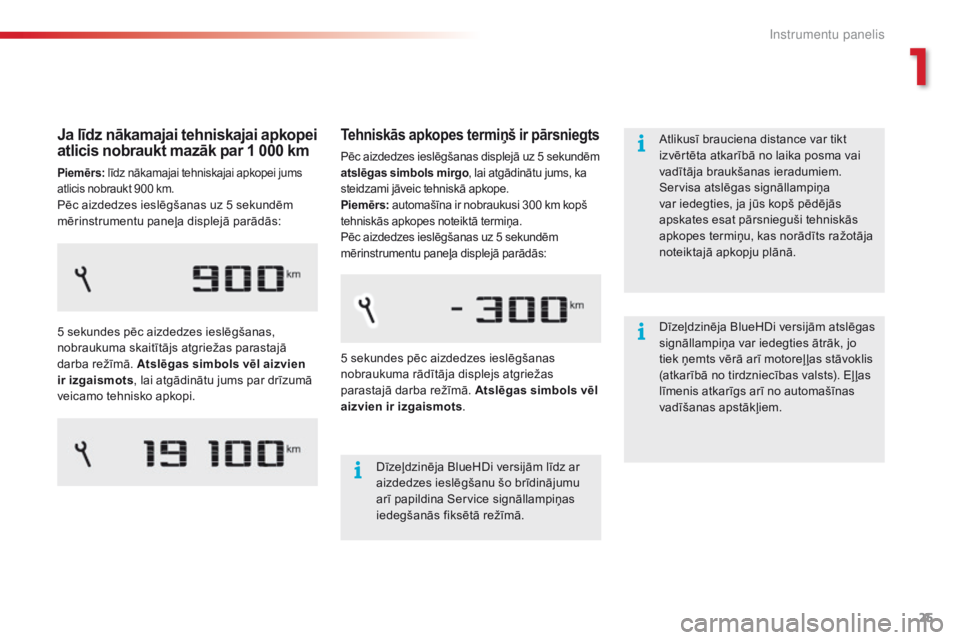

Tehniskās apkopes termiņš ir pārsniegts
Pēc aizdedzes ieslēgšanas displejā uz 5 sekundēm
at slēgas simbols mirgo , lai atgādinātu jums, ka
steidzami jāveic tehniskā apkope.
Piemērs: automašīna ir nobraukusi 300 km kopš
tehniskās apkopes noteiktā termiņa.
Pēc aizdedzes ieslēgšanas uz 5 sekundēm
mērinstrumentu paneļa displejā parādās:
Dīzeļdzinēja BlueHDi versijām līdz ar
aizdedzes ieslēgšanu šo brīdinājumu
arī papildina Service signāllampiņas
iedegšanās fiksētā režīmā.
5 sekundes pēc aizdedzes ieslēgšanas
nobraukuma rādītāja displejs atgriežas
parastajā darba režīmā. Atslēgas simbols vēl
aizvien ir izgaismots
. Atlikusī brauciena distance var tikt
izvērtēta atkarībā no laika posma vai
vadītāja braukšanas ieradumiem.
Servisa atslēgas signāllampiņa
var iedegties, ja jūs kopš pēdējās
apskates esat pārsnieguši tehniskās
apkopes termiņu, kas norādīts ražotāja
noteiktajā apkopju plānā.
Ja līdz nākamajai tehniskajai apkopei
atlicis nobraukt mazāk par 1 000 km
Piemērs:
līdz nākamajai tehniskajai apkopei jums
atlicis nobraukt 900 km.
Pēc aizdedzes ieslēgšanas uz 5 sekundēm
mērinstrumentu paneļa displejā parādās:
5 sekundes pēc aizdedzes ieslēgšanas,
nobraukuma skaitītājs atgriežas parastajā
darba režīmā. A tslēgas simbols vēl aizvien
ir izgaismots , lai atgādinātu jums par drīzumā
veicamo tehnisko apkopi. Dīzeļdzinēja BlueHDi versijām atslēgas
signāllampiņa var iedegties ātrāk, jo
tiek ņemts vērā arī motoreļ ļas stāvoklis
(atkarībā no tirdzniecības valsts). Eļ ļas
līmenis atkarīgs arī no automašīnas
vadīšanas apstākļiem.
1
Instrumentu panelis

26
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016
Tehniskās apkopes rādītāja
noregulēšana uz nulli
Pēc katras apkopes tehniskās apkopes rādītājs
ir jānoregulē uz nulli.
Ja paši esat veikuši savas automašīnas apkopi:
F
izs
lēdziet aizdedzi;
F
no

spiediet pogu apgaismojuma
komandslēdža galā un turiet to nospiestu;
F
ie

slēdziet aizdedzi (nobraukuma rādītājs
uzsāk skaitīšanu atpakaļ);
F
ti

klīdz displejā redzams "=0" , atlaidiet
pogu. Apkopes simbols (servisa atslēga)
ekrānā vairs nav redzams.
Pēc šīs darbības, ja vēlaties atvienot
akumulatoru, aizslēdziet automašīnu
un nogaidiet vismaz 5 minūtes, lai
rādījumu noregulēšana uz nulli tiktu
saglabāta atmiņā.
Atgādinājuma informācija par
apkopi
Jūs jebkurā brīdī varat piekļūt atgādinājuma
informācijai par apkopi skārienekrānā.
F
Iz

vēlieties Driving assistance
(palīdzība vadīšanā).
F
Ot

rajā lapā nospiediet
Diagnostic (diagnostika).
Ekrānā parādās informācija par tehnisko
apkopi.
Instrumentu panelis

27
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016

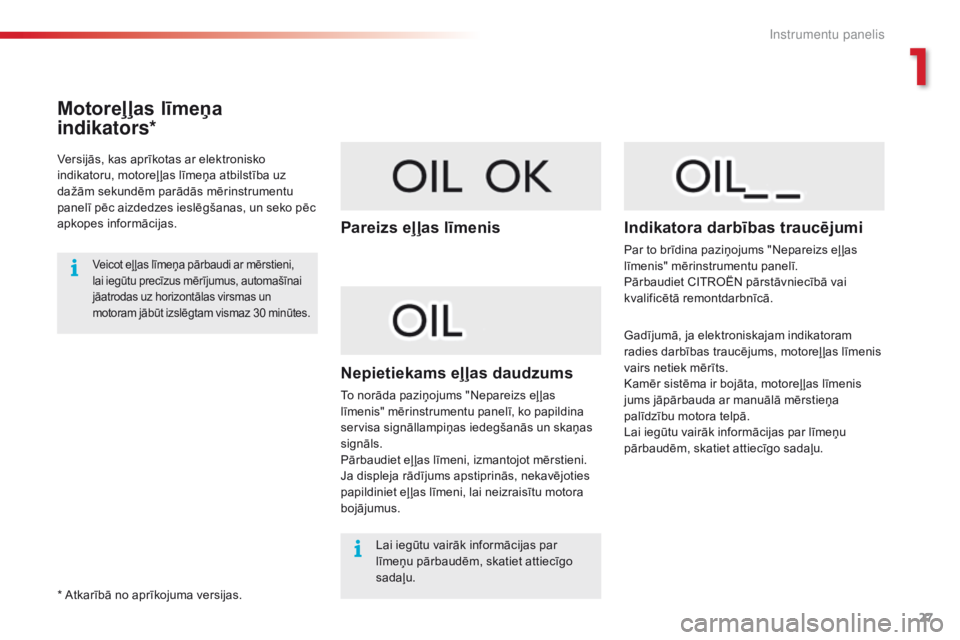

Motoreļļas līmeņa
indikators*
Versijās, kas aprīkotas ar elektronisko
indikatoru, motoreļ ļas līmeņa atbilstība uz
dažām sekundēm parādās mērinstrumentu
panelī pēc aizdedzes ieslēgšanas, un seko pēc
apkopes informācijas.
Veicot eļ ļas līmeņa pārbaudi ar mērstieni,
lai iegūtu precīzus mērījumus, automašīnai
jāatrodas uz horizontālas virsmas un
motoram jābūt izslēgtam vismaz 30 minūtes.
Pareizs eļļas līmenis
Nepietiekams eļļas daudzums
To norāda paziņojums "Nepareizs eļ ļas
līmenis" mērinstrumentu panelī, ko papildina
servisa signāllampiņas iedegšanās un skaņas
signāls.
Pārbaudiet eļ ļas līmeni, izmantojot mērstieni.
Ja displeja rādījums apstiprinās, nekavējoties
papildiniet eļ ļas līmeni, lai neizraisītu motora
bojājumus.
Indikatora darbības traucējumi
Par to brīdina paziņojums "Nepareizs eļ ļas
līmenis" mērinstrumentu panelī.
Pārbaudiet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Lai iegūtu vairāk informācijas par
līmeņu pārbaudēm, skatiet attiecīgo
sadaļu.
*
A

tkarībā no aprīkojuma versijas. Gadījumā, ja elektroniskajam indikatoram
radies darbības traucējums, motoreļ ļas līmenis
vairs netiek mērīts.
Kamēr sistēma ir bojāta, motoreļ ļas līmenis
jums jāpārbauda ar manuālā mērstieņa
palīdzību motora telpā.
Lai iegūtu vairāk informācijas par līmeņu
pārbaudēm, skatiet attiecīgo sadaļu.
1
Instrumentu panelis

28
C4-cactus_lv_Chap01_Instruments-de-bord_ed01-2016
7'' skārienekrāns
Ar skārienekrānu var piekļūt:
- apsildes / gaisa kondicionēšanas sistēmas
vadībai;
-
bo

rta datoram un atsevišķu automašīnas
funkciju iestatīšanai;
-
au

dio un tālruņa aprīkojuma vadībai;
-
va

dītāja vietas interaktīvajai, skaņas un
apgaismojuma intensitātes uzstādīšanas
palīdzībai;
un atkarībā no aprīkojuma versijas:
-
br

īdinājuma par palīgierīces automašīnas
novietošanu stāvvietā paziņojuma
parādīšanai;
-
na

vigācijas sistēmas vadībai un ar to
saistītajiem pakalpojumiem.
Drošības nolūkos darbības, kam
nepieciešama nedalīta vadītāja
uzmanība, jāveic vienīgi automašīnai
stāvot .
Dažas funkcijas braucot nav pieejamas.Vispārējā darbība
Ieteikumi
Uzspiežot impulsam jābūt stingram, īpaši,
tā saucamās "slīdošās" kustības gadījumā
(sarakstu ritināšana, kartes pārvietošana).
Ar vienu pieskārienu nepietiek.
Ekrāns neņem vērā impulsus, kas radīti,
uzspiežot ar vairākiem pirkstiem.
Šī tehnoloģija ļauj to izmantot jebkurā
temperatūrā un pat ar cimdiem rokās.
Nepieskarties skārienekrānam ar asiem
priekšmetiem.
Nepieskarties skārienekrānam ar slapjām
rokām.
Skārienekrāna tīrīšanai izmantojiet tīru un
mīkstu drānu. Lai piekļūtu sekundārajai lapai,
izmantojiet šo taustiņu.
Lai atgrieztos primārajā lapā,
izmantojiet šo taustiņu.
Lai piekļūtu papildu informācijai un
atsevišķu funkciju iestatījumiem,
izmantojiet šo taustiņu.
Lai apstiprinātu un saglabātu
izmaiņas, izmantojiet šo taustiņu.
Lai aizvērtu, izmantojiet šo taustiņu.
Principi
Lai piekļūtu izvēlnēm, izmantojiet katrā
skārienekrāna pusē izvietotos taustiņus un
tad nospiediet uz skārienekrāna attēlotajām
taustiņiem.
Katra izvēlne parādās vienā vai divās lapās
(primārā un sekundārā lapa).
Ja kādu laiku nav veiktas nekāda
darbība sekundārajā lapā, automātiski
parādās primārā lapa.
Ļoti karstā laikā sistēma var pārslēgties
gaidīšanas režīmā (pilnīgas skaņas
un attēla izslēgšanās) apmēram uz
5
m

inūtēm.
Diožu stāvoklis
Dažām pogām ir diode, kas norāda attiecīgās
funkcijas stāvokli.
Zaļa diode - jūs esat aktivizējis attiecīgo
funkciju.
Oranža diode - jūs esat deaktivizējis attiecīgo
funkciju.
Instrumentu panelis
