CITROEN C4 CACTUS 2018 Návod na použití (in Czech)

19
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016
KontrolkaStavPříčina Akce/Doporučení
Aditivum
AdBlue
®
(naftový motor
BlueHDi)svítí nepřerušovaně
po zapnutí zapalování,
doprovázená zvukovým
signálem a hlášením
oznamujícím vzdálenost,
kterou je ještě možno ujet.Dojezd je mezi 600 a 2 400 km
včetně. Neprodleně doplňte aditivum AdBlue®: obraťte se
na servis sítě CITROËN nebo na jiný odborný servis
nebo tento úkon proveďte sami.
+ bliká společně
s kontrolkou SERVICE,
doprovázená
zvukovým signálem a
hlášením oznamujícím
vzdálenost, kterou je
ještě možno ujet. Dojezd je mezi 0 a 600 km včetně.
Bezpodmínečně doplňte aditivum AdBlue
®, abyste
předešli odstavení vozu : obraťte se na servis sítě
CITROËN nebo na jiný odborný servis nebo tento
úkon proveďte sami.
bliká společně
s kontrolkou SERVICE,
doprovázená
zvukovým signálem
a hlášením
oznamujícím zákaz
startování. Nádrž aditiva AdBlue
® je prázdná:
legislativou předepsané zařízení
proti startování zabrání nastartování
motoru. Abyste mohli znovu nastartovat motor, je třeba
bezpodmínečně
doplnit aditivum AdBlue®: obraťte se
na servis sítě CITROËN nebo na jiný odborný servis
nebo proveďte tento úkon sami.
Je nezbytné doplnit do nádrže pro aditivum
minimálně 3,8 litru aditiva AdBlue
®.
Bližší informace o aditivu AdBlue
® a jeho doplňování naleznete v příslušné rubrice.
1
Palubní zařízení

20
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016

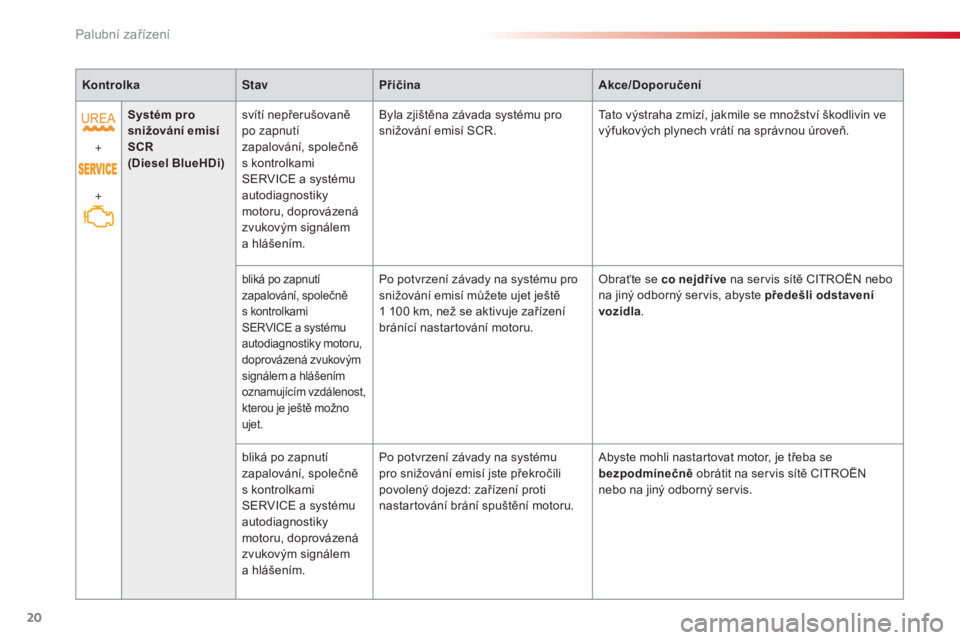

KontrolkaStavPříčina Akce/Doporučení
+
+ Systém pro
snižování emisí
SCR

(Diesel BlueHDi) svítí nepřerušovaně
po zapnutí
zapalování, společně
s kontrolkami
SERVICE a systému
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a
h

lášením.Byla zjištěna závada systému pro
snižování emisí SCR.
Tato výstraha zmizí, jakmile se množství škodlivin ve
výfukových plynech vrátí na správnou úroveň.
bliká po zapnutí
zapalování, společně
s
k

ontrolkami
SERVICE a systému
autodiagnostiky motoru,
doprovázená zvukovým
signálem a hlášením
oznamujícím vzdálenost,
kterou je ještě možno
ujet.Po potvrzení závady na systému pro
snižování emisí můžete ujet ještě
1
1

00
k
m, než se aktivuje zařízení
bránící nastartování motoru. Obraťte se co nejdříve na servis sítě CITROËN nebo
na jiný odborný servis, abyste předešli odstavení
vozidla
.
bliká po zapnutí
zapalování, společně
s kontrolkami
SERVICE a systému
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a hlášením. Po potvrzení závady na systému
pro snižování emisí jste překročili
povolený dojezd: zařízení proti
nastartování brání spuštění motoru.
Abyste mohli nastartovat motor, je třeba se
bezpodmínečně
obrátit na servis sítě CITROËN
nebo na jiný odborný servis.
Palubní zařízení

21
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016
Minimální
zásoba palivasvítí trvale,
doprovázená
zvukovým signálem
a hlášením. Při prvním rozsvícení zbývá v nádrži
přibližně 5 l
itrů paliva.
V tuto chvíli začínáte spotřebovávat
palivovou rezervu. Co nejdříve doplňte palivo, abyste zabránili úplnému
vyčerpání nádrže.
A ž do dostatečného doplnění nádrže se bude tato
kontrolka, doprovázená zvukovým signálem
a hlášením, rozsvěcet při každém zapnutí zapalování.
Hlášení doprovázené zvukovým signálem se bude
zobrazovat v intervalu, který se bude s přibližováním
k hodnotě „0“ stále zkracovat.
Objem nádrže:
-
Be

nzín: přibližně 50
l
itrů.
-
Na

fta: přibližně 45
n
ebo 50
l
itrů (podle verze).
Nikdy nepokračujte v jízdě až do zastavení motoru
z důvodu úplného vyčerpání nádrže, protože by mohlo
dojít k poškození emisního a vstřikovacího systému.
Nezapnutý(é) /
rozepnutý(é)
bezpečnostní
pás (y) svítí nepřerušovaně
nebo bliká,
doprovázená
zvukovým signálem. Jeden z bezpečnostních pásů nebyl
zapnut nebo byl rozepnut.
Přitáhněte pás a zasuňte sponu do zámku.
Airbagy svítí dočasně. Když zapnete zapalování, rozsvítí se
kontrolka na několik sekund a poté
zhasne. Po nastartování motoru musí kontrolka zhasnout.
Pokud nezhasne, obraťte se na servis sítě CITROËN
nebo na jiný odborný servis.
svítí nepřerušovaně. Závada některého z airbagů nebo pyrotechnických předpínačů
bezpečnostních pásů. Obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
Kontrolka
StavPříčina Akce/Doporučení
1
Palubní zařízení

22
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016
Tlak motorového
olejesvítí nepřerušovaně. Závada okruhu mazání motoru. Je nutné zastavit vozidlo při zachování maximální
bezpečnosti.
Zaparkujte, vypněte zapalování a kontaktujte servis
sítě CITROËN nebo kvalifikovanou autodílnu.
Nabíjení
autobaterie
svítí nepřerušovaně. Závada obvodu nabíjení autobaterie
(znečištěné nebo povolené svorky,
uvolněný nebo přetržený řemen
alternátoru, ...). Při nastartování motoru musí tato kontrolka zhasnout.
Pokud nezhasne, kontaktujte servis sítě CITROËN
nebo jiný odborný servis.
Maximální
teplota chladicí
kapaliny svítí trvale.
Teplota kapaliny chladicího okruhu je
příliš vysoká. Je nezbytné zastavit vozidlo při zachování maximální
bezpečnosti.
Vyčkejte na vychladnutí motoru, poté v případě
potřeby dolijte kapalinu.
Pokud problém přetrvává, obraťte se na servisní síť
CITROËN nebo na jiný odborný servis.
Kontrolka
StavPříčina Akce/Doporučení
Palubní zařízení

23
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016
Pokles tlakusvítí trvale,
doprovázená
zvukovým signálem
a
h

lášením.Nedostatečný tlak v pneumatice
jednoho nebo několika kol.
Co možná nejdříve zkontrolujte tlak huštění
pneumatik.
Tato kontrola musí být provedena pokud možno
u studených pneumatik.
Po každé úpravě tlaku v jedné nebo několika
pneumatikách a po výměně jednoho nebo několika kol
je třeba systém reinicializovat.
Více informací o detekci poklesu tlaku naleznete
v příslušné kapitole.
+ bliká a poté svítí trvale
společně s kontrolkou
„Service“.Funkce vykazuje poruchu: kontrola
tlaku pneumatik již není zajišťována.
Jakmile je to možné, zkontrolujte tlak v pneumatikách.
Nechte systém zkontrolovat v servisu sítě CITROËN
nebo v jiném odborném servisu.
Nohu na brzdu bliká, doprovázená
zvukovým signálem
a hlášením
spolu s blikající
kontrolkou „Nohu
na brzdu“ skříňky
ovládání pilotované
převodovky. Brzdový pedál není při startování
motoru u vozidla s pilotovanou
převodovkou sešlápnutý.
Ve vozidle s pilotovanou převodovkou sešlápněte pro
nastartování motoru brzdový pedál.
Pokud se pokoušíte uvolnit parkovací brzdu bez
sešlápnutí brzdového pedálu, zůstane tato kontrolka
rozsvícená.
bliká. Jestliže u vozidla s pilotovanou
převodovkou budete příliš dlouho
udržovat vozidlo na svahu v klidu
pomocí pedálu akcelerace, dojde ke
spálení spojky. Použijte brzdový pedál a/nebo parkovací brzdu.
Kontrolka
StavPříčina Akce/Doporučení
1
Palubní zařízení

24
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016
Ukazatel údržby
Systém informující řidiče o lhůtě příští
prohlídky, kterou je třeba provést v souladu
s plánem údržby stanoveným výrobcem
vozidla.
Do příští prohlídky zbývá ujet
více než 3 000 km
Po zapnutí zapalování se na displeji nezobrazí
žádná informace o údržbě.
Do příští prohlídky zbývá ujet
vzdálenost v rozmezí od 1 000 do
3 000 km
Po zapnutí zapalování se na 5 sekund rozsvítí
symbol klíče. Na řádku ukazatele celkového
počtu ujetých kilometrů se zobrazí počet
kilometrů zbývajících do příští prohlídky.
Příklad: do příští prohlídky zbývá ujet
2 800 km.
Po zapnutí zapalování ukazatel po dobu
5 sekund udává:
5 sekund po zapnutí zapalování symbol klíče
zhasne ; ukazatel celkového počtu ujetých
kilometrů se vrátí ke své normální činnosti.
Displej tedy udává celkový počet ujetých km.
Ukazatele
Tato lhůta je počítána od posledního
vynulování ukazatele v závislosti na proběhu
kilometrů a času uplynulého od posledního
vynulování.
Pro verze Diesel BlueHDi je brána
v úvahu rovněž úroveň degradace
(opotřebení) motorového oleje (podle
země prodeje).
Palubní zařízení

25
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016
Lhůta prohlídky překročena
Po zapnutí zapalování po dobu 5 sekund symbol
klíče bliká, aby Vám tak připomněl, že je nutno
co nejdříve nechat provést prohlídku vozidla.
Příklad: překročili jste lhůtu pro provedení
prohlídky o 300 km.
Po zapnutí zapalování ukazatel po dobu
5
s

ekund udává:
Pro verze Diesel BlueHDi je tato
výstraha doprovázena rovněž trvalým
svícením kontrolky „SERVICE“ po
zapnutí zapalování.
5 sekund po zapnutí zapalování se ukazatel
celkového počtu ujetých kilometrů vrátí ke
své normální činnosti. Symbol klíče zůstane
svítit
. Počet kilometrů, které je možno ještě
ujet, může být kombinován s časovým
faktorem v závislosti na obvyklém
způsobu jízdy.
Klíč symbolizující údržbu se tedy rovněž
může rozsvítit i v případě, že jste
překročili dobu uplynulou od poslední
prohlídky, stanovenou v dokumentu
plán údržby výrobce.
Do příští prohlídky zbývá ujet
méně než 1 000 km
Příklad:
do příští prohlídky zbývá ujet 900 km.
Po zapnutí zapalování ukazatel po dobu
5 sekund udává:
5 sekund po zapnutí zapalování se ukazatel
celkového počtu ujetých kilometrů vrátí ke své
normální činnosti. Symbol klíče zůstane svítit
pro připomenutí, že je nutno v blízké době
nechat provést prohlídku vozidla. Pro verze Diesel BlueHDi se může
symbol klíče rozsvítit rovněž podle toho,
jak je opotřebený motorový olej (podle
země prodeje).
Stupeň opotřebení motorového oleje
závisí na způsobu používání vozidla.
1
Palubní zařízení

26
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016
Nulování ukazatele údržby
Po každé prohlídce musí být ukazatel údržby
vynulován.
Pokud jste si údržbu vozu prováděli svépomocí:
F
vy
pněte zapalování,
F
st

iskněte tlačítko na konci ovladače světel
a přidržte jej,
F
za

pněte zapalování; na ukazateli ujetých
kilometrů začne odpočítávání,
F
ja

kmile se na ukazateli rozsvítí „ =0“,
uvolněte tlačítko. Symbol klíče zmizí.
Jestliže byste po této operaci chtěli
odpojit akumulátor vozidla, nejprve
zamkněte vozidlo a vyčkejte alespoň
pět minut, aby bylo vynulování
ukazatele zaregistrováno.
Indikace údržby
Informaci o lhůtě pro pravidelnou prohlídku
můžete kdykoli zobrazit na dotykovém displeji. F
Zv

olte nabídku „Asistenční syst.
řidiče “.
F
Na d

ruhé stránce zvolte
„ Diagnostika “.
Informace o údržbě se zobrazí na displeji.
Palubní zařízení

27
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016

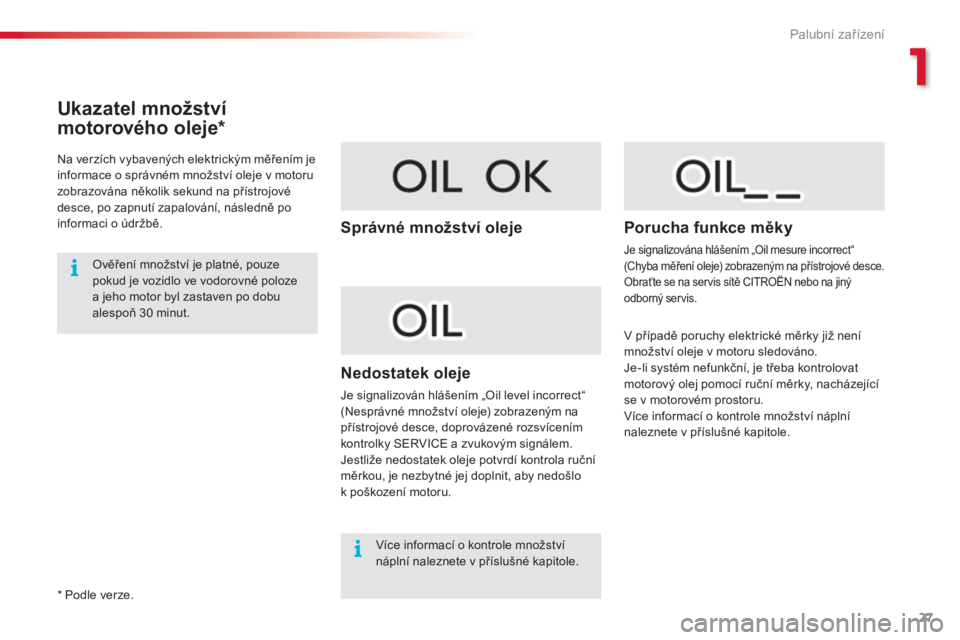

Ukazatel množství
motorového oleje*
Na verzích vybavených elektrickým měřením je
informace o správném množství oleje v motoru
zobrazována několik sekund na přístrojové
desce, po zapnutí zapalování, následně po
informaci o údržbě.Ověření množství je platné, pouze
pokud je vozidlo ve vodorovné poloze
a jeho motor byl zastaven po dobu
alespoň 30 minut.
Správné množství oleje
Nedostatek oleje
Je signalizován hlášením „Oil level incorrect“
(Nesprávné množství oleje) zobrazeným na
přístrojové desce, doprovázené rozsvícením
kontrolky SERVICE a zvukovým signálem.
Jestliže nedostatek oleje potvrdí kontrola ruční
měrkou, je nezbytné jej doplnit, aby nedošlo
k poškození motoru.
Porucha funkce měky
Je signalizována hlášením „Oil mesure incorrect“
(Chyba měření oleje) zobrazeným na přístrojové desce.
Obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
Více informací o kontrole množství
náplní naleznete v příslušné kapitole.
* Podle verze. V případě poruchy elektrické měrky již není
množství oleje v motoru sledováno.
Je-li systém nefunkční, je třeba kontrolovat
motorový olej pomocí ruční měrky, nacházející
se v motorovém prostoru.
Více informací o kontrole množství náplní
naleznete v příslušné kapitole.
1
Palubní zařízení

28
C4 - cactus_cs_Chap01_Instruments- de-bord_ed01-2016

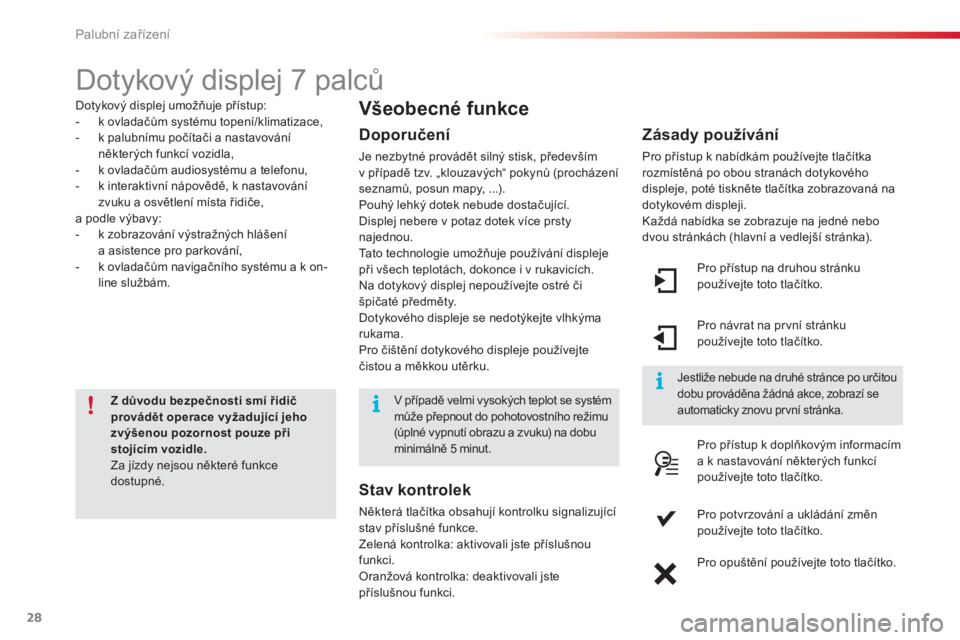

Dotykový displej 7 palců
Dotykový displej umožňuje přístup:
- k ovladačům systému topení/klimatizace,
-
k pa

lubnímu počítači a nastavování
některých funkcí vozidla,
-
k ov

ladačům audiosystému a telefonu,
-
k in

teraktivní nápovědě, k nastavování
zvuku a osvětlení místa řidiče,
a podle výbavy:
-
k zo

brazování výstražných hlášení
a
a

sistence pro parkování,
-
k ov

ladačům navigačního systému a k on-
line službám.
Z důvodu bezpečnosti smí řidič
provádět operace vyžadující jeho
zvýšenou pozornost pouze při
stojícím vozidle.
Za jízdy nejsou některé funkce
dostupné.Všeobecné funkce
Doporučení
Je nezbytné provádět silný stisk, především
v p řípadě tzv. „klouzavých“ pokynů (procházení
seznamů, posun mapy, ...).
Pouhý lehký dotek nebude dostačující.
Displej nebere v potaz dotek více prsty
najednou.
Tato technologie umožňuje používání displeje
při všech teplotách, dokonce i v rukavicích.
Na dotykový displej nepoužívejte ostré či
špičaté předměty.
Dotykového displeje se nedotýkejte vlhkýma
rukama.
Pro čištění dotykového displeje používejte
čistou a měkkou utěrku. Pro přístup na druhou stránku
používejte toto tlačítko.
Pro návrat na první stránku
používejte toto tlačítko.
Pro přístup k doplňkovým informacím
a k nastavování některých funkcí
používejte toto tlačítko.
Pro potvrzování a ukládání změn
používejte toto tlačítko.
Pro opuštění používejte toto tlačítko.
Zásady používání
Pro přístup k nabídkám používejte tlačítka
rozmístěná po obou stranách dotykového
displeje, poté tiskněte tlačítka zobrazovaná na
dotykovém displeji.
Každá nabídka se zobrazuje na jedné nebo
dvou stránkách (hlavní a vedlejší stránka).
Jestliže nebude na druhé stránce po určitou
dobu prováděna žádná akce, zobrazí se
automaticky znovu první stránka.
V případě velmi vysokých teplot se systém
může přepnout do pohotovostního režimu
(úplné vypnutí obrazu a zvuku) na dobu
minimálně 5 minut.
Stav kontrolek
Některá tlačítka obsahují kontrolku signalizující
stav příslušné funkce.
Zelená kontrolka: aktivovali jste příslušnou
funkci.
Oranžová kontrolka: deaktivovali jste
příslušnou funkci.
Palubní zařízení
