Bilen har ikke vært inne til
vedlikehold i tide
I 5 sekunder etter at tenningen er satt på vil
nø kkelsymbolet blinke for å varsle om at
vedlikeholdet må utføres snarlig.
Eksempel: bilen skulle har vært inne til
periodisk vedlikehold for 300
km siden.
Når tenningen settes på viser displayet i
5


sekunder: Nøkkelen kan tennes hvis du har
overskredet tiden som har forløpt siden
siste vedlikehold, slik som angitt i
bilprodusentens vedlikeholdsprogram.
For versjonene Diesel BlueHDi, kan
nøkkelen likeledes tennes for tidlig,
i henhold til forringelsegraden av
motoroljen, som avhenger av bilens
kjøreforhold.
5
sekunder etter at tenningen er satt på, går
telleren for totalt kjørte kilometer tilbake til sin
normale funksjon. Nøkken forblir tent .
For versjonene Diesel BlueHDi, medfølges
denne varslingen av lampen Service som lyser
vedvarende, så snart tenningen settes på.
1
Instrumenter i bilen

40
C4-Picasso-II_no_Chap01_instruments-bord_ed02-2016
Nullstilling av
vedlikeholdsindikatorenDersom du ønsker å koble fra batteriet
etter dette, lås bilen og vent i minst
fem minutter, ellers vil ikke nullstillingen
bli registrert.
Indikatoren for vedlikehold skal nullstilles hver
gang det foretas vedlikehold på bilen.
Dersom du selv har foretatt vedlikehold på
bilen:
F

sl

å av tenningen,
F

t

rykk på nullstillingsknappen for triptelleren,
og hold den trykket inn,
F

se

tt på tenningen. Kilometertelleren starter
en nedtelling,
F

n

år displayet viser "=0" , slipp knappen.
Nøkkelsymbolet forsvinner.
Påminnelse og
vedlikeholdsinformasjon
Du kan på et hvilket som helst tidspunkt få
tilgang til vedlikeholdsinformasjonen.
F

T
rykk på knappen for nullstilling av
triptelleren.
V

edlikeholdsinformasjonen vises i noen
sekunder før den forsvinner.
Instrumenter i bilen

41
C4-Picasso-II_no_Chap01_instruments-bord_ed02-2016
* Kun med 12-tommers instrumentpanel i farger.
Kjølevannstemperatur*
Etter noen minutters kjøring vil temperaturen
og trykket øke i kjøleanlegget.
For å komplettere nivået:
F

v
ent til motoren blir kald,
F

d
rei lokket lett rundt for å slippe ut trykket,
F

n
år trykket har falt, fjern lokket,
F

e
tterfyll til "MAXI"-merket.
Når motoren går, dersom nålen er:
-

i f

eltet A , er temperaturen korrekt,
-

i f

eltet B , er temperaturen for høy. Lampen
for maks. temperatur og felles varsellampe
STOP lyser samtidig som det avgis
et lydsignal og en varselmelding gis i
displayet. Vær oppmerksom på brannskade faren
når du fyller i kjølevæske. Må ikke fylles
over maks.-merket (i beholderen).
Stopp bilen umiddelbart under sikre
forhold.
Vent i noen minutter før du skrur av motoren.
Kontakt CITROËN eller et kvalifisert verksted.
1
Instrumenter i bilen

42
C4-Picasso-II_no_Chap01_instruments-bord_ed02-2016

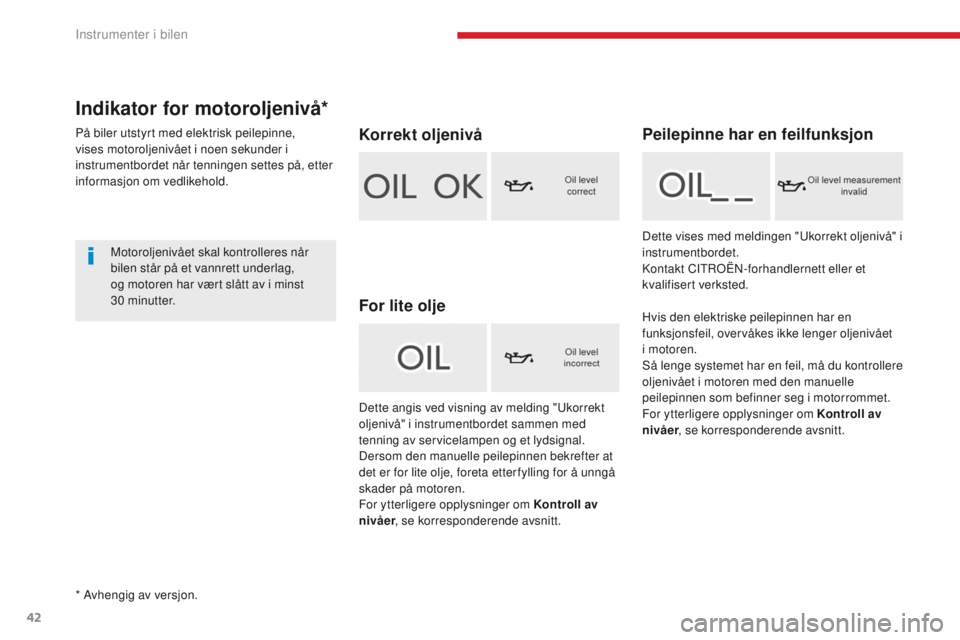

Indikator for motoroljenivå*
På biler utstyrt med elektrisk peilepinne,
vises motoroljenivået i noen sekunder i
instrumentbordet når tenningen settes på, etter
informasjon om vedlikehold.Motoroljenivået skal kontrolleres når
bilen står på et vannrett underlag,
og motoren har vært slått av i minst
30


minutter.Korrekt oljenivå
Dette angis ved visning av melding "Ukorrekt
oljenivå" i instrumentbordet sammen med
tenning av servicelampen og et lydsignal.
Dersom den manuelle peilepinnen bekrefter at
det er for lite olje, foreta etter fylling for å unngå
skader på motoren.
For ytterligere opplysninger om Kontroll av
nivåer, se korresponderende avsnitt. Dette vises med meldingen "Ukorrekt oljenivå" i
instrumentbordet.
Kontakt CITROËN-forhandlernett eller et
kvalifisert verksted.
Hvis den elektriske peilepinnen har en
funksjonsfeil, overvåkes ikke lenger oljenivået
i motoren.
Så lenge systemet har en feil, må du kontrollere
oljenivået i motoren med den manuelle
peilepinnen som befinner seg i motorrommet.
For ytterligere opplysninger om Kontroll av
nivåer
, se korresponderende avsnitt.
* Avhengig av versjon.
For lite olje Peilepinne har en feilfunksjon
Instrumenter i bilen

43
C4-Picasso-II_no_Chap01_instruments-bord_ed02-2016

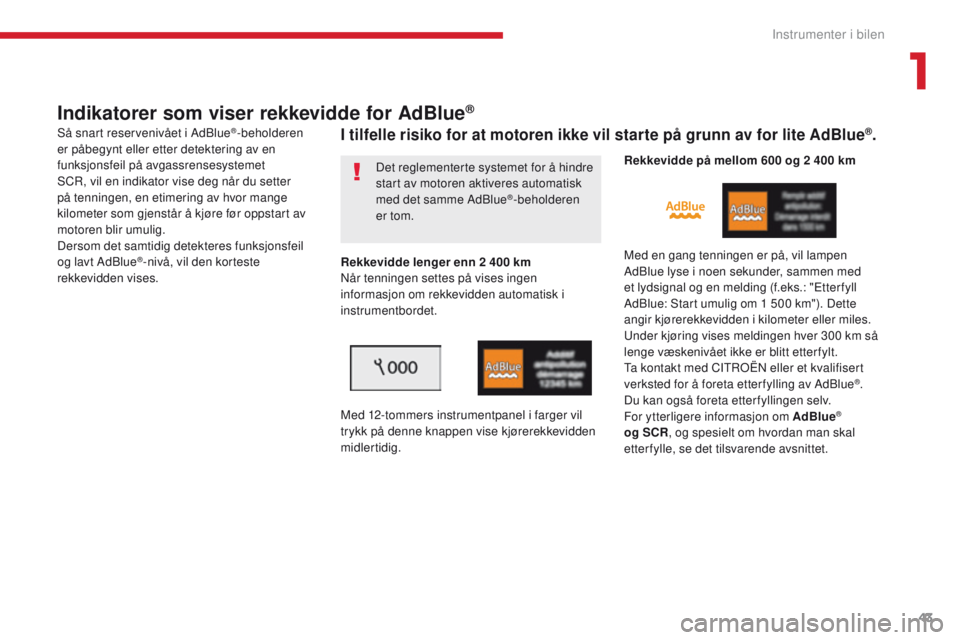

Indikatorer som viser rekkevidde for AdBlue®
Så snart reservenivået i AdBlue®-beholderen
er påbegynt eller etter detektering av en
funksjonsfeil på avgassrensesystemet
SCR, vil en indikator vise deg når du setter
på tenningen, en etimering av hvor mange
kilometer som gjenstår å kjøre før oppstart av
motoren blir umulig.
Dersom det samtidig detekteres funksjonsfeil
og lavt AdBlue
®-nivå, vil den korteste
rekkevidden vises. Rekkevidde lenger enn 2 400 km
Når tenningen settes på vises ingen
informasjon om rekkevidden automatisk i
instrumentbordet.
Med 12-tommers instrumentpanel i farger vil
trykk på denne knappen vise kjørerekkevidden
midlertidig.
I tilfelle risiko for at motoren ikke vil starte på grunn av for lite AdBlue®.
Det reglementerte systemet for å hindre
start av motoren aktiveres automatisk
med det samme AdBlue
®-beholderen
er tom. Rekkevidde på mellom 600 og 2 400 km
Med en gang tenningen er på, vil lampen
AdBlue lyse i noen sekunder, sammen med
et lydsignal og en melding (f.eks.: "Etter fyll
AdBlue: Start umulig om 1 500 km"). Dette
angir kjørerekkevidden i kilometer eller miles.
Under kjøring vises meldingen hver 300 km så
lenge væskenivået ikke er blitt etterfylt.
Ta kontakt med CITROËN eller et kvalifisert
verksted for å foreta etter fylling av AdBlue
®.
Du kan også foreta etter fyllingen selv.
For ytterligere informasjon om AdBlue
®
og SCR , og spesielt om hvordan man skal
etterfylle, se det tilsvarende avsnittet.
1
Instrumenter i bilen

44
C4-Picasso-II_no_Chap01_instruments-bord_ed02-2016

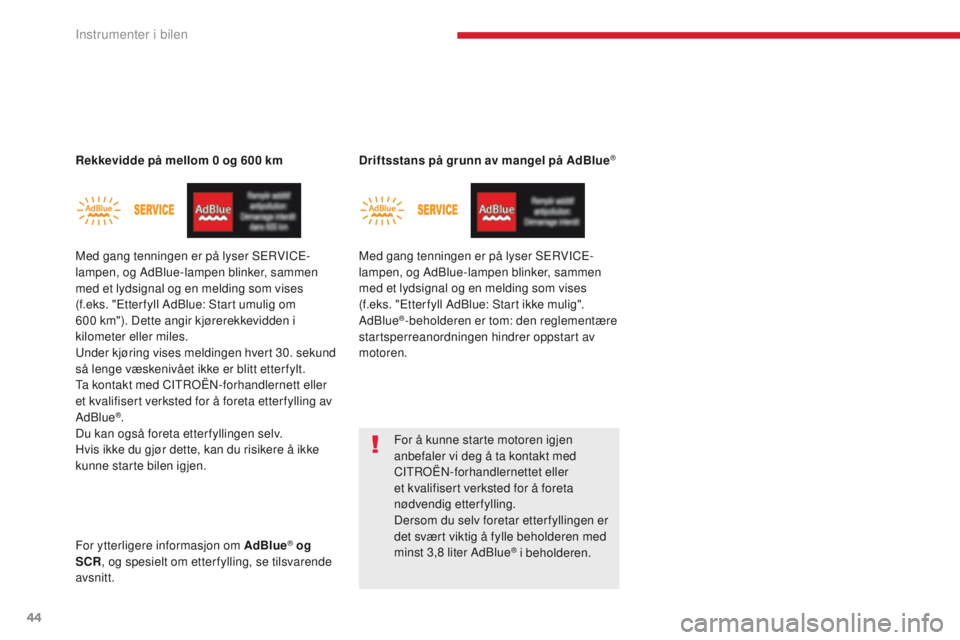

Rekkevidde på mellom 0 og 600 km
Med gang tenningen er på lyser SERVICE-
lampen, og AdBlue-lampen blinker, sammen
med et lydsignal og en melding som vises
(f.eks. "Etter fyll AdBlue: Start umulig om
600 km"). Dette angir kjørerekkevidden i
kilometer eller miles.
Under kjøring vises meldingen hvert 30. sekund
så lenge væskenivået ikke er blitt etter fylt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
®.
Du kan også foreta etter fyllingen selv.
Hvis ikke du gjør dette, kan du risikere å ikke
kunne starte bilen igjen. Driftsstans på grunn av mangel på AdBlue
®
Med gang tenningen er på lyser SERVICE-
lampen, og AdBlue-lampen blinker, sammen
med et lydsignal og en melding som vises
(f.eks. "Etter fyll AdBlue: Start ikke mulig".
AdBlue
®-beholderen er tom: den reglementære
startsperreanordningen hindrer oppstart av
motoren.
For å kunne starte motoren igjen
anbefaler vi deg å ta kontakt med
CITROËN-forhandlernettet eller
et kvalifisert verksted for å foreta
nødvendig etterfylling.
Dersom du selv foretar etter fyllingen er
det svært viktig å fylle beholderen med
minst 3,8 liter AdBlue
® i beholderen.
For ytterligere informasjon om AdBlue® og
SCR , og spesielt om etter fylling, se tilsvarende
avsnitt.
Instrumenter i bilen

45
C4-Picasso-II_no_Chap01_instruments-bord_ed02-2016

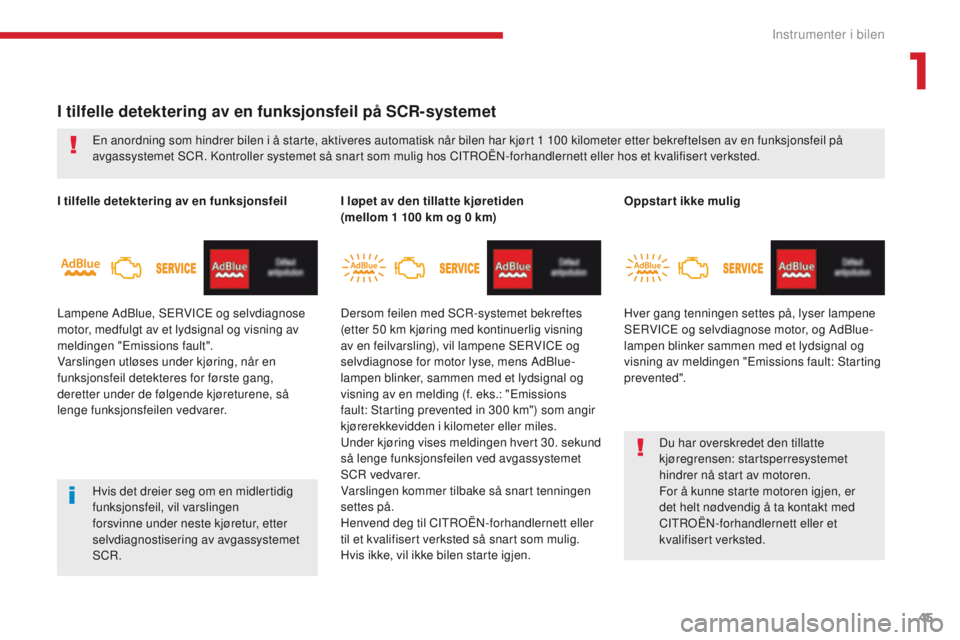

I tilfelle detektering av en funksjonsfeil på SCR-systemet
I tilfelle detektering av en funksjonsfeil
Lampene AdBlue, SERVICE og selvdiagnose
motor, medfulgt av et lydsignal og visning av
meldingen "Emissions fault".
Varslingen utløses under kjøring, når en
funksjonsfeil detekteres for første gang,
deretter under de følgende kjøreturene, så
lenge funksjonsfeilen vedvarer.I løpet av den tillatte kjøretiden
(mellom 1 100 km og 0 km)
Dersom feilen med SCR-systemet bekreftes
(etter 50 km kjøring med kontinuerlig visning
av en feilvarsling), vil lampene SERVICE og
selvdiagnose for motor lyse, mens AdBlue-
lampen blinker, sammen med et lydsignal og
visning av en melding (f. eks.: "Emissions
fault: Starting prevented in 300 km") som angir
kjørerekkevidden i kilometer eller miles.
Under kjøring vises meldingen hvert 30. sekund
så lenge funksjonsfeilen ved avgassystemet
SCR vedvarer.
Varslingen kommer tilbake så snart tenningen
settes på.
Henvend deg til CITROËN-forhandlernett eller
til et kvalifisert verksted så snart som mulig.
Hvis ikke, vil ikke bilen starte igjen.
En anordning som hindrer bilen i å starte, aktiveres automatisk når bilen har kjørt 1 100 kilometer etter bekreftelsen av en funksjonsfeil på
avgassystemet SCR. Kontroller systemet så snart som mulig hos CITROËN-forhandlernett eller hos et kvalifisert verksted.
Hvis det dreier seg om en midlertidig
funksjonsfeil, vil varslingen
forsvinne under neste kjøretur, etter
selvdiagnostisering av avgassystemet
SCR.
Oppstart ikke mulig
Hver gang tenningen settes på, lyser lampene
SERVICE og selvdiagnose motor, og AdBlue-
lampen blinker sammen med et lydsignal og
visning av meldingen "Emissions fault: Starting
prevented".
Du har overskredet den tillatte
kjøregrensen: startsperresystemet
hindrer nå start av motoren.
For å kunne starte motoren igjen, er
det helt nødvendig å ta kontakt med
CITROËN-forhandlernett eller et
kvalifisert verksted.
1
Instrumenter i bilen

46
C4-Picasso-II_no_Chap01_instruments-bord_ed02-2016

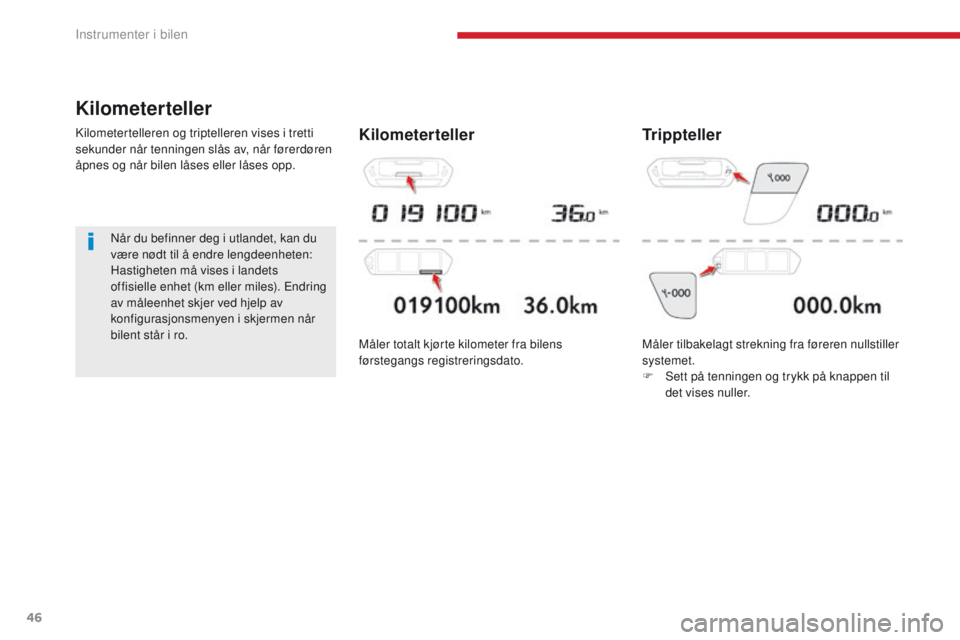

Kilometerteller
Kilometertelleren og triptelleren vises i tretti
sekunder når tenningen slås av, når førerdøren
åpnes og når bilen låses eller låses opp.Når du befinner deg i utlandet, kan du
være nødt til å endre lengdeenheten:
Hastigheten må vises i landets
offisielle enhet (km eller miles). Endring
av måleenhet skjer ved hjelp av
konfigurasjonsmenyen i skjermen når
bilent står i ro. Måler tilbakelagt strekning fra føreren nullstiller
systemet.
F

S
ett på tenningen og trykk på knappen til
det vises nuller.
Måler totalt kjørte kilometer fra bilens
førstegangs registreringsdato.Kilometerteller
Trippteller
Instrumenter i bilen

47
C4-Picasso-II_no_Chap01_instruments-bord_ed02-2016

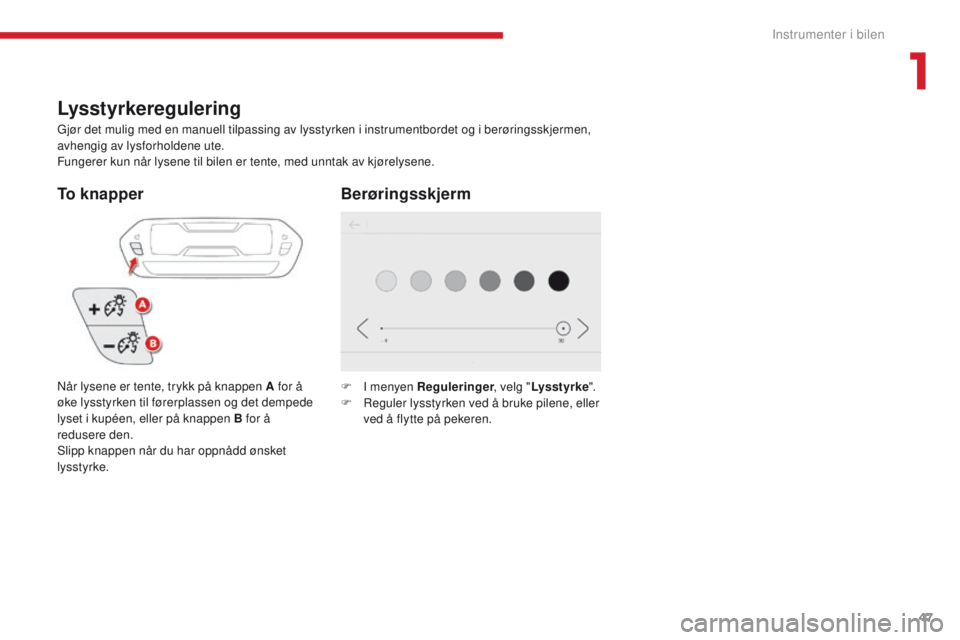

Lysstyrkeregulering
Gjør det mulig med en manuell tilpassing av lysstyrken i instrumentbordet og i berøringsskjermen,
avhengig av lysforholdene ute.
Fungerer kun når lysene til bilen er tente, med unntak av kjørelysene.
Når lysene er tente, trykk på knappen A for å
øke lysstyrken til førerplassen og det dempede
lyset i kupéen, eller på knappen B for å
redusere den.
Slipp knappen når du har oppnådd ønsket
lysstyrke.F

I m
enyen Reguleringer, velg "Lysstyrke ".
F

R
eguler lysstyrken ved å bruke pilene, eller
ved å flytte på pekeren.
To k n a p p e r Berøringsskjerm
1
Instrumenter i bilen

48
C4-Picasso-II_no_Chap01_instruments-bord_ed02-2016

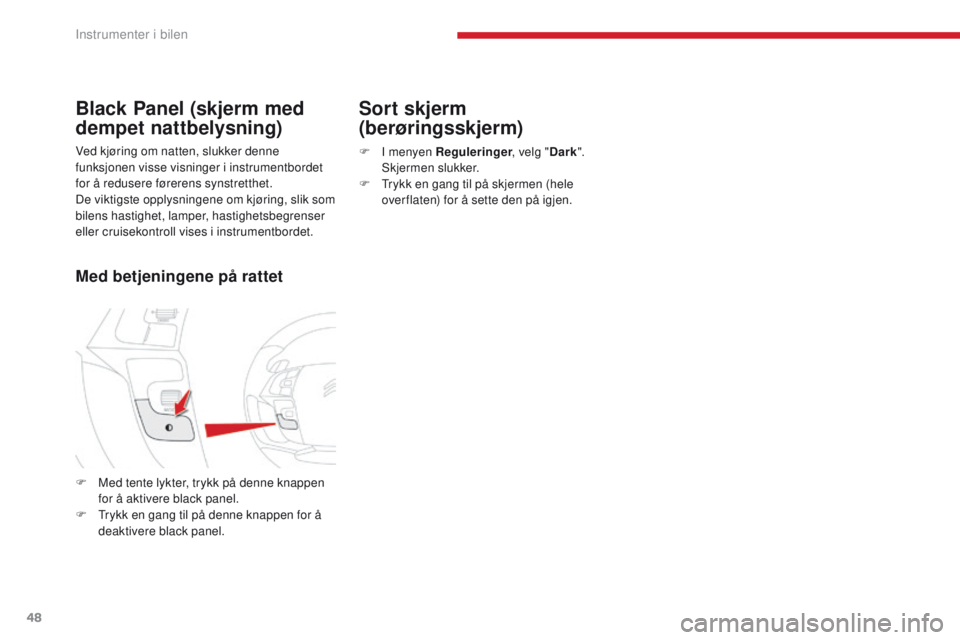

Ved kjøring om natten, slukker denne
funksjonen visse visninger i instrumentbordet
for å redusere førerens synstretthet.
De viktigste opplysningene om kjøring, slik som
bilens hastighet, lamper, hastighetsbegrenser
eller cruisekontroll vises i instrumentbordet.
F
M
ed tente lykter, trykk på denne knappen
for å aktivere black panel.
F

T
rykk en gang til på denne knappen for å
deaktivere black panel.
Sort skjerm
(berøringsskjerm)
Black Panel (skjerm med
dempet nattbelysning)
F I menyen Reguleringer
, velg "Dark".
Skjermen slukker.
F

T
rykk en gang til på skjermen (hele
over flaten) for å sette den på igjen.
Med betjeningene på rattet
