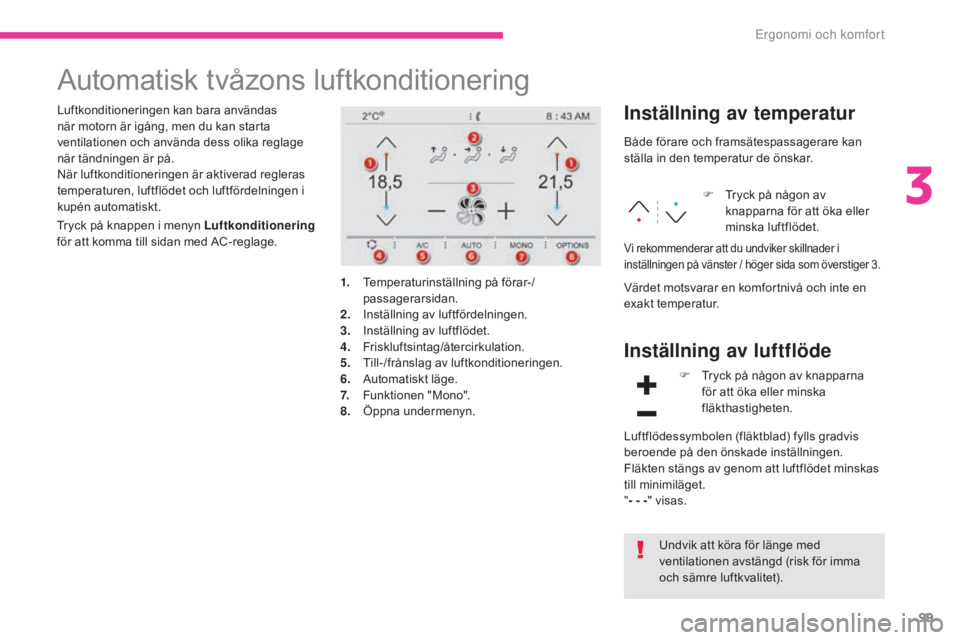

Automatisk tvåzons luftkonditionering
Luftkonditioneringen kan bara användas
när motorn är igång, men du kan starta
ventilationen och använda dess olika reglage
när tändningen är på.
När luftkonditioneringen är aktiverad regleras
temperaturen, luftflödet och luftfördelningen i
kupén automatiskt.Inställning av temperatur
1. Temperaturinställning på förar-/passagerarsidan.
2.
I

nställning av luftfördelningen.
3.
I

nställning av luftflödet.
4.
F

riskluftsintag/återcirkulation.
5.
T

ill-/frånslag av luftkonditioneringen.
6.
A

utomatiskt läge.
7.
F

unktionen "Mono".
8.
Ö

ppna undermenyn. Både förare och framsätespassagerare kan
ställa in den temperatur de önskar.
F
T
ryck på någon av
knapparna för att öka eller
minska luftflödet.
Värdet motsvarar en komfortnivå och inte en
exakt temperatur.
Vi rekommenderar att du undviker skillnader i
inställningen på vänster / höger sida som överstiger 3.
Tryck på knappen i menyn Luftkonditionering
för att komma till sidan med AC-reglage.
Inställning av luftflöde
Undvik att köra för länge med
ventilationen avstängd (risk för imma
och sämre luftkvalitet). F

T
ryck på någon av knapparna
för att öka eller minska
fläkthastigheten.
Luftflödessymbolen (fläktblad) fylls gradvis
beroende på den önskade inställningen.
Fläkten stängs av genom att luftflödet minskas
till minimiläget.
" - - - " visas.
3
Ergonomi och komfort

100
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016
Knapparna gör det möjligt att sprida luften i
kupén genom att kombinera flera olika luftintag.
Inställning av luftfördelning
Vindruta.
Benutrymmen.
Luftmunstycken i mitten och på
sidorna.
Fördelningen av luftflödet kan ändras genom
användning av flera knappar. En tänd knapp
visar att luften flödar i den markerade
riktningen, en släckt knapp att ingen luft flödar i
den markerade riktningen.
I AUTO -läget är de tre knapparna släckta. Stänga av Sätta på
Starta / stänga av
luftkonditioneringen
Luftkonditioneringen är avsedd att fungera
effektivt under alla årstider, med rutorna stängda.
Den ger dig möjlighet:
-
a

tt sänka temperaturen i kupén på sommaren,
-

a
tt göra imborttagningen mer effektiv på
vintern, vid temperaturer över 3 °C.
Undvik att ha återcirkulationen
inkopplad för länge (risk för imma och
sämre luftkvalitet).
När indikeringslampan är släckt är läget för
friskluftsintag i kupén aktiverat.
När indikeringslampan är tänd är läget
för återcirkulation av luft aktiverad och
friskluftsintaget är stängt.
F

T
ryck på denna knapp för att
öppna friskluftsintaget till kupén.
Friskluftsintaget gör det möjligt att undvika
imbildning på vindrutan och sidorutorna.
Återcirkulationen används för att isolera kupén
från lukter och avgaser utifrån.
Denna funktion används även för att värma
eller kyla kupén snabbare.
Luftintag / återcirkulation
F Tryck en gång till på knappen för
att koppla ur luftkonditioneringen.
När kontrollampan är släckt är
luftkonditioneringen avstängd. F

T
ryck på knappen för att aktivera
luftkonditioneringen.
När kontrollampan är tänd är
luftkonditioneringen aktiverad.
Luftkonditioneringen fungerar inte om
inställningen av fläkthastighet är bortkopplad.
Ergonomi och komfort

101
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016
För att undvika en för kraftig spridning
av kalluft vid kall väderlek och med kall
motor, ökar luftflödet gradvis tills det
inställda komfortvärdet har nåtts.
Om det är mycket kallare eller varmare
än det inställda komfortvärdet när
du kliver in i bilen, tjänar det inget
till att ändra det visade värdet för att
snabbare nå komfortnivån. Systemet
kompenserar automatiskt för
temperaturskillnaden.
De förinställda lägena kan bara användas i
AUTO -läge. När AUTO -läget kopplas ur sparas
den senast valda förinställningen i minnet.
Att ändra förinställning innebär inte att AUTO -
läget aktiveras automatiskt om det är urkopplat.
När indikeringslampan på knappen är tänd
fungerar luftkonditioneringen automatiskt.
Beroende på vilken komfortnivå du har valt
styr systemet temperaturen, luftflödet och
luftfördelningen i kupén på ett optimalt sätt.
Du kan alltid välja att ändra en inställning
manuellt. I så fall slocknar kontrollampan på
knappen.
F

T

ryck på knappen för att aktivera det
automatiska komfortprogrammet på nytt. F

T

ryck på knappen för att aktivera
eller koppla ur autoläget på
luftkonditioneringen.

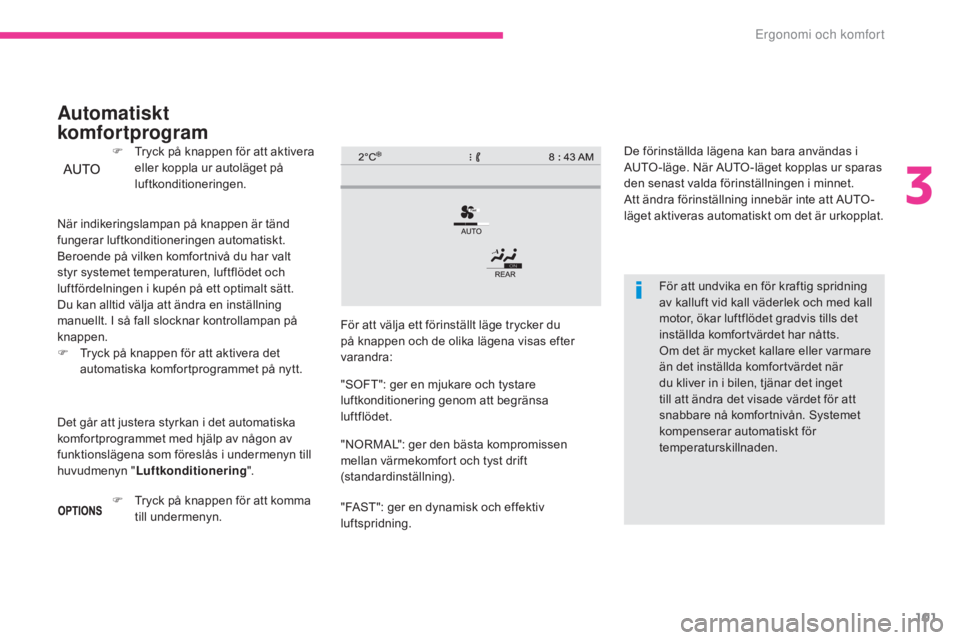

Automatiskt
komfortprogram
För att välja ett förinställt läge trycker du
på knappen och de olika lägena visas efter
varandra:
"SOFT": ger en mjukare och tystare
luftkonditionering genom att begränsa
luftflödet.
"NORMAL": ger den bästa kompromissen
mellan värmekomfort och tyst drift
(standardinställning).
"FAST": ger en dynamisk och effektiv
luftspridning.
Det går att justera styrkan i det automatiska
komfortprogrammet med hjälp av någon av
funktionslägena som föreslås i undermenyn till
huvudmenyn "
Luftkonditionering ".
F

T

ryck på knappen för att komma
till undermenyn.
3
Ergonomi och komfort

102
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

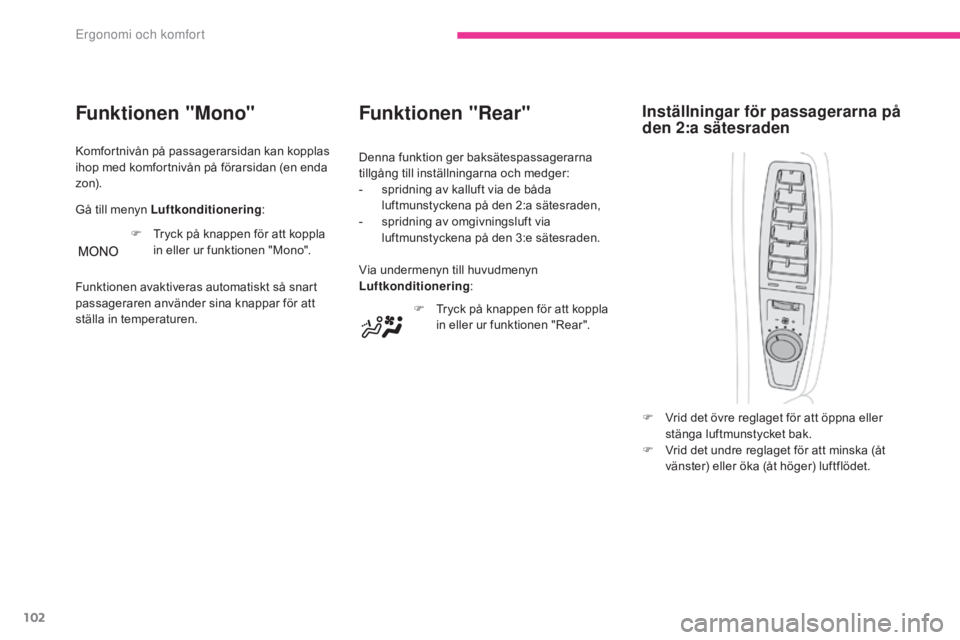

Funktionen "Rear"
F Tryck på knappen för att koppla in eller ur funktionen "Rear".
Via undermenyn till huvudmenyn
Luftkonditionering
:
Denna funktion ger baksätespassagerarna
tillgång till inställningarna och medger:
-

s

pridning av kalluft via de båda
luftmunstyckena på den 2:a sätesraden,
-

s

pridning av omgivningsluft via
luftmunstyckena på den 3:e sätesraden.
F
V
rid det övre reglaget för att öppna eller
stänga luftmunstycket bak.
F

V
rid det undre reglaget för att minska (åt
vänster) eller öka (åt höger) luftflödet.
Inställningar för passagerarna på
den 2:a sätesradenFunktionen "Mono"
Komfortnivån på passagerarsidan kan kopplas
ihop med komfortnivån på förarsidan (en enda
zo n).
Gå till menyn Luftkonditionering :
F

T
ryck på knappen för att koppla
in eller ur funktionen "Mono".
Funktionen avaktiveras automatiskt så snart
passageraren använder sina knappar för att
ställa in temperaturen.
Ergonomi och komfort

103
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

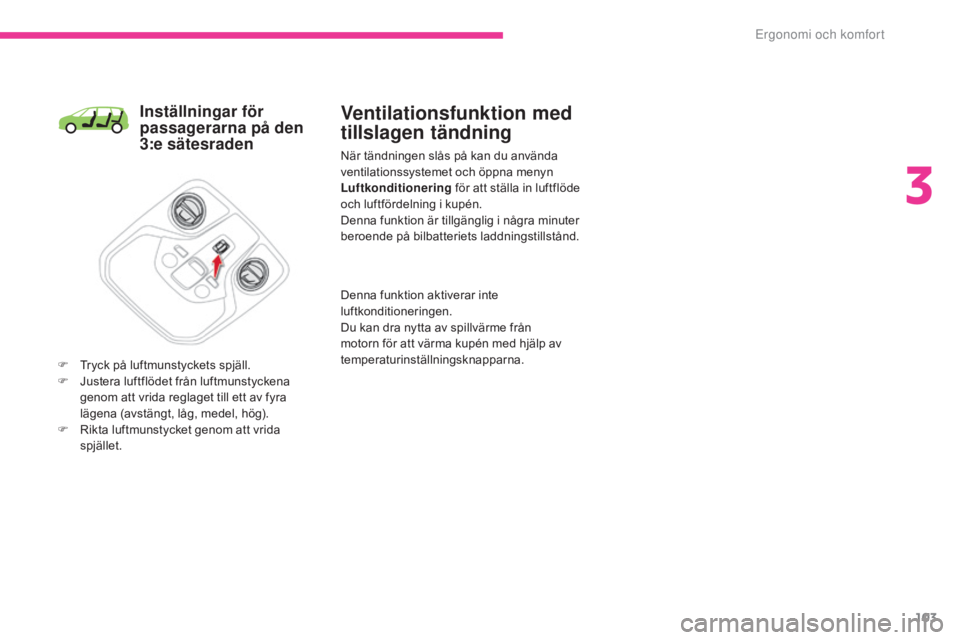

Inställningar för
passagerarna på den
3:e sätesraden
F Tryck på luftmunstyckets spjäll.
F J ustera luftflödet från luftmunstyckena
genom att vrida reglaget till ett av fyra
lägena (avstängt, låg, medel, hög).
F

R
ikta luftmunstycket genom att vrida
spjället.
Ventilationsfunktion med
tillslagen tändning
När tändningen slås på kan du använda
ventilationssystemet och öppna menyn
Luftkonditionering för att ställa in luftflöde
och luftfördelning i kupén.
Denna funktion är tillgänglig i några minuter
beroende på bilbatteriets laddningstillstånd.
Denna funktion aktiverar inte
luftkonditioneringen.
Du kan dra nytta av spillvärme från
motorn för att värma kupén med hjälp av
temperaturinställningsknapparna.
3
Ergonomi och komfort

104
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

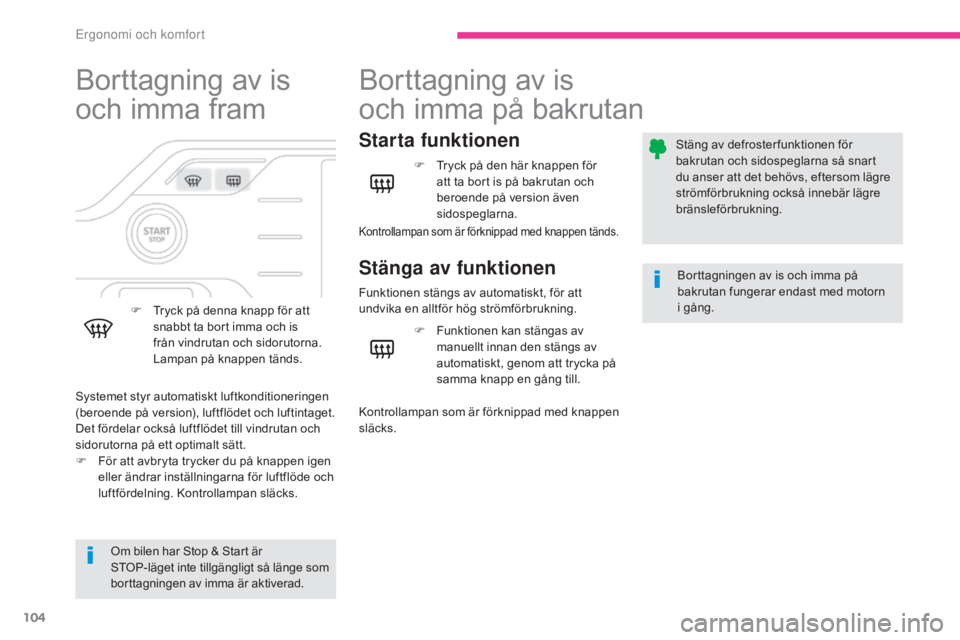

Borttagning av is
och imma fram
F Tryck på denna knapp för att snabbt ta bort imma och is
från vindrutan och sidorutorna.
Lampan på knappen tänds.
Om bilen har Stop & Start är
STOP-läget inte tillgängligt så länge som
borttagningen av imma är aktiverad.
Systemet styr automatiskt luftkonditioneringen
(beroende på version), luftflödet och luftintaget.
Det fördelar också luftflödet till vindrutan och
sidorutorna på ett optimalt sätt.
F

F

ör att avbryta trycker du på knappen igen
eller ändrar inställningarna för luftflöde och
luftfördelning. Kontrollampan släcks.
Borttagning av is
och imma på bakrutan
Starta funktionen
Stänga av funktionen
F Tryck på den här knappen för att ta bort is på bakrutan och
beroende på version även
sidospeglarna.
Funktionen stängs av automatiskt, för att
undvika en alltför hög strömförbrukning. Borttagningen av is och imma på
bakrutan fungerar endast med motorn
i gång.
Stäng av defroster funktionen för
bakrutan och sidospeglarna så snart
du anser att det behövs, eftersom lägre
strömförbrukning också innebär lägre
bränsleförbrukning.
F

F
unktionen kan stängas av
manuellt innan den stängs av
automatiskt, genom att trycka på
samma knapp en gång till.
Kontrollampan som är förknippad med knappen
släcks.
Kontrollampan som är förknippad med knappen tänds.
Ergonomi och komfort

105
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

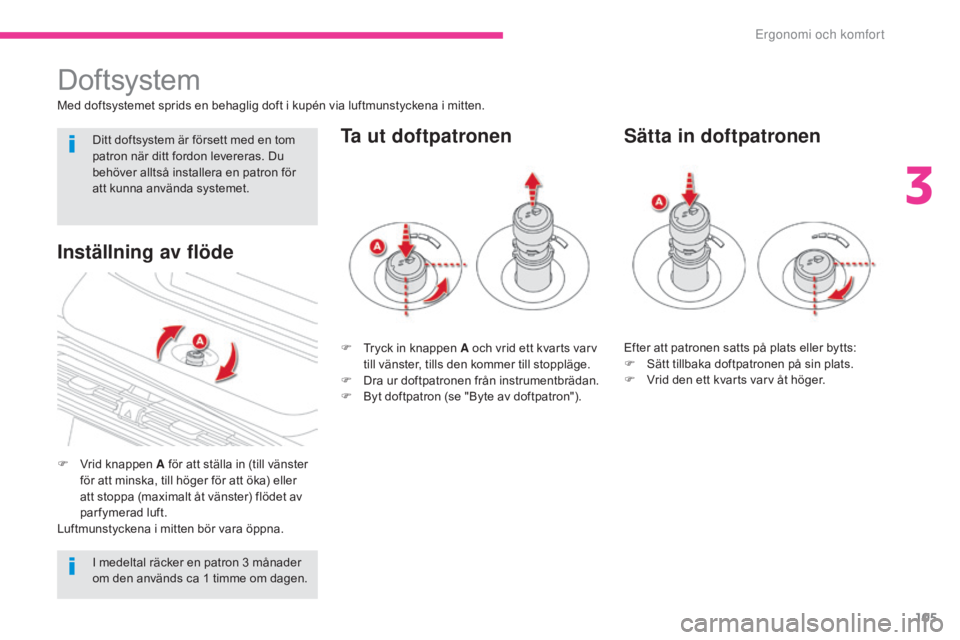

Doftsystem
Med doftsystemet sprids en behaglig doft i kupén via luftmunstyckena i mitten.
F
V
rid knappen A för att ställa in (till vänster
för att minska, till höger för att öka) eller
att stoppa (maximalt åt vänster) flödet av
par fymerad luft.
Luftmunstyckena i mitten bör vara öppna. F

T
ryck in knappen A och vrid ett kvarts varv
till vänster, tills den kommer till stoppläge.
F

D
ra ur doftpatronen från instrumentbrädan.
F

B
yt doftpatron (se "Byte av doftpatron").
Ta ut doftpatronen
Inställning av flöde
Efter att patronen satts på plats eller bytts:
F S ätt tillbaka doftpatronen på sin plats.
F

V
rid den ett kvarts varv åt höger.
Sätta in doftpatronen
I medeltal räcker en patron 3 månader
om den används ca 1 timme om dagen. Ditt doftsystem är försett med en tom
patron när ditt fordon levereras. Du
behöver alltså installera en patron för
att kunna använda systemet.
3
Ergonomi och komfort

106
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016
Doftpatronen består av en patron B och det
täta etuiet C.
F

D
ra bort skyddsfilmen D .
F

S
ätt patronens överdel B på doftpatronens
knapp A.
F

V
rid den ett kvarts varv för att låsa den på
knappen och dra ut etuiet.
F

S
tick in doftpatronen på sin plats.
Du kan byta doftpatron när som helst och spara
redan påbörjade patroner i sitt originaletui.
Byte av en patron
Knappen till doftpatronen A är fristående från
patronen. Patronerna levereras utan knapp A .
Knappen till doftpatronen A kan endast sättas
fast i mittfronten tillsammans med patronen.
Behåll där för alltid knappen A och en patron.
Patronerna finns, beroende på land, att köpa
på webbplatsen eller från din CITROËN-
verkstad eller en annan kvalificerad verkstad.
Det finns förvaringsutrymmen för patroner och
kartonger i handskfacket.
Knapp för doftpatron
Av säkerhetsskäl ska endast patroner
som är avsedda för ändamålet
användas.
Plocka inte ur doftpatronerna ur
sina täta emballage om de inte ska
användas.
Försök inte fylla på och demontera inte
patronerna.
Förvaras alltid utom räckhåll för barn
och djur.
Undvik kontakt med hud och ögon.
Vid förtäring av produkten ska läkare
uppsökas. Ta med och visa upp
innehållsförteckningen.
Patroner får inte installeras eller tas
bort under färd.
Ergonomi och komfort

107
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

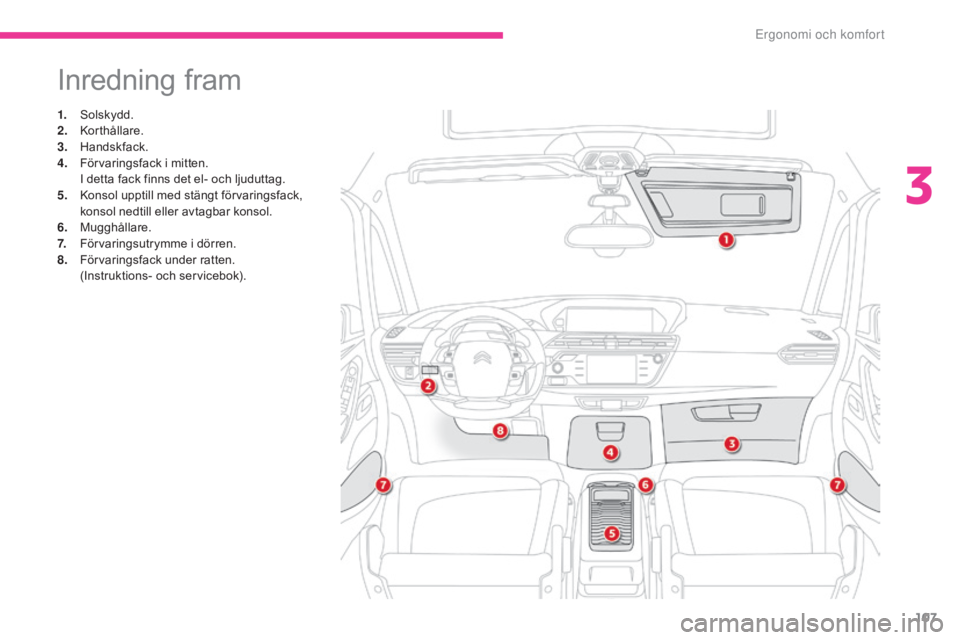

Inredning fram
1. Solskydd.
2. Korthållare.
3.
H

andskfack.
4.
F

örvaringsfack i mitten.
I d

etta fack finns det el- och ljuduttag.
5.
K

onsol upptill med stängt förvaringsfack,
konsol nedtill eller avtagbar konsol.
6.
M

ugghållare.
7.
F

örvaringsutrymme i dörren.
8.
F

örvaringsfack under ratten.
(

Instruktions- och servicebok).
3
Ergonomi och komfort

108
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

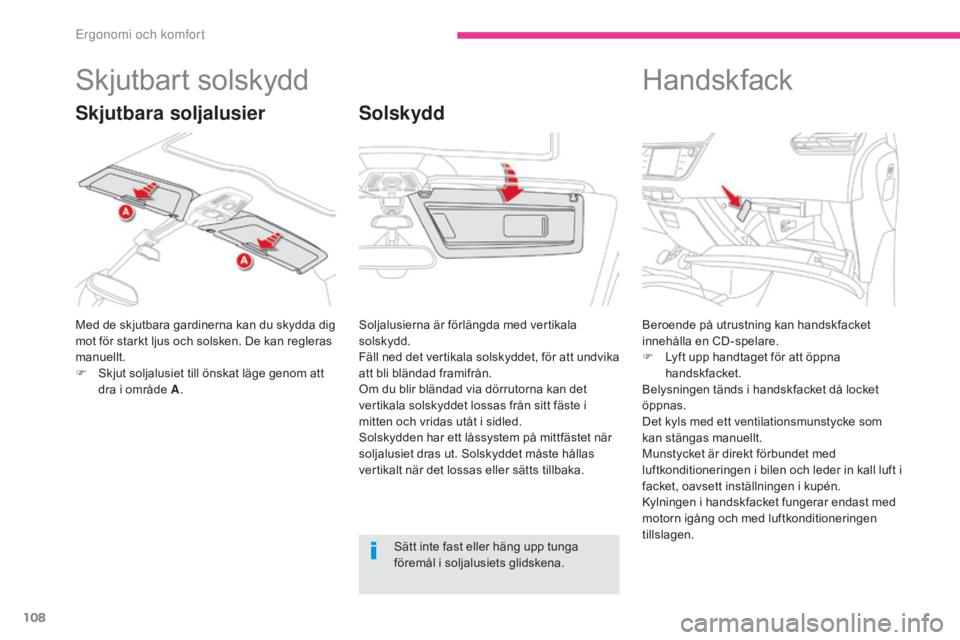

Skjutbart solskydd
Med de skjutbara gardinerna kan du skydda dig
mot för starkt ljus och solsken. De kan regleras
manuellt.
F
S
kjut soljalusiet till önskat läge genom att
dra i område A .
Solskydd
Handskfack
Beroende på utrustning kan handskfacket
innehålla en CD-spelare.
F

L
yft upp handtaget för att öppna
handskfacket.
Belysningen tänds i handskfacket då locket
öppnas.
Det kyls med ett ventilationsmunstycke som
kan stängas manuellt.
Munstycket är direkt förbundet med
luftkonditioneringen i bilen och leder in kall luft i
facket, oavsett inställningen i kupén.
Kylningen i handskfacket fungerar endast med
motorn igång och med luftkonditioneringen
tillslagen.
Soljalusierna är förlängda med vertikala
solskydd.
Fäll ned det vertikala solskyddet, för att undvika
att bli bländad framifrån.
Om du blir bländad via dörrutorna kan det
vertikala solskyddet lossas från sitt fäste i
mitten och vridas utåt i sidled.
Solskydden har ett låssystem på mittfästet när
soljalusiet dras ut. Solskyddet måste hållas
vertikalt när det lossas eller sätts tillbaka.
Skjutbara soljalusier
Sätt inte fast eller häng upp tunga
föremål i soljalusiets glidskena.
Ergonomi och komfort
