CITROEN C4 SPACETOURER 2018 InstruktionsbÖcker (in Swedish)

79
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016
System för elmanövrerad inställning av
förarsätet.
Det går att spara och välja två olika lägen med
hjälp av knappar på sidan av förarsätet.
Minneslagring av förarsätets lägen
Minneslagring av ett läge med
knapparna M / 1 / 2
F Slå på tändningen.
F S täll in sätet.
F

T
ryck först på knapp M och sedan inom
fyra sekunder på knapp 1 eller 2 .
En ljudsignal hörs för att indikera att
inställningen har sparats i minnet.
Då en ny inställning programmeras, raderas
den gamla.
Återgång till en sparad inställning
F Med tändningen påslagen eller motorn igång, trycker du på knapp 1 eller 2 för att
återgå till motsvarande inställning.
En ljudsignal hörs som anger att inställningen
är avslutad.
Du kan avbryta den aktuella rörelsen genom
att trycka på knapp M, 1 eller 2 eller genom att
använda ett av reglagen för sätesinställning.
Lägesinställningen kan inte göras under färd.
Lägesinställningen kopplas ur ca 45 sekunder
efter att tändningen slagits ifrån.
3
Ergonomi och komfort

80
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

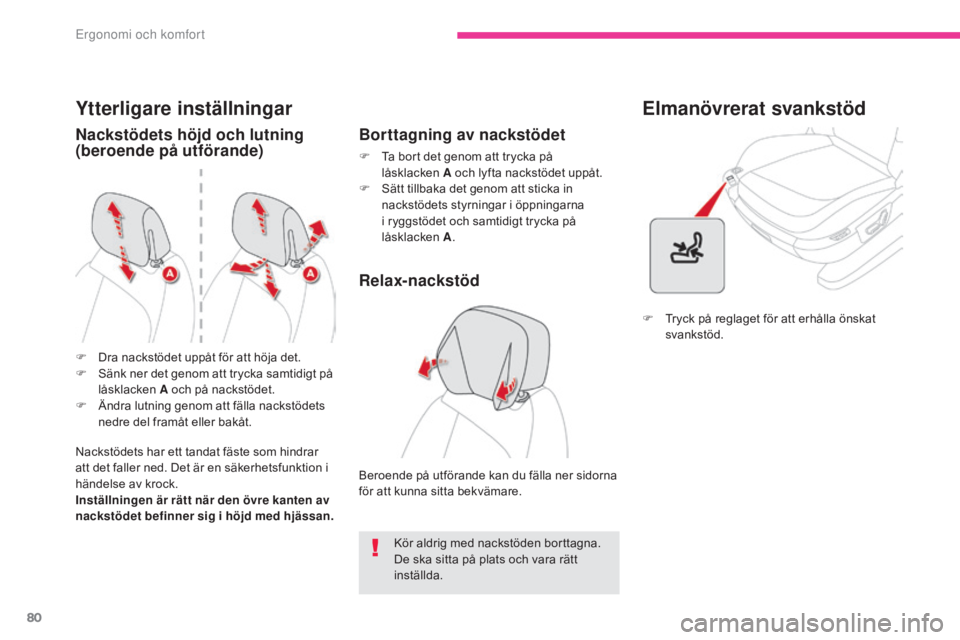

Ytterligare inställningar
Nackstödets höjd och lutning
(beroende på utförande)
Nackstödets har ett tandat fäste som hindrar
att det faller ned. Det är en säkerhetsfunktion i
händelse av krock.
Inställningen är rätt när den övre kanten av
nackstödet befinner sig i höjd med hjässan.Kör aldrig med nackstöden borttagna.
De ska sitta på plats och vara rätt
inställda.
F

D
ra nackstödet uppåt för att höja det.
F
S
änk ner det genom att trycka samtidigt på
låsklacken A och på nackstödet.
F
Ä
ndra lutning genom att fälla nackstödets
nedre del framåt eller bakåt.
Borttagning av nackstödet
F Ta bort det genom att trycka på låsklacken A och lyfta nackstödet uppåt.
F

S
ätt tillbaka det genom att sticka in
nackstödets styrningar i öppningarna
i ryggstödet och samtidigt trycka på
låsklacken A.
Beroende på utförande kan du fälla ner sidorna
för att kunna sitta bekvämare. F

T
ryck på reglaget för att erhålla önskat
svankstöd.
Elmanövrerat svankstöd
Relax-nackstöd
Ergonomi och komfort

81
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

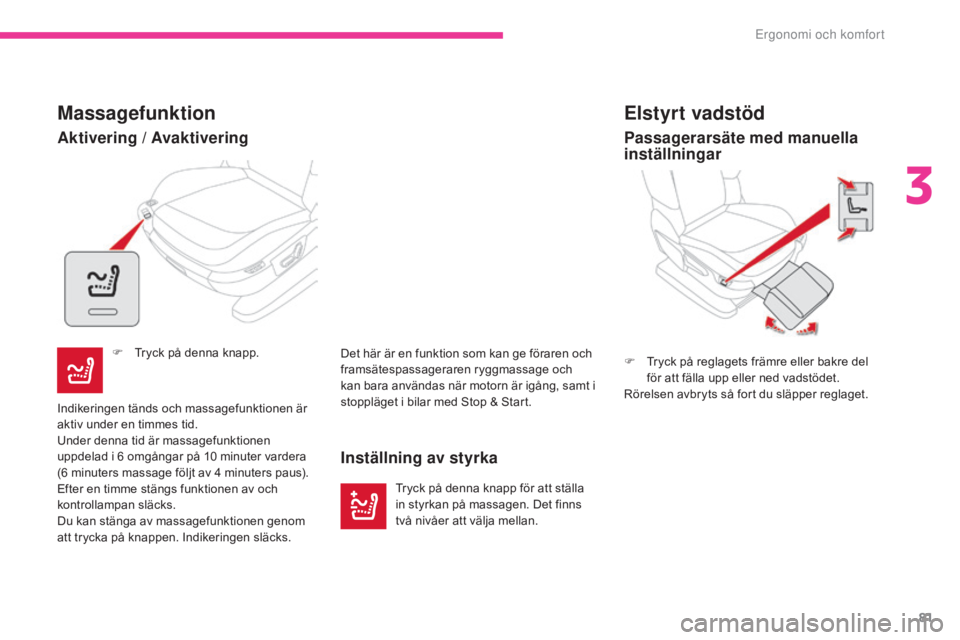

Elstyrt vadstöd
F Tryck på reglagets främre eller bakre del för att fälla upp eller ned vadstödet.
Rörelsen avbryts så fort du släpper reglaget.
Aktivering / Avaktivering
Massagefunktion
Det här är en funktion som kan ge föraren och
framsätespassageraren ryggmassage och
kan bara användas när motorn är igång, samt i
stoppläget i bilar med Stop & Start.
F
T
ryck på denna knapp.
Inställning av styrka
Tryck på denna knapp för att ställa
in styrkan på massagen. Det finns
två
nivåer att välja mellan.
Indikeringen tänds och massagefunktionen är
aktiv under en timmes tid.
Under denna tid är massagefunktionen
uppdelad i 6 omgångar på 10 minuter vardera
(6 minuters massage följt av 4 minuters paus).
Efter en timme stängs funktionen av och
kontrollampan släcks.
Du kan stänga av massagefunktionen genom
att trycka på knappen. Indikeringen släcks.
Passagerarsäte med manuella
inställningar
3
Ergonomi och komfort

82
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016
Eluppvärmda säten
F Använd vridreglaget för att aktivera värmen och välja önskad värmenivå:
0: Avstängd.
1 : Låg.
2 : Medel.
3 : Hög.
Framsätena kan värmas separat när motorn är
i gång.
Innan du manövrerar vadstödet ska
du försäkra dig om att inget hindrar
manövreringen.
F

S

kjut reglaget framåt eller bakåt för att fälla
upp eller ned vadstödet.
Rörelsen avbryts så fort du släpper reglaget.
Passagerarsäte med
elmanövrerade inställningar
Använd inte funktionen om ingen sitter
på sätet.
Minska värmens intensitet så fort som
möjligt.
När sätets och kupéns temperatur stigit
tillräckligt kan du stänga av funktionen.
Lägre strömförbrukning innebär
minskad bränsleförbrukning. Personer med känslig hud avråds från
att använda de eluppvärmda sätena
inställda på maximal värme under en
längre tid.
Risk för brännskador för personer
med nedsatt förnimmelse av värme
(sjukdom, medicinering etc.).
Risk för överhettning av systemet om
isolerande material används, såsom
dynor eller sätesöverdrag.
Du ska inte använda denna funktion:
-

o
m du bär våta kläder,
-
o
m en bilbarnstol är monterad.
För att det värmande lagret ska förbli
intakt ska du:
-
i
nte ställa tunga föremål på sätet,
-
i
nte ställa dig på eller stå på knä på
sätet,
- i nte utsätta sätet för vassa föremål,
- i nte hälla vätskor på sätet.
För att förebygga risk för kortslutning
ska du:
-
i

nte använda flytande
rengöringsmedel när du tvättar sätet,
-

a
ldrig använda funktionen om
sitsen är fuktig.
Ergonomi och komfort

83
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

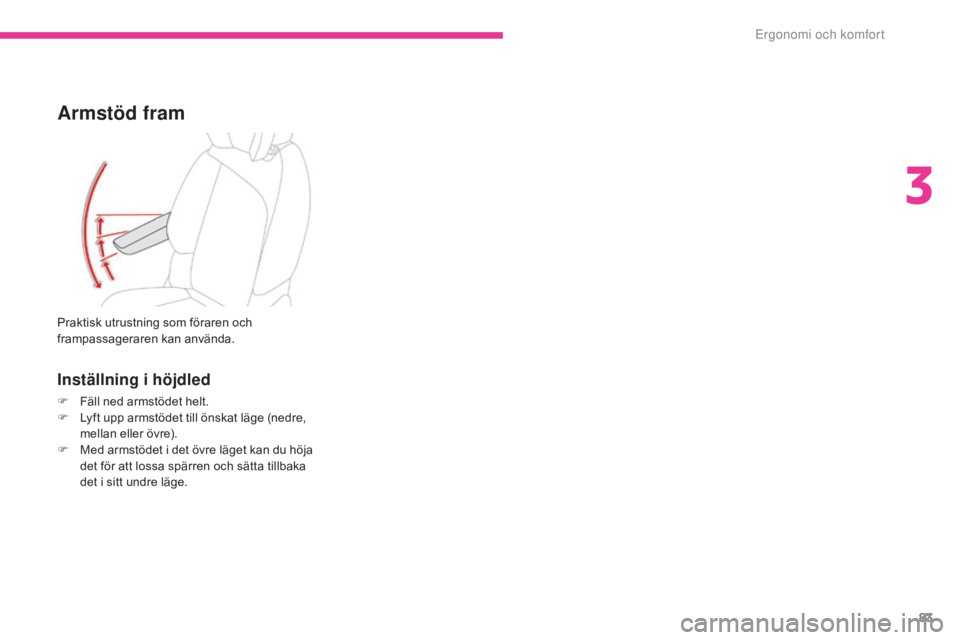

Armstöd fram
Inställning i höjdled
F Fäll ned armstödet helt.
F L yft upp armstödet till önskat läge (nedre,
mellan eller övre).
F

M
ed armstödet i det övre läget kan du höja
det för att lossa spärren och sätta tillbaka
det i sitt undre läge.
Praktisk utrustning som föraren och
frampassageraren kan använda.
3
Ergonomi och komfort

84
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016
Säten i andra raden
Inställning i längdled
F Lyft upp reglaget A, som sitter framtill på
sitsen och ställ in sätet i önskat läge.
De 3

sätena i den 2:a raden är separata och av samma storlek. Ryggstöden kan regleras för att ändra bagageutrymmets lastvolym.
A.
I

nställning i längdled: lyft reglaget.
B.
S

tälla in lutningen: dra i remmen och följ
med i sätets rörelse bakåt.
C.
F

älla sätet: dra i remmen med en bestämd
rörelse uppåt för att låsa upp sätet.
D.
F

älla sätet bakifrån: dra i remmen och skjut
sedan ryggstödet framåt.
Ergonomi och komfort

85
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016
F Dra i remmen B och följ med i sätets rörelse bakåt.
Ryggstödet lutas och sitsen vrider sig något.
Komfortläge
Återställ sätet i det ursprungliga
läget
F Dra i remmen B och följ med i sätets rörelse framåt.
Håll barn under uppsikt om de
manövrerar sätena . Ta bort det så här:
-
f ör upp nackstödet till det övre läget,
-

t
ryck på klacken A och dra samtidigt
nackstödet uppåt.
Nackstöden i baksätet är avtagbara. De kan ställas in
i två lägen:
- högt läge, för användning,- undre läge, för förvaring.
Dra nackstödet uppåt, om du vill placera det högre upp.
Om du vill placera det lägre ner, tryck på klacken A och
därefter på nackstödet.
Nackstöd bak
Kör aldrig med nackstöden
demonterade. Dessa bör sitta på plats
och vara rätt inställda.
Sätt det tillbaka så här:
-

f

ör in nackstödets stänger i öppningarna,
i

rak vinkel mot ryggstödet. Beroende på version går det att fälla sidorna
för att öka komforten.
Relax-nackstöd
3
Ergonomi och komfort

86
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

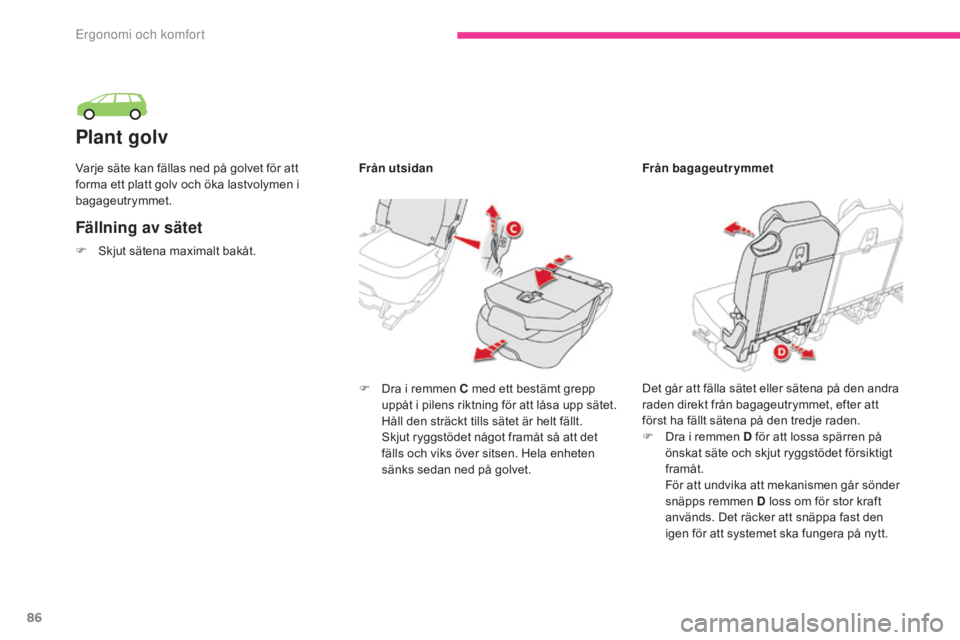

Plant golv
Fällning av sätet
F Dra i remmen C med ett bestämt grepp uppåt i pilens riktning för att låsa upp sätet.
Håll den sträckt tills sätet är helt fällt.
S

kjut ryggstödet något framåt så att det
fälls och viks över sitsen. Hela enheten
sänks sedan ned på golvet. Det går att fälla sätet eller sätena på den andra
raden direkt från bagageutrymmet, efter att
först ha fällt sätena på den tredje raden.
F

D
ra i remmen D för att lossa spärren på
önskat säte och skjut ryggstödet försiktigt
framåt.
F

ör att undvika att mekanismen går sönder
snäpps remmen D loss om för stor kraft
används. Det räcker att snäppa fast den
igen för att systemet ska fungera på nytt.
F

S

kjut sätena maximalt bakåt.
Varje säte kan fällas ned på golvet för att
forma ett platt golv och öka lastvolymen i
bagageutrymmet.
Från utsidan
Från bagageutrymmet
Ergonomi och komfort

87
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

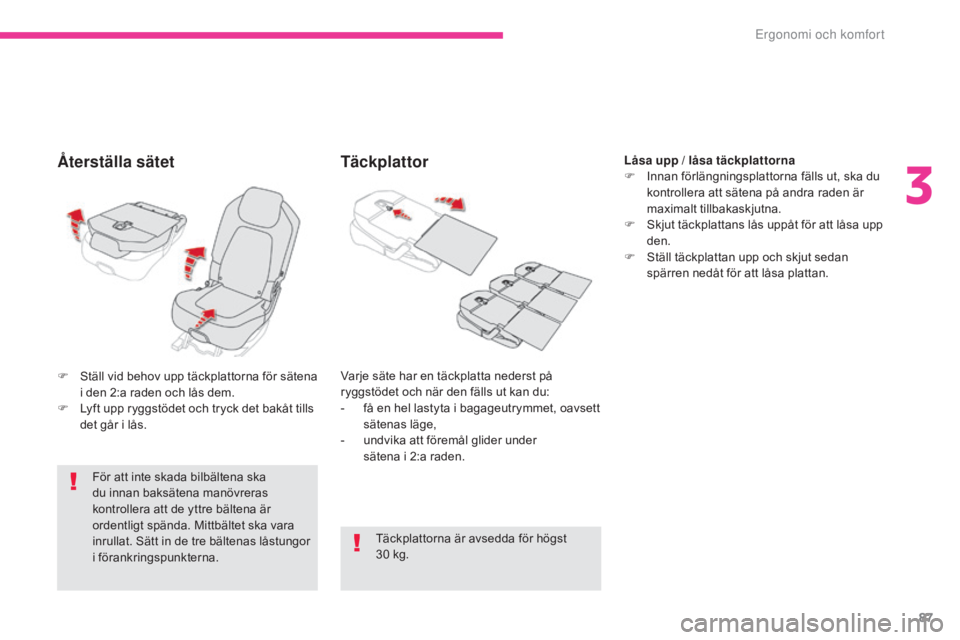

Återställa sätet
För att inte skada bilbältena ska
du innan baksätena manövreras
kontrollera att de yttre bältena är
ordentligt spända. Mittbältet ska vara
inrullat. Sätt in de tre bältenas låstungor
i förankringspunkterna.
Täckplattor
Täckplattorna är avsedda för högst
30 kg. Låsa upp / låsa täckplattorna
F

I
nnan förlängningsplattorna fälls ut, ska du
kontrollera att sätena på andra raden är
maximalt tillbakaskjutna.
F
S
kjut täckplattans lås uppåt för att låsa upp
den.
F
S
täll täckplattan upp och skjut sedan
spärren nedåt för att låsa plattan.
F

S

täll vid behov upp täckplattorna för sätena
i den 2:a raden och lås dem.
F

L

yft upp ryggstödet och tryck det bakåt tills
det går i lås. Varje säte har en täckplatta nederst på
ryggstödet och när den fälls ut kan du:
-

f

å en hel lastyta i bagageutrymmet, oavsett
sätenas läge,
-

u

ndvika att föremål glider under
sätena i 2:a raden.
3
Ergonomi och komfort

88
C4-Picasso-II_sv_Chap03_ergonomie-confort_ed02-2016

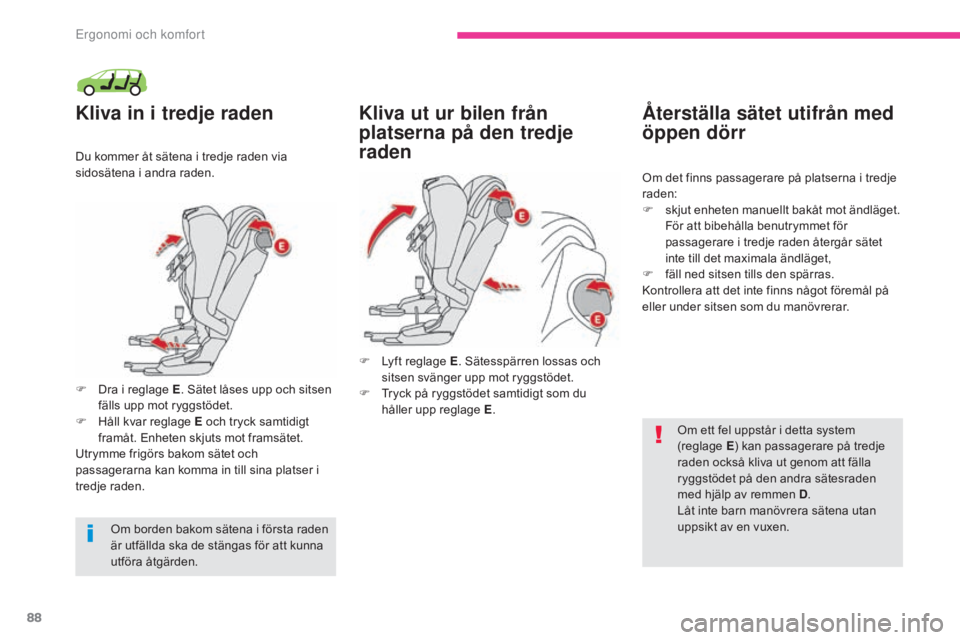

Kliva in i tredje raden
Du kommer åt sätena i tredje raden via
sidosätena i andra raden.
F
D
ra i reglage E . Sätet låses upp och sitsen
fälls upp mot ryggstödet.
F

H
åll kvar reglage E och tryck samtidigt
framåt. Enheten skjuts mot framsätet.
Utrymme frigörs bakom sätet och
passagerarna kan komma in till sina platser i
tredje raden.
Kliva ut ur bilen från
platserna på den tredje
raden Återställa sätet utifrån med
öppen dörr
Om ett fel uppstår i detta system
(reglage
E) kan passagerare på tredje
raden också kliva ut genom att fälla
ryggstödet på den andra sätesraden
med hjälp av remmen D .
Låt inte barn manövrera sätena utan
uppsikt av en vuxen.
F

L

yft reglage E
. Sätesspärren lossas och
sitsen svänger upp mot ryggstödet.
F

T

ryck på ryggstödet samtidigt som du
håller upp reglage E . Om det finns passagerare på platserna i tredje
raden:
F

s

kjut enheten manuellt bakåt mot ändläget.
För att bibehålla benutrymmet för
passagerare i tredje raden återgår sätet
inte till det maximala ändläget,
F

f

äll ned sitsen tills den spärras.
Kontrollera att det inte finns något föremål på
eller under sitsen som du manövrerar.
Om borden bakom sätena i första raden
är utfällda ska de stängas för att kunna
utföra åtgärden.
Ergonomi och komfort
