CITROEN C5 2014 Eksploatavimo vadovas (in Lithuanian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Size: 12.48 MB
Page 131 of 333
IX
!
129
VALDYMAS
Stovėjimo stabdžio atleidimas
Įjungę kontaktą arba užvedę variklį nu-
spauskite stabdžių pedalą ir paspaus-
kite, po to paleiskite
rankenėlę A
.
Stabdžio visišką atleidimą signali-
zuoja:
- užgęstanti kontrolinė lem-
putė P
ant rankenėlės A
,
- pranešimas "Handbrake off" prie-
taisų skydelio ekrane.
Jei paspausite rankenėlę A
nenu-
spaudę stabdžių pedalo, stovėjimo
stabdys nebus atleistas ir prietaisų
skydelyje užsidegs lemputė "nu-
spausti stabdžių pedalą".
Užvedę variklį stovinčiame
automobilyje be reikalo ne-
spauskite akceleratoriaus,
nes stovėjimo stabdys gali iš-
sijungti.
Maksimalus užspaudimas
Esant reikalui, galite stovėjimo stab-
dį užspausti didžiausiu pajėgumu
.
Tai pasiekiama patraukiant ir palai-
kant
rankenėlę A
iki pasigirs garsi-
nis signalas ir pasirodys pranešimas
"Max handbrake on".
Būtina maksimaliai užspausti stabdį
tokiais atvejais:
- automobiliu velkant namelį arba
priekabą, kai užspaudžiate sto-
vėjimo stabdį rankiniu būdu,
esant įjungtai automatinio stab-
džio užspaudimo funkcijai,
- kai gali pasikeisti automobilio
nuolydžio kampas (pvz., trans-
portuojant automobilį laivu ar už-
keltą ant platformos).
- Palikdami stovėti automobilį su
priekaba stačioje nuokalnėje pa-
sukite automobilio ratus link kel-
kraščio bordiūro ir įjunkite pavarą.
- Kai stovėjimo stabdys yra užspaus-
tas didžiausiu pajėgumu, stabdžio
išjungimas užtruks ilgiau.
Ypatingos situacijos
Tam tikrose situacijose (užvedant
variklį ir pan.) stovėjimo stabdys gali
pats nusistatyti užspaudimo jėgą.
Tai normalus veikimas.
Norėdami pariedėti keletą centime-
trų neužvesdami automobilio vari-
klio, įjunkite kontaktą, nuspauskite
stabdžių pedalą ir išjunkite stovėjimo
stabdį paspausdami ir atleisdami
rankenėlę A
.
Visišką stabdžio atleidimą signalizuo-
ja užgęstanti kontrolinė lemputė P
ant
rankenėlės, kontrolinė lemputė prietai-
sų skydelyje ir pranešimas "Handbrake
off" prietaisų skydelio ekrane.
Jei stovėjimo stabdys sugenda už-
spaustoje padėtyje
arba išsikrauna
akumuliatorius, stovėjimo stabdį vi-
suomet galima atleisti avariniu būdu.
Tam, kad būtų garantuotas tinkamas
stov
ėjimo stabdžio veikimas ir jūsų
saugumas, pakartotinių jo užspau-
dimų/atleidimų iš eilės skaičius yra
ribotas aštuoniais kartais.
Apie piktnaudžiavimą šiuo stabdžiu
jus perspės pranešimas "Handbrake
faulty" ir mirksinti lemputė.
- užgęstanti ši lemputė
prietaisų skydelyje,
Page 132 of 333
IX
!
!
130
VALDYMAS
Avarinis dinaminis
automobilio stabdymas
Sugedus pagrindinei stabdžių sis-
temai ar išskirtinėse situacijose
(pavyzdžiui, blogai pasijutus vairuo-
tojui, kai mokoma vairuoti ir pan.)
automobilį galima sustabdyti laikant
patrauktą rankenėlę A
.
Avarinio stabdymo metu automobilio
stabilumą užtikrina dinaminė stabilu-
mo kontrolės sistema (ESP).
Sugedus avarinei automobilio stabdy-
mo sistemai prietaisų skydelio ekrane
rodomas vienas šių pranešimų:
- "Sugedęs stovėjimo stabdys".
- "Sugedusi stovėjimo stabdžio
rankenėlė". Jeigu neveikia ESP siste-
ma ir tai patvirtina šviečianti
kontrolinė lemputė, avariniu
būdu stabdomo automobilio
stabilumas negarantuojamas. Tokiu
atveju, automobilio stabilumą pri-
valo užtikrinti vairuotojas, palengva
patraukdamas ir atleisdamas ranke-
nėlę A
.
Naudoti automobilio avarinio
stabdymo funkciją galima tik
išskirtinėse situacijose.
Avarinis atleidimas
Jeigu elektrinis stovėjimo stabdys
neatsileidžia, šį stabdį galima atleisti
rankiniu būdu, - tačiau tik tuo atveju,
jeigu galima garantuoti, jog automo-
bilis liks užstabdytas visą procedūros
laiką.
)
Jeigu galite užvesti automobilį:
veikiant varikliui įtvirtinkite auto-
mobilį spausdami stabdžių pe-
dalą visą procedūros laiką.
)
Jeigu negalite užvesti automobilio
(pavyzdžiui, sugedus akumulia-
toriui): nenaudokite mechaninio
stabdžio išjungimo ir kreipkitės į
CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.
Tačiau jeigu aplinkybės jus ver-
čia atleisti stovėjimo stabdį, gerai
įtvirtinkite automobilį, kad jis ne-
riedėtų, ir laikykitės toliau pateik-
tos instrukcijos. Jei automobilio neįmano-
ma įtvirtinti, kad neriedėtų,
nenaudokite stovėjimo stabdžio
avarinio atleidimo būdo: j
ūsų au-
tomobilis gali nuriedėti. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.
Page 133 of 333
IX
!
131
VALDYMAS
)
Kai automobilis stovi įkalnėje:
įtvirtinkite automobilį, kad jis ne-
riedėtų, padėdami trinkeles (jei
jūsų automobilis jas turi) prieš
abu priekinius ratus arba už jų, iš
nuokalnės pusės.
Kai automobilis stovi lygioje vie-
toje: įtvirtinkite automobilį, kad
jis neriedėtų, padėdami trinke-
les (jei jūsų automobilis jas turi)
prieš vieną priekinį ratą ir už jo.
)
Atidarykite apatinę pasidėjimo
vietą centriniame porankyje,
traukdami ją į viršų.
)
Patikrinkite, kad puodukų dėklas B
būtų užlenktas.
)
Išimkite porankio dugną dengiantį
guminį kilimėlį
.
Šiuo diržu negalima užspaus-
ti jūsų automobilio stovėjimo
stabdžio.
Norėdami, kad vėl imtų veikti elek-
trinis stovėjimo stabdys (po to, kai
buvo sutaisytas gedimas arba po
to, kai buvo atjungtas akumuliato-
rius), palaikykite patraukę valdymo
mentelę A
, kol prietaisų skydelyje
ims mirksėti stovėjimo stabdžio
kontrolinė lemputė (!), po to antrą
kartą palaikykite patraukę mentelę,
kol ši lemputė ims degti tolygiai.
Tolesnio užspaudimo laikas gali būti
ilgesnis negu stabdžiui veikiant nor-
maliai.
Kol stovėjimo stabdys iš naujo neį-
sijungė (skydelyje mirksinti kontro-
linė lemputė (!), po to užsideganti
tolygiai), būtina nejungti uždegimo
kontakto, kad stovėjimo stabdys
nesugestų.
Stenkitės nedėti drėgnų arba dul
kėtų daiktų šalia pagrindinio jūs
ų
automobilio priežiūros diagnostikos
lizdo D
.
)
Ištraukite diržą iš jo vietos C
.
)
Patraukite diržą, kad būtų at-
sklęstas stabdys. Stiprus taukš-
telėjimas patvirtina, kad stabdys
atsileido.
)
Pasirūpinkite, kad diržas būtų
gerai įdėtas į jo vietą C
. Priešingu
atveju nebebus galima užspaus-
ti stovėjimo stabdžio. Kreipkitės į
CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.
)
Vėl įdėkite guminį kilimėlį į po-
rankio dugną.
Page 134 of 333
IX
!
132
VALDYMAS
Jei susiduriate su bent vienu iš aprašytų atvejų, nedelsdami kreipkitės į CITROËN tinklo atstovybę arba kvalifi -
kuotą remonto dirbtuvę.
SITUACIJA
PASEKMĖS
1
Elektrinio stovėjimo stabdžio sutrikimas.
Rodomas pranešimas "Parking brake
faulty"
ir šviečia šios kontrolinės lemputės: Užsidegus stovėjimo stabdžio sutrikimo lemputei saugiai
pastatykite automobilį lygioje vietoje ir įjunkite pavarą.
2
Rodomi pranešimai "Parking brake
faulty (stovėjimo stabdžio gedimas)"
ir "Anti-rollback faulty (pajudėjimo
pagalbos gedimas)"
, šviečia šios
kontrolinės lemputės:
- Neveikia stabdžio automatinio užspaudimo funkcijos.
- Neveikia pajudėjimo į įkalnę pagalbos sistema.
- Stovėjimo stabdį galima į
jungti tik rankiniu būdu.
3
Rodomi pranešimai "Parking brake
faulty (stovėjimo stabdžio gedimas)"
ir "Anti-rollback faulty (pajudėjimo
pagalbos gedimas)"
, ir šviečia ši kontrolinė
lemputė:
- Neveikia stovėjimo stabdžio atleidimas rankiniu būdu.
- Neveikia pajudėjimo į įkalnę pagalbos sistema.
- Lieka veikti stovėjimo stabdžio automatinės ir rankinio
užspaudimo funkcijos.
Veikimo sutrikimai
Page 135 of 333
IX
133
VALDYMAS

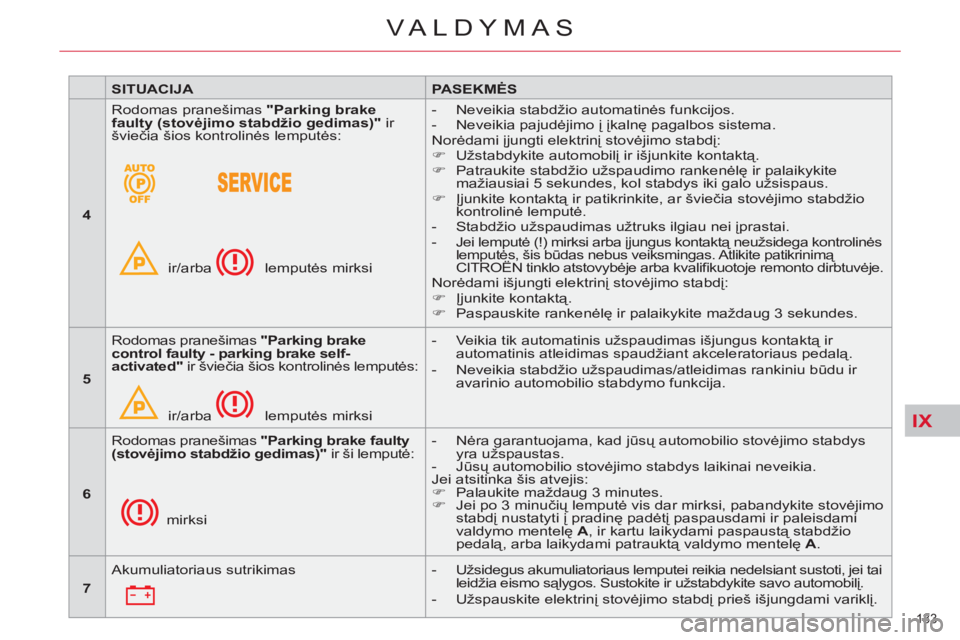

SITUACIJA
PASEKMĖS
4
Rodomas pranešimas "Parking brake
faulty (stovėjimo stabdžio gedimas)"
ir
šviečia šios kontrolinės lemputės:
ir/arba
lemputės mirksi
- Neveikia stabdžio automatinės funkcijos.
- Neveikia pajudėjimo į įkalnę pagalbos sistema.
Norėdami įjungti elektrinį stovėjimo stabdį:
)
Užstabdykite automobilį ir išjunkite kontaktą.
)
Patraukite stabdžio užspaudimo rankenėlę ir palaikykite
mažiausiai 5 sekundes, kol stabdys iki galo užsispaus.
)
Įjunkite kontaktą ir patikrinkite, ar šviečia stovėjimo stabdžio
kontrolinė lemputė.
- Stabdžio užspaudimas užtruks ilgiau nei įprastai.
- Jei lemputė
(!) mirksi arba įjungus kontaktą neužsidega kontrolinės
lemputės, šis būdas nebus veiksmingas. Atlikite patikrinimą
CITROËN tinklo atstovybėje arba kvalifi kuotoje remonto dirbtuvėje.
Norėdami išjungti elektrinį stovėjimo stabdį:
)
Įjunkite kontaktą.
)
Paspauskite rankenėlę ir palaikykite maždaug 3 sekundes.
5
Rodomas pranešimas "
Parking brake
control faulty - parking brake self-
activated"
ir šviečia šios kontrolinės lemputės:
ir/arba lemputės mirksi
- Veikia tik automatinis užspaudimas išjungus kontaktą ir
automatinis atleidimas spaudžiant akceleratoriaus pedalą.
- Neveikia stabdžio užspaudimas/atleidimas rankiniu būdu ir
avarinio automobilio stabdymo funkcija.
6
Rodomas pranešimas "Parking brake faulty
(stovėjimo stabdžio gedimas)"
ir ši lemputė:
mirksi
- Nė
ra garantuojama, kad jūsų automobilio stovėjimo stabdys
yra užspaustas.
- Jūsų automobilio stovėjimo stabdys laikinai neveikia.
Jei atsitinka šis atvejis:
)
Palaukite maždaug 3 minutes.
)
Jei po 3 minučių lemputė vis dar mirksi, pabandykite stovėjimo
stabdį nustatyti į pradinę padėtį paspausdami ir paleisdami
valdymo mentelę A
, ir kartu laikydami paspaustą stabdžio
pedalą, arba laikydami patrauktą valdymo mentelę A
.
7
Akumuliatoriaus sutrikimas
- Užsidegus akumuliatoriaus lemputei reikia nedelsiant sustoti, jei tai
leidžia eismo sąlygos. Sustokite ir užstabdykite savo automobilį.
- Užspauskite elektrinį stovėjimo stabdį prieš išjungdami variklį.
Page 136 of 333
IX!
134
VALDYMAS
PAJUDĖJIMO Į ĮKALNĘ PAGALBA
Pajudant į įkalnę sistema trumpą
laiką išlaiko automobilį sustabdytą
(maždaug 2 sekundes), per tą laiką
jūs galite perkelti koją nuo stabdžių
pedalo ant akceleratoriaus pedalo.
Ši funkcija veikia tik tuomet, jei:
- automobilis yra visiškai sustabdy-
tas spaudžiant stabdžių pedalą,
- automobilis stovi tam tikro laips-
nio įkalnėje,
- vairuotojo durys yra uždarytos.
Pajudėjimo iš vietos įkalnėje funkci-
jos išjungti negalima.
Veikimas
Jums atleidus stabdžių pedalą
stačioje įkalnėje automobilis laiko
įjungtus stabdžius trumpą laiką:
- jeigu yra įjungta rankinės pavarų
dėžės pirmoji arba neutralioji pa-
vara,
- jeigu yra įjungta automatinės pa-
varų dėžės padėtis D
arba M
.
Jeigu automobilis stovi nuokal-
nėje, atleidus stabdžių pedalą jis
bus prilaikomas tik įjungus atbu-
linę pavarą.
Nelipkite iš automobilio pa-
judėjimo iš vietos metu, vei-
kiant automobilio prilaikymo
sistemai.
Prieš išlipdami iš automobilio su
užvestu varikliu, rankiniu būdu už-
spauskite stovėjimo stabdį ir įsitikin-
kite, ar stovėjimo stabdžio lemputė
(prietaisų skydelyje) šviečia nemirk-
sėdama.
Page 137 of 333
IX
135
VALDYMAS
RANKINĖ 5 PAVA RŲ DĖŽĖ
Variklio užvedimas
)
Patikrinkite, kad pavarų svirtis
būtų įjungta į neutraliąją padėtį.
)
Nelieskite akceleratoriaus.
)
Dyzelinio variklio: pasukite raktą
į padėtį M
ir palaukite, kol užges
pašildymo lemputė, jei ji yra už-
sidegusi.
)
Pasukite raktą ir sukite starteriu,
kol variklis užsives (ne ilgiau kaip
dešimt sekundžių).
)
Kai temperatūra yra žemesnė
kaip 0°C, užvesdami variklį nu-
spauskite sankabą, kad starte-
riui būtų lengviau sukti variklį.
Atbulinės pavaros įjungimas
)
Perjunkite pavarų svirtį į dešinę
ir atgal.
Atbulinę pavarą junkite, tik kai auto-
mobilis yra sustojęs, o variklis veikia
tuščiąja eiga.
RANKINĖ 6 PAVA RŲ DĖŽĖ
Atbulinės pavaros įjungimas
)
Patraukite aukštyn žiedą po pa-
varų svirties rankena ir paspaus-
kite svirtį į kairę ir pirmyn.
Atbulinę pavarą junkite, tik kai auto-
mobilis yra sustojęs, o variklis veikia
tuščiąja eiga.
Dėl saugumo ir tam, kad būtų len-
gviau užvesti variklį:
- visada įjunkite neutraliąja padėtį,
- nuspauskite sankabos pedalą.
Page 138 of 333
IX
!
136
VALDYMAS
PAVAROS PERJUNGIMO
INDIKATORIUS *
Tai sistema, parodanti, kada galima
jungti rankinės pavarų dėžės aukš-
tesnę pavarą, ir taip padedanti su-
mažinti degalų sąnaudas.
Veikimas
Sistema turi tiktai ekonomiško vaira-
vimo reikšmę.
Priklausomai nuo vairavimo situ-
acijos ir jūsų automobilio įrangos,
sistema gali jums patarti perjungti
praleidžiant vieną ar kelias pavaras.
Laikydamiesi šios nuorodos jūs gali-
te jungti nurodytą pavarą tiesiogiai,
nejungdami į tarpines.
Pavarų perjungimo nuorodos neturi
būti suprantamos kaip privalomos.
Pagrindiniai tinkamiausios pavaros
pasirinkimo veiksniai lieka kelio profi -
lis, eismo intensyvumas ir saugumas.
Taigi vairuotojui lieka teisė spręsti,
laikytis sistemos nuorodų ar ne.
Ši funkcija negali būti išjungta.
*
Priklausomai nuo variklio.
Pavyzdys:
- Jūs važiuojate trečiąja pavara.
- Jūs saikingai paspaudžiate ak-
celeratoriaus pedalą.
- Atsiradus galimybei sistema
jums gali pasiūlyti įjungti aukš-
tesnę pavarą.
Informacija pasirodo prietaisų sky-
delyje - rodyklės, rodančios siūlomą
pavar
ą, forma.
Kai važiuojant prireikia ypa-
tingai daug variklio galių (kai
stipriai paspaudžiamas akce-
leratorius, pavyzdžiui, lenkiant ir
pan.), sistema nenurodys perjungti
pavaros.
Sistema niekada nesiūlo:
- įjungti pirmąją pavarą,
- įjungti atbulinę pavarą,
- perjungti į žemesnes pavaras.
Page 139 of 333
IX
137
VALDYMAS
RANKINĖ AUTOMATIZUOTA
6 PAVA RŲ DĖŽĖ
)
automatinis būdas: įjunkite svirtį
į padėtį A
,
)
rankinis būdas: įjunkite svirtį į
padėtį M
,
)
būdas SPORT
: įjunkite svirtį į pa-
dėtį A
ir paspauskite mygtuką 1
.
Rankinė automatizuota šešių pava-
rų dėžė teikia, pasirinktinai, automa-
tinio veikimo komfortą arba rankinio
pavarų perjungimo malonumą.
Jūs galite pasirinkti du veikimo būdus:
- automatinį
veikimą, kuriuo pa-
varų dėžės elektronika perjungia
pavaras,
- rankinį
veikimą, kuriuo pavaras
paeiliui perjungia pats vairuotojas,
Veikiant automatizuotam būdui visa-
da galima trumpam perjungti pavarą
naudojantis jungikliais prie vairo, pa-
vyzdžiui, prireikus aplenkti.
Programa SPORT
galima esant
įjungtam automatizuotam būdui, ji lei-
džia važiuoti dinamiškesniu stiliumi.
Būdo pasirinkimas
Jungikliais prie vairo negalima
įjungti laisvosios padėties ir įjungti
arba išjungti atbulinės pavaros.
+.
Aukštesnės pavaros perjungimo
jungiklis dešinėje vairo pusėje.
)
Paspauskite į save jungiklį prie
vairo "+"
ir įjungsite aukštesnę
pavarą.
-.
Žemesnės pavaros perjungimo
jungiklis kairėje vairo pusėje.
)
Paspauskite į save jungiklį prie
vairo "-"
ir įjungsite žemesnę pa-
varą.
Jungikliai prie vairo
Page 140 of 333
IX
138
VALDYMAS
Selektoriaus svirties padėtis ir pava-
rų dėžės veikimo būdas yra rodomi
prietaisų skydelio displėjuje C
.
Pasirinkta padėtis taip pat matoma iš
selektoriaus svirties vietos įjungimo
užkartose.
Rodmenys prietaisų skydelyje
Užvedimas ir pajudėjimas iš
vietos
)
Norint užvesti variklį svirtis turi
būti įjungta į padėtį N
.
)
Iki galo nuspauskite stabdžių pe-
dalą.
)
Įjunkite starterį.
Skydelio displėjuje pasirodo žen-
kliukas N
.
Jei pavarų svirtis užvedant nėra
įjungta į padėtį N
, ženkliukas N
ima
mirksėti prietaisų skydelyje, kartu
įsijungia garsinis signalizatorius ir
pasirodo pranešimas daugiafunk-
ciniame ekrane.
)
Įjunkite pirmąją pavarą (padėtis M
arba A
) arba atbulinę pavarą (pa-
dėtis R
).
)
Atleiskite stovėjimo stabdį
, išsky-
rus atvejį, kai stovėjimo stabdys
veikia automatiniu režimu.
)
Atleiskite stabdžių pedalą ir spaus-
kite akceleratorių.
)
Laikydami paspaudę stabdį
pastumkite svirtį į priekį.
Atbulinė eiga
Atbulinę pavarą junkite tik
tada, kai automobilis stovi.
Jei norite išvengti truktelė-
jimo, neakceleruokite iškart
po pavaros įjungimo.
Neutralioji padėtis
Niekada nejunkite padėties N
,
kol automobilis rieda.
