CITROEN C5 2014 Instructieboekjes (in Dutch)

VI
99
VOORZIENINGEN

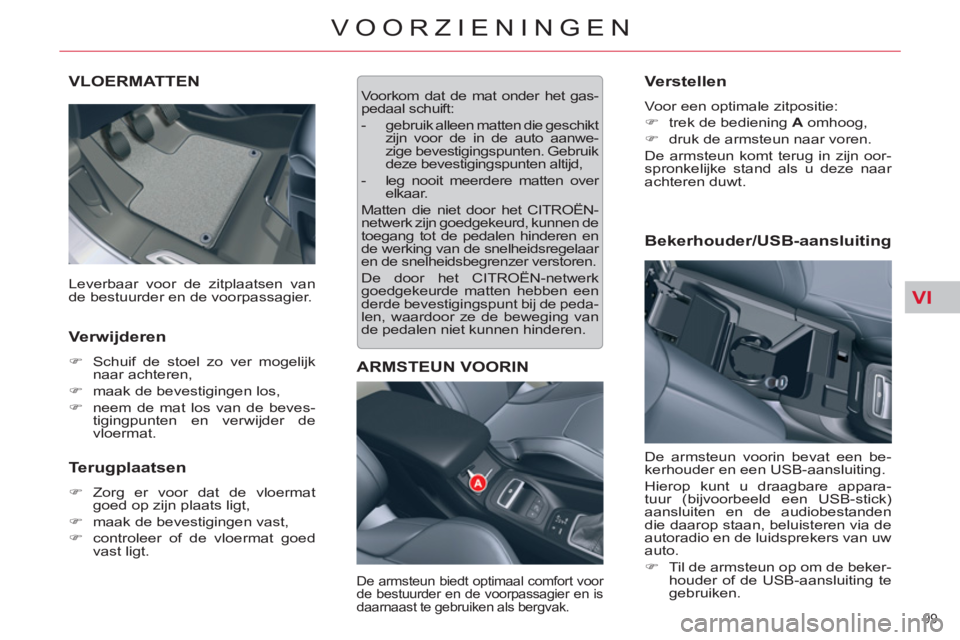

VLOERMATTEN

Verwijderen



)
Schuif de stoel zo ver mogelijk
naar achteren,

)
maak de bevestigingen los,

)
neem de mat los van de beves-
tigingpunten en verwijder de
vloermat.



Terugplaatsen



)
Zorg er voor dat de vloermat
goed op zijn plaats ligt,

)
maak de bevestigingen vast,

)
controleer of de vloermat goed
vast ligt.
Voorkom dat de mat onder het gas-
pedaal schuift:


- gebruik alleen matten die geschikt
zijn voor de in de auto aanwe-
zige bevestigingspunten. Gebruik
deze bevestigingspunten altijd,

- leg nooit meerdere matten over
elkaar.
Matten die niet door het CITROËN-
netwerk zijn goedgekeurd, kunnen de
toegang tot de pedalen hinderen en
de werking van de snelheidsregelaar
en de snelheidsbegrenzer verstoren.
De door het CITROËN-netwerk
goedgekeurde matten hebben een
derde bevestigingspunt bij de peda-
len, waardoor ze de beweging van
de pedalen niet kunnen hinderen.
ARMSTEUN VOORIN
De armsteun biedt optimaal comfort voor
de bestuurder en de voorpassagier en is
daarnaast te gebruiken als bergvak.

Verstellen

Voor een optimale zitpositie:


)
trek de bediening A
omhoog,

)
druk de armsteun naar voren.
De armsteun komt terug in zijn oor-
spronkelijke stand als u deze naar
achteren duwt.
De armsteun voorin bevat een be-
kerhouder en een USB-aansluiting.
Hierop kunt u draagbare appara-
tuur (bijvoorbeeld een USB-stick)
aansluiten en de audiobestanden
die daarop staan, beluisteren via de
autoradio en de luidsprekers van uw
auto.


)
Til de armsteun op om de beker-
houder of de USB-aansluiting te
gebruiken.
Leverbaar voor de zitplaatsen van
de bestuurder en de voorpassagier.

Bekerhouder/USB-aansluiting

VI
100
VOORZIENINGEN

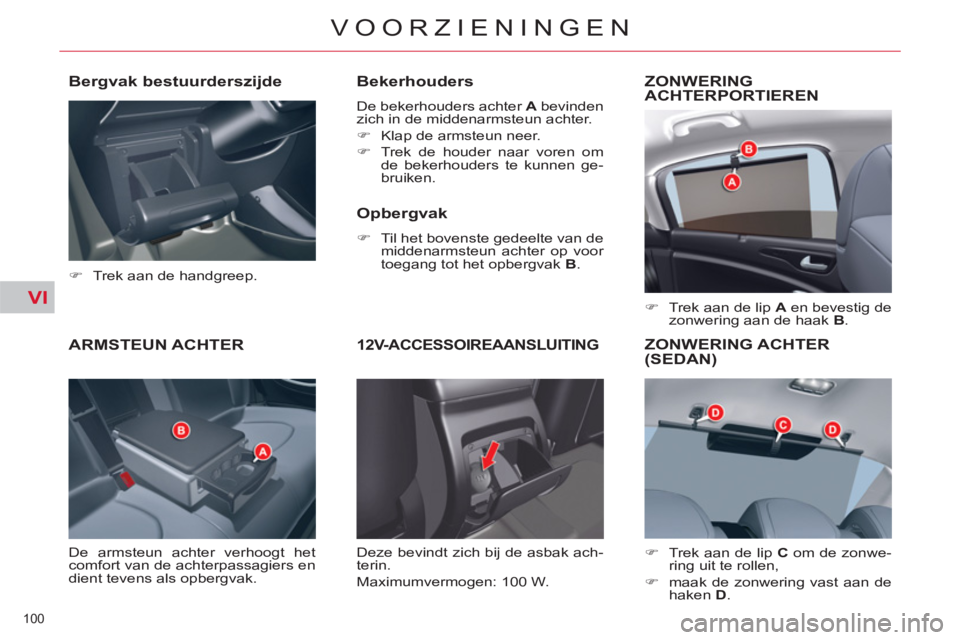

ARMSTEUN ACHTER
De armsteun achter verhoogt het
comfort van de achterpassagiers en
dient tevens als opbergvak.

Bekerhouders

De bekerhouders achter A
bevinden
zich in de middenarmsteun achter.


)
Klap de armsteun neer.

)
Trek de houder naar voren om
de bekerhouders te kunnen ge-
bruiken.



Opbergvak



)
Til het bovenste gedeelte van de
middenarmsteun achter op voor
toegang tot het opbergvak B
.


12V-ACCESSOIREAANSLUITING
ZONWERING
ACHTERPORTIEREN


)
Trek aan de lip A
en bevestig de
zonwering aan de haak B
.

ZONWERING ACHTER(SEDAN)



)
Trek aan de lip C
om de zonwe-
ring uit te rollen,

)
maak de zonwering vast aan de
haken D
.
Deze bevindt zich bij de asbak ach-
terin.
Maximumvermogen: 100 W.


Bergvak bestuurderszijde



)
Trek aan de handgreep.

VI
101
VOORZIENINGEN

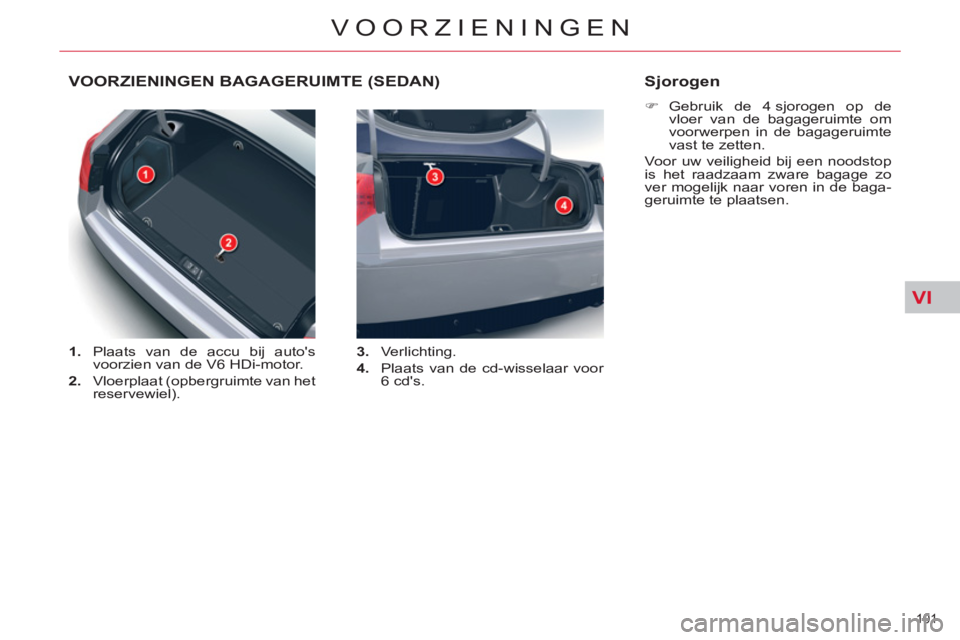

VOORZIENINGEN BAGAGERUIMTE (SEDAN)


1.
Plaats van de accu bij auto's
voorzien van de V6 HDi-motor.

2.
Vloerplaat (opbergruimte van het
reservewiel).
3.
Verlichting.

4.
Plaats van de cd-wisselaar voor
6 cd's.


Sjorogen



)
Gebruik de 4 sjorogen op de
vloer van de bagageruimte om
voorwerpen in de bagageruimte
vast te zetten.
Voor uw veiligheid bij een noodstop
is het raadzaam zware bagage zo
ver mogelijk naar voren in de baga-
geruimte te plaatsen.

VI
102
VOORZIENINGEN

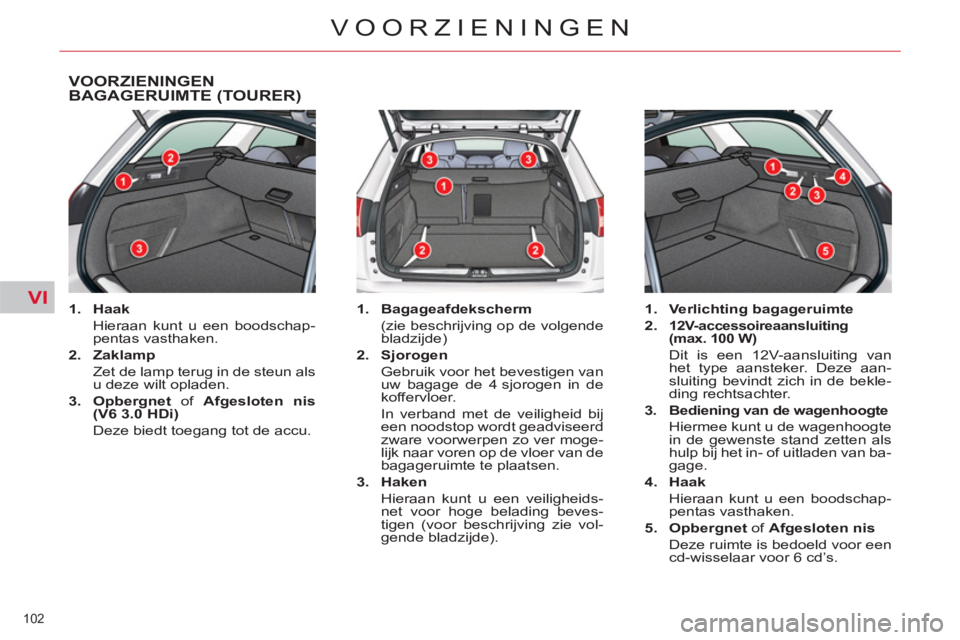

VOORZIENINGEN
BAGAGERUIMTE (TOURER)


1.
Haak


Hieraan kunt u een boodschap-
pentas vasthaken.

2.
Zaklamp


Zet de lamp terug in de steun als
u deze wilt opladen.

3.
Opbergnet
of Afgesloten nis
(V6 3.0 HDi)


Deze biedt toegang tot de accu.

1.
Bagageafdekscherm

(zie beschrijving op de volgende
bladzijde)

2.
Sjorogen


Gebruik voor het bevestigen van
uw bagage de 4 sjorogen in de
koffervloer.
In verband met de veiligheid bij
een noodstop wordt geadviseerd
zware voorwerpen zo ver moge-
lijk naar voren op de vloer van de
bagageruimte te plaatsen.

3.
Haken


Hieraan kunt u een veiligheids-
net voor hoge belading beves-
tigen (voor beschrijving zie vol-
gende bladzijde).

1.
Verlichting bagageruimte


2.

12V-accessoireaansluiting
(max. 100 W)

Dit is een 12V-aansluiting van
het type aansteker. Deze aan-
sluiting bevindt zich in de bekle-
ding rechtsachter.

3.
Bediening van de wagenhoogte


Hiermee kunt u de wagenhoogte
in de gewenste stand zetten als
hulp bij het in- of uitladen van ba-
gage.

4.
Haak


Hieraan kunt u een boodschap-
pentas vasthaken.

5.
Opbergnet
of Afgesloten nis


Deze ruimte is bedoeld voor een
cd-wisselaar voor 6 cd’s.

VI
103
VOORZIENINGEN
BAGAGEAFDEKSCHERM (TOURER)

Oprollen



)
Druk voorzichtig de vergrende-
ling (PRESS) in. Het bagageaf-
dekscherm wordt automatisch
opgerold.
De fl ap A
kan langs de leuning van
de achterbank worden neergeklapt.


Verwijderen


)
Knijp de bediening 1
in en licht het
bagageafdekscherm eerst aan het
rechter uiteinde op, daarna aan het
linker uiteinde en verwijder het.



Plaatsen



)
Plaats het linker uiteinde van het
oprolmechanisme in de uitspa-
ring B
achter de achterbank.

)
Knijp de bediening 1
van het op-
rolmechanisme in en bevestig
het in de uitsparing C
rechts.

)
Laat de bediening los om het ba-
gageafdekscherm te bevestigen.

)
Rol het bagageafdekscherm af
tot het vast kan worden gezet
aan de achterstijl.








Bagagenet voor hoge
belading (Tourer)
Het net, dat aan de specifi eke bo-
venste en onderste bevestigingen
wordt vastgemaakt, zorgt ervoor dat
de auto tot aan het dak kan worden
beladen:


- achter de achterbank (zitrij 2),

- achter de voorstoelen (zitrij 1)
wanneer de achterbank is neer-
geklapt.
Controleer bij het plaatsen van het
net of de gespen van de riemen
zichtbaar zijn vanuit de bagage-
ruimte; hierdoor is het gemakkelijker
de riemen te ontspannen of aan te
spannen.

VI
104
VOORZIENINGEN

Plaatsen


)
klap de rugleuningen van de
achterstoelen neer,

)
plaats het oprolmechanisme
van het beschermnet voor
hoge belading boven de twee
rails 1
achter de achterstoelen
(2/3 gedeelte van de bank). De
twee uitsparingen 2
moeten zich
boven de twee rails bevinden,

)
steek de twee rails 1
in de uit-
sparingen 2
en duw het oprol-
mechanisme (over de lengte)
van rechts naar links om het te
blokkeren,

)
plaats de rugleuningen van de
achterstoelen terug.

Zitrij 1
Zitrij 2
Voor gebruik bij
zitrij 1:


)
klap de rugleu-
ningen van de
achterstoelen
neer,

)
open de ver-
grendelingen
3
van de cor-
responderen-
de bovenste
bevestigingen,

)
rol het beschermnet voor hoge
belading af en steek een van de
uiteinden van de metalen stang
van het net in de corresponde-
rende vergrendeling. Zorg er-
voor dat de haak goed in de rail
ligt in de vergrendeling 3
,

)
trek aan de metalen stang van het
beschermnet voor hoge belading
om de andere haak in de tweede
vergrendeling te bevestigen.
Voor gebruik bij
zitrij 2:


)
open de ver-
grendelingen
4
van de cor-
responderen-
de bovenste
bevestigingen,

)
rol het beschermnet voor hoge
belading vanaf de achterbank af
door het van de bevestigingsha-
ken te drukken,

)
plaats een van de uiteinden van
de metalen stang van het net in
de vergrendeling van de corres-
ponderende bevestiging. Zorg
ervoor dat de haak goed in de
rail ligt in de vergrendeling,

)
plaats de andere haak in de
tweede vergrendeling en trek de
metalen stang naar u toe.

VII
105
VEILIG VERVOEREN VAN KINDEREN

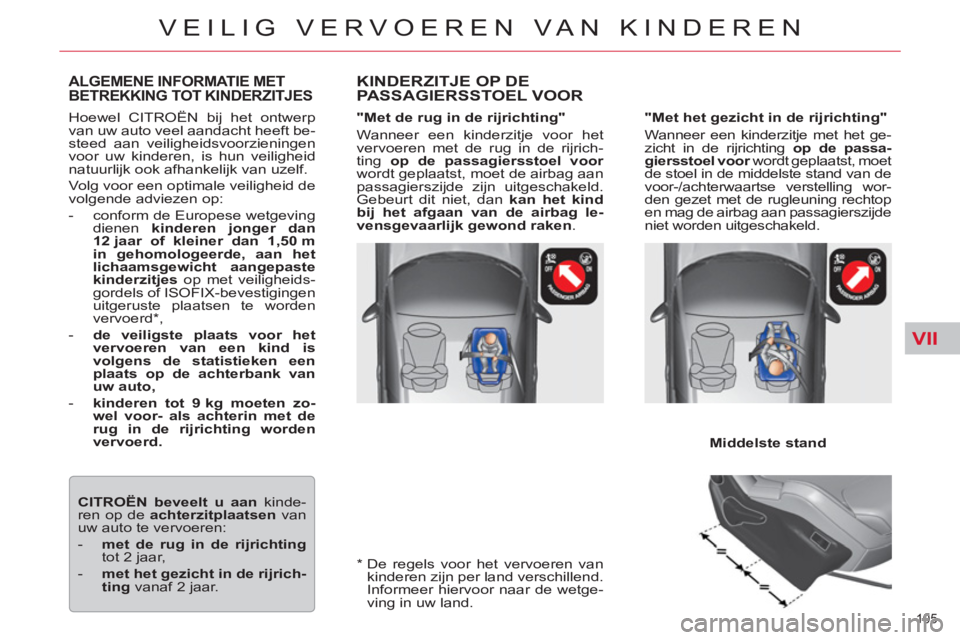

Hoewel CITROËN bij het ontwerp
van uw auto veel aandacht heeft be-
steed aan veiligheidsvoorzieningen
voor uw kinderen, is hun veiligheid
natuurlijk ook afhankelijk van uzelf.
Volg voor een optimale veiligheid de
volgende adviezen op:


- conform de Europese wetgeving
dienen kinderen jonger dan
12 jaar of kleiner dan 1,50 m
in gehomologeerde, aan het
lichaamsgewicht aangepaste
kinderzitjes
op met veiligheids-
gordels of ISOFIX-bevestigingen
uitgeruste plaatsen te worden
vervoerd * ,

- de veiligste plaats voor het
vervoeren van een kind is
volgens de statistieken een
plaats op de achterbank van
uw auto,


- kinderen tot 9 kg moeten zo-
wel voor- als achterin met de
rug in de rijrichting worden
vervoerd.


CITROËN
beveelt u aan
kinde-
ren op de achterzitplaatsen
van
uw auto te vervoeren:


- met de rug in de rijrichting

tot 2 jaar,

- met het gezicht in de rijrich-
ting
vanaf 2 jaar.
KINDERZITJE OP DEPASSAGIERSSTOEL VOOR


"Met de rug in de rijrichting"
Wanneer een kinderzitje voor het
vervoeren met de rug in de rijrich-
ting op de passagiersstoel voor

wordt geplaatst, moet de airbag aan
passagierszijde zijn uitgeschakeld.
Gebeurt dit niet, dan kan het kind
bij het afgaan van de airbag le-
vensgevaarlijk gewond raken
.

*
De regels voor het vervoeren van
kinderen zijn per land verschillend.
Informeer hiervoor naar de wetge-
ving in uw land.
ALGEMENE INFORMATIE MET
BETREKKING TOT KINDERZITJES

Middelste stand

"Met het gezicht in de rijrichting"
Wanneer een kinderzitje met het ge-
zicht in de rijrichting op de passa-
giersstoel voor
wordt geplaatst, moet
de stoel in de middelste stand van de
voor-/achterwaartse verstelling wor-
den gezet met de rugleuning rechtop
en mag de airbag aan passagierszijde
niet worden uitgeschakeld.

VII
!
106
VEILIG VERVOEREN VAN KINDEREN

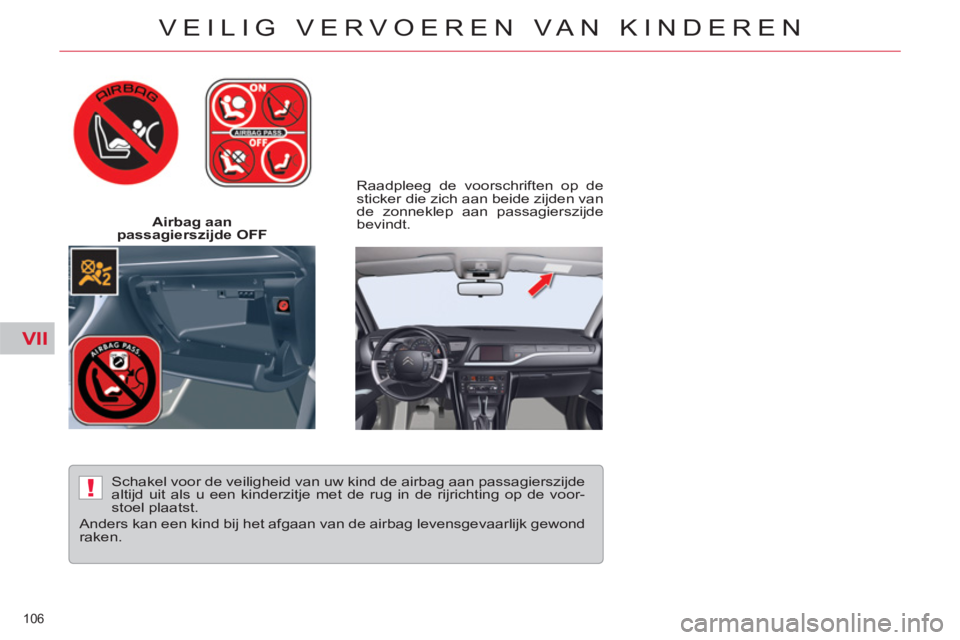

Airbag aan
passagierszijde OFF
Raadpleeg de voorschriften op de
sticker die zich aan beide zijden van
de zonneklep aan passagierszijde
bevindt.

Schakel voor de veiligheid van uw kind de airbag aan passagierszijde
altijd uit als u een kinderzitje met de rug in de rijrichting op de voor-
stoel plaatst.
Anders kan een kind bij het afgaan van de airbag levensgevaarlijk gewond
raken.

VII
107
VEILIG VERVOEREN VAN KINDEREN

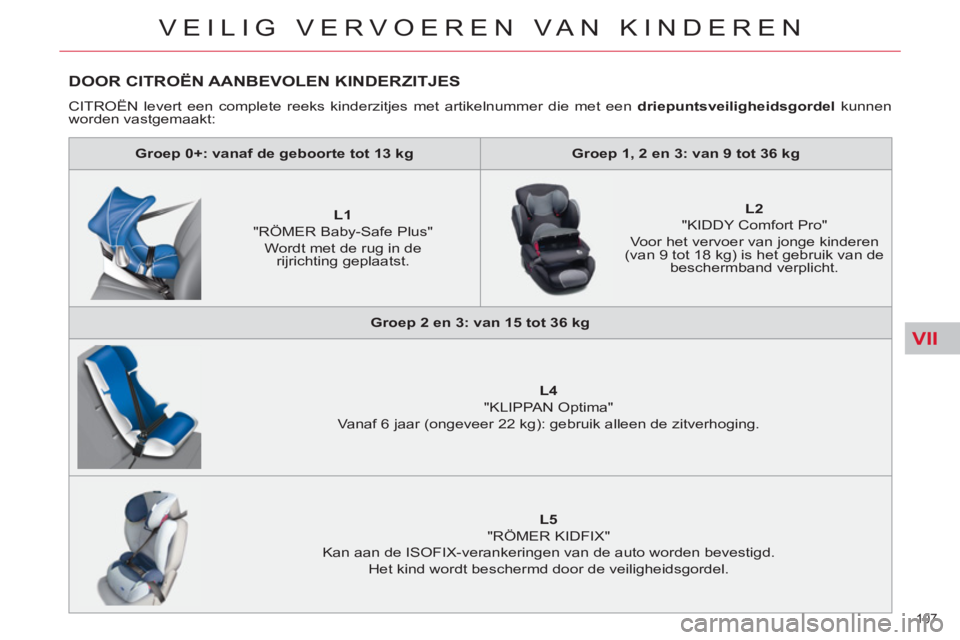

DOOR CITROËN AANBEVOLEN KINDERZITJES
CITROËN levert een complete reeks kinderzitjes met artikelnummer die met een driepuntsveiligheidsgordel
kunnen
worden vastgemaakt:


Groep 0+: vanaf de geboorte tot 13 kg



Groep 1, 2 en 3: van 9 tot 36 kg









L1


"RÖMER Baby-Safe Plus"
Wordt met de rug in de
rijrichting geplaatst.







L2


"KIDDY Comfort Pro"
Voor het vervoer van jonge kinderen
(van 9 tot 18 kg) is het gebruik van de
beschermband verplicht.


Groep 2 en 3: van 15 tot 36 kg









L4


"KLIPPAN Optima"
Vanaf 6 jaar (ongeveer 22 kg): gebruik alleen de zitverhoging.







L5


"RÖMER KIDFIX"
Kan aan de ISOFIX-verankeringen van de auto worden bevestigd.
Het kind wordt beschermd door de veiligheidsgordel.

VII
108
VEILIG VERVOEREN VAN KINDEREN

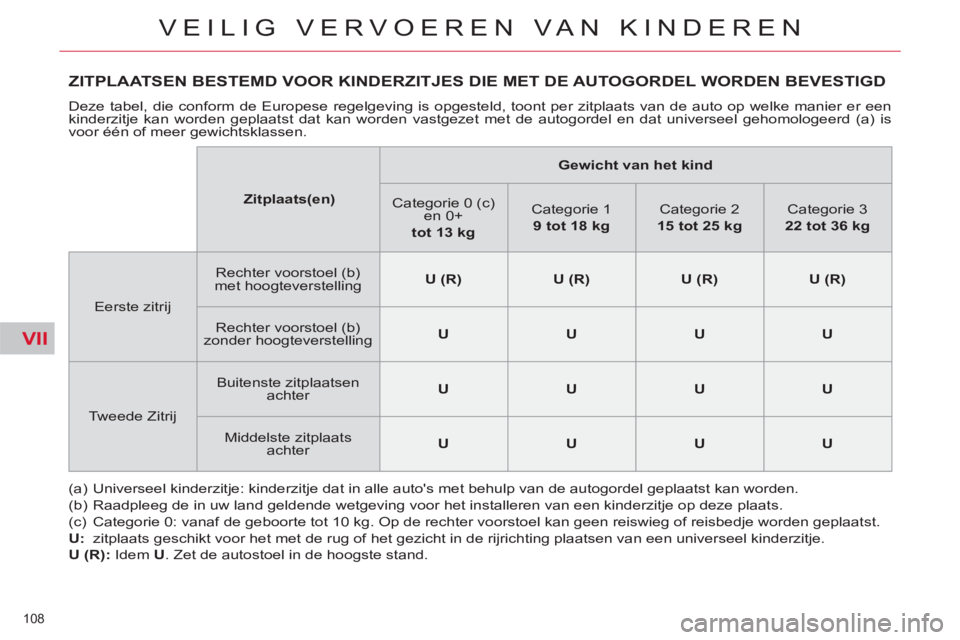

ZITPLAATSEN BESTEMD VOOR KINDERZITJES DIE MET DE AUTOGORDEL WORDEN BEVESTIGD
Deze tabel, die conform de Europese regelgeving is opgesteld, toont per zitplaats van de auto op welke manier er een
kinderzitje kan worden geplaatst dat kan worden vastgezet met de autogordel en dat universeel gehomologeerd (a) is
voor één of meer gewichtsklassen.
(a) Universeel kinderzitje: kinderzitje dat in alle auto's met behulp van de autogordel geplaatst kan worden.
(b) Raadpleeg de in uw land geldende wetgeving voor het installeren van een kinderzitje op deze plaats.
(c) Categorie 0: vanaf de geboorte tot 10 kg. Op de rechter voorstoel kan geen reiswieg of reisbedje worden geplaatst.

U:
zitplaats geschikt voor het met de rug of het gezicht in de rijrichting plaatsen van een universeel kinderzitje.

U (R):
Idem U
. Zet de autostoel in de hoogste stand.

Zitplaats(en)



Gewicht van het kind



Categorie 0 (c)
en 0+
tot 13 kg


Categorie 1
9 tot 18 kg


Categorie 2
15 tot 25 kg


Categorie 3
22 tot 36 kg



Eerste zitrij
Rechter voorstoel (b)
met hoogteverstelling

U (R)



U (R)



U (R)



U (R)



Rechter voorstoel (b)
zonder hoogteverstelling

U



U



U



U



Tweede Zitrij
Buitenste zitplaatsen
achter

U



U



U



U



Middelste zitplaats
achter

U



U



U



U
