Page 101 of 333
VI
99
UREDITVE

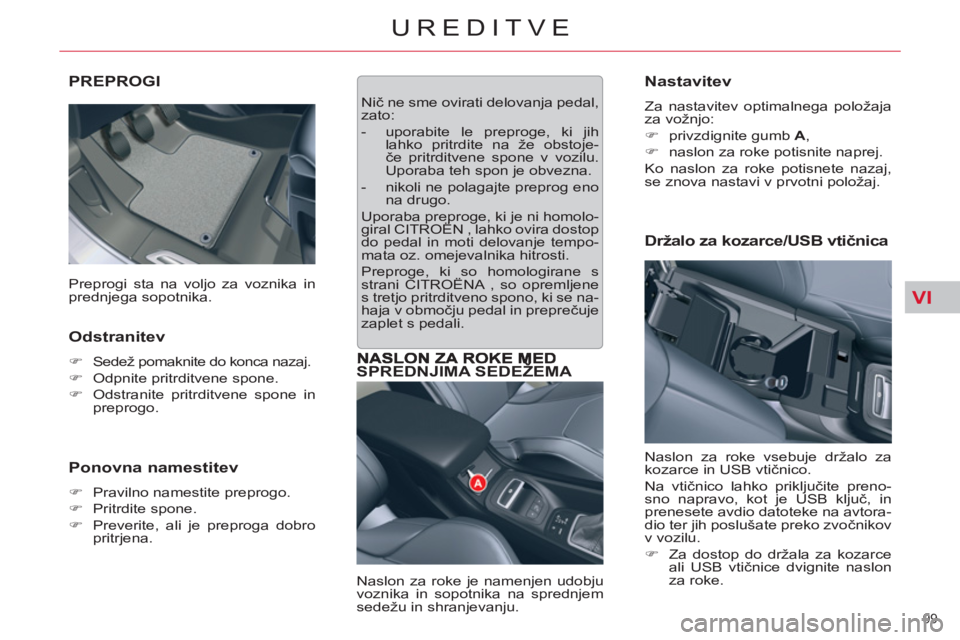

PREPROGI
Odstranitev
)
Sedež pomaknite do konca nazaj.
)
Odpnite pritrditvene spone.
)
Odstranite pritrditvene spone in
preprogo.
Ponovna namestitev
)
Pravilno namestite preprogo.
)
Pritrdite spone.
)
Preverite, ali je preproga dobro
pritrjena.
Nič ne sme ovirati delovanja pedal,
zato:
- uporabite le preproge, ki jih
lahko pritrdite na že obstoje-
če pritrditvene spone v vozilu.
Uporaba teh spon je obvezna.
- nikoli ne polagajte preprog eno
na drugo.
Uporaba preproge, ki je ni homolo-
giral CITROËN , lahko ovira dostop
do pedal in moti delovanje tempo-
mata oz. omejevalnika hitrosti.
Preproge, ki so homologirane s
strani CITROËNA , so opremljene
s tretjo pritrditveno spono, ki se na-
haja v območju pedal in preprečuje
zaplet s pedali.
SPREDNJIMA SEDEŽEMA NASLON ZA ROKE MEDM
Naslon za roke je namenjen udobju
voznika in sopotnika na sprednjem
sedežu in shranjevanju.
Nastavitev
Za nastavitev optimalnega položaja
za vožnjo:
)
privzdignite gumb A
,
)
naslon za roke potisnite naprej.
Ko naslon za roke potisnete nazaj,
se znova nastavi v prvotni položaj.
Naslon za roke vsebuje držalo za
kozarce in USB vtičnico.
Na vtičnico lahko priključite preno-
sno napravo, kot je USB ključ, in
prenesete avdio datoteke na avtora-
dio ter jih poslušate preko zvočnikov
v vozilu.
)
Za dostop do držala za kozarce
ali USB vtičnice dvignite naslon
za roke.
Preprogi sta na voljo za voznika in
prednjega sopotnika.
Držalo za kozarce/USB vtičnica
Page 102 of 333
VI
100
UREDITVE

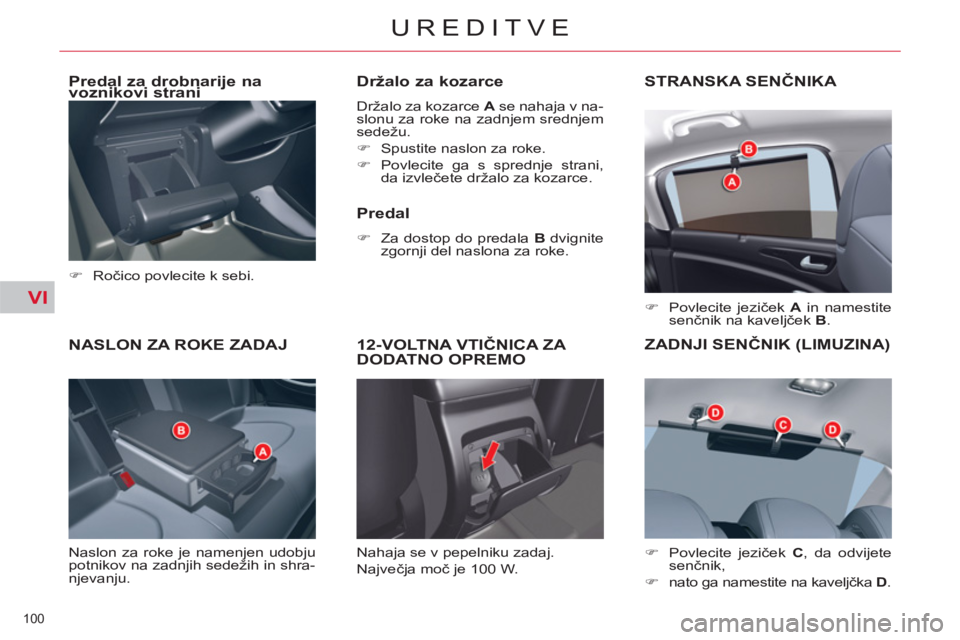

NASLON ZA ROKE ZADAJ
Naslon za roke je namenjen udobju
potnikov na zadnjih sedežih in shra-
njevanju.
Držalo za kozarce
Držalo za kozarce A
se nahaja v na-
slonu za roke na zadnjem srednjem
sedežu.
)
Spustite naslon za roke.
)
Povlecite ga s sprednje strani,
da izvlečete držalo za kozarce.
Predal
)
Za dostop do predala B
dvignite
zgornji del naslona za roke.
12-VOLTNA VTIČNICA ZA DODATNO OPREMO STRANSKA SENČNIK
A
)
Povlecite jeziček A
in namestite
senčnik na kaveljček B
.
ZADNJI SENČNIK (LIMUZINA)
)
Povlecite jeziček C
, da odvijete
senčnik,
)
nato ga namestite na kaveljčka D
.
Nahaja se v pepelniku zadaj.
Največja moč je 100 W.
Predal za drobnarije na
voznikovi strani
)
Ročico povlecite k sebi.
Page 103 of 333
VI
101
UREDITVE

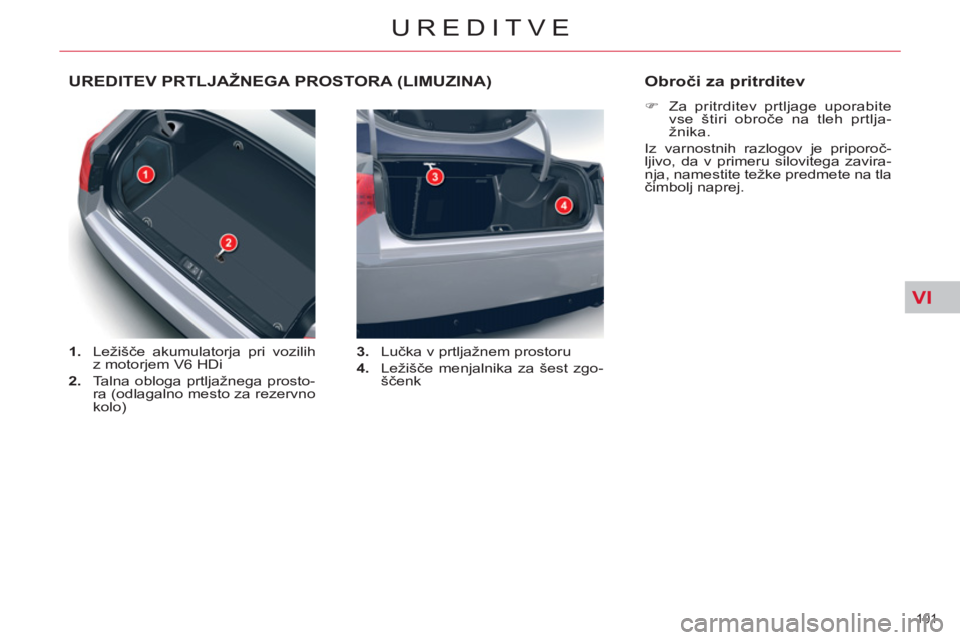

UREDITEV PRTLJAŽNEGA PROSTORA (LIMUZINA)
1.
Ležišče akumulatorja pri vozilih
z motorjem V6 HDi
2.
Talna obloga prtljažnega prosto-
ra (odlagalno mesto za rezervno
kolo)
3.
Lučka v prtljažnem prostoru
4.
Ležišče menjalnika za šest zgo-
ščenk
Obroči za pritrditev
)
Za pritrditev prtljage uporabite
vse štiri obroče na tleh prtlja-
žnika.
Iz varnostnih razlogov je priporoč-
ljivo, da v primeru silovitega zavira-
nja, namestite težke predmete na tla
čimbolj naprej.
Page 104 of 333
VI
102
UREDITVE

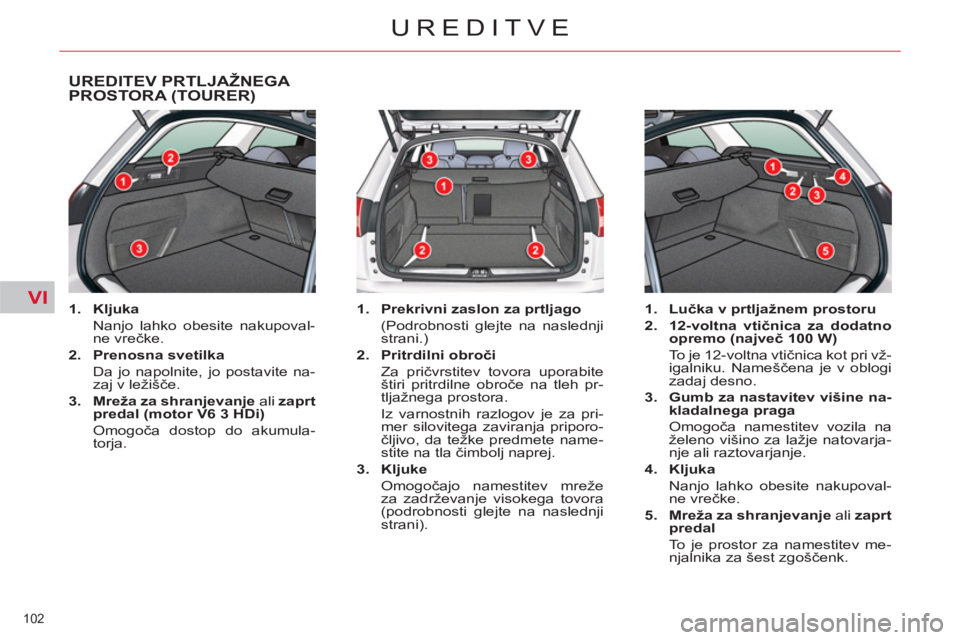

UREDITEV PRTLJAŽNEGA PROSTORA (TOURER)
1.
Kljuka
Nanjo lahko obesite nakupoval-
ne vrečke.
2.
Prenosna svetilka
Da jo napolnite, jo postavite na-
zaj v ležišče.
3.
Mreža
za shranjevanje
ali zaprt
predal (motor V6 3 HDi)
Omogoča dostop do akumula-
torja.
1.
Prekrivni zaslon za prtljago
(Podrobnosti glejte na naslednji
strani.)
2.
Pritrdilni obroči
Za pričvrstitev tovora uporabite
štiri pritrdilne obroče na tleh pr-
tljažnega prostora.
Iz varnostnih razlogov je za pri-
mer silovitega zaviranja priporo-
čljivo, da težke predmete name-
stite na tla čimbolj naprej.
3.
Kljuke
Omogočajo namestitev mreže
za zadrževanje visokega tovora
(podrobnosti glejte na naslednji
strani).
1.
Lučka v prtljažnem prostoru
2.
12-voltna vtičnica za dodatno
opremo (največ 100 W)
To je 12 -voltna vtičnica kot pri vž-
igalniku. Nameš čena je v oblogi
zadaj desno.
3.
Gumb za nastavitev višine na-
kladalnega praga
Omogoča namestitev vozila na
želeno višino za lažje natovarja-
nje ali raztovarjanje.
4.
Kljuka
Nanjo lahko obesite nakupoval-
ne vrečke.
5.
Mreža za shranjevanje
ali zaprt
predal
To je prostor za namestitev me-
njalnika za šest zgoščenk.
Page 105 of 333
VI
103
UREDITVE

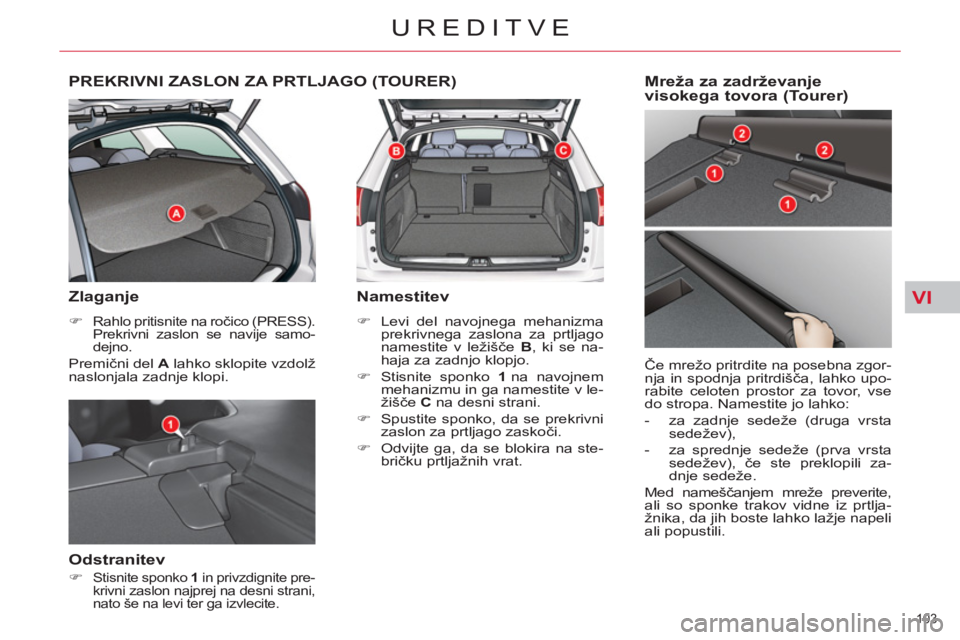

PREKRIVNI ZASLON ZA PRTLJAGO (TOURER)
Zlaganje
)
Rahlo pritisnite na ročico (PRESS).
Prekrivni zaslon se navije samo-
dejno
.
Premični del A
lahko sklopite vzdolž
naslonjala zadnje klopi.
Odstranitev
)
Stisnite sponko 1
in privzdignite pre-
krivni zaslon najprej na desni strani,
nato še na levi ter ga izvlecite.
Namestitev
)
Levi del navojnega mehanizma
prekrivnega zaslona za prtljago
namestite v ležišče B
, ki se na-
haja za zadnjo klopjo.
)
Stisnite sponko 1
na navojnem
mehanizmu in ga namestite v le-
žišče C
na desni strani.
)
Spustite sponko, da se prekrivni
zaslon za prtljago zaskoči.
)
Odvijte ga, da se blokira na ste-
bričku prtljažnih vrat.
Mreža za zadrževanje
visokega tovora (Tourer)
Če mrežo pritrdite na posebna zgor-
nja in spodnja pritrdišča, lahko upo-
rabite celoten prostor za tovor, vse
do stropa. Namestite jo lahko:
- za zadnje sedeže (druga vrsta
sedežev),
- za sprednje sedeže (prva vrsta
sedežev), če ste preklopili za-
dnje sedeže.
Med nameščanjem mreže preverite,
ali so sponke trakov vidne iz prtlja-
žnika, da jih boste lahko lažje napeli
ali popustili.
Page 106 of 333
VI
104
UREDITVE

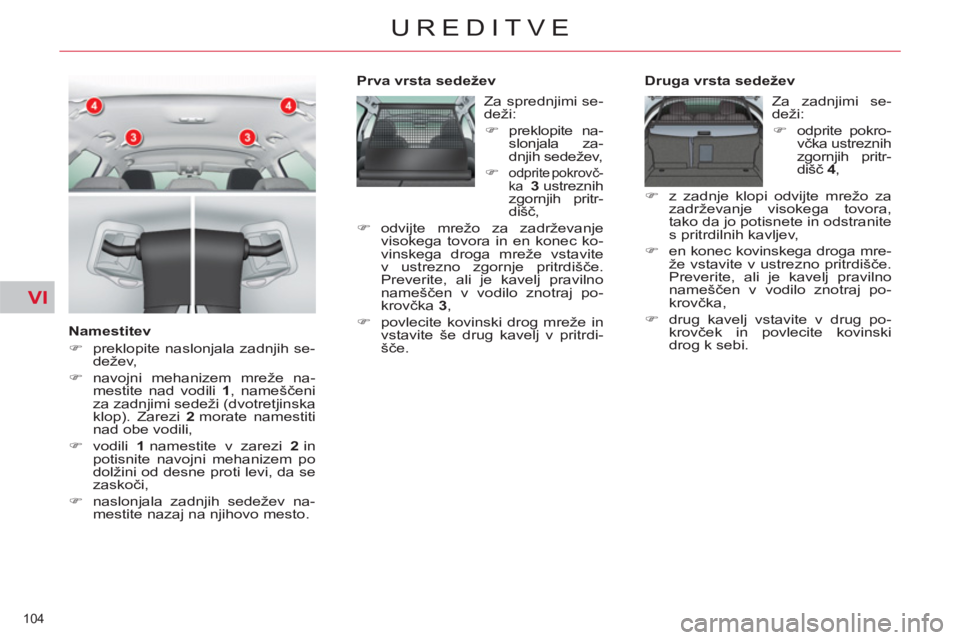

Namestitev
)
preklopite naslonjala zadnjih se-
dežev,
)
navojni mehanizem mreže na-
mestite nad vodili 1
, nameščeni
za zadnjimi sedeži (dvotretjinska
klop). Zarezi 2
morate namestiti
nad obe vodili,
)
vodili 1
namestite v zarezi 2
in
potisnite navojni mehanizem po
dolžini od desne proti levi, da se
zaskoči,
)
naslonjala zadnjih sedežev na-
mestite nazaj na njihovo mesto.
Prva vrsta sedežev
Druga vrsta sedežev
Za sprednjimi se-
deži:
)
preklopite na-
slonjala za-
dnjih sedežev,
)
odprite pokrovč-
ka 3
ustreznih
zgornjih pritr-
dišč,
)
odvijte mrežo za zadrževanje
visokega tovora in en konec ko-
vinskega droga mreže vstavite
v ustrezno zgornje pritrdišče.
Preverite, ali je kavelj pravilno
nameščen v vodilo znotraj po-
krovčka 3
,
)
povlecite kovinski drog mreže in
vstavite še drug kavelj v pritrdi-
šče.
Za zadnjimi se-
deži:
)
odprite pokro-
včka ustreznih
zgornjih pritr-
dišč 4
,
)
z zadnje klopi odvijte mrežo za
zadrževanje visokega tovora,
tako da jo potisnete in odstranite
s pritrdilnih kavljev,
)
en konec kovinskega droga mre-
že vstavite v ustrezno pritrdišče.
Preverite, ali je kavelj pravilno
nameščen v vodilo znotraj po-
krovčka,
)
drug kavelj vstavite v drug po-
krovček in povlecite kovinski
drog k sebi.
Page 107 of 333
VII
105
VARNOST OTROK

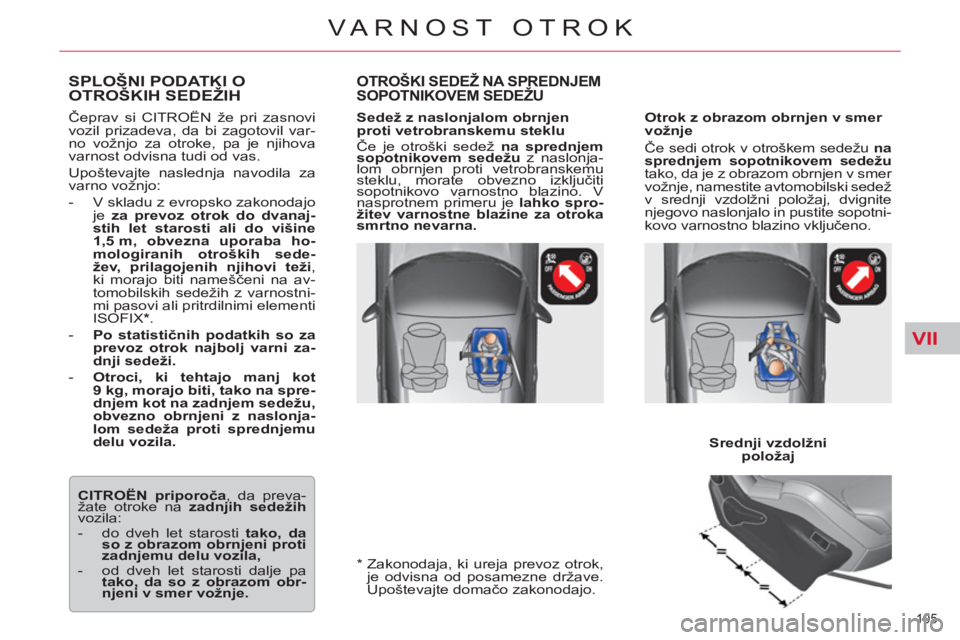

Čeprav si CITROËN že pri zasnovi
vozil prizadeva, da bi zagotovil var-
no vožnjo za otroke, pa je njihova
varnost odvisna tudi od vas.
Upoštevajte naslednja navodila za
varno vožnjo:
- V skladu z evropsko zakonodajo
je za prevoz otrok do dvanaj-
stih let starosti ali do višine
1,5 m, obvezna uporaba ho-
mologiranih otroških sede-
žev, prilagojenih njihovi teži
,
ki morajo biti nameščeni na av-
tomobilskih sedežih z varnostni-
mi pasovi ali pritrdilnimi elementi
ISOFIX
*
.
- Po statističnih podatkih so za
prevoz otrok najbolj varni za-
dnji sedeži.
- Otroci, ki tehtajo manj kot
9 kg, morajo biti, tako na spre-
dnjem kot na zadnjem sedežu,
obvezno obrnjeni z naslonja-
lom sedeža proti sprednjemu
delu vozila.
CITROËN
priporoča
, da preva-
žate otroke na zadnjih sedežih
vozila:
- do dveh let starosti tako, da
so z obrazom obrnjeni proti
zadnjemu delu vozila,
- od dveh let starosti dalje pa
tako, da so z obrazom obr-
njeni v smer vožnje.
OTROŠKI SEDEŽ NA SPREDNJEM
SOPOTNIKOVEM SEDEŽU
Sedež z naslonjalom obrnjen
proti vetrobranskemu steklu
Če je otroški sedež na sprednjem
sopotnikovem sedežu
z naslonja-
lom obrnjen proti vetrobranskemu
steklu, morate obvezno izključiti
sopotnikovo varnostno blazino. V
nasprotnem primeru je lahko spro-
žitev varnostne blazine za otroka
smrtno nevarna.
*
Zakonodaja, ki ureja prevoz otrok,
je odvisna od posamezne države.
Upoštevajte domačo zakonodajo.
SPLOŠNI PODATKI O
OTROŠKIH SEDEŽIH
Srednji vzdolžni
položaj
Otrok z obrazom obrnjen v smer
vožnje
Če sedi otrok v otroškem sedežu na
sprednjem sopotnikovem sedežu
tako, da je z obrazom obrnjen v smer
vožnje, namestite avtomobilski sedež
v srednji vzdolžni položaj, dvignite
njegovo naslonjalo in pustite sopotni-
kovo varnostno blazino vključeno.
Page 108 of 333
VII
!
106
VARNOST OTROK

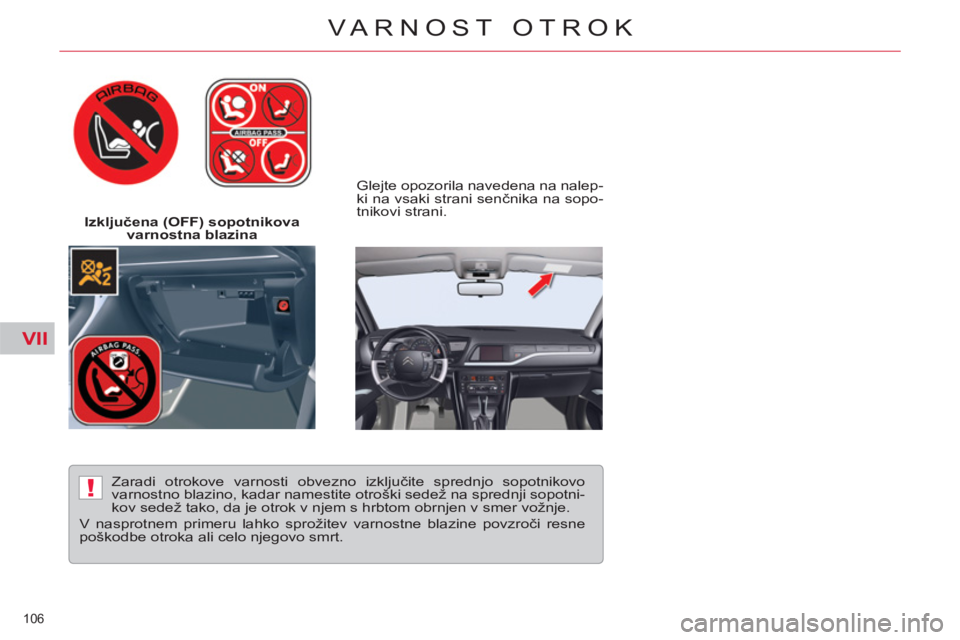

Izključena (OFF) sopotnikova
varnostna blazina
Glejte opozorila navedena na nalep-
ki na vsaki strani senčnika na sopo-
tnikovi strani.
Zaradi otrokove varnosti obvezno izključite sprednjo sopotnikovo
varnostno blazino, kadar namestite otroški sedež na sprednji sopotni-
kov sedež tako, da je otrok v njem s hrbtom obrnjen v smer vožnje.
V nasprotnem primeru lahko sprožitev varnostne blazine povzroči resne
poškodbe otroka ali celo njegovo smrt.
Page 109 of 333
VII
107
VARNOST OTROK

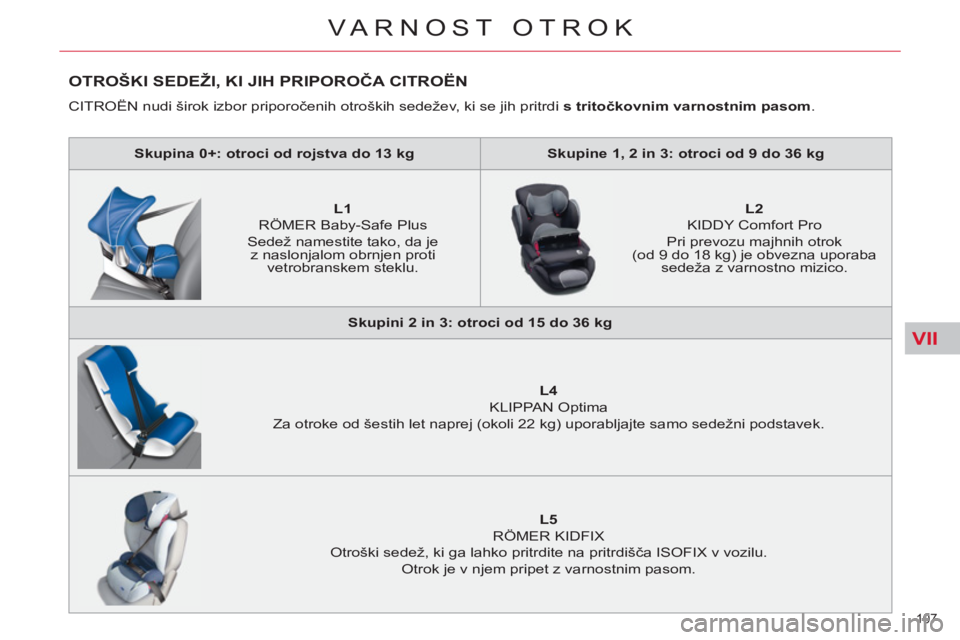

OTROŠKI SEDEŽI, KI JIH PRIPOROČA CITROËN
CITROËN nudi širok izbor priporočenih otroških sedežev, ki se jih pritrdi s tritočkovnim varnostnim pasom
.
Skupina 0+: otroci od rojstva do 13 kg
Skupine 1, 2 in 3: otroci od 9 do 36 kg
L1
RÖMER Baby-Safe Plus
Sedež namestite tako, da je
z naslonjalom obrnjen proti
vetrobranskem steklu.
L2
KIDDY Comfort Pro
Pri prevozu majhnih otrok
(od 9 do 18 kg) je obvezna uporaba
sedeža z varnostno mizico.
Skupini 2 in 3: otroci od 15 do 36 kg
L4
KLIPPAN Optima
Za otroke od šestih let naprej (okoli 22 kg) uporabljajte samo sedežni podstavek.
L5
RÖMER KIDFIX
Otroški sedež, ki ga lahko pritrdite na pritrdišča ISOFIX v vozilu.
Otrok je v njem pripet z varnostnim pasom.
Page 110 of 333
VII
108
VARNOST OTROK

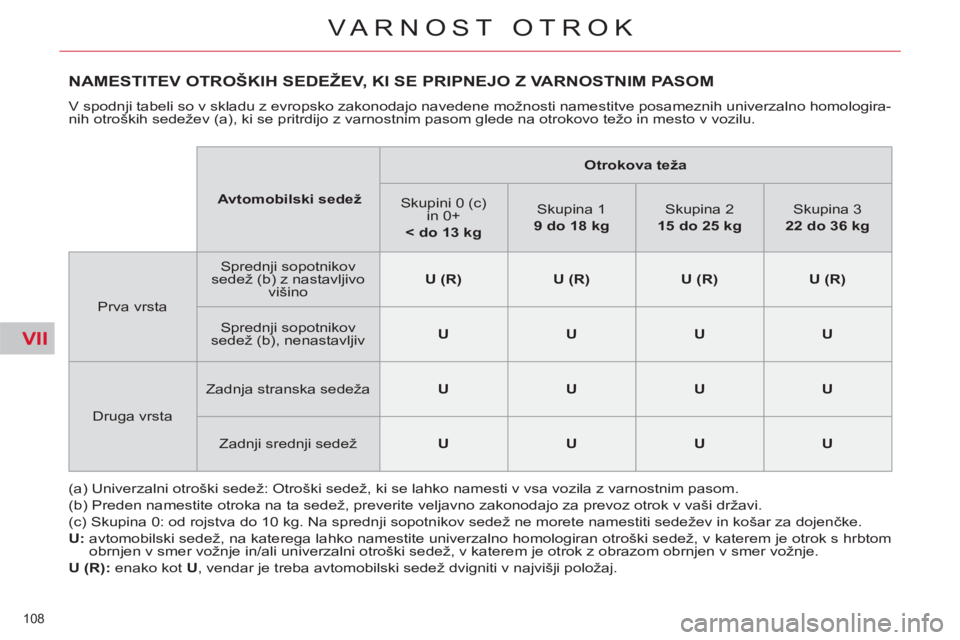

NAMESTITEV OTROŠKIH SEDEŽEV, KI SE PRIPNEJO Z VARNOSTNIM PASOM
V spodnji tabeli so v skladu z evropsko zakonodajo navedene možnosti namestitve posameznih univerzalno homologira-
nih otroških sedežev (a), ki se pritrdijo z varnostnim pasom glede na otrokovo težo in mesto v vozilu.
(a) Univerzalni otroški sedež: Otroški sedež, ki se lahko namesti v vsa vozila z varnostnim pasom.
(b) Preden namestite otroka na ta sedež, preverite veljavno zakonodajo za prevoz otrok v vaši državi.
(c) Skupina 0: od rojstva do 10 kg. Na sprednji sopotnikov sedež ne morete namestiti sedežev in košar za dojenčke.
U:
avtomobilski sedež, na katerega lahko namestite univerzalno homologiran otroški sedež, v katerem je otrok s hrbtom
obrnjen v smer vožnje in/ali univerzalni otroški sedež, v katerem je otrok z obrazom obrnjen v smer vožnje.
U (R):
enako kot U
, vendar je treba avtomobilski sedež dvigniti v najvišji položaj.
Avtomobilski sedež
Otrokova teža
Skupini 0 (c)
in 0+
< do 13 kg
Skupina 1
9 do 18 kg
Skupina 2
15 do 25 kg
Skupina 3
22 do 36 kg
Prva vrsta
Sprednji sopotnikov
sedež (b) z nastavljivo
višino
U (R)
U (R)
U (R)
U (R)
Sprednji sopotnikov
sedež (b), nenastavljiv
U
U
U
U
Druga vrsta
Zadnja stranska sedeža
U
U
U
U
Zadnji srednji sedež
U
U
U
U
