IX
!
129
VOŽNJA

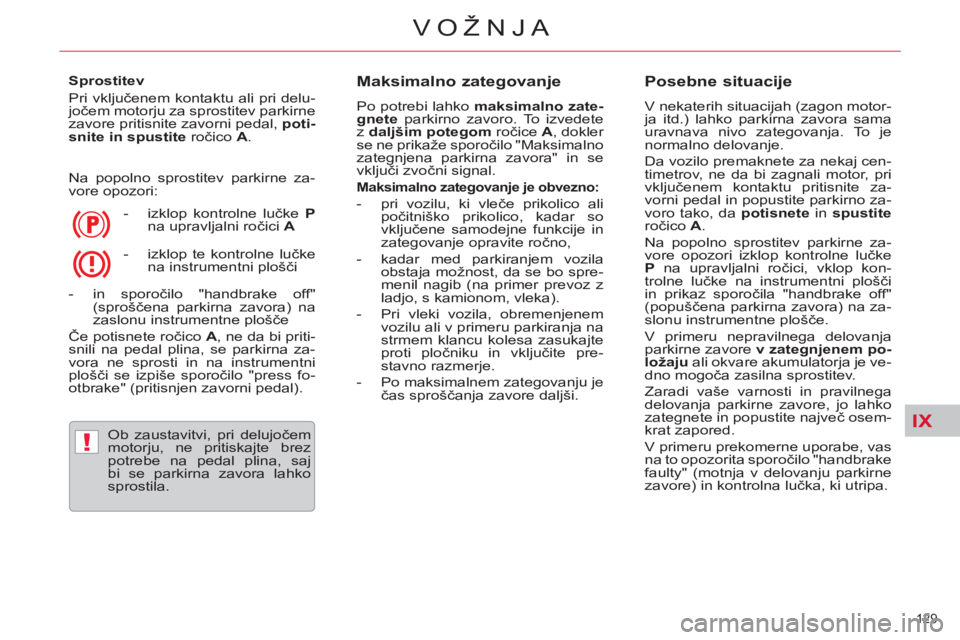

Sprostitev
Pri vključenem kontaktu ali pri delu-
jočem motorju za sprostitev parkirne
zavore pritisnite zavorni pedal, poti-
snite in spustite
ročico A
.
Na popolno sprostitev parkirne za-
vore opozori:
- izklop kontrolne lučke P
na upravljalni ročici A
- in sporočilo "handbrake off"
(sproščena parkirna zavora) na
zaslonu instrumentne plošče
Če potisnete ročico A
, ne da bi priti-
snili na pedal plina, se parkirna za-
vora ne sprosti in na instrumentni
plošči se izpiše sporočilo "press fo-
otbrake" (pritisnjen zavorni pedal).
Ob zaustavitvi, pri delujočem
motorju, ne pritiskajte brez
potrebe na pedal plina, saj
bi se parkirna zavora lahko
sprostila.
Maksimalno zategovanje
Po potrebi lahko maksimalno zate-
gnete
parkirno zavoro. To izvedete
z daljšim potegom
ročice A
, dokler
se ne prikaže sporočilo "Maksimalno
zategnjena parkirna zavora" in se
vključi zvočni signal.
Maksimalno zategovanje je obvezno:
- pri vozilu, ki vleče prikolico ali
počitniško prikolico, kadar so
vključene samodejne funkcije in
zategovanje opravite ročno,
- kadar med parkiranjem vozila
obstaja možnost, da se bo spre-
menil nagib (na primer prevoz z
ladjo, s kamionom, vleka).
- Pri vleki vozila, obremenjenem
vozilu ali v primeru parkiranja na
strmem klancu kolesa zasukajte
proti pločniku in vključite pre-
stavno razmerje.
- Po maksimalnem zategovanju je
čas sproščanja zavore daljši.
Posebne situacije
V nekaterih situacijah (zagon motor-
ja itd.) lahko parkirna zavora sama
uravnava nivo zategovanja. To je
normalno delovanje.
Da vozilo premaknete za nekaj cen-
timetrov, ne da bi zagnali motor, pri
vključenem kontaktu pritisnite za-
vorni pedal in popustite parkirno za-
voro tako, da potisnete
in spustite
ročico A
.
Na popolno sprostitev parkirne za-
vore opozori izklop kontrolne lučke
P
na upravljalni ročici, vklop kon-
trolne lučke na instrumentni plošči
in prikaz sporočila "handbrake off"
(popuščena parkirna zavora) na za-
slonu instrumentne plošče.
V primeru nepravilnega delovanja
parkirne zavore v zategnjenem po-
ložaju
ali okvare akumulatorja je ve-
dno mogoča zasilna sprostitev.
Zaradi vaše varnosti in pravilnega
delovanja parkirne zavore, jo lahko
zategnete in popustite največ osem-
krat zapored.
V primeru prekomerne uporabe, vas
na to opozorita sporočilo "handbrake
faulty" (motnja v delovanju parkirne
zavore) in kontrolna lučka, ki utripa.
- izklop te kontrolne lučke
na instrumentni plošči
Page 132 of 333
IX
!
!
130
VOŽNJA
Dinamično zaviranje v sili
V primeru napake na glavnem za-
vornem sistemu ali v izredni situaciji
(na primer: slabo počutje voznika,
spremstvo izkušenega voznika itd.)
potegnite in zadržite ročico A
, da za-
ustavite vozilo.
Sistem za nadzor stabilnosti vozila
(ESP) zagotavlja stabilnost med di-
namičnim zaviranjem v sili.
V primeru okvare dinamičnega zavi-
ranja v sili se na zaslonu instrumen-
tne plošče prikaže eno od naslednjih
sporočil:
- "Handbrake faulty" (Parkirna za-
vora v okvari)
- "Handbrake cable faulty" (Stikalo
parkirne zavore v okvari) V primeru napake na siste-
mu ESP, na katero opozar-
ja vklop te kontrolne lučke,
stabilnost med zaviranjem
ni zagotovljena. V tem primeru mora
stabilnost zagotoviti voznik, tako da
zaporedoma ponavlja "poteg-spro-
stitev" ročice A
.
Dinamično zaviranje v sili se
lahko uporabi samo v izre-
dnih situacijah.
Zasilna sprostitev
Če ne morete sprostiti električne
parkirne zavore, jo lahko z zasilno
mehansko ročico odklenete ročno
pod pogojem, da med tem postop-
kom vozilo miruje.
)
Če lahko speljete: Pri vključe-
nem motorju med opravljanjem
postopka držite nogo ves čas na
zavornem pedalu.
)
Če ne morete speljati (npr. okva-
ra akumulatorja): Ne uporabljajte
zasilne ročice, ampak se obrnite
na CITROËNOVO servisno mre-
žo ali na usposobljeno servisno
delavnico. Če morate zasilno
ročico kljub temu uporabiti, pred
tem dobro zagozdite vozilo in
sledite naslednjim navodilom.
Če vozila ne morete zaustaviti,
tako da je popolnoma miruje,
ne uporabite ročice za zasilno spro-
stitev zavore, ker lahko vozilo zdrsne
po klancu navzdol. Obrnite se na
CITROËNOVO servisno mrežo ali
na usposobljeno servisno delavnico.
Page 133 of 333
IX
!
131
VOŽNJA
)

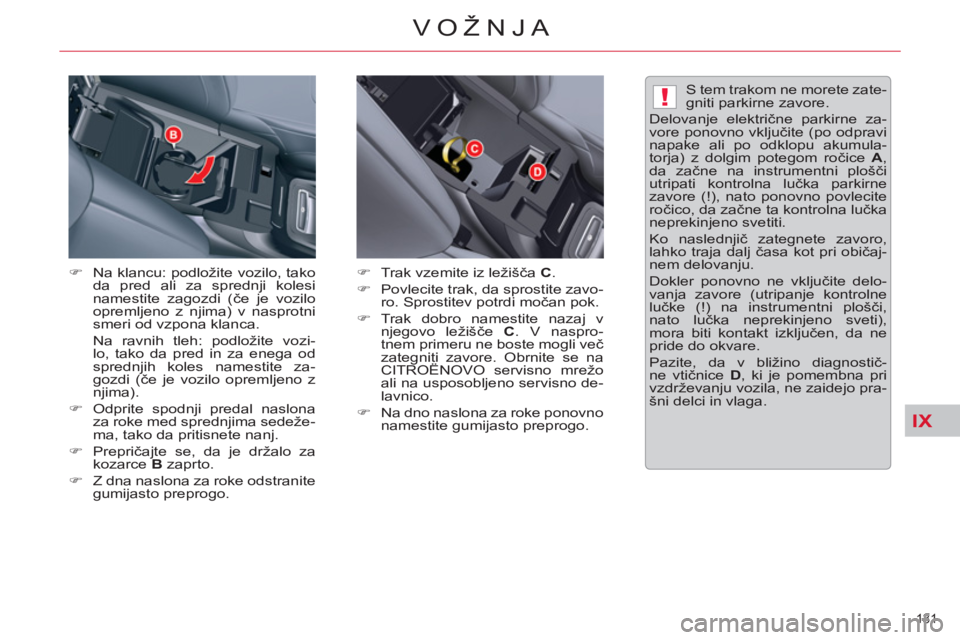

Na klancu: podložite vozilo, tako
da pred ali za sprednji kolesi
namestite zagozdi (če je vozilo
opremljeno z njima) v nasprotni
smeri od vzpona klanca.
Na ravnih tleh: podložite vozi-
lo, tako da pred in za enega od
sprednjih koles namestite za-
gozdi (če je vozilo opremljeno z
njima).
)
Odprite spodnji predal naslona
za roke med sprednjima sedeže-
ma, tako da pritisnete nanj.
)
Prepričajte se, da je držalo za
kozarce B
zaprto.
)
Z dna naslona za roke odstranite
gumijasto preprogo.
S tem trakom ne morete zate-
gniti parkirne zavore.
Delovanje električne parkirne za-
vore ponovno vključite (po odpravi
napake ali po odklopu akumula-
torja) z dolgim potegom ročice A
,
da začne na instrumentni plošči
utripati kontrolna lučka parkirne
zavore (!), nato ponovno povlecite
ročico, da začne ta kontrolna lučka
neprekinjeno svetiti.
Ko naslednjič zategnete zavoro,
lahko traja dalj časa kot pri običaj-
nem delovanju.
Dokler ponovno ne vključite delo-
vanja zavore (utripanje kontrolne
lučke (!) na instrumentni plošči,
nato lučka neprekinjeno sveti),
mora biti kontakt izključen, da ne
pride do okvare.
Pazite, da v bližino diagnostič-
ne vtičnice D
, ki je pomembna pri
vzdrževanju vozila, ne zaidejo pra-
šni delci in vlaga. )
Trak vzemite iz ležišča C
.
)
Povlecite trak, da sprostite zavo-
ro. Sprostitev potrdi močan pok.
)
Trak dobro namestite nazaj v
njegovo ležišče C
. V naspro-
tnem primeru ne boste mogli več
zategniti zavore. Obrnite se na
CITROËNOVO servisno mrežo
ali na usposobljeno servisno de-
lavnico.
)
Na dno naslona za roke ponovno
namestite gumijasto preprogo.
Page 134 of 333
IX
!
132
VOŽNJA

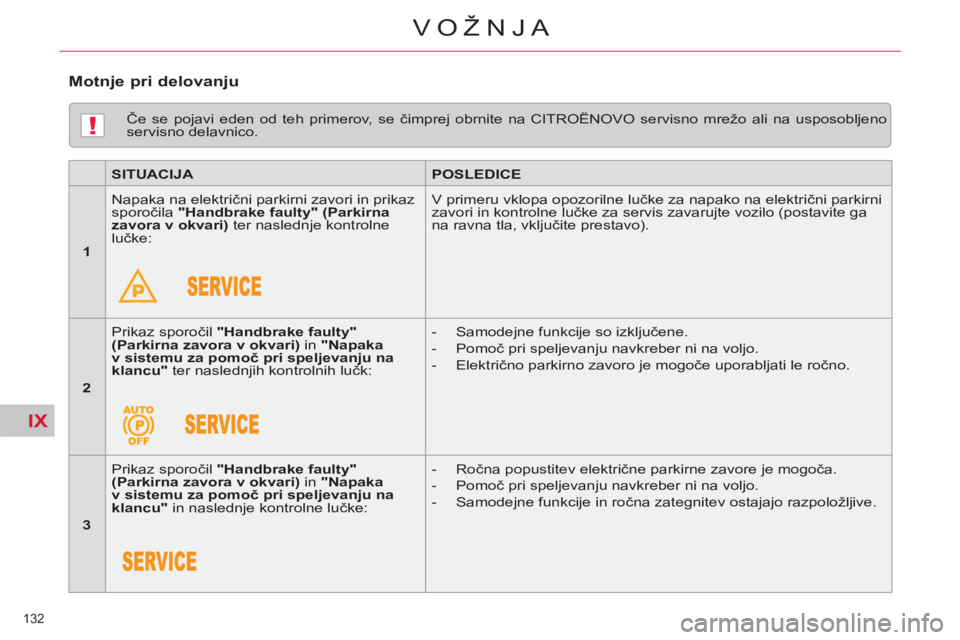

Če se pojavi eden od teh primerov, se čimprej obrnite na CITROËNOVO servisno mrežo ali na usposobljeno
servisno delavnico.
SITUACIJA
POSLEDICE
1
Napaka na električni parkirni zavori in prikaz
sporočila "Handbrake faulty" (Parkirna
zavora v okvari)
ter naslednje kontrolne
lučke: V primeru vklopa opozorilne lučke za napako na električni parkirni
zavori in kontrolne lučke za servis zavarujte vozilo (postavite ga
na ravna tla, vključite prestavo).
2
Prikaz sporočil "Handbrake faulty"
(Parkirna zavora v okvari)
in "Napaka
v sistemu za pomoč pri speljevanju na
klancu"
ter naslednjih kontrolnih lučk:
- Samodejne funkcije so izključene.
- Pomoč pri speljevanju navkreber ni na voljo.
- Električno parkirno zavoro je mogoče uporabljati le ročno.
3
Prikaz sporočil "Handbrake faulty"
(Parkirna zavora v okvari)
in "Napaka
v sistemu za pomoč pri speljevanju na
klancu"
in naslednje kontrolne lučke:
- Ročna popustitev električne parkirne zavore je mogoča.
- Pomoč pri speljevanju navkreber ni na voljo.
- Samodejne funkcije in ročna zategnitev ostajajo razpoložljive.
Motnje pri delovanju
Page 135 of 333
IX
133
VOŽNJA

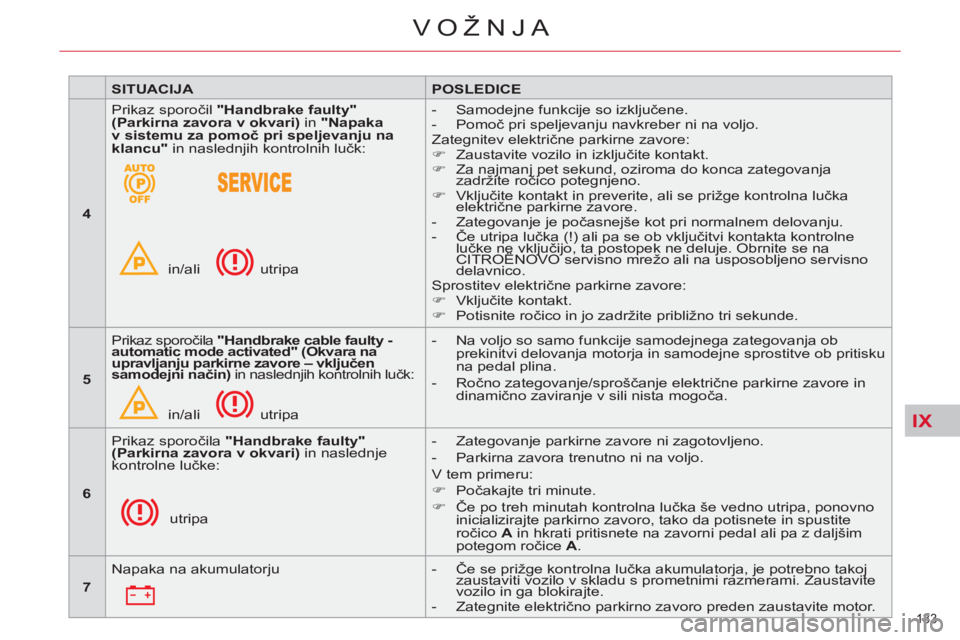

SITUACIJA
POSLEDICE
4
Prikaz sporočil "Handbrake faulty"
(Parkirna zavora v okvari)
in "Napaka
v sistemu za pomoč pri speljevanju na
klancu"
in naslednjih kontrolnih lučk:
in/ali utripa
- Samodejne funkcije so izključene.
- Pomoč pri speljevanju navkreber ni na voljo.
Zategnitev električne parkirne zavore:
)
Zaustavite vozilo in izključite kontakt.
)
Za najmanj pet sekund, oziroma do konca zategovanja
zadržite ročico potegnjeno.
)
Vključite kontakt in preverite, ali se prižge kontrolna lučka
električne parkirne zavore.
- Zategovanje je počasnejše kot pri normalnem delovanju.
- Če utripa lučka (!) ali pa se ob vključitvi kontakta kontrolne
lučke ne vključijo, ta postopek ne deluje. Obrnite se na
CITROËNOVO servisno mrežo ali na usposobljeno servisno
delavnico.
Sprostitev električne parkirne zavore:
)
Vključite kontakt.
)
Potisnite ročico in jo zadržite približno tri sekunde.
5
Prikaz sporočila "Handbrake cable faulty -
automatic mode activated" (Okvara na
upravljanju parkirne zavore – vključen
samodejni način)
in naslednjih kontrolnih lučk:
in/ali utripa
- Na voljo so samo funkcije samodejnega zategovanja ob
prekinitvi delovanja motorja in samodejne sprostitve ob pritisku
na pedal plina.
- Ročno zategovanje/sproščanje električne parkirne zavore in
dinamično zaviranje v sili nista mogoča.
6
Prikaz sporočila "Handbrake faulty"
(Parkirna zavora v okvari)
in naslednje
kontrolne lučke:
utripa
- Zategovanje parkirne zavore ni zagotovljeno.
- Parkirna zavora trenutno ni na voljo.
V tem primeru:
)
Počakajte tri minute.
)
Če po treh minutah kontrolna lučka še vedno utripa, ponovno
inicializirajte parkirno zavoro, tako da potisnete in spustite
ročico A
in hkrati pritisnete na zavorni pedal ali pa z daljšim
potegom ročice A
.
7
Napaka na akumulatorju
- Če se prižge kontrolna lučka akumulatorja, je potrebno takoj
zaustaviti vozilo v skladu s prometnimi razmerami. Zaustavite
vozilo in ga blokirajte.
- Zategnite električno parkirno zavoro preden zaustavite motor.
Page 136 of 333
IX!
134
VOŽNJA

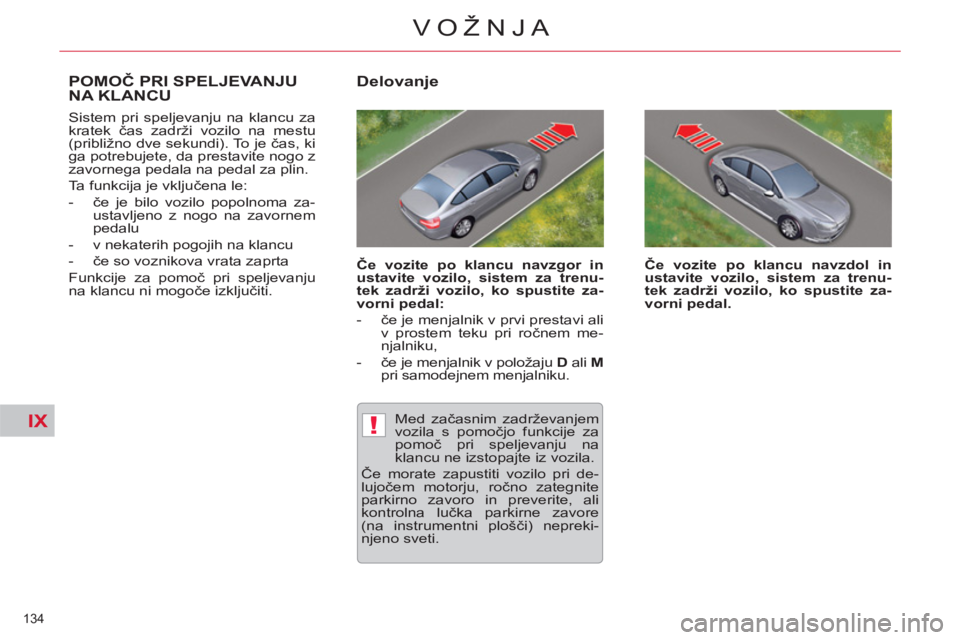

POMOČ PRI SPELJEVANJU
NA KLANCU
Sistem pri speljevanju na klancu za
kratek čas zadrži vozilo na mestu
(približno dve sekundi). To je čas, ki
ga potrebujete, da prestavite nogo z
zavornega pedala na pedal za plin.
Ta funkcija je vključena le:
- če je bilo vozilo popolnoma za-
ustavljeno z nogo na zavornem
pedalu
- v nekaterih pogojih na klancu
- če so voznikova vrata zaprta
Funkcije za pomoč pri speljevanju
na klancu ni mogoče izključiti.
Delovanje
Če vozite po klancu navzgor in
ustavite vozilo, sistem za trenu-
tek zadrži vozilo, ko spustite za-
vorni pedal:
- če je menjalnik v prvi prestavi ali
v prostem teku pri ročnem me-
njalniku,
- če je menjalnik v položaju D
ali M
pri samodejnem menjalniku.
Če vozite po klancu navzdol in
ustavite vozilo, sistem za trenu-
tek zadrži vozilo, ko spustite za-
vorni pedal.
Med začasnim zadrževanjem
vozila s pomočjo funkcije za
pomoč pri speljevanju na
klancu ne izstopajte iz vozila.
Če morate zapustiti vozilo pri de-
lujočem motorju, ročno zategnite
parkirno zavoro in preverite, ali
kontrolna lučka parkirne zavore
(na instrumentni plošči) nepreki-
njeno sveti.
Page 137 of 333
IX
135
VOŽNJA

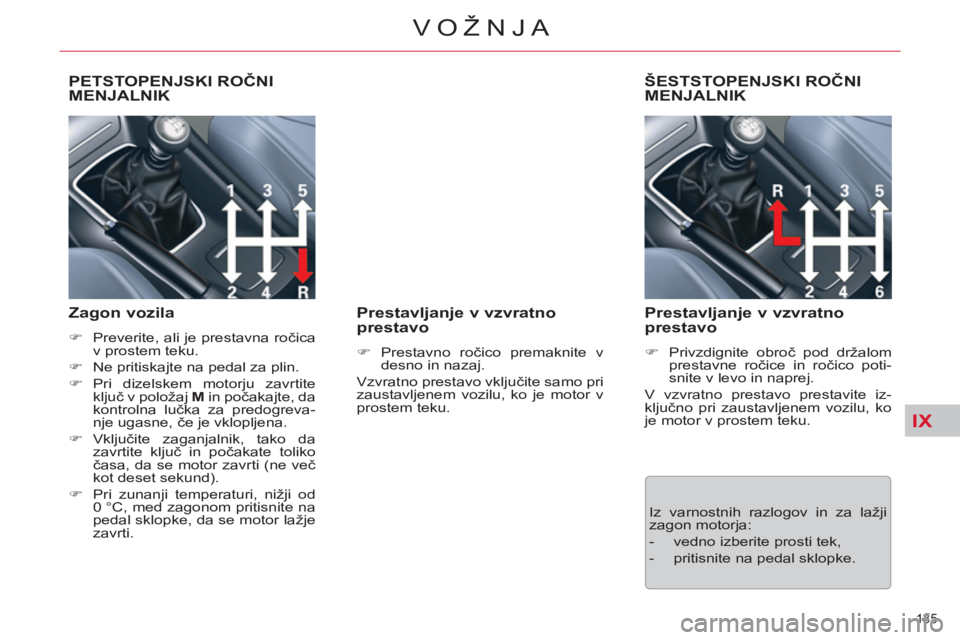

PETSTOPENJSKI ROČNIMENJALNIK
Zagon vozila
)
Preverite, ali je prestavna ročica
v prostem teku.
)
Ne pritiskajte na pedal za plin.
)
Pri dizelskem motorju zavrtite
ključ v položaj M
in počakajte, da
kontrolna lučka za predogreva-
nje ugasne, če je vklopljena.
)
Vključite zaganjalnik, tako da
zavrtite ključ in počakate toliko
časa, da se motor zavrti (ne več
kot deset sekund).
)
Pri zunanji temperaturi, nižji od
0 °C, med zagonom pritisnite na
pedal sklopke, da se motor lažje
zavrti.
Prestavljanje v vzvratno
prestavo
)
Prestavno ročico premaknite v
desno in nazaj.
Vzvratno prestavo vključite samo pri
zaustavljenem vozilu, ko je motor v
prostem teku.
ŠESTSTOPENJSKI ROČNIMENJALNIK
Prestavljanje v vzvratno
prestavo
)
Privzdignite obroč pod držalom
prestavne ročice in ročico poti-
snite v levo in naprej.
V vzvratno prestavo prestavite iz-
ključno pri zaustavljenem vozilu, ko
je motor v prostem teku.
Iz varnostnih razlogov in za lažji
zagon motorja:
- vedno izberite prosti tek,
- pritisnite na pedal sklopke.
Page 138 of 333
IX
!
136
VOŽNJA

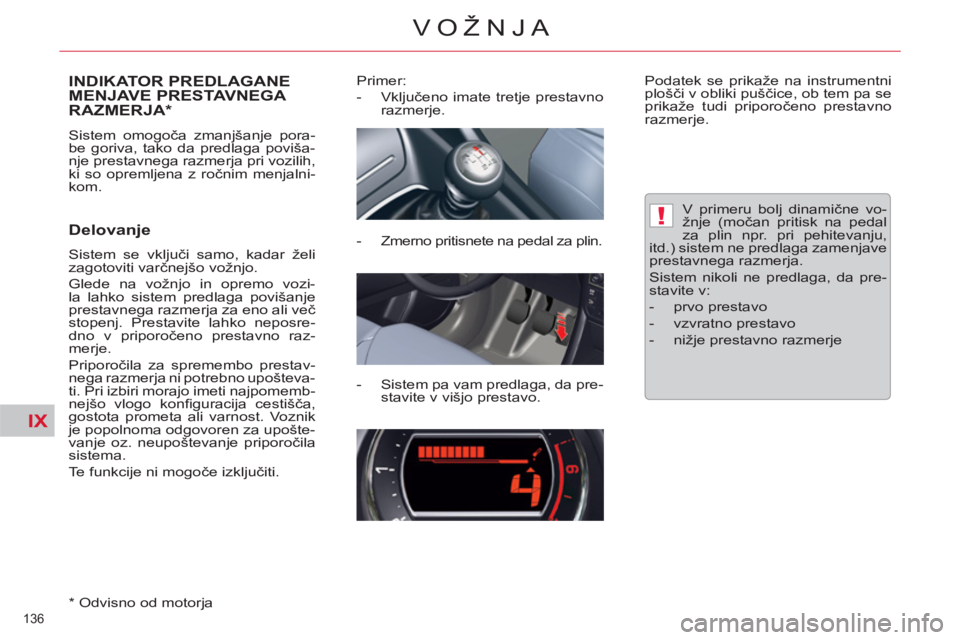

INDIKATOR PREDLAGANE MENJAVE PRESTAVNEGA
RAZMERJA *
Sistem omogoča zmanjšanje pora-
be goriva, tako da predlaga poviša-
nje prestavnega razmerja pri vozilih,
ki so opremljena z ročnim menjalni-
kom.
Delovanje
Sistem se vključi samo, kadar želi
zagotoviti varčnejšo vožnjo.
Glede na vožnjo in opremo vozi-
la lahko sistem predlaga povišanje
prestavnega razmerja za eno ali več
stopenj. Prestavite lahko neposre-
dno v priporočeno prestavno raz-
merje.
Priporočila za spremembo prestav-
nega razmerja ni potrebno upošteva-
ti. Pri izbiri morajo imeti najpomemb-
nejšo vlogo konfi guracija cestišča,
gostota prometa ali varnost. Voznik
je popolnoma odgovoren za upošte-
vanje oz. neupoštevanje priporočila
sistema.
Te funkcije ni mogoče izključiti.
*
Odvisno od motorja
Primer:
- Vključeno imate tretje prestavno
razmerje.
- Zmerno pritisnete na pedal za plin.
- Sistem pa vam predlaga, da pre-
stavite v višjo prestavo.
Podatek se prikaže na instrumentni
plošči v obliki puščice, ob tem pa se
prikaže tudi priporočeno prestavno
razmerje.
V primeru bolj dinamične vo-
žnje (močan pritisk na pedal
za plin npr. pri pehitevanju,
itd.) sistem ne predlaga zamenjave
prestavnega razmerja.
Sistem nikoli ne predlaga, da pre-
stavite v:
- prvo prestavo
- vzvratno prestavo
- nižje prestavno razmerje
Page 139 of 333
IX
137
VOŽNJA
ŠESTSTOPENJSKI ROBOTIZIRANI ROČNI MENJALNIK
)
samodejni način: prestavna roči-
ca je v položaju A
)
sekvenčni način: prestavna roči-
ca je v položaju M
)
način za športno vožnjo SPORT
:
prestavna ročica je v položaju A
,
hkrati pa pritisnite na tipko 1
.
Šeststopenjski ročni menjalnik nudi
udobje, ki ga zagotavlja avtomatika
ali užitek v vožnji z ročnim presta-
vljanjem.
Na voljo imate dva načine vožnje:
- samodejno
delovanje za elek-
tronsko prestavljanje
- ročno
delovanje za sekvenčno
prestavljanje
V samodejnem načinu lahko kadar-
koli spremenite hitrost z obvolanski-
ma ročicama (npr. pri prehitevanju).
Program za športno vožnjo SPORT
je na voljo pri samodejnem načinu in
omogoča bolj dinamično vožnjo.
Izbor načina
Z obvolanskima prestavnima roči-
cama ne morete izbrati prostega
teka in vključiti ter izključiti vzvra-
tne prestave.
+.
Ročica na desni strani volana za
zvišanje prestave
)
Pritisnite na hrbtno stran obvo-
lanske ročice +
za zvišanje pre-
stave.
-.
Ročica na levi strani volana za zni-
žanje prestave
)
Pritisnite na hrbtno stran obvo-
lanske ročice -
za znižanje pre-
stave.
Obvolanski ročici
Page 140 of 333
IX
138
VOŽNJA
Položaj prestavne ročice in izbrani
način vožnje se prikažeta na instru-
mentni plošči C
.
Izbrani položaj lahko vidite tudi na
prestavni šabloni, ki je povezana s
prestavno ročico.
Prikazi na instrumentni plošči
Zagon vozila
)
Če želite zagnati motor, mora biti
prestavna ročica v položaju N
.
)
Do konca pritisnite na zavorni
pedal.
)
Zaženite zaganjalnik.
Simbol N
se prikaže na prikazo-
valniku instrumentne plošče.
Če ob zagonu motorja prestavna
ročica ni v položaju N
, na instru-
mentni plošči utripa simbol N
, so-
časno se oglasi zvočni signal, na
večfunkcijskem zaslonu pa se izpi-
še sporočilo.
)
Izberite prvo prestavo (položaj M
ali A
) ali vzvratno prestavo (polo-
žaj R
).
)
Sprostite parkirno zavoro, razen
če je ta programirana v samodej-
nem načinu.
)
Spustite zavorni pedal in pritisni-
te na pedal za plin.
)
Držite nogo na zavornem pedalu
in potisnite ročico naprej.
Vzvratna prestava
V vzvratno prestavo presta-
vite samo, kadar vozilo po-
polnoma miruje.
Če želite preprečiti sunek
vozila, ne pospešujte takoj po izboru
prestave.
Prosti tek
Med vožnjo nikoli ne izberite
položaja N
.
