Page 191 of 333
XI
189
PRAKTIČNE INFORMACIJE

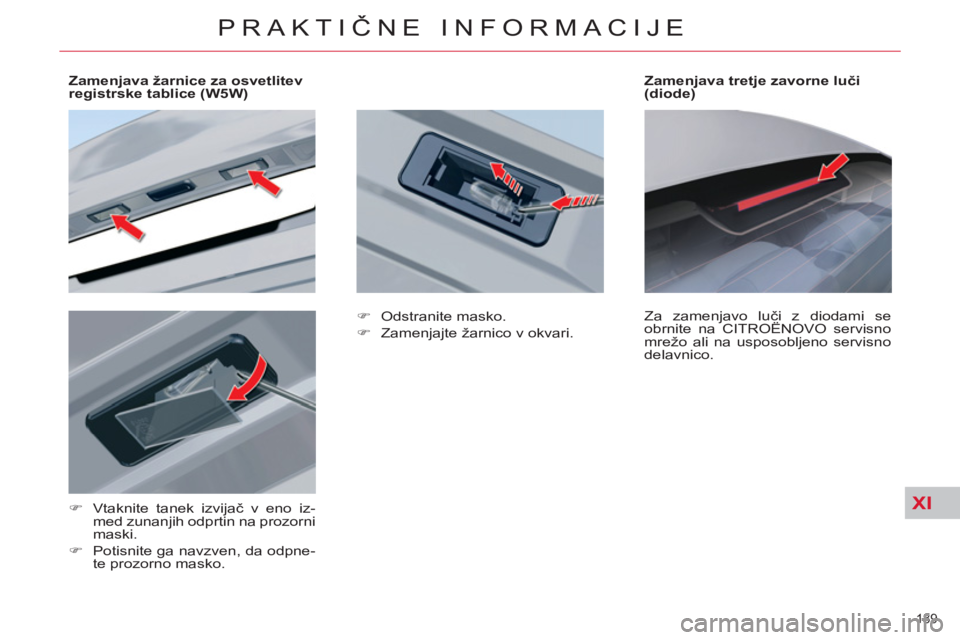

Zamenjava žarnice za osvetlitev
registrske tablice (W5W)
)
Vtaknite tanek izvijač v eno iz-
med zunanjih odprtin na prozorni
maski.
)
Potisnite ga navzven, da odpne-
te prozorno masko.
Zamenjava tretje zavorne luči
(diode)
Za zamenjavo luči z diodami se
obrnite na CITROËNOVO servisno
mrežo ali na usposobljeno servisno
delavnico.
)
Odstranite masko.
)
Zamenjajte žarnico v okvari.
Page 192 of 333
XI
190
PRAKTIČNE INFORMACIJE

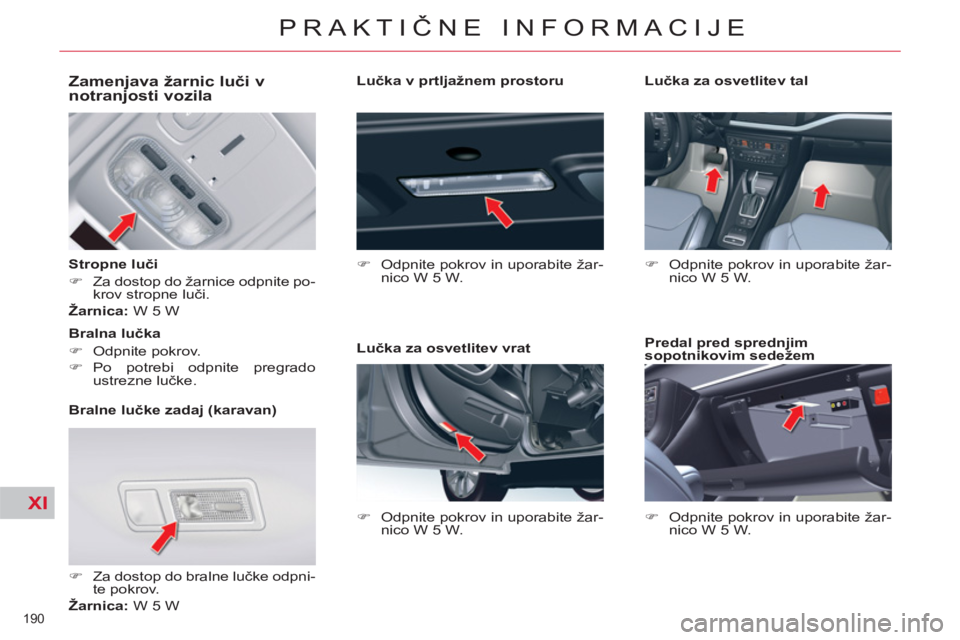

Zamenjava žarnic luči v
notranjosti vozila
Stropne luči
)
Za dostop do žarnice odpnite po-
krov stropne luči.
Žarnica:
W 5 W
Bralne lučke zadaj (karavan)
)
Za dostop do bralne lučke odpni-
te pokrov.
Žarnica:
W 5 W
Bralna lučka
)
Odpnite pokrov.
)
Po potrebi odpnite pregrado
ustrezne lučke.
Lučka v prtljažnem prostoru
)
Odpnite pokrov in uporabite žar-
nico W 5 W.
Lučka za osvetlitev vrat
)
Odpnite pokrov in uporabite žar-
nico W 5 W.
Lučka za osvetlitev tal
)
Odpnite pokrov in uporabite žar-
nico W 5 W.
Predal pred sprednjim
sopotnikovim sedežem
)
Odpnite pokrov in uporabite žar-
nico W 5 W.
Page 193 of 333
XI
191
PRAKTIČNE INFORMACIJE

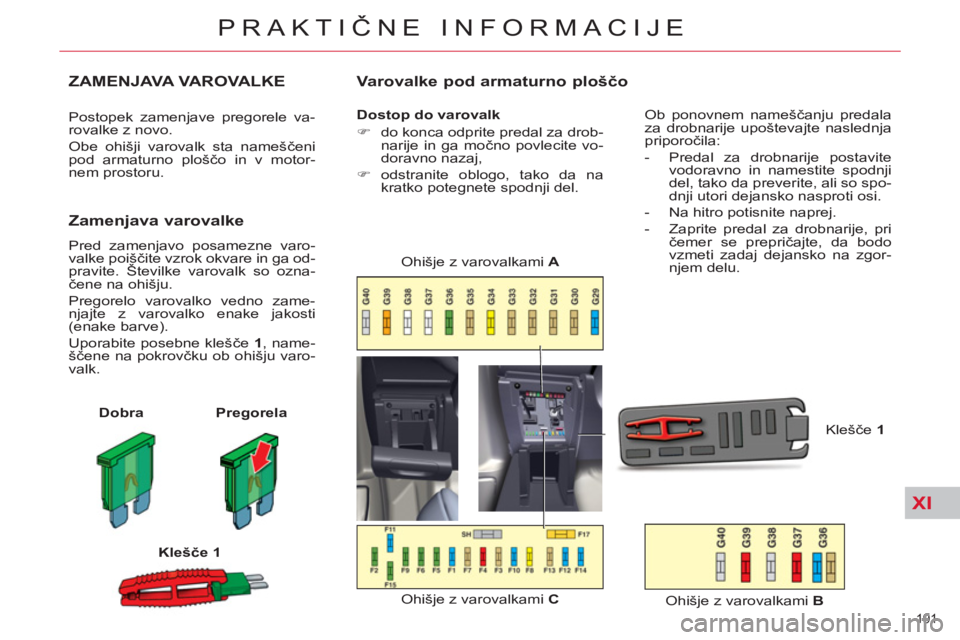

ZAMENJAVA VAROVALKE
Postopek zamenjave pregorele va-
rovalke z novo.
Obe ohišji varovalk sta nameščeni
pod armaturno ploščo in v motor-
nem prostoru.
Zamenjava varovalke
Pred zamenjavo posamezne varo-
valke poiščite vzrok okvare in ga od-
pravite. Številke varovalk so ozna-
čene na ohišju.
Pregorelo varovalko vedno zame-
njajte z varovalko enake jakosti
(enake barve).
Uporabite posebne klešče 1
, name-
ščene na pokrovčku ob ohišju varo-
valk.
Dobra
Pregorela
Klešče 1
Varovalke pod armaturno ploščo
Dostop do varovalk
)
do konca odprite predal za drob-
narije in ga močno povlecite vo-
doravno nazaj,
)
odstranite oblogo, tako da na
kratko potegnete spodnji del.
Ohišje z varovalkami C
Ohišje z varovalkami A
Klešče 1
Ob ponovnem nameščanju predala
za drobnarije upoštevajte naslednja
priporočila:
- Predal za drobnarije postavite
vodoravno in namestite spodnji
del, tako da preverite, ali so spo-
dnji utori dejansko nasproti osi.
- Na hitro potisnite naprej.
- Zaprite predal za drobnarije, pri
čemer se prepričajte, da bodo
vzmeti zadaj dejansko na zgor-
njem delu.
Ohišje z varovalkami B
Page 194 of 333
XI
192
PRAKTIČNE INFORMACIJE

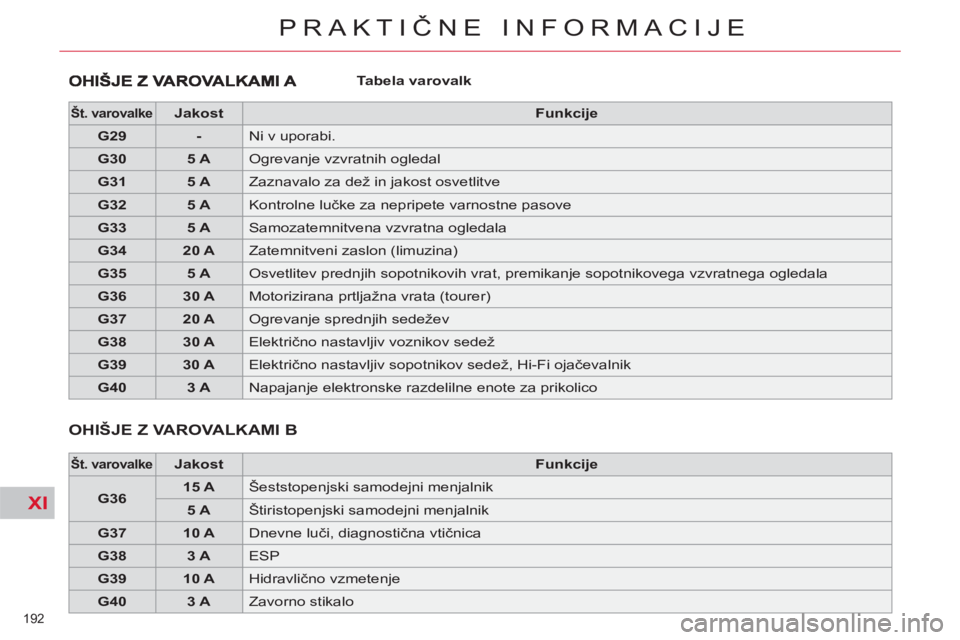

Tabela varovalk
Št. varovalke
Jakost
Funkcije
G29
-
Ni v uporabi.
G30
5 A
Ogrevanje vzvratnih ogledal
G31
5 A
Zaznavalo za dež in jakost osvetlitve
G32
5 A
Kontrolne lučke za nepripete varnostne pasove
G33
5 A
Samozatemnitvena vzvratna ogledala
G34
20 A
Zatemnitveni zaslon (limuzina)
G35
5 A
Osvetlitev prednjih sopotnikovih vrat, premikanje sopotnikovega vzvratnega ogledala
G36
30 A
Motorizirana prtljažna vrata (tourer)
G37
20 A
Ogrevanje sprednjih sedežev
G38
30 A
Električno nastavljiv voznikov sedež
G39
30 A
Električno nastavljiv sopotnikov sedež, Hi-Fi ojačevalnik
G40
3 A
Napajanje elektronske razdelilne enote za prikolico
OHIŠJE Z VAROVALKAMI B
Št. varovalke
Jakost
Funkcije
G36
15 A
Šeststopenjski samodejni menjalnik
5 A
Štiristopenjski samodejni menjalnik
G37
10 A
Dnevne luči, diagnostična vtičnica
G38
3 A
ESP
G39
10 A
Hidravlično vzmetenje
G40
3 A
Zavorno stikalo
Page 195 of 333
XI
193
PRAKTIČNE INFORMACIJE
OHIŠJE Z VAROVALKAMI C
Št. varovalke
Jakost
Funkcije
F1
15 A
Brisalnik zadnjega stekla (tourer)
F2
30 A
Rele za zaklepanje in dodatno zaklepanje
F3
5 A
Varnostne blazine
F4
10 A
Samodejni menjalnik, enota dodatnega gretja (dizelski motorji), samozatemnitvena vzvratna
ogledala
F5
30 A
Pomik prednjih stekel, pomična streha, osvetlitev prednjih sopotnikovih vrat, premikanje
sopotnikovega vzvratnega ogledala
F6
30 A
Pomik zadnjih stekel
F7
5 A
Osvetlitev ogledala v senčniku, osvetlitev predala pred sprednjim sopotnikovim sedežem,
stropne luči, prenosna svetilka (tourer)
F8
20 A
Avtoradio, menjalnik zgoščenk, obvolanske ročice, prikazovalnik, zaznavanje prenizkega
tlaka v pnevmatikah, računalnik motoriziranih prtljažnih vrat
F9
30 A
Vžigalnik, 12-voltna vtičnica spredaj
F10
15 A
Alarmna naprava, obvolanske ročice za signalizacijo in brisalnike
F11
15 A
Protivlomna ključavnica pod šibkim tokom
F12
15 A
Električno nastavljiv voznikov sedež, instrumentna plošča, kontrolne lučke za nepripete
varnostne pasove, gumbi klimatske naprave
F13
5 A
Računalnik varovalk v motornem prostoru, rele za izključitev črpalke za hidravlično
vzmetenje, napajanje računalnika varnostne blazine
F14
15 A
Zaznavalo za dež in jakost osvetlitve, pomoč pri parkiranju, električno nastavljiv sopotnikov
sedež, elektronska razdelilna enota za prikolico, računalnik Hi-Fi ojačevalnika, oprema za
prostoročno telefoniranje, opozorilo za nenamerno prekoračitev talne črte
F15
30 A
Rele za zaklepanje in dodatno zaklepanje
F17
40 A
Ogrevanje zadnjega stekla, ogrevanje zunanjih vzvratnih ogledal
FSH
SHUNT
SHUNT PARK
Page 196 of 333
XI
194
PRAKTIČNE INFORMACIJE

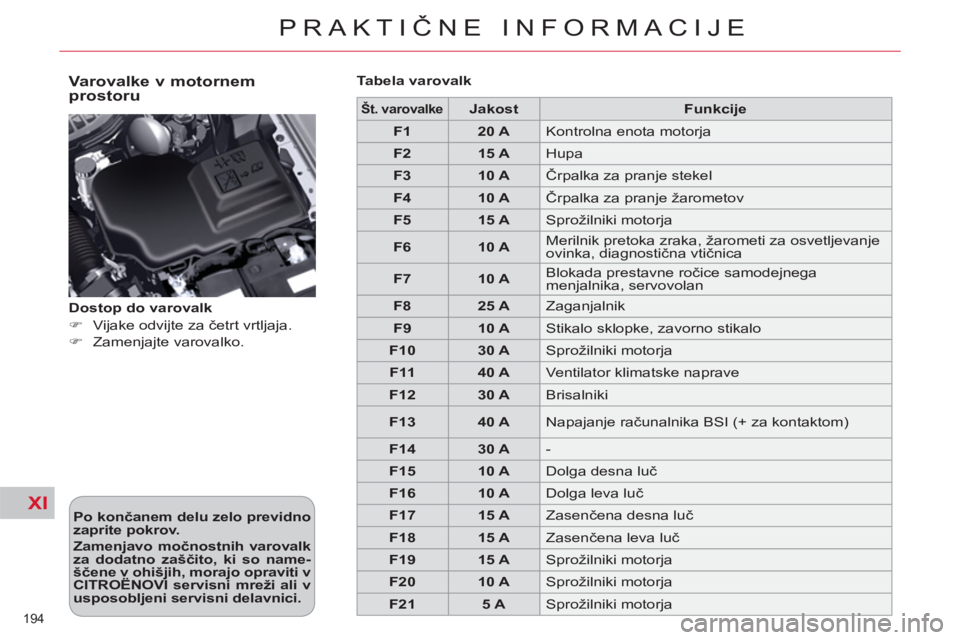

Varovalke v motornem
prostoru
Po končanem delu zelo previdno
zaprite pokrov.
Zamenjavo močnostnih varovalk
za dodatno zaščito, ki so name-
ščene v ohišjih, morajo opraviti v
CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici .
Dostop do varovalk
)
Vijake odvijte za četrt vrtljaja.
)
Zamenjajte varovalko.
Tabela varovalk
Št. varovalke
Jakost
Funkcije
F1
20 A
Kontrolna enota motorja
F2
15 A
Hupa
F3
10 A
Črpalka za pranje stekel
F4
10 A
Črpalka za pranje žarometov
F5
15 A
Sprožilniki motorja
F6
10 A
Merilnik pretoka zraka, žarometi za osvetljevanje
ovinka, diagnostična vtičnica
F7
10 A
Blokada prestavne ročice samodejnega
menjalnika, servovolan
F8
25 A
Zaganjalnik
F9
10 A
Stikalo sklopke, zavorno stikalo
F10
30 A
Sprožilniki motorja
F11
40 A
Ventilator klimatske naprave
F12
30 A
Brisalniki
F13
40 A
Napajanje računalnika BSI (+ za kontaktom)
F14
30 A
-
F15
10 A
Dolga desna luč
F16
10 A
Dolga leva luč
F17
15 A
Zasenčena desna luč
F18
15 A
Zasenčena leva luč
F19
15 A
Sprožilniki motorja
F20
10 A
Sprožilniki motorja
F21
5 A
Sprožilniki motorja
Page 197 of 333
XI
!
195
PRAKTIČNE INFORMACIJE

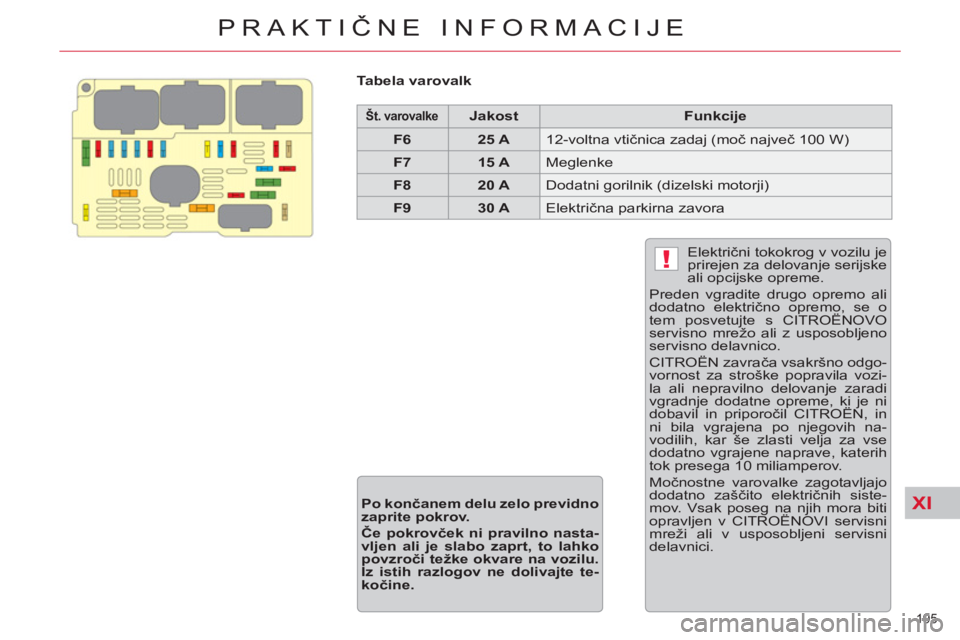

Tabela varovalk
Št. varovalke
Jakost
Funkcije
F6
25 A
12-voltna vtičnica zadaj (moč največ 100 W)
F7
15 A
Meglenke
F8
20 A
Dodatni gorilnik (dizelski motorji)
F9
30 A
Električna parkirna zavora
Električni tokokrog v vozilu je
prirejen za delovanje serijske
ali opcijske opreme.
Preden vgradite drugo opremo ali
dodatno električno opremo, se o
tem posvetujte s CITROËNOVO
servisno mrežo ali z usposobljeno
servisno delavnico.
CITROËN zavrača vsakršno odgo-
vornost za stroške popravila vozi-
la ali nepravilno delovanje zaradi
vgradnje dodatne opreme, ki je ni
dobavil in priporočil CITROËN, in
ni bila vgrajena po njegovih na-
vodilih, kar še zlasti velja za vse
dodatno vgrajene naprave, katerih
tok presega 10 miliamperov.
Močnostne varovalke zagotavljajo
dodatno zaščito električnih siste-
mov. Vsak poseg na njih mora biti
opravljen v CITROËNOVI servisni
mreži ali v usposobljeni servisni
delavnici.
Po končanem delu zelo previdno
zaprite pokrov.
Če pokrovček ni pravilno nasta-
vljen ali je slabo zaprt, to lahko
povzroči težke okvare na vozilu.
Iz istih razlogov ne dolivajte te-
kočine.
Page 198 of 333
XI
!
196
PRAKTIČNE INFORMACIJE

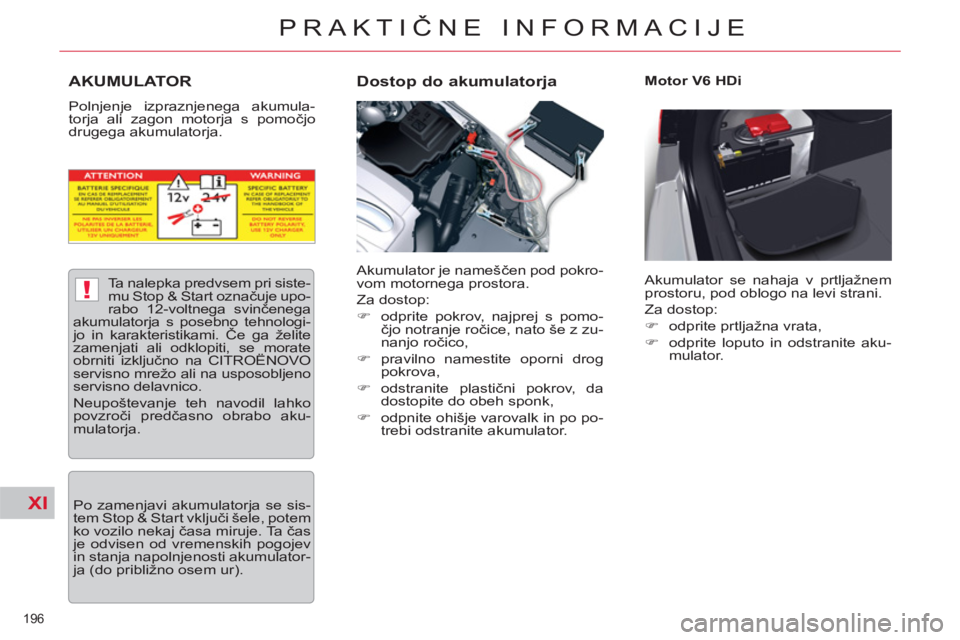

AKUMULATOR
Polnjenje izpraznjenega akumula-
torja ali zagon motorja s pomočjo
drugega akumulatorja.
Dostop do akumulatorja
Motor V6 HDi
Akumulator je nameščen pod pokro-
vom motornega prostora.
Za dostop:
)
odprite pokrov, najprej s pomo-
čjo notranje ročice, nato še z zu-
nanjo ročico,
)
pravilno namestite oporni drog
pokrova,
)
odstranite plastični pokrov, da
dostopite do obeh sponk,
)
odpnite ohišje varovalk in po po-
trebi odstranite akumulator. Akumulator se nahaja v prtljažnem
prostoru, pod oblogo na levi strani.
Za dostop:
)
odprite prtljažna vrata,
)
odprite loputo in odstranite aku-
mulator.
Ta nalepka predvsem pri siste-
mu Stop & Start označuje upo-
rabo 12-voltnega svinčenega
akumulatorja s posebno tehnologi-
jo in karakteristikami. Če ga želite
zamenjati ali odklopiti, se morate
obrniti izključno na CITROËNOVO
servisno mrežo ali na usposobljeno
servisno delavnico.
Neupoštevanje teh navodil lahko
povzroči predčasno obrabo aku-
mulatorja.
Po zamenjavi akumulatorja se sis-
tem Stop & Start vključi šele, potem
ko vozilo nekaj časa miruje. Ta čas
je odvisen od vremenskih pogojev
in stanja napolnjenosti akumulator-
ja (do približno osem ur).
Page 199 of 333
XI
!
197
PRAKTIČNE INFORMACIJE

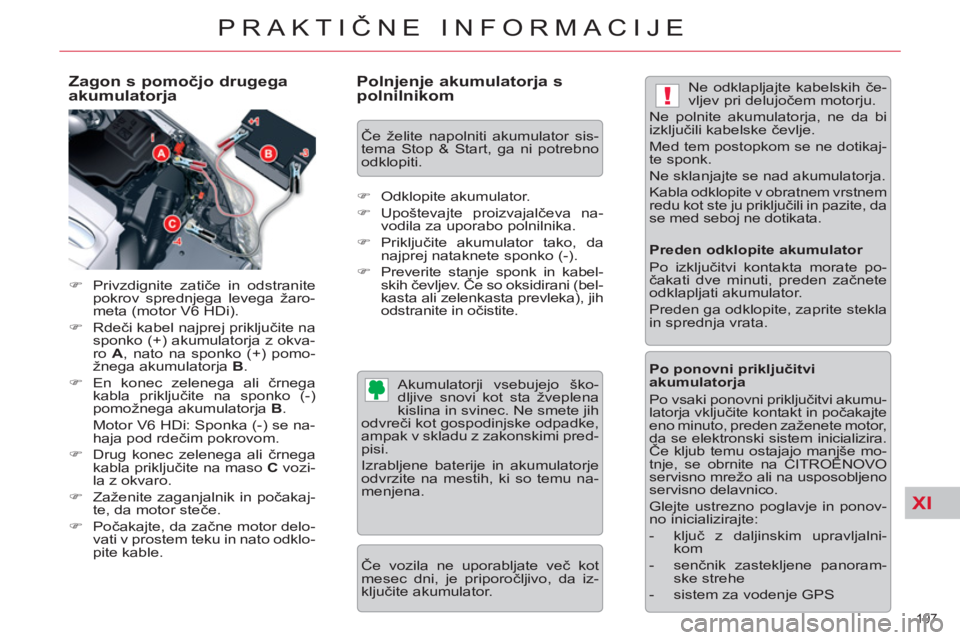

Zagon s pomočjo drugega
akumulatorja
)
Privzdignite zatiče in odstranite
pokrov sprednjega levega žaro-
meta (motor V6 HDi).
)
Rdeči kabel najprej priključite na
sponko (+) akumulatorja z okva-
ro A
, nato na sponko (+) pomo-
žnega akumulatorja B
.
)
En konec zelenega ali črnega
kabla priključite na sponko (-)
pomožnega akumulatorja B
.
Motor V6 HDi: Sponka (-) se na-
haja pod rdečim pokrovom.
)
Drug konec zelenega ali črnega
kabla priključite na maso C
vozi-
la z okvaro.
)
Zaženite zaganjalnik in počakaj-
te, da motor steče.
)
Počakajte, da začne motor delo-
vati v prostem teku in nato odklo-
pite kable.
Polnjenje akumulatorja s
polnilnikom
Akumulatorji vsebujejo ško-
dljive snovi kot sta žveplena
kislina in svinec. Ne smete jih
odvreči kot gospodinjske odpadke,
ampak v skladu z zakonskimi pred-
pisi.
Izrabljene baterije in akumulatorje
odvrzite na mestih, ki so temu na-
menjena.
Če vozila ne uporabljate več kot
mesec dni, je priporočljivo, da iz-
ključite akumulator. Ne odklapljajte kabelskih če-
vljev pri delujočem motorju.
Ne polnite akumulatorja, ne da bi
izključili kabelske čevlje.
Med tem postopkom se ne dotikaj-
te sponk.
Ne sklanjajte se nad akumulatorja.
Kabla odklopite v obratnem vrstnem
redu kot ste ju priključili in pazite, da
se med seboj ne dotikata.
Preden odklopite akumulator
Po izključitvi kontakta morate po-
čakati dve minuti, preden začnete
odklapljati akumulator.
Preden ga odklopite, zaprite stekla
in sprednja vrata.
Po ponovni priključitvi
akumulatorja
Po vsaki ponovni priključitvi akumu-
latorja vključite kontakt in počakajte
eno minuto, preden zaženete motor,
da se elektronski sistem inicializira.
Če kljub temu ostajajo manjše mo-
tnje, se obrnite na CITROËNOVO
servisno mrežo ali na usposobljeno
servisno delavnico.
Glejte ustrezno poglavje in ponov-
no inicializirajte:
- ključ z daljinskim upravljalni-
kom
- senčnik zastekljene panoram-
ske strehe
- sistem za vodenje GPS
)
Odklopite akumulator.
)
Upoštevajte proizvajalčeva na-
vodila za uporabo polnilnika.
)
Priključite akumulator tako, da
najprej nataknete sponko (-).
)
Preverite stanje sponk in kabel-
skih čevljev. Če so oksidirani (bel-
kasta ali zelenkasta prevleka), jih
odstranite in očistite.
Če želite napolniti akumulator sis-
tema Stop & Start, ga ni potrebno
odklopiti.
Page 200 of 333
XI
!
198
PRAKTIČNE INFORMACIJE
VARČEVALNI NAČINDELOVANJA
Sistem uravnava časovno trajanje
določenih funkcij, da s tem prepreči
praznjenje akumulatorja.
Po zaustavitvi motorja lahko nekate-
re funkcije (avdio in telematski sis-
tem, brisanje stekel, zasenčene luči,
stropne luči itd.) uporabljate še naj-
več trideset minut.
Ta čas se lahko bistveno skrajša, če
je napolnjenost akumulatorja slaba.
Izklop varčevalnega načina
delovanja
Ob naslednji uporabi vozila se funk-
cije samodejno vključijo.
)
Če želite takoj uporabiti te funk-
cije, vključite motor in ga pustite,
da nekaj časa deluje.
Na voljo imate še enkrat toliko časa,
kot je trajalo delovanje motorja, ven-
dar vedno med petimi in tridesetimi
minutami.
Če se akumulator izprazni,
motorja ni mogoče zagnati
(glejte ustrezno poglavje).
VLEKA VOZILA
Z odstranljivo vlečno kljuko lahko
vlečete svoje ali drugo vozilo.
Dostop do orodja
Obroč za vleko je shranjen v zašči-
tnem ohišju za dvigalko, ki se naha-
ja v rezervnem kolesu.
Za dostop:
)
odprite prtljažnik
)
dvignite talno oblogo
)
obroč za vleko vzemite iz zašči-
tnega ohišja za dvigalko
Vklop varčevalnega načina
delovanja
Po tridesetih minutah se funkcije iz-
ključijo, na večfunkcijskem zaslonu
pa se prikaže sporočilo o prehodu
na varčevalni način.
Če ob prehodu na varčevalni način
ravno telefonirate:
- boste z opremo za prostoročno
telefoniranje Avtoradio pogovor
lahko nadaljevali še pet minut;
- boste z eMyWay pogovor lahko
nadaljevali deset minut.
