4
Poste de conduite
1.Platine de commandes des rétroviseurs
extérieurs et des lève-vitres électriques
2. Ouverture capot
3. Fusibles planche de bord
4. Avertisseur sonore
Airbag frontal conducteur
5. Combiné
Commandes au volant6.Plafonnier
Afficheur des témoins de ceintures et
d'airbag frontal passager
Commandes du toit ouvrant et du rideau
d'occultation
Rétroviseur intérieur
Boutons d'appel d'urgence et d'assistance
ConnectedCAM Citroën
®
7.Tablette tactile avec CITROËN Connect
Radio ou CITROËN Connect Nav
8. Contacteur à clé
ou
Bouton START/STOP
9. Commandes de la boîte de vitesses
10. Commande du frein de stationnement
électrique
11. Chargeur sans fil
Prise 12 V / Prise USB
12 . Boutons du choix d'un mode de conduite
(ECO, SPORT)
Hill Assist Descent Control
Advanced Grip Control
13. Boîte à gants
Neutralisation de l'airbag passager
14 . Barrettes de commandes centrales
(inférieure et supérieure)
15. Barrette de commandes latérale 1.
Commandes d'éclairage extérieur /
Indicateurs de direction
2. Commandes d'essuie-vitre / Lave-vitre /
Ordinateur de bord
3. Commandes sous volant de passage des
rapports
(avec boîte de vitesse automatique)
4. Commandes du Limiteur de vitesse /
Régulateur de vitesse
5. Commandes de réglage du système audio
Vue d’ensemble

71
Aménagements avant6.Prise USB
Allume-cigares
/ Prise accessoires 12 V
(12 0 W )
7. Vide-poches
8. Vide-poches ou Chargeur sans fil
9. Porte-canettes
10. Accoudoir avant avec rangement
11. Prise chargeur USB
Pare-soleil
F Contact mis, relevez le volet d'occultation ;
le miroir s'éclaire automatiquement.
Ce pare-soleil comprend également un range-
ticket.
Boîte à gants
F Pour ouvrir la boîte à gants, soulevez la poignée.
La boîte à gants s'éclaire à l'ouverture du
couvercle.
1.
Poignée de maintien
2. Pare-soleil
3. Rangement sous volant
Porte-cartes
4. Boîte à gants éclairée
5. Bacs de porte Elle donne accès à la commande de
neutralisation de l'airbag frontal passager.
Ne roulez jamais avec la boîte à gants
ouverte lorsqu'un passager est installé
à l'avant - Risque de blessure en cas de
décélération brutale !
3
Ergonomie et confort

72
Allume-cigares / Prise(s)
a ccessoires 12 V
F Pour utiliser l'allume-cigares, enfoncez-
le et attendez quelques secondes son
déclenchement automatique.
F

P
our utiliser un accessoire 12 V (puissance
maxi
: 120 W), retirez l'allume-cigares et
branchez l'adaptateur adéquat.
Cette prise permet de brancher un chargeur de
téléphone, un chauffe-biberon...
Après utilisation, remettez immédiatement en
place l'allume-cigares.
Le branchement d'un équipement
électrique non homologué par CITROËN,
tel qu'un chargeur avec prise USB,
peut provoquer des perturbations de
fonctionnement des organes électriques
du véhicule, comme une mauvaise
réception radiophonique ou une
perturbation de l'affichage sur les écrans.
Prises USB
La prise USB située à l' avant
permet également de brancher
un smartphone en connexion
MirrorLink
TM, Android Auto®
ou CarPlay® pour bénéficier
de certaines applications du
smartphone sur la tablette tactile. Pendant son utilisation en USB,
l'équipement nomade peut se recharger
automatiquement.
Pendant la recharge, un message
s'affiche si la consommation de
l'équipement nomade est supérieure à
l'ampérage fourni par le véhicule.
Pour plus d'informations sur l'utilisation de
cet équipement, se reporter à la rubrique
Audio et télématique
.
Recharge smartphone sans
fil
Elle permet la recharge sans fils d'appareils
nomades tels que les smartphones, en utilisant
le principe de l'induction magnétique, selon la
nor me


Q i

1.1.
L'appareil à recharger doit être compatible avec
la norme Qi, de par sa conception ou à l'aide
d'un étui ou coque compatible.
La zone de charge est signalée par le
symbole


Qi.
Elles permettent de brancher un équipement
nomade, tel qu'un baladeur numérique de type
iPod
®, afin de le recharger.
Pour un fonctionnement optimal, l'utilisation
de câble d'origine constructeur ou certifié
constructeur est nécessaire.
Ces applications peuvent être gérées avec les
commandes au volant ou celles du système
audio.
Ergonomie et confort

76
Aménagements du coffre
1.Cache-bagages
2. Prise accessoires 12
V (120 W)
3. Eclairage de coffre
4. Traverse amovible de sièges arrière (pour
augmenter le volume du coffre)
5. Anneaux d'arrimage
6. Plancher de coffre mobile (2 positions)
7. Bacs de rangement
/ Boîte à outils sous
plancher
Les anneaux d'arrimage sont conçus pour
retenir des bagages à l'aide de différents
types de filets de retenue.
Ces filets sont disponibles en option ou en
accessoires.
Pour plus d'informations, consultez le
réseau CITROËN.
Pour l'installation du filet de retenue
de charges hautes, reportez-vous à la
rubrique correspondante.
Cache-bagages
Il est composé de deux parties :
- u ne partie fixe avec un rangement ouvert,
-

u
ne partie mobile qui se relève à l'ouverture
du coffre avec un rangement ouvert.
Pour enlever le cache-bagages


:
F

d
écrochez les deux cordons 1 ,
F

s
oulevez légèrement la partie mobile 2 , puis
déclippez-la de chaque côté 3 ,
F

d
éclippez la partie fixe de chaque côté 4 ,
puis retirez le cache-bagages.
En cas de décélération brutale, les objets
déposés sur le cache-bagages peuvent se
transformer en projectiles.
Prise accessoires 12 V
F Pour brancher un accessoire 12 V
(puissance maxi : 120 W), retirez le
capuchon et branchez l'adaptateur adéquat.
F

Me
ttez le contact.
Le branchement d'un équipement
électrique non homologué par CITROËN,
tel qu'un chargeur avec prise USB,
peut provoquer des perturbations de
fonctionnement des organes électriques
du véhicule, comme une mauvaise
réception radiophonique ou une
perturbation de l'affichage sur les écrans.
Ergonomie et confort

135
Les aides à la conduite et les aides à la
manœuvre ne peuvent, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit respecter le code de
la route, rester maître de son véhicule en
toutes circonstances et pouvoir en garder
le contrôle à tout moment. Il doit adapter
sa vitesse aux conditions climatiques, de
circulation et à l'état de la chaussée.
Il incombe au conducteur de sur veiller
en permanence l'état de la circulation,
d'évaluer la distance et la vitesse relative
des autres véhicules, d'anticiper leurs
manoeuvres avant de mettre le clignotant
et de changer de file.
Ces systèmes ne peuvent pas dépasser
les limites des lois de la physique.
Arrêt
F Effectuez un appui long sur ce bouton pour éteindre la caméra.
Le voyant du bouton s'éteint.
Si vous éteignez manuellement la caméra,
elle restera éteinte même après redémarrage
du véhicule. Vous devrez la rallumer
manuellement.
Gestion des photos et des vidéos
F Effectuez un appui court sur ce bouton pour prendre une photo.
Un signal sonore confirme la prise en compte
de la demande. F

E
ffectuez un appui long sur ce
bouton pour prendre une vidéo.
Un port "micro USB" vous permet également
de récupérer les données de la caméra sur
d'autres supports tels que
: ordinateurs,
tablettes,


...
Grâce à l'application " ConnectedCAM
Citroën
®", vous pourrez ensuite partager
automatiquement et immédiatement vos photos
et vidéos sur les réseaux sociaux ou par mail.
Un signal sonore confirme la prise en compte
de la demande.
Remise à zéro du système
Pour des raisons de sécurité, le
conducteur ne doit pas utiliser l’application
ConnectedCAM Citroën
® accessible
depuis un smartphone en situation de
conduite. Il doit effectuer toute action
nécessitant une attention soutenue,
véhicule à l’arrêt.
Anomalie de
fonctionnement
Lorsqu'un dysfonctionnement du
système sur vient, le voyant du
bouton clignote.
Un appui long et simultané sur ces deux
boutons permet la remise à zéro du système.
Cette action efface toutes les données
enregistrées sur la caméra et réinitialise le
code d'appairage par défaut de la caméra.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Aides à la conduite
et à la manœuvre -
Recommandations
générales
Aides à la conduite
Il convient de tenir le volant à deux
mains, de toujours utiliser les rétroviseurs
extérieurs et intérieur, de toujours laisser
les pieds à proximité des pédales et de
faire une pause toutes les deux heures.
6
Conduite

214
Boîte à fusibles inférieureF145Alarme (boîtier).
F18 5Boîtier alimentation
remorque.
F28 5Alarme (sirène),
récépteur
télécommande
chauffage
/ ventilation
additionnel.
F29 20Tablette tactile
(CITROËN Connect
Radio ou CITROËN
Connect Nav).
F31 10Allume-cigares
/ Prise
accessoires 12V avant.
F34 5Recharge smartphone
sans fil.Boîte à fusibles supérieure
Fusible n° Intensité
(A) Fonctions
F2 10Rétroviseurs
dégivrants.
F3 40Lève-vitres électriques
arrière impulsionnels.
F5 40Lève-vitres électriques
avant impulsionnels.
F6 15Prise 12V coffre.
F7 30Sièges avant
chauffants.
F10 30Toit ouvrant
panoramique.
Fusible n°
Intensité
(A) Fonctions
F4 15Avertisseur sonore.
F6 20Pompe lave-vitre avant
et arrière.
F7 10Prise 12V arrière USB.
F8 20Essuie-vitre arrière.
F10 30Verrouillage


/
déverrouillage portes et
trappe à carburant.
En cas de panne

2
L'écran est de type "capacitif ".
Pour entretenir l'écran, il est recommandé
d'utiliser un chiffon doux non abrasif
(chiffon à lunettes) sans produit
additionnel.
Ne pas utiliser d'objets pointus sur l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l’écran tactile


:
-
R

appel des informations de climatisation
(selon version), et accès direct au menu
correspondant.
-

R
appel des informations des menus Radio
Média et Téléphone.
-
R

appel des informations de confidentialité.
-

A
ccès aux Réglages de l’écran tactile et du
combiné numérique.
Sélection de la source sonore (selon
équipement)


:
-

R
adios FM / DAB / AM (selon équipement).
-

T
éléphone connecté en Bluetooth et en
diffusion multimédia Bluetooth (streaming).
-

C
lé USB.
-

L
ecteur média connecté par la prise
auxiliaire (selon équipement).
-
L

ecteur CD (selon équipement). Par l’intermédiaire du menu "Réglages",
il est possible de créer un profil relatif à
une personne seule ou à un groupe de
personnes ayant des points communs,
avec la possibilité de paramétrer une
multitude de réglages (mémoires radio,
réglages audio, ambiances,


...), la
prise en compte des réglages se fait
automatiquement.
En cas de très forte chaleur, le volume
sonore peut être limité afin de préser ver
le système. Il peut se mettre en veille
(extinction complète de l'écran et du son)
pendant une durée minimale de 5

m
inutes.
Le retour à la situation initiale s'effectue
lorsque la température de l'habitacle a
baissé.
Appuyer sur la flèche retour pour remonter d’un
niveau ou pour valider.
Commandes au volant
Commandes au volant -
Ty p e 1
Radio :
S élection station mémorisée
inférieure


/ supérieure.
Sélection élément précédent


/
suivant d’un menu ou d’une liste.
Média


:
Sélection du morceau précédent


/
suivant.
Sélection élément précédent


/
suivant d’un menu ou d’une liste.
Radio
:
Appui court
: affichage de la liste
des stations.
Appui long
: mise à jour de la liste.
Média


:
Appui court
: affichage de la liste
des répertoires.
Appui long
: affichage des types de
tri disponibles.
Changement de source sonore
(Radio
; USB ; AUX si équipement
branché
; CD ; Streaming).
Validation d'une sélection.
CITROËN Connect Radio

5

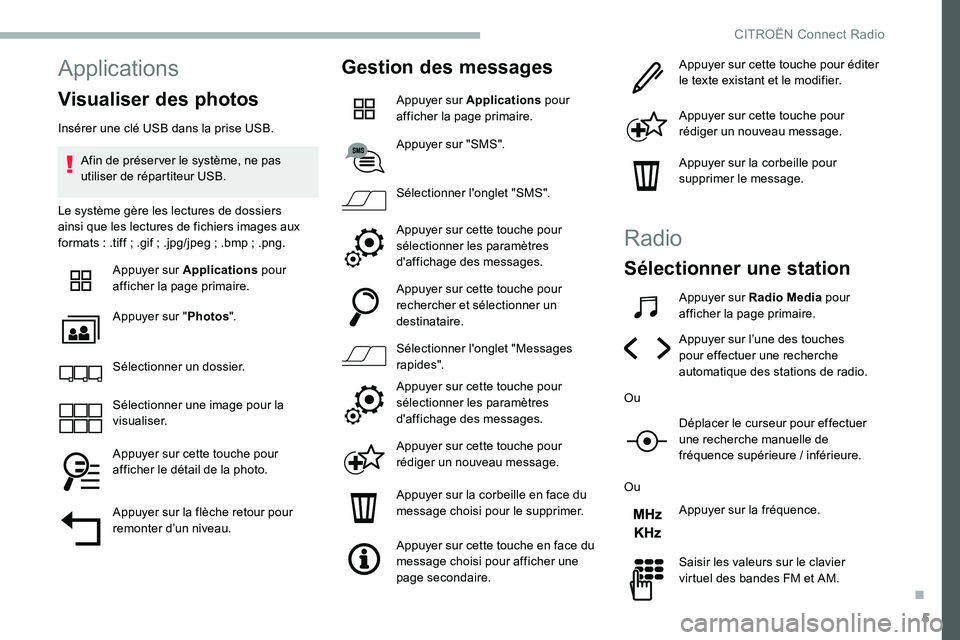

Applications
Visualiser des photos
Insérer une clé USB dans la prise USB.Afin de préser ver le système, ne pas
utiliser de répartiteur USB.
Le système gère les lectures de dossiers
ainsi que les lectures de fichiers images aux
formats
: .tiff ; .gif ;
.
jpg/jpeg ; .bmp ; .png.
Appuyer sur Applications pour
afficher la page primaire.
Appuyer sur " Photos".
Sélectionner un dossier.
Sélectionner une image pour la
visualiser.
Appuyer sur cette touche pour
afficher le détail de la photo.
Appuyer sur la flèche retour pour
remonter d’un niveau.
Gestion des messages
Appuyer sur Applications pour
afficher la page primaire.
Appuyer sur "SMS".
Sélectionner l'onglet "SMS".
Appuyer sur cette touche pour
sélectionner les paramètres
d'affichage des messages.
Appuyer sur cette touche pour
rechercher et sélectionner un
destinataire.
Sélectionner l'onglet "Messages
rapides".
Appuyer sur cette touche pour
sélectionner les paramètres
d'affichage des messages.
Appuyer sur cette touche pour
rédiger un nouveau message.
Appuyer sur la corbeille en face du
message choisi pour le supprimer.
Appuyer sur cette touche en face du
message choisi pour afficher une
page secondaire. Appuyer sur cette touche pour éditer
le texte existant et le modifier.
Appuyer sur cette touche pour
rédiger un nouveau message.
Appuyer sur la corbeille pour
supprimer le message.
Radio
Sélectionner une station
Appuyer sur Radio Media
pour
afficher la page primaire.
Appuyer sur l’une des touches
pour effectuer une recherche
automatique des stations de radio.
Ou Déplacer le curseur pour effectuer
une recherche manuelle de
fréquence supérieure


/ inférieure.
Ou Appuyer sur la fréquence.
Saisir les valeurs sur le clavier
virtuel des bandes FM et AM.
.
CITROËN Connect Radio

6
Appuyer sur "OK" pour valider.
La réception radiophonique peut être
perturbée par l’utilisation d’équipements
électriques non homologués par la
Marque, tels qu’un chargeur avec prise
USB branché dans la prise 12
V.
L'environnement extérieur (colline,
immeuble, tunnel, parking, sous-sol...)
peut bloquer la réception, y compris en
mode de suivi RDS. Ce phénomène est
normal dans la propagation des ondes
radio et ne traduit en aucune manière une
défaillance de l'autoradio.
Changer de bande
Appuyer sur Radio Media pour
afficher la page primaire.
Appuyer sur la touche " OPTIONS" pour
accéder à la page secondaire.
Appuyer sur " Bande" pour changer
de bande.
Appuyer dans la zone grisée pour
va l i d e r.
Mémoriser une station
Sélectionner une station ou une fréquence.
Faire un appui court sur l’étoile vide.
Si l’étoile est remplie, la station de
radio est déjà mémorisée.
Ou
Sélectionner une station ou une fréquence.
Appuyer sur " Mémoires".
Faire un appui long sur l’une des
touches pour mémoriser la station.
Activer / Désactiver le RDS
Appuyer sur Radio Media pour
afficher la page primaire.
Appuyer sur la touche " OPTIONS" pour
accéder à la page secondaire.
Activer


/ Désactiver " RDS".
Appuyer dans la zone grisée pour
va l i d e r. Le RDS, si activé, permet de continuer à
écouter une même station grâce au suivi
de fréquence. Cependant, dans certaines
conditions, le suivi de cette station RDS
n'est pas assuré sur tout le pays, les
stations de radio ne couvrant pas 100
%
du territoire. Cela explique la perte de
réception de la station lors d'un trajet.
Afficher les informations
textes
La fonction "Radio Texte" permet
d’afficher des informations, transmises par
la station radio, relative à l'émission de la
station ou la chanson en cours d'écoute.
Appuyer sur Radio Media pour
afficher la page primaire.
Appuyer sur la touche " OPTIONS" pour
accéder à la page secondaire.
Activer


/ Désactiver " INFO".
Appuyer dans la zone grisée pour
va l i d e r.
CITROËN Connect Radio

8

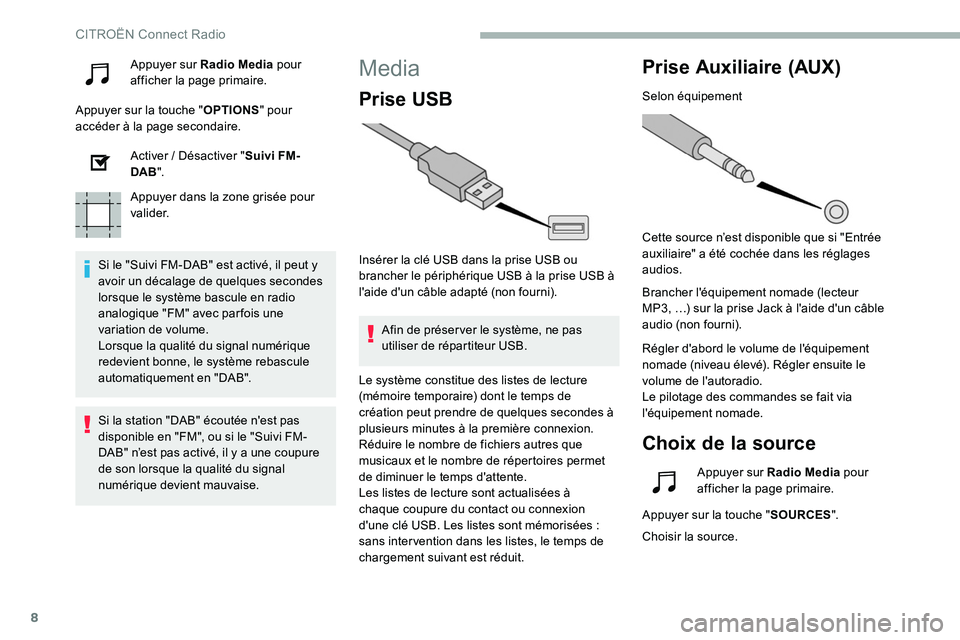

Appuyer sur Radio Media pour
afficher la page primaire.
Appuyer sur la touche " OPTIONS" pour
accéder à la page secondaire.
Activer


/ Désactiver " Suivi FM-
DAB ".
Appuyer dans la zone grisée pour
va l i d e r.
Si le "Suivi FM-DAB" est activé, il peut y
avoir un décalage de quelques
secondes
lorsque le système bascule en radio
analogique "FM" avec parfois une
variation de volume.
Lorsque la qualité du signal numérique
redevient bonne, le système rebascule
automatiquement en "DAB".Media
Prise USB
Insérer la clé USB dans la prise USB ou
brancher le périphérique USB à la prise USB à
l'aide d'un câble adapté (non fourni).
Afin de préser ver le système, ne pas
utiliser de répartiteur USB.
Prise Auxiliaire (AUX)
Selon équipement
Cette source n’est disponible que si "Entrée
auxiliaire" a été cochée dans les réglages
audios.
Brancher l'équipement nomade (lecteur
MP3,
…) sur la prise Jack à l'aide d'un câble
audio (non fourni).
Régler d'abord le volume de l'équipement
nomade (niveau élevé). Régler ensuite le
volume de l'autoradio.
Le pilotage des commandes se fait via
l'équipement nomade.
Choix de la source
Si la station "DAB" écoutée n'est pas
disponible en "FM", ou si le "Suivi FM-
DAB" n’est pas activé, il y a une coupure
de son lorsque la qualité du signal
numérique devient mauvaise. Le système constitue des listes de lecture
(mémoire temporaire) dont le temps de
création peut prendre de quelques
secondes à
plusieurs minutes à la première connexion.
Réduire le nombre de fichiers autres que
musicaux et le nombre de répertoires permet
de diminuer le temps d'attente.
Les listes de lecture sont actualisées à
chaque coupure du contact ou connexion
d'une clé USB. Les listes sont mémorisées
:
sans inter vention dans les listes, le temps de
chargement suivant est réduit. Appuyer sur Radio Media
pour
afficher la page primaire.
Appuyer sur la touche " SOURCES".
Choisir la source.
CITROËN Connect Radio
