CITROEN C5 AIRCROSS 2022 Betriebsanleitungen (in German)

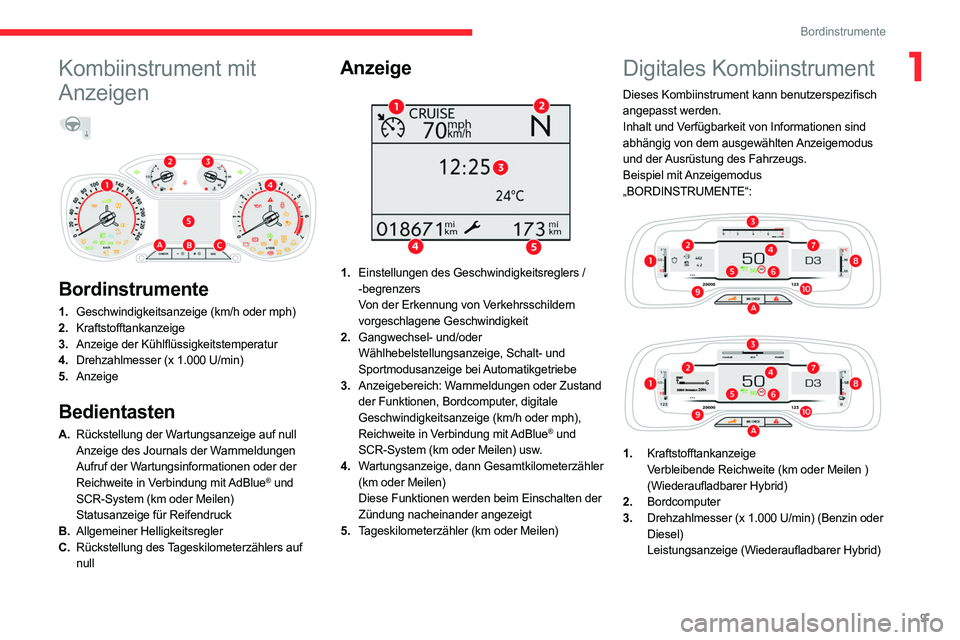

9
Bordinstrumente
1Kombiinstrument mit
Anzeigen



Bordinstrumente
1. Geschwindigkeitsanzeige (km/h oder mph)
2. Kraftstofftankanzeige
3. Anzeige der Kühlflüssigkeitstemperatur
4. Drehzahlmesser (x 1.000 U/min)
5. Anzeige
Bedientasten
A.Rückstellung der Wartungsanzeige auf null
Anzeige des Journals der Warnmeldungen
Aufruf der Wartungsinformationen oder der
Reichweite in Verbindung mit AdBlue
® und
SCR-System (km oder Meilen)
Statusanzeige für Reifendruck
B. Allgemeiner Helligkeitsregler
C. Rückstellung des Tageskilometerzählers auf
null
Anzeige

1.Einstellungen des Geschwindigkeitsreglers /
-begrenzers
Von der Erkennung von Verkehrsschildern
vorgeschlagene Geschwindigkeit
2. Gangwechsel- und/oder
Wählhebelstellungsanzeige, Schalt- und
Sportmodusanzeige bei Automatikgetriebe
3. Anzeigebereich: Warnmeldungen oder Zustand
der Funktionen, Bordcomputer, digitale
Geschwindigkeitsanzeige (km/h oder mph),
Reichweite in Verbindung mit AdBlue
® und
SCR-System (km oder Meilen) usw.
4. Wartungsanzeige, dann Gesamtkilometerzähler
(km oder Meilen)
Diese Funktionen werden beim Einschalten der
Zündung nacheinander angezeigt
5. Tageskilometerzähler (km oder Meilen)
Digitales Kombiinstrument
Dieses Kombiinstrument kann benutzerspezifisch
angepasst werden.
Inhalt und Verfügbarkeit von Informationen sind
abhängig von dem ausgewählten Anzeigemodus
und der Ausrüstung des Fahrzeugs.
Beispiel mit Anzeigemodus
„BORDINSTRUMENTE“:




1. Kraftstofftankanzeige
Verbleibende Reichweite (km oder Meilen )
(Wiederaufladbarer Hybrid)
2. Bordcomputer
3. Drehzahlmesser (x 1.000 U/min) (Benzin oder
Diesel)
Leistungsanzeige (Wiederaufladbarer Hybrid)

10
Bordinstrumente
4.Digitale Geschwindigkeitsanzeige (km/h oder
mph)
5. Einstellungen des Geschwindigkeitsreglers /
-begrenzers
6. Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
7. Position des Gangwahlschalters und
eingelegter Gang bei Automatikgetriebe
Gangwechselanzeige
Ausgewählter Fahrmodus
8. Anzeige der Kühlflüssigkeitstemperatur (°C)
(Benzin oder Diesel)
Batterieladung und verbleibende Reichweite
(km oder Meilen) (Wiederaufladbarer Hybrid)
9. Gesamtkilometerzähler (km oder Meilen)
10. Tageskilometerzähler (km oder Meilen)
Bedientasten
A.Kurzes Drücken: Journal der Warnmeldungen,
Abruf der Wartungsinformationen oder der
verbleibenden Reichweite in Verbindung mit
AdBlue
® und SCR-System (km oder Meilen)
sowie Anzeige der Reifendruckinformationen.
Langes Drücken: Rückstellung
der Wartungsanzeige oder des
Tageskilometerzählers (je nach Situation).
Anzeigen
Einige Kontrollleuchten haben eine feste
Position, andere können an verschiedener Stelle
aufleuchten. Für bestimmte Funktionen, die über eine Betriebs-
sowie eine Deaktivierungskontrollleuchte verfügen,
ist nur ein Platz vorgesehen.
Dauerhafte Informationen
In der Standardanzeige erscheint auf dem
Kombiinstrument:
–

an fester Position:
•


Drehzahlmesser (Benzin oder Diesel)
•


Kraftstoffstandsanzeige
•


Anzeige der Kühlflüssigkeitstemperatur
•


Ladezustandsanzeige und

Reichweitenanzeige (Wiederaufladbarer
Hybrid)
•

Leistungsanzeige (Wiederaufladbarer Hybrid)
•

Kilometerzähler
–

an verschiedener Position:
•


Informationen zum Getriebe und zur

Gangwechselanzeige
•

Digitale Geschwindigkeitsanzeige
•


Status- oder W
arnmeldungen, die
vorübergehend angezeigt werden
Optionale Informationen
Je nach gewähltem Anzeigemodus und aktivierten
Funktionen können weitere Informationen
erscheinen:
–

Drehzahlmesser (Benzin oder Diesel)
–

Bordcomputer
–
Fahrassistenz-Funktionen
–

Geschwindigkeitsbegrenzer oder

Geschwindigkeitsregler
–

Aktuell gehörte Medien
–

Navigationshinweise
– Analoge Geschwindigkeitsanzeige
– Anzeige für Motorölstand und Temperatur
Benutzerdefinierte
Einstellung des
Kombiinstruments
Sie können das Erscheinungsbild des
Kombiinstruments wie folgt anpassen:
–

eine Anzeigenfarbe.
–


einen Anzeigemodus.
Anzeigesprache und -einheitenDiese sind abhängig von der Konfiguration
des Touchscreens.
Wenn Sie im Ausland unterwegs sind, muss die
Geschwindigkeit in den offiziellen Einheiten des
betreffenden Landes angezeigt werden (km/h,
km/h oder mph, Meilen).
Aus Sicherheitsgründen müssen die Einstellungen bei stehendem Fahrzeug
vorgenommen werden.
Auswahl der Anzeigenfarbe
► Drücken Sie auf „ Einstellungen“ auf
der oberen Leiste des Touchscreens.
►

Wählen Sie „
Themen“ aus.
►

Auswahl der
Anzeigenfarbe
Auswahl des Anzeigemodus
In jedem Modus werden bestimmte Informationen
auf dem Kombiinstrument angezeigt.

11
Bordinstrumente
1

► Drehen Sie das Einstellrad links am Lenkrad,
um die verschiedenen Modi auf der linken Seite
des Kombiinstruments anzeigen.
►

Drücken Sie das Einstellrad, um den Modus zu

bestätigen.
Der neue Anzeigemodus wird unmittelbar
angezeigt.
Wenn das Einstellrad nicht gedrückt wird, dann
wird der ausgewählte Anzeigemodus nach kurzer
Zeit automatisch aktiviert.
Anzeigemodi
– „ANZEIGEN“: Standardanzeige der analogen
und digitalen Geschwindigkeitsanzeigen,
Gesamtkilometerzähler und: •

Kraftstofftankanzeige,
Anzeige der
Kühlflüssigkeitstemperatur und
Drehzahlmesser (Benzin oder Diesel)
•

Kraftstofftankanzeige, Batterieladeanzeige und

Leistungsanzeige (wiederaufladbarer Hybrid)
–
„NAVIGATION“: Spezifische Anzeige mit
aktuellen Navigationsinformationen (Kartenmaterial
und Anweisungen)
–
„FAHRHILFEN“: Spezifische Anzeige
mit Informationen zu aktivierten
Fahrassistenzsystemen –
„MINIMAL“: eingeschränkte Anzeige mit digitaler
Geschwindigkeitsanzeige, Gesamtkilometerzähler
und: •
Kraftstofftankanzeige und
Anzeige der
Kühlflüssigkeitstemperatur (Benzin oder
Diesel)
•
Kraftstofftankanzeige und Batterieladeanzeige

(wiederaufladbarer Hybrid)
– „PERSÖNLICH“: minimale Anzeige und
Möglichkeit, optionale Informationen in den
einstellbaren Bereichen links und rechts
auszuwählen und anzuzeigen.
Konfiguration eines Anzeigemodus
„PERSÖNLICH“
Mit CITROËN Connect Radio► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
► Wählen Sie „ Konfiguration“ aus.
► Wählen Sie „Benutzeranpassung des
Kombiinstruments“ aus.
Mit CITROËN Connect Nav
► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
►

Wählen Sie „
OPTIONEN“ aus.
► Wählen Sie „ Benutzeranpassung des
Kombiinstruments“ aus.
►

Wählen Sie mithilfe der entsprechenden Pfeile

auf dem Touchscreen für jeweils den rechten und
linken personalisierbaren Anzeigenbereich einen
Informationstyp aus: •

„Fahrassistenzsysteme“ •
„Reset“ (leer)
• „G-Meter“ (je nach Ausführung)
• „Media“.
• „Navigation“.
• „Bordcomputer“
• „Aufmerksamkeitsniveau“
• „Energiefluss“ (je nach Ausführung)
• „Drehzahlmesser“ (je nach Ausführung)
►
Bestätigen Sie, um Ihre
Auswahl zu speichern
und das Menü zu verlassen.
Wenn der entsprechende Anzeigemodus gewählt
ist, werden diese Informationen unmittelbar auf
dem Kombiinstrument angezeigt.
Kontroll- und Warnleuchten
Als Piktogrammanzeigen weisen diese
Kontrollleuchten auf das Auftreten einer
Funktionsstörung hin (Warnleuchten) oder
geben Informationen über den Betriebsstatus
eines Systems (Kontrollleuchten für Betrieb bzw.
Deaktivierung). Bestimmte Kontrollleuchten
leuchten auf zwei Weisen auf (ununterbrochen und
blinkend) und/oder in verschiedenen Farben.
Mit den Leuchten verbundene Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte kann ein
akustisches Signal ertönen und/oder eine Meldung
auf einem Bildschirm angezeigt werden.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des

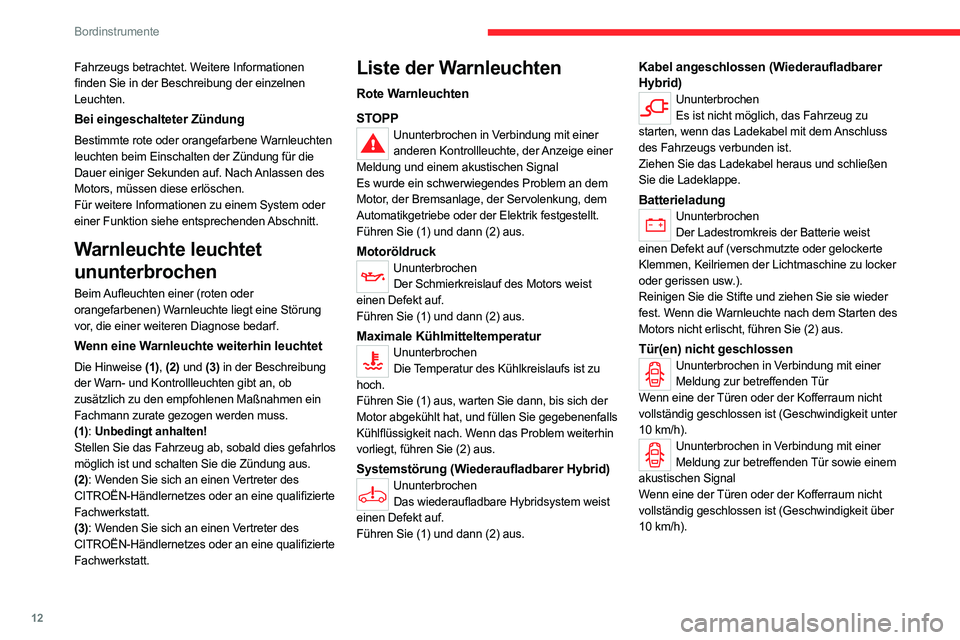

12
Bordinstrumente
Fahrzeugs betrachtet. Weitere Informationen
finden Sie in der Beschreibung der einzelnen
Leuchten.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene Warnleuchten
leuchten beim Einschalten der Zündung für die
Dauer einiger Sekunden auf. Nach Anlassen des
Motors, müssen diese erlöschen.
Für weitere Informationen zu einem System oder
einer Funktion siehe entsprechenden Abschnitt.
Warnleuchte leuchtet
ununterbrochen
Beim Aufleuchten einer (roten oder
orangefarbenen) Warnleuchte liegt eine Störung
vor, die einer weiteren Diagnose bedarf.
Wenn eine Warnleuchte weiterhin leuchtet
Die Hinweise (1), (2) und (3) in der Beschreibung
der Warn- und Kontrollleuchten gibt an, ob
zusätzlich zu den empfohlenen Maßnahmen ein
Fachmann zurate gezogen werden muss.
(1): Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies gefahrlos
möglich ist und schalten Sie die Zündung aus.
(2): Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
(3): Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Liste der Warnleuchten
Rote Warnleuchten
STOPP
Ununterbrochen in Verbindung mit einer anderen Kontrollleuchte, der Anzeige einer
Meldung und einem akustischen Signal
Es wurde ein schwerwiegendes Problem an dem
Motor, der Bremsanlage, der Servolenkung, dem
Automatikgetriebe oder der Elektrik festgestellt.
Führen Sie (1) und dann (2) aus.
MotoröldruckUnunterbrochen Der Schmierkreislauf des Motors weist
einen Defekt auf.
Führen Sie (1) und dann (2) aus.
Maximale KühlmitteltemperaturUnunterbrochen Die Temperatur des Kühlkreislaufs ist zu
hoch.
Führen Sie (1) aus, warten Sie dann, bis sich der
Motor abgekühlt hat, und füllen Sie gegebenenfalls
Kühlflüssigkeit nach. Wenn das Problem weiterhin
vorliegt, führen Sie (2) aus.
Systemstörung (Wiederaufladbarer Hybrid)Ununterbrochen Das wiederaufladbare Hybridsystem weist
einen Defekt auf.
Führen Sie (1) und dann (2) aus.
Kabel angeschlossen (Wiederaufladbarer
Hybrid)
Ununterbrochen Es ist nicht möglich, das Fahrzeug zu
starten, wenn das Ladekabel mit dem Anschluss
des Fahrzeugs verbunden ist.
Ziehen Sie das Ladekabel heraus und schließen
Sie die Ladeklappe.
BatterieladungUnunterbrochen Der Ladestromkreis der Batterie weist
einen Defekt auf (verschmutzte oder gelockerte
Klemmen, Keilriemen der Lichtmaschine zu locker
oder gerissen usw.).
Reinigen Sie die Stifte und ziehen Sie sie wieder
fest. Wenn die Warnleuchte nach dem Starten des
Motors nicht erlischt, führen Sie (2) aus.
Tür(en) nicht geschlossenUnunterbrochen in Verbindung mit einer Meldung zur betreffenden Tür
Wenn eine der Türen oder der Kofferraum nicht
vollständig geschlossen ist (Geschwindigkeit unter
10 km/h).
Ununterbrochen in Verbindung mit einer Meldung zur betreffenden Tür sowie einem
akustischen Signal
Wenn eine der Türen oder der Kofferraum nicht
vollständig geschlossen ist (Geschwindigkeit über
10 km/h).

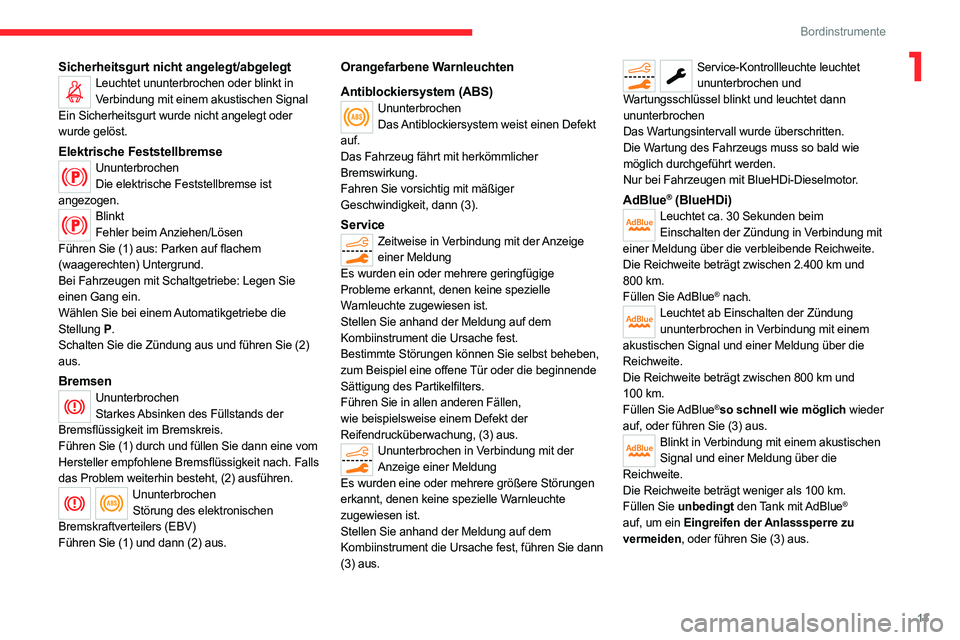

13
Bordinstrumente
1Sicherheitsgurt nicht angelegt/abgelegtLeuchtet ununterbrochen oder blinkt in Verbindung mit einem akustischen Signal
Ein Sicherheitsgurt wurde nicht angelegt oder
wurde gelöst.
Elektrische FeststellbremseUnunterbrochen Die elektrische Feststellbremse ist
angezogen.
Blinkt Fehler beim Anziehen/Lösen
Führen Sie (1) aus: Parken auf flachem
(waagerechten) Untergrund.
Bei Fahrzeugen mit Schaltgetriebe: Legen Sie
einen Gang ein.
Wählen Sie bei einem Automatikgetriebe die
Stellung P.
Schalten Sie die Zündung aus und führen Sie (2)
aus.
BremsenUnunterbrochen Starkes Absinken des Füllstands der
Bremsflüssigkeit im Bremskreis.
Führen Sie (1) durch und füllen Sie dann eine vom
Hersteller empfohlene Bremsflüssigkeit nach. Falls
das Problem weiterhin besteht, (2) ausführen.
Ununterbrochen Störung des elektronischen
Bremskraftverteilers (EBV)
Führen Sie (1) und dann (2) aus.
Orangefarbene Warnleuchten
Antiblockiersystem (ABS)
Ununterbrochen Das Antiblockiersystem weist einen Defekt
auf.
Das Fahrzeug fährt mit herkömmlicher
Bremswirkung.
Fahren Sie vorsichtig mit mäßiger
Geschwindigkeit, dann (3).
ServiceZeitweise in Verbindung mit der Anzeige einer Meldung
Es wurden ein oder mehrere geringfügige
Probleme erkannt, denen keine spezielle
Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest.
Bestimmte Störungen können Sie selbst beheben,
zum Beispiel eine offene Tür oder die beginnende
Sättigung des Partikelfilters.
Führen Sie in allen anderen Fällen,
wie beispielsweise einem Defekt der
Reifendrucküberwachung, (3) aus.
Ununterbrochen in Verbindung mit der Anzeige einer Meldung
Es wurden eine oder mehrere größere Störungen
erkannt, denen keine spezielle Warnleuchte
zugewiesen ist.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest, führen Sie dann
(3) aus.
Service-Kontrollleuchte leuchtet ununterbrochen und
Wartungsschlüssel blinkt und leuchtet dann
ununterbrochen
Das Wartungsintervall wurde überschritten.
Die Wartung des Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Nur bei Fahrzeugen mit BlueHDi-Dieselmotor.
AdBlue® (BlueHDi)Leuchtet ca. 30 Sekunden beim Einschalten der Zündung in Verbindung mit
einer Meldung über die verbleibende Reichweite.
Die Reichweite beträgt zwischen 2.400
km und
800

km.
Füllen Sie AdBlue
® nach.Leuchtet ab Einschalten der Zündung ununterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt zwischen 800
km und
100

km.
Füllen Sie AdBlue
®so schnell wie möglich wieder
auf, oder führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt weniger als 100
km.
Füllen Sie unbedingt den Tank mit AdBlue
®
auf, um ein Eingreifen der Anlasssperre zu
vermeiden, oder führen Sie (3) aus.

14
Bordinstrumente

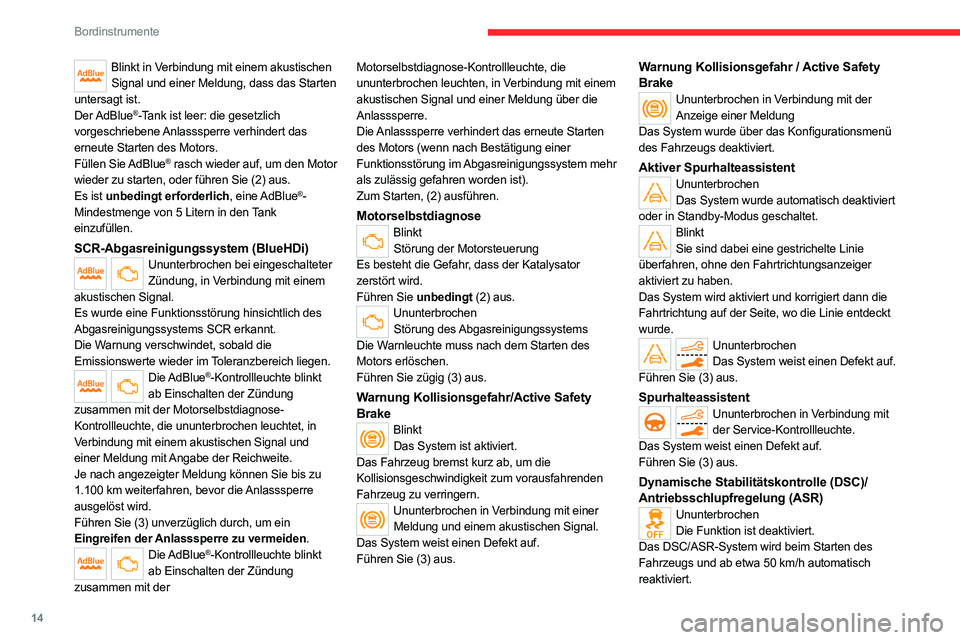

Blinkt in Verbindung mit einem akustischen Signal und einer Meldung, dass das Starten
untersagt ist.
Der AdBlue
®-Tank ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.
Füllen Sie AdBlue
® rasch wieder auf, um den Motor
wieder zu starten, oder führen Sie (2) aus.
Es ist unbedingt erforderlich, eine AdBlue
®-
Mindestmenge von 5 Litern in den Tank
einzufüllen.
SCR-Abgasreinigungssystem (BlueHDi)Ununterbrochen bei eingeschalteter Zündung, in Verbindung mit einem
akustischen Signal.
Es wurde eine Funktionsstörung hinsichtlich des
Abgasreinigungssystems SCR erkannt.
Die Warnung verschwindet, sobald die
Emissionswerte wieder im Toleranzbereich liegen.
Die AdBlue®-Kontrollleuchte blinkt
ab Einschalten der Zündung
zusammen mit der Motorselbstdiagnose-
Kontrollleuchte, die ununterbrochen leuchtet, in
Verbindung mit einem akustischen Signal und
einer Meldung mit Angabe der Reichweite.
Je nach angezeigter Meldung können Sie bis zu
1.100

km weiterfahren, bevor die Anlasssperre
ausgelöst wird.
Führen Sie (3) unverzüglich durch, um ein
Eingreifen der Anlasssperre zu vermeiden.
Die AdBlue®-Kontrollleuchte blinkt
ab Einschalten der Zündung
zusammen mit der Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchten, in Verbindung mit einem
akustischen Signal und einer Meldung über die
Anlasssperre.
Die Anlasssperre verhindert das erneute Starten
des Motors (wenn nach Bestätigung einer
Funktionsstörung im Abgasreinigungssystem mehr
als zulässig gefahren worden ist).
Zum Starten, (2) ausführen.
MotorselbstdiagnoseBlinkt
Störung der Motorsteuerung
Es besteht die Gefahr, dass der Katalysator
zerstört wird.
Führen Sie unbedingt (2) aus.
Ununterbrochen Störung des Abgasreinigungssystems
Die Warnleuchte muss nach dem Starten des
Motors erlöschen.
Führen Sie zügig (3) aus.
Warnung Kollisionsgefahr/Active Safety
Brake
Blinkt Das System ist aktiviert.
Das Fahrzeug bremst kurz ab, um die
Kollisionsgeschwindigkeit zum vorausfahrenden
Fahrzeug zu verringern.
Ununterbrochen in Verbindung mit einer Meldung und einem akustischen Signal.
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Warnung Kollisionsgefahr / Active Safety
Brake
Ununterbrochen in Verbindung mit der Anzeige einer Meldung
Das System wurde über das Konfigurationsmenü
des Fahrzeugs deaktiviert.
Aktiver SpurhalteassistentUnunterbrochen Das System wurde automatisch deaktiviert
oder in Standby-Modus geschaltet.
Blinkt Sie sind dabei eine gestrichelte Linie
überfahren, ohne den Fahrtrichtungsanzeiger
aktiviert zu haben.
Das System wird aktiviert und korrigiert dann die
Fahrtrichtung auf der Seite, wo die Linie entdeckt
wurde.
Ununterbrochen Das System weist einen Defekt auf.
Führen Sie (3) aus.
SpurhalteassistentUnunterbrochen in Verbindung mit der Service-Kontrollleuchte.
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Dynamische Stabilitätskontrolle (DSC)/
Antriebsschlupfregelung (ASR)
Ununterbrochen Die Funktion ist deaktiviert.
Das DSC/ASR-System wird beim Starten des
Fahrzeugs und ab etwa 50
km/h automatisch
reaktiviert.

15
Bordinstrumente

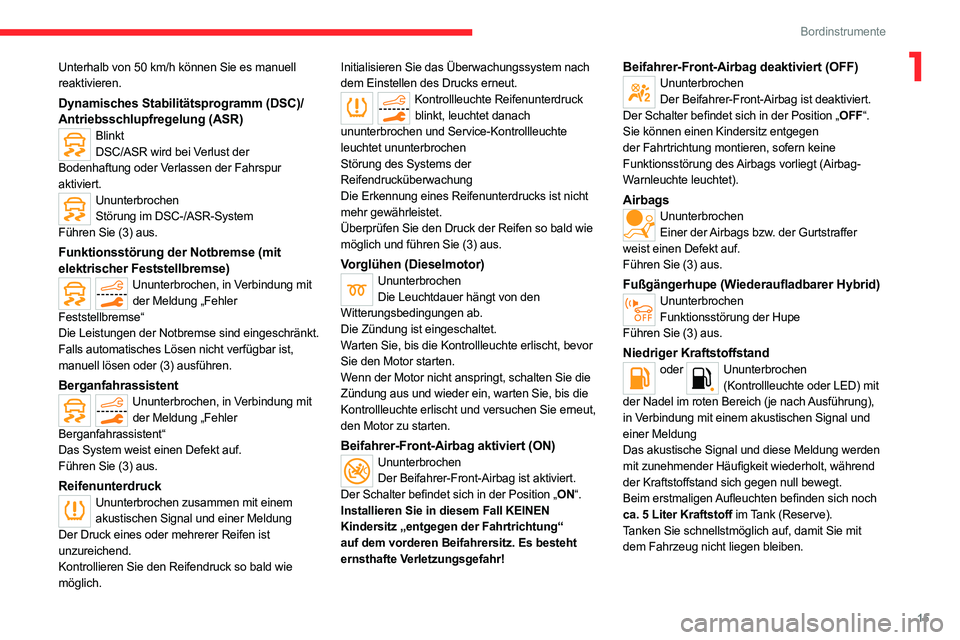

1Unterhalb von 50 km/h können Sie es manuell
reaktivieren.
Dynamisches Stabilitätsprogramm (DSC)/
Antriebsschlupfregelung (ASR)
Blinkt DSC/ASR wird bei Verlust der
Bodenhaftung oder Verlassen der Fahrspur
aktiviert.
Ununterbrochen Störung im DSC-/ASR-System
Führen Sie (3) aus.
Funktionsstörung der Notbremse (mit
elektrischer Feststellbremse)
Ununterbrochen, in Verbindung mit der Meldung „Fehler
Feststellbremse“
Die Leistungen der Notbremse sind eingeschränkt.
Falls automatisches Lösen nicht verfügbar ist,
manuell lösen oder (3) ausführen.
BerganfahrassistentUnunterbrochen, in Verbindung mit der Meldung „Fehler
Berganfahrassistent“
Das System weist einen Defekt auf.
Führen Sie (3) aus.
ReifenunterdruckUnunterbrochen zusammen mit einem akustischen Signal und einer Meldung
Der Druck eines oder mehrerer Reifen ist
unzureichend.
Kontrollieren Sie den Reifendruck so bald wie
möglich. Initialisieren Sie das Überwachungssystem nach
dem Einstellen des Drucks erneut.
Kontrollleuchte Reifenunterdruck
blinkt, leuchtet danach
ununterbrochen und Service-Kontrollleuchte
leuchtet ununterbrochen
Störung des Systems der
Reifendrucküberwachung
Die Erkennung eines Reifenunterdrucks ist nicht
mehr gewährleistet.
Überprüfen Sie den Druck der Reifen so bald wie
möglich und führen Sie (3) aus.
Vorglühen (Dieselmotor)Ununterbrochen Die Leuchtdauer hängt von den
Witterungsbedingungen ab.
Die Zündung ist eingeschaltet.
Warten Sie, bis die Kontrollleuchte erlischt, bevor
Sie den Motor starten.
Wenn der Motor nicht anspringt, schalten Sie die
Zündung aus und wieder ein, warten Sie, bis die
Kontrollleuchte erlischt und versuchen Sie erneut,
den Motor zu starten.
Beifahrer-Front-Airbag aktiviert (ON)Ununterbrochen Der Beifahrer-Front-Airbag ist aktiviert.
Der Schalter befindet sich in der Position „ON“.
Installieren Sie in diesem Fall KEINEN
Kindersitz „entgegen der Fahrtrichtung“
auf dem vorderen Beifahrersitz. Es besteht
ernsthafte Verletzungsgefahr!
Beifahrer-Front-Airbag deaktiviert (OFF)Ununterbrochen Der Beifahrer-Front-Airbag ist deaktiviert.
Der Schalter befindet sich in der Position „OFF“.
Sie können einen Kindersitz entgegen
der Fahrtrichtung montieren, sofern keine
Funktionsstörung des Airbags vorliegt (Airbag-
Warnleuchte leuchtet).
AirbagsUnunterbrochen Einer der Airbags bzw. der Gurtstraffer
weist einen Defekt auf.
Führen Sie (3) aus.
Fußgängerhupe (Wiederaufladbarer Hybrid)Ununterbrochen Funktionsstörung der Hupe
Führen Sie (3) aus.
Niedriger Kraftstoffstandoder Ununterbrochen (Kontrollleuchte oder LED) mit
der Nadel im roten Bereich (je nach Ausführung),
in Verbindung mit einem akustischen Signal und
einer Meldung
Das akustische Signal und diese Meldung werden
mit zunehmender Häufigkeit wiederholt, während
der Kraftstoffstand sich gegen null bewegt.
Beim erstmaligen Aufleuchten befinden sich noch
ca. 5 Liter Kraftstoff im Tank (Reserve).
Tanken Sie schnellstmöglich auf, damit Sie mit
dem Fahrzeug nicht liegen bleiben.

16
Bordinstrumente

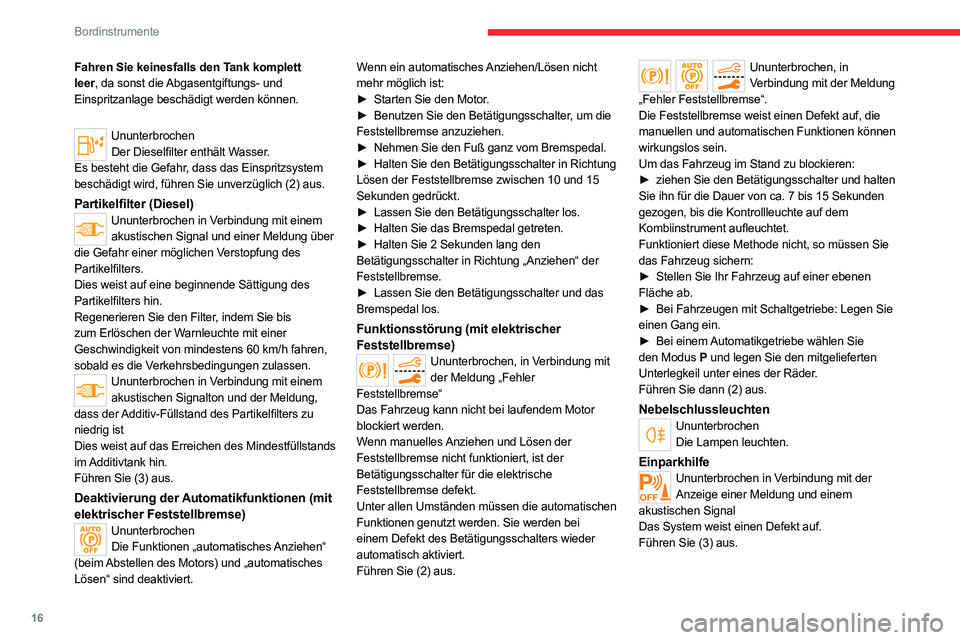

Fahren Sie keinesfalls den Tank komplett
leer, da sonst die Abgasentgiftungs- und
Einspritzanlage beschädigt werden können.
UnunterbrochenDer Dieselfilter enthält Wasser.
Es besteht die Gefahr, dass das Einspritzsystem
beschädigt wird, führen Sie unverzüglich (2) aus.
Partikelfilter (Diesel)Ununterbrochen in Verbindung mit einem akustischen Signal und einer Meldung über
die Gefahr einer möglichen Verstopfung des
Partikelfilters.
Dies weist auf eine beginnende Sättigung des
Partikelfilters hin.
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Warnleuchte mit einer
Geschwindigkeit von mindestens 60 km/h fahren,
sobald es die Verkehrsbedingungen zulassen.
Ununterbrochen in Verbindung mit einem akustischen Signalton und der Meldung,
dass der Additiv-Füllstand des Partikelfilters zu
niedrig ist
Dies weist auf das Erreichen des Mindestfüllstands
im Additivtank hin.
Führen Sie (3) aus.
Deaktivierung der Automatikfunktionen (mit
elektrischer Feststellbremse)
Ununterbrochen Die Funktionen „automatisches Anziehen“
(beim Abstellen des Motors) und „automatisches
Lösen“ sind deaktiviert. Wenn ein automatisches Anziehen/Lösen nicht
mehr möglich ist:
►

Starten Sie den Motor
.
►
Benutzen Sie den Betätigungsschalter
, um die
Feststellbremse anzuziehen.
►
Nehmen Sie den Fuß ganz vom Bremspedal.
►

Halten Sie den Betätigungsschalter in Richtung

Lösen der Feststellbremse zwischen 10 und 15
Sekunden gedrückt.
►
Lassen Sie den Betätigungsschalter los.
►

Halten Sie das Bremspedal getreten.
►

Halten Sie 2 Sekunden lang den

Betätigungsschalter in Richtung „Anziehen“ der
Feststellbremse.
►
Lassen Sie den Betätigungsschalter und das

Bremspedal los.
Funktionsstörung (mit elektrischer
Feststellbremse)
Ununterbrochen, in Verbindung mit der Meldung „Fehler
Feststellbremse“
Das Fahrzeug kann nicht bei laufendem Motor
blockiert werden.
Wenn manuelles Anziehen und Lösen der
Feststellbremse nicht funktioniert, ist der
Betätigungsschalter für die elektrische
Feststellbremse defekt.
Unter allen Umständen müssen die automatischen
Funktionen genutzt werden. Sie werden bei
einem Defekt des Betätigungsschalters wieder
automatisch aktiviert.
Führen Sie (2) aus.
Ununterbrochen, in Verbindung mit der Meldung
„Fehler Feststellbremse“.
Die Feststellbremse weist einen Defekt auf, die
manuellen und automatischen Funktionen können
wirkungslos sein.
Um das Fahrzeug im Stand zu blockieren:
►

ziehen Sie den Betätigungsschalter und halten

Sie ihn für die Dauer von ca. 7 bis 15 Sekunden
gezogen, bis die Kontrollleuchte auf dem
Kombiinstrument aufleuchtet.
Funktioniert diese Methode nicht, so müssen Sie
das Fahrzeug sichern:
►

Stellen Sie Ihr Fahrzeug auf einer ebenen

Fläche ab.
►

Bei Fahrzeugen mit Schaltgetriebe: Legen Sie

einen Gang ein.
►

Bei einem

Automatikgetriebe wählen Sie
den Modus P und legen Sie den mitgelieferten
Unterlegkeil unter eines der Räder.
Führen Sie dann (2) aus.
NebelschlussleuchtenUnunterbrochen Die Lampen leuchten.
EinparkhilfeUnunterbrochen in Verbindung mit der Anzeige einer Meldung und einem
akustischen Signal
Das System weist einen Defekt auf.
Führen Sie (3) aus.

17
Bordinstrumente

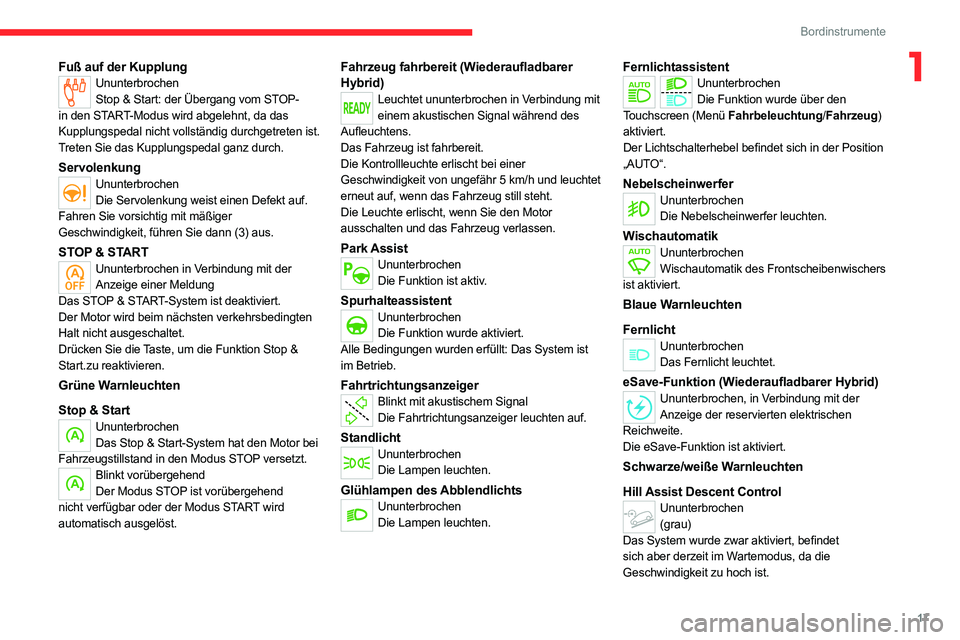

1Fuß auf der KupplungUnunterbrochenStop & Start: der Übergang vom STOP-
in den START-Modus wird abgelehnt, da das
Kupplungspedal nicht vollständig durchgetreten ist.
Treten Sie das Kupplungspedal ganz durch.
ServolenkungUnunterbrochen Die Servolenkung weist einen Defekt auf.
Fahren Sie vorsichtig mit mäßiger
Geschwindigkeit, führen Sie dann (3) aus.
STOP & STARTUnunterbrochen in Verbindung mit der Anzeige einer Meldung
Das STOP & START-System ist deaktiviert.
Der Motor wird beim nächsten verkehrsbedingten
Halt nicht ausgeschaltet.
Drücken Sie die Taste, um die Funktion Stop &
Start.zu reaktivieren.
Grüne Warnleuchten
Stop & Start
Ununterbrochen Das Stop & Start-System hat den Motor bei
Fahrzeugstillstand in den Modus STOP versetzt.
Blinkt vorübergehend Der Modus STOP ist vorübergehend
nicht verfügbar oder der Modus START wird
automatisch ausgelöst.
Fahrzeug fahrbereit (Wiederaufladbarer
Hybrid)
Leuchtet ununterbrochen in Verbindung mit einem akustischen Signal während des
Aufleuchtens.
Das Fahrzeug ist fahrbereit.
Die Kontrollleuchte erlischt bei einer
Geschwindigkeit von ungefähr 5
km/h und leuchtet
erneut auf, wenn das Fahrzeug still steht.
Die Leuchte erlischt, wenn Sie den Motor
ausschalten und das Fahrzeug verlassen.
Park AssistUnunterbrochen Die Funktion ist aktiv.
SpurhalteassistentUnunterbrochenDie Funktion wurde aktiviert.
Alle Bedingungen wurden erfüllt: Das System ist
im Betrieb.
FahrtrichtungsanzeigerBlinkt mit akustischem Signal Die Fahrtrichtungsanzeiger leuchten auf.
StandlichtUnunterbrochenDie Lampen leuchten.
Glühlampen des AbblendlichtsUnunterbrochenDie Lampen leuchten.
FernlichtassistentUnunterbrochenDie Funktion wurde über den
Touchscreen (Menü Fahrbeleuchtung/ Fahrzeug)
aktiviert.
Der Lichtschalterhebel befindet sich in der Position
„AUTO“.
NebelscheinwerferUnunterbrochen Die Nebelscheinwerfer leuchten.
WischautomatikUnunterbrochenWischautomatik des Frontscheibenwischers
ist aktiviert.
Blaue Warnleuchten
Fernlicht
Ununterbrochen Das Fernlicht leuchtet.
eSave-Funktion (Wiederaufladbarer Hybrid)Ununterbrochen, in Verbindung mit der Anzeige der reservierten elektrischen
Reichweite.
Die eSave-Funktion ist aktiviert.
Schwarze/weiße Warnleuchten
Hill Assist Descent Control
Ununterbrochen (grau)
Das System wurde zwar aktiviert, befindet
sich aber derzeit im Wartemodus, da die
Geschwindigkeit zu hoch ist.

18
Bordinstrumente

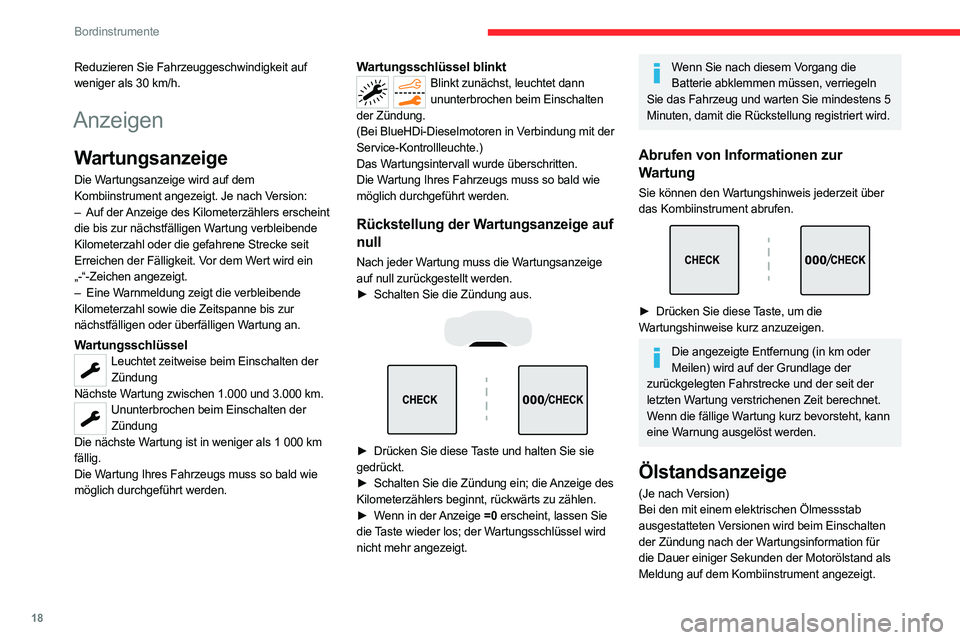

Reduzieren Sie Fahrzeuggeschwindigkeit auf
weniger als 30 km/h.
Anzeigen
Wartungsanzeige
Die Wartungsanzeige wird auf dem
Kombiinstrument angezeigt. Je nach Version:
–

Auf der
Anzeige des Kilometerzählers erscheint
die bis zur nächstfälligen Wartung verbleibende
Kilometerzahl oder die gefahrene Strecke seit
Erreichen der Fälligkeit. Vor dem Wert wird ein
„-“-Zeichen angezeigt.
–

Eine W
arnmeldung zeigt die verbleibende
Kilometerzahl sowie die Zeitspanne bis zur
nächstfälligen oder überfälligen Wartung an.
WartungsschlüsselLeuchtet zeitweise beim Einschalten der Zündung
Nächste Wartung zwischen 1.000 und 3.000 km.
Ununterbrochen beim Einschalten der Zündung
Die nächste Wartung ist in weniger als 1
000 km
fällig.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Wartungsschlüssel blinktBlinkt zunächst, leuchtet dann ununterbrochen beim Einschalten
der Zündung.
(Bei BlueHDi-Dieselmotoren in Verbindung mit der
Service-Kontrollleuchte.)
Das Wartungsintervall wurde überschritten.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Rückstellung der Wartungsanzeige auf
null
Nach jeder Wartung muss die Wartungsanzeige
auf null zurückgestellt werden.
►

Schalten Sie die Zündung aus.



► Drücken Sie diese Taste und halten Sie sie
gedrückt.
►

Schalten Sie die Zündung ein; die
Anzeige des
Kilometerzählers beginnt, rückwärts zu zählen.
►

W
enn in der Anzeige =0 erscheint, lassen Sie
die Taste wieder los; der Wartungsschlüssel wird
nicht mehr angezeigt.
Wenn Sie nach diesem Vorgang die Batterie abklemmen müssen, verriegeln
Sie das Fahrzeug und warten Sie mindestens 5
Minuten, damit die Rückstellung registriert wird.
Abrufen von Informationen zur
Wartung
Sie können den Wartungshinweis jederzeit über
das Kombiinstrument abrufen.


► Drücken Sie diese Taste, um die
Wartungshinweise kurz anzuzeigen.
Die angezeigte Entfernung (in km oder Meilen) wird auf der Grundlage der
zurückgelegten Fahrstrecke und der seit der
letzten Wartung verstrichenen Zeit berechnet.
Wenn die fällige Wartung kurz bevorsteht, kann
eine Warnung ausgelöst werden.
Ölstandsanzeige
(Je nach Version)
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen wird beim Einschalten
der Zündung nach der Wartungsinformation für
die Dauer einiger Sekunden der Motorölstand als
Meldung auf dem Kombiinstrument angezeigt.
