CITROEN C5 AIRCROSS 2022 Instructieboekjes (in Dutch)

209
In geval van pech
8Laden met behulp van een
acculader
Voor een optimale levensduur van de accu is het
noodzakelijk om ervoor te zorgen dat de accu
voldoende is opgeladen.
In sommige gevallen kan het dan ook nodig zijn
om de accu op te laden:
–
Als de auto vooral voor korte ritten wordt
gebruikt.
–


V
oordat de auto meerdere weken niet wordt
gebruikt.
Neem contact op met een CITROËN-dealer of
een gekwalificeerde werkplaats.
Als u de accu van uw auto zelf gaat opladen, gebruik dan uitsluitend een
lader die geschikt is voor loodaccu's en die
een nominale spanning van 12
V heeft.
Volg de aanwijzingen van de fabrikant
van de acculader.
Sluit de kabels nooit aan op de verkeerde
polen.
De accu hoeft niet te worden
losgekoppeld.
►

Zet het contact af.
►


Schakel alle stroomverbruikers uit
(audiosysteem, ruitenwissers, verlichting enz.).


► Schakel om gevaarlijke vonken te voorkomen
de lader B
uit alvorens de kabels op de accu aan
te sluiten.
►

Controleer of de kabels van de lader in goede
staat zijn.
►


Beweeg het kunststof kapje van de pluspool
(+) omhoog, wanneer uw auto hiermee is
uitgerust.
►


Sluit de kabels van lader B

als volgt aan:
•

de rode pluskabel (+) op de pluspool (+) van
de accu

A,
•

de zwarte minkabel (-) op het massapunt C


van de auto.
►

Zet na afloop van het laden eerst acculader B


uit voordat u de kabels loskoppelt van accu A.
Als deze sticker is aangebracht, mag er
uitsluitend een 12 V-lader worden
gebruikt. Anders kunnen elektrische
onderdelen van het Stop & Start-systeem
onherstelbaar beschadigd raken.
24V
12V
Probeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat deze
dan door het CITROËN-netwerk of een
gekwalificeerde werkplaats controleren op
beschadigingen van de inwendige delen en
op scheuren in de behuizing (kans op lekkage
van giftig en corrosief zuur).
Loskoppelen van de accu
Als u de auto gedurende langere tijd niet
gaat gebruiken, koppel dan de accu los. Op
deze manier blijft het laadniveau van de accu
voldoende om de motor weer te kunnen starten.
Voer de volgende handelingen uit alvorens de
accu los te koppelen:
►

Sluit alle te openen carrosseriedelen
(portieren, achterklep, ruiten, dak).
►


Schakel alle stroomverbruikers (autoradio,
ruitenwissers, verlichting, enz.) uit.
►


Zet het contact af en wacht 4 minuten.
U hoeft slechts de klem van de pluspool (+) los
te nemen.

210
In geval van pech
Laat accu's uitsluitend vervangen door een
CITROËN-dealer of een gekwalificeerde
werkplaats.
U mag geen andere auto starten met
behulp van de 12V-accu's van uw auto.
Toegang tot de accu's
Voor
De voorste accu bevindt zich onder de motorkap.

Voor toegang tot de pluspool (+):
► Ontgrendel de motorkap door de
ontgrendelhendel in het interieur en vervolgens
de veiligheidshaak van de motorkap te bedienen.
► Open de motorkap.
Pluspool (+) met snelsluiting.
Minpool (-).
De minpool van de accu is niet bereikbaar en
daarom bevindt er zich vlak bij de accu een
afzonderlijk massapunt.

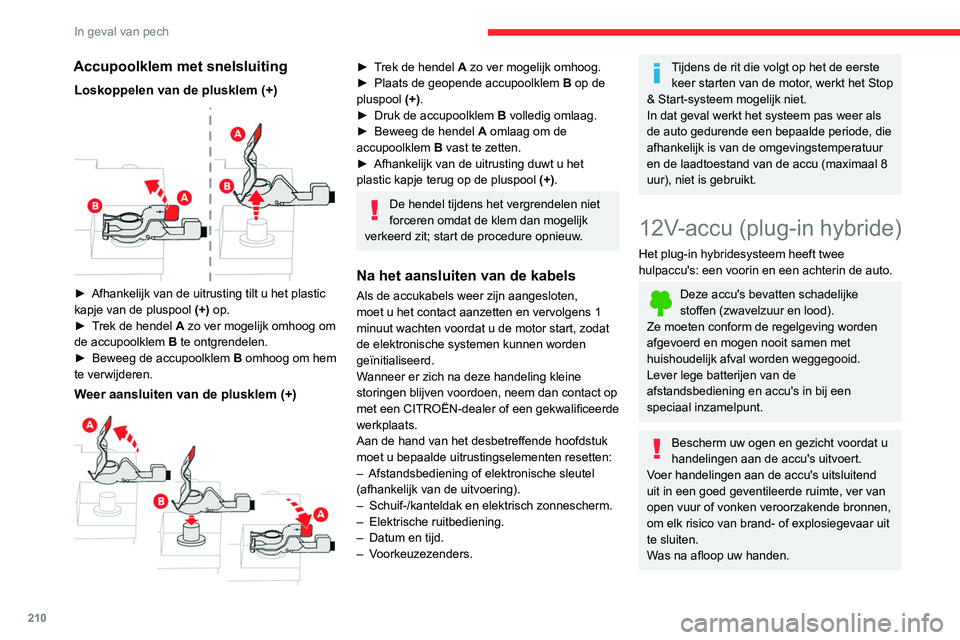

Accupoolklem met snelsluiting
Loskoppelen van de plusklem (+)

► Afhankelijk van de uitrusting tilt u het plastic
kapje van de pluspool (+)
op.
►

T
rek de hendel A zo ver mogelijk omhoog om
de accupoolklem B te ontgrendelen.
►

Beweeg de accupoolklem B

omhoog om hem
te verwijderen.
Weer aansluiten van de plusklem (+)

► Trek de hendel A zo ver mogelijk omhoog.
► Plaats de geopende accupoolklem B
op de
pluspool (+).
►

Druk de accupoolklem B

volledig omlaag.
►

Beweeg de hendel A

omlaag om de
accupoolklem B vast te zetten.
►

Afhankelijk van de uitrusting duwt u het
plastic kapje terug op de pluspool (+)

.
De hendel tijdens het vergrendelen niet
forceren omdat de klem dan mogelijk
verkeerd zit; start de procedure opnieuw.
Na het aansluiten van de kabels
Als de accukabels weer zijn aangesloten,
moet u het contact aanzetten en vervolgens 1
minuut wachten voordat u de motor start, zodat
de elektronische systemen kunnen worden
geïnitialiseerd.
Wanneer er zich na deze handeling kleine
storingen blijven voordoen, neem dan contact op
met een CITROËN-dealer of een gekwalificeerde
werkplaats.
Aan de hand van het desbetreffende hoofdstuk
moet u bepaalde uitrustingselementen resetten:
–

Afstandsbediening of elektronische sleutel
(afhankelijk van de uitvoering).
–


Schuif-/kanteldak en elektrisch zonnescherm.
–


Elektrische ruitbediening.
–


Datum en tijd.
–

Voorkeuzezenders.
Tijdens de rit die volgt op het de eerste keer starten van de motor, werkt het Stop
& Start-systeem mogelijk niet.
In dat geval werkt het systeem pas weer als
de auto gedurende een bepaalde periode, die
afhankelijk is van de omgevingstemperatuur
en de laadtoestand van de accu (maximaal 8
uur), niet is gebruikt.
12V-accu (plug-in hybride)
Het plug-in hybridesysteem heeft twee
hulpaccu's: een voorin en een achterin de auto.
Deze accu's bevatten schadelijke
stoffen (zwavelzuur en lood).
Ze moeten conform de regelgeving worden
afgevoerd en mogen nooit samen met
huishoudelijk afval worden weggegooid.
Lever lege batterijen van de
afstandsbediening en accu's in bij een
speciaal inzamelpunt.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu's uitvoert.
Voer handelingen aan de accu's uitsluitend
uit in een goed geventileerde ruimte, ver van
open vuur of vonken veroorzakende bronnen,
om elk risico van brand- of explosiegevaar uit
te sluiten.
Was na afloop uw handen.

2 11
In geval van pech

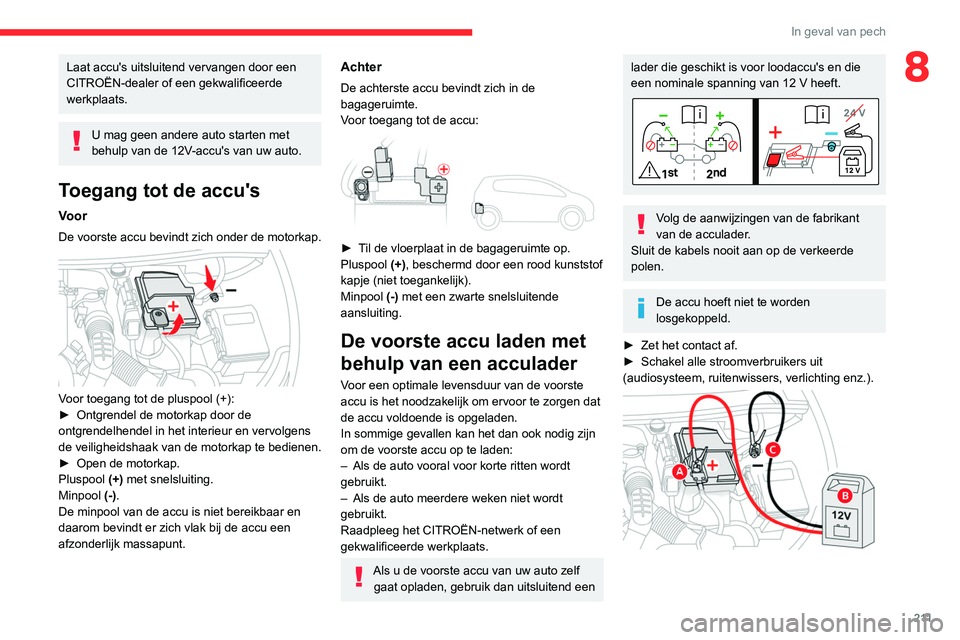

8Laat accu's uitsluitend vervangen door een
CITROËN-dealer of een gekwalificeerde
werkplaats.
U mag geen andere auto starten met
behulp van de 12V-accu's van uw auto.
Toegang tot de accu's
Voor
De voorste accu bevindt zich onder de motorkap.

Voor toegang tot de pluspool (+):
► Ontgrendel de motorkap door de
ontgrendelhendel in het interieur en vervolgens
de veilighe
idshaak van de motorkap te bedienen.
►

Open de motorkap.
Pluspool (+)

met snelsluiting.
Minpool (-).
De minpool van de accu is niet bereikbaar en
daarom bevindt er zich vlak bij de accu een
afzonderlijk massapunt.
Achter
De achterste accu bevindt zich in de
bagageruimte.
Voor toegang tot de accu:


► Til de vloerplaat in de bagageruimte op.
Pluspool (+), beschermd door een rood kunststof
kapje (niet toegankelijk).
Minpool (-) met een zwarte snelsluitende
aansluiting.
De voorste accu laden met
behulp van een acculader
Voor een optimale levensduur van de voorste
accu is het noodzakelijk om ervoor te zorgen dat
de accu voldoende is opgeladen.
In sommige gevallen kan het dan ook nodig zijn
om de voorste accu op te laden:
–

Als de auto vooral voor korte ritten wordt
gebruikt.
–


Als de auto meerdere weken niet wordt
gebruikt.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Als u de voorste accu van uw auto zelf gaat opladen, gebruik dan uitsluitend een
lader die geschikt is voor loodaccu's en die
een nominale spanning van 12 V heeft.
Volg de aanwijzingen van de fabrikant
van de acculader.
Sluit de kabels nooit aan op de verkeerde
polen.
De accu hoeft niet te worden
losgekoppeld.
►

Zet het contact af.
►


Schakel alle stroomverbruikers uit
(audiosysteem, ruitenwissers, verlichting enz.).

212
In geval van pech
• Trek de hendel ( A) zo ver mogelijk omhoog.
• Plaats de geopende accupoolklem ( B) op de
pluspool (+).
• Druk de accupoolklem B volledig omlaag.
• Beweeg de hendel A omlaag om de
accupoolklem B vast te zetten.
► Sluit de minpool (-) van de achterste
accu aan met de zwarte aansluiting met
snelkoppeling.
Na het aansluiten van de kabels
Als de accukabels weer zijn aangesloten,
moet u het contact aanzetten en vervolgens 1
minuut wachten voordat u de motor start, zodat
de elektronische systemen kunnen worden
geïnitialiseerd.
Wanneer er zich na deze handeling kleine
storingen blijven voordoen, neem dan contact op
met een CITROËN-dealer of een gekwalificeerde
werkplaats.
Aan de hand van het desbetreffende hoofdstuk
moet u bepaalde uitrustingselementen resetten:
– Afstandsbediening of elektronische sleutel
(afhankelijk van de uitvoering).
– Schuif-/kanteldak en elektrisch zonnescherm.
– Elektrische ruitbediening.
– Datum en tijd.
– Voorkeuzezenders.
► Schakel om gevaarlijke vonken te voorkomen
de lader B
uit alvorens de kabels op de accu aan
te sluiten.
►

Controleer of de kabels van de lader in goede
staat zijn.
►


Beweeg het kunststof kapje van de pluspool
(+) omhoog, wanneer uw auto hiermee is
uitgerust.
►


Sluit de kabels van lader B

als volgt aan:
•

de rode pluskabel (+) op de pluspool (+) van
de accu

A,
•

de zwarte minkabel (-) op het massapunt C


van de auto.
►

Zet na afloop van het laden eerst acculader B


uit voordat u de kabels loskoppelt van accu A.
Probeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat deze
dan door het CITROËN-netwerk of een
gekwalificeerde werkplaats controleren op
beschadigingen van de inwendige delen en
op scheuren in de behuizing (kans op lekkage
van giftig en corrosief zuur).
De accu's loskoppelen/
aansluiten
Procedure voor het loskoppelen/aansluiten
van de accu's als de auto langdurig niet wordt
gebruikt.
Voer de volgende handelingen uit alvorens de
accu's los te koppelen:
► Open het bestuurdersportier en de
achterklep.
►

Sluit alle andere portieren/deuren.
►


Schakel alle stroomverbruikers uit (zoals
audiosysteem, ruitenwissers en verlichting).
►


Zet het contact uit en wacht totdat het
controlelampje READY

uitgaat.
►

W
acht 4 minuten.
Voer het loskoppelen en aansluiten van
de accu's nooit in een andere dan de
aangegeven volgorde uit - kans op
onherstelbare schade!
Loskoppelen
► Koppel de minpool (-) van de achterste accu
los met de zwarte aansluiting met snelkoppeling.


► Koppel de pluspool (+) van de voorste accu
los door de rode klem met snelkoppeling los te
maken: •

T
rek de hendel A zo ver mogelijk omhoog
om de accupoolklem B te ontgrendelen.
•

Beweeg de accupoolklem B

omhoog om
hem te verwijderen.
Aansluiten

► Sluit de pluspool (+) van de voorste accu aan
door de rode klem aan te sluiten:

213
In geval van pech
8• Trek de hendel (A) zo ver mogelijk omhoog.
• Plaats de geopende accupoolklem ( B
) op de
pluspool (+).
•

Druk de accupoolklem B

volledig omlaag.
•

Beweeg de hendel A

omlaag om de
accupoolklem B vast te zetten.
►

Sluit de minpool (-)

van de achterste
accu aan met de zwarte aansluiting met
snelkoppeling.
Na het aansluiten van de kabels
Als de accukabels weer zijn aangesloten,
moet u het contact aanzetten en vervolgens 1
minuut wachten voordat u de motor start, zodat
de elektronische systemen kunnen worden
geïnitialiseerd.
Wanneer er zich na deze handeling kleine
storingen blijven voordoen, neem dan contact op
met een CITROËN-dealer of een gekwalificeerde
werkplaats.
Aan de hand van het desbetreffende hoofdstuk
moet u bepaalde uitrustingselementen resetten:
–

Afstandsbediening of elektronische sleutel
(afhankelijk van de uitvoering).
–


Schuif-/kanteldak en elektrisch zonnescherm.
–


Elektrische ruitbediening.
–


Datum en tijd.
–

Voorkeuzezenders.
De auto slepen
U kunt uw auto door een andere auto laten
slepen of uw auto gebruiken om een andere
auto te slepen met behulp van een afneembare
mechanische voorziening.
Algemene aanwijzingen
Houd u aan de ter plaatse geldende
regelgeving.
Controleer of het gewicht van de trekkende
auto hoger is dan van de auto die wordt
gesleept.
Er moet iemand achter het stuur van de
gesleepte auto blijven zitten. Deze persoon
moet beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
kabels, touwen en riemen zijn verboden.
De bestuurder van de slepende auto moet
voorzichtig wegrijden.
Als de auto wordt gesleept met
uitgeschakelde motor, werken ook de rem- en
stuurbekrachtiging niet.
Neem contact op met een
professioneel bergingsbedrijf:
–

Als de auto is gestrand op de autosnelweg
of autoweg.
–


Als het niet mogelijk is de versnellingsbak
in de neutraalstand te zetten, het stuurslot te
ontgrendelen of de parkeerrem vrij te zetten.
–


Als het bij een auto met automatische
transmissie niet mogelijk is om deze te slepen
met draaiende motor

.
–

Bij het slepen met slechts twee wielen op
de grond.
–


Bij auto's met vierwielaandrijving.
–


Bij het ontbreken van een goedgekeurde
sleepstang.
Plug-in hybrides
Trap eerst het rempedaal in terwijl
het contact aan is en selecteer stand N.
Schakel vervolgens het hybridesysteem uit
(controlelampje READY uit).
Roep altijd de hulp in van een professioneel
bergingsbedrijf om uw auto met een
autoambulance of oplegger te bergen.
Gebruik het sleepoog alleen
om de auto,
wanneer deze vastzit, los te trekken of
tijdens de berging vast te zetten op een
autoambulance of oplegger.

214
In geval van pech
Voor het slepen van uw auto:
► Draai het sleepoog vast tot de aanslag.
► Bevestig de sleepstang.
► Zet de versnellingsbak in de neutraalstand.
Wanneer deze instructie niet in acht
wordt genomen, kunnen bepaalde
onderdelen (zoals de remmen en de
transmissie) beschadigd raken en kan het zijn
dat de rembekrachtiging niet werkt wanneer
de motor een volgende keer wordt gestart.
Automatische transmissie
Sleep de auto nooit met de aangedreven
wielen op de grond terwijl de motor is afgezet.
► Ontgrendel het stuurwiel en zet de
parkeerrem vrij.
► Schakel de alarmknipperlichten van beide
auto's in.
► Rijd voorzichtig weg en houd zowel de
snelheid als de af te leggen afstand beperkt.
Slepen van een andere auto
Toegang tot de sleepoogaansluiting aan de
achterzijde:

Beperkingen bij slepen
Type auto
(motor/versnellingsbak) Voorwielen op de grond Achterwielen op de
grondDieplader
4 wielen op de grond
met sleepstang
Verbrandingsmotor /
Handgeschakeld


Verbrandingsmotor / Automaat

Hybride 2WD

2WD: tweewielaandrijving.
Bij een storing in de accu of elektrische parkeerrem is het essentieel d\
at u contact opneemt met een professioneel bedrijf met een dieplader voor
berging (behalve bij handgeschakelde versnellingsbak).
Toegang tot het
gereedschap


Het sleepoog is opgeborgen in een
gereedschapskist onder de vloer van de
bagageruimte.
Het hulpstuk voor het openen van het
afdekplaatje aan de achterzijde is aan het
sleepoog bevestigd.
Zie het betreffende hoofdstuk voor meer
informatie over toegang tot het
gereedschap.
Slepen van de auto
Toegang tot de sleepoogaansluiting aan de
voorzijde:


► Maak het afdekplaatje los met het
gereedschap dat aan het sleepoog is bevestigd.
►

V
erwijder het afdekplaatje door het naar
rechts en vervolgens omlaag te bewegen.

215
In geval van pech
8Voor het slepen van uw auto:
► Draai het sleepoog vast tot de aanslag.
►

Bevestig de sleepstang.
►


Zet de versnellingsbak in de neutraalstand.
Wanneer deze instructie niet in acht
wordt genomen, kunnen bepaalde
onderdelen (zoals de remmen en de
transmissie) beschadigd raken en kan het zijn
dat de rembekrachtiging niet werkt wanneer
de motor een volgende keer wordt gestart.
Automatische transmissie
Sleep de auto nooit met de aangedreven
wielen op de grond terwijl de motor is afgezet.
►

Ontgrendel het stuurwiel en zet de
parkeerrem vrij.
►


Schakel de alarmknipperlichten van beide
auto's in.
►


Rijd voorzichtig weg en houd zowel de
snelheid als de af te leggen afstand beperkt.
Slepen van een andere auto
Toegang tot de sleepoogaansluiting aan de
achterzijde:


► Maak het afdekplaatje los met het
gereedschap dat aan het sleepoog is bevestigd.
►

Beweeg het afdekplaatje omlaag.
V

oor het slepen van een andere auto:
►

Draai het sleepoog vast tot de aanslag.
►


Bevestig de sleepstang.
►


Schakel de alarmknipperlichten van beide
auto's in.
►


Rijd voorzichtig weg en houd zowel de
snelheid als de af te leggen afstand beperkt.

216
Technische gegevens
Technische gegevens motoren en
aanhangergewichten
Motoren
De technische specificaties van de motor van uw
auto staan vermeld op het kentekenbewijs en in
de commerciële documentatie.
Alleen de waarden die op het moment van
publicatie beschikbaar waren, zijn opgenomen
in de tabel.
Neem voor de ontbrekende waarden contact op
met een CITROËN-dealer of een gekwalificeerde
werkplaats.
Het maximumvermogen komt overeen
met de op de testbank gehomologeerde
waarde, onder de omstandigheden die in de
Europese wetgeving (Richtlijn 1999/99/EG)
zijn vastgelegd.
Neem voor meer informatie contact op met
een CITROËN-dealer of een gekwalificeerde
werkplaats.
Gewichten en
aanhangergewichten
De gewichten en aanhangergewichten van de
auto staan vermeld op het kentekenbewijs van
uw auto en in de commerciële documentatie.
U vindt deze waarden ook op het
constructeursplaatje.
Neem voor meer informatie contact op met
een CITROËN-dealer of een gekwalificeerde
werkplaats.
Het maximaal toelaatbare treingewicht (GTW) en
de aanhangergewichten gelden tot een hoogte
van maximaal 1000 meter. Het opgegeven
aanhangergewicht dient voor elke extra 1000
meter hoogte met 10% te worden verminderd.
De aanbevolen kogeldruk is het gewicht dat op
de trekhaakkogel mag rusten.
Bij hoge buitentemperaturen kunnen de
prestaties van de auto minder worden
om de motor te beschermen. Als de
buitentemperatuur hoger dan 37 °C is, moet
het treingewicht worden verlaagd.
Slepen, ook met een licht beladen
voertuig, kan een negatief effect op de
wegligging hebben.
Met een aangekoppelde aanhanger heeft de
auto een langere remweg.
Wanneer u een aanhanger trekt, mag u
nooit sneller dan 100 km/u of de plaatselijk
geldende snelheidslimiet (in Nederland
wettelijk 90 km/u) rijden.
Motoren en aanhangergewichten - benzine
Motoren THP 150 THP 165 PureTech 130
S&SPureTech 130 S&S Euro 6.3 PureTech 180
S&SPureTech 180
S&S Euro 6.3
Versnellingsbakken EAT6
(Automaat, 6 versnellingen) BVM6
(Handges- chakeld, 6
versnellingen) BVM6
(Handges- chakeld, 6
versnellingen) EAT8
(Automaat, 8
versnellingen) EAT8
(Automaat, 8 versnellingen)
Codes EP6FDTMD AT6IIIEB2ADTS
STTd MB6E EB2ADTS
STTd MB6E EB2ADTS
STTd ATN8 EP6FADTXD STTd ATN8
Modelcodes
J... 5GX/5GS - 5GY
HNSHNS 5GF
Cilinderinhoud (cc) 1.5981.1991.199 1.598
Max. vermogen:
EC-standaard (kW) 11 0
9696 133
Brandstof LoodvrijLoodvrijLoodvrij Loodvrij
Aanhanger
geremd (binnen
max. toelaatbaar
treingewicht) (kg)
op een helling van
max. 10% of 12% 550
1.3501.350/1.300 1.500
Aanhanger
ongeremd (kg) 550
739740 750
Maximale kogeldruk
(kg) 64
5465 64/65

217
Technische gegevens
9Motoren en aanhangergewichten - benzine
MotorenTHP 150 THP 165 PureTech 130
S&SPureTech 130 S&S Euro 6.3 PureTech 180
S&SPureTech 180
S&S Euro 6.3
Versnellingsbakken EAT6
(Automaat, 6 versnellingen) BVM6
(Handges- chakeld, 6
versnellingen) BVM6
(Handges- chakeld, 6
versnellingen) EAT8
(Automaat, 8
versnellingen) EAT8
(Automaat, 8 versnellingen)
Codes EP6FDTMD AT6IIIEB2ADTS
STTd MB6E EB2ADTS
STTd MB6E EB2ADTS
STTd ATN8 EP6FADTXD STTd ATN8
Modelcodes
J... 5GX/5GS - 5GY
HNSHNS 5GF
Cilinderinhoud (cc) 1.5981.1991.199 1.598
Max. vermogen:
EC-standaard (kW) 11 0
9696 133
Brandstof LoodvrijLoodvrijLoodvrij Loodvrij
Aanhanger
geremd (binnen
max. toelaatbaar
treingewicht) (kg)
op een helling van
max. 10% of 12% 550
1.3501.350/1.300 1.500
Aanhanger
ongeremd (kg) 550
739740 750
Maximale kogeldruk
(kg) 64
5465 64/65

218
Technische gegevens
Motoren en aanhangergewichten - Diesel
MotorenBlueHDi 130 S&S Euro 6.2 BlueHDi 130 S&S Euro 6.3 BlueHDi 180 BlueHDi 180
S&S
Versnellingsbakken BVM6 (Handges-chakeld, 6
versnellingen) EAT6
(Automaat, 6
versnellingen) EAT8
(Automaat, 8
versnellingen) BVM6
(Handges- chakeld, 6
versnellingen) EAT8
(Automaat, 8
versnellingen) EAT8
(Automaat, 8
versnellingen) EAT8
(Automaat, 8
versnellingen)
Codes DV5RC STTd
ML6C DV5RC STTd
AT6III DV5RC STTd
ATN8 DV5RC STTd
ML6C DV5RC STTd
ATN8 DW10FC
AMN8 DW10FC STTa
AMN8
Modelcodes
J... YHZ
YHZEHZEHZ
Cilinderinhoud (cc) 1.4991.4991.9971.997
Max. vermogen:
EC-standaard (kW) 96
96130130
Brandstof DieselDieselDieselDiesel
Aanhanger
geremd (binnen
max. toelaatbaar
combinatiegewicht)
(kg)
op een helling van
max. 10% of 12% 1.450
1.2501.250 1.2501.6501.650
Aanhanger
ongeremd (kg) 750
750750750
Maximale kogeldruk
(kg) 58
5050 656666
Motor en aanhangergewichten - Plug-in hybride
Hybrid 225 e-EAT8
Code EP6FADTX
Modelcode
J... DGZ
Aanhanger geremd (binnen max. toelaatbaar treingewicht) (kg)
helling max. 10 % of 12 % 1.300
Aanhanger ongeremd (kg) 750
Maximale kogeldruk (kg) 65
Benzinemotor PureTech 180
Versnellingsbak Elektrische automatische transmissie, 8 versnellingen
Cilinderinhoud (cc) 1.598
Max. vermogen: EC-standaard (kW) 132
Brandstof Loodvrij
Elektromotor
Technologie Synchroon met permanente magneten
Max. vermogen: EC-standaard (kW) 80
Batterij
Technologie Lithium-ion
Voltage (AC) 240-400
Max. verbruik (kWh) 13,2
Gecombineerd vermogen (kW) 165
