CITROEN C5 AIRCROSS 2022 Upute Za Rukovanje (in Croatian)

9

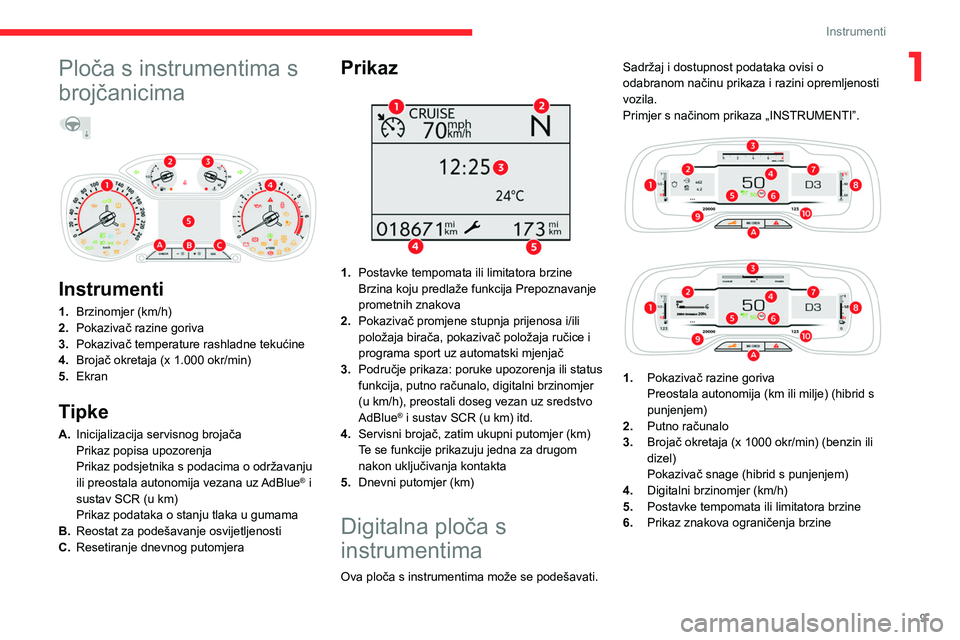

Instrumenti
1Ploča s instrumentima s
brojčanicima



Instrumenti
1. Brzinomjer (km/h)
2. Pokazivač razine goriva
3. Pokazivač temperature rashladne tekućine
4. Brojač okretaja (x 1.000 okr/min)
5. Ekran
Tipke
A.Inicijalizacija servisnog brojača
Prikaz popisa upozorenja
Prikaz podsjetnika s podacima o održavanju
ili preostala autonomija vezana uz AdBlue
® i
sustav SCR (u km)
Prikaz podataka o stanju tlaka u gumama
B. Reostat za podešavanje osvijetljenosti
C. Resetiranje dnevnog putomjera
Prikaz

1.Postavke tempomata ili limitatora brzine
Brzina koju predlaže funkcija Prepoznavanje
prometnih znakova
2. Pokazivač promjene stupnja prijenosa i/ili
položaja birača, pokazivač položaja ručice i
programa sport uz automatski mjenjač
3. Područje prikaza: poruke upozorenja ili status
funkcija, putno računalo, digitalni brzinomjer
(u km/h), preostali doseg vezan uz sredstvo
AdBlue
® i sustav SCR (u km) itd.
4. Servisni brojač, zatim ukupni putomjer (km)
Te se funkcije prikazuju jedna za drugom
nakon uključivanja kontakta
5. Dnevni putomjer (km)
Digitalna ploča s
instrumentima
Ova ploča s instrumentima može se podešavati. Sadržaj i dostupnost podataka ovisi o
odabranom načinu prikaza i razini opremljenosti
vozila.
Primjer s načinom prikaza „INSTRUMENTI”.




1. Pokazivač razine goriva
Preostala autonomija (km ili milje) (hibrid s
punjenjem)
2. Putno računalo
3. Brojač okretaja (x 1000 okr/min) (benzin ili
dizel)
Pokazivač snage (hibrid s punjenjem)
4. Digitalni brzinomjer (km/h)
5. Postavke tempomata ili limitatora brzine
6. Prikaz znakova ograničenja brzine

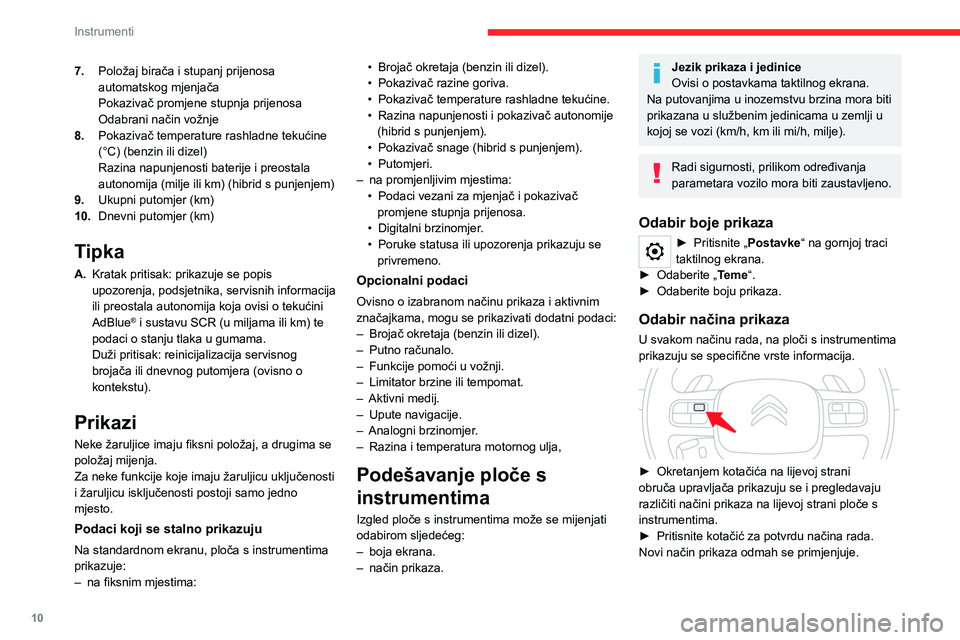

10
Instrumenti
7.Položaj birača i stupanj prijenosa
automatskog mjenjača
Pokazivač promjene stupnja prijenosa
Odabrani način vožnje
8. Pokazivač temperature rashladne tekućine
(°C) (benzin ili dizel)
Razina napunjenosti baterije i preostala
autonomija (milje ili km) (hibrid s punjenjem)
9. Ukupni putomjer (km)
10. Dnevni putomjer (km)
Tipka
A.Kratak pritisak: prikazuje se popis
upozorenja, podsjetnika, servisnih informacija
ili preostala autonomija koja ovisi o tekućini
AdBlue
® i sustavu SCR (u miljama ili km) te
podaci o stanju tlaka u gumama.
Duži pritisak: reinicijalizacija servisnog
brojača ili dnevnog putomjera (ovisno o
kontekstu).
Prikazi
Neke žaruljice imaju fiksni položaj, a drugima se
položaj mijenja.
Za neke funkcije koje imaju žaruljicu uključenosti
i žaruljicu isključenosti postoji samo jedno
mjesto.
Podaci koji se stalno prikazuju
Na standardnom ekranu, ploča s instrumentima
prikazuje:
–

na fiksnim mjestima: •


Brojač okretaja (benzin ili dizel).
•

Pokazivač razine goriva.
•

Pokazivač temperature rashladne tekućine.
•

Razina napunjenosti i pokazivač autonomije
(hibrid s punjenjem).
•

Pokazivač snage (hibrid s punjenjem).
•

Putomjeri.
–

na promjenljivim mjestima:
•

Podaci vezani za mjenjač i pokazivač
promjene stupnja prijenosa.
•

Digitalni brzinomjer
.
•
Poruke statusa ili upozorenja prikazuju se
privremeno.
Opcionalni podaci
Ovisno o izabranom načinu prikaza i aktivnim
značajkama, mogu se prikazivati dodatni podaci:
–

Brojač okretaja (benzin ili dizel).
–


Putno računalo.
–


Funkcije pomoći u vožnji.
–


Limitator brzine ili tempomat.
–


Aktivni medij.
–


Upute navigacije.
–


Analogni brzinomjer
.
–

Razina i temperatura motornog ulja,
Podešavanje ploče s
instrumentima
Izgled ploče s instrumentima može se mijenjati
odabirom sljedećeg:
–
boja ekrana.
–


način prikaza.
Jezik prikaza i jedinice
Ovisi o postavkama taktilnog ekrana.
Na putovanjima u inozemstvu brzina mora biti
prikazana u službenim jedinicama u zemlji u
kojoj se vozi (km/h, km ili mi/h, milje).
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
Odabir boje prikaza
► Pritisnite „ Postavke“ na gornjoj traci
taktilnog ekrana.
►

Odaberite „
Teme“.
►

Odaberite boju prikaza.
Odabir načina prikaza
U svakom načinu rada, na ploči s instrumentima
prikazuju se specifične vrste informacija.


► Okretanjem kotačića na lijevoj strani
obruča upravljača prikazuju se i pregledavaju
različiti načini prikaza na lijevoj strani ploče s
instrumentima.
►

Pritisnite kotačić za potvrdu načina rada.
Novi način prikaza odmah se primjenjuje.

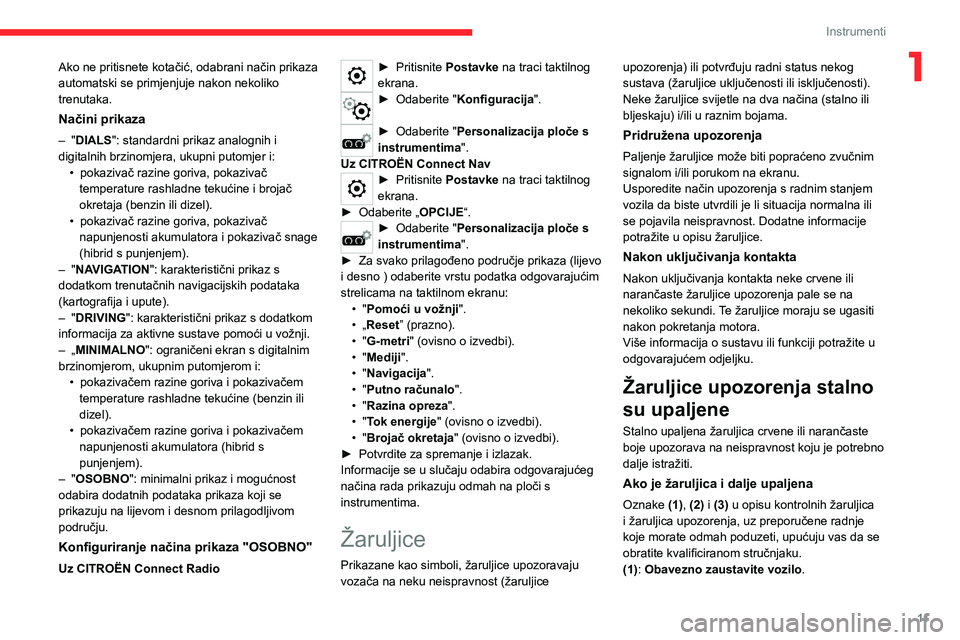

11
Instrumenti
1Ako ne pritisnete kotačić, odabrani način prikaza
automatski se primjenjuje nakon nekoliko
trenutaka.
Načini prikaza
– "DIALS": standardni prikaz analognih i
digitalnih brzinomjera, ukupni putomjer i: •

pokazivač razine goriva, pokazivač
temperature rashladne tekućine i brojač
okretaja (benzin ili dizel).
•


pokazivač razine goriva, pokazivač
napunjenosti akumulatora i pokazivač snage
(hibrid s punjenjem).
–


"
NAVIGATION": karakteristični prikaz s
dodatkom trenutačnih navigacijskih podataka
(kartografija i upute).
–

"
DRIVING": karakteristični prikaz s dodatkom
informacija za aktivne sustave pomoći u vožnji.
–

„
MINIMALNO": ograničeni ekran s digitalnim
brzinomjerom, ukupnim putomjerom i: •

pokazivačem razine goriva i pokazivačem
temperature rashladne tekućine (benzin ili
dizel).
•


pokazivačem razine goriva i pokazivačem
napunjenosti akumulatora (hibrid s
punjenjem).
–


"
OSOBNO": minimalni prikaz i mogućnost
odabira dodatnih podataka prikaza koji se
prikazuju na lijevom i desnom prilagodljivom
području.
Konfiguriranje načina prikaza "OSOBNO"
Uz CITROËN Connect Radio
► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite " Konfiguracija".
► Odaberite "Personalizacija ploče s
instrumentima".
Uz CITROËN Connect Nav
► Pritisnite Postavke na traci taktilnog
ekrana.
►

Odaberite „
OPCIJE“.
► Odaberite " Personalizacija ploče s
instrumentima".
►

Za svako prilagođeno područje prikaza (lijevo
i desno ) odaberite vrstu podatka odgovarajućim
strelicama na taktilnom ekranu: •


"

Pomoći u vožnji ".
•

„

Reset ” (prazno).
•

"

G-metri" (ovisno o izvedbi).
•

"

Mediji ".
•

"

Navigacija".
•

"

Putno računalo ".
•

"

Razina opreza".
•

"

Tok energije" (ovisno o izvedbi).
•

"

Brojač okretaja " (ovisno o izvedbi).
►

Potvrdite za spremanje i izlazak.
Informacije se u slučaju odabira odgovarajućeg
načina rada prikazuju odmah na ploči s
instrumentima.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Žaruljice upozorenja stalno
su upaljene
Stalno upaljena žaruljica crvene ili narančaste
boje upozorava na neispravnost koju je potrebno
dalje istražiti.
Ako je žaruljica i dalje upaljena
Oznake (1), (2) i (3) u opisu kontrolnih žaruljica
i žaruljica upozorenja, uz preporučene radnje
koje morate odmah poduzeti, upućuju vas da se
obratite kvalificiranom stručnjaku.
(1): Obavezno zaustavite vozilo
.

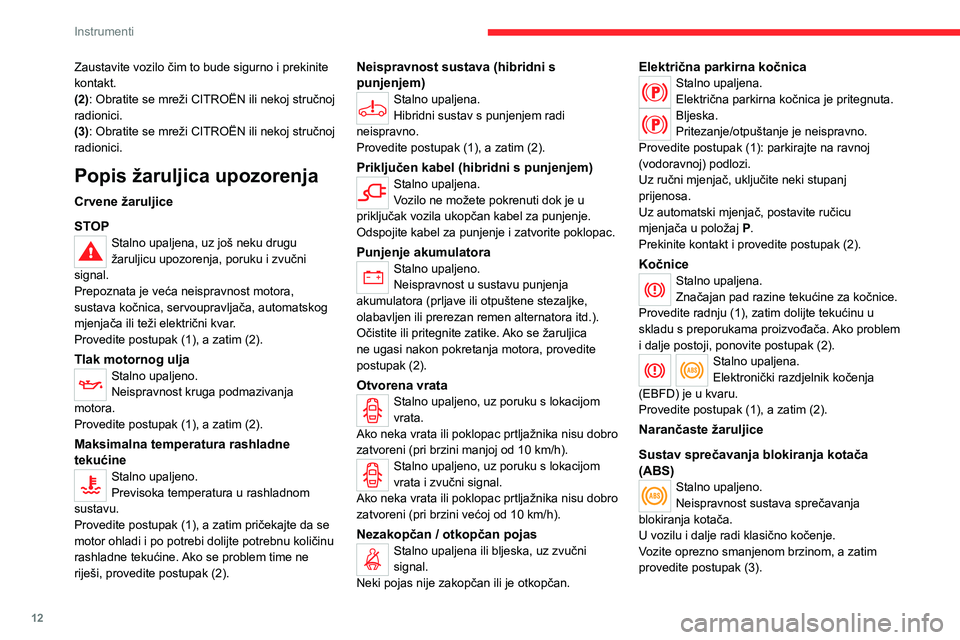

12
Instrumenti
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
(3): Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno upaljena, uz još neku drugu
žaruljicu upozorenja, poruku i zvučni
signal.
Prepoznata je veća neispravnost motora,
sustava kočnica, servoupravljača, automatskog
mjenjača ili teži električni kvar.
Provedite postupak (1), a zatim (2).
Tlak motornog uljaStalno upaljeno.
Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
Maksimalna temperatura rashladne
tekućine
Stalno upaljeno.
Previsoka temperatura u rashladnom
sustavu.
Provedite postupak (1), a zatim pričekajte da se
motor ohladi i po potrebi dolijte potrebnu količinu
rashladne tekućine. Ako se problem time ne
riješi, provedite postupak (2).
Neispravnost sustava (hibridni s
punjenjem)
Stalno upaljena.
Hibridni sustav s punjenjem radi
neispravno.
Provedite postupak (1), a zatim (2).
Priključen kabel (hibridni s punjenjem)Stalno upaljena.
Vozilo ne možete pokrenuti dok je u
priključak vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
Punjenje akumulatoraStalno upaljeno.
Neispravnost u sustavu punjenja
akumulatora (prljave ili otpuštene stezaljke,
olabavljen ili prerezan remen alternatora itd.).
Očistite ili pritegnite zatike. Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
Otvorena vrataStalno upaljeno, uz poruku s lokacijom
vrata.
Ako neka vrata ili poklopac prtljažnika nisu dobro
zatvoreni (pri brzini manjoj od 10 km/h).
Stalno upaljeno, uz poruku s lokacijom
vrata i zvučni signal.
Ako neka vrata ili poklopac prtljažnika nisu dobro
zatvoreni (pri brzini većoj od 10 km/h).
Nezakopčan / otkopčan pojasStalno upaljena ili bljeska, uz zvučni
signal.
Neki pojas nije zakopčan ili je otkopčan.
Električna parkirna kočnicaStalno upaljena.
Električna parkirna kočnica je pritegnuta.
Bljeska.
Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
(vodoravnoj) podlozi.
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
Uz automatski mjenjač, postavite ručicu
mjenjača u položaj

P
.
Prekinite kontakt i provedite postupak (2).
KočniceStalno upaljena.
Značajan pad razine tekućine za kočnice.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, ponovite postupak (2).
Stalno upaljena.
Elektronički razdjelnik kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Narančaste žaruljice
Sustav sprečavanja blokiranja kotača
(ABS)
Stalno upaljeno.
Neispravnost sustava sprečavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno smanjenom brzinom, a zatim
provedite postupak (3).

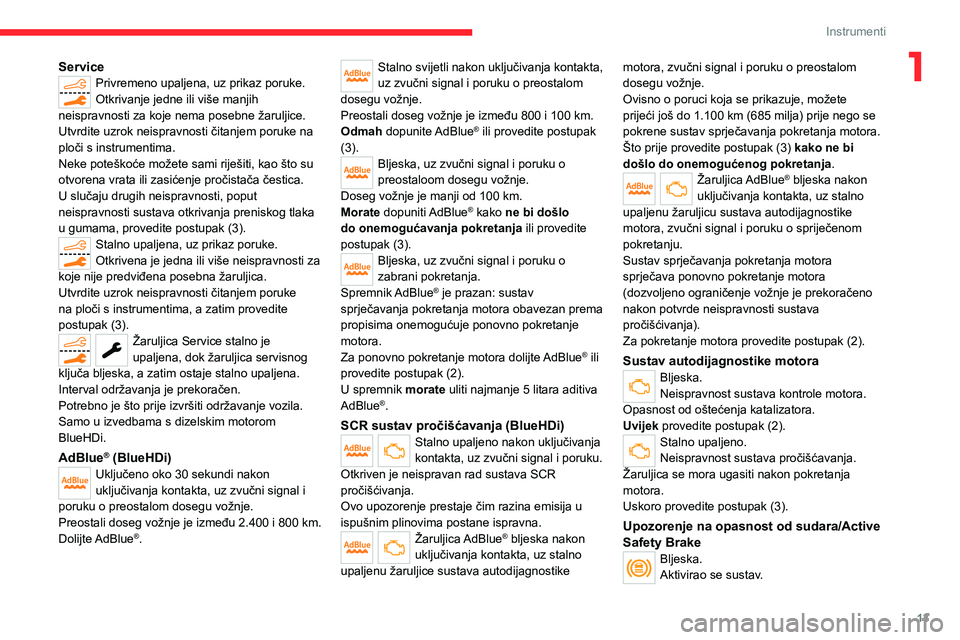

13
Instrumenti
1ServicePrivremeno upaljena, uz prikaz poruke.
Otkrivanje jedne ili više manjih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke poteškoće možete sami riješiti, kao što su
otvorena vrata ili zasićenje pročistača čestica.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više neispravnosti za
koje nije predviđena posebna žaruljica.
Utvrdite uzrok neispravnosti čitanjem poruke
na ploči s instrumentima, a zatim provedite
postupak (3).
Žaruljica Service stalno je
upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen.
Potrebno je što prije izvršiti održavanje vozila.
Samo u izvedbama s dizelskim motorom
BlueHDi.
AdBlue® (BlueHDi)Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostalom dosegu vožnje.
Preostali doseg vožnje je između 2.400 i 800
km.
Dolijte AdBlue
®.
Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostalom
dosegu vožnje.
Preostali doseg vožnje je između 800 i 100
km.
Odmah dopunite AdBlue
® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o
preostaloom dosegu vožnje.
Doseg vožnje je manji od 100
km.
Morate dopuniti AdBlue
® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja.
Spremnik AdBlue
® je prazan: sustav
sprječavanja pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara aditiva
AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)
Stalno upaljeno nakon uključivanja
kontakta, uz zvučni signal i poruku.
Otkriven je neispravan rad sustava SCR
pročišćivanja.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska nakon
uključivanja kontakta, uz stalno
upaljenu žaruljice sustava autodijagnostike motora, zvučni signal i poruku o preostalom
dosegu vožnje.
Ovisno o poruci koja se prikazuje, možete
prijeći još do 1.100 km (685 milja) prije nego se
pokrene sustav sprječavanja pokretanja motora.
Što prije provedite postupak (3)
kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska nakon
uključivanja kontakta, uz stalno
upaljenu žaruljicu sustava autodijagnostike
motora, zvučni signal i poruku o spriječenom
pokretanju.
Sustav sprječavanja pokretanja motora
sprječava ponovno pokretanje motora
(dozvoljeno ograničenje vožnje je prekoračeno
nakon potvrde neispravnosti sustava
pročišćivanja).
Za pokretanje motora provedite postupak (2).
Sustav autodijagnostike motoraBljeska.
Neispravnost sustava kontrole motora.
Opasnost od oštećenja katalizatora.
Uvijek provedite postupak (2).
Stalno upaljeno.
Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Uskoro provedite postupak (3).
Upozorenje na opasnost od sudara/Active
Safety Brake
Bljeska.
Aktivirao se sustav.

14
Instrumenti

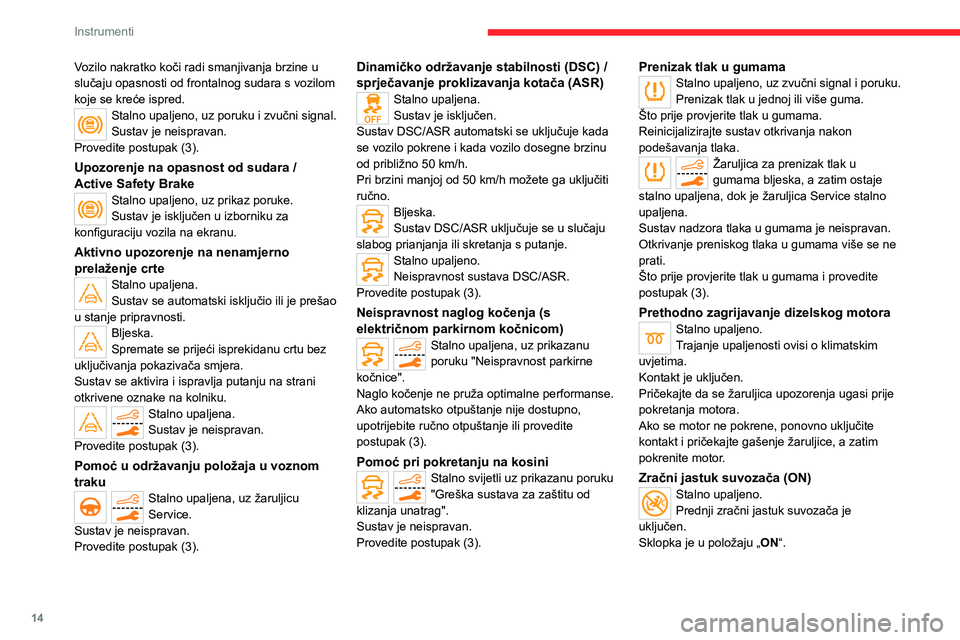

Vozilo nakratko koči radi smanjivanja brzine u
slučaju opasnosti od frontalnog sudara s vozilom
koje se kreće ispred.
Stalno upaljeno, uz poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Upozorenje na opasnost od sudara /
Active Safety Brake
Stalno upaljeno, uz prikaz poruke.
Sustav je isključen u izborniku za
konfiguraciju vozila na ekranu.
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno upaljena.
Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.
Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se aktivira i ispravlja putanju na strani
otkrivene oznake na kolniku.
Stalno upaljena.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena, uz žaruljicu
Service.
Sustav je neispravan.
Provedite postupak (3).
Dinamičko održavanje stabilnosti (DSC) /
sprječavanje proklizavanja kotača (ASR)
Stalno upaljena.
Sustav je isključen.
Sustav DSC/ASR automatski se uključuje kada
se vozilo pokrene i kada vozilo dosegne brzinu
od približno 50 km/h.
Pri brzini manjoj od 50
km/h možete ga uključiti
ručno.
Bljeska.
Sustav DSC/ASR uključuje se u slučaju
slabog prianjanja ili skretanja s putanje.
Stalno upaljeno.
Neispravnost sustava DSC/ASR.
Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno upaljena, uz prikazanu
poruku "Neispravnost parkirne
kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Prenizak tlak u gumamaStalno upaljeno, uz zvučni signal i poruku.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Prethodno zagrijavanje dizelskog motoraStalno upaljeno.
Trajanje upaljenosti ovisi o klimatskim
uvjetima.
Kontakt je uključen.
Pričekajte da se žaruljica upozorenja ugasi prije
pokretanja motora.
Ako se motor ne pokrene, ponovno uključite
kontakt i pričekajte gašenje žaruljice, a zatim
pokrenite motor.
Zračni jastuk suvozača (ON)Stalno upaljeno.
Prednji zračni jastuk suvozača je
uključen.
Sklopka je u položaju „ ON“.

15
Instrumenti

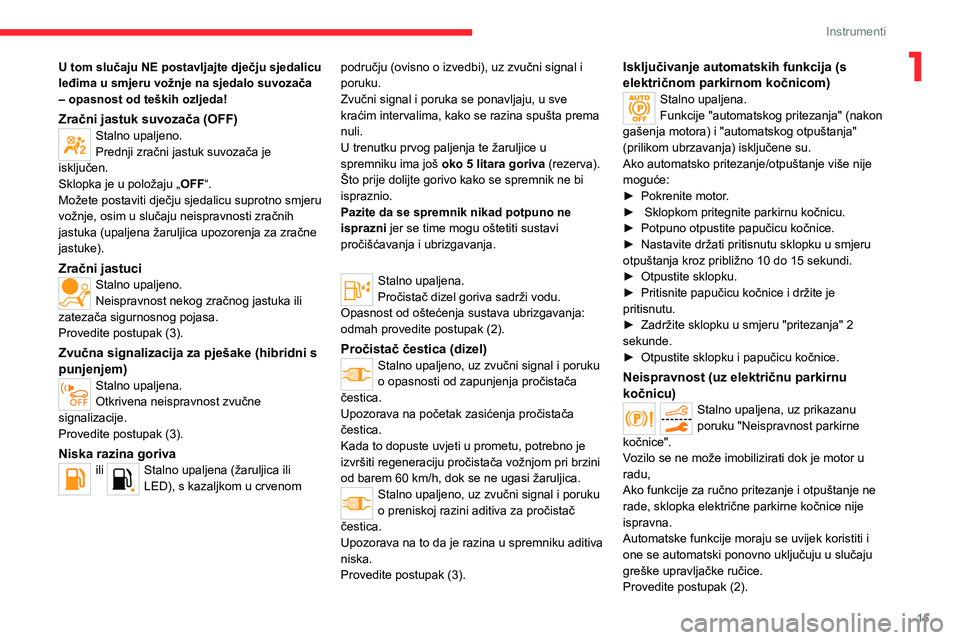

1U tom slučaju NE postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo suvozača
– opasnost od teških ozljeda!
Zračni jastuk suvozača (OFF)Stalno upaljeno.
Prednji zračni jastuk suvozača je
isključen.
Sklopka je u položaju „ OFF“.
Možete postaviti dječju sjedalicu suprotno smjeru
vožnje, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Zračni jastuciStalno upaljeno.
Neispravnost nekog zračnog jastuka ili
zatezača sigurnosnog pojasa.
Provedite postupak (3).
Zvučna signalizacija za pješake (hibridni s
punjenjem)
Stalno upaljena.
Otkrivena neispravnost zvučne
signalizacije.
Provedite postupak (3).
Niska razina gorivaili Stalno upaljena (žaruljica ili
LED), s kazaljkom u crvenom području (ovisno o izvedbi), uz zvučni signal i
poruku.
Zvučni signal i poruka se ponavljaju, u sve
kraćim intervalima, kako se razina spušta prema
nuli.
U trenutku prvog paljenja te žaruljice u
spremniku ima još
oko 5 litara goriva (rezerva).
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Stalno upaljena.
Pročistač dizel goriva sadrži vodu.
Opasnost od oštećenja sustava ubrizgavanja:
odmah provedite postupak (2).
Pročistač čestica (dizel)Stalno upaljeno, uz zvučni signal i poruku
o opasnosti od zapunjenja pročistača
čestica.
Upozorava na početak zasićenja pročistača
čestica.
Kada to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60 km/h, dok se ne ugasi žaruljica.
Stalno upaljeno, uz zvučni signal i poruku
o preniskoj razini aditiva za pročistač
čestica.
Upozorava na to da je razina u spremniku aditiva
niska.
Provedite postupak (3).
Isključivanje automatskih funkcija (s
električnom parkirnom kočnicom)
Stalno upaljena.
Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
►

Pokrenite motor
.
►

Sklopkom pritegnite parkirnu kočnicu.
►

Potpuno otpustite papučicu kočnice.
►


Nastavite držati pritisnutu sklopku u smjeru
otpuštanja kroz približno 10 do 15 sekundi.
►


Otpustite sklopku.
►


Pritisnite papučicu kočnice i držite je
pritisnutu.
►


Zadržite sklopku u smjeru "pritezanja" 2
sekunde.
►


Otpustite sklopku i papučicu kočnice.
Neispravnost (uz električnu parkirnu
kočnicu)
Stalno upaljena, uz prikazanu
poruku "Neispravnost parkirne
kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje ne
rade, sklopka električne parkirne kočnice nije
ispravna.
Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
greške upravljačke ručice.
Provedite postupak (2).

16
Instrumenti

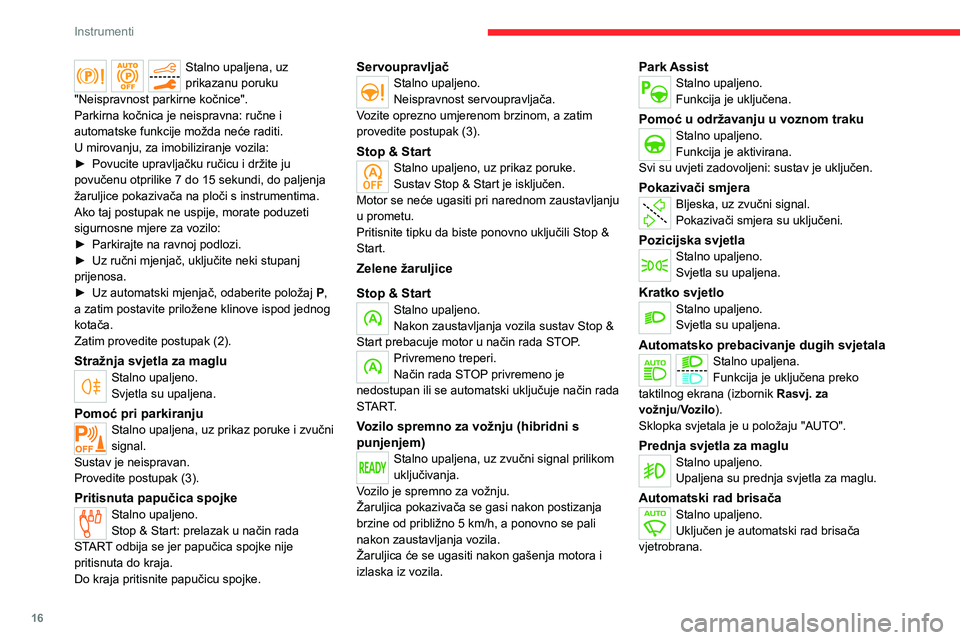

Stalno upaljena, uz
prikazanu poruku
"Neispravnost parkirne kočnice".
Parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
►

Povucite upravljačku ručicu i držite ju
povučenu otprilike 7 do 15 sekundi, do paljenja
žaruljice pokazivača na ploči s instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
►


Parkirajte na ravnoj podlozi.
►


Uz ručni mjenjač, uključite neki stupanj
prijenosa.
►


Uz automatski mjenjač, odaberite položaj P

,
a zatim postavite priložene klinove ispod jednog
kotača.
Zatim provedite postupak (2).
Stražnja svjetla za magluStalno upaljeno.
Svjetla su upaljena.
Pomoć pri parkiranju
Stalno upaljena, uz prikaz poruke i zvučni
signal.
Sustav je neispravan.
Provedite postupak (3).
Pritisnuta papučica spojkeStalno upaljeno.
Stop & Start: prelazak u način rada
START odbija se jer papučica spojke nije
pritisnuta do kraja.
Do kraja pritisnite papučicu spojke.
ServoupravljačStalno upaljeno.
Neispravnost servoupravljača.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Stop & StartStalno upaljeno, uz prikaz poruke.
Sustav Stop & Start je isključen.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Pritisnite tipku da biste ponovno uključili Stop &
Start.
Zelene žaruljice
Stop & Start
Stalno upaljeno.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno treperi.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Vozilo spremno za vožnju (hibridni s
punjenjem)
Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju.
Žaruljica pokazivača se gasi nakon postizanja
brzine od približno 5
km/h, a ponovno se pali
nakon zaustavljanja vozila.
Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Park AssistStalno upaljeno.
Funkcija je uključena.
Pomoć u održavanju u voznom trakuStalno upaljeno.
Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je uključen.
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.
Kratko svjetloStalno upaljeno.
Svjetla su upaljena.
Automatsko prebacivanje dugih svjetalaStalno upaljena.
Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za
vožnju/Vozilo ).
Sklopka svjetala je u položaju "AUTO".
Prednja svjetla za magluStalno upaljeno.
Upaljena su prednja svjetla za maglu.
Automatski rad brisačaStalno upaljeno.
Uključen je automatski rad brisača
vjetrobrana.

17
Instrumenti

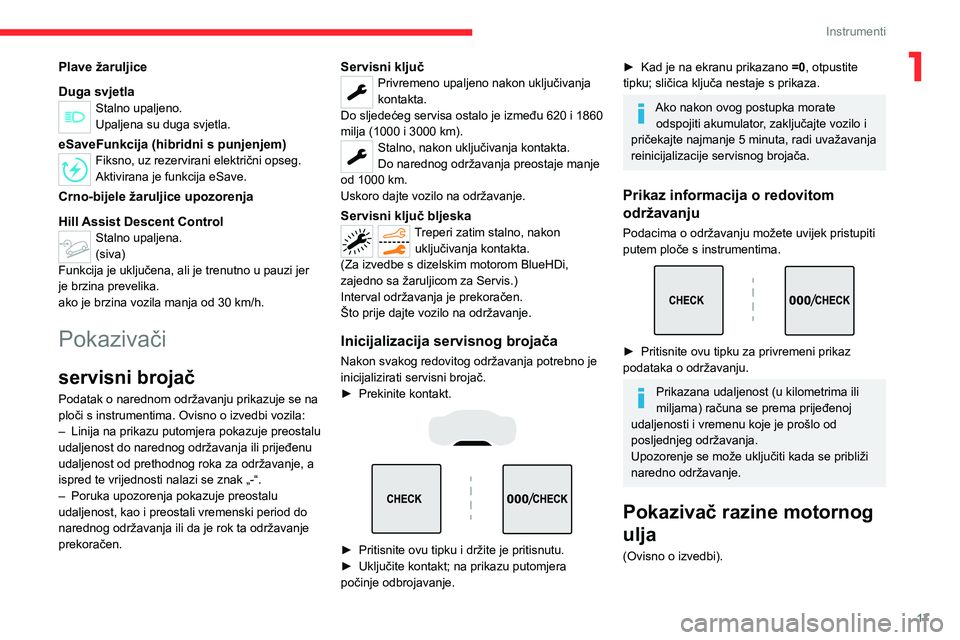

1Plave žaruljice
Duga svjetla
Stalno upaljeno.
Upaljena su duga svjetla.
eSaveFunkcija (hibridni s punjenjem)Fiksno, uz rezervirani električni opseg.
Aktivirana je funkcija eSave.
Crno-bijele žaruljice upozorenja
Hill Assist Descent Control
Stalno upaljena.
(siva)
Funkcija je uključena, ali je trenutno u pauzi jer
je brzina prevelika.
ako je brzina vozila manja od 30
km/h.
Pokazivači
servisni brojač
Podatak o narednom održavanju prikazuje se na
ploči s instrumentima. Ovisno o izvedbi vozila:
–
Linija na prikazu putomjera pokazuje preostalu
udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak „-“.
–


Poruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok ta održavanje
prekoračen.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi,
zajedno sa žaruljicom za Servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
►

Prekinite kontakt.



► Pritisnite ovu tipku i držite je pritisnutu.
► Uključite kontakt; na prikazu putomjera
počinje odbrojavanje.
► Kad je na ekranu prikazano =0 , otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Prikaz informacija o redovitom
održavanju
Podacima o održavanju možete uvijek pristupiti
putem ploče s instrumentima.


► Pritisnite ovu tipku za privremeni prikaz
podataka o održavanju.
Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se približi
naredno održavanje.
Pokazivač razine motornog
ulja
(Ovisno o izvedbi).

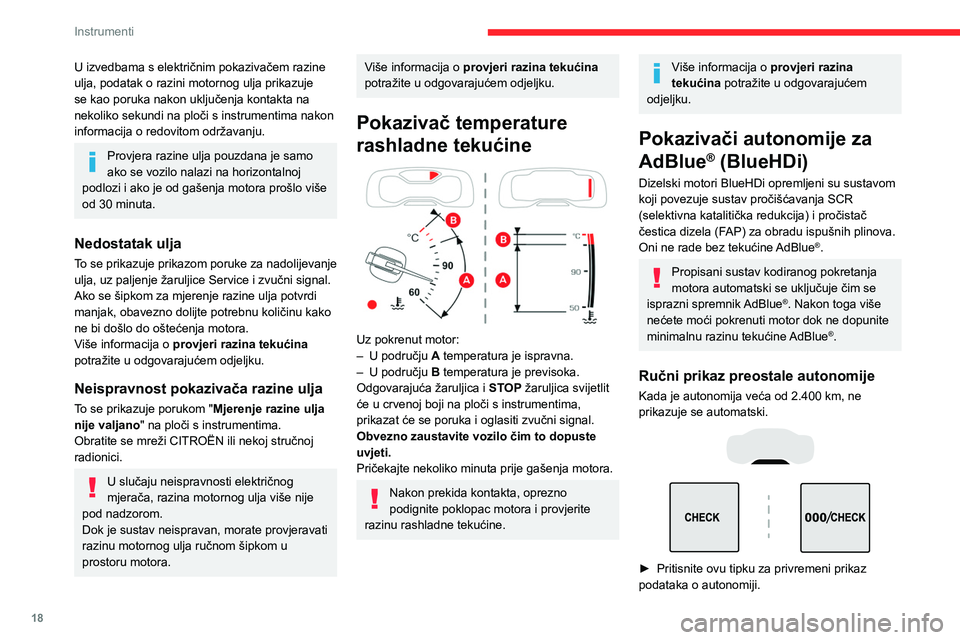

18
Instrumenti
U izvedbama s električnim pokazivačem razine
ulja, podatak o razini motornog ulja prikazuje
se kao poruka nakon uključenja kontakta na
nekoliko sekundi na ploči s instrumentima nakon
informacija o redovitom održavanju.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
To se prikazuje prikazom poruke za nadolijevanje
ulja, uz paljenje žaruljice Service i zvučni signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu kako
ne bi došlo do oštećenja motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Neispravnost pokazivača razine ulja
To se prikazuje porukom " Mjerenje razine ulja
nije valjano " na ploči s instrumentima.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
U slučaju neispravnosti električnog
mjerača, razina motornog ulja više nije
pod nadzorom.
Dok je sustav neispravan, morate provjeravati
razinu motornog ulja ručnom šipkom u
prostoru motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Pokazivač temperature
rashladne tekućine


Uz pokrenut motor:
– U području A
temperatura je ispravna.
–

U području B

temperatura je previsoka.
Odgovarajuća žaruljica i STOP žaruljica svijetlit
će u crvenoj boji na ploči s instrumentima,
prikazat će se poruka i oglasiti zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači autonomije za
AdBlue
® (BlueHDi)
Dizelski motori BlueHDi opremljeni su sustavom
koji povezuje sustav pročišćavanja SCR
(selektivna katalitička redukcija) i pročistač
čestica dizela (FAP) za obradu ispušnih plinova.
Oni ne rade bez tekućine AdBlue
®.
Propisani sustav kodiranog pokretanja
motora automatski se uključuje čim se
isprazni spremnik AdBlue
®. Nakon toga više
nećete moći pokrenuti motor dok ne dopunite
minimalnu razinu tekućine AdBlue
®.
Ručni prikaz preostale autonomije
Kada je autonomija veća od 2.400 km, ne
prikazuje se automatski.




► Pritisnite ovu tipku za privremeni prikaz
podataka o autonomiji.
