Citroen C5 DAG 2009.5 (RD/TD) / 2.G Owner's Manual
Manufacturer: CITROEN, Model Year: 2009.5, Model line: C5 DAG, Model: Citroen C5 DAG 2009.5 (RD/TD) / 2.GPages: 306, PDF Size: 18.91 MB
Page 171 of 306
XI
!
169
P R A C T I C A L I N F O R M A T I O N
Wheel for temporary use
Y o u r v e h i c l e m a y b e fi t t e d w i t h a
s p a r e w h e e l w h i c h i s d i f f e r e n t t o
t h o s e o n t h e v e h i c l e . W h e n fi t t i n g
t h e s p a r e w h e e l , i t i s n o r m a l t o n o -
tice that the wheel bolt washers do
n o t c o m e i n t o c o n t a c t w i t h t h e w h e e l
r i m . T h e s p a r e w h e e l i s s e c u r e d b y
t h e c o n i c a l t a p e r i n g o f t h e w h e e l
b o l t ’ s s h a f t .
W h e n r e fi t t i n g t h e o r i g i n a l w h e e l ,
ensure that the wheel bolt contact
s u r f a c e s a r e c l e a n a n d i n g o o d c o n -
d i t i o n . Fitting a wheel
F i t t h e w h e e l o n t h e h u b , u s i n g
t h e c e n t r i n g g u i d e . M a k e s u r e
that the contact surface between
t h e h u b a n d t h e w h e e l i s c l e a n .
S c r e w i n t h e b o l t s b u t d o n o t f u l l y
t i g h t e n t h e m .
L o w e r t h e j a c k a n d r e m o v e i t .
T i g h t e n t h e w h e e l b o l t s , u s i n g
t h e w h e e l b r a c e .
R e fi t t h e p r o t e c t o r s o n t h e b o l t s .
Return the ground clearance to
t h e n o r m a l p o s i t i o n .
E n s u r e t h e t y r e p r e s s u r e i s c o r r e c t
a n d h a v e t h e b a l a n c i n g c h e c k e d .
Deflation detection
T h e s e w h e e l s h a v e t y r e p r e s s u r e
s e n s o r s . I t i s e s s e n t i a l t o h a v e r e -
p a i r s c a r r i e d o u t b y a C I T R O Ë N
d e a l e r .
Security bolts
E a c h w h e e l i s e q u i p p e d w i t h o n e
s e c u r i t y b o l t .
T o r e m o v e i t :
R e m o v e t h e p r o t e c t o r u s i n g t o o l 3 .
U s e t h e s e c u r i t y s o c k e t w i t h t h e
w h e e l b r a c e . I f y o u r v e h i c l e i s fi t t e d w i t h a
s p a r e w h e e l o f a d i f f e r e n t s i z e
t o t h o s e o n t h e v e h i c l e , y o u
m u s t n o t e x c e e d 5 0 m p h ( 8 0 k m / h )
w h i l s t u s i n g t h e s p a r e w h e e l .
T h e w h e e l b o l t s a r e s p e c i fi c t o t h e
t y p e o f w h e e l .
I f t h e t y p e o f w h e e l i s c h a n g e d ,
c h e c k w i t h y o u r C I T R O Ë N d e a l e r
t h a t t h e w h e e l b o l t s a r e c o m p a t i b l e
w i t h t h e n e w w h e e l s .
Take care to note down the code
n u m b e r e n g r a v e d o n t h e h e a d o f
t h e s e c u r i t y b o l t s o c k e t . T h i s w i l l
e n a b l e y o u t o o b t a i n a r e p l a c e -
m e n t s e c u r i t y b o l t s o c k e t f r o m a
C I T R O Ë N d e a l e r .
Page 172 of 306
XI
!
169
P R A C T I C A L I N F O R M A T I O N
Wheel for temporary use
Y o u r v e h i c l e m a y b e fi t t e d w i t h a
s p a r e w h e e l w h i c h i s d i f f e r e n t t o
t h o s e o n t h e v e h i c l e . W h e n fi t t i n g
t h e s p a r e w h e e l , i t i s n o r m a l t o n o -
tice that the wheel bolt washers do
n o t c o m e i n t o c o n t a c t w i t h t h e w h e e l
r i m . T h e s p a r e w h e e l i s s e c u r e d b y
t h e c o n i c a l t a p e r i n g o f t h e w h e e l
b o l t ’ s s h a f t .
W h e n r e fi t t i n g t h e o r i g i n a l w h e e l ,
ensure that the wheel bolt contact
s u r f a c e s a r e c l e a n a n d i n g o o d c o n -
d i t i o n . Fitting a wheel
F i t t h e w h e e l o n t h e h u b , u s i n g
t h e c e n t r i n g g u i d e . M a k e s u r e
that the contact surface between
t h e h u b a n d t h e w h e e l i s c l e a n .
S c r e w i n t h e b o l t s b u t d o n o t f u l l y
t i g h t e n t h e m .
L o w e r t h e j a c k a n d r e m o v e i t .
T i g h t e n t h e w h e e l b o l t s , u s i n g
t h e w h e e l b r a c e .
R e fi t t h e p r o t e c t o r s o n t h e b o l t s .
Return the ground clearance to
t h e n o r m a l p o s i t i o n .
E n s u r e t h e t y r e p r e s s u r e i s c o r r e c t
a n d h a v e t h e b a l a n c i n g c h e c k e d .
Deflation detection
T h e s e w h e e l s h a v e t y r e p r e s s u r e
s e n s o r s . I t i s e s s e n t i a l t o h a v e r e -
p a i r s c a r r i e d o u t b y a C I T R O Ë N
d e a l e r .
Security bolts
E a c h w h e e l i s e q u i p p e d w i t h o n e
s e c u r i t y b o l t .
T o r e m o v e i t :
R e m o v e t h e p r o t e c t o r u s i n g t o o l 3 .
U s e t h e s e c u r i t y s o c k e t w i t h t h e
w h e e l b r a c e . I f y o u r v e h i c l e i s fi t t e d w i t h a
s p a r e w h e e l o f a d i f f e r e n t s i z e
t o t h o s e o n t h e v e h i c l e , y o u
m u s t n o t e x c e e d 5 0 m p h ( 8 0 k m / h )
w h i l s t u s i n g t h e s p a r e w h e e l .
T h e w h e e l b o l t s a r e s p e c i fi c t o t h e
t y p e o f w h e e l .
I f t h e t y p e o f w h e e l i s c h a n g e d ,
c h e c k w i t h y o u r C I T R O Ë N d e a l e r
t h a t t h e w h e e l b o l t s a r e c o m p a t i b l e
w i t h t h e n e w w h e e l s .
Take care to note down the code
n u m b e r e n g r a v e d o n t h e h e a d o f
t h e s e c u r i t y b o l t s o c k e t . T h i s w i l l
e n a b l e y o u t o o b t a i n a r e p l a c e -
m e n t s e c u r i t y b o l t s o c k e t f r o m a
C I T R O Ë N d e a l e r .
Page 173 of 306
XI
!
1 7 0
P R A C T I C A L I N F O R M A T I O N

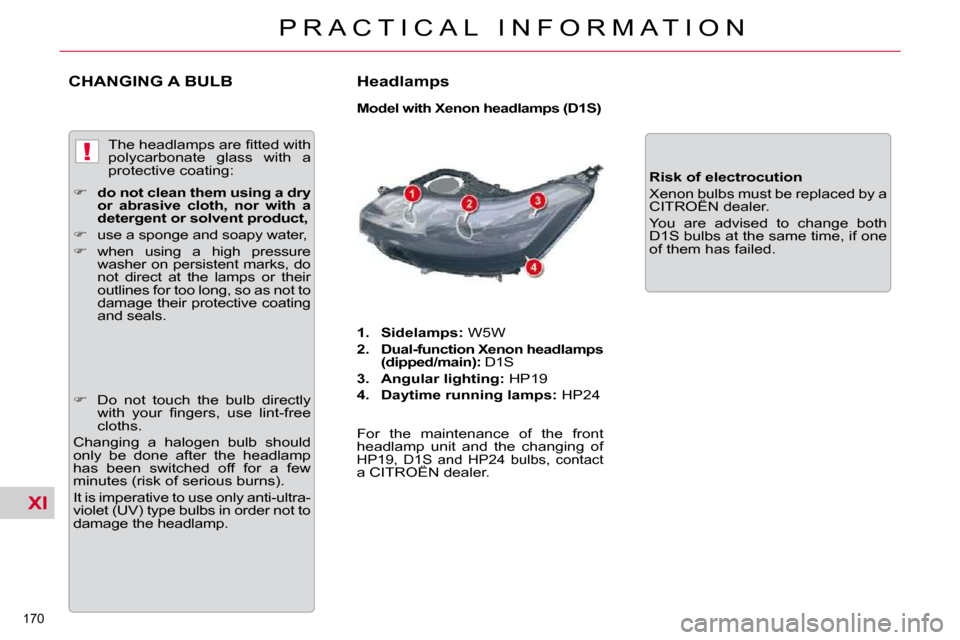

CHANGING A BULB Headlamps
Model with Xenon headlamps (D1S)
1. Sidelamps: W5W
2. Dual-function Xenon headlamps
(dipped/main): D1S
3. Angular lighting: HP19
4. Daytime running lamps: H P 2 4
F o r t h e m a i n t e n a n c e o f t h e f r o n t
h e a d l a m p u n i t a n d t h e c h a n g i n g o f
H P 1 9 , D 1 S a n d H P 2 4 b u l b s , c o n t a c t a C I T R O Ë N d e a l e r .
Risk of electrocution
X e n o n b u l b s m u s t b e r e p l a c e d b y a
C I T R O Ë N d e a l e r .
You are advised to change both
D 1 S b u l b s a t t h e s a m e t i m e , i f o n e
o f t h e m h a s f a i l e d .
T h e h e a d l a m p s a r e fi t t e d w i t h
p o l y c a r b o n a t e g l a s s w i t h a
p r o t e c t i v e c o a t i n g :
do not clean them using a dry
or abrasive cloth, nor with a
detergent or solvent product,
u s e a s p o n g e a n d s o a p y w a t e r ,
w h e n u s i n g a h i g h p r e s s u r e
w a s h e r o n p e r s i s t e n t m a r k s , d o
n o t d i r e c t a t t h e l a m p s o r t h e i r
o u t l i n e s f o r t o o l o n g , s o a s n o t t o
d a m a g e t h e i r p r o t e c t i v e c o a t i n g
a n d s e a l s .
D o n o t t o u c h t h e b u l b d i r e c t l y
w i t h y o u r fi n g e r s , u s e l i n t - f r e e
c l o t h s .
Changing a halogen bulb should
o n l y b e d o n e a f t e r t h e h e a d l a m p
has been switched off for a few
m i n u t e s ( r i s k o f s e r i o u s b u r n s ) .
I t i s i m p e r a t i v e t o u s e o n l y a n t i - u l t r a -
v i o l e t ( U V ) t y p e b u l b s i n o r d e r n o t t o
d a m a g e t h e h e a d l a m p .
Page 174 of 306
XI
171
P R A C T I C A L I N F O R M A T I O N

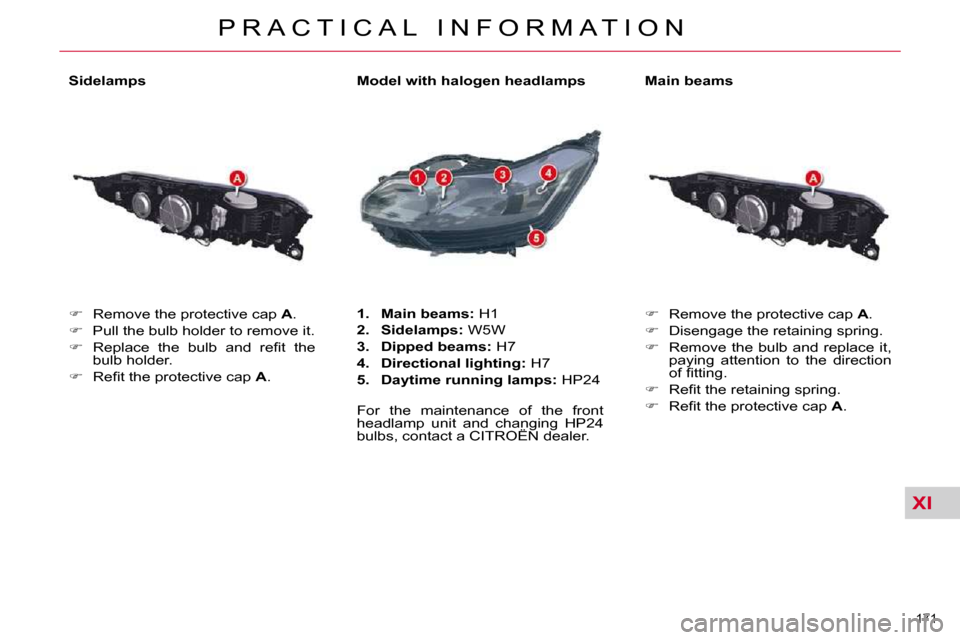

Main beams
R e m o v e t h e p r o t e c t i v e c a p A .
D i s e n g a g e t h e r e t a i n i n g s p r i n g .
R e m o v e t h e b u l b a n d r e p l a c e i t ,
p a y i n g a t t e n t i o n t o t h e d i r e c t i o n
o f fi t t i n g .
R e fi t t h e r e t a i n i n g s p r i n g .
R e fi t t h e p r o t e c t i v e c a p A .
Model with halogen headlamps
1. Main beams: H1
2. Sidelamps: W5W
3. Dipped beams: H7
4. Directional lighting: H7
5. Daytime running lamps: H P 2 4
F o r t h e m a i n t e n a n c e o f t h e f r o n t
h e a d l a m p u n i t a n d c h a n g i n g H P 2 4
b u l b s , c o n t a c t a C I T R O Ë N d e a l e r .
Sidelamps
R e m o v e t h e p r o t e c t i v e c a p A .
P u l l t h e b u l b h o l d e r t o r e m o v e i t .
R e p l a c e t h e b u l b a n d r e fi t t h e
b u l b h o l d e r .
R e fi t t h e p r o t e c t i v e c a p A .
Page 175 of 306
XI
1 7 2
P R A C T I C A L I N F O R M A T I O N

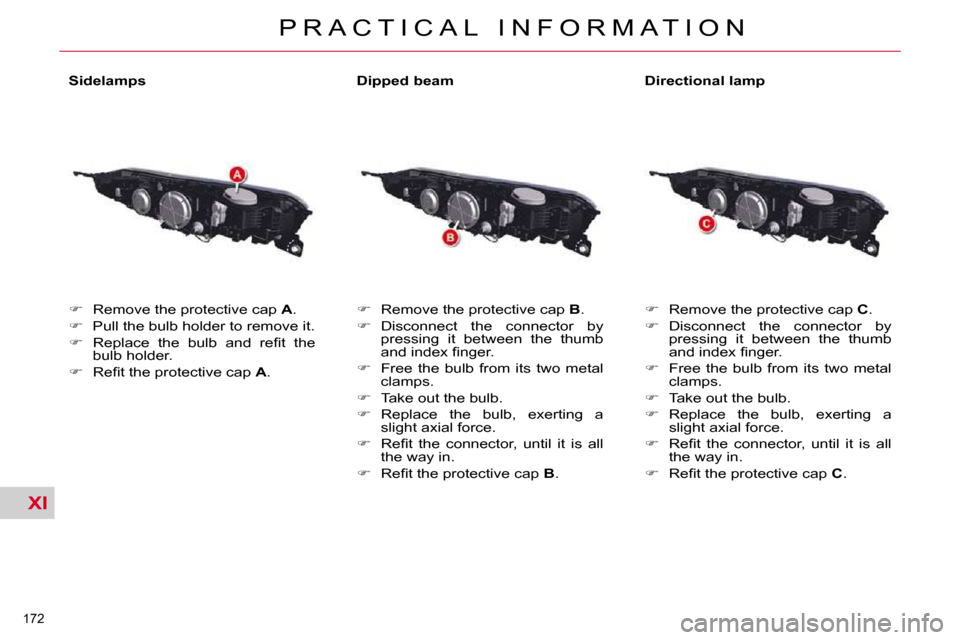

Sidelamps
R e m o v e t h e p r o t e c t i v e c a p A .
P u l l t h e b u l b h o l d e r t o r e m o v e i t .
R e p l a c e t h e b u l b a n d r e fi t t h e
b u l b h o l d e r .
R e fi t t h e p r o t e c t i v e c a p A . Dipped beam
R e m o v e t h e p r o t e c t i v e c a p B .
D i s c o n n e c t t h e c o n n e c t o r b y
p r e s s i n g i t b e t w e e n t h e t h u m b
a n d i n d e x fi n g e r .
F r e e t h e b u l b f r o m i t s t w o m e t a l
c l a m p s .
T a k e o u t t h e b u l b .
R e p l a c e t h e b u l b , e x e r t i n g a
s l i g h t a x i a l f o r c e .
R e fi t t h e c o n n e c t o r , u n t i l i t i s a l l
t h e w a y i n .
R e fi t t h e p r o t e c t i v e c a p B . Directional lamp
R e m o v e t h e p r o t e c t i v e c a p C .
D i s c o n n e c t t h e c o n n e c t o r b y
p r e s s i n g i t b e t w e e n t h e t h u m b
a n d i n d e x fi n g e r .
F r e e t h e b u l b f r o m i t s t w o m e t a l
c l a m p s .
T a k e o u t t h e b u l b .
R e p l a c e t h e b u l b , e x e r t i n g a
s l i g h t a x i a l f o r c e .
R e fi t t h e c o n n e c t o r , u n t i l i t i s a l l
t h e w a y i n .
R e fi t t h e p r o t e c t i v e c a p C .
Page 176 of 306
XI
173
P R A C T I C A L I N F O R M A T I O N

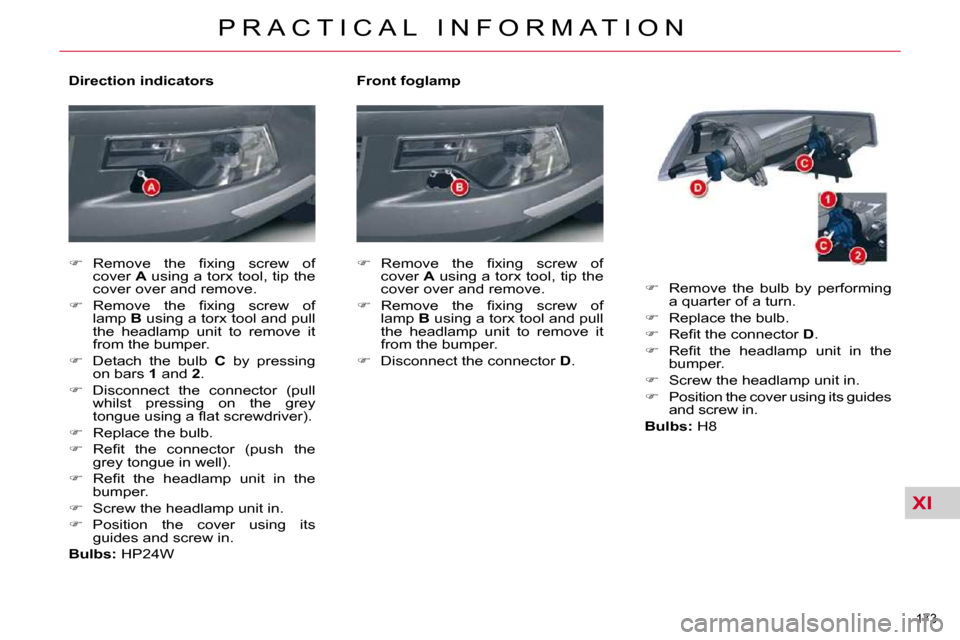

Front foglamp
R e m o v e t h e fi x i n g s c r e w o f
cover A u s i n g a t o r x t o o l , t i p t h e
c o v e r o v e r a n d r e m o v e .
R e m o v e t h e fi x i n g s c r e w o f
l a m p B u s i n g a t o r x t o o l a n d p u l l
t h e h e a d l a m p u n i t t o r e m o v e i t
f r o m t h e b u m p e r .
Disconnect the connector D .
R e m o v e t h e b u l b b y p e r f o r m i n g
a q u a r t e r o f a t u r n .
R e p l a c e t h e b u l b .
R e fi t t h e c o n n e c t o r D .
R e fi t t h e h e a d l a m p u n i t i n t h e
b u m p e r .
S c r e w t h e h e a d l a m p u n i t i n .
Position the cover using its guides
a n d s c r e w i n .
Bulbs: H 8
Direction indicators
R e m o v e t h e fi x i n g s c r e w o f
cover A u s i n g a t o r x t o o l , t i p t h e
c o v e r o v e r a n d r e m o v e .
R e m o v e t h e fi x i n g s c r e w o f
l a m p B u s i n g a t o r x t o o l a n d p u l l
t h e h e a d l a m p u n i t t o r e m o v e i t
f r o m t h e b u m p e r .
Detach the bulb C b y p r e s s i n g
on bars 1 and 2 .
D i s c o n n e c t t h e c o n n e c t o r ( p u l l
w h i l s t p r e s s i n g o n t h e g r e y
t o n g u e u s i n g a fl a t s c r e w d r i v e r ) .
R e p l a c e t h e b u l b .
R e fi t t h e c o n n e c t o r ( p u s h t h e
g r e y t o n g u e i n w e l l ) .
R e fi t t h e h e a d l a m p u n i t i n t h e
b u m p e r .
S c r e w t h e h e a d l a m p u n i t i n .
Position the cover using its
g u i d e s a n d s c r e w i n .
Bulbs: H P 2 4 W
Page 177 of 306
XI
174
P R A C T I C A L I N F O R M A T I O N
T h e s i d e r e p e a t e r i s s e a l e d .
I f t h e b u l b i s f a u l t y , r e p l a c e t h e s i d e
r e p e a t e r .
C o n s u l t a C I T R O Ë N d e a l e r .
Side repeaters
Rear lamps (Saloon)
I d e n t i f y t h e f a i l e d b u l b .
1. Stop lamps and sidelamps:
P 2 1 W / 5 W
2. Sidelamps: R5W
3. Reversing lamp: H 2 1 W
4. Foglamps: H 2 1 W
5. Direction indicators: P 2 1 W
O p e n t h e b o o t .
U s i n g a fl a t s c r e w d r i v e r , r e m o v e
t h e 3 c l i p s w h i c h fi x t h e t r i m i n
t h e l a m p a r e a .
P a r t i a l l y r e m o v e t h e t r i m F .
Disconnect the connector G .
Boot-mounted lamps
Detach the bulb holder H .
R e p l a c e t h e b u l b .
R e fi t t h e b u l b h o l d e r H .
R e fi t t h e c o n n e c t o r G .
R e p l a c e a n d fi x t h e t r i m F with its
c l i p s .
W h e n r e fi t t i n g , t a k e c a r e n o t t o
trap the electrical cables.
Page 178 of 306
XI
174
P R A C T I C A L I N F O R M A T I O N
T h e s i d e r e p e a t e r i s s e a l e d .
I f t h e b u l b i s f a u l t y , r e p l a c e t h e s i d e
r e p e a t e r .
C o n s u l t a C I T R O Ë N d e a l e r .
Side repeaters
Rear lamps (Saloon)
I d e n t i f y t h e f a i l e d b u l b .
1. Stop lamps and sidelamps:
P 2 1 W / 5 W
2. Sidelamps: R5W
3. Reversing lamp: H 2 1 W
4. Foglamps: H 2 1 W
5. Direction indicators: P 2 1 W
O p e n t h e b o o t .
U s i n g a fl a t s c r e w d r i v e r , r e m o v e
t h e 3 c l i p s w h i c h fi x t h e t r i m i n
t h e l a m p a r e a .
P a r t i a l l y r e m o v e t h e t r i m F .
Disconnect the connector G .
Boot-mounted lamps
Detach the bulb holder H .
R e p l a c e t h e b u l b .
R e fi t t h e b u l b h o l d e r H .
R e fi t t h e c o n n e c t o r G .
R e p l a c e a n d fi x t h e t r i m F with its
c l i p s .
W h e n r e fi t t i n g , t a k e c a r e n o t t o
trap the electrical cables.
Page 179 of 306
XI
175
P R A C T I C A L I N F O R M A T I O N

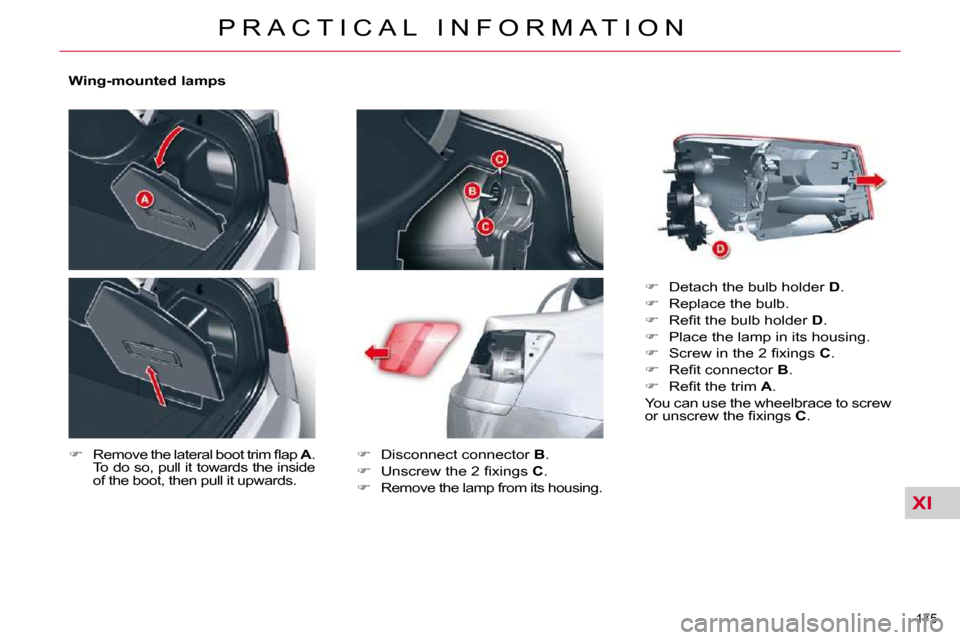

Wing-mounted lamps
R e m o v e t h e l a t e r a l b o o t t r i m fl a p A .
T o d o s o , p u l l i t t o w a r d s t h e i n s i d e
o f t h e b o o t , t h e n p u l l i t u p w a r d s .
Disconnect connector B .
U n s c r e w t h e 2 fi x i n g s C .
R e m o v e t h e l a m p f r o m i t s h o u s i n g .
Detach the bulb holder D .
R e p l a c e t h e b u l b .
R e fi t t h e b u l b h o l d e r D .
P l a c e t h e l a m p i n i t s h o u s i n g .
S c r e w i n t h e 2 fi x i n g s C .
R e fi t c o n n e c t o r B .
R e fi t t h e t r i m A .
You can use the wheelbrace to screw
o r u n s c r e w t h e fi x i n g s C .
Page 180 of 306
XI
176
P R A C T I C A L I N F O R M A T I O N
Boot-mounted lamps
O p e n t h e b o o t .
U s i n g a fl a t s c r e w d r i v e r , r e m o v e
t h e 3 c l i p s w h i c h fi x t h e t r i m i n
t h e l a m p a r e a .
P a r t i a l l y r e m o v e t h e t r i m F .
Disconnect the connector G .
Rear lamps (Tourer)
I d e n t i f y t h e f a i l e d b u l b .
1. Stop lamps and sidelamps:
P 2 1 W / 5 W
2. Sidelamps: R5W
3. Reversing lamp: H 2 1 W
4. Foglamps: H 2 1 W
5. Direction indicators: P 2 1 W
Detach the bulb holder H .
R e p l a c e t h e b u l b .
R e fi t t h e b u l b h o l d e r H .
R e fi t t h e c o n n e c t o r G .
R e p l a c e a n d fi x t h e t r i m F with its
c l i p s .
