CITROEN DS3 2011 Instructieboekjes (in Dutch)

179Onderhoud








Motorkap De motorkap biedt toegang tot de motorruimte, zodat u de verschillende niveaus kunt controleren.


Openen
)Open het linker voorportier. )Trek de hendel A
aan de onderzijde vanhet portierkader naar u toe.
)
Duw de veiligheidshaak B
naar links en tilde motorkap op.)Neem de motorkapsteun Cuit de houder en houd deze vast bij het met schuimrubber
beklede gedeelte. ) Bevestig de motorkapsteun in de uitsparingom de motorkap geopend te houden.
De plaats van de ontgrendelingshendel in het interieur zorgt ervoor dat demotorkap niet geopend kan worden alshet linker voorportier is gesloten.

Wees voorzichtig bij het losmakenvan de veiligheidshaak en de motorkapsteun als de motor warm is.
Schakel het Stop&Start-systeemaltijd uit als u handelingen onder de motorkap wilt uitvoeren, om letsel door het automatisch activeren van de STA R T- s t a n d t e v o o r ko m e n .

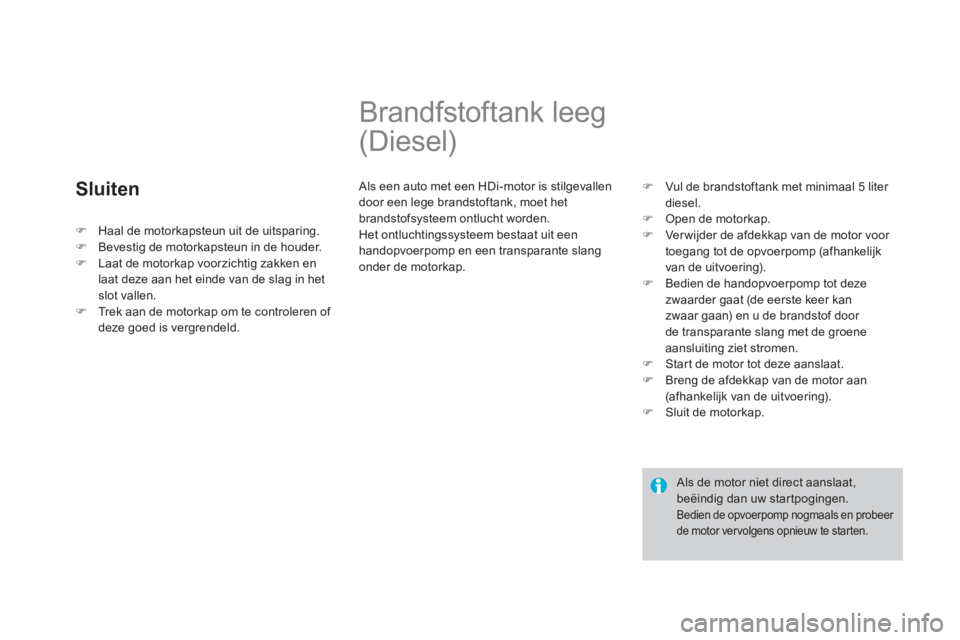

Sluiten








Brandfstoftank leeg
(Diesel)
Als een auto met een HDi-motor is stilgevallen
door een lege brandstoftank, moet hetbrandstofsysteem ontlucht worden.
Het ontluchtingssysteem bestaat uit een
handopvoerpomp en een transparante slang
onder de motorkap.
)Vul de brandstoftank met minimaal 5 liter diesel.)Open de motorkap. )Ver wijder de afdekkap van de motor voor
toegang tot de opvoerpomp (afhankelijk
van de uitvoering). )Bedien de handopvoerpomp tot deze
zwaarder gaat (de eerste keer kan
zwaar gaan) en u de brandstof door
de transparante slang met de groene aansluiting ziet stromen.)Start de motor tot deze aanslaat.)Breng de afdekkap van de motor aan (afhankelijk van de uitvoering). )Sluit de motorkap.
Als de motor niet direct aanslaat, beëindig dan uw star tpogingen. Bedien de opvoerpomp nogmaals en probeer de motor ver volgens opnieuw te starten.
)Haal de motorkapsteun uit de uitsparing.)Bevestig de motorkapsteun in de houder.)Laat de motorkap voorzichtig zakken enlaat deze aan het einde van de slag in het slot vallen.)Trek aan de motorkap om te controleren of deze goed is vergrendeld.

181Onderhoud

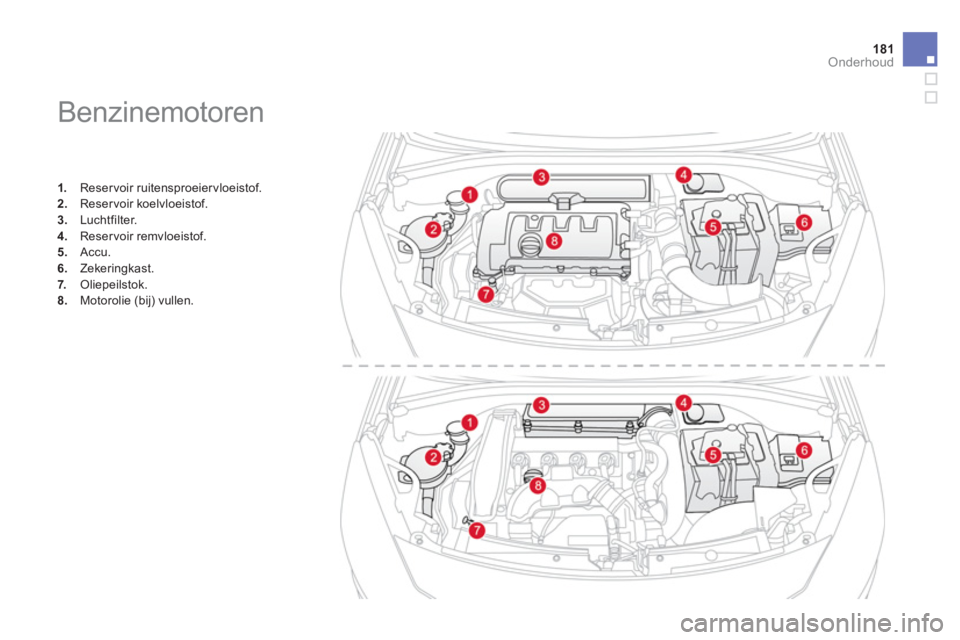

Benzinemotoren
1.
Reservoir ruitensproeiervloeistof. 2.Reservoir koelvloeistof. 3.Luchtfilter.
4.
Reservoir remvloeistof.
5. Accu .6.Zekeringkast.
7. Oliepeilstok.8.Motorolie (bij) vullen.

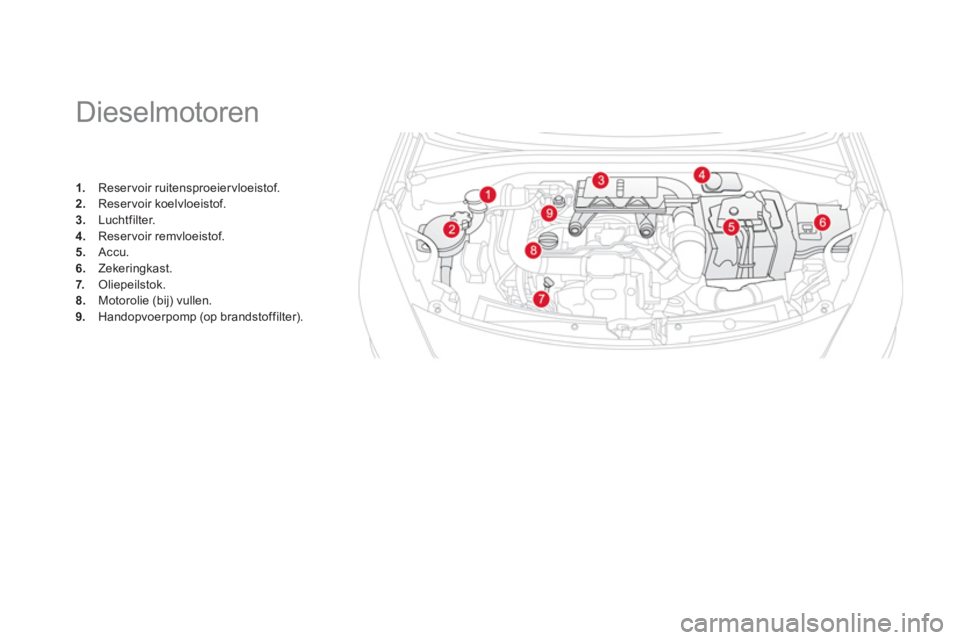

Dieselmotoren
1.
Reservoir ruitensproeiervloeistof.2.
Reservoir koelvloeistof.3.
Luchtfilter.
4.
Reservoir remvloeistof.5.
Accu .6.Zekeringkast.
7. Oliepeilstok. 8.Motorolie (bij) vullen. 9.
Handopvoerpomp (op brandstoffilter).

183Onderhoud

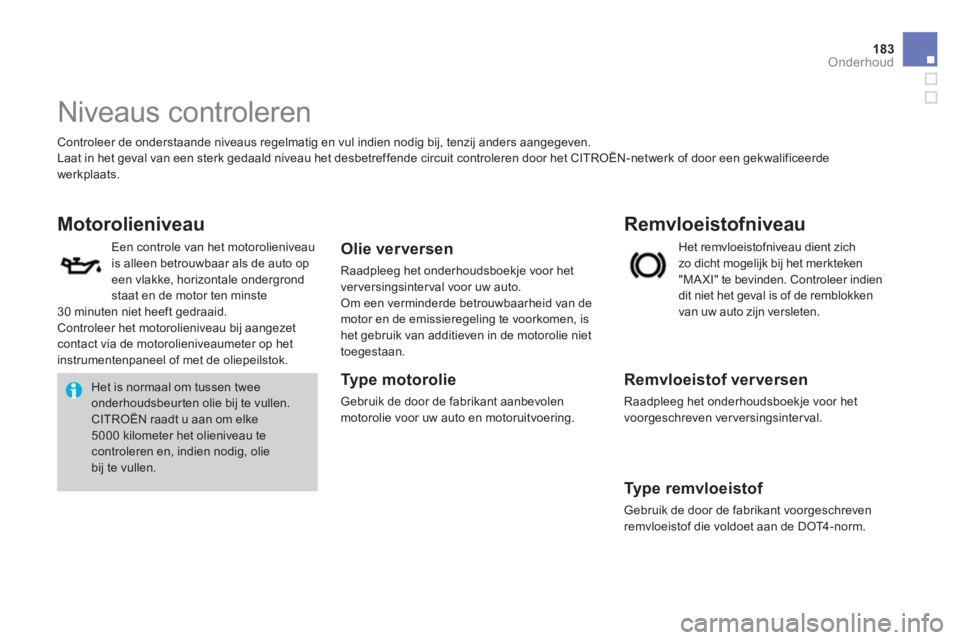

Niveaus controleren
Controleer de onderstaande niveaus regelmatig en vul indien nodig bij, tenzij anders aangegeven.
Laat in het
geval van een sterk gedaald niveau het desbetreffende circuit controleren door het CITROËN-netwerk of door een gekwalificeerde
werkplaats.

Motorolieniveau
Olie verversen
Raadpleeg het onderhoudsboekje voor het
ver versingsinterval voor uw auto.Om een verminderde betrouwbaarheid van de
motor en de emissieregeling te voorkomen, ishet gebruik van additieven in de motorolie niet
toegestaan.
Type motorolie
Gebruik de door de fabrikant aanbevolen
motorolie voor uw auto en motoruitvoering.



Remvloeistofniveau


Remvloeistof verversen

Raadpleeg het onderhoudsboekje voor het
voorgeschreven ver versingsinterval.

Type remvloeistof

Gebruik de door de fabrikant voorgeschreven
remvloeistof die voldoet aan de DOT4 - n o r m .
H
et remvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MA XI" te bevinden. Controleer indien
dit niet het
geval is of de remblokken
van uw auto zijn versleten. E
en controle van het motorolieniveauis alleen betrouwbaar als de auto op een vlakke, horizontale ondergrond staat en de motor ten minste30 minuten niet heeft gedraaid.
Controleer het motorolieniveau bij aangezet contact via de motorolieniveaumeter op het
instrumentenpaneel of met de oliepeilstok.
Het is normaal om tussen tweeonderhoudsbeurten olie bij te vullen. CITROËN raadt u aan om elke
5000 kilometer het olieniveau tecontroleren en, indien nodig, olie bij te vullen.

Koelvloeistof ver versen

De koelvloeistof behoeft niet te worden
ververst.

Type koelvloeistof
Gebruik de door de fabrikant voorgeschrevenkoelvloeistof.


Niveau ruitensproeiervloeistof


Type ruiten- en
koplampsproeiervloeistof
Voor een optimale reiniging en om hetbevriezen van de sproeiers te voorkomen, ishet (bij)vullen van het reser voir met water niet
toegestaan.




Pas tijdens werkzaamheden onder de motorkap op, want sommige delen van de motor kunnen erg warm worden (kans op brandwonden).

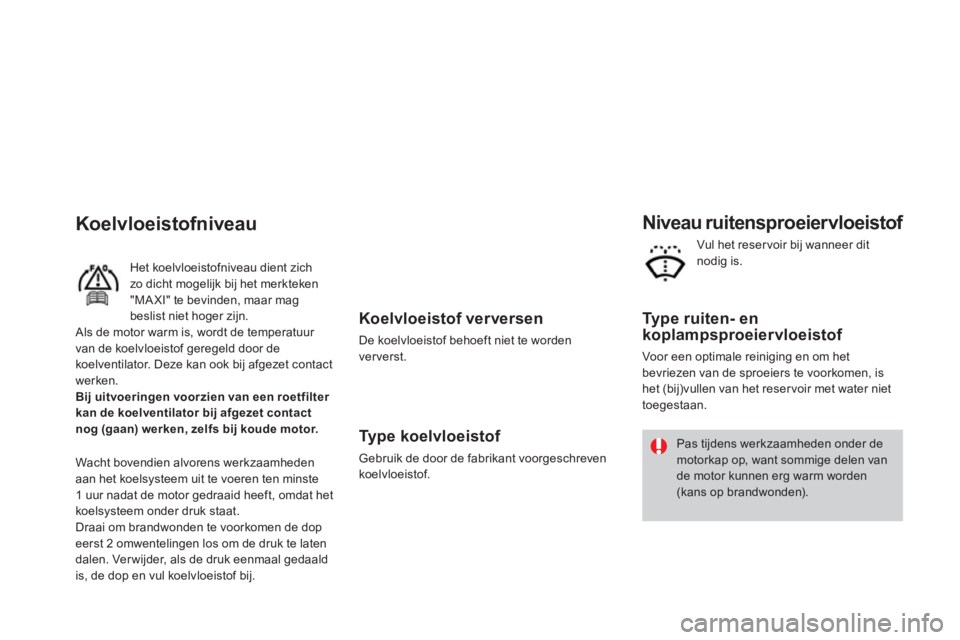

Koelvloeistofniveau
Vul het reser voir bij wanneer dit nodig is.
Het koelvloeistofniveau dient zichzo dicht mogelijk bij het merkteken "MAXI" te bevinden, maar mag beslist niet hoger zijn.
Als de motor warm is, wordt de temperatuur
van de koelvloeistof geregeld door de
koelventilator. Deze kan ook bij afgezet contact
werken.Bij uitvoeringen voorzien van een roetfilter kan de koelventilator bij afgezet contact
nog (gaan) werken, zelfs bij koude motor.
Wacht bovendien alvorens werkzaamhedenaan het koelsysteem uit te voeren ten minste
1 uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen de dop
eerst 2 omwentelingen los om de druk te laten
dalen. Verwijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeistof bij.

185
Onderhoud

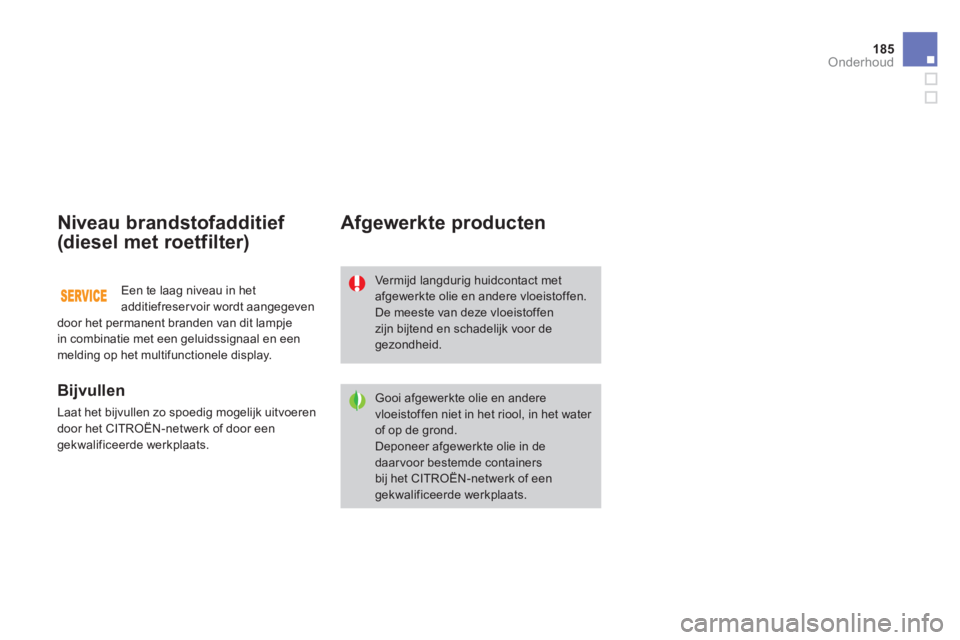

Niveau brandstofadditief
(diesel met roetfilter)

Bijvullen

Laat het bijvullen zo spoedig mogelijk uitvoeren
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.

Afgewerkte producten
Ver mijd langdurig huidcontact met afgewerkte olie en andere vloeistoffen.De meeste van deze vloeistoffenzijn bijtend en schadelijk voor degezondheid.
Gooi afgewerkte olie en anderevloeistoffen niet in het riool, in het water
of op de grond.Deponeer afgewerkte olie in de daarvoor bestemde containersbij het CITROËN-netwerk of een gekwalificeerde werkplaats. Een te laa
g niveau in het
additiefreservoir wordt aangegeven
door het permanent branden van dit lampje
in combinatie met een geluidssignaal en een melding op het multifunctionele display.

Controles
Accu
Luchtfilter en interieurfilter

Oliefilte
r Roetfilter
(diesel)
Raadpleeg, tenzij anders aangegeven, de bladzijden in het onderhoudsboekje die betrekking hebben op de motoruitvoering van uw auto voor het laten
controleren van bepaalde onderdelen volgens het onderhoudsschema van de constructeur.
Laat de controles eventueel uitvoeren door het CITROËN-netwerk of een gekwalificeerde werkplaats.
De accu is onderhoudsvri
j.
Niettemin is het raadzaam om
regelmatig te controleren of de
accupolen en -klemmen schoon zijn,
vooral bij warm weer en in de winter. Raadpleeg voordat u de accukabels losneemthet hoofdstuk "Praktische informatie"
voor meer informatie over de te nemen
voorzorgsmaatregelen. Laat de
filters periodiek ver vangen
volgens de in het onderhoudsboekjeaangegeven intervallen.
Als de omgeving (veel stof...) en
het gebruik (veel stadsverkeer...) daartoe
aanleiding geven, moeten de filters twee keer zo vaak worden vervangen
(zie
paragraaf "Motoren").
Een verstopt interieurfilter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Laat bij het olie ver versen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsboekje
voor het ver vangingsinterval. Deze sticker, die hoort bi
j het Stop & Start-systeem, geeft aan dat er een speciale 12 V
loodaccu is gebruikt die alleen losgekoppelden/of vervangen mag worden door het
CITROËN-netwerk of door een gekwalificeerde
werkplaats.Het negeren van deze aanwijzing kan ertoe leiden dat de accu vroegtijdig aan ver vangingtoe is. Als het roet
filter ver vuild is, wordt u hierop geattendeerd door het
tijdelijk branden van dit lampje in combinatie met een melding op het multifunctionele
display.
Ga om het roetfilter te regenereren, zodra de
omstandigheden het toelaten, met een snelheidvan minimaal 60 km/h rijden tot het lampje dooft.
Als het lampje blijft branden is het minimum
brandstofadditiefniveau bereikt: raadpleeg deparagraaf "Niveau brandstofadditief ".

Bij een nieuwe auto kunt u de eerste paar keer dat het roetfilter geregenereerd wordt een brandluchtruiken; dit is volkomen normaal. Als langdurig met zeer lage snelheidwordt gereden of de motor langdurigstationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen worden. Dit heeft geen invloed op deprestaties en heeft geen gevolgen voor het milieu.

187
Onderhoud

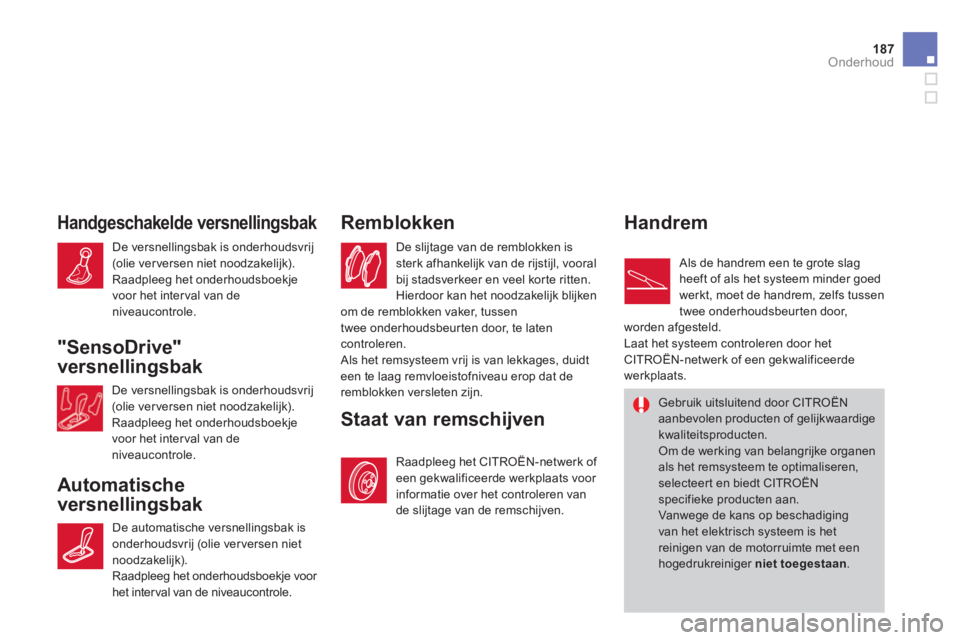

Handgeschakelde versnellingsbak
Automatische
versnellin
gsbak Remblokken
De slijtage van de remblokken is sterk afhankelijk van de rijstijl, vooral
bij stadsverkeer en veel kor te ritten.Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudsbeurten door, te laten controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat deremblokken versleten zijn. De versnellin
gsbak is onderhoudsvrij (olie ver versen niet noodzakelijk).
Raadpleeg het onderhoudsboekje
voor het interval van deniveaucontrole.
Staat van remschijven
Handrem

Als de handrem een te grote slag
heeft of als het systeem minder goed
werkt, moet de handrem, zelfs tussen
twee onderhoudsbeurten door,
worden afgesteld.
Laat het systeem controleren door hetCITROËN-netwerk of een gekwalificeerde
werkplaats.
Gebruik uitsluitend door CITROËNaanbevolen producten of gelijkwaardige
kwaliteitsproducten. Om de werking van belangrijke organen als het remsysteem te optimaliseren,selecteer t en biedt CITROËN specifieke producten aan. Vanwege de kans op beschadiging van het elektrisch systeem is hetreinigen van de motorruimte met eenhogedrukreiniger niet toegestaan.
De automatische versnellingsbak isonderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsboekje voor
het interval van de niveaucontrole. Raadplee
g het CITROËN-netwerk of een gekwalificeerde werkplaats voor
informatie over het controleren van
de slijtage van de remschijven.
"SensoDrive"
versnellin
gsbak
De versnellingsbak is onderhoudsvrij (olie ver versen niet noodzakelijk).
Raadpleeg het onderhoudsboekje
voor het interval van de
niveaucontrole.

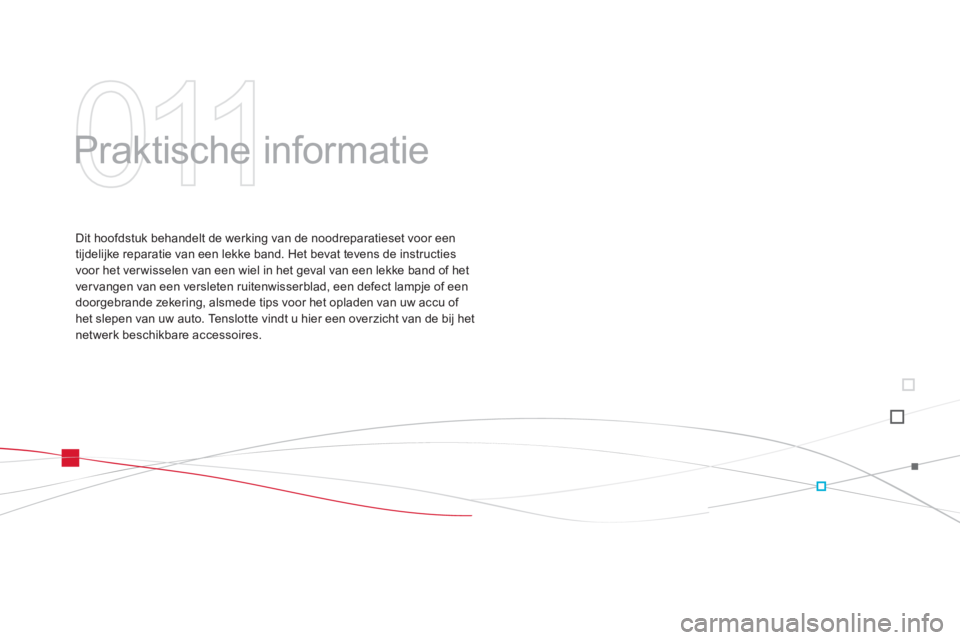

011
Praktische informatie
Dit hoofdstuk behandelt de werking van de noodreparatieset voor een
tijdelijke reparatie van een lekke band. Het bevat tevens de instructies
voor het ver wisselen van een wiel in het geval van een lekke band of het
ver vangen van een versleten ruitenwisserblad, een defect lampje of een
doorgebrande zekering, alsmede tips voor het opladen van uw accu of het slepen van uw auto. Tenslotte vindt u hier een overzicht van de bij het netwerk beschikbare accessoires.
