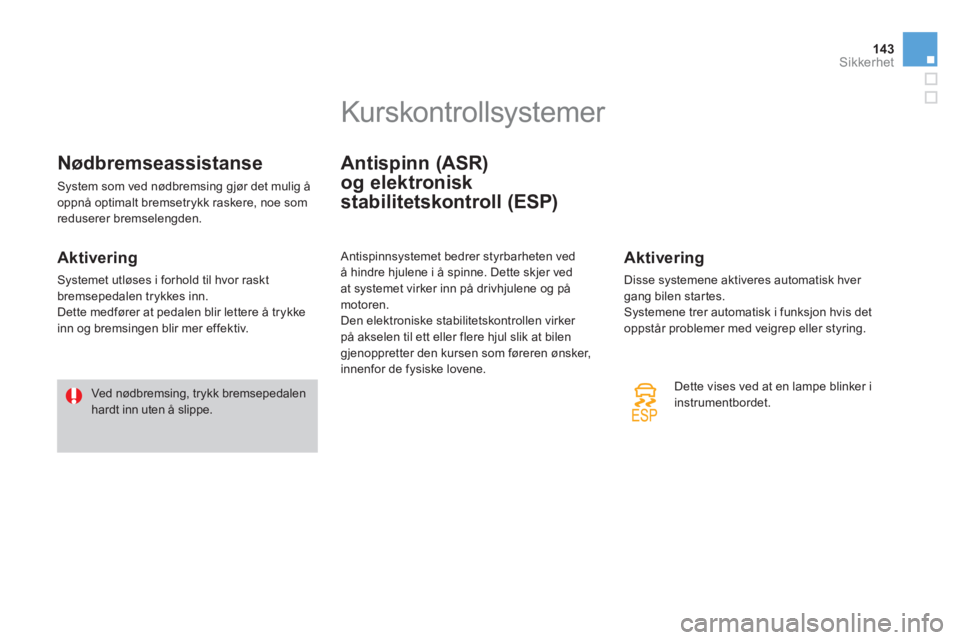

143Sikkerhet
Nødbremseassistanse
System som ved nødbremsing gjør det mulig å
oppnå optimalt bremsetrykk raskere, noe som
reduserer bremselen
gden.

Aktivering

Systemet utløses i forhold til hvor raskt
bremsepedalen trykkes inn.
Dette medfører at pedalen blir lettere å trykke
inn og bremsingen blir mer effektiv.
Ved nødbremsing, trykk bremsepedalen hardt inn uten å slippe.














Kurskontrollsystemer
Antispinn (ASR)
og elektronisk
stabilitetskontroll
(ESP)

Antispinnsystemet bedrer styrbarheten ved å hindre hjulene i å spinne. Dette skjer vedat systemet virker inn på drivhjulene og på
motoren.
Den elektroniske stabilitetskontrollen virker på akselen til ett eller flere hjul slik at bilengjenoppretter den kursen som føreren ønsker,innenfor de fysiske lovene.

Aktivering

Disse systemene aktiveres automatisk hver gang bilen star tes.
Systemene trer automatisk i funksjon hvis det oppstår problemer med veigrep eller styring.
Dette vises ved at en lampe blinker i
in
strumentbordet.

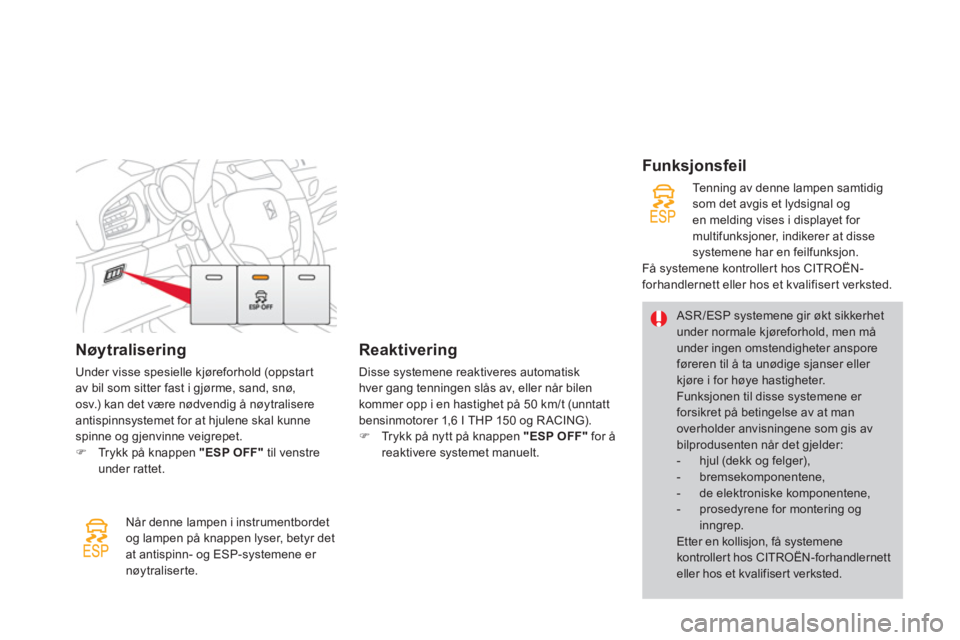

Nøytralisering
Under visse spesielle kjøreforhold (oppstart av bil som sitter fast i gjørme, sand, snø,
osv.) kan det være nødvendig å nøytralisere antispinnsystemet for at hjulene skal kunne
spinne og gjenvinne veigrepet. )Trykk på knappen "ESP OFF"
til venstreunder rattet.
NÃ¥r denne lampen i instrumentbordet
o
g lampen på knappen lyser, betyr det
at antispinn- og ESP-systemene er
nøytraliserte.


Reaktivering

Disse systemene reaktiveres automatisk
hver gang tenningen slås av, eller når bilenkommer opp i en hastighet på 50 km/t (unntatt bensinmotorer 1,6 I THP 150 og RACING).
) Trykk på nytt på knappen "ESP OFF"
for åreaktivere systemet manuelt.



Funksjonsfeil

ASR /ESP systemene gir økt sikkerhetunder normale kjøreforhold, men må under ingen omstendigheter anspore føreren til å ta unødige sjanser eller kjøre i for høye hastigheter.
Funksjonen til disse systemene er forsikret på betingelse av at man overholder anvisningene som gis av bilprodusenten når det gjelder:


- hjul (dekk og felger),

- bremsekomponentene,

- de elektroniske komponentene,

- prosedyrene for montering og inngrep.
Etter en kollisjon, få systemenekontrollert hos CITROËN-forhandlernett eller hos et kvalifisert verksted.
Tennin
g av denne lampen samtidig
som det avgis et lydsignal ogen melding vises i displayet for
multi
funksjoner, indikerer at disse
systemene har en feilfunksjon.
Få systemene kontrollert hos CITROËN-
forhandlernett eller hos et kvalifisert verksted.

153Sikkerhet

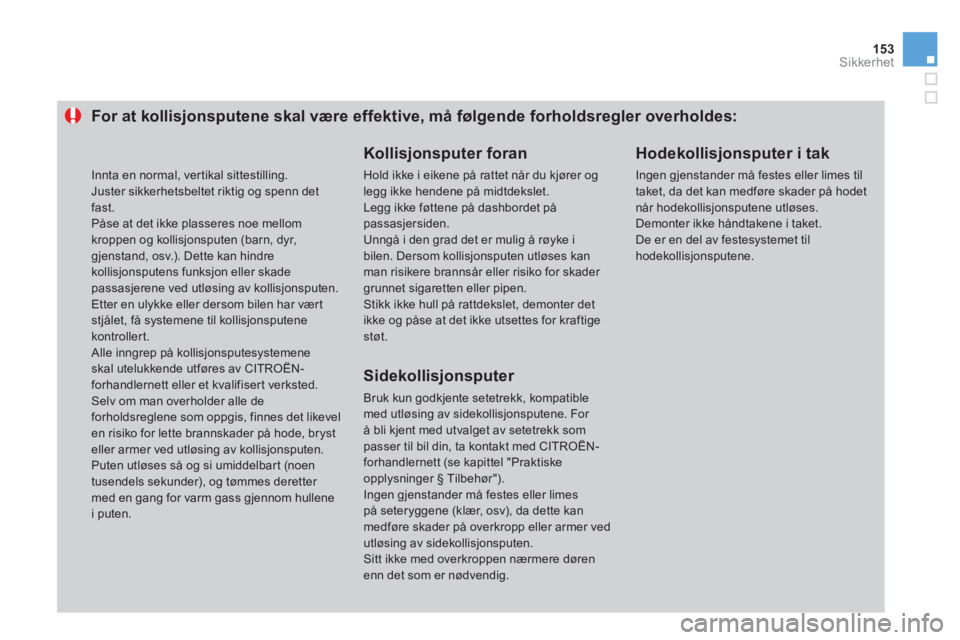

For at kollisjonsputene skal være effektive, må følgende forholdsregler overholdes:

Kollisjonsputer foran

Hold ikke i eikene på rattet når du kjører og legg ikke hendene på midtdekslet.
Legg ikke føttene på dashbordet påpassasjersiden.
Unngå i den grad det er mulig å røyke ibilen. Dersom kollisjonsputen utløses kan man risikere brannsår eller risiko for skader grunnet sigaretten eller pipen.
Stikk ikke hull på rattdekslet, demonter det ikke og påse at det ikke utsettes for kraftigestøt.



Sidekollisjonsputer

Bruk kun godkjente setetrekk, kompatiblemed utløsing av sidekollisjonsputene. For å bli kjent med utvalget av setetrekk som passer til bil din, ta kontakt med CITROËN-forhandlernett (se kapittel "Praktiske opplysninger § Tilbehør").
Ingen gjenstander må festes eller limespå seteryggene (klær, osv), da dette kan medføre skader på overkropp eller armer ved utløsing av sidekollisjonsputen.
Sitt ikke med overkroppen nærmere døren enn det som er nødvendig.
Hodekollisjonsputer i tak
Ingen gjenstander må festes eller limes tiltaket, da det kan medføre skader på hodetnår hodekollisjonsputene utløses.Demonter ikke håndtakene i taket. De er en del av festesystemet til hodekollisjonsputene.


Innta en normal, vertikal sittestilling.
Juster sikkerhetsbeltet riktig og spenn detfast.
Påse at det ikke plasseres noe mellom kroppen og kollisjonsputen (barn, dyr, gjenstand, osv.). Dette kan hindrekollisjonsputens funksjon eller skade passasjerene ved utløsing av kollisjonsputen.
Etter en ulykke eller dersom bilen har vært stjålet, få systemene til kollisjonsputene kontrollert. Alle inngrep på kollisjonsputesystemene skal utelukkende utføres av CITROËN-forhandlernett eller et kvalifisert verksted. Selv om man overholder alle de forholdsreglene som oppgis, finnes det likevel en risiko for lette brannskader på hode, brysteller armer ved utløsing av kollisjonsputen.Puten utløses så og si umiddelbart (noen tusendels sekunder), og tømmes deretter med en gang for varm gass gjennom hullenei puten.

171Kjøring

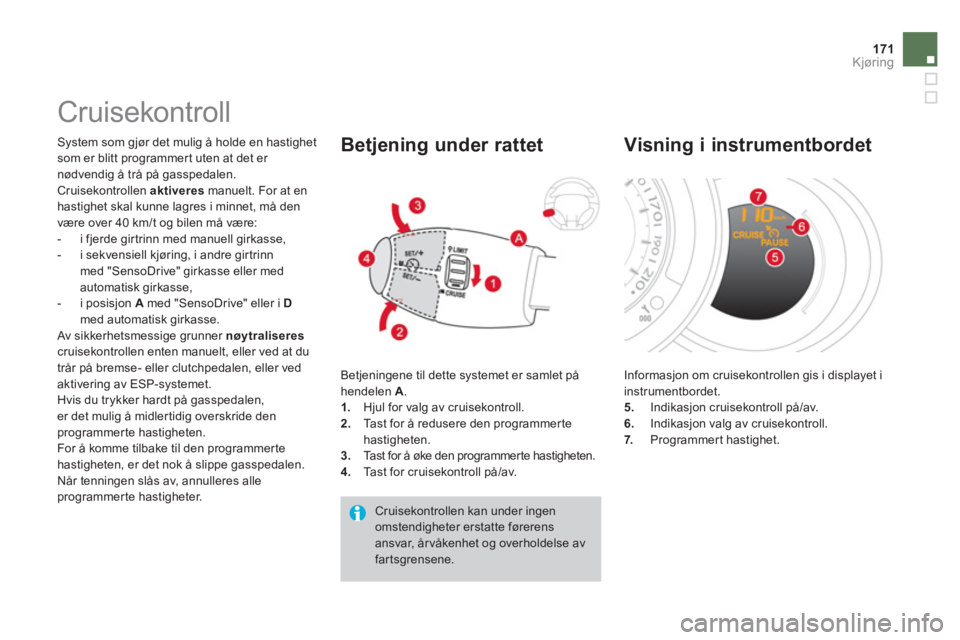

Cruisekontroll

System som gjør det mulig å holde en hastighet
som er blitt programmer t uten at det er nødvendig å trå på gasspedalen.
Cruisekontrollen aktiveresmanuelt. For at en hastighet skal kunne lagres i minnet, må den
være over 40 km/t og bilen må være:


- i
fjerde gir trinn med manuell girkasse,

- i sekvensiell kjøring, i andre girtrinnmed "SensoDrive" girkasse eller med automatisk girkasse,

- i posisjon A
med "SensoDrive" eller i Dmed automatisk girkasse.
Av sikkerhetsmessige grunner nøytraliserescruisekontrollen enten manuelt, eller ved at du
trår på bremse- eller clutchpedalen, eller ved
aktiverin
g av ESP-systemet.
Hvis du trykker hardt på gasspedalen, er det mulig å midler tidig overskride denprogrammerte hastigheten.
For å komme tilbake til den programmertehastigheten, er det nok å slippe gasspedalen.
Når tenningen slås av, annulleres alleprogrammerte hastigheter. Betjeningene til dette systemet er samlet på
hendelen A.
1.Hjul for valg av cruisekontroll.
2. Tast for å redusere den programmerte
hastigheten.3. Tast for å øke den programmerte hastigheten. 4.
Tast for cruisekontroll på/av.
Betjening under rattet
Cruisekontrollen kan under ingenomstendigheter erstatte førerens ansvar, årvåkenhet og overholdelse avfartsgrensene. In
formasjon om cruisekontrollen gis i displayet i
instrumentbordet.
5. Indikasjon cruisekontroll på/av.
6. Indikasjon valg av cruisekontroll.
7. Programmer t hastighet.
Visning i instrumentbordet

Programmering
Funksjonsfeil
I tilfelle funksjonsfeil, vil denne
lampen lyse i instrumentbordet
samtidig som det avgis et (kor t) pipesignal og en melding vises i displayet for multifunksjoner
når bilen settes i revers. Du kan aktivere eller nø
ytralisere systemet
via konfigurasjonsmenyen til displayet for multifunksjoner. Funksjonens tilstand lagres når
tennin
gen slås av.
For å nærmere detaljer om tilgang
ryggevarsleren i menyen, se avsnittet
"Konfigurasjon/Parametrering av bilen" som
korresponderer med displayet i avsnittet
"Display for multifunksjoner".
Dette systemet nøytraliseresautomatisk hvis du kjører med tilhenger eller hvis du monterer et sykkelstativ(bil utstyrt med tilhenger feste ogsykkelstativ anbefalt av CITROËN).
I dårlig vær eller om vinteren, kontroller at sensorene ikke er tildekket av søle,frost eller snø.

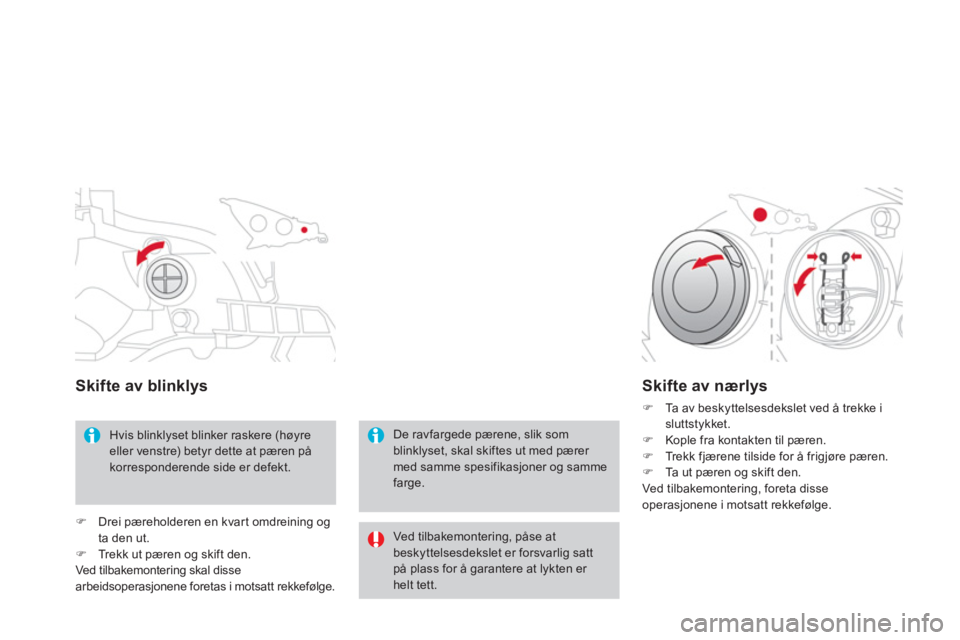

Skifte av blinklys
Ved tilbakemontering, påse at beskyttelsesdekslet er forsvarlig satt på plass for å garantere at lykten er helt tett.
De ravfargede pærene, slik som blinklyset, skal skiftes ut med pærer med samme spesifikasjoner og samme farge.
Hvis blinklyset blinker raskere (høyre eller venstre) betyr dette at pæren på korresponderende side er defekt.
)Drei pæreholderen en kvart omdreining og
ta den ut.)Trekk ut pæren og skift den. Ved tilbakemontering skal disse
arbeidsoperasjonene foretas i motsatt rekkefølge.
Skifte av nærlys
)Ta a v b e s kyttelsesdekslet ved å trekke i sluttstykket.)Kople fra kontakten til pæren. )Trekk fjærene tilside for å frigjøre pæren.)Ta ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.

207
Praktiske opplysninger
1.Bremselys/parklys (P21/5W).2.Parklys (P5W).3.Blinklys (PY21W ravfarget)
4.Tåkelys, venstre side (PR21W rød)Ryggelys, høyre side (P21W).
Baklys
Pærer med rav- eller rødfarge, slik som blinklysene eller tåkelysene, skalskiftes ut med pærer med identiske farger og spesifikasjoner.
Skifte lyspærer
)
Ã…pne bagasjerommet, )
Fjern dekslet i korresponderendesidebekledning, )
Løsne vingemutteren som fester lyspæren,)
Hekt av kontakten til lyset, )
Ta lyset forsiktig ut ved å trekke det utover,
)
Skill fra de fire tungestykkene og fjern pæreholderen, )
Drei lyspæren en kvar t omdreining og skiftden ut.
Ved tilbakemontering, gå frem i motsatt
rekkefølge.
Påse at lysenheten føres rett inn i sporene.

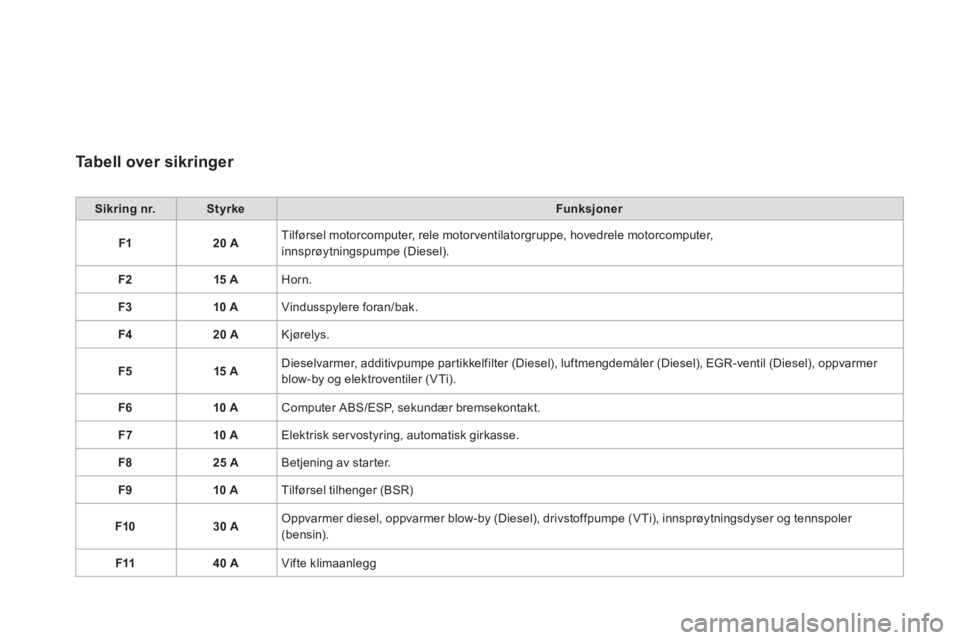

Ta b e l l o v e r s i k r i nger
Sikring nr.StyrkeFunksjoner
F
120 ATilførsel motorcomputer, rele motorventilatorgruppe, hovedrele motorcomputer,innsprøytningspumpe (Diesel).
F2 15
AHorn.
F
310 AVindusspylere foran/bak.
F420 AKjørelys.
F
515 ADieselvarmer, additivpumpe partikkelfilter (Diesel), luftmengdemåler (Diesel), EGR-ventil (Diesel), oppvarmer
blow-by og elektroventiler (VTi).
F
610 AComputer ABS/ESP, sekundær bremsekontakt.
F710 AElektrisk servostyring, automatisk girkasse.
F
825 ABetjening av star ter.
F9
10 ATilførsel tilhenger (BSR)
F10
30 AOppvarmer diesel, oppvarmer blow-by (Diesel), drivstoffpumpe (VTi), innsprøytningsdyser og tennspoler (bensin).
F1140 AVifte klimaanlegg

215
Praktiske opplysninger

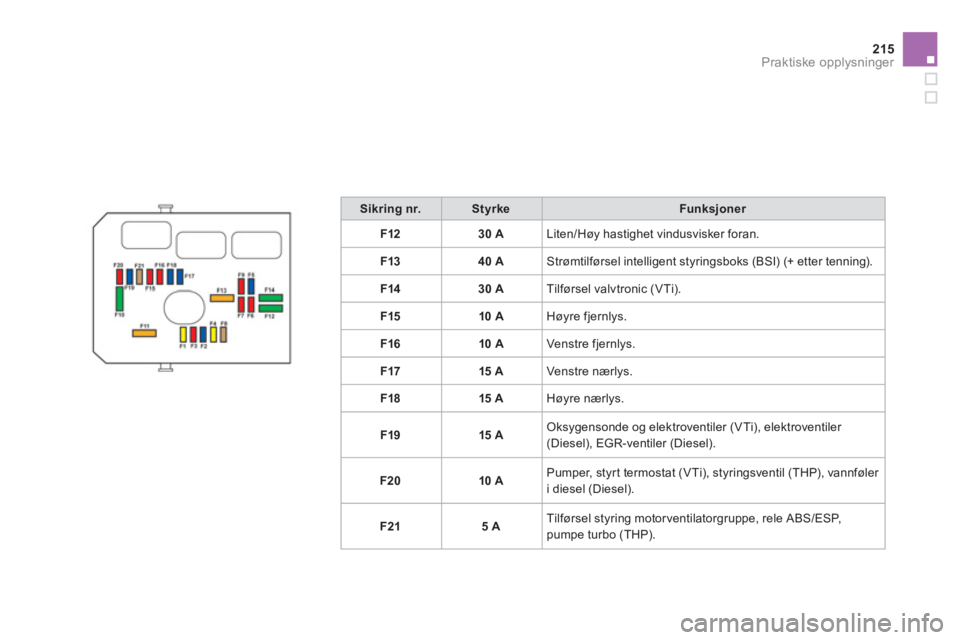

Sikring nr.StyrkeFunksjoner
F1230 ALiten/Høy hastighet vindusvisker foran.
F1
340 AStrømtilførsel intelligent styringsboks (BSI) (+ etter tenning).
F1
430 ATilførsel valvtronic (VTi).
F1
510 AHøyre fjernlys.
F1
610 AVenstre fjernlys.
F17 15 AVenstre nær l
ys.
F18 15 AHø
yre nærlys.
F1
915 AOksygensonde og elektroventiler (VTi), elektroventiler
(Diesel), EGR-ventiler (Diesel).
F20 10 APumper, st
yrt termostat (VTi), styringsventil (THP), vannføler i diesel (Diesel).
F2
15 ATilførsel styring motorventilatorgruppe, rele ABS/ESP, pumpe turbo (THP).

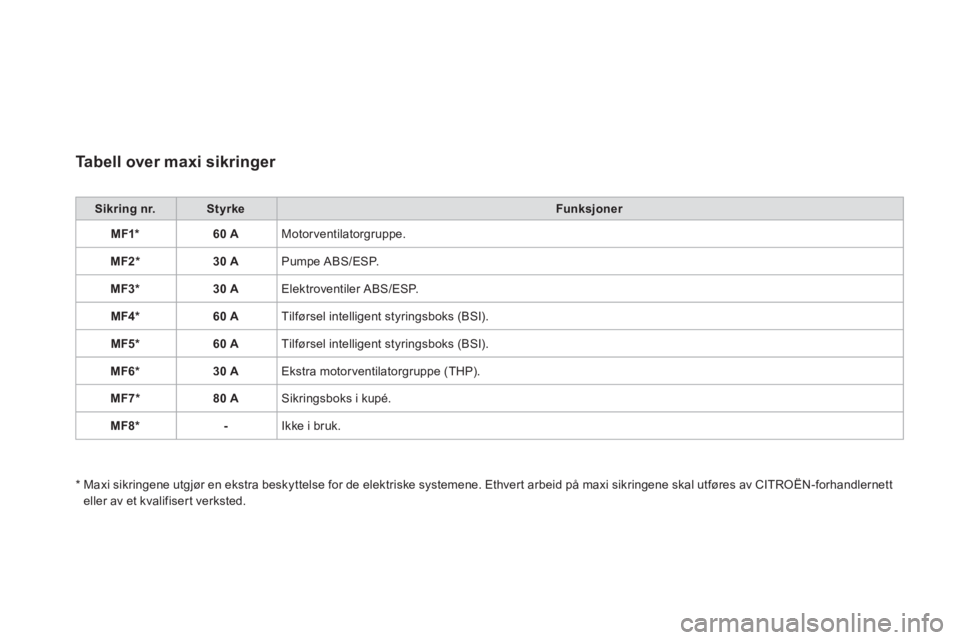

Tabell over maxi sikringer
Sikring nr.StyrkeFunksjoner
MF1*60 AMotorventilatorgruppe.
MF2 *30 APumpe ABS/ESP.
MF3
* 30 AElektroventiler ABS/ESP.
MF4*60 ATilførsel intelligent styringsboks (BSI).
MF5 * 60
ATilførsel intelligent styringsboks (BSI).
MF6 *30 AEkstra motorventilatorgruppe (THP).
MF7 *80 ASikringsboks i kupé.
MF
8 * -Ikke i bruk.
*
Maxi sikrin
gene utgjør en ekstra beskyttelse for de elektriske systemene. Ethver t arbeid på maxi sikringene skal utføres av CITROËN-forhandlernett eller av et kvalifisert verksted.
