209Praktiskā informācija

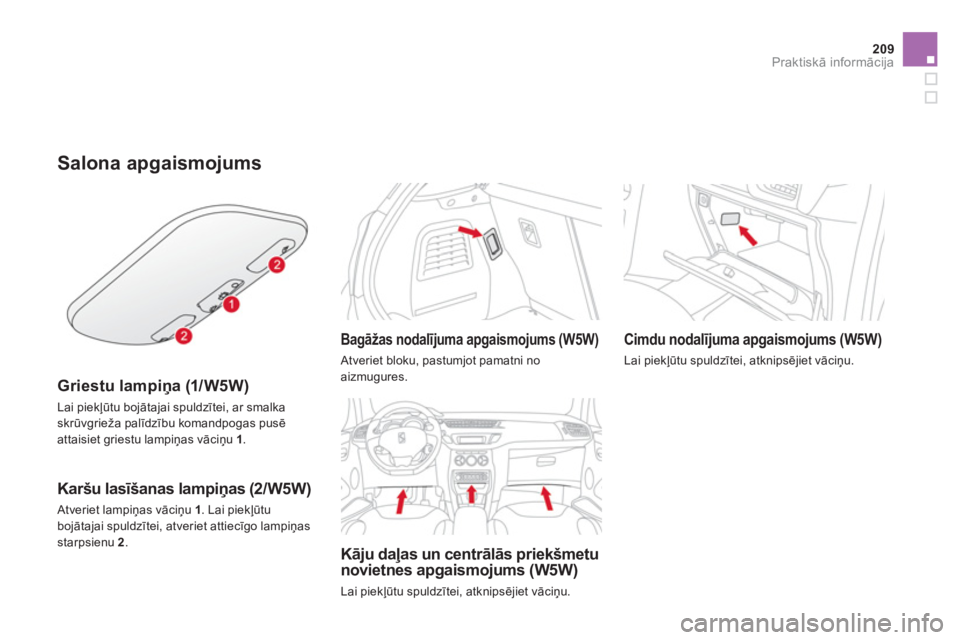

Salona apgaismojums


Griestu lampiņa (1/ W5W)
Lai piekļūtu bojātajai spuldzītei, ar smalkaskrūvgrieža palīdzību komandpogas pusē
attaisiet griestu lampiņas vāciņu 1.


Karšu lasīšanas lampiņas (2/W5W)
Atveriet lampiņas vāciņu 1. Lai piekļūtu
bojātajai spuldzītei, atveriet attiecīgo lampiņasstarpsienu 2.
Bagāžas nodalījuma apgaismojums (W5W)


Atveriet bloku, pastumjot pamatni no aizmugures.
Kāju daļas un centrālās priekšmetu
novietnes apgaismojums (W5W)
Lai piekļūtu spuldzītei, atknipsējiet vāciņu.


Cimdu nodalījuma apgaismojums (W5W)

Lai piekļūtu spuldzītei, atknipsējiet vāciņu.

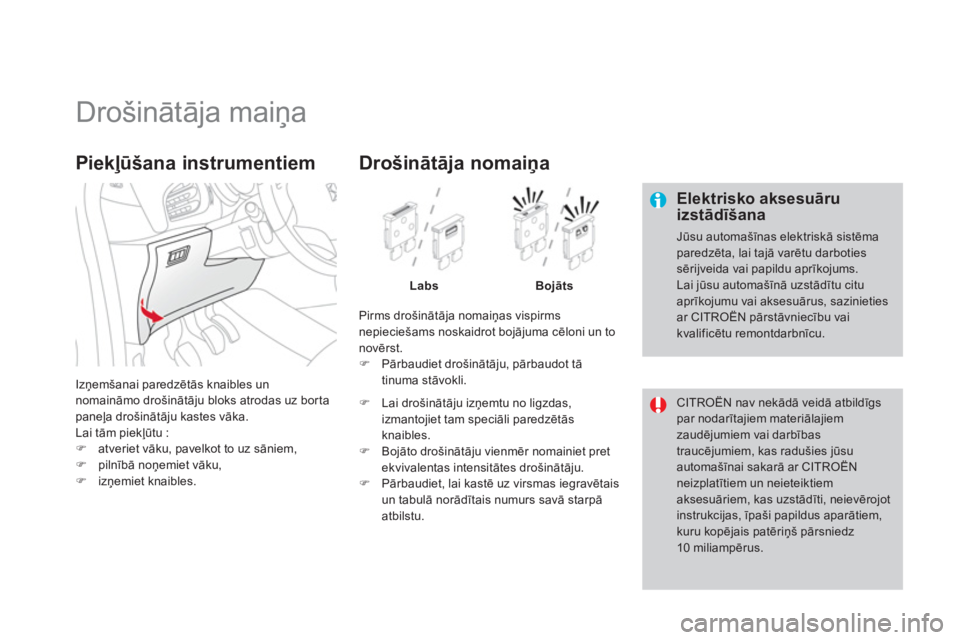

Drošinātāja maiņa

Elektrisko aksesuāruizstādīšana
Jūsu automašīnas elektriskā sistēmaparedzēta, lai tajā varētu darbotiessērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu cituaprīkojumu vai aksesuārus, sazinietiesar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.

CITROËN nav nekādā veidā atbildīgs par nodarītajiem materiālajiem
zaudējumiem vai darbībastraucējumiem, kas radušies jūsuautomašīnai sakarā ar CITROËNneizplatītiem un neieteiktiemaksesuāriem, kas uzstādīti, neievērojotinstrukcijas, īpaši papildus aparātiem,kuru kopējais patēriņš pārsniedz 10 miliampērus.
Izņemšanai paredzētās knaibles un
nomaināmo drošinātāju bloks atrodas uz bor tapaneļa drošinātāju kastes vāka.
Lai tām piekļūtu : )atveriet vāku, pavelkot to uz sāniem,)pilnībā noņemiet vāku, )izņemiet knaibles.

Piekļūšana instrumentiem

Pirms drošinātāja nomaiņas vispirms
nepieciešams noskaidrot bojājuma cēloni un to
novērst. ) Pārbaudiet drošinātāju, pārbaudot tā
tinuma stāvokli.


Drošinātāja nomaiņa
LabsBojāts
)
Lai drošinātāju izņemtu no ligzdas,izmantojiet tam speciāli paredzētāsknaibles.)
Bojāto drošinātāju vienmēr nomainiet pretekvivalentas intensitātes drošinātāju.)
Pārbaudiet, lai kastē uz virsmas iegravētaisun tabulā norādītais numurs savā starpā atbilstu.

211Praktiskā informācija

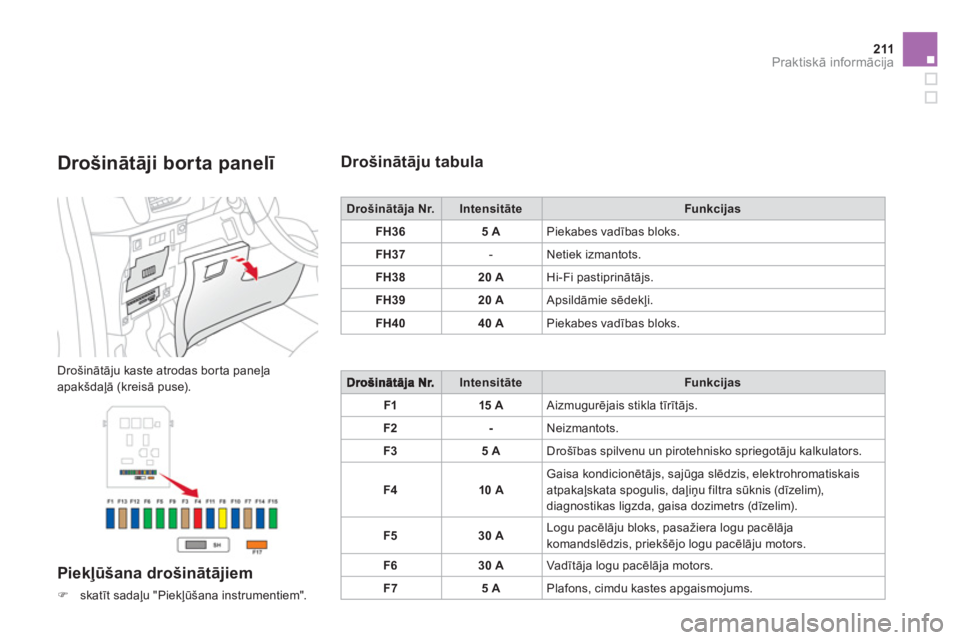

Drošinātāji borta panelī

Drošinātāju kaste atrodas bor ta paneļa
apakšdaļā (kreisā puse).


Piekļūšana drošinātājiem
)skatīt sadaļu "Piekļūšana instrumentiem".
Drošinātāju tabula
Drošinātāja Nr.IntensitāteFunkcijas
FH36
5 APiekabes vadības bloks.
FH3
7-Netiek izmantots.
FH3
820AHi-Fi pastiprinātājs.
FH39
20 A Apsildāmie sēdekļi.
FH4
040 APiekabes vadības bloks.
IntensitāteFunkcijas
F115 A
Aizmugurējais stikla tīrītājs.
F2
-Neizmantots.
F3
5 ADrošības spilvenu un pirotehnisko spriegotāju kalkulators.
F
410 AGaisa kondicionētājs, sajūga slēdzis, elektrohromatiskaisatpakaļskata spogulis, daļiņu filtra sūknis (dīzelim),
diagnostikas ligzda, gaisa dozimetrs (dīzelim).
F530 ALogu pacēlāju bloks, pasažiera logu pacēlāja komandslēdzis, priekšējo logu pacēlāju motors.
F
630 AVadītāja logu pacēlāja motors.
F7
5 APlafons, cimdu kastes apgaismojums.

Drošinātāja Nr.IntensitāteFunkcijas
F
820 A Daudzfunkciju ekrāns, auto magnetola, radio navigācija,
signalizācijas kalkulators, signalizācijas sirēna.
F
930 A
12 V kontaktligzda, pārnēsājamās navigācijas korpusa barošana.
F1
015 A
Komandpogas uz stūres.
F1
115 A Pretaizdzīšanas ierīce, diagnostikas ligzda, automātiskās
pārnesumu kārbas kalkulators.
F12 15 A
Lietus
/gaismas sensors, piekabes vadības bloks.
F1
35 A Galvenais stop slēdzis, motora vadības bloks.
F14 15 A Novietošanas palī
gierīces kalkulators, drošības spilvenu kalkulators, mērinstrumentu panelis, automātiskais gaisakondicionētājs, USB Box, Hi-Fi pastiprinātājs.
F1
530 A Centrālās slēdzenes aizslēgšanās.
F1
6- Netiek izmantots.
F1740 A Aizmugurēj
— loga un ārējo atpakaļskata spoguļu atkausēšana.
S
H- Shunt PARC.

213Praktiskā informācija

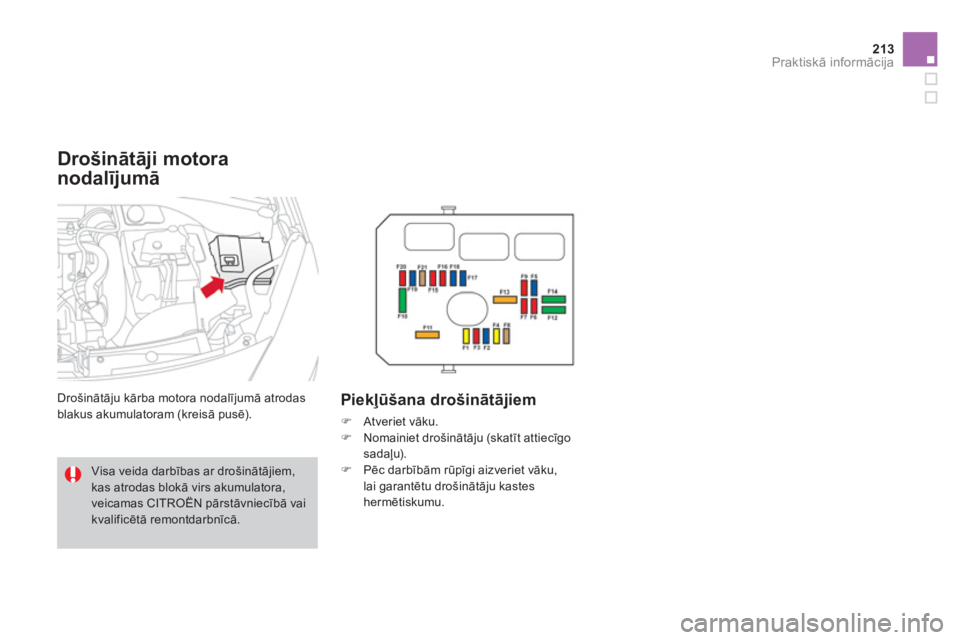

Drošinātāji motora
nodalī
jumā

Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram (kreisā pusē). Piekļūšana drošinātājiem
)
Atveriet vāku.
)
Nomainiet drošinātāju (skatīt attiecīgo sadaļu). )
Pēc darbībām rūpīgi aizveriet vāku, lai garantētu drošinātāju kasteshermētiskumu.

Visa veida darbības ar drošinātājiem,kas atrodas blokā virs akumulatora,veicamas CITROËN pārstāvniecībā vaikvalificētā remontdarbnīcā.

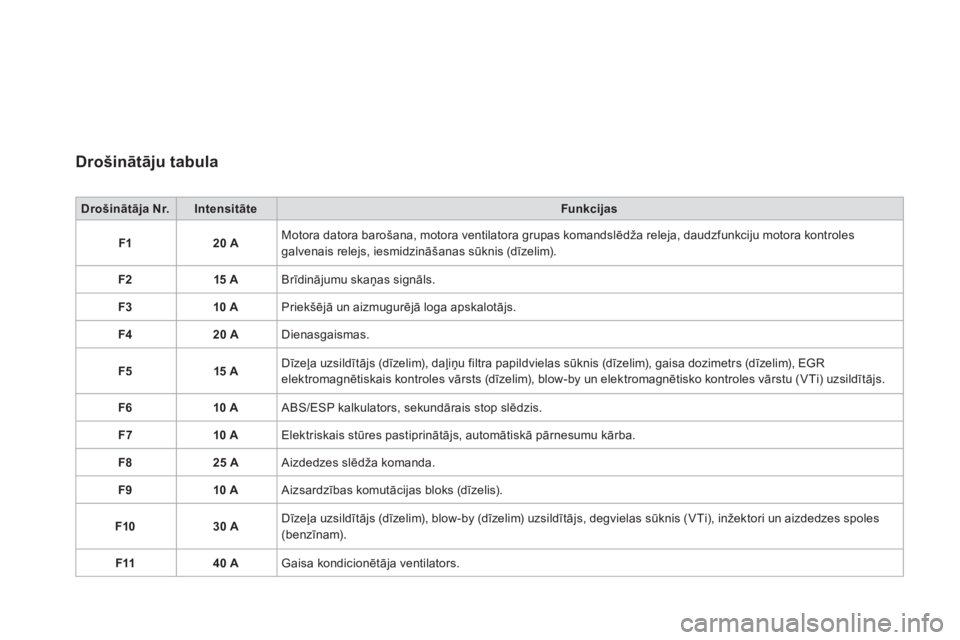

Drošinātāju tabula
Drošinātāja Nr.IntensitāteFunkcijas
F120 AMotora datora barošana, motora ventilatora grupas komandslēdža releja, daudzfunkciju motora kontroles
galvenais relejs, iesmidzināšanas sūknis (dīzelim).
F2 15
ABrīdinājumu skaņas signāls .
F
310 APriekšēj
— un aizmugurēj
— loga apskalotājs.
F420 ADienasgaismas.
F
515 ADīzeļa uzsildītājs (dīzelim), daļiņu filtra papildvielas sūknis (dīzelim), gaisa dozimetrs (dīzelim), EGRelektromagnētiskais kontroles vārsts (dīzelim), blow-by un elektromagnētisko kontroles vārstu (VTi) uzsildītājs.
F
610 A ABS/ESP kalkulators, sekundārais stop slēdzis.
F710 AElektriskais stūres pastiprinātājs, automātiskā pārnesumu kārba.
F
825 A Aizdedzes slēdža komanda.
F9
10 A Aizsardzības komutācijas bloks (dīzelis).
F10
30 ADīzeļa uzsildītājs (dīzelim), blow-by (dīzelim) uzsildītājs, degvielas sūknis (VTi), inžektori un aizdedzes spoles(benzīnam).
F1140 AGaisa kondicionētāja ventilators.

215
Praktiskā informācija

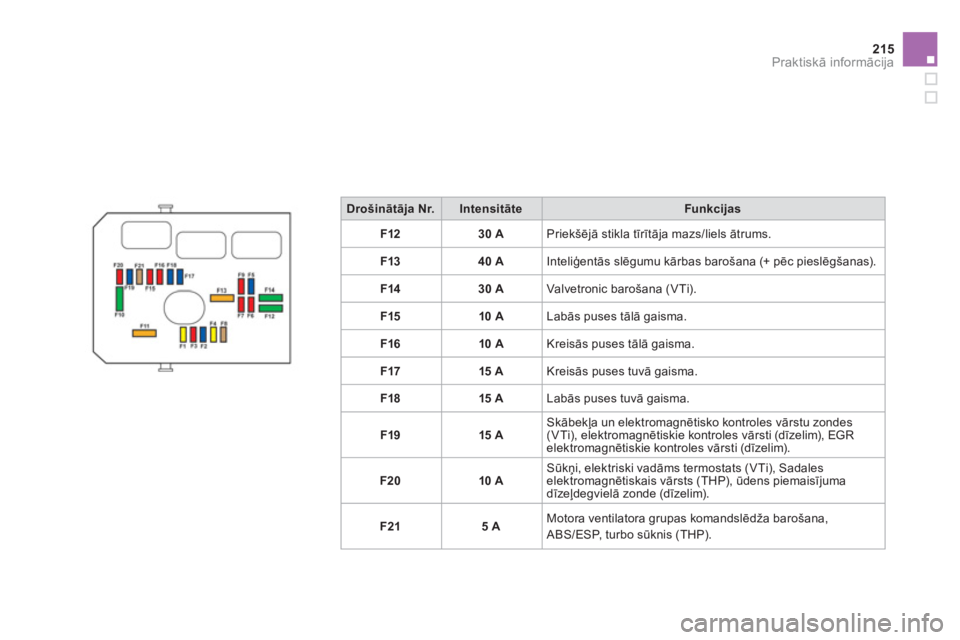

Drošinātāja Nr.IntensitāteFunkcijas
F1230 APriekšēj
— stikla tīrītāja mazs/liels ātrums.
F1
340 AInteliģentās slēgumu kārbas barošana (+ pēc pieslēgšanas).
F1
430 AValvetronic barošana (VTi).
F1
510 ALabās puses tāl
— gaisma.
F1
610 AKreisās puses tāl
— gaisma.
F17 15 AKreisās puses tuvā
gaisma.
F18 15 ALabās puses tuvā
gaisma.
F1
915 ASkābekļa un elektromagnētisko kontroles vārstu zondes(VTi), elektromagnētiskie kontroles vārsti (dīzelim), EGR
elektromagnētiskie kontroles vārsti (dīzelim).
F20 10 ASūkņi, elektriski vadāms termostats
(VTi), Sadales
elektromagnētiskais vārsts (THP), ūdens piemaisījuma
dīzeļdegvielā zonde (dīzelim).
F2
15 AMotora ventilatora grupas komandslēdža barošana,
ABS/ESP, turbo sūknis (THP).

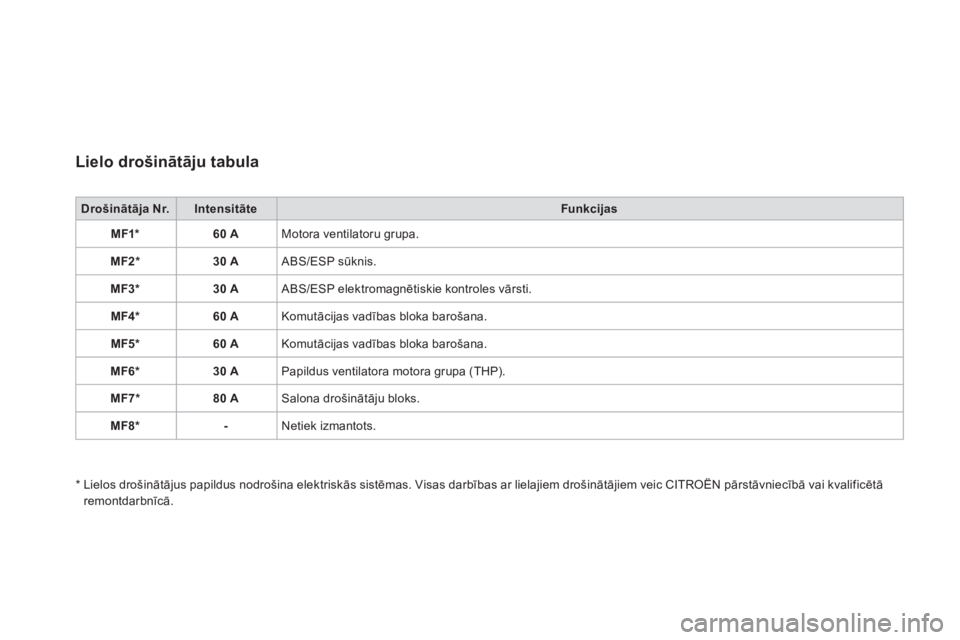

Lielo drošinātāju tabula
Drošinātāja Nr.IntensitāteFunkcijas
MF1*60 AMotora ventilatoru grupa.
MF2 *30 A ABS/ESP sūknis.
MF3
* 30 A ABS/ESP elektromagnētiskie kontroles vārsti.
MF4*60 AKomutācijas vadības bloka barošana.
MF5 * 60
AKomutācijas vadības bloka barošana.
MF6 *30 APapildus ventilatora motora grupa (THP).
MF7 *80 ASalona drošinātāju bloks.
MF
8 * -Netiek izmantots.
*

Lielos drošinātā
jus papildus nodrošina elektriskās sistēmas. Visas darbības ar lielajiem drošinātājiem veic CITROËN pārstāvniecībā vai kvalificētāremontdarbnīcā.

217Praktiskā informācija

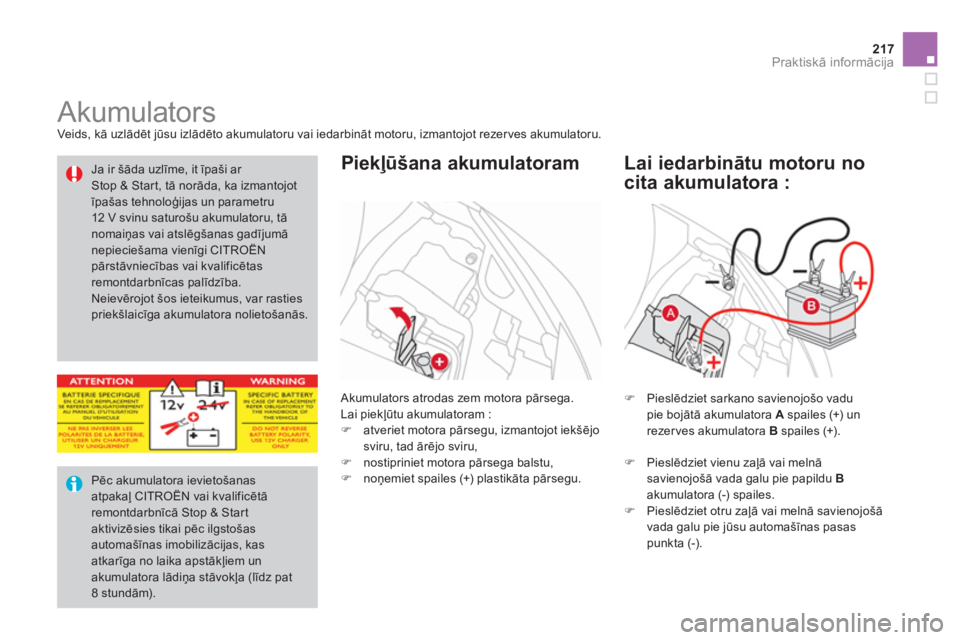

Akumulators Veids, kā uzlādt jūsu izlādto akumulatoru vai iedarbināt motoru, izmantojot rezerves akumulatoru.

Akumulators atrodas zem motora pārsega. Lai piekļūtu akumulatoram :
)
atveriet motora pārsegu, izmantojot iekšējo sviru, tad ārējo sviru,)
nostipriniet motora pārsega balstu, )
noņemiet spailes (+) plastikāta pārsegu.



Piekļūšana akumulatoram
)
Pieslēdziet sarkano savienojošo vadupie bojātā akumulatora A
spailes (+) un
r
ezerves akumulatora B spailes (+).


Lai iedarbinātu motoru no
cita akumulatora :


Pēc akumulatora ievietošanasatpakaļ CITROËN vai kvalificētā remontdarbnīcā Stop & Star t aktivizēsies tikai pēc ilgstošasautomašīnas imobilizācijas, kasatkarīga no laika apstākļiem unakumulatora lādiņa stāvokļa (līdz pat
8 stundām).






Ja ir šāda uzlīme, it īpaši ar Stop & Star t, tā norāda, ka izmantojot īpa

)Iedarbiniet bojāto automašīnu. )Ieslēdziet bojātās automašīnas aizdedzi uniedarbiniet motoru.)Pagaidiet, līdz motors sāk strādāt
vienmērīgi, un atvienojiet vadus.

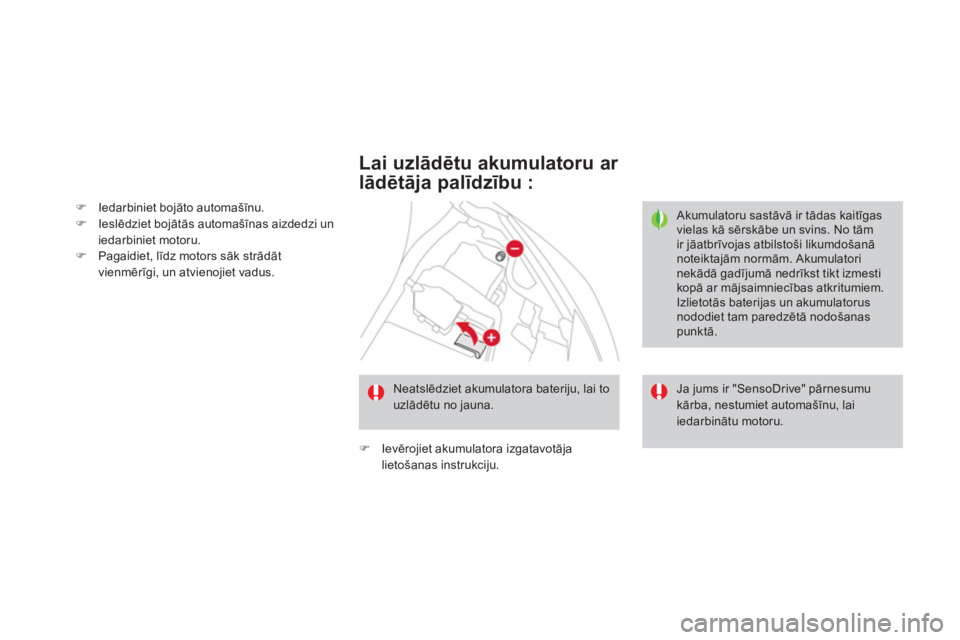

Lai uzlādtu akumulatoru ar
lādētā
ja palīdzību :

Akumulatoru sastāvā ir tādas kaitīgas vielas kā sērskābe un svins. No tāmir jāatbrīvojas atbilstoši likumdošanānoteiktajām normām. Akumulatorinekādā gadījumā nedrīkst tikt izmesti kopā ar mājsaimniecības atkritumiem.
Izlietotās baterijas un akumulatorusnododiet tam paredzētā nodošanaspunktā.
)
Ievērojiet akumulatora izgatavotājalietošanas instrukciju.
Neatslēdziet akumulatora bateriju, lai to uzlādtu no jauna.

Ja jums ir "SensoDrive" pārnesumu kārba, nestumiet automašīnu, laiiedarbinātu motoru.
