009
Conduite
Retrouvez dans ce chapitre le frein de stationnement, la boîte de vitesses manuelle ou SensoDrive ou automatique, l’indicateur de changement de rapport et le Stop & Start pour réduire votre consommation de carburant,
le limiteur de vitesse pour ne pas dépasser une vitesse programmée, le régulateur de vitesse pour maintenir une vitesse programmée, l’aide au stationnement arrière pour détecter des obstacles.

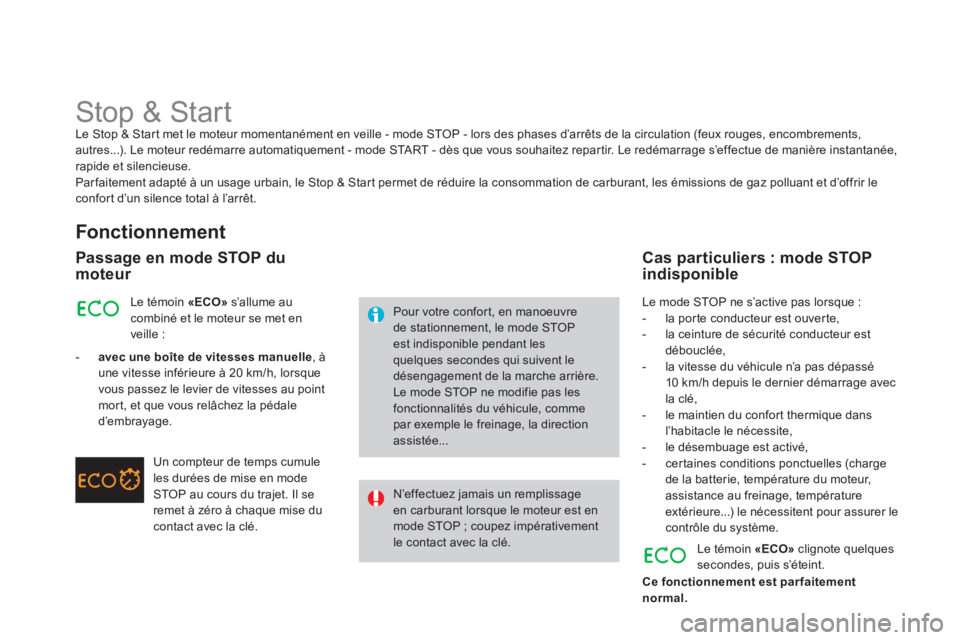

Stop & Start Le Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d’arrêts de la circulation (feux rouges, encombrements, autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s’effectue de manière instantanée,
rapide et silencieuse.
Parfaitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et d’offrir leconfort d’un silence total à l’arrêt.
Fonctionnement
Passage en mode STOP dumoteur
Pour votre confort, en manoeuvrede stationnement, le mode STOPest indisponible pendant les quelques secondes qui suivent le désengagement de la marche arrière.Le mode STOP ne modifie pas les fonctionnalités du véhicule, comme par exemple le freinage, la direction assistée...
N’effectuez jamais un remplissageen carburant lorsque le moteur est en mode STOP ; coupez impérativement le contact avec la clé. L
e témoin «ECO»
s’allume au combiné et le moteur se met en
veille :
- avec une boîte de vitesses manuelle, àune vitesse inférieure à 20 km/h, lorsque
vous passez le levier de vitesses au point
mort, et que vous relâchez la pédale
d’embrayage.
Un compteur de temps cumule
l
es durées de mise en modeSTOP au cours du trajet. Il se
remet à zéro à chaque mise du
contact avec la clé. Le mode STOP ne s’active pas lorsque :


-
la por te conducteur est ouver te,

- la ceinture de sécurité conducteur est
débouclée,

- la vitesse du véhicule n
’a pas dépassé
10 km/h depuis le dernier démarrage avec
la clé,

- le maintien du confor t thermique dans
l
’habitacle le nécessite,
- le désembuage est activé,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, températureextérieure...) le nécessitent pour assurer lecontrôle du système.


Cas particuliers : mode STOPindisponible

Le témoin «ECO»clignote quelques
secondes, puis s’éteint.
Ce fonctionnement est parfaitement
normal
.

167
Conduite

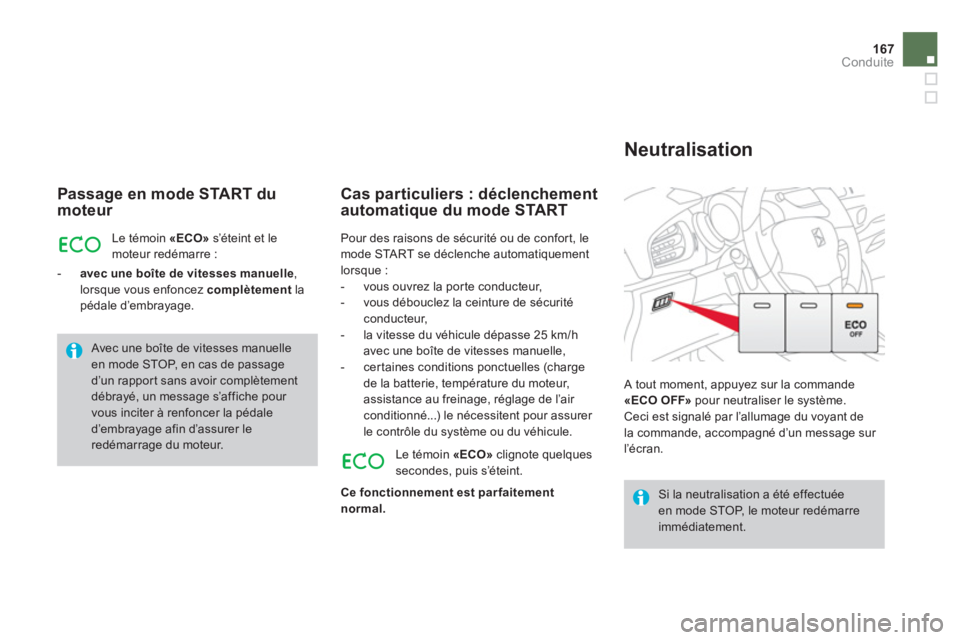

Passage en mode START du moteur
Le témoin «ECO»s’éteint et le
moteur redémarre :


-
avec une boîte de vitesses manuelle,
lorsque vous enfoncez complètementla pédale d’embrayage.
Cas particuliers : déclenchement automatique du mode START
Si la neutralisation a été effectuée en mode STOP, le moteur redémarre immédiatement.
A tout moment, appuyez sur la commande
«ECO OFF» pour neutraliser le système.
Ceci est signalé par l’allumage du voyant de
la commande, accompagné d’un message sur
l’écran.

Neutralisation
Pour des raisons de sécurité ou de confort, le
mode START se déclenche automatiquement
lorsque :
- vous ouvrez la porte conducteur,
- v
ous débouclez la ceinture de sécuritéconducteur,
- la vitesse du véhicule dépasse 25 km/h
avec une boîte de vitesses manuelle,
- certaines conditions ponctuelles
(charge
de la batterie, température du moteur,
assistance au freinage, réglage de l’air conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
L
e témoin «ECO»
clignote quelquessecondes, puis s’éteint.
Ce fonctionnement est parfaitement
normal
.
Avec une boîte de vitesses manuelleen mode STOP, en cas de passaged’un rappor t sans avoir complètementdébrayé, un message s’affiche pour vous inciter à renfoncer la pédale d’embrayage afin d’assurer le
redémarrage du moteur.

Le système se réactiveautomatiquement à chaque nouveau démarrage avec la clé.
Réactivation
Ce système nécessite une batterie de
technologie et de caractéristiques spécifiques (références disponibles auprès du réseauCITROËN ou d’un atelier qualifié).
Le montage d’une batterie non référencéepar CITROËN entraîne des risques de
dysfonctionnement du système. En cas de dysfonctionnement du système, le
voyant de la commande «ECO OFF»clignote, puis s’allume fixement.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
En cas d’anomalie en mode STOP, il est
possible que le véhicule cale. Il est alors
nécessaire de couper le contact, puis de
redémarrer avec la clé.


Anomalie de
fonctionnement

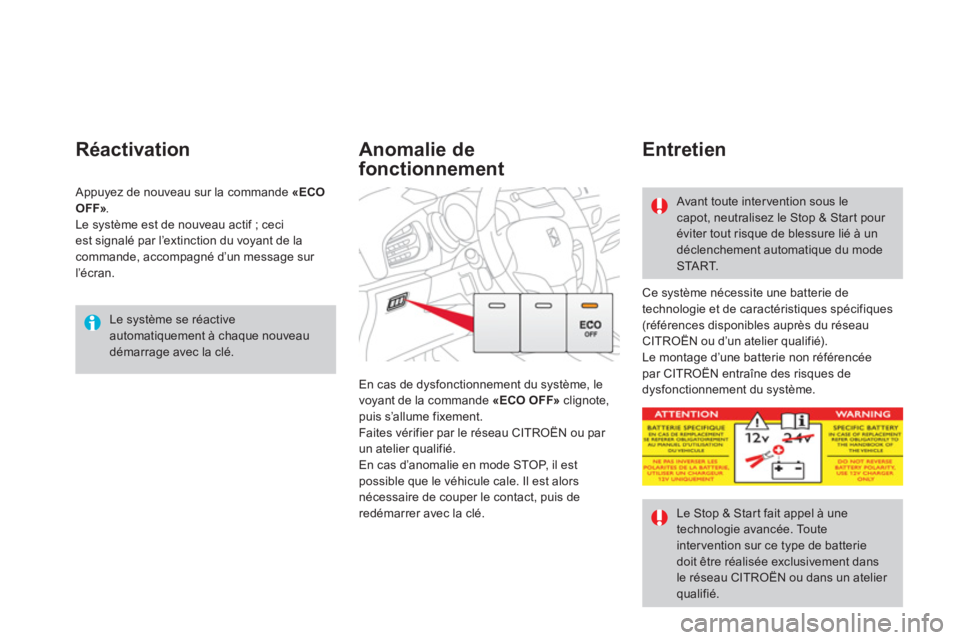

Entretien

Avant toute intervention sous lecapot, neutralisez le Stop & Star t pour éviter tout risque de blessure lié à un déclenchement automatique du mode STA R T.

Le Stop & Start fait appel à unetechnologie avancée. Toute
inter vention sur ce type de batterie doit être réalisée exclusivement dans le réseau CITROËN ou dans un atelier qualifié.
Appuyez de nouveau sur la commande «ECO
OFF».Le système est de nouveau actif ; ceciest signalé par l’extinction du voyant de la commande, accompagné d’un message sur
l’écran.

179Vér if ic ations

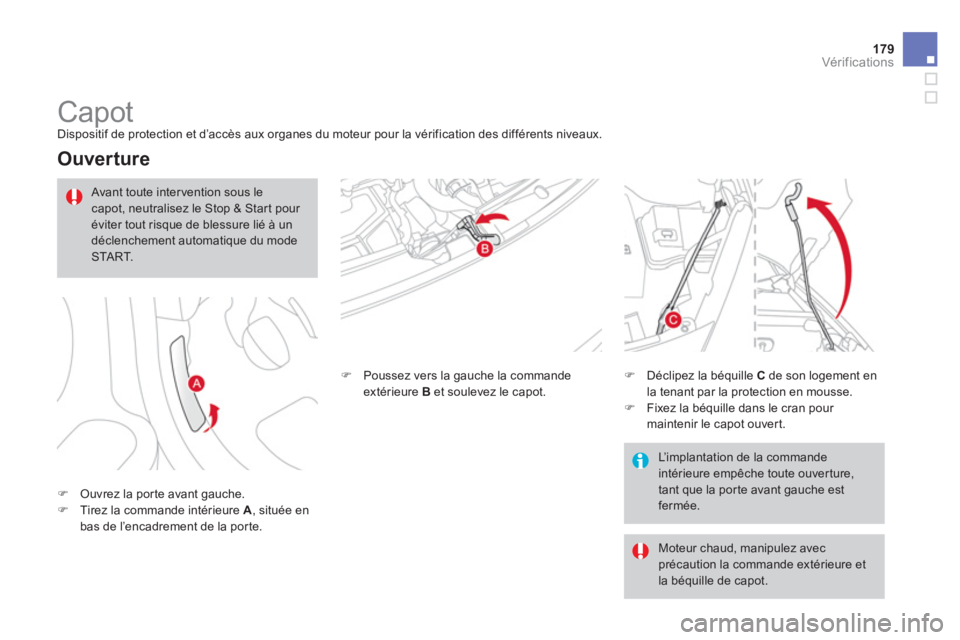

Capot
Dispositif de protection et d’accès aux organes du moteur pour la vérification des différents niveaux.


Ouverture
)Ouvrez la por te avant gauche.)Tirez la commande intérieure A, située en
bas de l’encadrement de la por te.
) Poussez vers la gauche la commande extérieure Bet soulevez le capot. )
Déclipez la béquille C
de son logement enla tenant par la protection en mousse.)
Fixez la béquille dans le cran pour maintenir le capot ouver t.

L’implantation de la commandeintérieure empêche toute ouver ture,tant que la porte avant gauche estfermée.

Moteur chaud, manipulez avec précaution la commande extérieure etla béquille de capot.
Avant toute intervention sous lecapot, neutralisez le Stop & Start pour éviter tout risque de blessure lié à un déclenchement automatique du mode STA R T.

217Informations pratiques

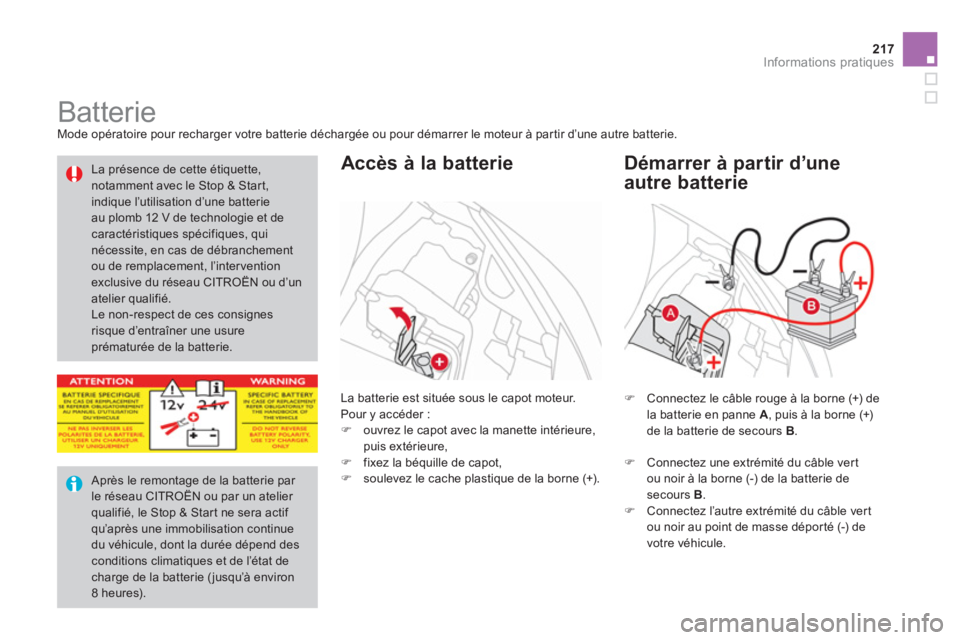

Batterie
Mode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à par tir d’une autre batterie.
La batterie est située sous le capot moteur.
Pour
y accéder :
) ouvrez le capot avec la manette intérieure,puis extérieure,)
fixez la béquille de capot,)
soulevez le cache plastique de la borne (+).


Accès à la batterie
)
Connectez le câble rouge à la borne (+) de la batterie en panne A
, puis à la borne (+)
de la batterie de secours B.


Démarrer à partir d’une
autre batterie

Après le remontage de la batterie par le réseau CITROËN ou par un atelier qualifié, le Stop & Star t ne sera actif qu’après une immobilisation continuedu véhicule, dont la durée dépend desconditions climatiques et de l’état de charge de la batterie (jusqu’à environ
8 heures).
La présence de cette étiquette,notamment avec le Stop & Start,indique l’utilisation d’une batterie au plomb 12 V de technologie et de
caractéristiques spécifiques, qui nécessite, en cas de débranchement ou de remplacement, l’interventionexclusive du réseau CITROËN ou d’un atelier qualifié. Le non-respect de ces consignesrisque d’entraîner une usure prématurée de la batterie.
)
Connectez une extrémité du câble ver t
ou noir à la borne (-) de la batterie desecours B.) Connectez l’autre extrémité du câble ver t
ou noir au point de masse dépor té (-) de
votre véhicule.

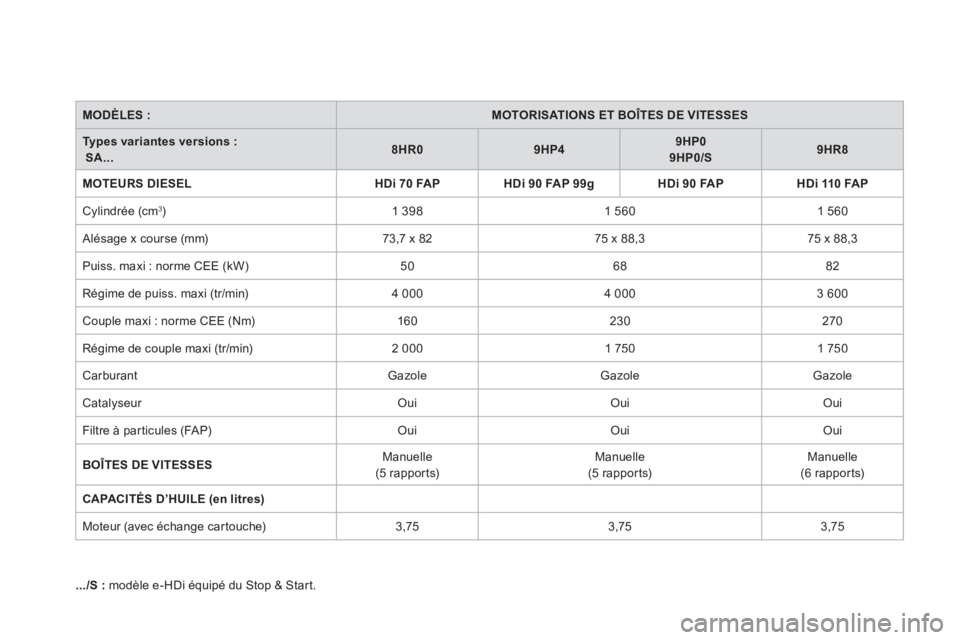

MODÈLES :MOTORISATIONS ET BOÎTES DE VITESSES
Types variantes versions : SA...8HR09HP49HP09HP0/S9HR8
MOTEURS DIESEL HDi 70 FAPHDi 90 FAP 99g HDi 90 FAPHDi 110 FAP
Cylindrée (cm3)

1 3981 560

1 560


Alésage x course (mm)
73,7 x 82
75 x 88,3 75 x 88,3
Puiss. maxi : norme CEE
(kW) 5068
82

Ré
gime de puiss. maxi (tr/min)4 000
4 000 3 600

Couple maxi : norme CEE (Nm)
160230

270

Régime de couple maxi (tr/min)2 000

1 750
1 750
Carburant GazoleGazoleGazole

Catalyseur OuiOui Oui
Filtre à par ticules
(FA P)
OuiOui Oui
BOÎTE
S DE VITESSESManuelle (5 rappor ts)
Manuelle(5 rappor ts)
Manuelle(6 rappor ts)
CAPACITÉS D’HUILE (en litres)

Moteur (avec échange cartouche)

3,75
3,75 3,75
.../S
:modèle e-HDi équipé du Stop & Start.

10
1
271

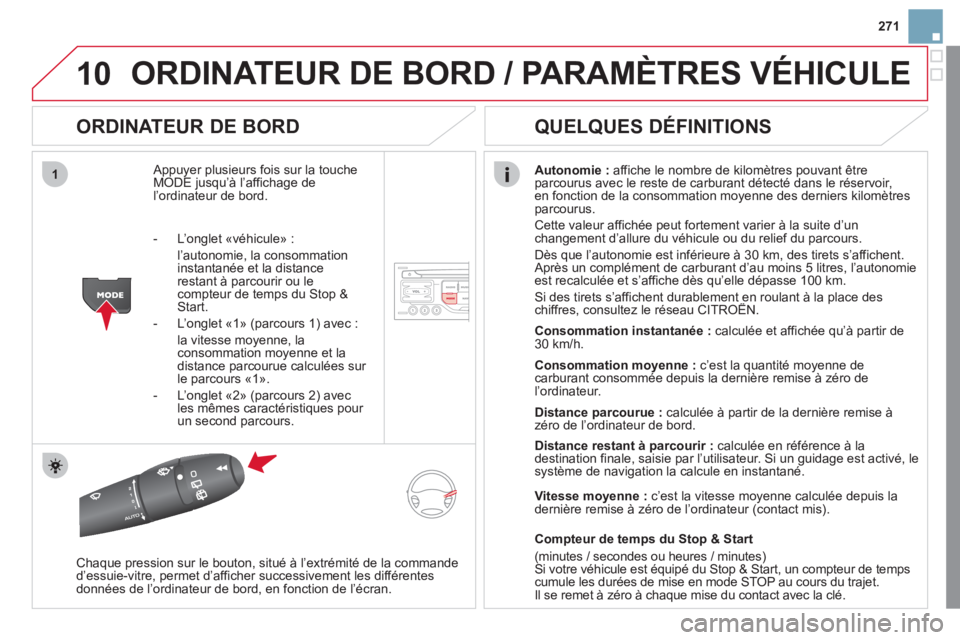

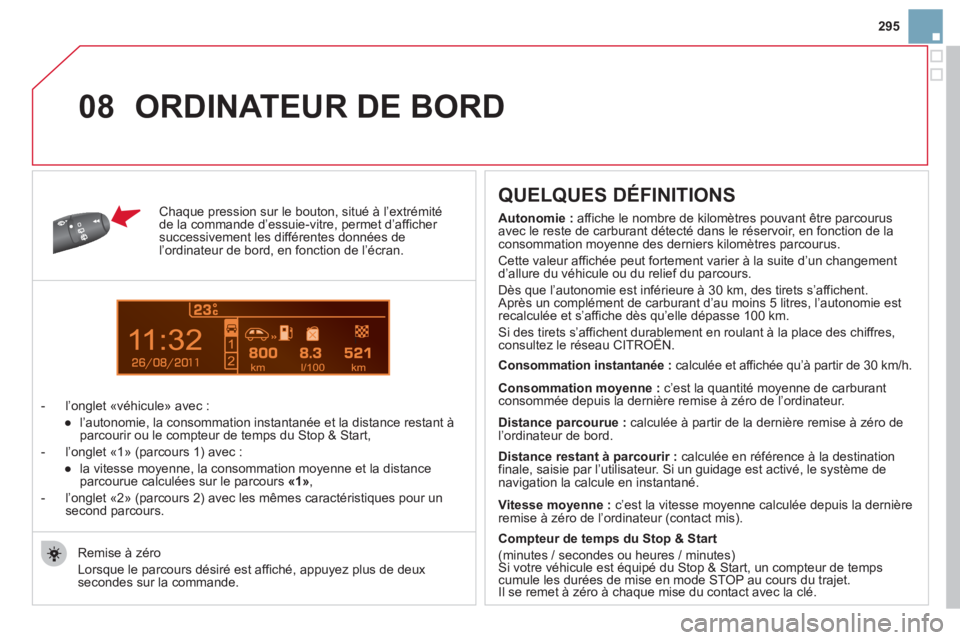

ORDINATEUR DE BORD / PARAMÈTRES VÉHICULE

ORDINATEUR DE BORD

Appuyer plusieurs fois sur la toucheMODE jusqu’à l’affichage del’ordinateur de bord.
Autonomie :
affiche le nombre de kilomètres pouvant être
parcourus avec le reste de carburant détecté dans le réservoir,
en fonction de la consommation moyenne des derniers kilomètres parcourus.
Cette valeur affichée peut fortement varier à la suite d’un changement d’allure du véhicule ou du relief du parcours.
Dès que l’autonomie est inférieure à 30 km, des tirets s’affichent.
Après un complément de carburant d
’au moins 5 litres, l’autonomieest recalculée et s’affiche dès qu’elle dépasse 100 km.
Si des tirets s’affichent durablement en roulant à la place deschiffres, consultez le réseau CITROËN.
Chaque pression sur le bouton, situé à l’extrémité de la commande
d’essuie-vitre, permet d’afficher successivement les différentes
données de l’ordinateur de bord, en fonction de l’écran.



QUELQUES DÉFINITIONS
- L’onglet «véhicule» :
l
’autonomie, la consommation
instantanée et la distance
restant à parcourir ou le
compteur de temps du Stop & Start.
- L’ o n
glet «1» (parcours 1) avec :
la vitesse mo
yenne, laconsommation moyenne et la
distance parcourue calculées sur
le parcours «1».
- L’ o n
glet «2» (parcours 2) avec
les mêmes caractéristiques pour
un second parcours. Consommation instantanée
: calculée et affichée qu’à partir de30 km/h.
Consommation mo
yenne : c’est la quantité moyenne decarburant consommée depuis la dernière remise à zéro de l’ordinateur.
Distance parcourue :calculée à partir de la dernière remise à
zéro de l’ordinateur de bord.
Distance restant à parcourir : calculée en référence à la
destination finale, saisie par l’utilisateur. Si un guidage est activé, le
système de navigation la calcule en instantané.
Vitesse moyenne : c’est la vitesse moyenne calculée depuis la
dernière remise à zéro de l’ordinateur (contact mis).
Com
pteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)Si votre véhicule est équipé du Stop & Start, un compteur de temps cumule les durées de mise en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact avec la clé.

11
08
295
Chaque pression sur le bouton, situé à l’extrémité de la commande d’essuie-vitre, permet d’afficher successivement les différentes données de l’ordinateur de bord, en fonction de l’écran.
- l
’onglet «véhicule» avec :


●
l
’autonomie, la consommation instantanée et la distance restant àparcourir ou le compteur de temps du Stop & Start,
- l’on
glet «1» (parcours 1) avec :


●

la vitesse moyenne, la consommation moyenne et la distance parcourue calculées sur le parcours «1»,
- l’on
glet «2» (parcours 2) avec les mêmes caractéristiques pour unsecond parcours.


QUELQUES DÉFINITIONS


Remise à zéro
Lorsque le parcours désiré est a
ffiché, appuyez plus de deux secondes sur la commande.

ORDINATEUR DE BORD
Autonomie :
affiche le nombre de kilomètres pouvant être parcourusavec le reste de carburant détecté dans le réservoir, en fonction de la consommation moyenne des derniers kilomètres parcourus.
Cette valeur affichée peut fortement varier à la suite d’un changement
d’allure du véhicule ou du relief du parcours.
Dès que l’autonomie est in
férieure à 30 km, des tirets s’affichent.
Après un complément de carburant d’au moins 5 litres, l’autonomie est
recalculée et s’affiche dès qu’elle dépasse 100 km.
Si des tirets s’affichent durablement en roulant à la place des chiffres,consultez le réseau CITROËN.
Consommation instantanée : calculée et affichée qu’à partir de 30 km/h.
Consommation mo
yenne : c’est la quantité moyenne de carburantconsommée depuis la dernière remise à zéro de l’ordinateur.
Vitesse moyenne :
c’est la vitesse moyenne calculée depuis la dernière
remise à zéro de l’ordinateur (contact mis).
Distance parcourue :calculée à partir de la dernière remise à zéro del’ordinateur de bord.
Distance restant à parcourir :calculée en référence à la destinationfinale, saisie par l’utilisateur. Si un guidage est activé, le système de
navigation la calcule en instantané.
Com
pteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)Si votre véhicule est équipé du Stop & Start, un compteur de temps cumule les durées de mise en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact avec la clé.

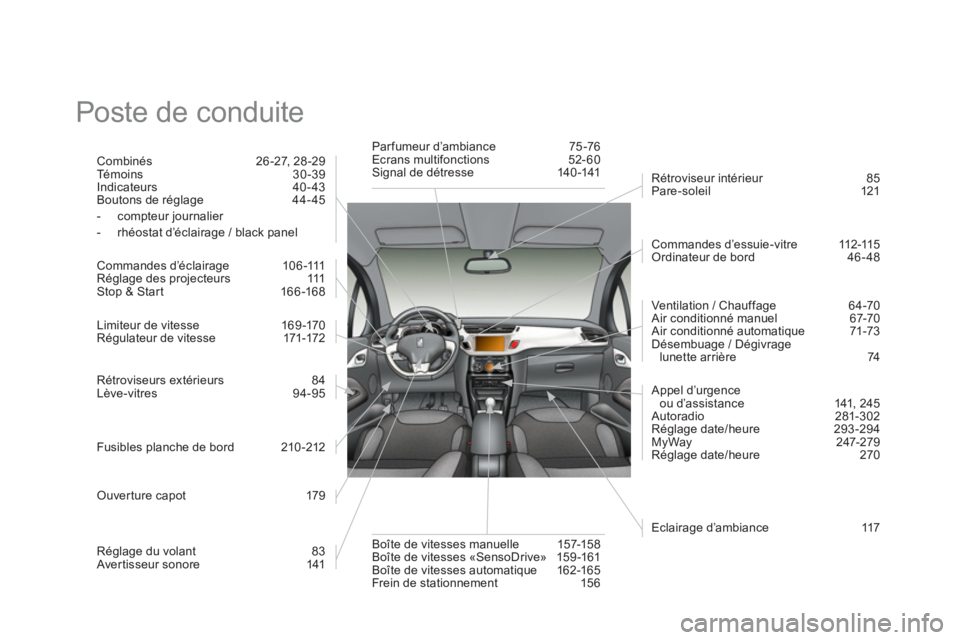

Poste de conduite
